Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Модуль 7. Методы защиты металлов от электрохимической коррозии. Лекция 7.1

Слайд 3

Описание слайда:

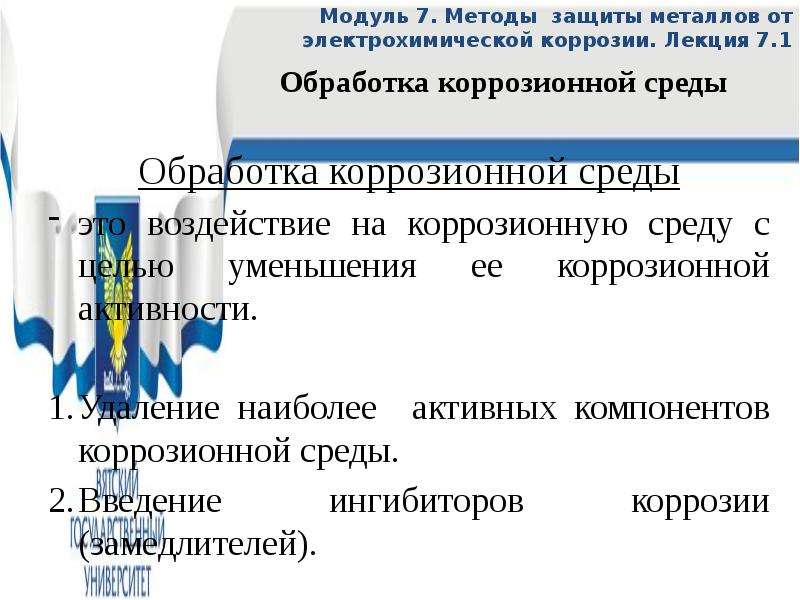

Модуль 7. Методы защиты металлов от электрохимической коррозии. Лекция 7.1 Обработка коррозионной среды это воздействие на коррозионную среду с целью уменьшения ее коррозионной активности. Удаление наиболее активных компонентов коррозионной среды. Введение ингибиторов коррозии (замедлителей).

Слайд 4

Описание слайда:

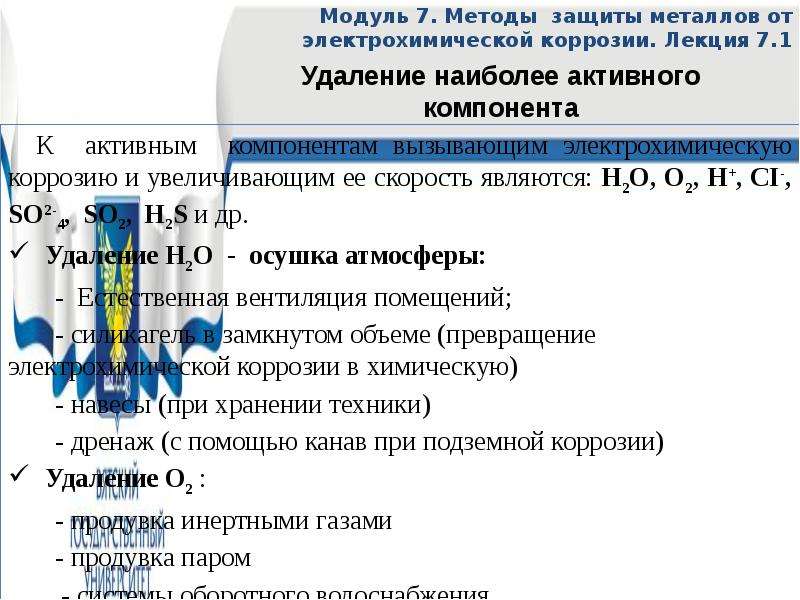

К активным компонентам вызывающим электрохимическую коррозию и увеличивающим ее скорость являются: Н2O, О2, Н+, CI-, SO2-4, SO2, H2S и др. К активным компонентам вызывающим электрохимическую коррозию и увеличивающим ее скорость являются: Н2O, О2, Н+, CI-, SO2-4, SO2, H2S и др. Удаление Н2O - осушка атмосферы: - Естественная вентиляция помещений; - силикагель в замкнутом объеме (превращение электрохимической коррозии в химическую) - навесы (при хранении техники) - дренаж (с помощью канав при подземной коррозии) Удаление О2 : - продувка инертными газами - продувка паром - системы оборотного водоснабжения

Слайд 5

Описание слайда:

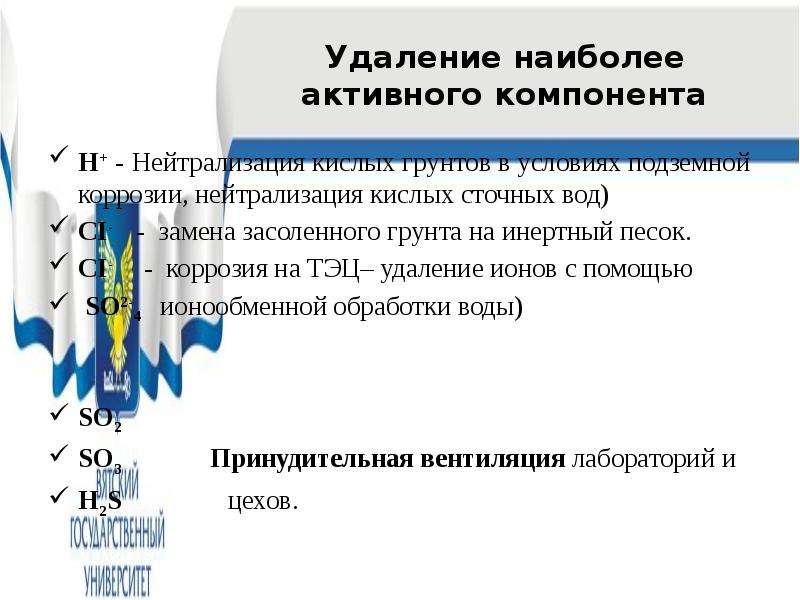

Удаление наиболее активного компонента Н+ - Нейтрализация кислых грунтов в условиях подземной коррозии, нейтрализация кислых сточных вод) CI- - замена засоленного грунта на инертный песок. CI- - коррозия на ТЭЦ– удаление ионов с помощью SO2-4 ионообменной обработки воды) SO2 SO3 Принудительная вентиляция лабораторий и H2S цехов.

Слайд 6

Описание слайда:

Ингибиторы коррозии – это вещества замедляющие коррозию, но не изменяющие других физико – химических характеристик металла. Ингибиторы коррозии – это вещества замедляющие коррозию, но не изменяющие других физико – химических характеристик металла. Обычно применять ингибиторы можно, когда объем коррозии среды ограничен. Эффективность любого ингибитора может быть оценена: коэффициентом торможения , где К0 – показатель скорости коррозии без ингибитора К1 – показатель скорости коррозии в присутствии ингибитора 2) степенью защиты 100%

Слайд 7

Описание слайда:

Существует несколько классификаций ингибиторов. Существует несколько классификаций ингибиторов. По механизму действия: физические и химические Физические – механизм действия основан на физической адсорбции. Адсорбция зависит от того, насколько близок Етнз к Екор Если Енз=Екор то лучше всего адсорбируются нейтральные молекулы, если металл при Екор заряжен «-», адсорбируются катионы, если заряжен металл имеет заряд «+» - анионы. Физические ингибиторы делятся на: Органические катионы Нейтральные молекулы Органические анионы Для физических ингибиторов характерно понятие – оптимальная концентрация ингибиторов.

Слайд 8

Описание слайда:

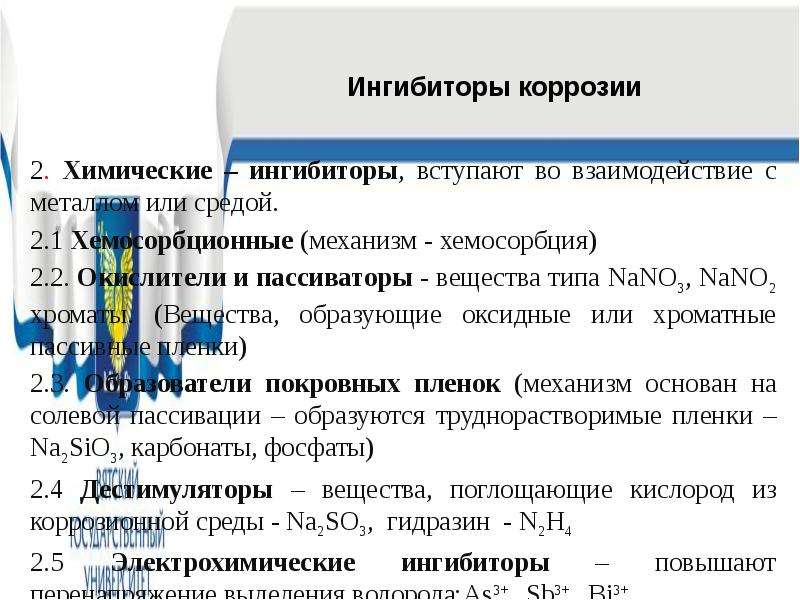

2. Химические – ингибиторы, вступают во взаимодействие с металлом или средой. 2. Химические – ингибиторы, вступают во взаимодействие с металлом или средой. 2.1 Хемосорбционные (механизм - хемосорбция) 2.2. Окислители и пассиваторы - вещества типа NaNO3, NaNO2 хроматы. (Вещества, образующие оксидные или хроматные пассивные пленки) 2.3. Образователи покровных пленок (механизм основан на солевой пассивации – образуются труднорастворимые пленки – Na2SiO3, карбонаты, фосфаты) 2.4 Дестимуляторы – вещества, поглощающие кислород из коррозионной среды - Na2SO3, гидразин - N2Н4 2.5 Электрохимические ингибиторы – повышают перенапряжение выделения водорода:As3+ , Sb3+ , Bi3+

Слайд 9

Описание слайда:

Для химических ингибиторов: окислителей, пассиваторов и образователей покровных пленок существует понятие, критическая концентрация ингибитора (Скр), минимальная концентрация ингибитора, которая обеспечивают получение оксидной или пассивной пленки на всей поверхности металла. Для химических ингибиторов: окислителей, пассиваторов и образователей покровных пленок существует понятие, критическая концентрация ингибитора (Скр), минимальная концентрация ингибитора, которая обеспечивают получение оксидной или пассивной пленки на всей поверхности металла. Классификация по виду сред, в которых используются ингибиторы Ингибиторы кислотной коррозии Ингибиторы в нейтральных средах Ингибиторы атмосферной коррозии Ингибиторы щелочной коррозии

Слайд 10

Описание слайда:

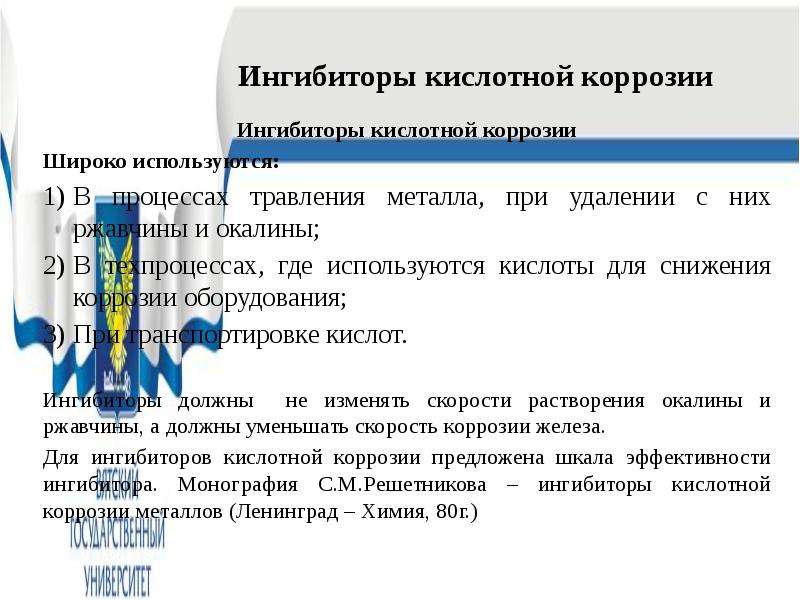

Ингибиторы кислотной коррозии Ингибиторы кислотной коррозии Широко используются: В процессах травления металла, при удалении с них ржавчины и окалины; В техпроцессах, где используются кислоты для снижения коррозии оборудования; При транспортировке кислот. Ингибиторы должны не изменять скорости растворения окалины и ржавчины, а должны уменьшать скорость коррозии железа. Для ингибиторов кислотной коррозии предложена шкала эффективности ингибитора. Монография С.М.Решетникова – ингибиторы кислотной коррозии металлов (Ленинград – Химия, 80г.)

Слайд 11

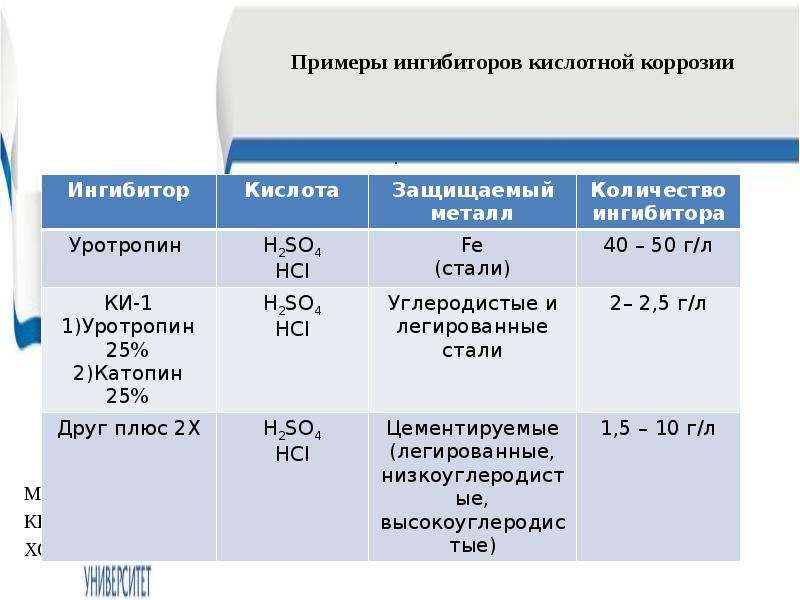

Описание слайда:

Слайд 12

Описание слайда:

. . Многие ингибиторы идут под аббревиатурой и состав их не расшифровывается. КПИ (1 - 3) – Киевский политехнический институт ; И – 1 – А ; ХОСП – 10; И – 1 – Б .

Слайд 13

Описание слайда:

Ингибиторы в нейтральных средах. Ингибиторы в нейтральных средах. Так как нейтральные среды – менее активны, чем кислотные, монографиями рекомендуется использовать дешевые ингибиторы: пассиваторы и образователи пассивных пленок; карбонаты и щелочи; NaNO2, NaNO3 Na2SiO3 (силикатная обработка воды), фосфаты (используются в частности для ингибирования питьевой воды: гексаметафосфат натрия). Также иногда используются органические ингибиторы (например, бензотриазол). Существует монография Алцибеева и Левина «Ингибиторы коррозии (более 200 наименований).

Слайд 14

Описание слайда:

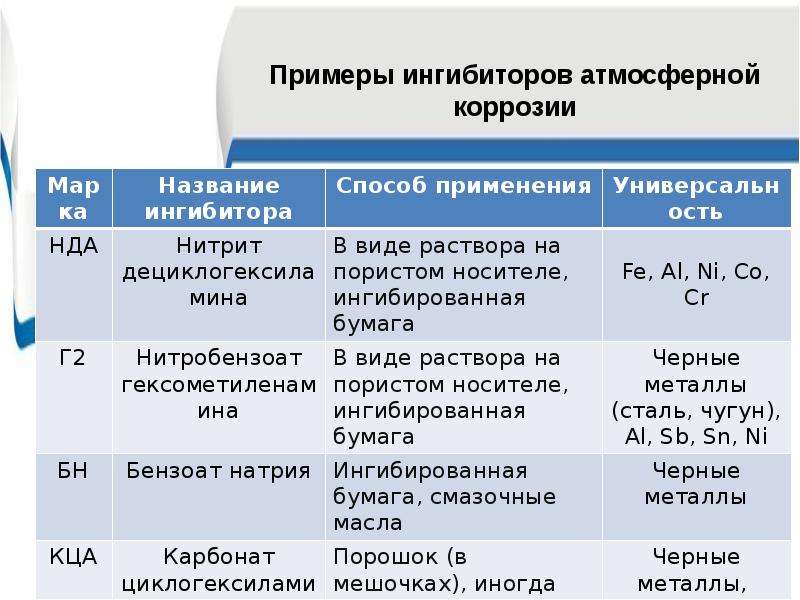

Ингибиторы атмосферной коррозии. Летучие – легко переходящие в паровую фазу (легко испаряются, легко сублимируются). Механизм действия – это физические ингибиторы, органические легколетучие соединения. Чтобы применять летучие ингибиторы – нужно ограничить объем коррозионной среды (атмосферы). Применяются в комбинации с упаковочными материалами: раньше – битумная (черная) бумага, парафинированная бумага, сейчас – полиэтилен (герметизация обязательна). Контактные ингибиторы. Они наносятся кистью, мойкой, окунанием. Обычно это растворы химических ингибиторов – пассиваторов (образователей покровных пленок). Иногда наносятся в виде загущенных растворов.

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

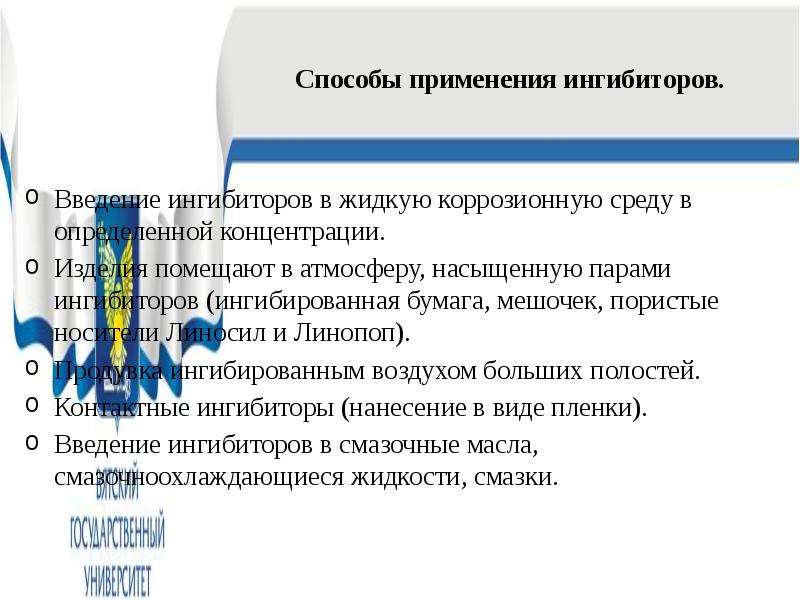

Введение ингибиторов в жидкую коррозионную среду в определенной концентрации. Изделия помещают в атмосферу, насыщенную парами ингибиторов (ингибированная бумага, мешочек, пористые носители Линосил и Линопоп). Продувка ингибированным воздухом больших полостей. Контактные ингибиторы (нанесение в виде пленки). Введение ингибиторов в смазочные масла, смазочноохлаждающиеся жидкости, смазки.

Слайд 17

Описание слайда:

Временная защита от коррозии (Консервация) Межоперационная защита ГОСТ 9.028-74 ЕСЗКС Межоперационная противокоррозионная защита заготовок, деталей, сборочных единиц металлических изделий. Общие требования. Временная противокоррозионная защита готовых изделий. ГОСТ 9.014 -78 ЕСЗКС Временная противокоррозионная защита изделий. Общие технические требования

Слайд 18

Описание слайда:

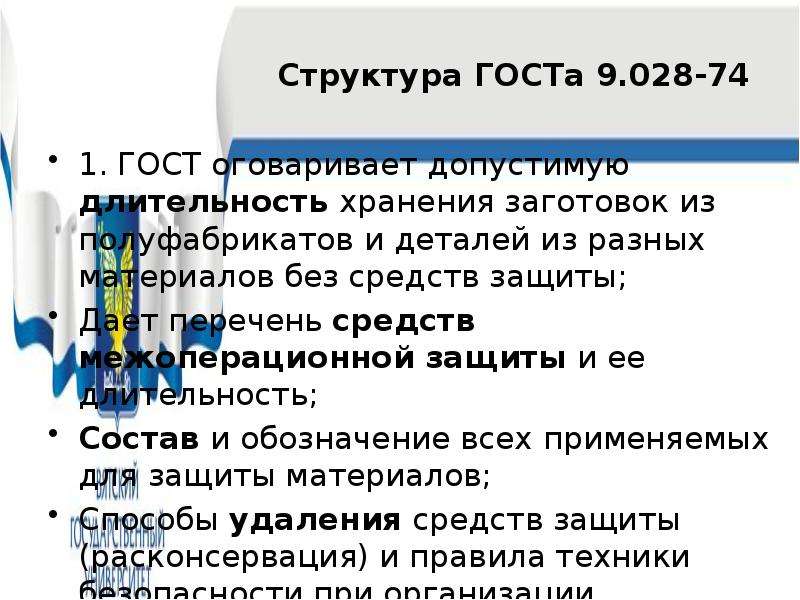

Структура ГОСТа 9.028-74 1. ГОСТ оговаривает допустимую длительность хранения заготовок из полуфабрикатов и деталей из разных материалов без средств защиты; Дает перечень средств межоперационной защиты и ее длительность; Состав и обозначение всех применяемых для защиты материалов; Способы удаления средств защиты (расконсервация) и правила техники безопасности при организации межоперационной защиты

Слайд 19

Описание слайда:

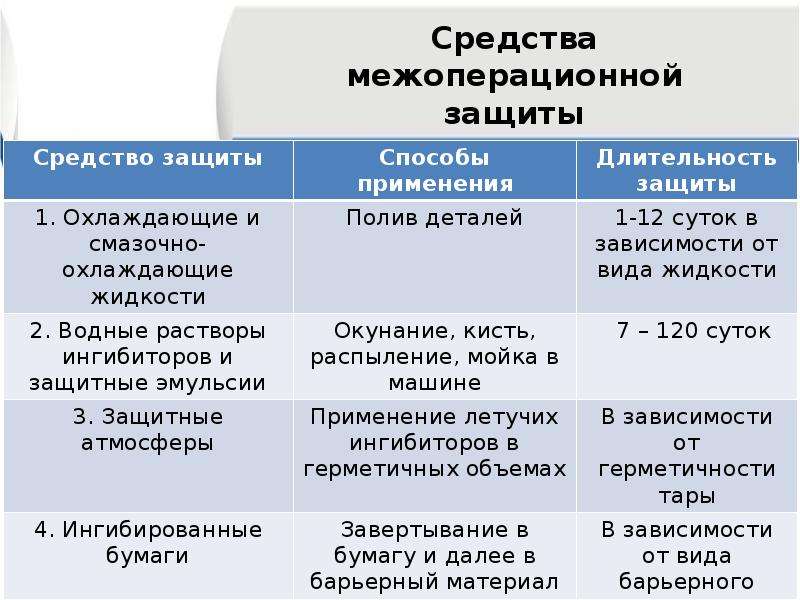

Средства межоперационной защиты

Слайд 20

Описание слайда:

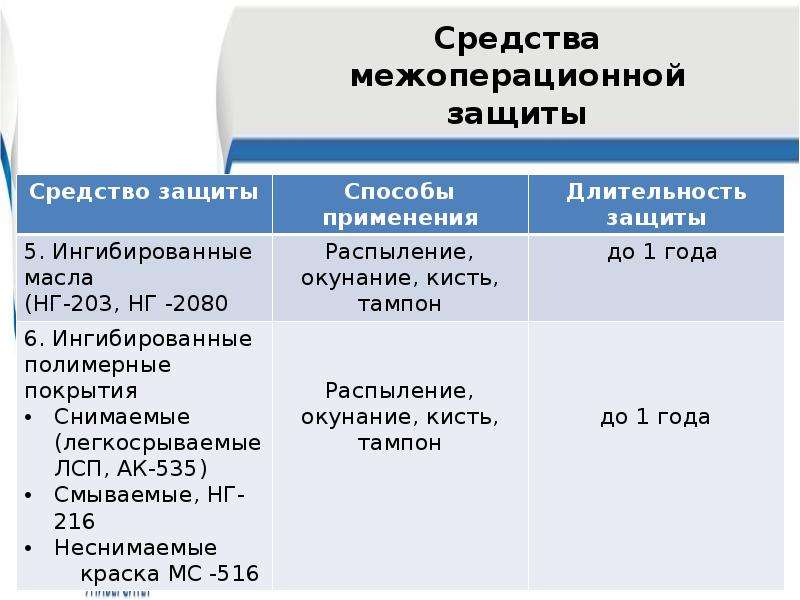

Средства межоперационной защиты

Слайд 21

Описание слайда:

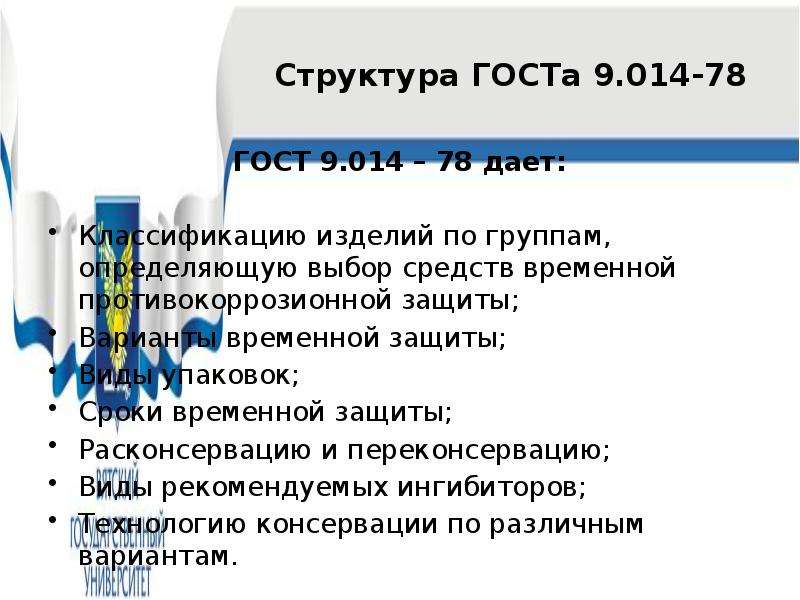

Структура ГОСТа 9.014-78 ГОСТ 9.014 – 78 дает: Классификацию изделий по группам, определяющую выбор средств временной противокоррозионной защиты; Варианты временной защиты; Виды упаковок; Сроки временной защиты; Расконсервацию и переконсервацию; Виды рекомендуемых ингибиторов; Технологию консервации по различным вариантам.

Слайд 22

Описание слайда:

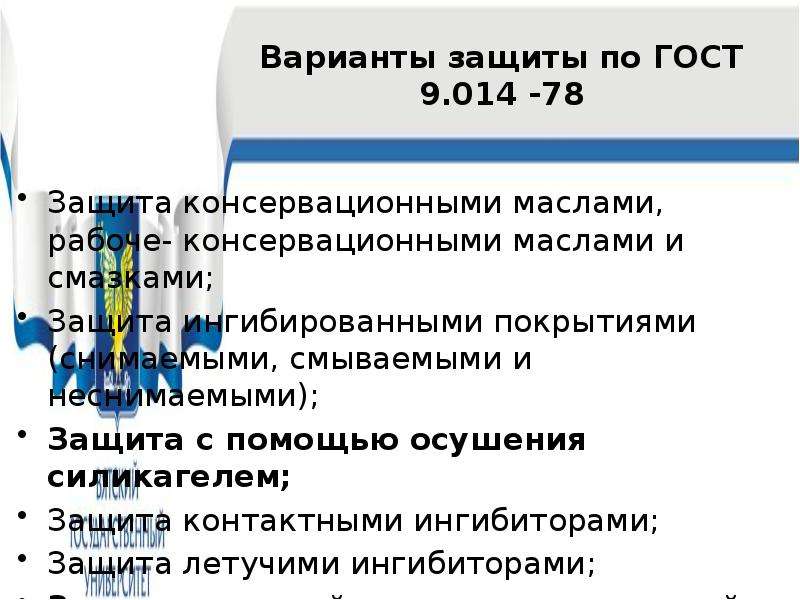

Варианты защиты по ГОСТ 9.014 -78 Защита консервационными маслами, рабоче- консервационными маслами и смазками; Защита ингибированными покрытиями (снимаемыми, смываемыми и неснимаемыми); Защита с помощью осушения силикагелем; Защита контактными ингибиторами; Защита летучими ингибиторами; Защита изделий с помощью инертной атмосферы (N2)
