Слайд 1

Описание слайда:

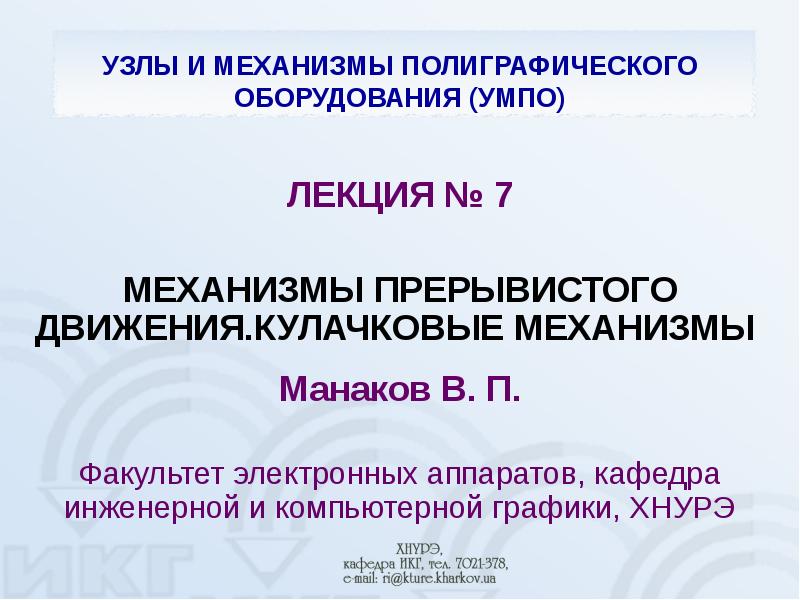

УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО) ЛЕКЦИЯ № 7 МЕХАНИЗМЫ ПРЕРЫВИСТОГО ДВИЖЕНИЯ.КУЛАЧКОВЫЕ МЕХАНИЗМЫ Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и компьютерной графики, ХНУРЭ

Слайд 2

Описание слайда:

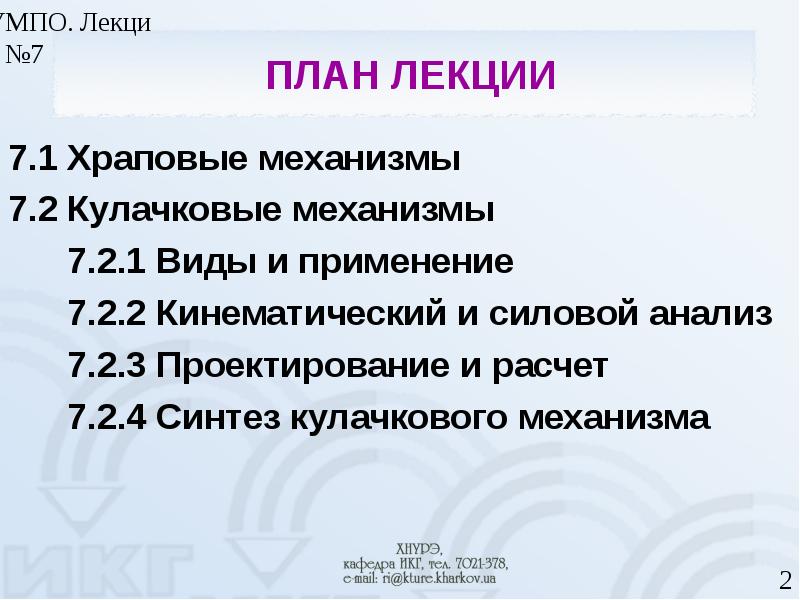

ПЛАН ЛЕКЦИИ 7.1 Храповые механизмы 7.2 Кулачковые механизмы 7.2.1 Виды и применение 7.2.2 Кинематический и силовой анализ 7.2.3 Проектирование и расчет 7.2.4 Синтез кулачкового механизма

Слайд 3

Описание слайда:

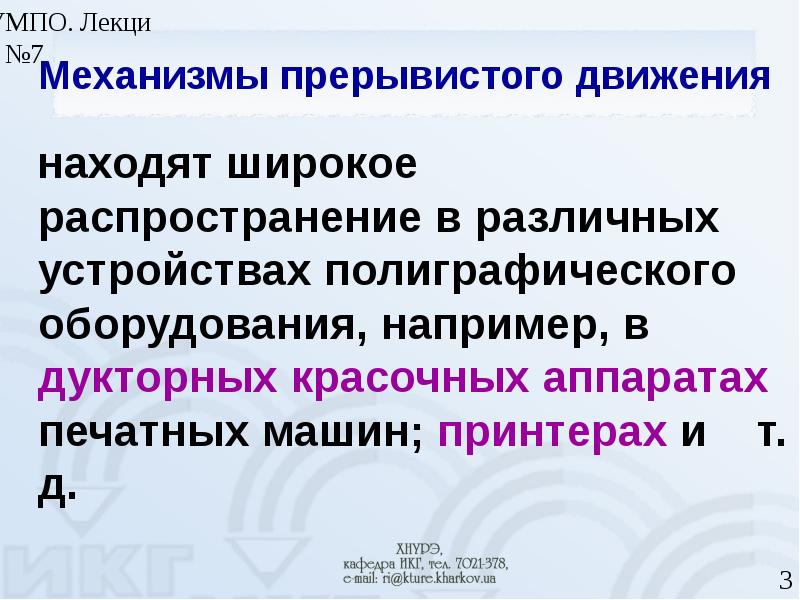

Механизмы прерывистого движения находят широкое распространение в различных устройствах полиграфического оборудования, например, в дукторных красочных аппаратах печатных машин; принтерах и т. д.

Слайд 4

Описание слайда:

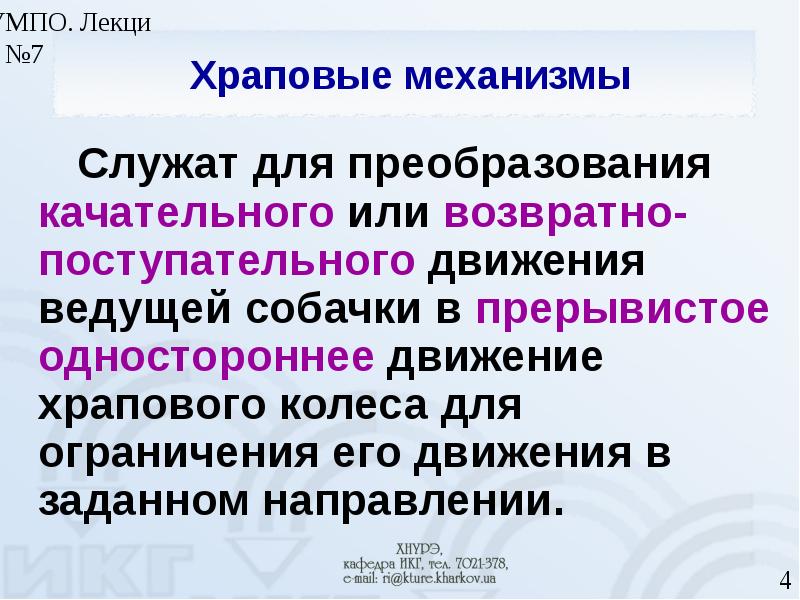

Храповые механизмы Служат для преобразования качательного или возвратно-поступательного движения ведущей собачки в прерывистое одностороннее движение храпового колеса для ограничения его движения в заданном направлении.

Слайд 5

Описание слайда:

Храповые механизмы Схемы храповых механизмов: с односторонним зацеплением (а); с двусторонним зацеплением (б);

Слайд 6

Описание слайда:

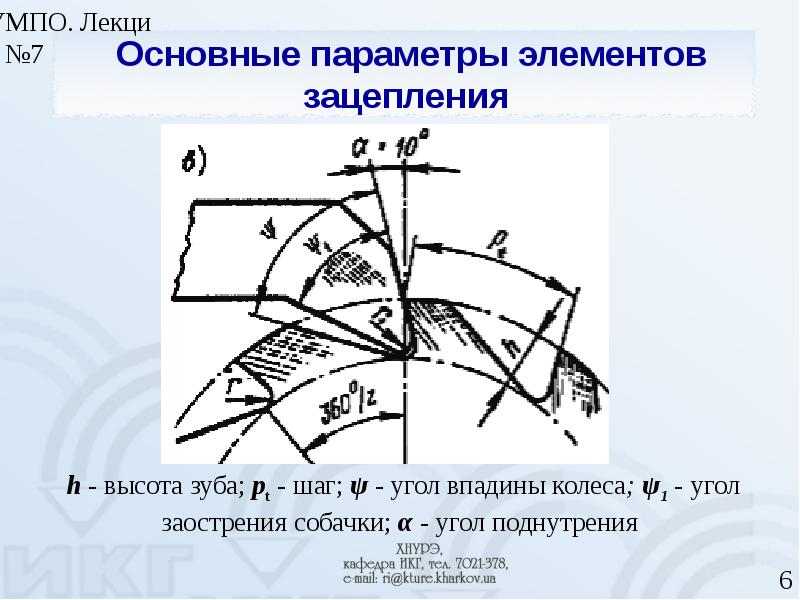

Основные параметры элементов зацепления

Слайд 7

Описание слайда:

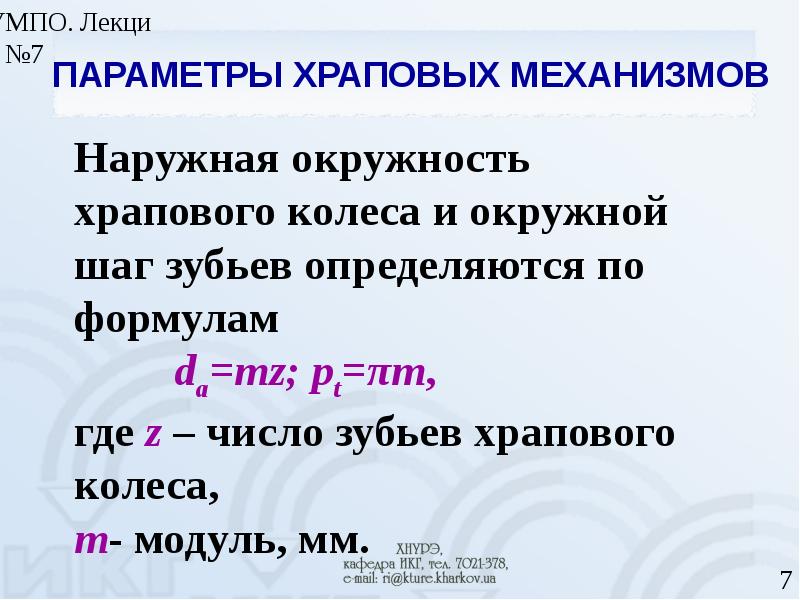

ПАРАМЕТРЫ ХРАПОВЫХ МЕХАНИЗМОВ

Слайд 8

Описание слайда:

Угол поворота храпового колеса

Слайд 9

Описание слайда:

Соотношения параметров зацепления

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

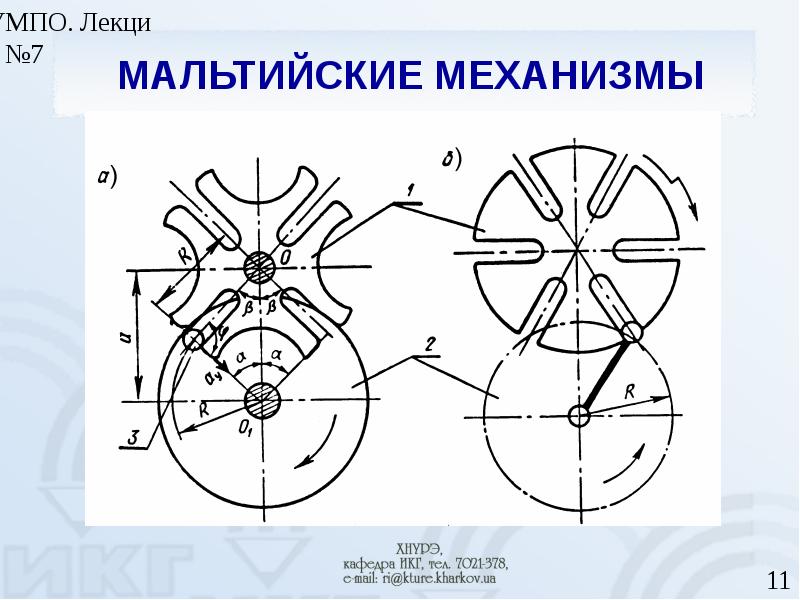

МАЛЬТИЙСКИЕ МЕХАНИЗМЫ

Слайд 12

Описание слайда:

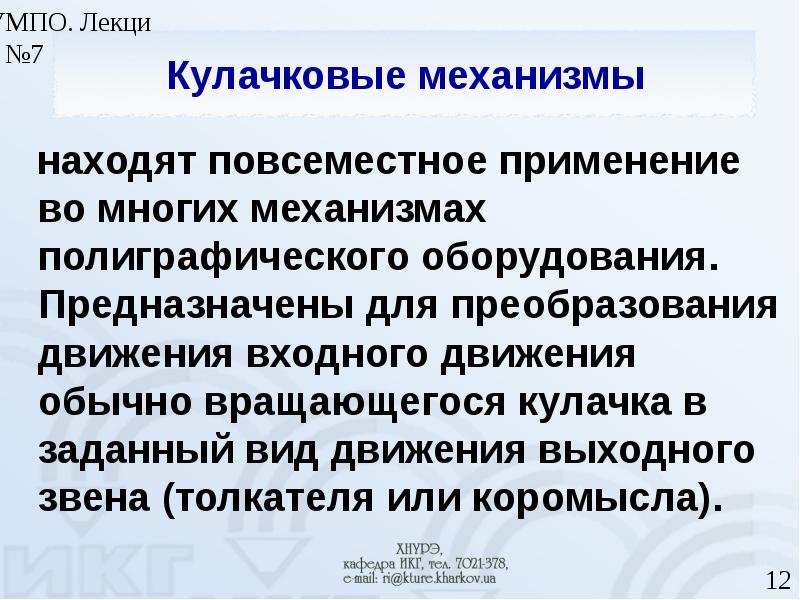

Кулачковые механизмы находят повсеместное применение во многих механизмах полиграфического оборудования. Предназначены для преобразования движения входного движения обычно вращающегося кулачка в заданный вид движения выходного звена (толкателя или коромысла).

Слайд 13

Описание слайда:

СХЕМА КУЛАЧКОВОГО МЕХАНИЗМА

Слайд 14

Описание слайда:

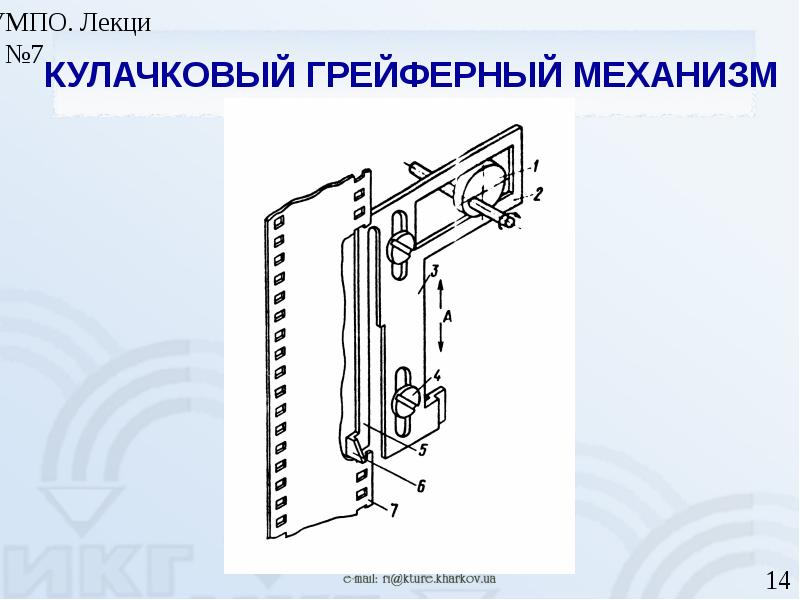

КУЛАЧКОВЫЙ ГРЕЙФЕРНЫЙ МЕХАНИЗМ

Слайд 15

Описание слайда:

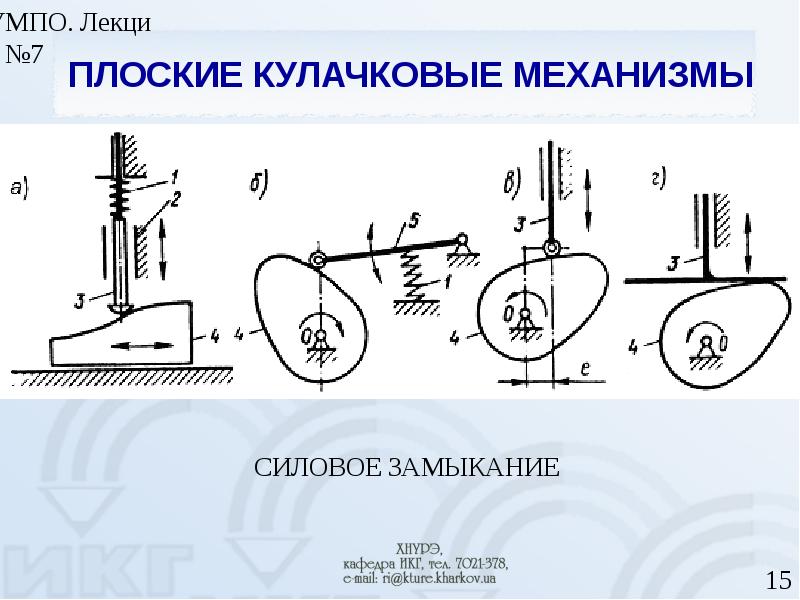

ПЛОСКИЕ КУЛАЧКОВЫЕ МЕХАНИЗМЫ

Слайд 16

Описание слайда:

ПЛОСКИЕ КУЛАЧКОВЫЕ МЕХАНИЗМЫ

Слайд 17

Описание слайда:

СМЕЩЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

Слайд 18

Описание слайда:

ПРОСТРАНСТВЕННЫЕ КУЧКОВЫЕ МЕХАНИЗМЫ

Слайд 19

Описание слайда:

ДОСТОИНСТВА Основным достоинством кулачковых механизмов является возможность с их помощью воспроизвести широкий класс законов движения, удовлетворяющих определенным условиям, в том числе движение с остановками. Кулачковые механизмы просты по конструкции и имеют сравнительно высокий кпд.

Слайд 20

Описание слайда:

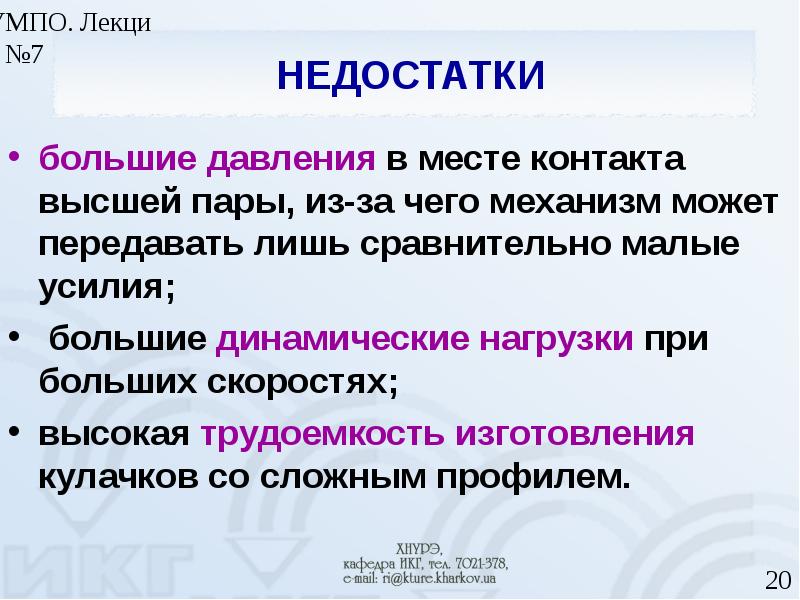

НЕДОСТАТКИ большие давления в месте контакта высшей пары, из‑за чего механизм может передавать лишь сравнительно малые усилия; большие динамические нагрузки при больших скоростях; высокая трудоемкость изготовления кулачков со сложным профилем.

Слайд 21

Описание слайда:

СИЛОВОЙ АНАЛИЗ

Слайд 22

Описание слайда:

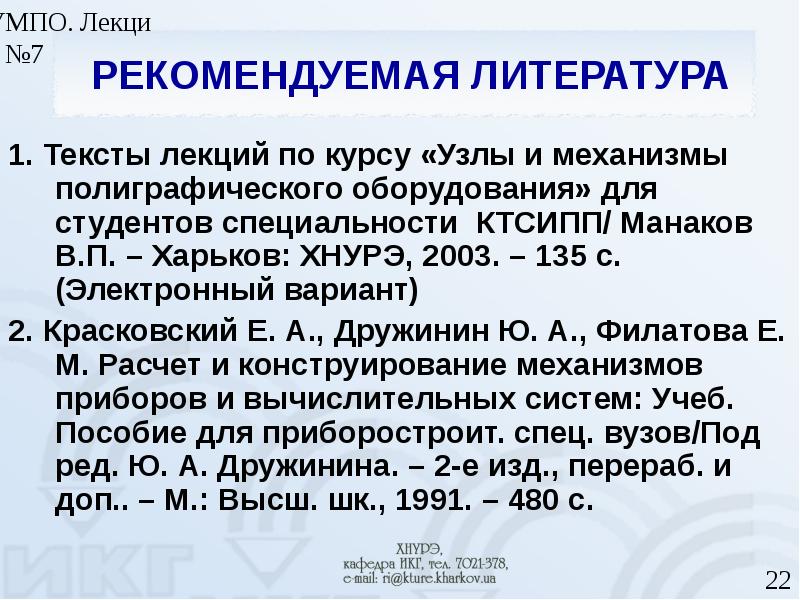

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П. – Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант) 2. Красковский Е. А., Дружинин Ю. А., Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1991. – 480 с.

Слайд 23

Описание слайда:

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ Назовите область применения механизмов прерывистого движения. Какие механизмы прерывистого движения Вы знаете? Их достоинства и недостатки. Назовите основные классификационные признаки кулачковых механизмов. Объясните сущность силового анализа кулачковых механизмов.
