Слайд 1

Описание слайда:

Урок черчения по теме:

Слайд 2

Описание слайда:

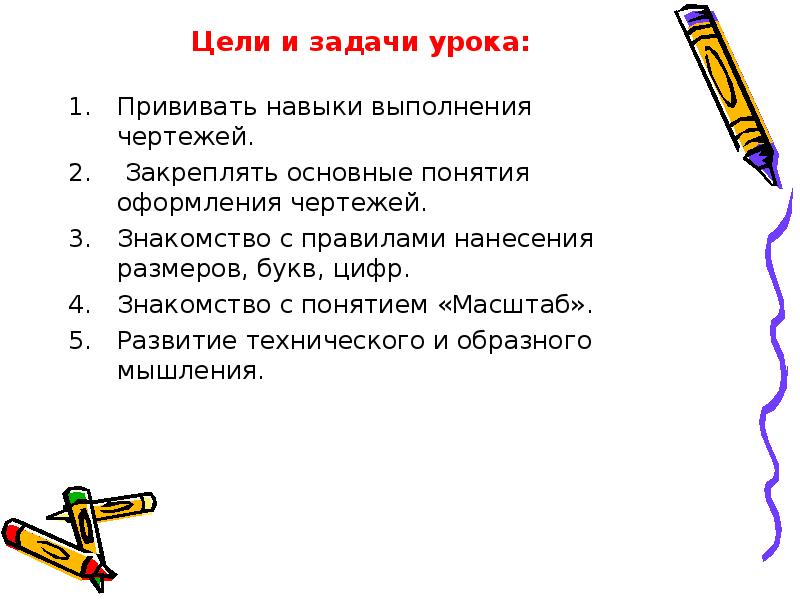

Цели и задачи урока: Прививать навыки выполнения чертежей. Закреплять основные понятия оформления чертежей. Знакомство с правилами нанесения размеров, букв, цифр. Знакомство с понятием «Масштаб». Развитие технического и образного мышления.

Слайд 3

Описание слайда:

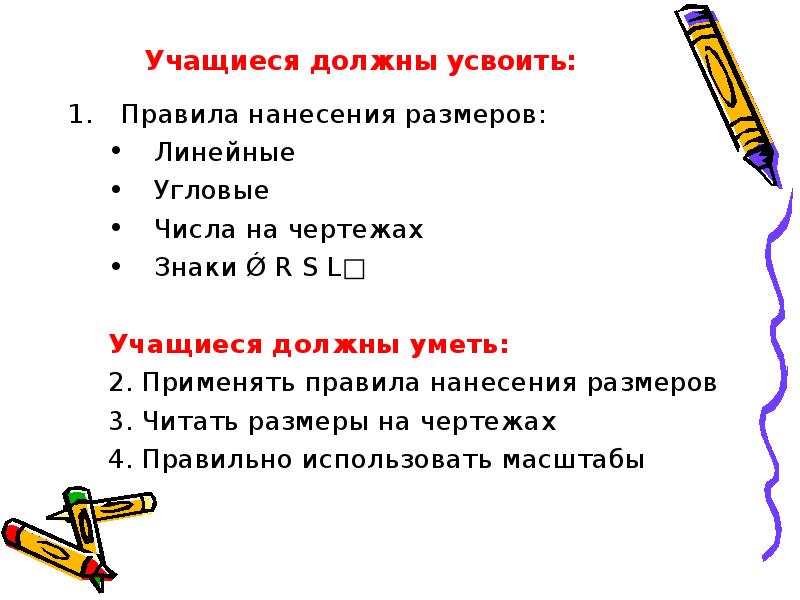

Учащиеся должны усвоить: Правила нанесения размеров: Линейные Угловые Числа на чертежах Знаки Ǿ R S L□ Учащиеся должны уметь: 2. Применять правила нанесения размеров 3. Читать размеры на чертежах 4. Правильно использовать масштабы

Слайд 4

Описание слайда:

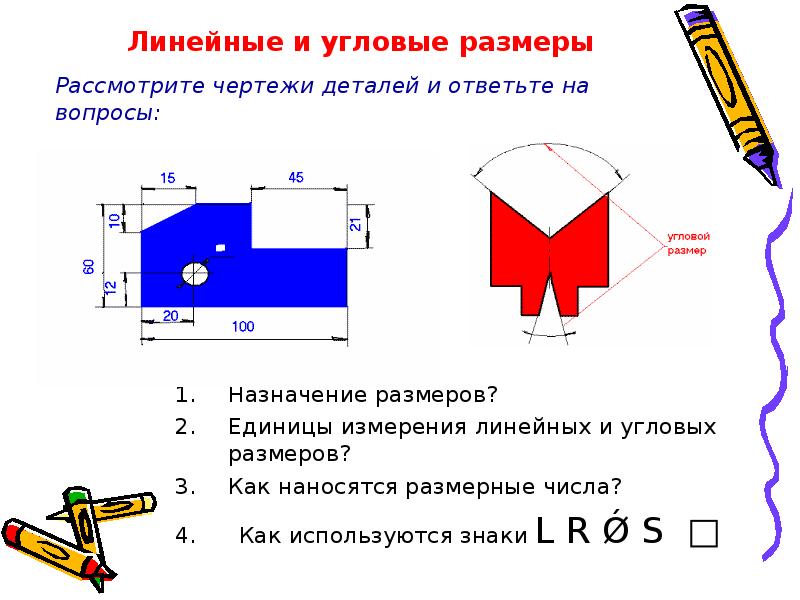

Линейные и угловые размеры Назначение размеров? Единицы измерения линейных и угловых размеров? Как наносятся размерные числа? 4. Как используются знаки L R Ǿ S □

Слайд 5

Описание слайда:

Правила нанесения размеров

Слайд 6

Описание слайда:

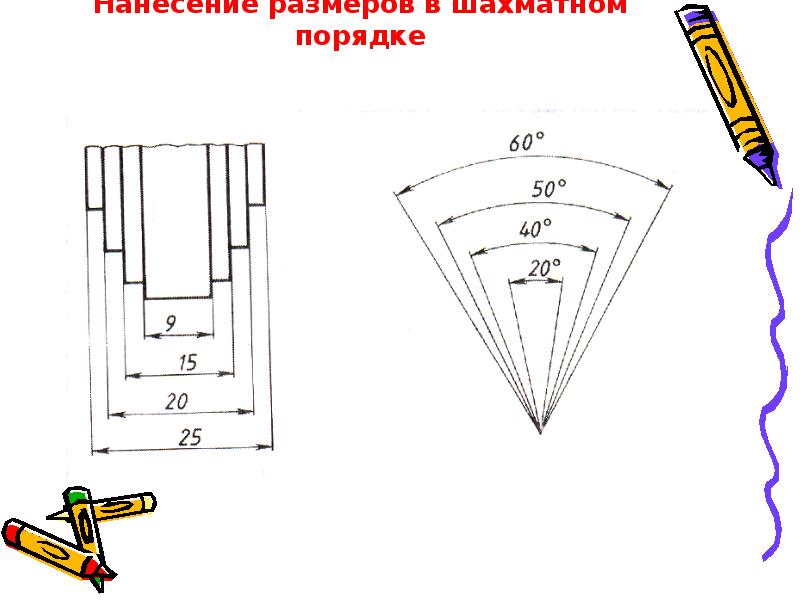

Нанесение размеров в шахматном порядке

Слайд 7

Описание слайда:

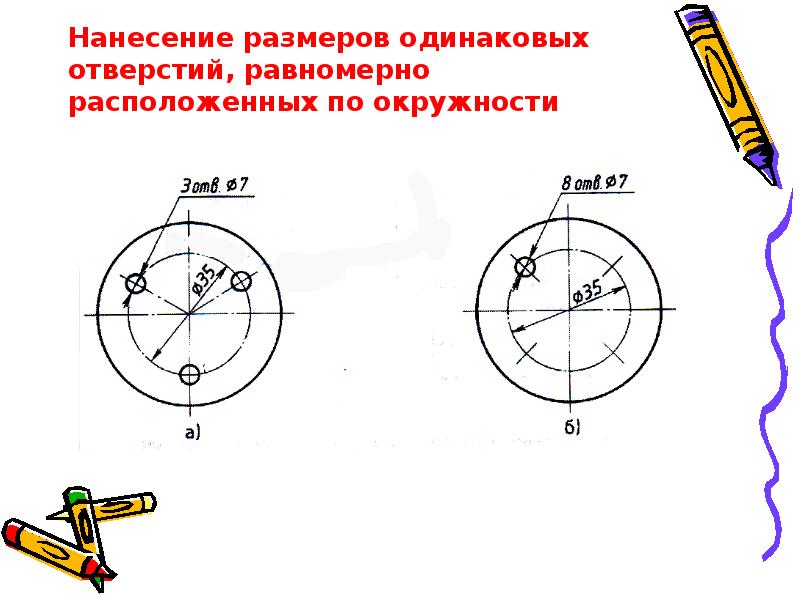

Нанесение размеров одинаковых отверстий, равномерно расположенных по окружности

Слайд 8

Описание слайда:

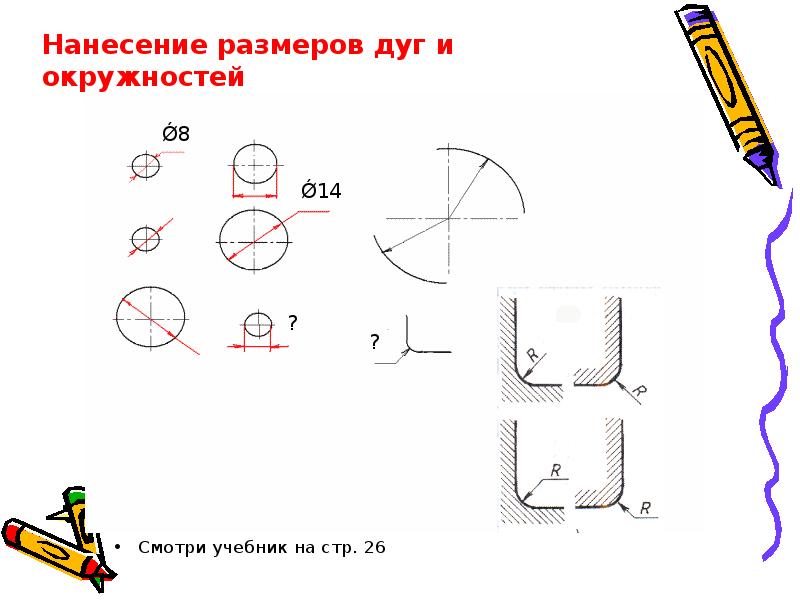

Смотри учебник на стр. 26 Смотри учебник на стр. 26

Слайд 9

Описание слайда:

А – размеры конструктивных элементов; Б – координирующие размеры; В – габаритные размеры. А – размеры конструктивных элементов; Б – координирующие размеры; В – габаритные размеры.

Слайд 10

Описание слайда:

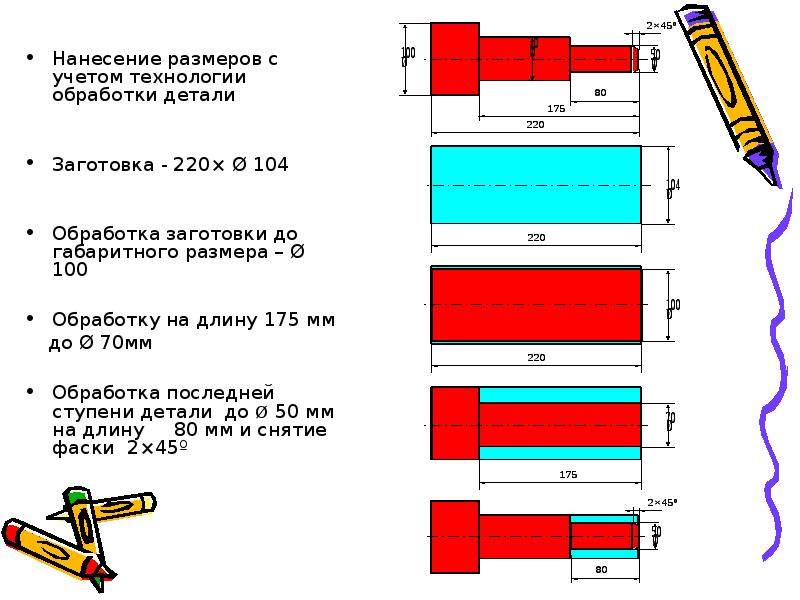

Нанесение размеров с учетом технологии обработки детали Нанесение размеров с учетом технологии обработки детали Заготовка - 220× Ø 104 Обработка заготовки до габаритного размера – Ø 100 Обработку на длину 175 мм до Ø 70мм Обработка последней ступени детали до Ø 50 мм на длину 80 мм и снятие фаски 2×45º

Слайд 11

Описание слайда:

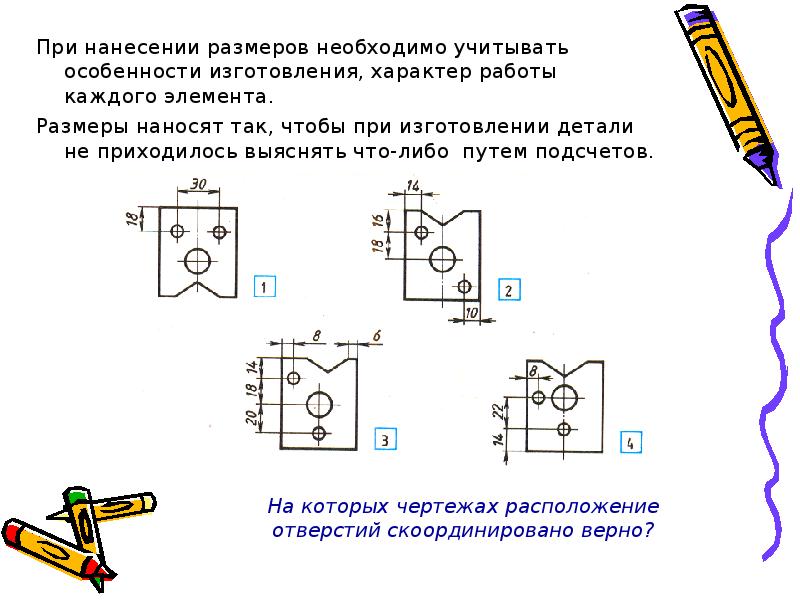

При нанесении размеров необходимо учитывать особенности изготовления, характер работы каждого элемента. При нанесении размеров необходимо учитывать особенности изготовления, характер работы каждого элемента. Размеры наносят так, чтобы при изготовлении детали не приходилось выяснять что-либо путем подсчетов.

Слайд 12

Описание слайда:

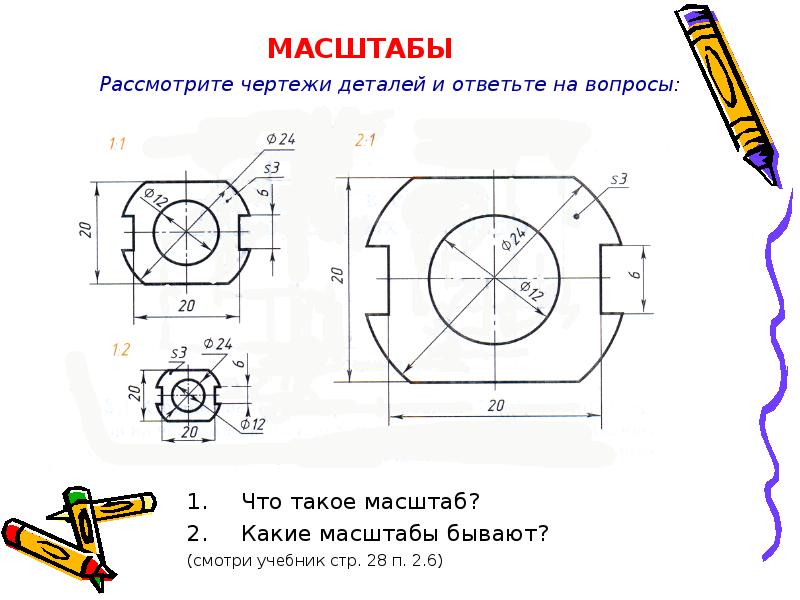

МАСШТАБЫ Что такое масштаб? Какие масштабы бывают? (смотри учебник стр. 28 п. 2.6)

Слайд 13

Описание слайда:

МАСШТАБЫ Масштаб – это отношение размеров изображения к действительным размерам предмета. Стандарт (ГОСТ 2.302-68) устанавливает: масштаб натуральной величины – 1:1 масштабы уменьшения – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15: 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000. масштабы увеличения – 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1;50:1; 100:1. При любом масштабе на чертеже всегда наносят только действительные размеры. Размеры углов не изменяются при выборе масштаба изображения.

Слайд 14

Описание слайда:

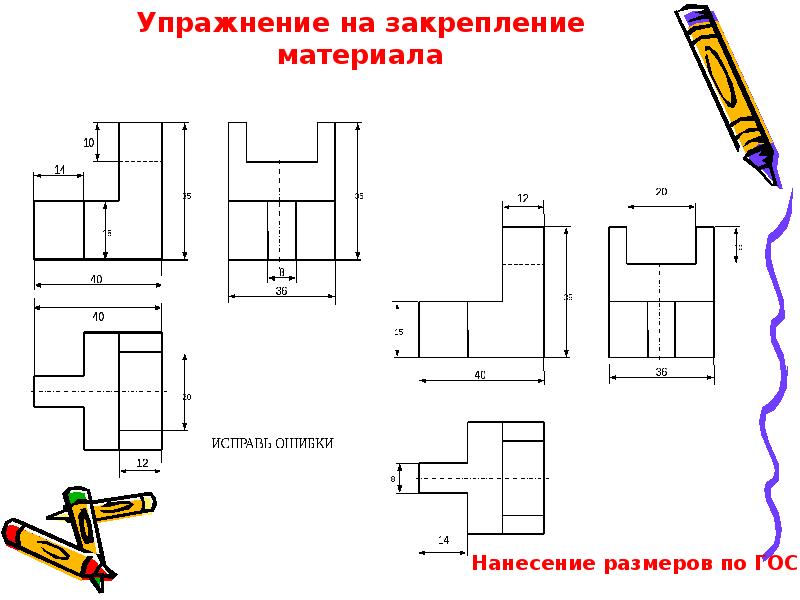

Упражнение на закрепление материала

Слайд 15

Описание слайда:

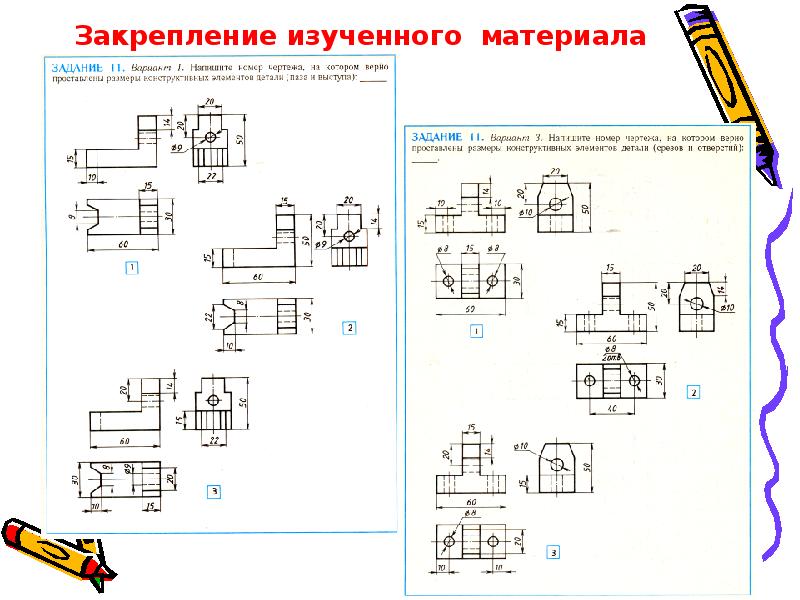

Закрепление изученного материала

Слайд 16

Описание слайда:

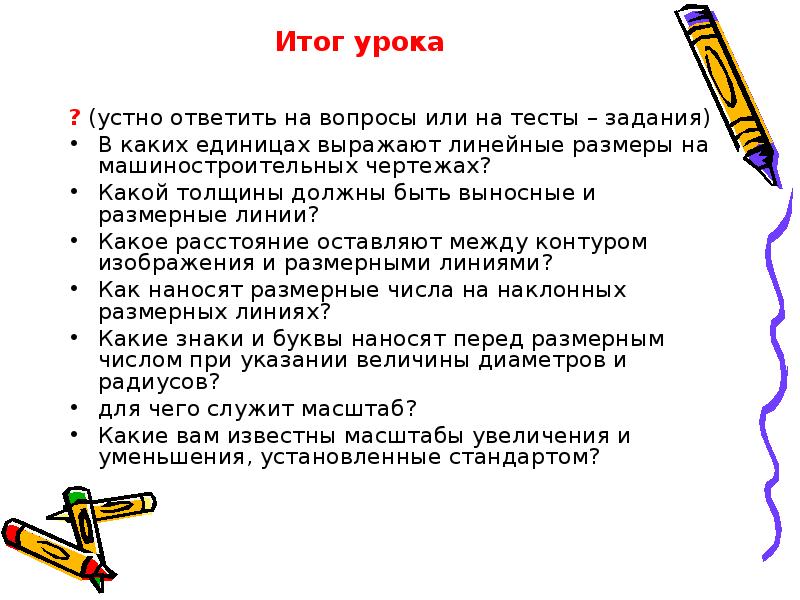

Итог урока ? (устно ответить на вопросы или на тесты – задания) В каких единицах выражают линейные размеры на машиностроительных чертежах? Какой толщины должны быть выносные и размерные линии? Какое расстояние оставляют между контуром изображения и размерными линиями? Как наносят размерные числа на наклонных размерных линиях? Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов? для чего служит масштаб? Какие вам известны масштабы увеличения и уменьшения, установленные стандартом?
