Слайд 1


Напряженно-деформированное состояние, слайд №1
Описание слайда:

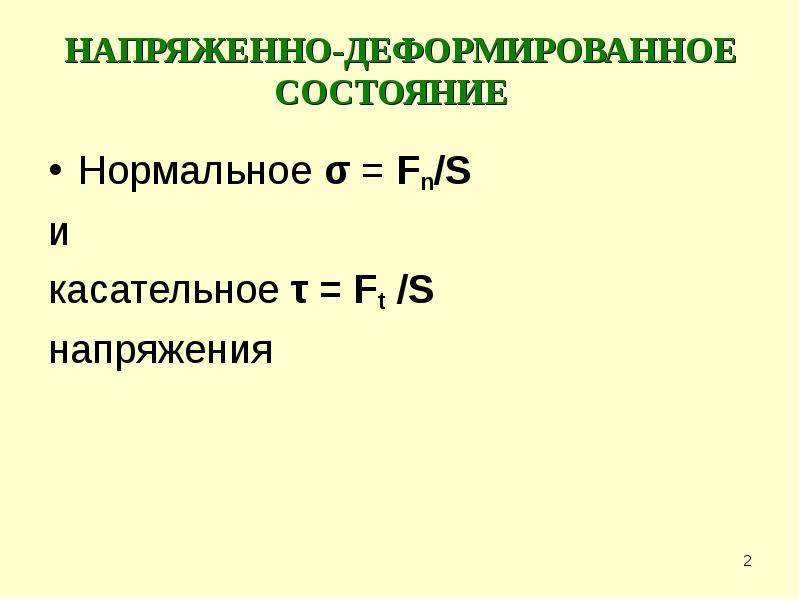

Слайд 2


НАПРЯЖЕННО-ДЕФОРМИРОВАННОЕ СОСТОЯНИЕ Нормальное σ = Fn/S и касательное τ = Ft /S напряжения
Описание слайда:
НАПРЯЖЕННО-ДЕФОРМИРОВАННОЕ СОСТОЯНИЕ Нормальное σ = Fn/S и касательное τ = Ft /S напряжения

Слайд 3

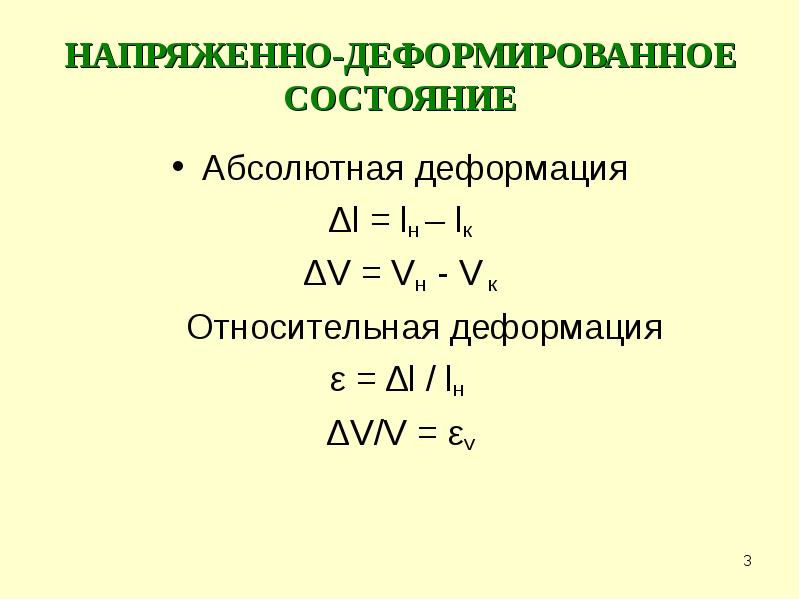

НАПРЯЖЕННО-ДЕФОРМИРОВАННОЕ СОСТОЯНИЕ Абсолютная деформация Δl = lн – lк ΔV = Vн - V к Относительная деформация ε = Δl / lн ΔV/V = εv
Описание слайда:
НАПРЯЖЕННО-ДЕФОРМИРОВАННОЕ СОСТОЯНИЕ Абсолютная деформация Δl = lн – lк ΔV = Vн - V к Относительная деформация ε = Δl / lн ΔV/V = εv

Слайд 4

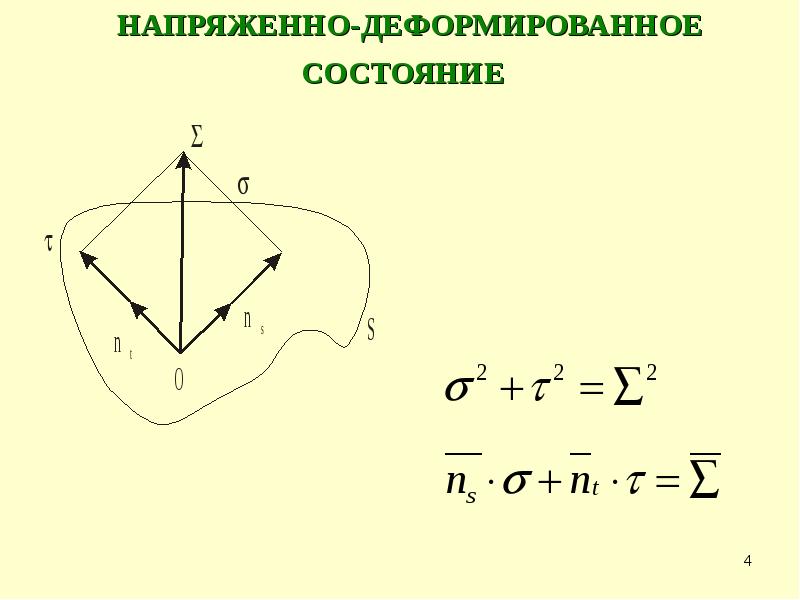

Напряженно-деформированное состояние, слайд №4
Описание слайда:

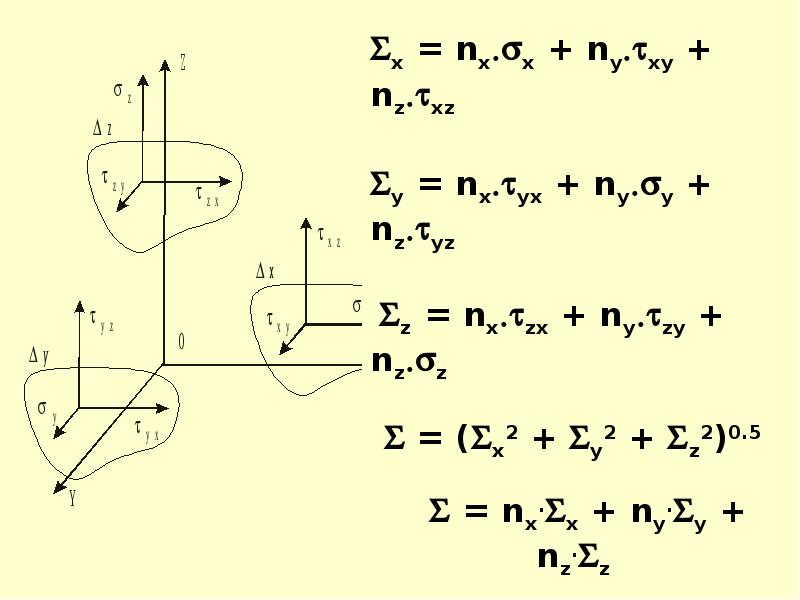

Слайд 5


Напряженно-деформированное состояние, слайд №5
Описание слайда:

Слайд 6

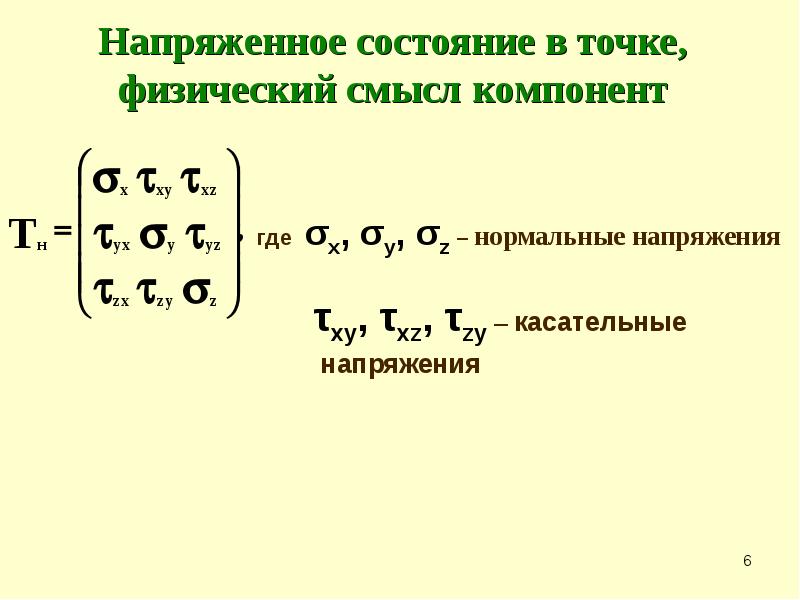

Напряженное состояние в точке, физический смысл компонент
Описание слайда:
Напряженное состояние в точке, физический смысл компонент

Слайд 7

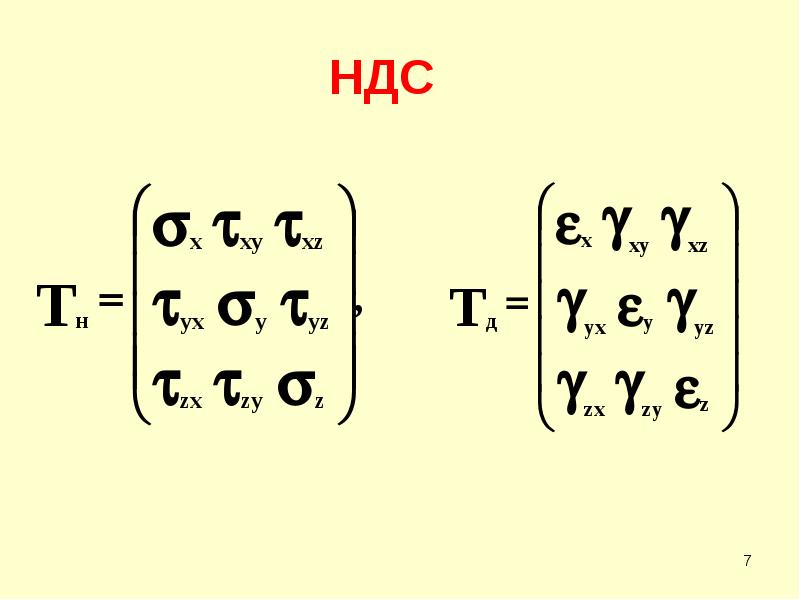

НДС
Описание слайда:
НДС

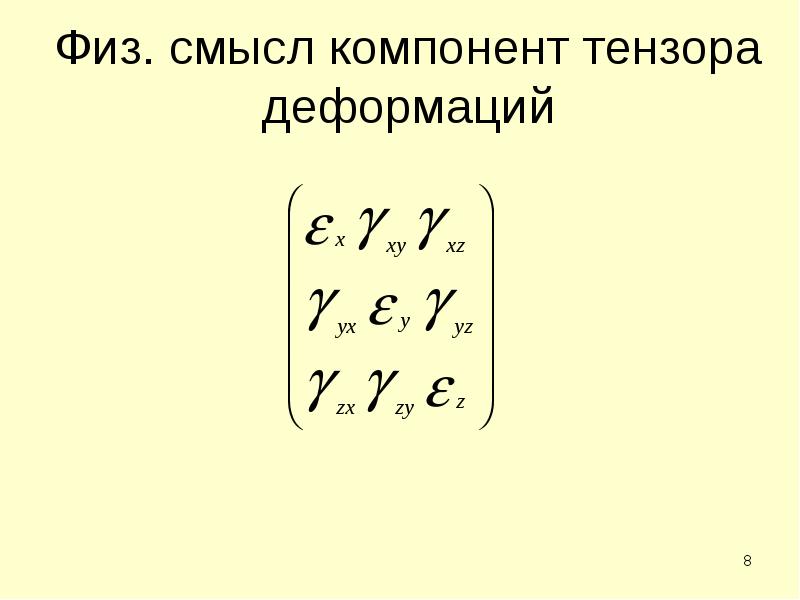

Слайд 8


Физ. смысл компонент тензора деформаций
Описание слайда:
Физ. смысл компонент тензора деформаций

Слайд 9

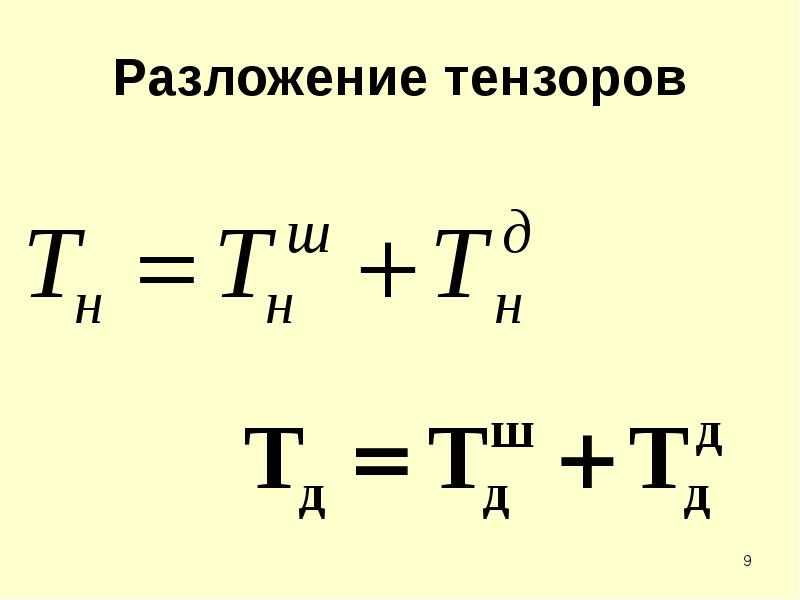

Разложение тензоров
Описание слайда:
Разложение тензоров

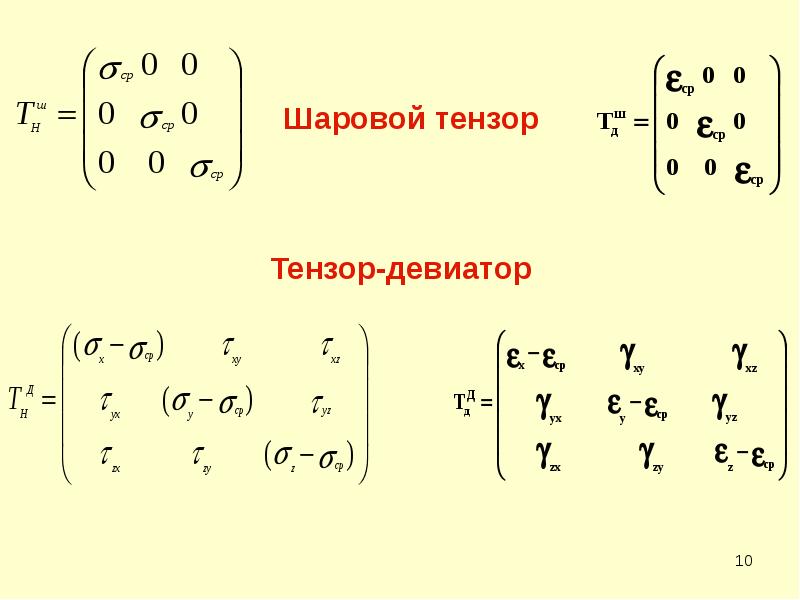

Слайд 10


Напряженно-деформированное состояние, слайд №10
Описание слайда:

Слайд 11


Физический смысл компонент
Описание слайда:
Физический смысл компонент

Слайд 12

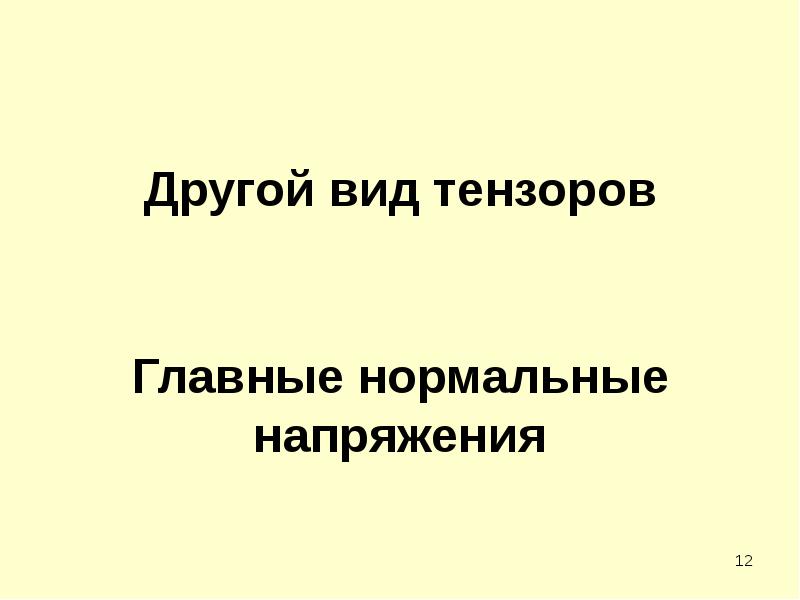

Другой вид тензоров Главные нормальные напряжения
Описание слайда:
Другой вид тензоров Главные нормальные напряжения

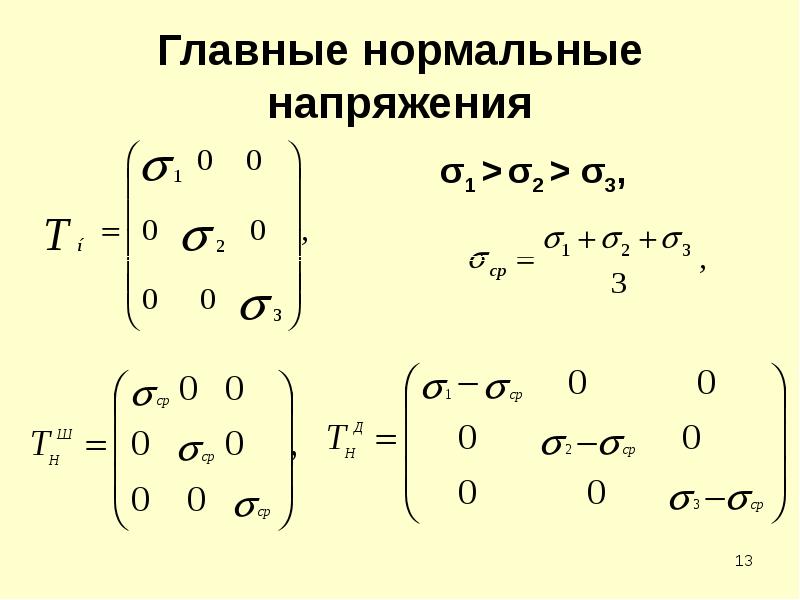

Слайд 13


Главные нормальные напряжения
Описание слайда:
Главные нормальные напряжения

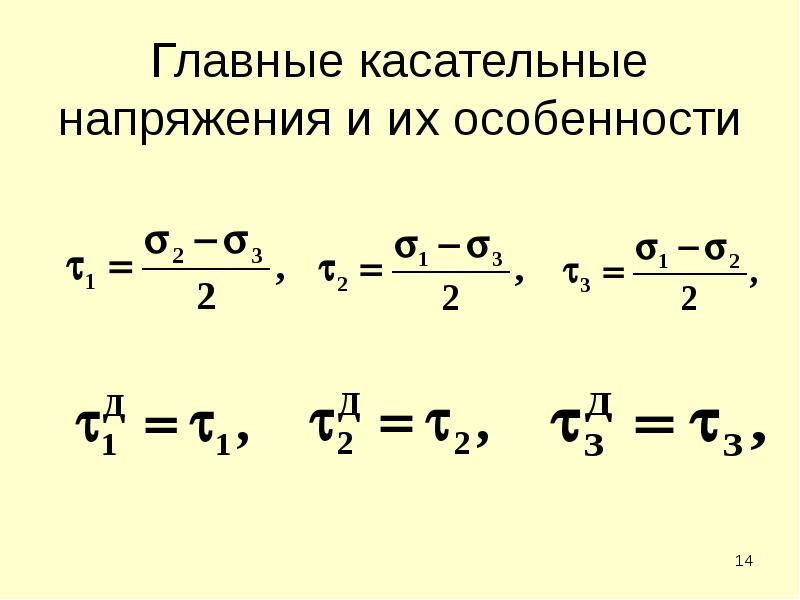

Слайд 14


Главные касательные напряжения и их особенности
Описание слайда:
Главные касательные напряжения и их особенности

Слайд 15

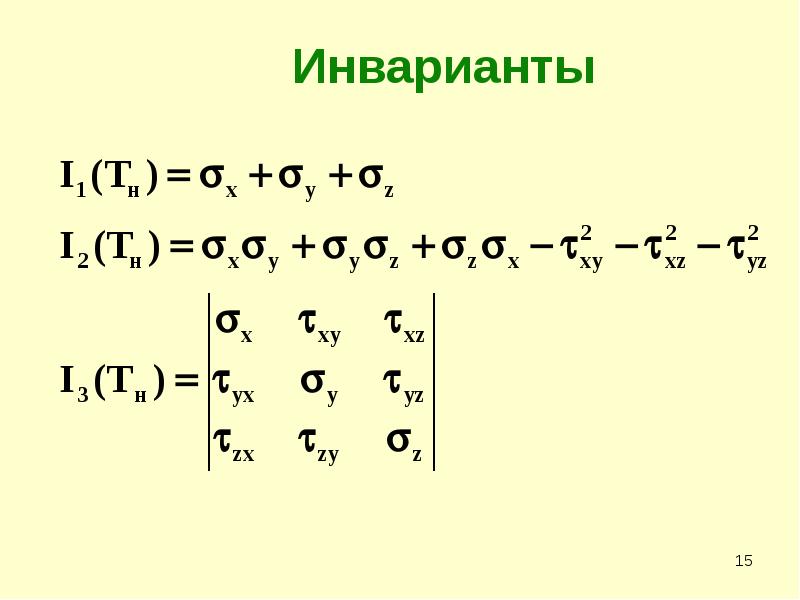

Напряженно-деформированное состояние, слайд №15
Описание слайда:

Слайд 16


Инварианты тензоров В механике разрушения большую роль игра-ют первый инвариант тензора напряжений и второй инвариант девиатора напряжений: Через второй инвариант вводятся понятия интенсивности напряжений:
Описание слайда:
Инварианты тензоров В механике разрушения большую роль игра-ют первый инвариант тензора напряжений и второй инвариант девиатора напряжений: Через второй инвариант вводятся понятия интенсивности напряжений:

Слайд 17

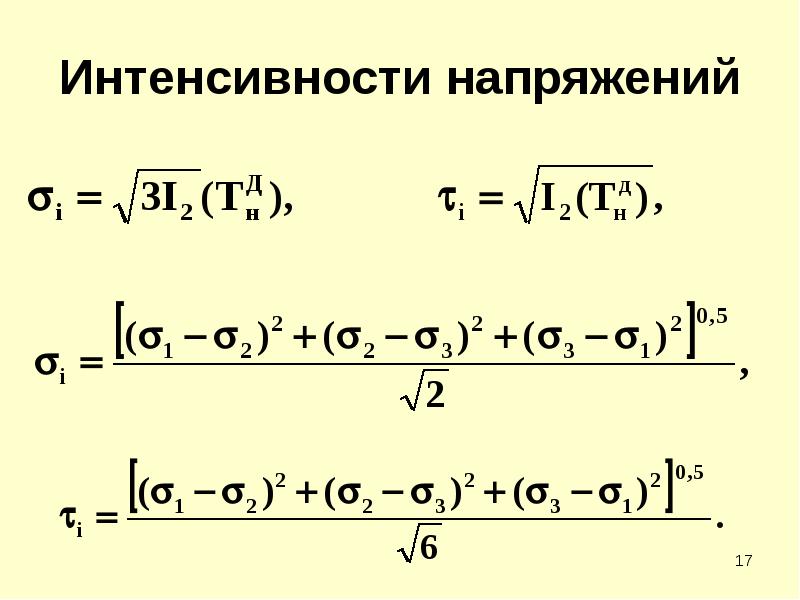

Интенсивности напряжений
Описание слайда:
Интенсивности напряжений

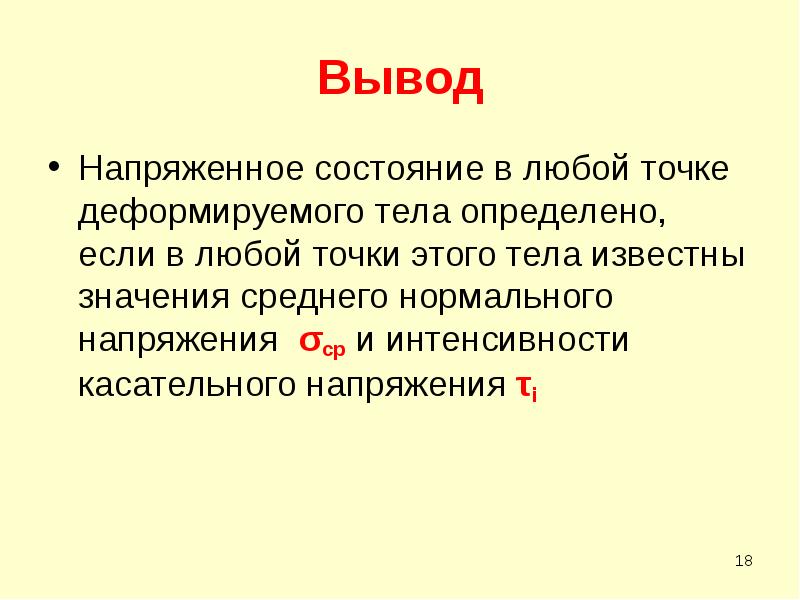

Слайд 18


Вывод Напряженное состояние в любой точке деформируемого тела определено, если в любой точки этого тела известны значения среднего нормального напряжения σср и интенсивности касательного напряжения τi
Описание слайда:
Вывод Напряженное состояние в любой точке деформируемого тела определено, если в любой точки этого тела известны значения среднего нормального напряжения σср и интенсивности касательного напряжения τi

Слайд 19

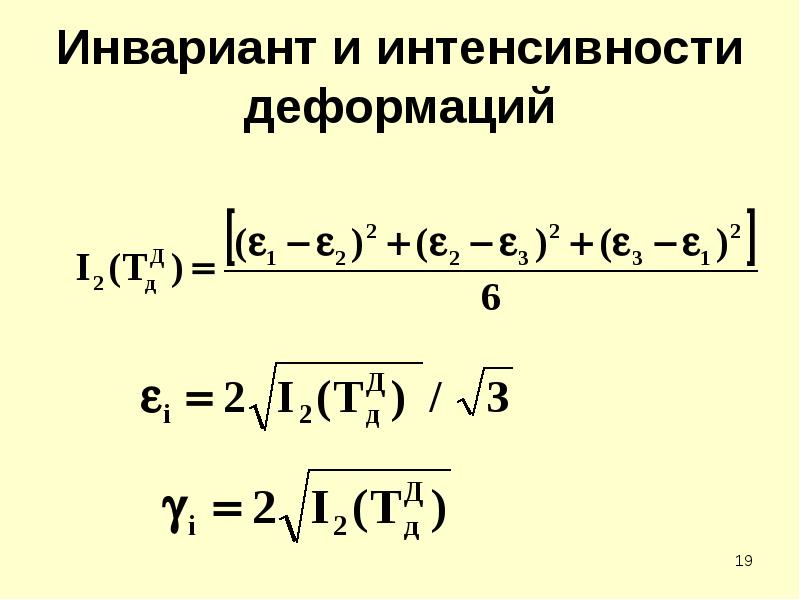

Инвариант и интенсивности деформаций
Описание слайда:
Инвариант и интенсивности деформаций

Слайд 20

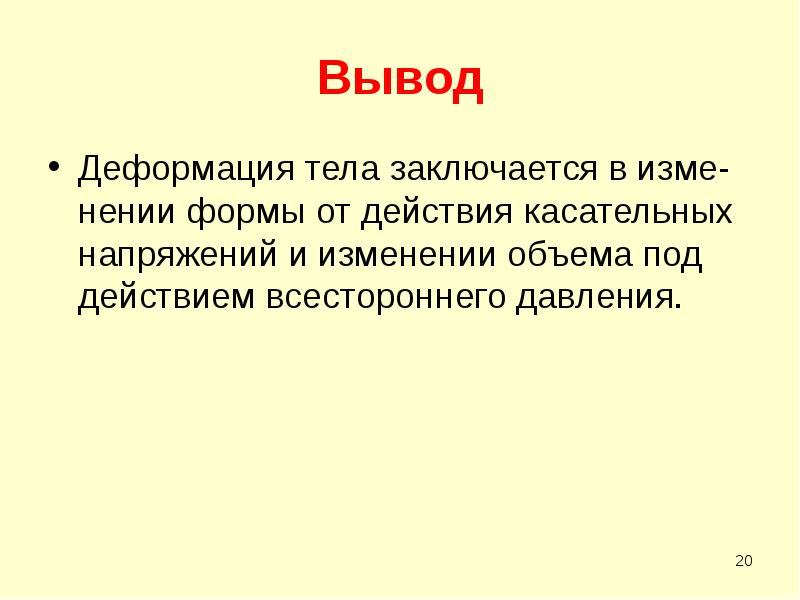

Вывод Деформация тела заключается в изме-нении формы от действия касательных напряжений и изменении объема под действием всестороннего давления.
Описание слайда:
Вывод Деформация тела заключается в изме-нении формы от действия касательных напряжений и изменении объема под действием всестороннего давления.

Слайд 21

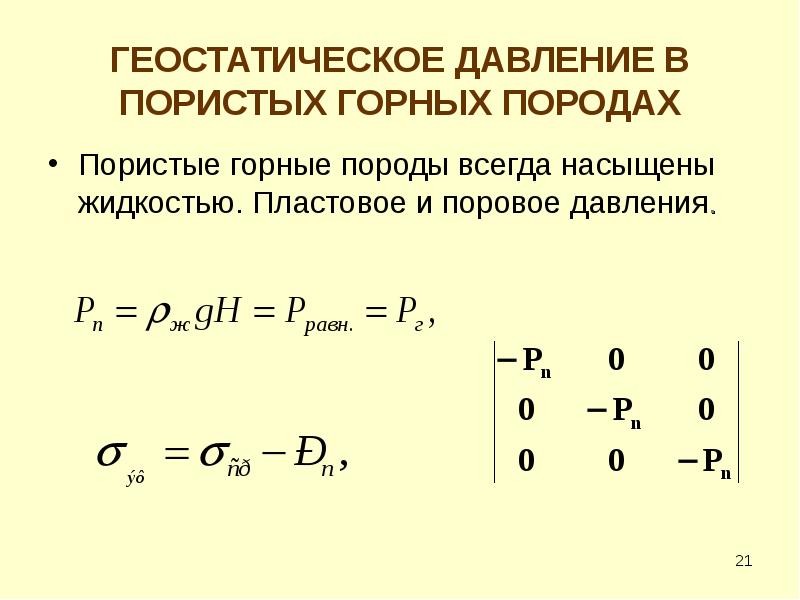

ГЕОСТАТИЧЕСКОЕ ДАВЛЕНИЕ В ПОРИСТЫХ ГОРНЫХ ПОРОДАХ Пористые горные породы всегда насыщены жидкостью. Пластовое и поровое давления.
Описание слайда:
ГЕОСТАТИЧЕСКОЕ ДАВЛЕНИЕ В ПОРИСТЫХ ГОРНЫХ ПОРОДАХ Пористые горные породы всегда насыщены жидкостью. Пластовое и поровое давления.

Слайд 22


Другой вид тензора деформаций Тензору напряжений, записанному через главные нормальные напряжения, соответст-вует тензор деформации вида ε1 , ε2 , ε3 – главные линейные деформации. γ1 = ε2 - ε3 , γ2 = ε1 - ε3 , γ3 = ε1 - ε2 – главные сдвиги.
Описание слайда:
Другой вид тензора деформаций Тензору напряжений, записанному через главные нормальные напряжения, соответст-вует тензор деформации вида ε1 , ε2 , ε3 – главные линейные деформации. γ1 = ε2 - ε3 , γ2 = ε1 - ε3 , γ3 = ε1 - ε2 – главные сдвиги.

Слайд 23


Компоненты нормальных напряжений в координатах: а – прямоугольных; б - цилиндрических
Описание слайда:
Компоненты нормальных напряжений в координатах: а – прямоугольных; б - цилиндрических

Слайд 24

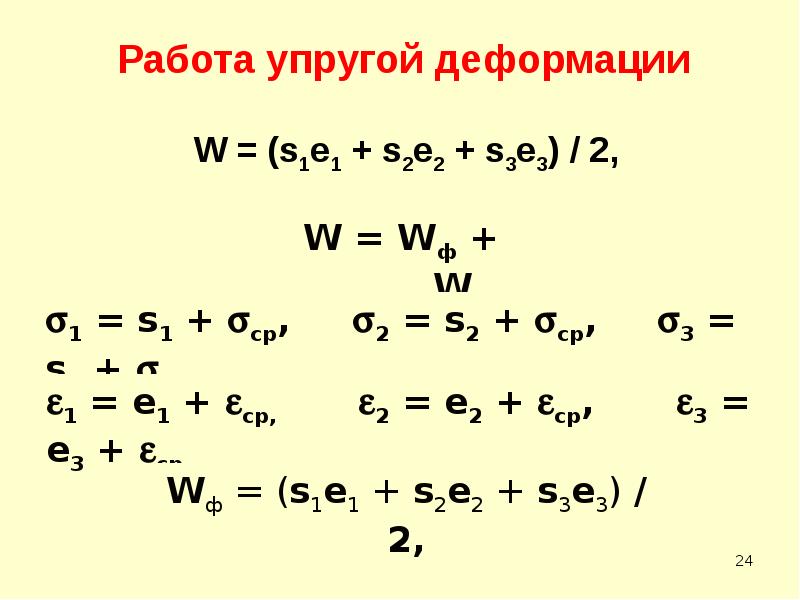

Напряженно-деформированное состояние, слайд №24
Описание слайда:

Слайд 25

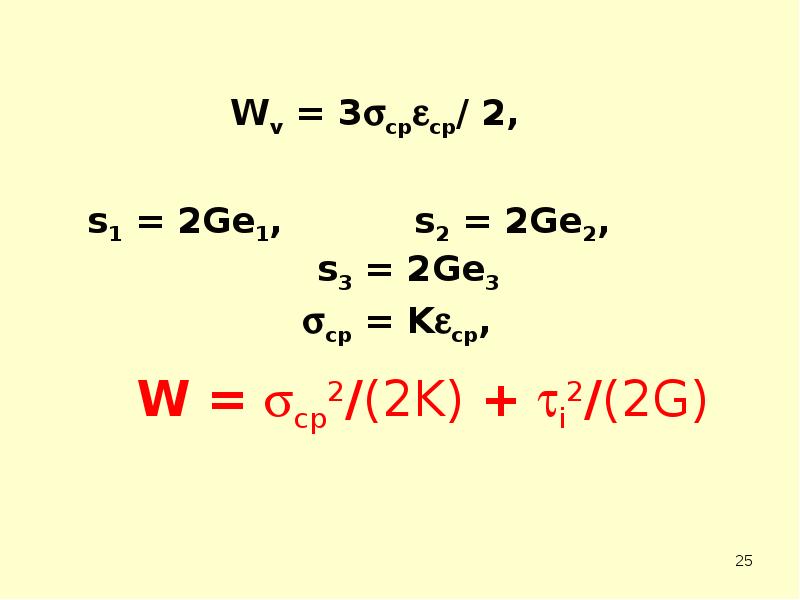

Напряженно-деформированное состояние, слайд №25
Описание слайда:

Слайд 26

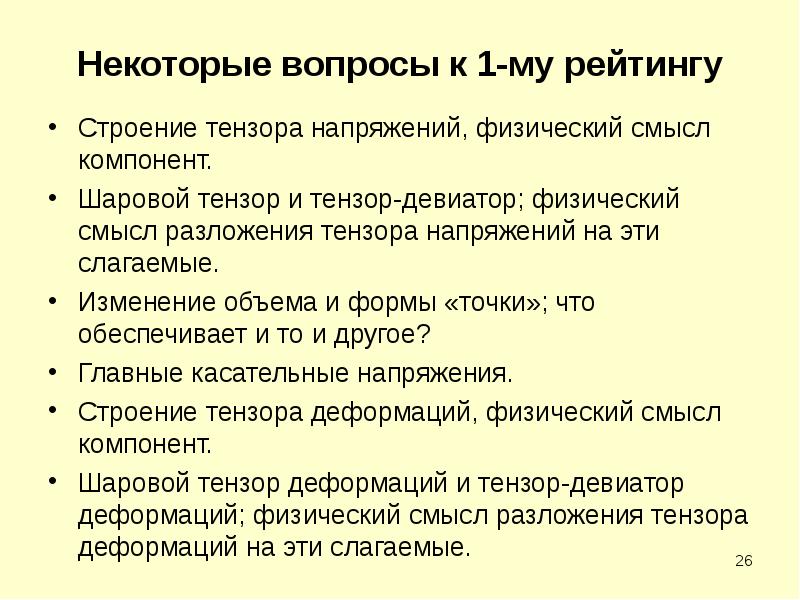

Некоторые вопросы к 1-му рейтингу Строение тензора напряжений, физический смысл компонент. Шаровой тензор и тензор-девиатор; физический смысл разложения тензора напряжений на эти слагаемые. Изменение объема и формы «точки»; что обеспечивает и то и другое? Главные касательные напряжения. Строение тензора деформаций, физический смысл компонент. Шаровой тензор деформаций и тензор-девиатор деформаций; физический смысл разложения тензора деформаций на эти слагаемые.
Описание слайда:
Некоторые вопросы к 1-му рейтингу Строение тензора напряжений, физический смысл компонент. Шаровой тензор и тензор-девиатор; физический смысл разложения тензора напряжений на эти слагаемые. Изменение объема и формы «точки»; что обеспечивает и то и другое? Главные касательные напряжения. Строение тензора деформаций, физический смысл компонент. Шаровой тензор деформаций и тензор-девиатор деформаций; физический смысл разложения тензора деформаций на эти слагаемые.

Слайд 27

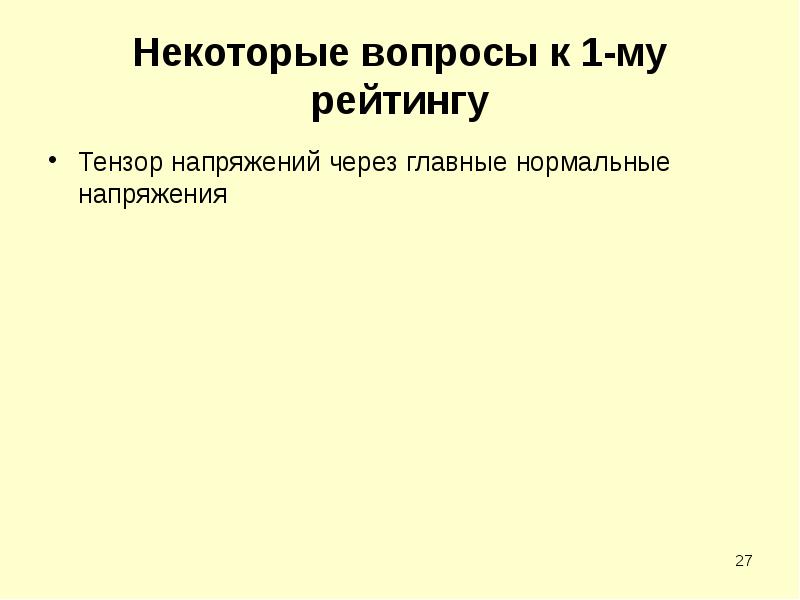

Некоторые вопросы к 1-му рейтингу Тензор напряжений через главные нормальные напряжения
Описание слайда:
Некоторые вопросы к 1-му рейтингу Тензор напряжений через главные нормальные напряжения
