Слайд 1

Описание слайда:

Презентация насоса типа Рутса

Слайд 2

Описание слайда:

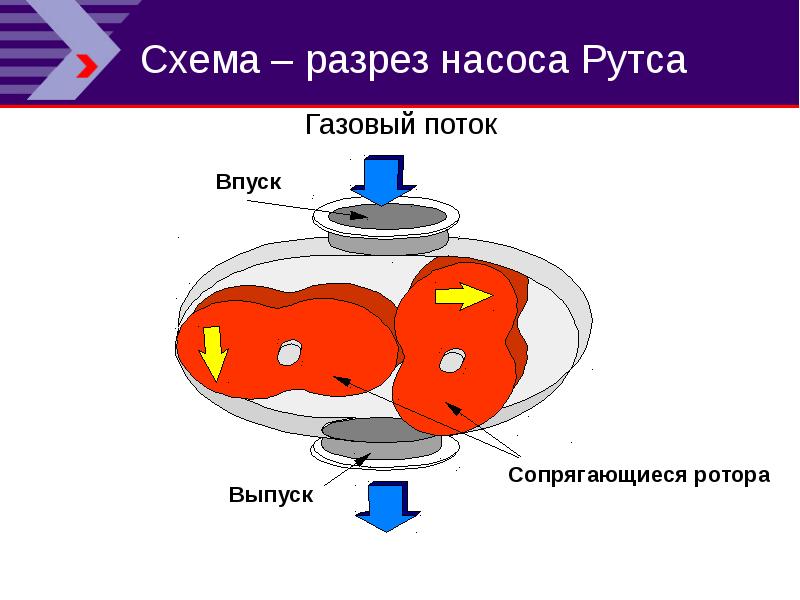

Схема – разрез насоса Рутса

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

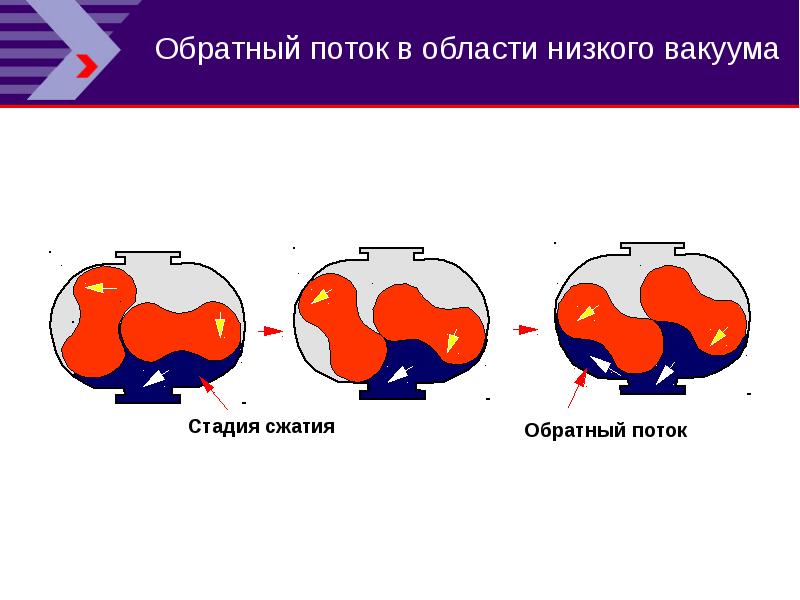

Обратный поток в области низкого вакуума

Слайд 5

Описание слайда:

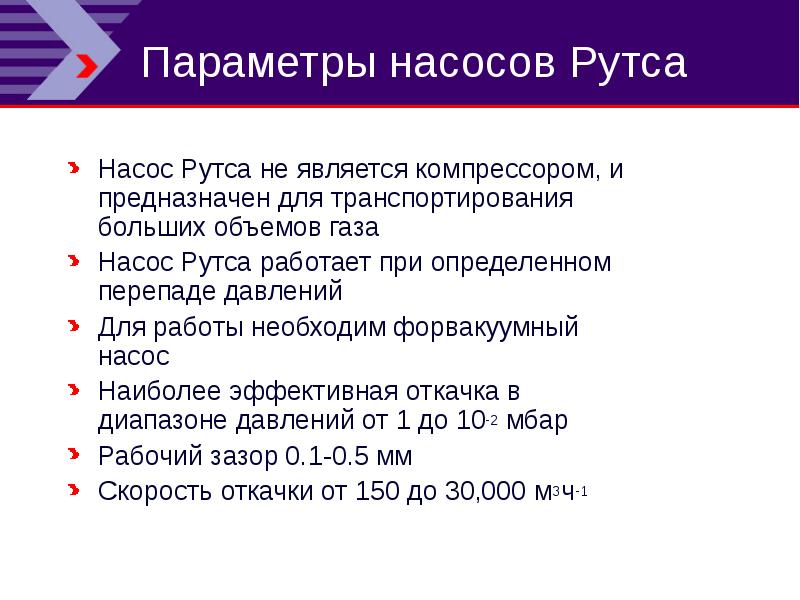

Параметры насосов Рутса Насос Рутса не является компрессором, и предназначен для транспортирования больших объемов газа Насос Рутса работает при определенном перепаде давлений Для работы необходим форвакуумный насос Наиболее эффективная откачка в диапазоне давлений от 1 до 10-2 мбар Рабочий зазор 0.1-0.5 мм Скорость откачки от 150 до 30,000 м3ч-1

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

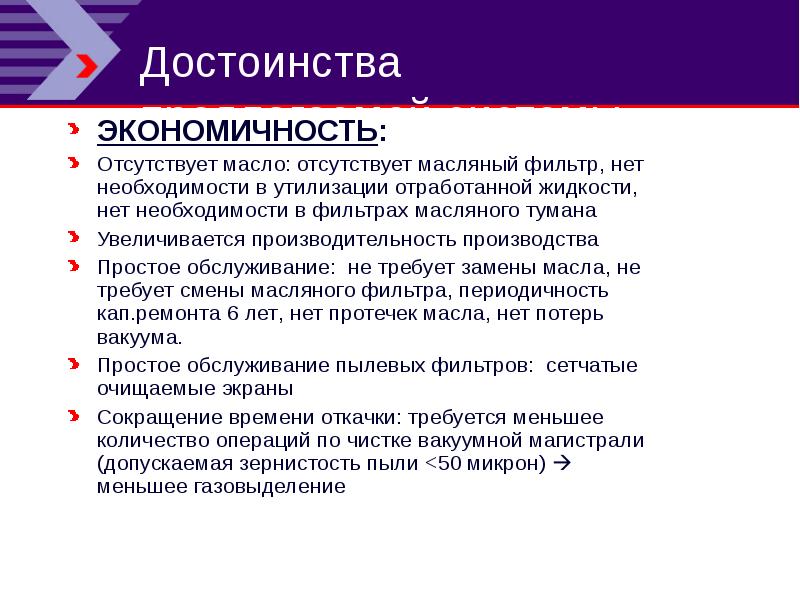

Достоинства предлагаемой системы ЭКОНОМИЧНОСТЬ: Отсутствует масло: отсутствует масляный фильтр, нет необходимости в утилизации отработанной жидкости, нет необходимости в фильтрах масляного тумана Увеличивается производительность производства Простое обслуживание: не требует замены масла, не требует смены масляного фильтра, периодичность кап.ремонта 6 лет, нет протечек масла, нет потерь вакуума. Простое обслуживание пылевых фильтров: сетчатые очищаемые экраны Сокращение времени откачки: требуется меньшее количество операций по чистке вакуумной магистрали (допускаемая зернистость пыли

Слайд 8

Описание слайда:

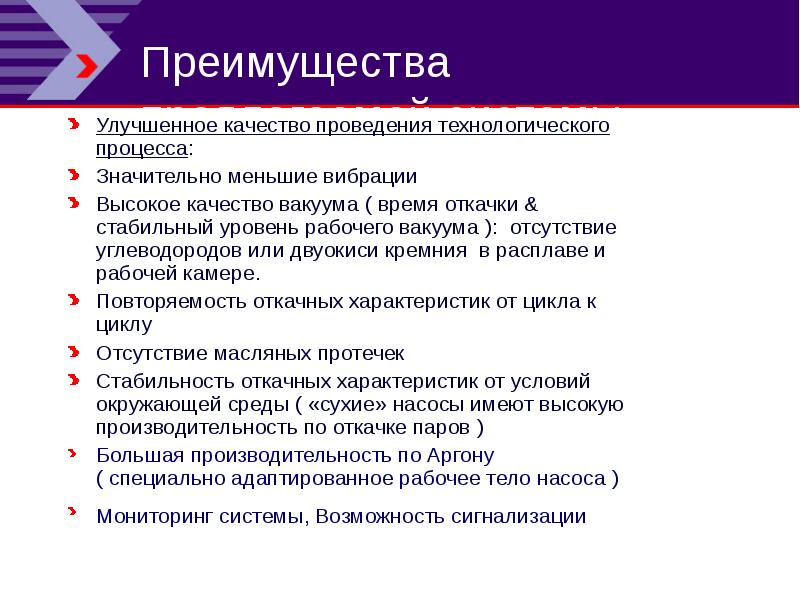

Преимущества предлагаемой системы Улучшенное качество проведения технологического процесса: Значительно меньшие вибрации Высокое качество вакуума ( время откачки & стабильный уровень рабочего вакуума ): отсутствие углеводородов или двуокиси кремния в расплаве и рабочей камере. Повторяемость откачных характеристик от цикла к циклу Отсутствие масляных протечек Стабильность откачных характеристик от условий окружающей среды ( «сухие» насосы имеют высокую производительность по откачке паров ) Большая производительность по Аргону ( специально адаптированное рабочее тело насоса ) Мониторинг системы, Возможность сигнализации
