Вы можете ознакомиться и скачать презентацию на тему Нейтронная активность. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1


Нейтронная активность, слайд №1
Описание слайда:

Слайд 2


НЕЙТРОННАЯ АКТИВНОСТИ НЕЙТРОНЫ МАССА - 1,0086654х10-24г Т1/2 = 1,01х103с Е = 0.001эВ - >14 МэВ Энергия и скорость – главные характеристики нейтронов Нейтрон распадается на протон электрон антинейтрон + Е = 0,78МэВ
Описание слайда:
НЕЙТРОННАЯ АКТИВНОСТИ НЕЙТРОНЫ МАССА - 1,0086654х10-24г Т1/2 = 1,01х103с Е = 0.001эВ - >14 МэВ Энергия и скорость – главные характеристики нейтронов Нейтрон распадается на протон электрон антинейтрон + Е = 0,78МэВ

Слайд 3


НЕЙТРОННАЯ АКТИВНОСТИ
Описание слайда:
НЕЙТРОННАЯ АКТИВНОСТИ

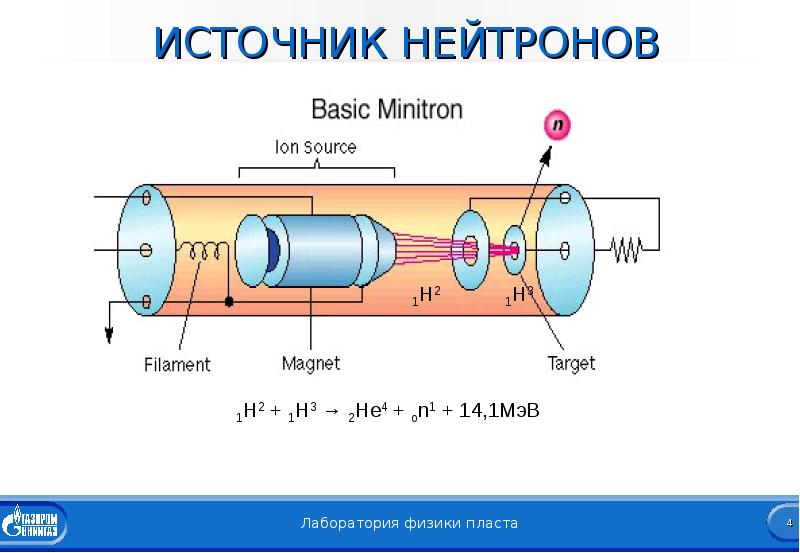

Слайд 4


ИСТОЧНИК НЕЙТРОНОВ
Описание слайда:
ИСТОЧНИК НЕЙТРОНОВ

Слайд 5


ВЗАИМОДЕЙСТВИЕ НЕЙТРОНОВ С ВЕЩЕСТВОМ
Описание слайда:
ВЗАИМОДЕЙСТВИЕ НЕЙТРОНОВ С ВЕЩЕСТВОМ

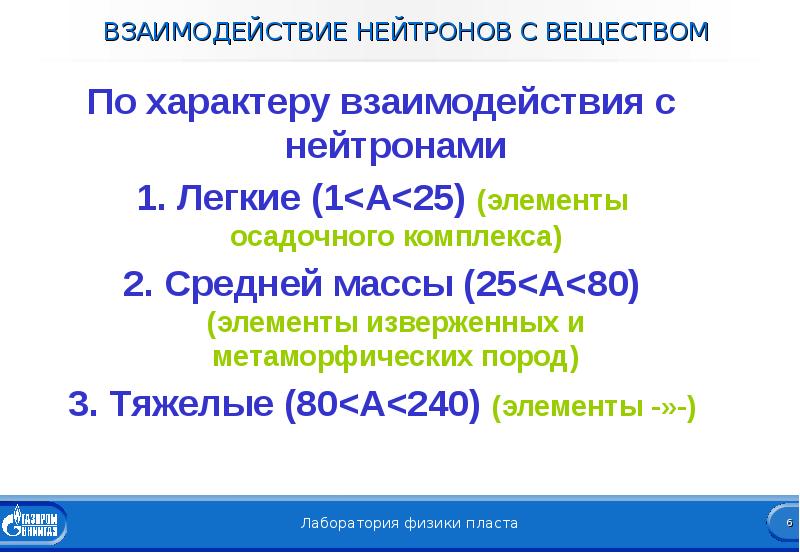

Слайд 6


ВЗАИМОДЕЙСТВИЕ НЕЙТРОНОВ С ВЕЩЕСТВОМ По характеру взаимодействия с нейтронами 1. Легкие (1<A<25) (элементы осадочного комплекса) 2. Средней массы (25<А<80) (элементы изверженных и метаморфических пород) 3. Тяжелые (80<А<240) (элементы -»-)
Описание слайда:
ВЗАИМОДЕЙСТВИЕ НЕЙТРОНОВ С ВЕЩЕСТВОМ По характеру взаимодействия с нейтронами 1. Легкие (1<A<25) (элементы осадочного комплекса) 2. Средней массы (25<А<80) (элементы изверженных и метаморфических пород) 3. Тяжелые (80<А<240) (элементы -»-)

Слайд 7


ВЗАИМОДЕЙСТВИЕ НЕЙТРОНОВ С ВЕЩЕСТВОМ РАССЕЯНИЕ НЕЙТРОНОВ УПРУГОЕ НЕУПРУГОЕ
Описание слайда:
ВЗАИМОДЕЙСТВИЕ НЕЙТРОНОВ С ВЕЩЕСТВОМ РАССЕЯНИЕ НЕЙТРОНОВ УПРУГОЕ НЕУПРУГОЕ

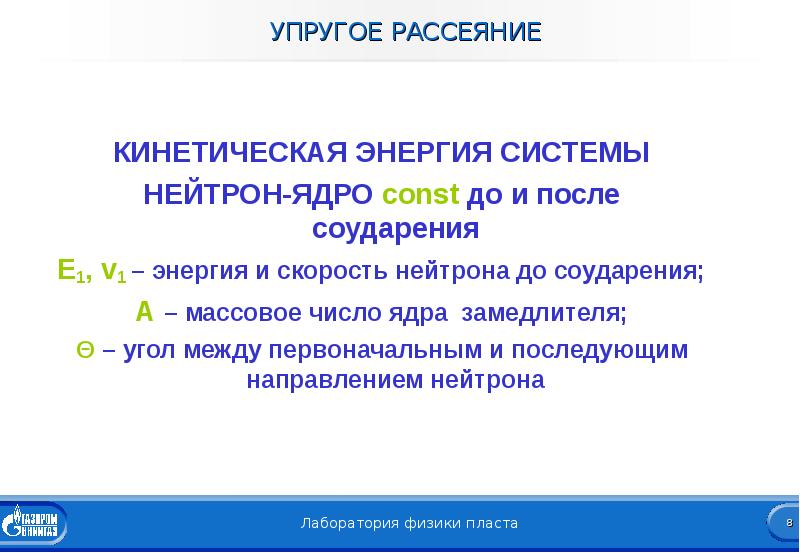

Слайд 8


УПРУГОЕ РАССЕЯНИЕ КИНЕТИЧЕСКАЯ ЭНЕРГИЯ СИСТЕМЫ НЕЙТРОН-ЯДРО const до и после соударения Е1, v1 – энергия и скорость нейтрона до соударения; А – массовое число ядра замедлителя; Θ – угол между первоначальным и последующим направлением нейтрона
Описание слайда:
УПРУГОЕ РАССЕЯНИЕ КИНЕТИЧЕСКАЯ ЭНЕРГИЯ СИСТЕМЫ НЕЙТРОН-ЯДРО const до и после соударения Е1, v1 – энергия и скорость нейтрона до соударения; А – массовое число ядра замедлителя; Θ – угол между первоначальным и последующим направлением нейтрона

Слайд 9


УПРУГОЕ РАССЕЯНИЕ Если (А-1)/(А+1) = α, то Е2/Е1 =1/2[(1+α)+(1-α)сosθ] Минимальная потеря энергии Е2/Е1 = 1 при θ = 0 Максимальная потеря энергии →при θ = π Е2 = α Е1 Для водорода α ~ 0
Описание слайда:
УПРУГОЕ РАССЕЯНИЕ Если (А-1)/(А+1) = α, то Е2/Е1 =1/2[(1+α)+(1-α)сosθ] Минимальная потеря энергии Е2/Е1 = 1 при θ = 0 Максимальная потеря энергии →при θ = π Е2 = α Е1 Для водорода α ~ 0

Слайд 10


НЕУПРУГОЕ РАССЕЯНИЕ zXA + on1→zXA* + on1*, zXA*→ zXA + γ, где zXA и zXA* -ядра исходного элемента и в возбужденном состоянии; on1 и on1* - нейтрон поглощенный и выброшенный ядром; γ – гамма-квант Реакция наиболее типична с тяжелыми элементами при энергии нейтронов от кэВ до МэВ
Описание слайда:
НЕУПРУГОЕ РАССЕЯНИЕ zXA + on1→zXA* + on1*, zXA*→ zXA + γ, где zXA и zXA* -ядра исходного элемента и в возбужденном состоянии; on1 и on1* - нейтрон поглощенный и выброшенный ядром; γ – гамма-квант Реакция наиболее типична с тяжелыми элементами при энергии нейтронов от кэВ до МэВ

Слайд 11


ПОГЛОЩЕНИЕ НЕЙТРОНОВ ТИПЫ РЕАКЦИЙ (n,α), (n.p), (n,γ), (n,2n), (n,np) и др. Реакции (n,α), (n.p) идут при Е>1МэВ по схемам: zXA+ on1→[zXA+1]* → z-2XA-3 + 2He4;
Описание слайда:
ПОГЛОЩЕНИЕ НЕЙТРОНОВ ТИПЫ РЕАКЦИЙ (n,α), (n.p), (n,γ), (n,2n), (n,np) и др. Реакции (n,α), (n.p) идут при Е>1МэВ по схемам: zXA+ on1→[zXA+1]* → z-2XA-3 + 2He4;

Слайд 12


ПОГЛОЩЕНИЕ НЕЙТРОНОВ Реакция (n,γ) (радиационный захват) возникает с медленными нейтронами zXA + on1 →[zXA+1]* → zXA+1 + γ 11Na23 + on1 →11Na24** +γ ** - радиоактивный изотоп
Описание слайда:
ПОГЛОЩЕНИЕ НЕЙТРОНОВ Реакция (n,γ) (радиационный захват) возникает с медленными нейтронами zXA + on1 →[zXA+1]* → zXA+1 + γ 11Na23 + on1 →11Na24** +γ ** - радиоактивный изотоп

Слайд 13


Нейтронная рассеивающая и поглощающая активности Способность пород рассеивать и поглощать (захватывать) нейтроны Σр – макроскопическое эффективное сечение рассеяния Σз - макроскопическое эффективное сечение захвата Σр и Σз – зависят от эффективных микроскопических сечений рассеяния σр или захвата σз
Описание слайда:
Нейтронная рассеивающая и поглощающая активности Способность пород рассеивать и поглощать (захватывать) нейтроны Σр – макроскопическое эффективное сечение рассеяния Σз - макроскопическое эффективное сечение захвата Σр и Σз – зависят от эффективных микроскопических сечений рассеяния σр или захвата σз

Слайд 14


Нейтронная рассеивающая и поглощающая активности
Описание слайда:
Нейтронная рассеивающая и поглощающая активности

Слайд 15


Нейтронная рассеивающая и поглощающая активности КОЛИЧЕСТВА РАССЕЯННЫХ Cp ИЛИ ЗАХВАЧЕННЫХ Cз НЕЙТРОНОВ Cp = σрI Ns и Cз = σзI Ns, где σр и σз – микроскопические сечения рассеяния и захвата [10-26-10-30м2/ядро], 10-28м2/ядро – 1барн; I – интенсивность потока нейтронов; Ns – число ядер в ед. площади
Описание слайда:
Нейтронная рассеивающая и поглощающая активности КОЛИЧЕСТВА РАССЕЯННЫХ Cp ИЛИ ЗАХВАЧЕННЫХ Cз НЕЙТРОНОВ Cp = σрI Ns и Cз = σзI Ns, где σр и σз – микроскопические сечения рассеяния и захвата [10-26-10-30м2/ядро], 10-28м2/ядро – 1барн; I – интенсивность потока нейтронов; Ns – число ядер в ед. площади

Слайд 16


Нейтронная рассеивающая и поглощающая активности МАКРОСКОПИЧЕСКИЕ СЕЧЕНИЯ Σ ЭЛЕМЕНТОВ ΣР = σрN = σрNАδт/А, ΣЗ = σЗN = σЗNАδт/А, где N –число ядер в 1м3 породы, А – относительная атомная масса, δт – плотность элемента, NА - число Авогадро
Описание слайда:
Нейтронная рассеивающая и поглощающая активности МАКРОСКОПИЧЕСКИЕ СЕЧЕНИЯ Σ ЭЛЕМЕНТОВ ΣР = σрN = σрNАδт/А, ΣЗ = σЗN = σЗNАδт/А, где N –число ядер в 1м3 породы, А – относительная атомная масса, δт – плотность элемента, NА - число Авогадро

Слайд 17


Другие характеристики взаимодействия породы с нейтронами Замедляющая способность; Коэффициент замедления; Коэффициент диффузии Do; Длина замедления Lз; Длина диффузии Lд; Время замедления τз; Время жизни тепловых нейтронов τд.
Описание слайда:
Другие характеристики взаимодействия породы с нейтронами Замедляющая способность; Коэффициент замедления; Коэффициент диффузии Do; Длина замедления Lз; Длина диффузии Lд; Время замедления τз; Время жизни тепловых нейтронов τд.

Слайд 18


Замедляющая способность и коэффициент замедления Замедляющая способность – Σрхξ ξ – потеря энергии при одном соударении. Аm – массовое число элемента, равное сумме нейтронов и протонов в ядре. Для Аm > 10 ξ = 2/ (Аm +2/3) Σрхξ ~ 2NAδтσр/A2 Коэффициент замедления Σрхξ/ Σз.ср
Описание слайда:
Замедляющая способность и коэффициент замедления Замедляющая способность – Σрхξ ξ – потеря энергии при одном соударении. Аm – массовое число элемента, равное сумме нейтронов и протонов в ядре. Для Аm > 10 ξ = 2/ (Аm +2/3) Σрхξ ~ 2NAδтσр/A2 Коэффициент замедления Σрхξ/ Σз.ср

Слайд 19


Коэффициент диффузии Do ОПРЕДЕЛЯЕТСЯ: СКОРОСТЬЮ НЕЙТРОНОВ v(Т); МАКРОСКОПИЧЕСКИМ СЕЧЕНИЕМ ЗАХВАТА Σз(Т); ТРАНСПОРТНЫМ РАССЕЯНИЕМ Σтр(Т) ПРИ АБСОЛЮТНОЙ ТЕМПЕРАТУРЕ Т. Do (Т) = v(Т)/[3 Σз(Т) + Σтр(Т)]
Описание слайда:
Коэффициент диффузии Do ОПРЕДЕЛЯЕТСЯ: СКОРОСТЬЮ НЕЙТРОНОВ v(Т); МАКРОСКОПИЧЕСКИМ СЕЧЕНИЕМ ЗАХВАТА Σз(Т); ТРАНСПОРТНЫМ РАССЕЯНИЕМ Σтр(Т) ПРИ АБСОЛЮТНОЙ ТЕМПЕРАТУРЕ Т. Do (Т) = v(Т)/[3 Σз(Т) + Σтр(Т)]

Слайд 20


ДЛИНА ЗАМЕДЛЕНИЯ Lз И ДЛИНА ДИФФУЗИИ Lд r*2 = rз.ср2+ rд.ср2 = 6(Lз2 +Lд2) = 6(τ + Lд2 ), где rз.ср2 – средний квадрат расстояния по прямой от точки рождения до точки, где они становятся тепловыми,м2; rд.ср2 – то же, от последней точки до точки поглощения, м2; Lз = rз.ср/√6=√τ - длина замедления; Lд = rд.ср√6 – длина диффузии; τ – символический возраст тепловых нейтронов, м2.
Описание слайда:
ДЛИНА ЗАМЕДЛЕНИЯ Lз И ДЛИНА ДИФФУЗИИ Lд r*2 = rз.ср2+ rд.ср2 = 6(Lз2 +Lд2) = 6(τ + Lд2 ), где rз.ср2 – средний квадрат расстояния по прямой от точки рождения до точки, где они становятся тепловыми,м2; rд.ср2 – то же, от последней точки до точки поглощения, м2; Lз = rз.ср/√6=√τ - длина замедления; Lд = rд.ср√6 – длина диффузии; τ – символический возраст тепловых нейтронов, м2.

Слайд 21


МИНЕРАЛЫ ОСНОВНЫЕ ЗАМЕДЛИТЕЛИ НЕЙТРОНОВ: 1. ВОДОРОДОСОДЕРЖАЩИЕ МИНЕРАЛЫ В ТОМ ЧИСЛЕ МИНЕРАЛЫ, СОДЕРЖАЩИЕ КРИСТАЛЛИЗАЦИОННУЮ И КОНСТИТУЦИОННУЮ ВОДУ: КАОЛИНИТ, ГИПС, ОПАЛ, КАРНАЛЛИТ И ДР. 2. СРЕДНЯЯ ЗАМЕДЛЯЮЩАЯ СПОСОБНОСТЬ – ОСНОВНЫЕ ПОРОДООБРАЗУЮЩИЕ МИНЕРАЛЫ 3. САМЫЕ ПЛОХИЕ ЗАМЕДЛИТЕЛИ – МИНЕРАЛЫ С БОЛЬШОЙ ОТНОСИТЕЛЬНОЙ АТОМНОЙ МАССОЙ
Описание слайда:
МИНЕРАЛЫ ОСНОВНЫЕ ЗАМЕДЛИТЕЛИ НЕЙТРОНОВ: 1. ВОДОРОДОСОДЕРЖАЩИЕ МИНЕРАЛЫ В ТОМ ЧИСЛЕ МИНЕРАЛЫ, СОДЕРЖАЩИЕ КРИСТАЛЛИЗАЦИОННУЮ И КОНСТИТУЦИОННУЮ ВОДУ: КАОЛИНИТ, ГИПС, ОПАЛ, КАРНАЛЛИТ И ДР. 2. СРЕДНЯЯ ЗАМЕДЛЯЮЩАЯ СПОСОБНОСТЬ – ОСНОВНЫЕ ПОРОДООБРАЗУЮЩИЕ МИНЕРАЛЫ 3. САМЫЕ ПЛОХИЕ ЗАМЕДЛИТЕЛИ – МИНЕРАЛЫ С БОЛЬШОЙ ОТНОСИТЕЛЬНОЙ АТОМНОЙ МАССОЙ

Слайд 22


МИНЕРАЛЫ ПОГЛОТИТЕЛИ НЕЙТРОНОВ 1 – ОЧЕНЬ СЛАБЫЕ ПОГЛОТИТЕЛИ НЕЙТРОНОВ: ГРАФИТ, АЛМАЗ, ВИСМУТ (nх0,001 барн) 2 – СЛАБОАКТИВНЫЕ ПОГЛОТИТЕЛИ: МАГНЕЗИТ, КВАРЦ, МОНТМОРИЛЛОНИТ И ДР. (nx0,1 барн) 3 – СРЕДНЕАКТИВНЫЕ ПОГЛОТИТЕЛИ: ПИРИТ, АНГИДРИТ, ГИПС, КАОЛИНИТ (n барн) 4 – ПОВЫШЕННО АКТИВНЫЕ ПОГЛОТИТЕЛИ: ЗОЛОТО, СЕРЕБРО, ГАЛИТ, СИЛЬВИН И ДР.(10 барн) 5 – АКТИВНЫЕ ПОГЛОТИТЕЛИ: БУРА, ТУРМАЛИН, КИНОВАРЬ, ХАЛЬКОПИРИТ И ДР. (до 100 барн) 6 – ЧРЕЗВЫЧАЙНО АКТИВНЫЕ ПОГЛОТИТЕЛИ: МИНЕРАЛЫ СОДЕРЖАЩИЕ БОР И РТУТЬ
Описание слайда:
МИНЕРАЛЫ ПОГЛОТИТЕЛИ НЕЙТРОНОВ 1 – ОЧЕНЬ СЛАБЫЕ ПОГЛОТИТЕЛИ НЕЙТРОНОВ: ГРАФИТ, АЛМАЗ, ВИСМУТ (nх0,001 барн) 2 – СЛАБОАКТИВНЫЕ ПОГЛОТИТЕЛИ: МАГНЕЗИТ, КВАРЦ, МОНТМОРИЛЛОНИТ И ДР. (nx0,1 барн) 3 – СРЕДНЕАКТИВНЫЕ ПОГЛОТИТЕЛИ: ПИРИТ, АНГИДРИТ, ГИПС, КАОЛИНИТ (n барн) 4 – ПОВЫШЕННО АКТИВНЫЕ ПОГЛОТИТЕЛИ: ЗОЛОТО, СЕРЕБРО, ГАЛИТ, СИЛЬВИН И ДР.(10 барн) 5 – АКТИВНЫЕ ПОГЛОТИТЕЛИ: БУРА, ТУРМАЛИН, КИНОВАРЬ, ХАЛЬКОПИРИТ И ДР. (до 100 барн) 6 – ЧРЕЗВЫЧАЙНО АКТИВНЫЕ ПОГЛОТИТЕЛИ: МИНЕРАЛЫ СОДЕРЖАЩИЕ БОР И РТУТЬ

Слайд 23


ТВЕРДАЯ ФАЗА ЗАМЕДЛЯЮЩАЯ СПОСОБНОСТЬ ВОЗРАСТАЕТ С УВЕЛИЧЕНИЕМ СОДЕРЖАНИЯ ГЛИНИСТЫХ МИНЕРАЛОВ, ПОЛЕВЫХ ШПАТОВ И КАЛЬЦИТА, С РОСТОМ СОДЕРЖАНИЯ В ТВЕРДОЙ ФАЗЕ КРИСТАЛЛИЗАЦИОННОЙ ВОДЫ. БОР – АНОМАЛЬНЫЙ ЗАМЕДЛИТЕЛЬ
Описание слайда:
ТВЕРДАЯ ФАЗА ЗАМЕДЛЯЮЩАЯ СПОСОБНОСТЬ ВОЗРАСТАЕТ С УВЕЛИЧЕНИЕМ СОДЕРЖАНИЯ ГЛИНИСТЫХ МИНЕРАЛОВ, ПОЛЕВЫХ ШПАТОВ И КАЛЬЦИТА, С РОСТОМ СОДЕРЖАНИЯ В ТВЕРДОЙ ФАЗЕ КРИСТАЛЛИЗАЦИОННОЙ ВОДЫ. БОР – АНОМАЛЬНЫЙ ЗАМЕДЛИТЕЛЬ

Слайд 24


НЕЙТРОННАЯ АКТИВНОСТИ
Описание слайда:
НЕЙТРОННАЯ АКТИВНОСТИ

Слайд 25


ТВЕРДАЯ ФАЗА
Описание слайда:
ТВЕРДАЯ ФАЗА

Слайд 26


ЖИДКОСТИ И ГАЗЫ ЖИДКОСТИ: Н2О +NaCl и т.д. ВОДОРОД - ОПТИМАЛЬНЫЙ ЗАМЕДЛИТЕЛЬ ХЛОР – ПОВЫШЕННОЕ СЕЧЕНИЕ ЗАХВАТА Na, Ca, Mg – ОДИНАКОВЫЕ СЕЧЕНИЯ ЗАХВАТА ГАЗЫ =f ( молекулярного веса, температуры, давления)
Описание слайда:
ЖИДКОСТИ И ГАЗЫ ЖИДКОСТИ: Н2О +NaCl и т.д. ВОДОРОД - ОПТИМАЛЬНЫЙ ЗАМЕДЛИТЕЛЬ ХЛОР – ПОВЫШЕННОЕ СЕЧЕНИЕ ЗАХВАТА Na, Ca, Mg – ОДИНАКОВЫЕ СЕЧЕНИЯ ЗАХВАТА ГАЗЫ =f ( молекулярного веса, температуры, давления)

Слайд 27


Горные породы ап = (1-Кп-Кгл)ат + Кглагл +КпКвав + Кп(1-Кв)анг, где ап = 1/τд – макроскопическое сечение захвата в нефтеводо- или газоводонасыщенной глинистой породе
Описание слайда:
Горные породы ап = (1-Кп-Кгл)ат + Кглагл +КпКвав + Кп(1-Кв)анг, где ап = 1/τд – макроскопическое сечение захвата в нефтеводо- или газоводонасыщенной глинистой породе

Слайд 28


ГОРНЫЕ ПОРОДЫ
Описание слайда:
ГОРНЫЕ ПОРОДЫ

Слайд 29


Вопросы для самоконтроля Типы взаимодействия быстрых и тепловых нейтронов с веществом. Какова их петрофизическая информативность? Каков физический смысл длины замедления и длины миграции нейтронов? Перечислите параметры, характеризующие диффузионные свойств горных пород.
Описание слайда:
Вопросы для самоконтроля Типы взаимодействия быстрых и тепловых нейтронов с веществом. Какова их петрофизическая информативность? Каков физический смысл длины замедления и длины миграции нейтронов? Перечислите параметры, характеризующие диффузионные свойств горных пород.

Слайд 30


Нейтронная активность, слайд №30
