Слайд 1

Описание слайда:

Общая характеристика процессов сбора, хранения, передачи и обработки и обработки информации… к.т.н. доцент Зубарев И.В. Кафедра электропривода, автоматики и управления в технических системах (ЭАУТС)

Слайд 2

Описание слайда:

Основными информационными процессами являются:

Слайд 3

Описание слайда:

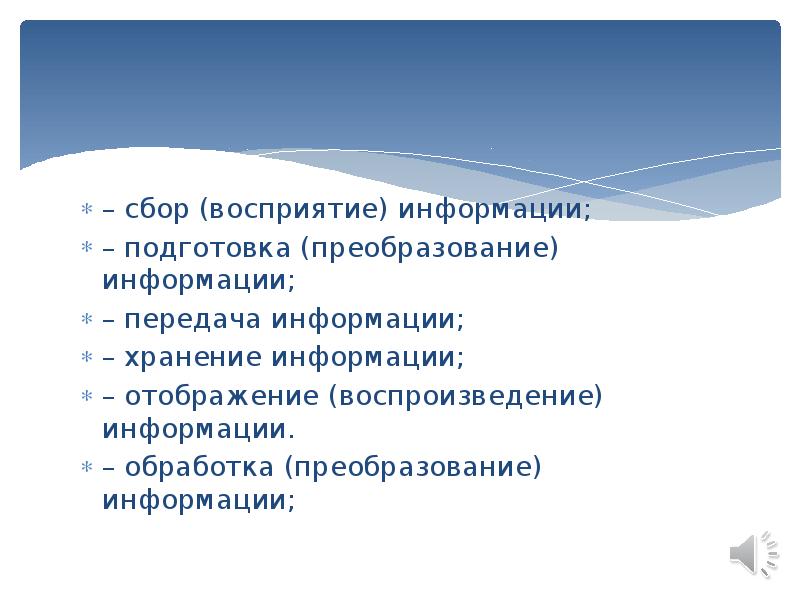

– сбор (восприятие) информации; – сбор (восприятие) информации; – подготовка (преобразование) информации; – передача информации; – хранение информации; – отображение (воспроизведение) информации. – обработка (преобразование) информации;

Слайд 4

Описание слайда:

На этапе восприятия информации осуществляется целенаправленное извлечение и анализ информации о каком-либо объекте (процессе), в результате чего формируется образ объекта, проводятся его опознание и оценка. Главная задача на этом этапе – отделить полезную информацию от мешающей (шумов), что в ряде случаев связано со значительными трудностями. На этапе восприятия информации осуществляется целенаправленное извлечение и анализ информации о каком-либо объекте (процессе), в результате чего формируется образ объекта, проводятся его опознание и оценка. Главная задача на этом этапе – отделить полезную информацию от мешающей (шумов), что в ряде случаев связано со значительными трудностями.

Слайд 5

Описание слайда:

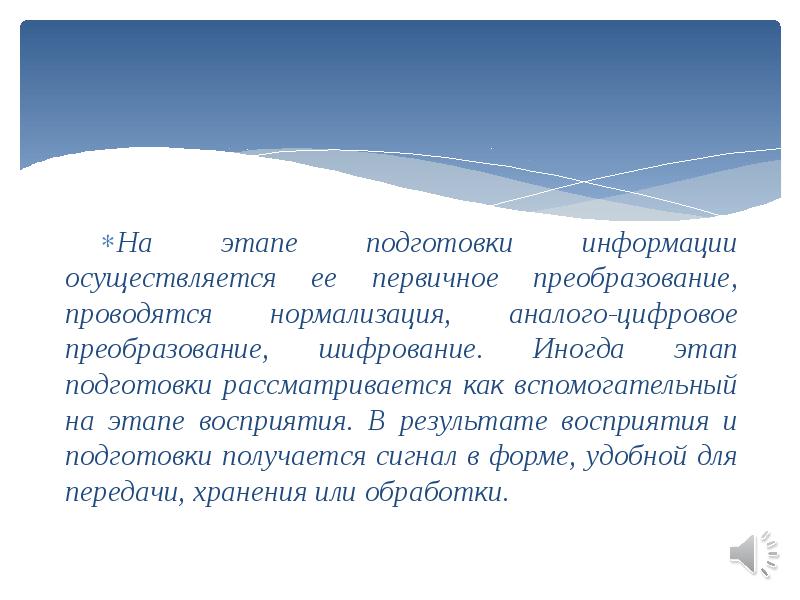

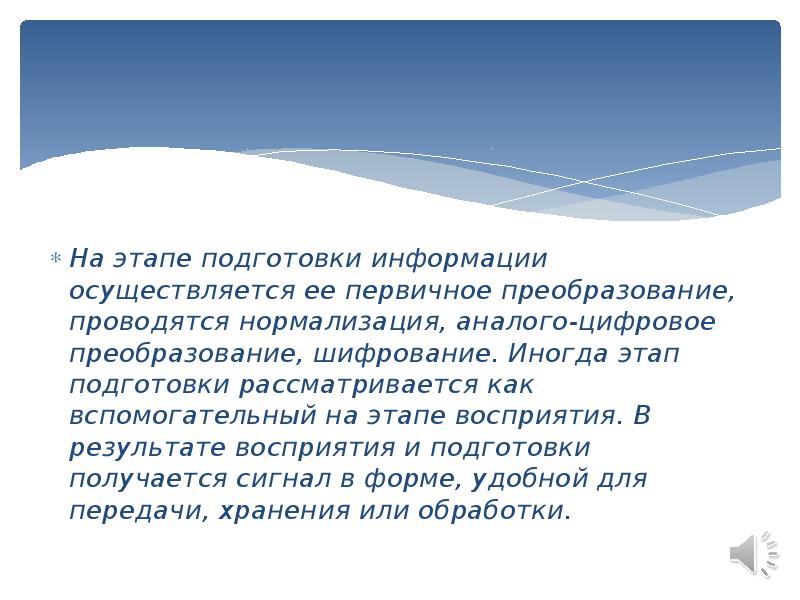

На этапе подготовки информации осуществляется ее первичное преобразование, проводятся нормализация, аналого-цифровое преобразование, шифрование. Иногда этап подготовки рассматривается как вспомогательный на этапе восприятия. В результате восприятия и подготовки получается сигнал в форме, удобной для передачи, хранения или обработки. На этапе подготовки информации осуществляется ее первичное преобразование, проводятся нормализация, аналого-цифровое преобразование, шифрование. Иногда этап подготовки рассматривается как вспомогательный на этапе восприятия. В результате восприятия и подготовки получается сигнал в форме, удобной для передачи, хранения или обработки.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

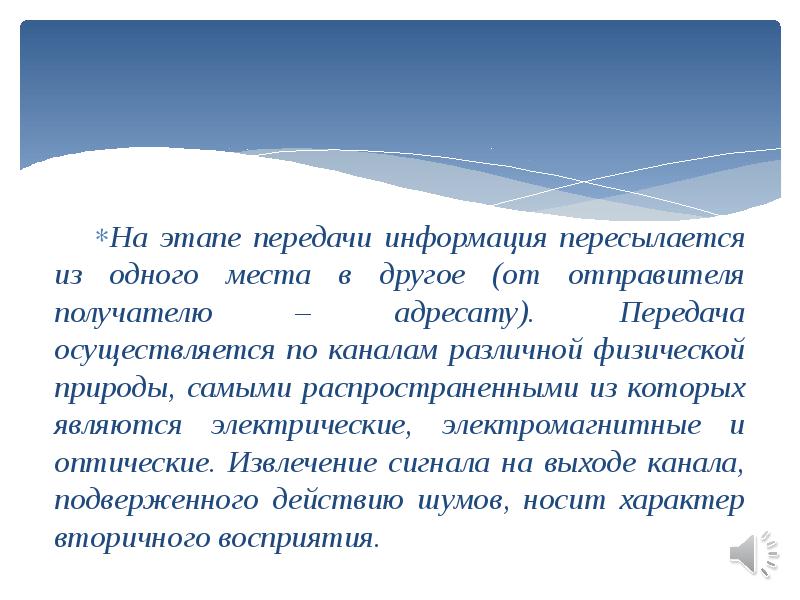

На этапе передачи информация пересылается из одного места в другое (от отправителя получателю – адресату). Передача осуществляется по каналам различной физической природы, самыми распространенными из которых являются электрические, электромагнитные и оптические. Извлечение сигнала на выходе канала, подверженного действию шумов, носит характер вторичного восприятия. На этапе передачи информация пересылается из одного места в другое (от отправителя получателю – адресату). Передача осуществляется по каналам различной физической природы, самыми распространенными из которых являются электрические, электромагнитные и оптические. Извлечение сигнала на выходе канала, подверженного действию шумов, носит характер вторичного восприятия.

Слайд 8

Описание слайда:

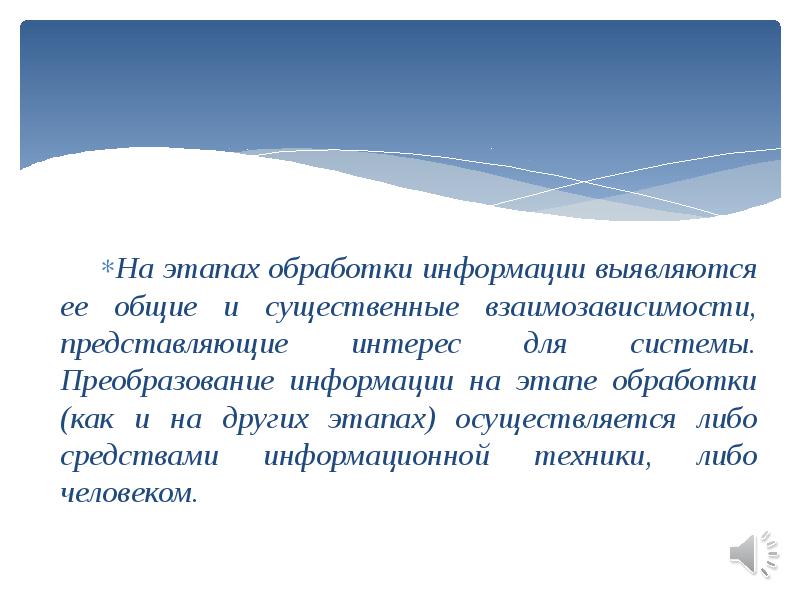

На этапах обработки информации выявляются ее общие и существенные взаимозависимости, представляющие интерес для системы. Преобразование информации на этапе обработки (как и на других этапах) осуществляется либо средствами информационной техники, либо человеком. На этапах обработки информации выявляются ее общие и существенные взаимозависимости, представляющие интерес для системы. Преобразование информации на этапе обработки (как и на других этапах) осуществляется либо средствами информационной техники, либо человеком.

Слайд 9

Описание слайда:

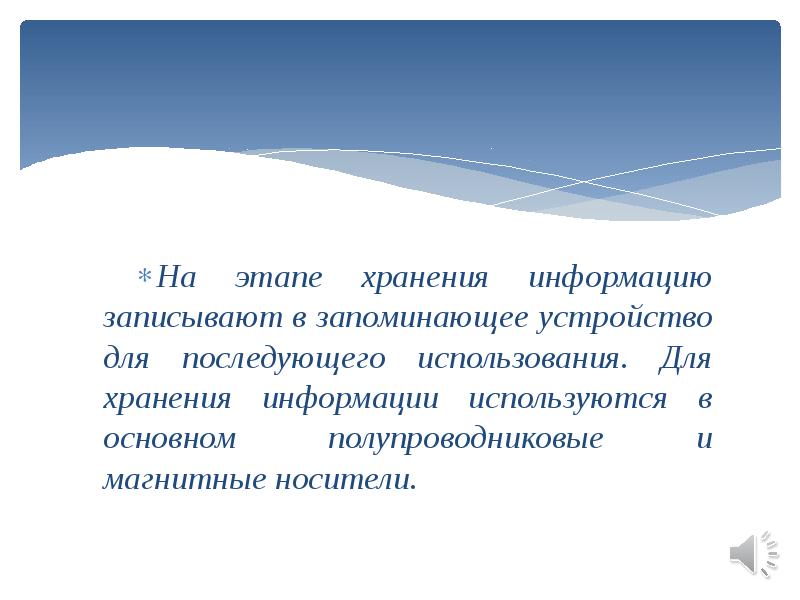

На этапе хранения информацию записывают в запоминающее устройство для последующего использования. Для хранения информации используются в основном полупроводниковые и магнитные носители. На этапе хранения информацию записывают в запоминающее устройство для последующего использования. Для хранения информации используются в основном полупроводниковые и магнитные носители.

Слайд 10

Описание слайда:

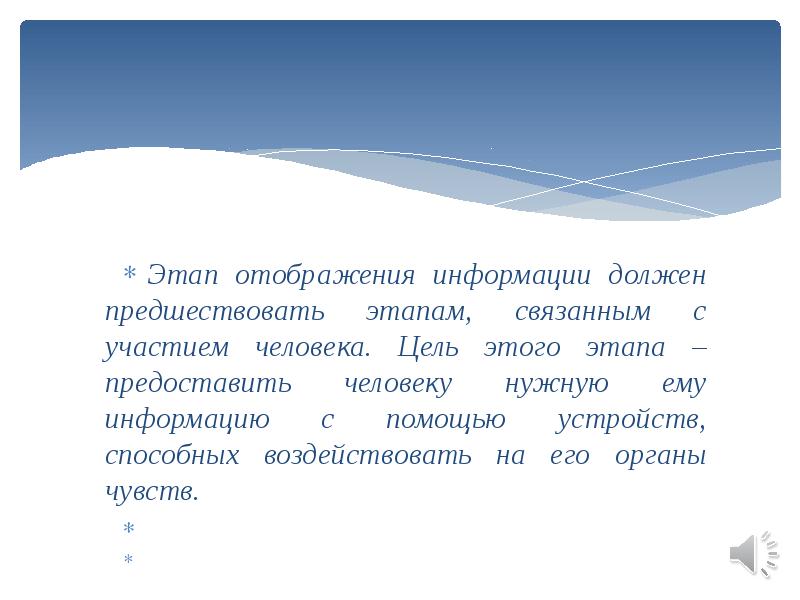

Этап отображения информации должен предшествовать этапам, связанным с участием человека. Цель этого этапа – предоставить человеку нужную ему информацию с помощью устройств, способных воздействовать на его органы чувств. Этап отображения информации должен предшествовать этапам, связанным с участием человека. Цель этого этапа – предоставить человеку нужную ему информацию с помощью устройств, способных воздействовать на его органы чувств.

Слайд 11

Описание слайда:

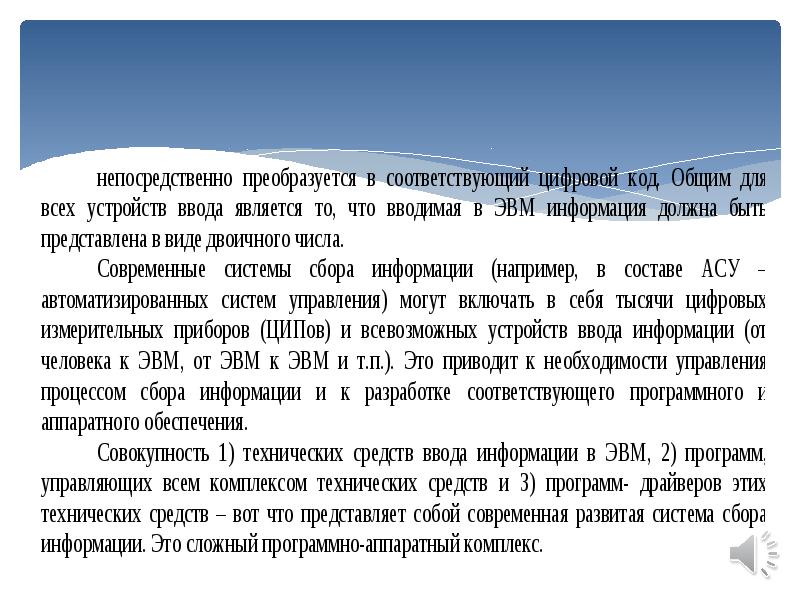

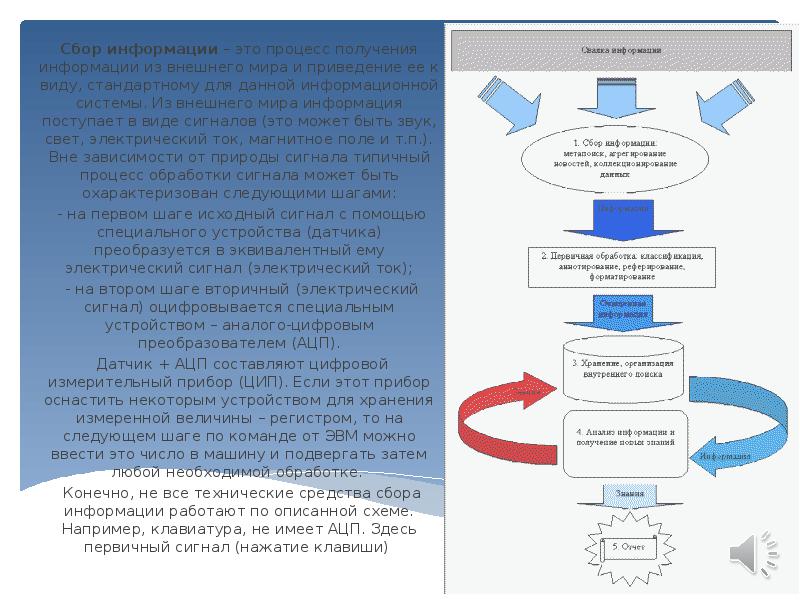

Сбор информации – это процесс получения информации из внешнего мира и приведение ее к виду, стандартному для данной информационной системы. Из внешнего мира информация поступает в виде сигналов (это может быть звук, свет, электрический ток, магнитное поле и т.п.). Вне зависимости от природы сигнала типичный процесс обработки сигнала может быть охарактеризован следующими шагами: - на первом шаге исходный сигнал с помощью специального устройства (датчика) преобразуется в эквивалентный ему электрический сигнал (электрический ток); - на втором шаге вторичный (электрический сигнал) оцифровывается специальным устройством – аналого-цифровым преобразователем (АЦП). Датчик + АЦП составляют цифровой измерительный прибор (ЦИП). Если этот прибор оснастить некоторым устройством для хранения измеренной величины – регистром, то на следующем шаге по команде от ЭВМ можно ввести это число в машину и подвергать затем любой необходимой обработке. Конечно, не все технические средства сбора информации работают по описанной схеме. Например, клавиатура, не имеет АЦП. Здесь первичный сигнал (нажатие клавиши)

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

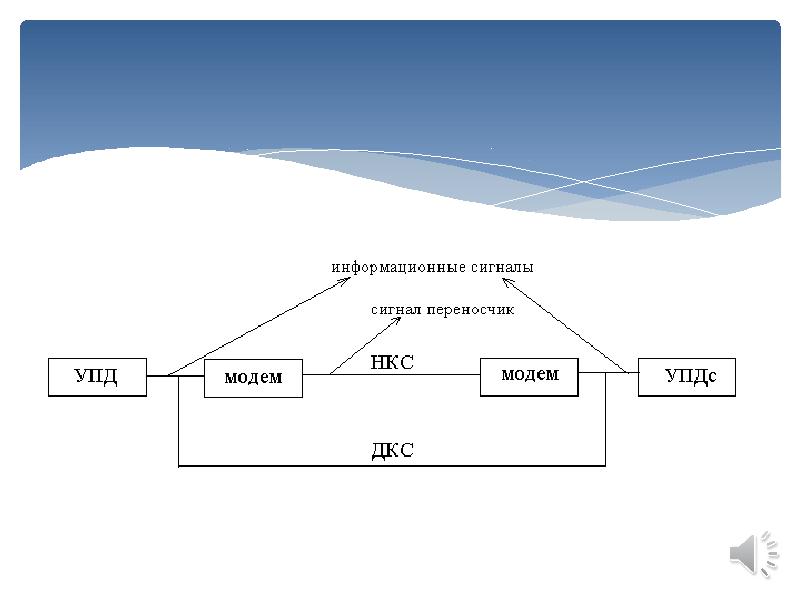

Передача информации Передача информации Необходимость передачи информации возникает, т.к., как правило, в современных ИС места сбора и места обработки информации территориально удалены друг от друга. Взаимодействие между ними осуществляется за счет обмена данными (Данные – это информация, представленная в формализованном виде). Доставка данных производится по заданному адресу с использованием сетей передачи данных. Кроме того, в современных условиях большое распространение получила распределенная обработка информации, при этом сети передачи данных превращаются в информационно – вычислительные сети (ИВС). Важнейшим звеном ИВС является канал передачи данных, структурная схема которого имеет вид:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

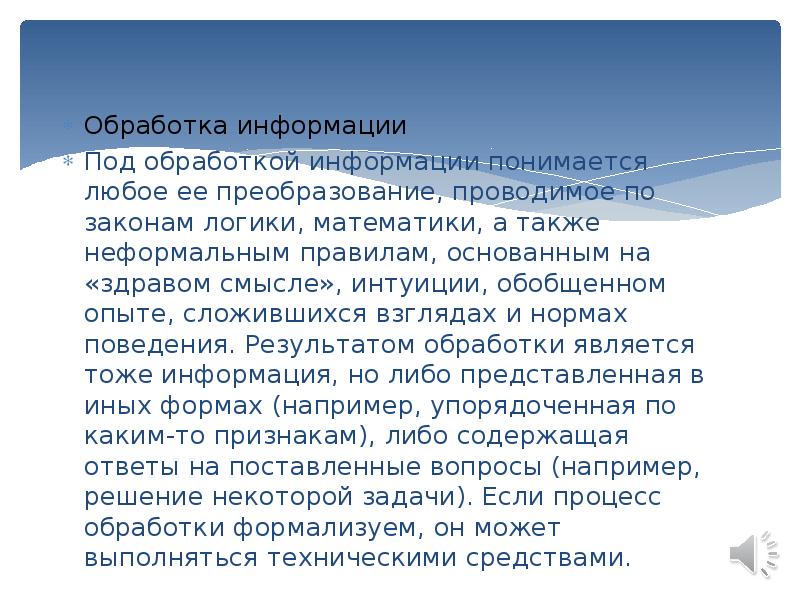

Обработка информации Обработка информации Под обработкой информации понимается любое ее преобразование, проводимое по законам логики, математики, а также неформальным правилам, основанным на «здравом смысле», интуиции, обобщенном опыте, сложившихся взглядах и нормах поведения. Результатом обработки является тоже информация, но либо представленная в иных формах (например, упорядоченная по каким-то признакам), либо содержащая ответы на поставленные вопросы (например, решение некоторой задачи). Если процесс обработки формализуем, он может выполняться техническими средствами.

Слайд 17

Описание слайда:

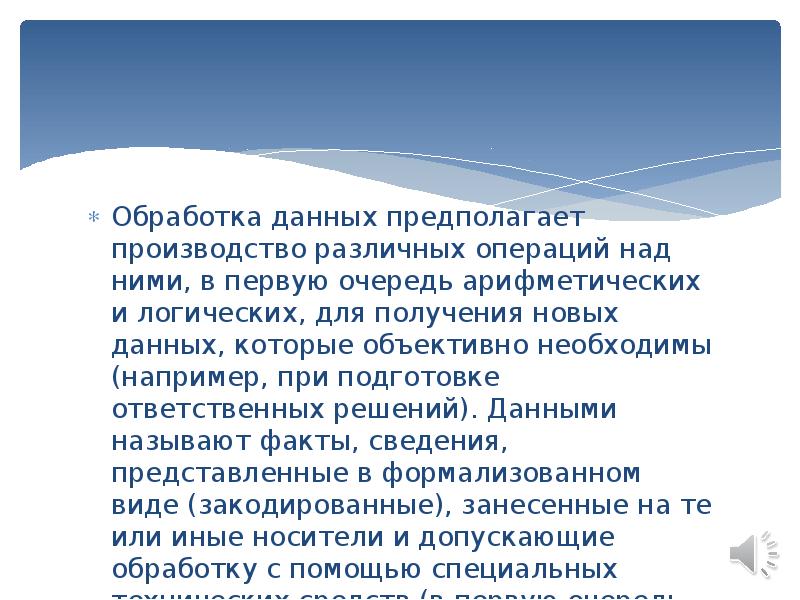

Обработка данных предполагает производство различных операций над ними, в первую очередь арифметических и логических, для получения новых данных, которые объективно необходимы (например, при подготовке ответственных решений). Данными называют факты, сведения, представленные в формализованном виде (закодированные), занесенные на те или иные носители и допускающие обработку с помощью специальных технических средств (в первую очередь ЭВМ). Обработка данных предполагает производство различных операций над ними, в первую очередь арифметических и логических, для получения новых данных, которые объективно необходимы (например, при подготовке ответственных решений). Данными называют факты, сведения, представленные в формализованном виде (закодированные), занесенные на те или иные носители и допускающие обработку с помощью специальных технических средств (в первую очередь ЭВМ).

Слайд 18

Описание слайда:

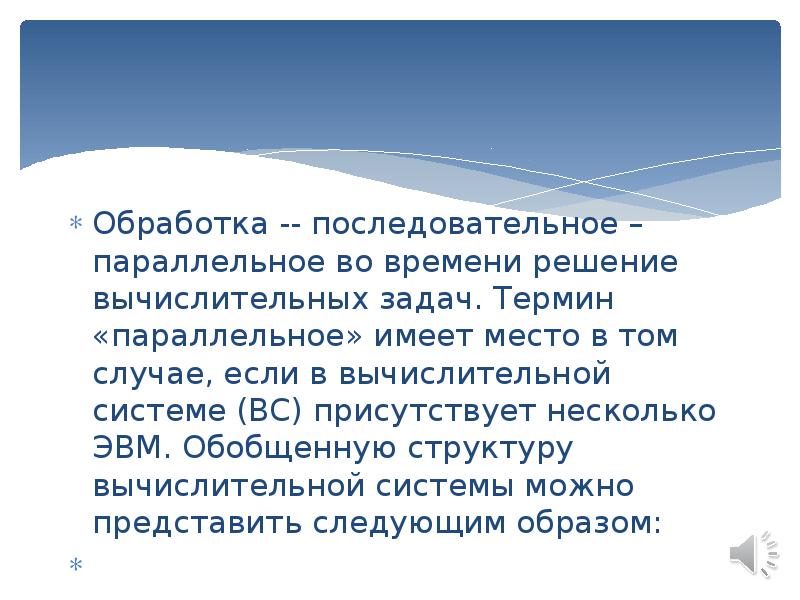

Обработка -- последовательное – параллельное во времени решение вычислительных задач. Термин «параллельное» имеет место в том случае, если в вычислительной системе (ВС) присутствует несколько ЭВМ. Обобщенную структуру вычислительной системы можно представить следующим образом: Обработка -- последовательное – параллельное во времени решение вычислительных задач. Термин «параллельное» имеет место в том случае, если в вычислительной системе (ВС) присутствует несколько ЭВМ. Обобщенную структуру вычислительной системы можно представить следующим образом:

Слайд 19

Описание слайда:

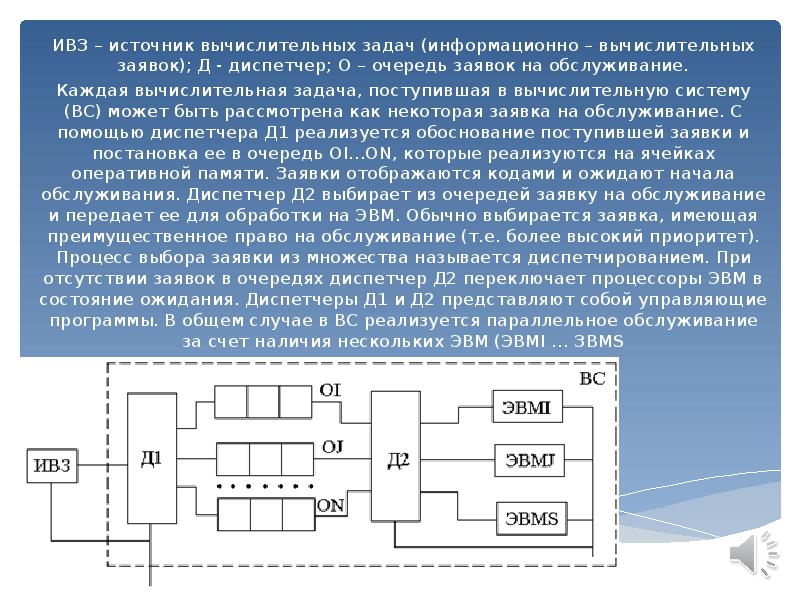

ИВЗ – источник вычислительных задач (информационно – вычислительных заявок); Д - диспетчер; О – очередь заявок на обслуживание. Каждая вычислительная задача, поступившая в вычислительную систему (ВС) может быть рассмотрена как некоторая заявка на обслуживание. С помощью диспетчера Д1 реализуется обоснование поступившей заявки и постановка ее в очередь OI…ON, которые реализуются на ячейках оперативной памяти. Заявки отображаются кодами и ожидают начала обслуживания. Диспетчер Д2 выбирает из очередей заявку на обслуживание и передает ее для обработки на ЭВМ. Обычно выбирается заявка, имеющая преимущественное право на обслуживание (т.е. более высокий приоритет). Процесс выбора заявки из множества называется диспетчированием. При отсутствии заявок в очередях диспетчер Д2 переключает процессоры ЭВМ в состояние ожидания. Диспетчеры Д1 и Д2 представляют собой управляющие программы. В общем случае в ВС реализуется параллельное обслуживание за счет наличия нескольких ЭВМ (ЭВМI … ЗВМS

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

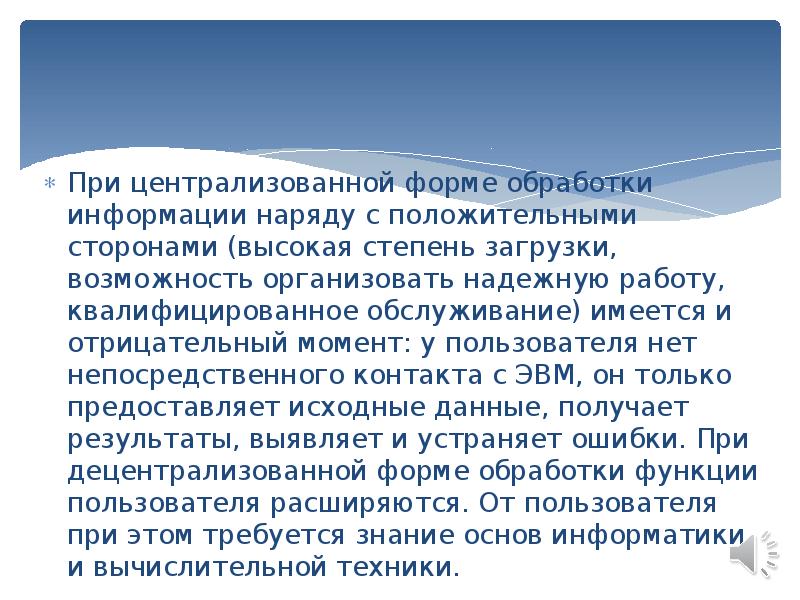

При централизованной форме обработки информации наряду с положительными сторонами (высокая степень загрузки, возможность организовать надежную работу, квалифицированное обслуживание) имеется и отрицательный момент: у пользователя нет непосредственного контакта с ЭВМ, он только предоставляет исходные данные, получает результаты, выявляет и устраняет ошибки. При децентрализованной форме обработки функции пользователя расширяются. От пользователя при этом требуется знание основ информатики и вычислительной техники. При централизованной форме обработки информации наряду с положительными сторонами (высокая степень загрузки, возможность организовать надежную работу, квалифицированное обслуживание) имеется и отрицательный момент: у пользователя нет непосредственного контакта с ЭВМ, он только предоставляет исходные данные, получает результаты, выявляет и устраняет ошибки. При децентрализованной форме обработки функции пользователя расширяются. От пользователя при этом требуется знание основ информатики и вычислительной техники.

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

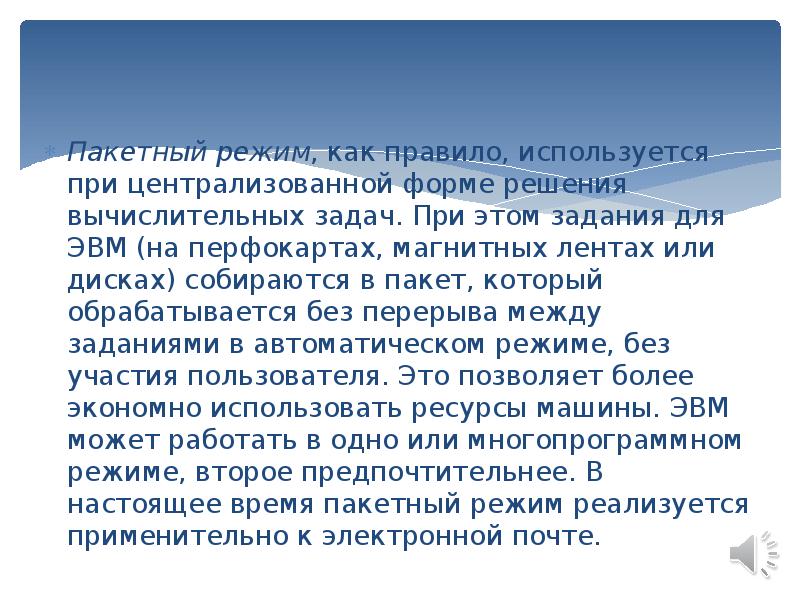

Пакетный режим, как правило, используется при централизованной форме решения вычислительных задач. При этом задания для ЭВМ (на перфокартах, магнитных лентах или дисках) собираются в пакет, который обрабатывается без перерыва между заданиями в автоматическом режиме, без участия пользователя. Это позволяет более экономно использовать ресурсы машины. ЭВМ может работать в одно или многопрограммном режиме, второе предпочтительнее. В настоящее время пакетный режим реализуется применительно к электронной почте. Пакетный режим, как правило, используется при централизованной форме решения вычислительных задач. При этом задания для ЭВМ (на перфокартах, магнитных лентах или дисках) собираются в пакет, который обрабатывается без перерыва между заданиями в автоматическом режиме, без участия пользователя. Это позволяет более экономно использовать ресурсы машины. ЭВМ может работать в одно или многопрограммном режиме, второе предпочтительнее. В настоящее время пакетный режим реализуется применительно к электронной почте.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

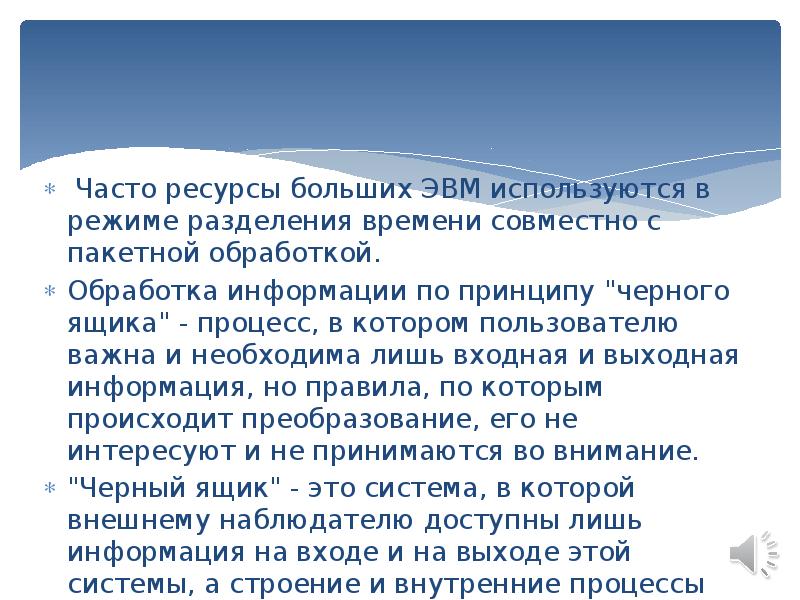

Часто ресурсы больших ЭВМ используются в режиме разделения времени совместно с пакетной обработкой. Часто ресурсы больших ЭВМ используются в режиме разделения времени совместно с пакетной обработкой. Обработка информации по принципу "черного ящика" - процесс, в котором пользователю важна и необходима лишь входная и выходная информация, но правила, по которым происходит преобразование, его не интересуют и не принимаются во внимание. "Черный ящик" - это система, в которой внешнему наблюдателю доступны лишь информация на входе и на выходе этой системы, а строение и внутренние процессы неизвестны.

Слайд 27

Описание слайда:

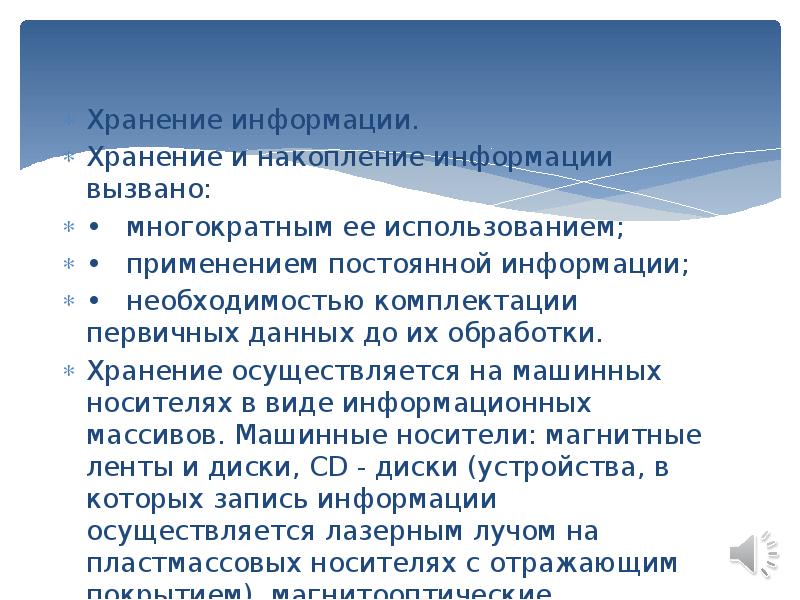

Хранение информации. Хранение информации. Хранение и накопление информации вызвано: • многократным ее использованием; • применением постоянной информации; • необходимостью комплектации первичных данных до их обработки. Хранение осуществляется на машинных носителях в виде информационных массивов. Машинные носители: магнитные ленты и диски, СD - диски (устройства, в которых запись информации осуществляется лазерным лучом на пластмассовых носителях с отражающим покрытием), магнитооптические устройства
