Слайд 1

Описание слайда:

Тема №3: «Насосы технических средств службы горючего». Занятие № 1: «Общие сведения о насосах, основные типы и классификация насосов. Основные эксплуатационные показатели насосов».

Слайд 2

Описание слайда:

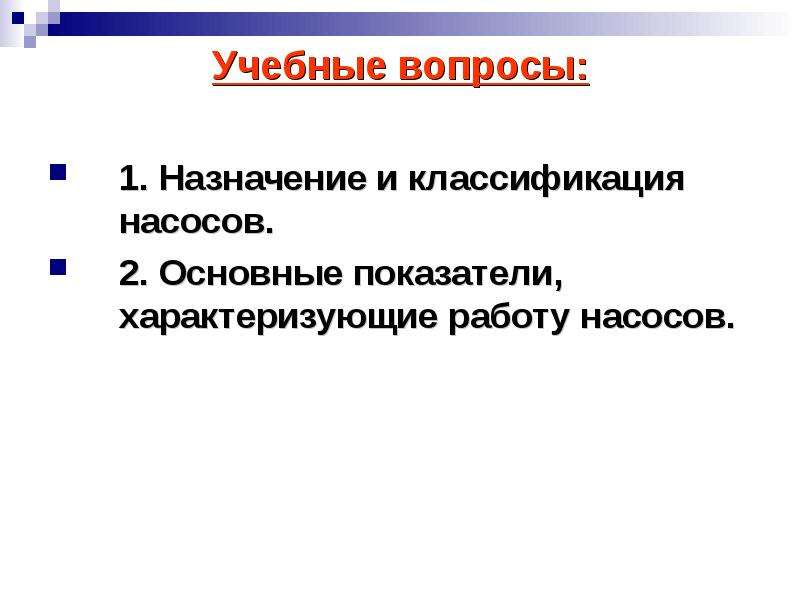

Учебные вопросы: Учебные вопросы: 1. Назначение и классификация насосов. 2. Основные показатели, характеризующие работу насосов.

Слайд 3

Описание слайда:

Литература: Литература: 1."Технические средства службы горючего" Учебник, ВАТТ 2."Насосы технических средств службы горючего" Курс лекций, ч. 1, 2, изд. УВВТУ - 1978 года.

Слайд 4

Описание слайда:

В общем случае работа насоса заключается в увеличении значений величин, составляющих полную удельную энергию жидкости, которая выражается уравнением Бернулли: где: Е - полная удельная энергия жидкости, м Z - удельная энергия положения, м ; -удельная потенциальная энергия давления, м ; - удельная кинетическая энергия, м .

Слайд 5

Описание слайда:

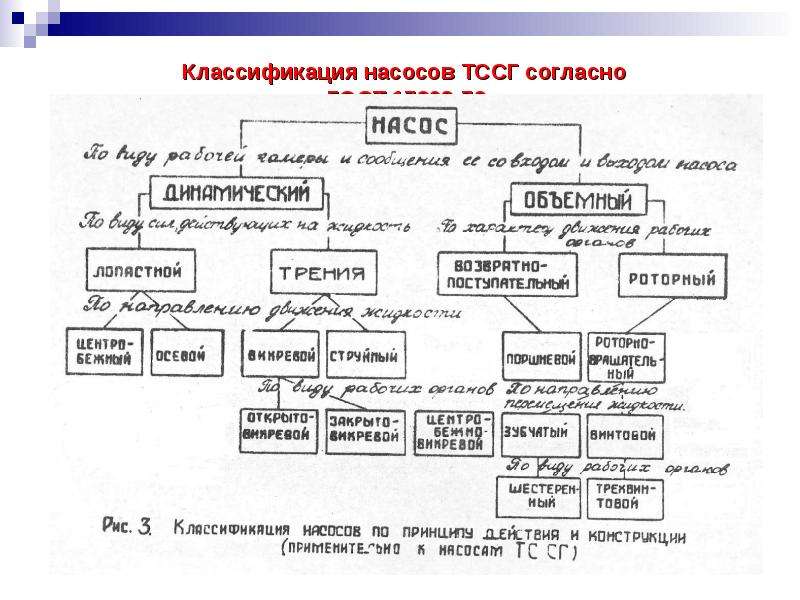

Классификация насосов ТССГ согласно ГОСТ 17398-72

Слайд 6

Описание слайда:

Динамические насосы

Слайд 7

Описание слайда:

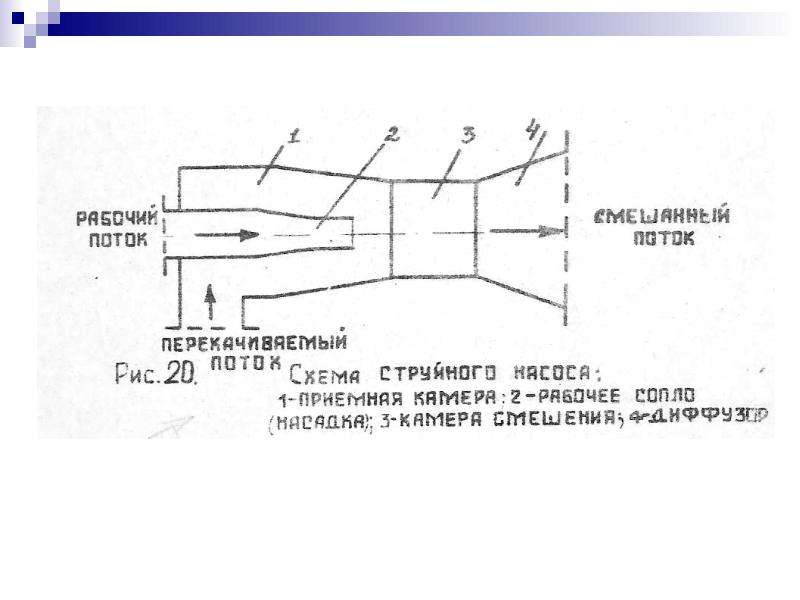

Слайд 8

Описание слайда:

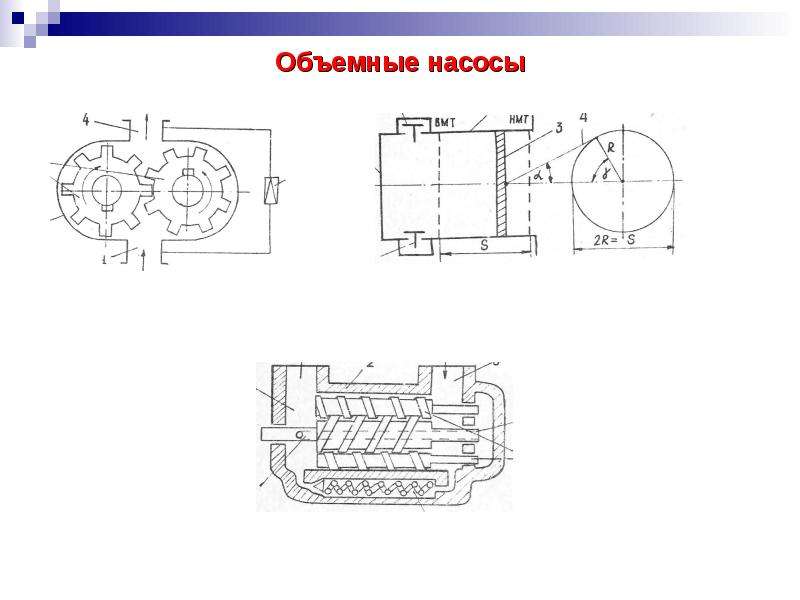

Объемные насосы

Слайд 9

Описание слайда:

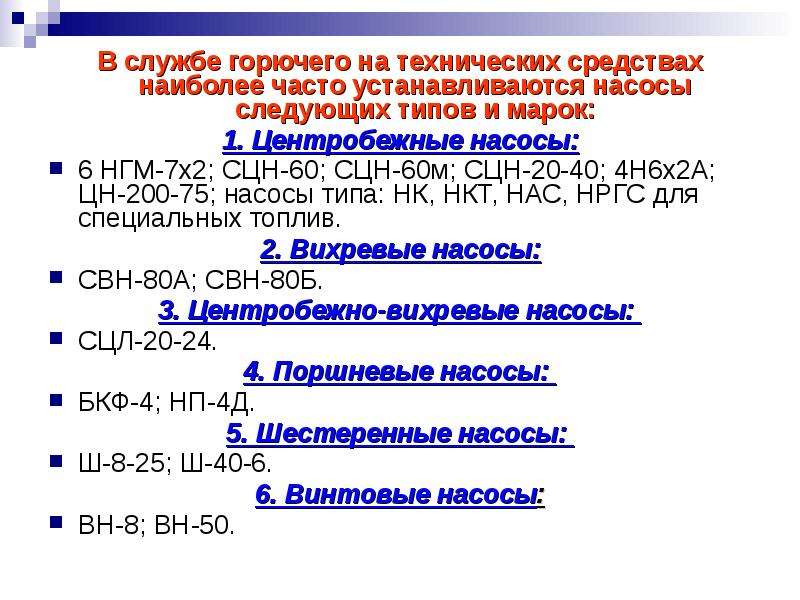

В службе горючего на технических средствах наиболее часто устанавливаются насосы следующих типов и марок: В службе горючего на технических средствах наиболее часто устанавливаются насосы следующих типов и марок: 1. Центробежные насосы: 6 НГМ-7х2; СЦН-60; СЦН-60м; СЦН-20-40; 4Н6х2А; ЦН-200-75; насосы типа: НК, НКТ, НАС, НРГС для специальных топлив. 2. Вихревые насосы: СВН-80А; СВН-80Б. 3. Центробежно-вихревые насосы: СЦЛ-20-24. 4. Поршневые насосы: БКФ-4; НП-4Д. 5. Шестеренные насосы: Ш-8-25; Ш-40-6. 6. Винтовые насосы: ВН-8; ВН-50.

Слайд 10

Описание слайда:

Принципиальная схема перекачки

Слайд 11

Описание слайда:

2. Основные показатели, характеризующие работу насоса. К основным техническим показателям, характеризующим работу насоса относятся: Q - подача, м3/ч; Р - давление (только для объемных насосов), Па; Н - напор (только для динамических насосов), м; - допускаемая вакуумметрическая высота всасывания, м; N - мощность, Вт; - коэффициент полезного действия; n - частота вращения, об/мин. - геометрическая высота всасывания; - геометрическая высота нагнетания; - полная геометрическая высота подачи.

Слайд 12

Описание слайда:

2.1. Подача. 2.1. Подача. Подача насоса - это количество жидкой среды, подаваемой насосом в единицу времени. Различают: объемную подачу; массовую подачу. Объемная подача - это объем жидкой среды, подаваемой насосом в единицу времени. Измеряется в м3/с, м3/ч. л/мин. и др. Массовая подача - это масса жидкой среды, подаваемой насосом в единицу времени. Измеряется в кг/с, кг/мин, т/час и др. Соотношение объемной и массовой подачи определяется зависимостью: Q’ = Q х где: Q’ - массовая подача, кг/ч; Q - объемная подача, м3/ч; - плотность жидкой среды, кг/м3.

Слайд 13

Описание слайда:

Давление насоса. Давление насоса. Давление насоса - это показатель, выражающий величину энергии, которая сообщается насосом 1м3 перекачиваемой жидкости. Основной единицей измерения в системе "СИ" является Па (Паскаль). где: - давление насоса, Па; - давление на выходе насоса, Па (показание манометра); - давление на входе в насос, Па (показание вакуумметра). В приведенной формуле знак "+" берется тогда, когда на входе в насос разрежение, знак "-" соответствует избыточному давлению на входе в насос (когда ось насоса расположена ниже отметки расположения перекачиваемой жидкости или когда жидкость подается в насос из другого насоса с подпором).

Слайд 14

Описание слайда:

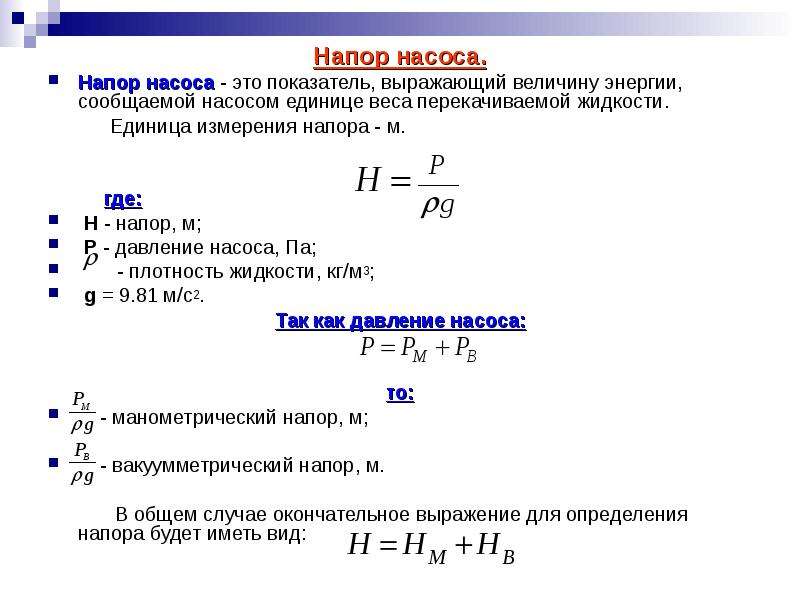

Напор насоса. Напор насоса. Напор насоса - это показатель, выражающий величину энергии, сообщаемой насосом единице веса перекачиваемой жидкости. Единица измерения напора - м. где: Н - напор, м; Р - давление насоса, Па; - плотность жидкости, кг/м3; g = 9.81 м/с2. Так как давление насоса: то: - манометрический напор, м; - вакуумметрический напор, м. В общем случае окончательное выражение для определения напора будет иметь вид:

Слайд 15

Описание слайда:

Мощность насоса. Мощность насоса. Мощность насоса - это количество энергии, затраченное на перекачку жидкости в единицу времени. Единица измерения мощности - кВт. Работа насоса с энергетической точки зрения оценивается несколькими видами мощности. Полезная мощность - это мощность, сообщаемая насосом подаваемой жидкости, или мощность, затрачиваемая насосом на создание действительного напора и действительной подачи. ; , кВт. Кроме того, различают мощность объемных потерь, и мощность гидравлических потерь, мощность механических потерь, гидравлическую мощность. Полная мощность - это вся потребляемая насосом мощность: , кВт.

Слайд 16

Описание слайда:

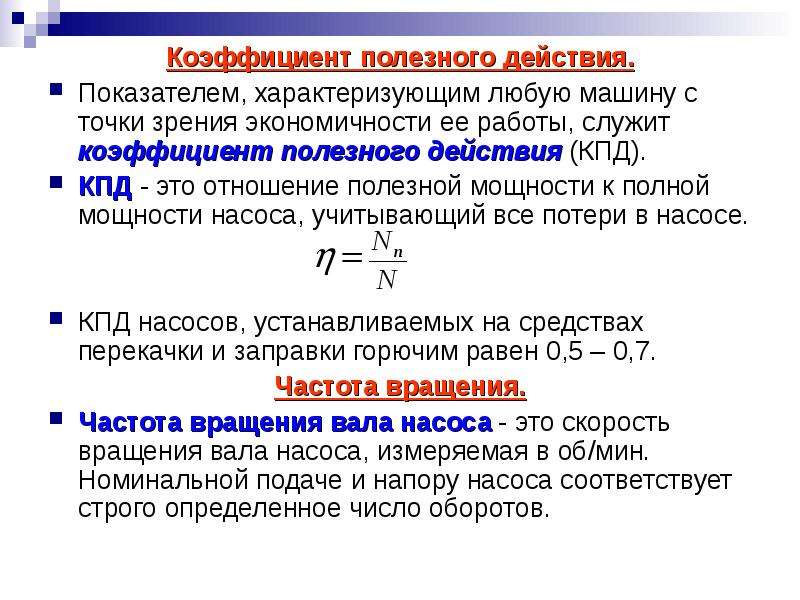

Коэффициент полезного действия. Коэффициент полезного действия. Показателем, характеризующим любую машину с точки зрения экономичности ее работы, служит коэффициент полезного действия (КПД). КПД - это отношение полезной мощности к полной мощности насоса, учитывающий все потери в насосе. КПД насосов, устанавливаемых на средствах перекачки и заправки горючим равен 0,5 – 0,7. Частота вращения. Частота вращения вала насоса - это скорость вращения вала насоса, измеряемая в об/мин. Номинальной подаче и напору насоса соответствует строго определенное число оборотов.
