Слайд 1

Описание слайда:

Определение Схемой называется конструкторский документ, на котором показаны в виде условных изображений или обозначений составные части изделия, их взаимное расположение и связи. Схемы подразделяют по виду элементов и типу; зависящему от связей и основного назначения схемы.

Слайд 2

Описание слайда:

Определения Согласно ГОСТ 2.701-2008 структурными единицами изделия могут быть: элемент схемы – составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части, имеющие самостоятельное назначение (резистор, трансформатор, насос, распределитель, муфта и т.п.); устройство – совокупность элементов, представляющая единую конструкцию (блок, плата, шкаф, механизм, разделительная панель и т. п.), которая может и не иметь определенного функционального назначения; функциональная группа – совокупность элементов, выполняющих в изделии определенную функции и не объединенных в одну конструкцию; функциональная часть – элемент, устройство, функциональная группа; функциональная цепь – линия, канал, тракт определенного назначения (канал звука, видео канал, тракт СВЧ и т. п.); линия взаимосвязи – отрезок линии, указывающий на наличие связи между функциональными участками изделий.

Слайд 3

Описание слайда:

Виды и типы схем Виды схем обозначают Типы схем обозначают следующими буквами: следующими цифрами: электрическая — Э, структурная — 1; гидравлическая — Г; функциональная — 2; пневматическая — П; принципиальная — 3; кинематическая — К; соединений — 4; комбинированная — С. подключения — 5; общая — 6; расположения — 7.

Слайд 4

Описание слайда:

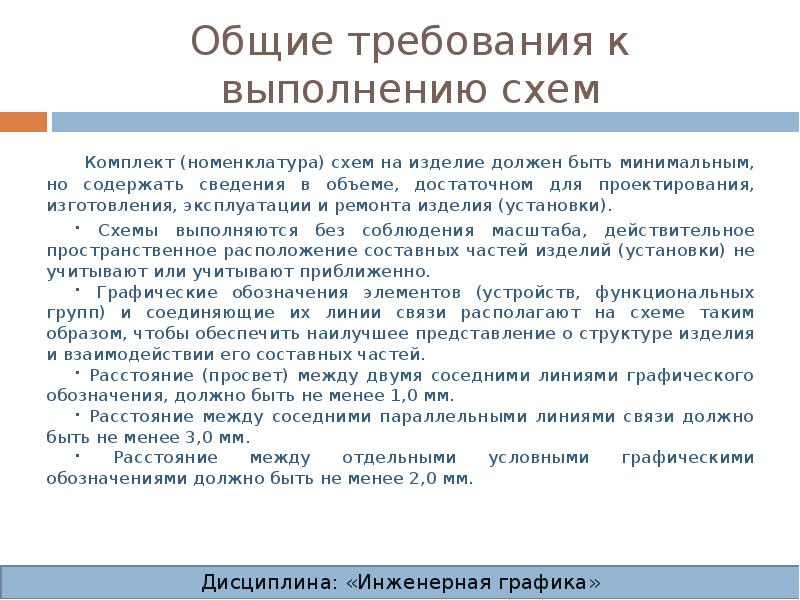

Общие требования к выполнению схем Комплект (номенклатура) схем на изделие должен быть минимальным, но содержать сведения в объеме, достаточном для проектирования, изготовления, эксплуатации и ремонта изделия (установки). Схемы выполняются без соблюдения масштаба, действительное пространственное расположение составных частей изделий (установки) не учитывают или учитывают приближенно. Графические обозначения элементов (устройств, функциональных групп) и соединяющие их линии связи располагают на схеме таким образом, чтобы обеспечить наилучшее представление о структуре изделия и взаимодействии его составных частей. Расстояние (просвет) между двумя соседними линиями графического обозначения, должно быть не менее 1,0 мм. Расстояние между соседними параллельными линиями связи должно быть не менее 3,0 мм. Расстояние между отдельными условными графическими обозначениями должно быть не менее 2,0 мм.

Слайд 5

Описание слайда:

Общие требования к выполнению схем При выполнении схем применяют, как правило, условные графические обозначения, установленные стандартами ЕСКД, а также обозначения, построенные на их основе. При необходимости применяют нестандартные условные графические обозначения. Условные графические обозначения элементов изображают в размерах, установленных в стандартах условных графических обозначений. При необходимости все размеры графических обозначений допускается пропорционально изменять. Графические обозначения на схемах выполняют линиями той же толщины, что и линия связи. Линии связи выполняют толщиной от 0,2 до 1,0 мм в зависимости от форматов схемы и размеров графических обозначений. Рекомендуемая толщина линий от 0,3 до 0,4 мм. Линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество углов и взаимных пересечений.

Слайд 6

Описание слайда:

Общие требования к выполнению схем

Слайд 7

Описание слайда:

Общие требования к выполнению схем Каждый элемент или устройство, входящие в изделие и изображенные на схеме, должны иметь позиционное обозначение в соответствии с требованиями ГОСТ 2.710-81. Позиционное обозначение элемента (устройства) состоит из одной или двух букв, присвоенных группе элементов (устройств) изделия, и порядкового номера, присваиваемого каждому элементу (устройству) в пределах группы, например C1, С2, VT1, VD1, DD1 и т.д.. Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями элементов (устройств) с правой стороны или над ними.

Слайд 8

Описание слайда:

Типы схем Структурная схема — схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи. Структурные схемы разрабатывают при проектировании изделий (установок) на стадиях, предшествующих разработке схем других типов, и пользуются ими при эксплуатации для общего ознакомления с изделием (установкой).

Слайд 9

Описание слайда:

Структурная схема На структурной схеме раскрывается не принцип работы отдельных функциональных частей изделия, а только взаимодействие между ними. Поэтому составные части изделия изображают упрощенно в виде прямоугольников произвольной формы. Допускается применять условные графические обозначения.

Слайд 10

Описание слайда:

Типы схем Функциональная схема — схема, разъясняющая определенные процессы, протекающие в отдельных функциональных цепях изделия (установки) или в изделии (установке) в целом. Функциональными схемами пользуются для изучения принципов работы изделий (установок), а также при их наладке, регулировке, контроле и ремонте.

Слайд 11

Описание слайда:

Функциональная схема Функциональная схема по сравнению со структурной более подробно раскрывает функции отдельных элементов и устройств. Функциональные части и связи между ними на схеме изображают в виде условных графических обозначений, установленных соответствующими ГОСТами ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой.

Слайд 12

Описание слайда:

Типы схем Принципиальная (полная) схема — схема, определяющая полный состав элементов и связей между ними, и, как правило, дающая детальное представление о принципах работы изделия (установки). Принципиальные (полные) схемы служат основанием для разработки других конструкторских документов, например, схем соединений (монтажных) и чертежей; пользуются ими для изучения принципов работы изделий (установок), а также при их наладке, регулировке, контроле и ремонте.

Слайд 13

Описание слайда:

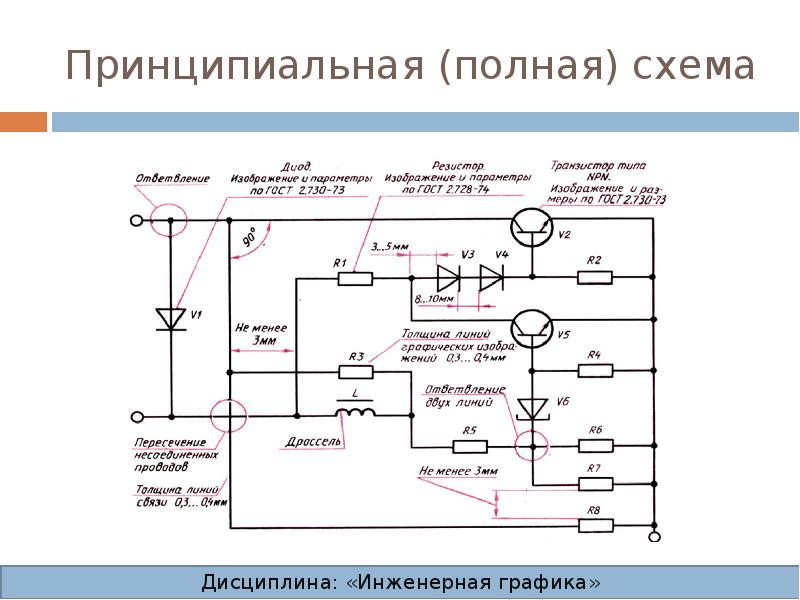

Принципиальная (полная) схема

Слайд 14

Описание слайда:

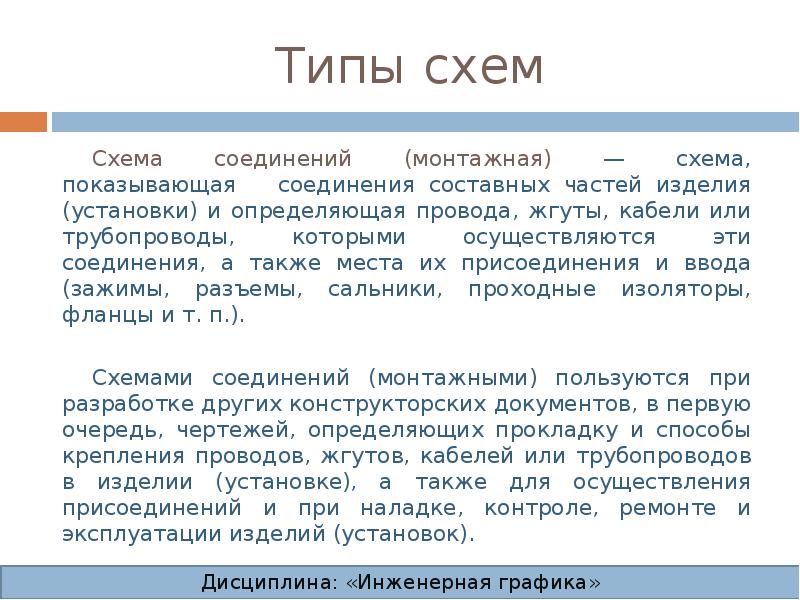

Типы схем Схема соединений (монтажная) — схема, показывающая соединения составных частей изделия (установки) и определяющая провода, жгуты, кабели или трубопроводы, которыми осуществляются эти соединения, а также места их присоединения и ввода (зажимы, разъемы, сальники, проходные изоляторы, фланцы и т. п.). Схемами соединений (монтажными) пользуются при разработке других конструкторских документов, в первую очередь, чертежей, определяющих прокладку и способы крепления проводов, жгутов, кабелей или трубопроводов в изделии (установке), а также для осуществления присоединений и при наладке, контроле, ремонте и эксплуатации изделий (установок).

Слайд 15

Описание слайда:

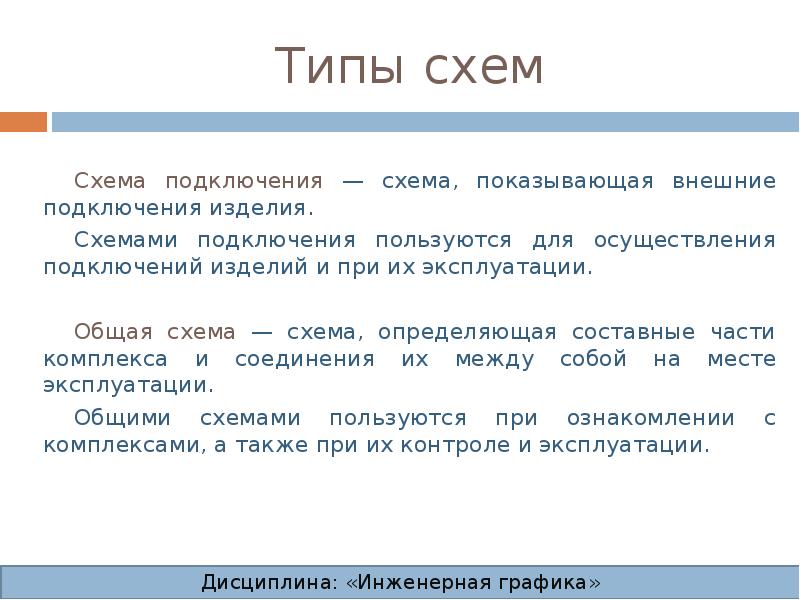

Типы схем Схема подключения — схема, показывающая внешние подключения изделия. Схемами подключения пользуются для осуществления подключений изделий и при их эксплуатации. Общая схема — схема, определяющая составные части комплекса и соединения их между собой на месте эксплуатации. Общими схемами пользуются при ознакомлении с комплексами, а также при их контроле и эксплуатации.

Слайд 16

Описание слайда:

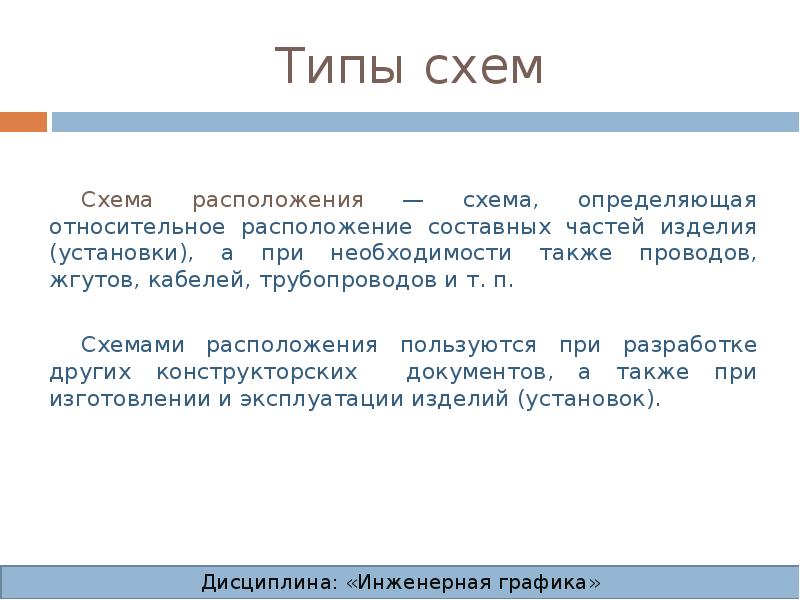

Типы схем Схема расположения — схема, определяющая относительное расположение составных частей изделия (установки), а при необходимости также проводов, жгутов, кабелей, трубопроводов и т. п. Схемами расположения пользуются при разработке других конструкторских документов, а также при изготовлении и эксплуатации изделий (установок).
