Виды и типы схем Действующая в нашей стране с 1 января 1971 г. Единая система конструкторской документации (ЕСКД) в качестве обязательного стандарта определяет четыре вида схем: электрические, гидравлические, пневматические и кинематические. Определены также семь типов схем: - структурные - функциональные - принципиальные (полные) - соединений (монтажные), подключений - общие - расположения.

Слайд 2

Описание слайда:

Состав проектной документации В соответствии со СНиП 1.02.01-85 проектирование систем автоматизации технологических процессов выполняют в две стадии: проект и рабочая документация или в одну стадию: рабочий проект.

Слайд 3

Описание слайда:

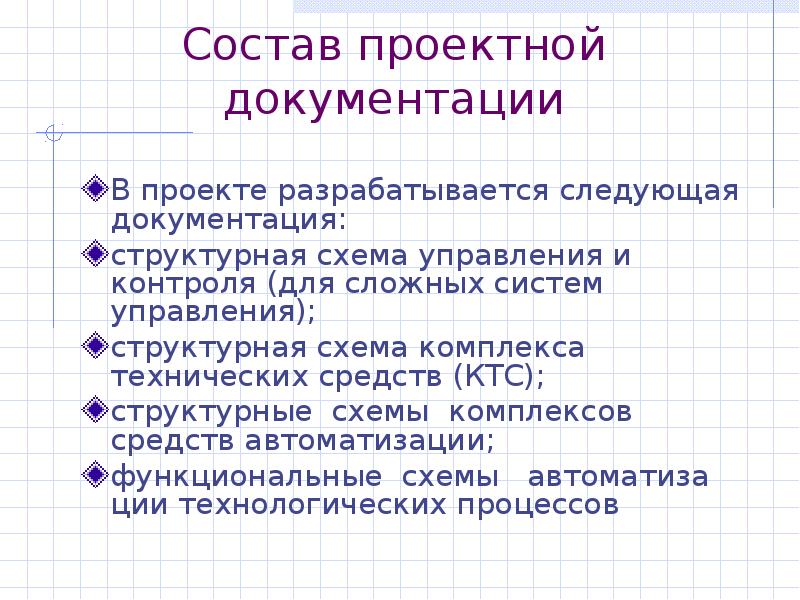

Состав проектной документации В проекте разрабатывается следующая документация: структурная схема управления и контроля (для сложных систем управления); структурная схема комплекса технических средств (КТС); структурные схемы комплексов средств автоматизации; функциональные схемы автоматизации технологических процессов

Слайд 4

Описание слайда:

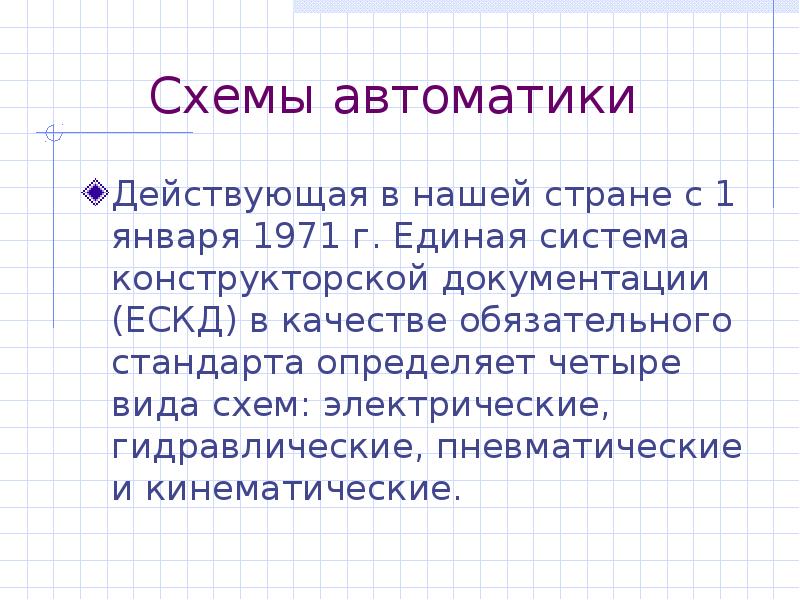

Схемы автоматики Действующая в нашей стране с 1 января 1971 г. Единая система конструкторской документации (ЕСКД) в качестве обязательного стандарта определяет четыре вида схем: электрические, гидравлические, пневматические и кинематические.

Слайд 5

Описание слайда:

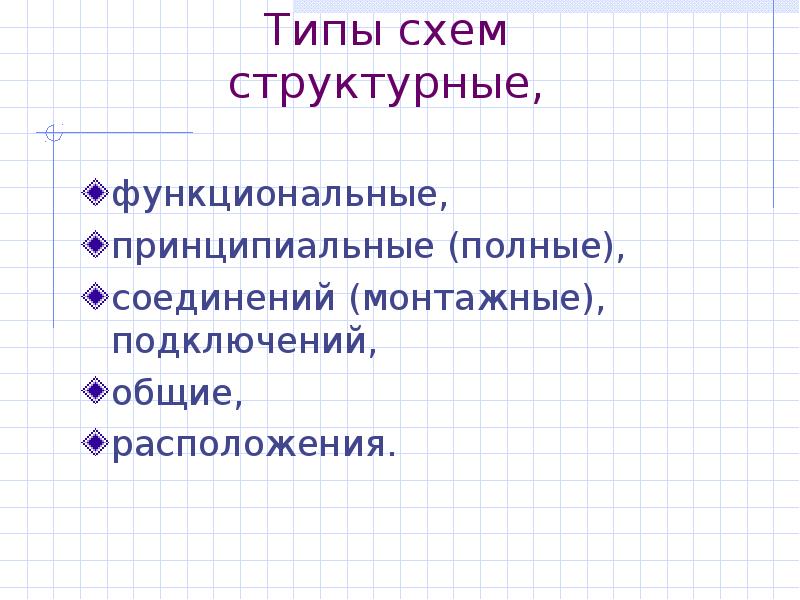

Типы схем структурные, функциональные, принципиальные (полные), соединений (монтажные), подключений, общие, расположения.

Слайд 6

Описание слайда:

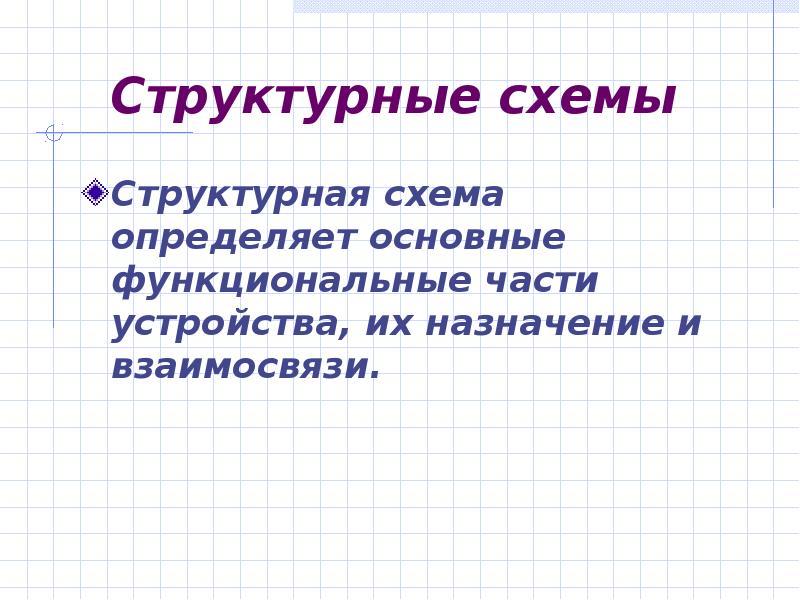

Структурные схемы Структурная схема определяет основные функциональные части устройства, их назначение и взаимосвязи.

Слайд 7

Описание слайда:

Принципиальная схема Принципиальная (полная) схема определяет полный состав элементов и связей между ними и, как правило, дает детальное представление о принципах работы установки.

Слайд 8

Описание слайда:

Функциональная схема Функциональная схема разъясняет определенные процессы, протекающие в отдельных функциональных цепях установки или в установке в целом.

Слайд 9

Описание слайда:

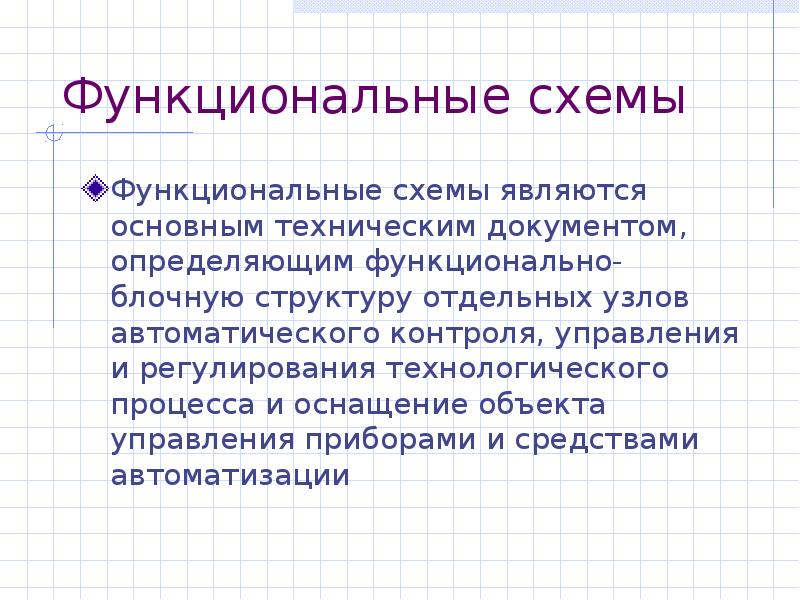

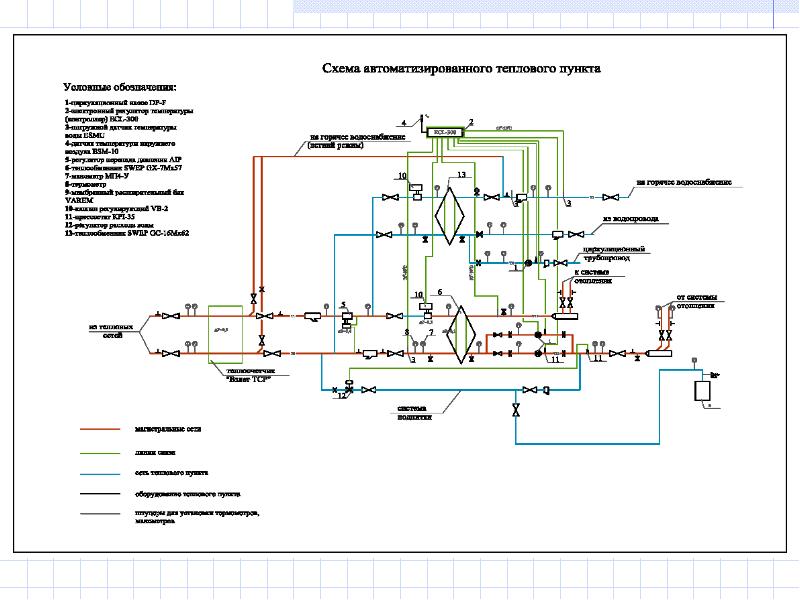

Функциональные схемы Функциональные схемы являются основным техническим документом, определяющим функционально-блочную структуру отдельных узлов автоматического контроля, управления и регулирования технологического процесса и оснащение объекта управления приборами и средствами автоматизации

Слайд 10

Описание слайда:

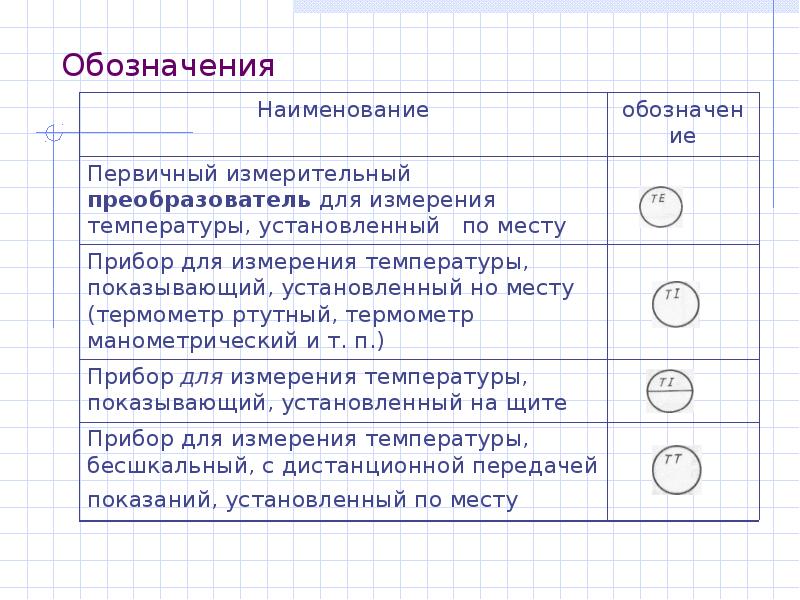

Обозначения ГОСТ 21.404-85 предусматривает систему построения графических и буквенных условных обозначений по функциональным признакам, выполняемым приборами

Слайд 11

Описание слайда:

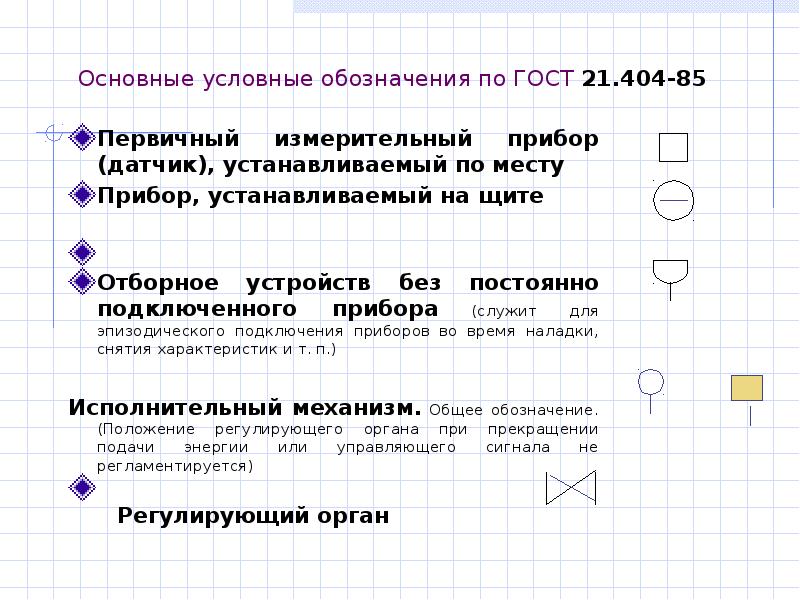

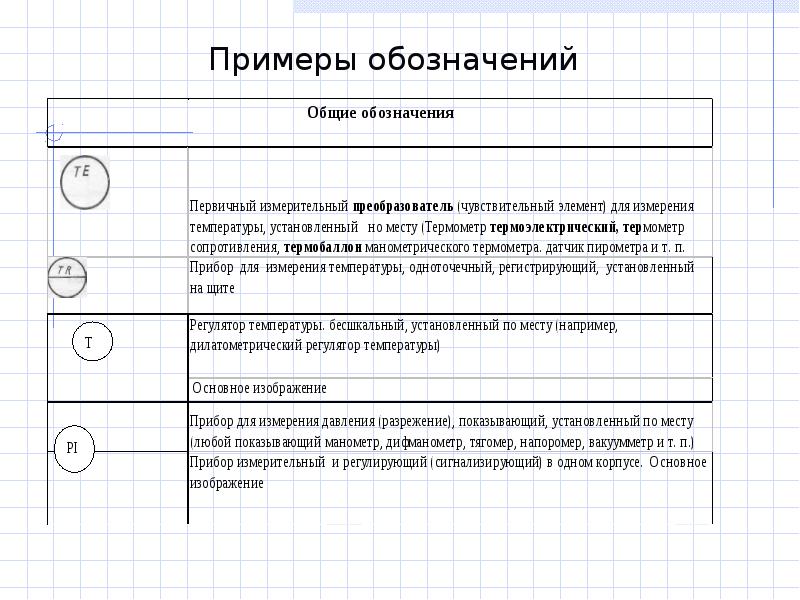

Основные условные обозначения по ГОСТ 21.404-85 Первичный измерительный прибор (датчик), устанавливаемый по месту Прибор, устанавливаемый на щите Отборное устройств без постоянно подключенного прибора (служит для эпизодического подключения приборов во время наладки, снятия характеристик и т. п.) Исполнительный механизм. Общее обозначение. (Положение регулирующего органа при прекращении подачи энергии или управляющего сигнала не регламентируется) Регулирующий орган

Слайд 12

Описание слайда:

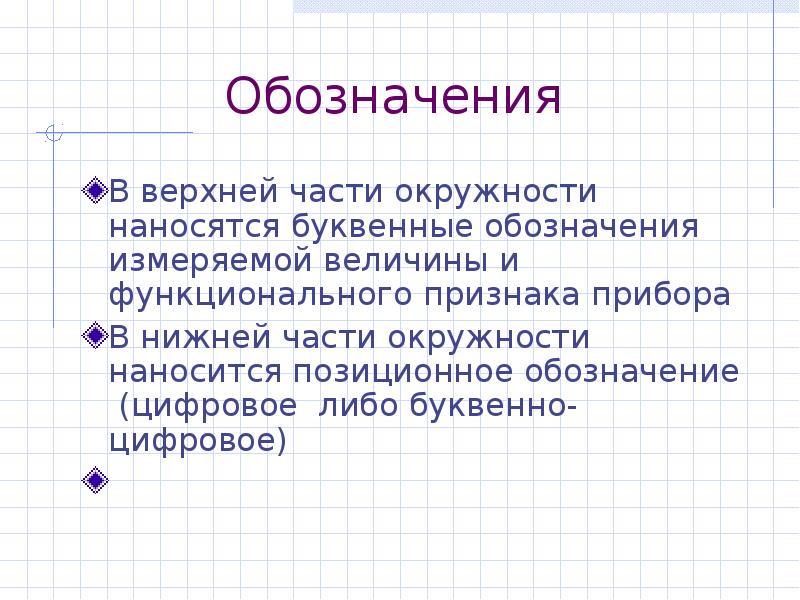

Обозначения В верхней части окружности наносятся буквенные обозначения измеряемой величины и функционального признака прибора В нижней части окружности наносится позиционное обозначение (цифровое либо буквенно-цифровое)

Слайд 13

Описание слайда:

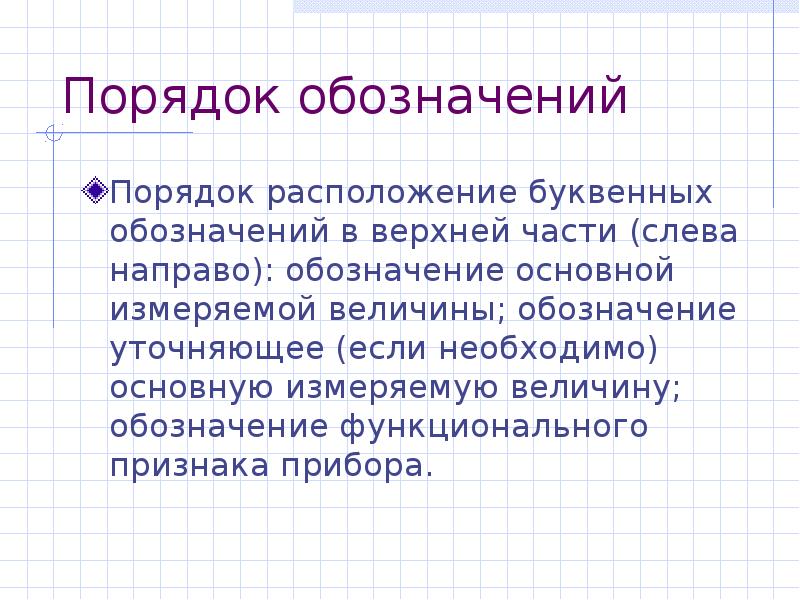

Порядок обозначений Порядок расположение буквенных обозначений в верхней части (слева направо): обозначение основной измеряемой величины; обозначение уточняющее (если необходимо) основную измеряемую величину; обозначение функционального признака прибора.

Слайд 14

Описание слайда:

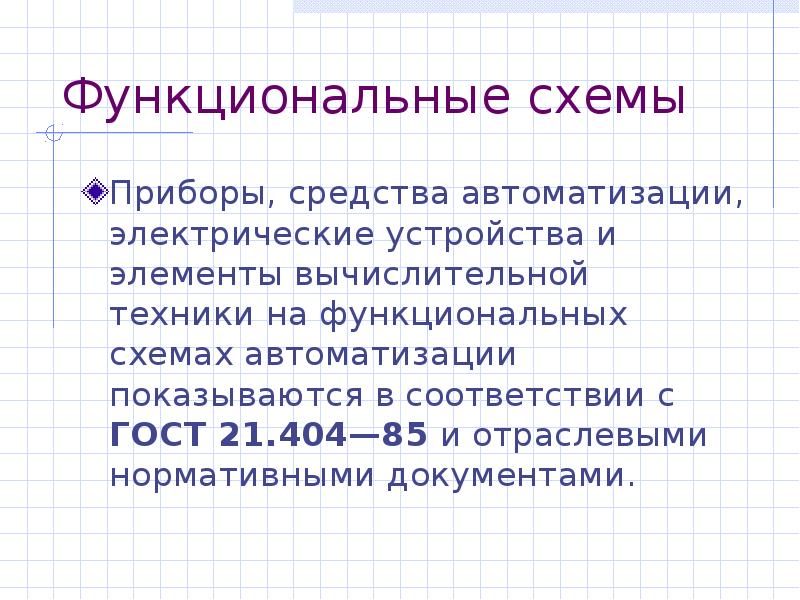

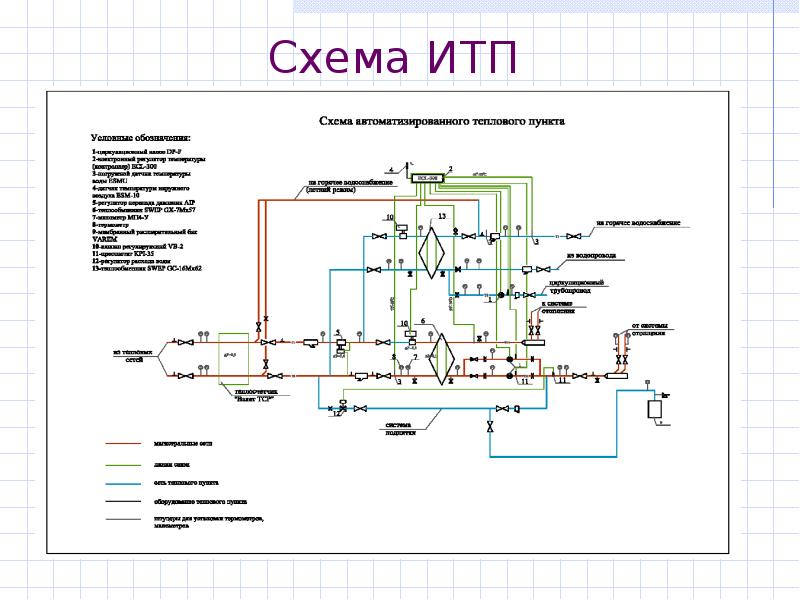

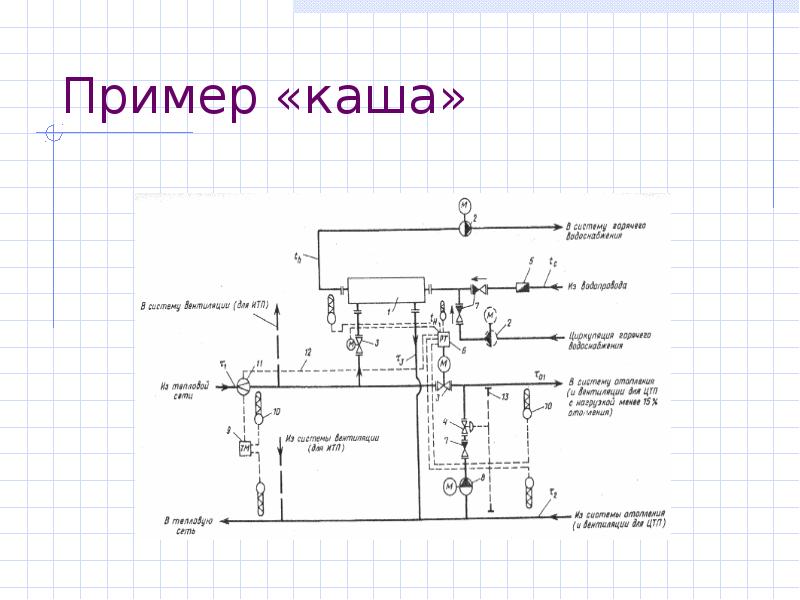

Функциональные схемы Приборы, средства автоматизации, электрические устройства и элементы вычислительной техники на функциональных схемах автоматизации показываются в соответствии с ГОСТ 21.404—85 и отраслевыми нормативными документами.

Слайд 15

Описание слайда:

Буквенные ОБОЗНАЧЕНИЯ

Слайд 16

Описание слайда:

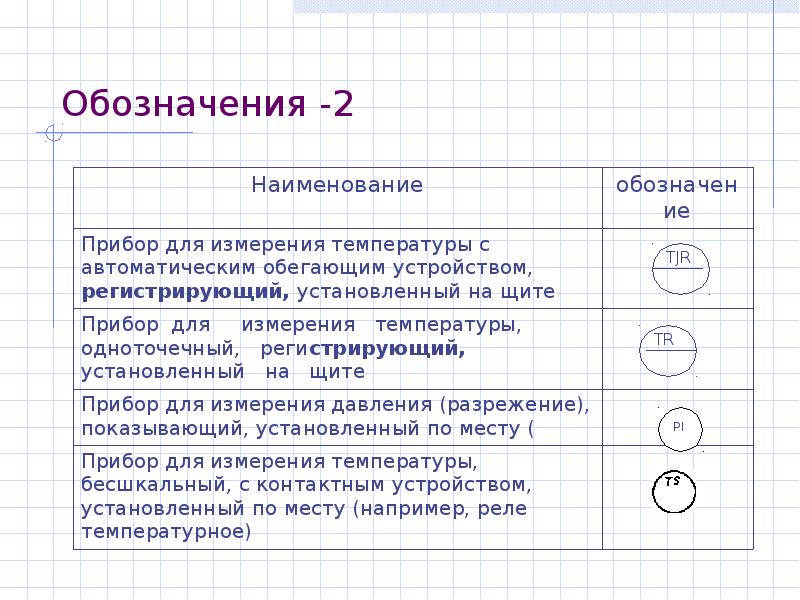

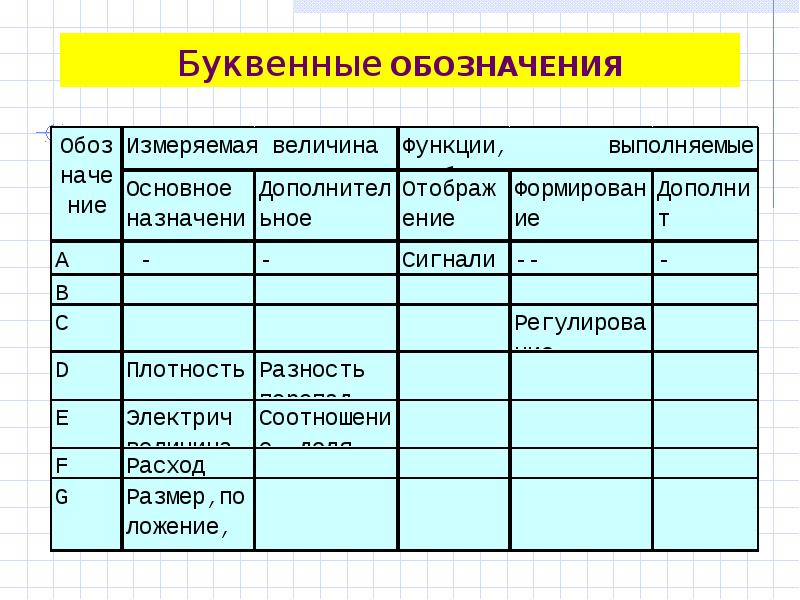

Буквенные обозначения

Слайд 17

Описание слайда:

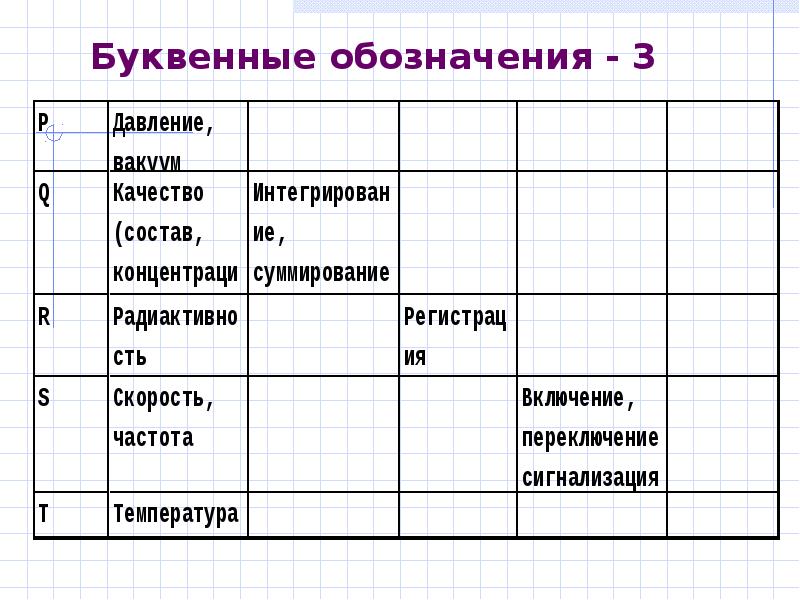

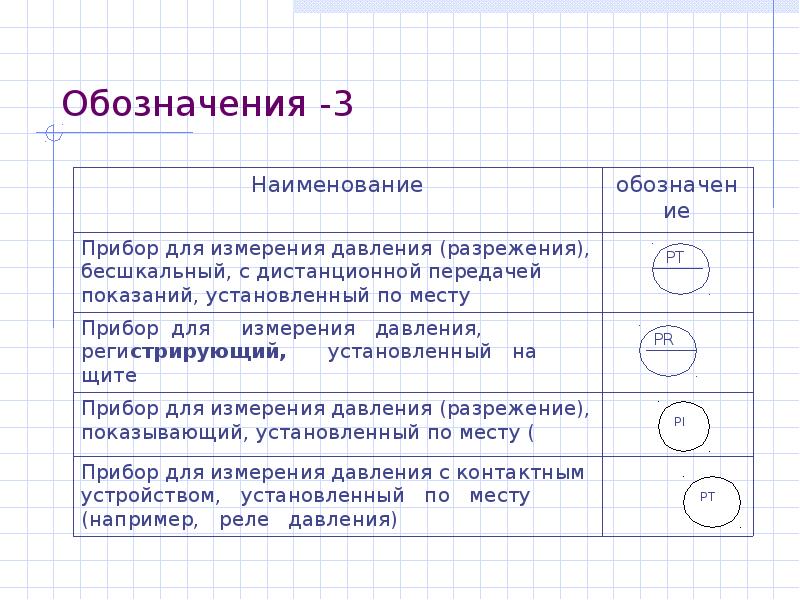

Буквенные обозначения - 3

Слайд 18

Описание слайда:

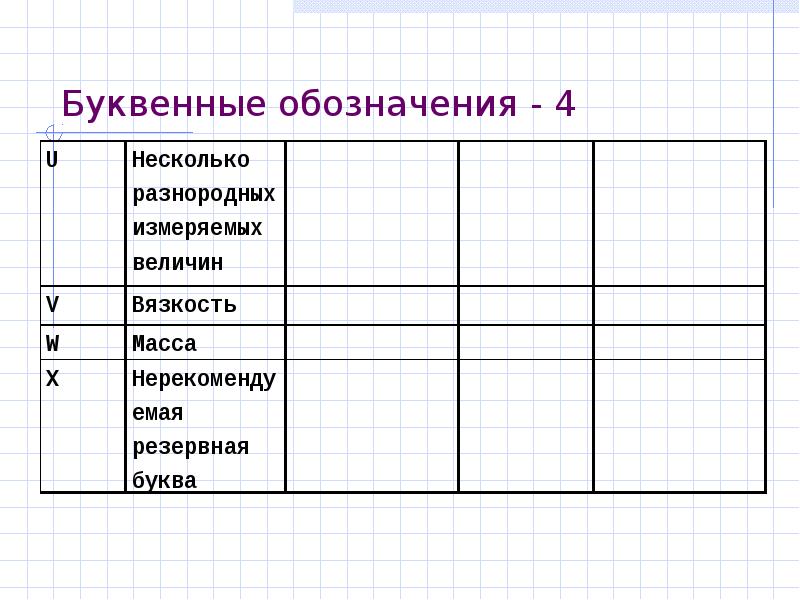

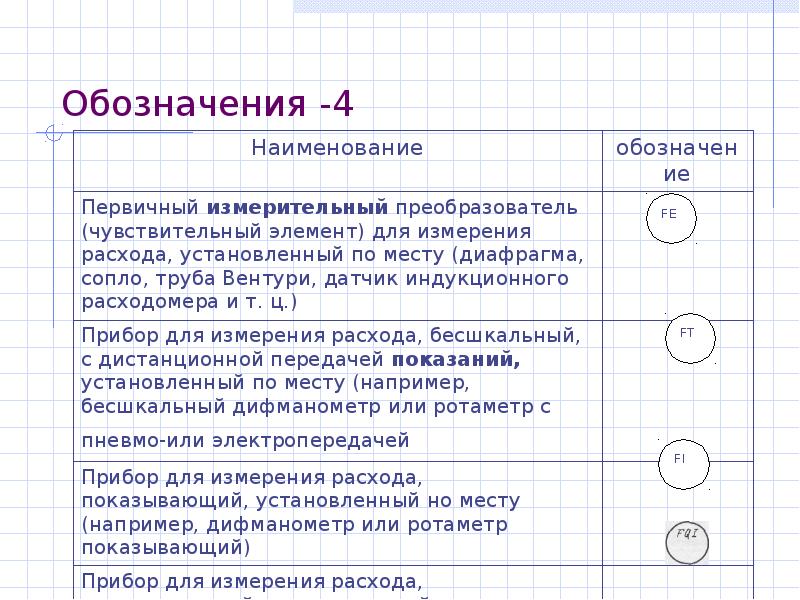

Буквенные обозначения - 4

Слайд 19

Описание слайда:

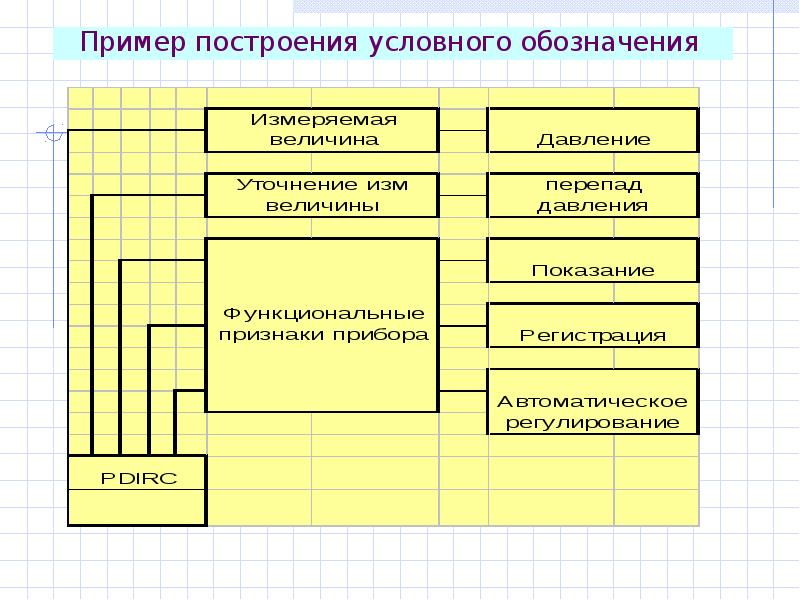

Пример построения условного обозначения

Слайд 20

Описание слайда:

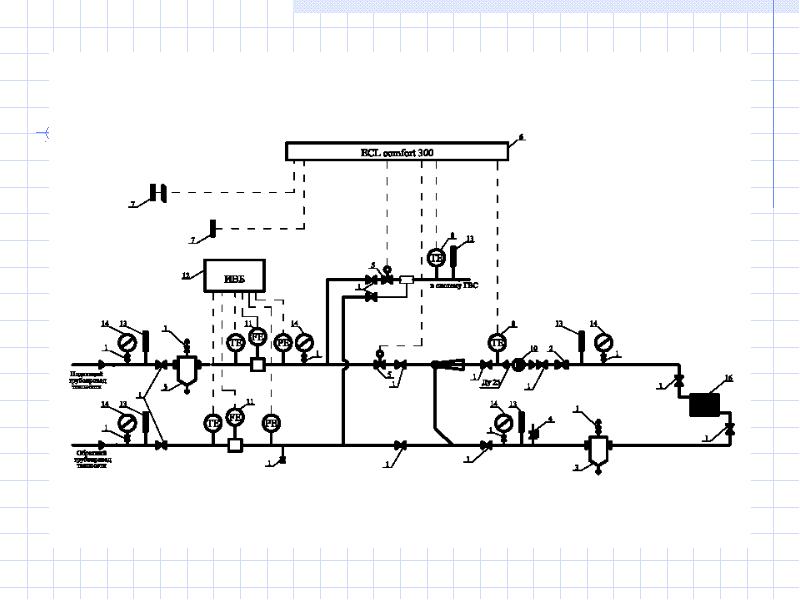

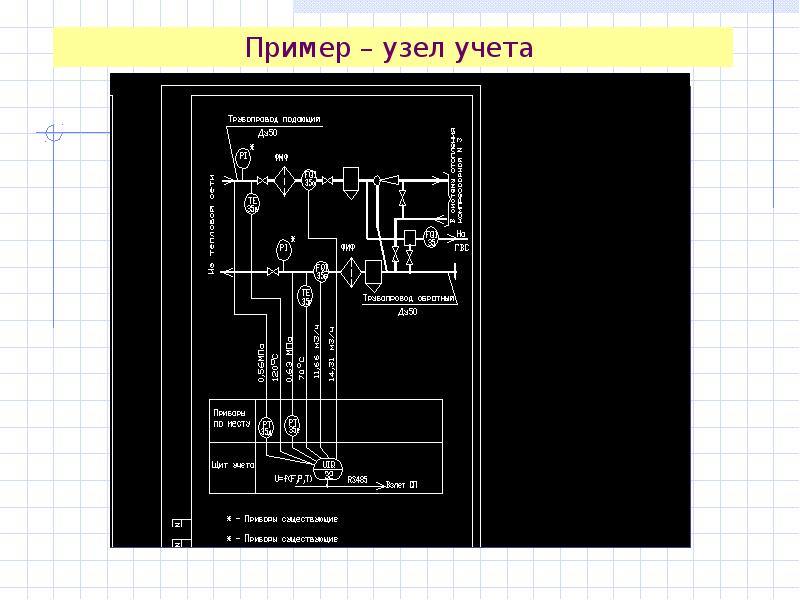

Пример – узел учета

Слайд 21

Описание слайда:

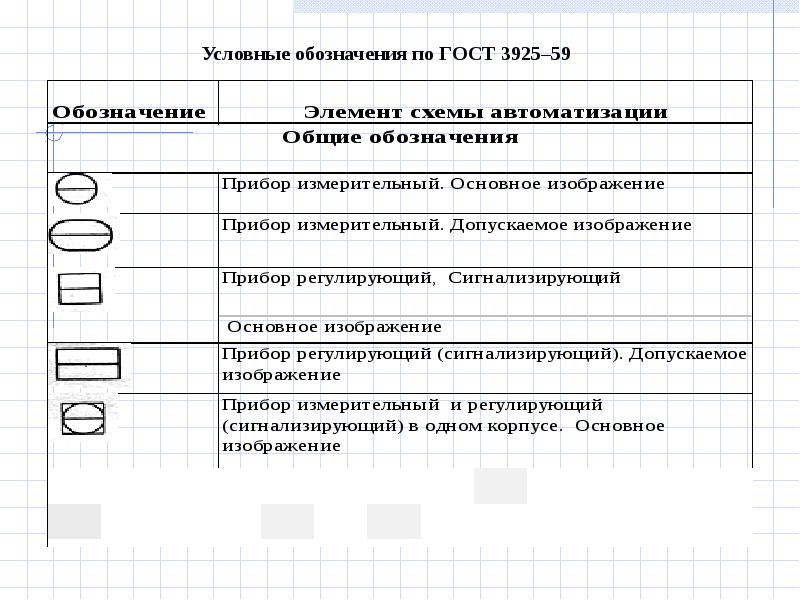

Условные обозначения по ГОСТ 3925–59

Слайд 22

Описание слайда:

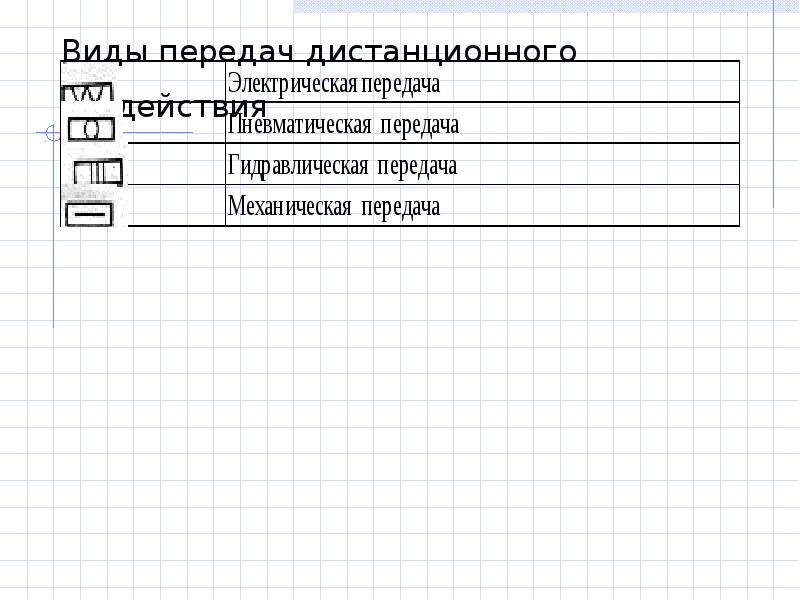

Виды передач дистанционного воздействия

Слайд 23

Описание слайда:

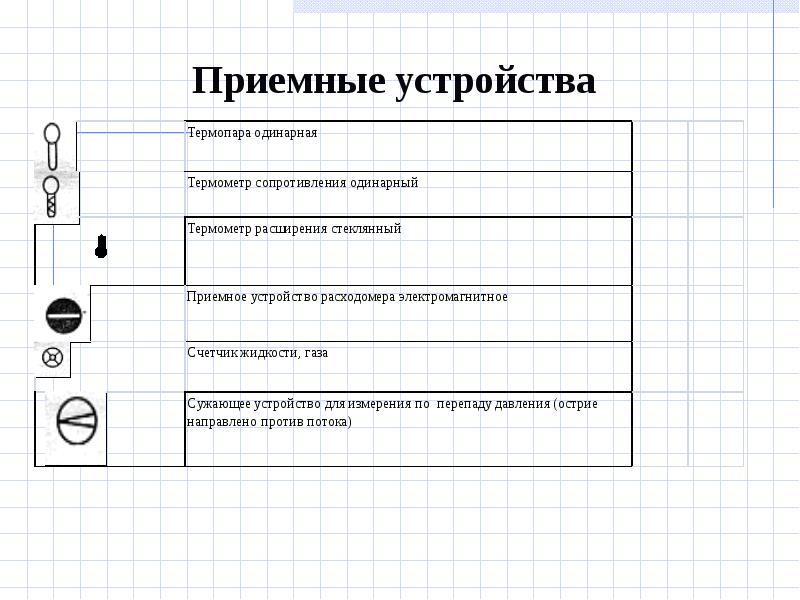

Приемные устройства

Слайд 24

Описание слайда:

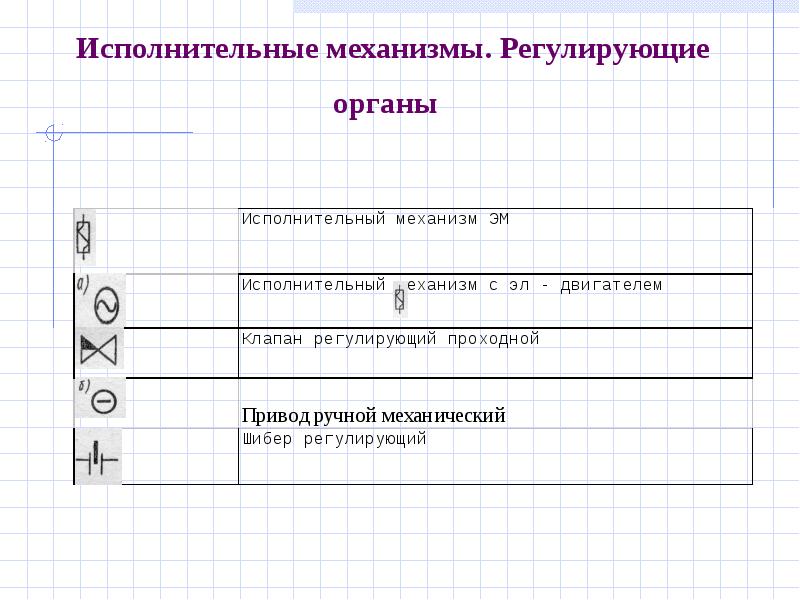

Исполнительные механизмы. Регулирующие органы

Слайд 25

Описание слайда:

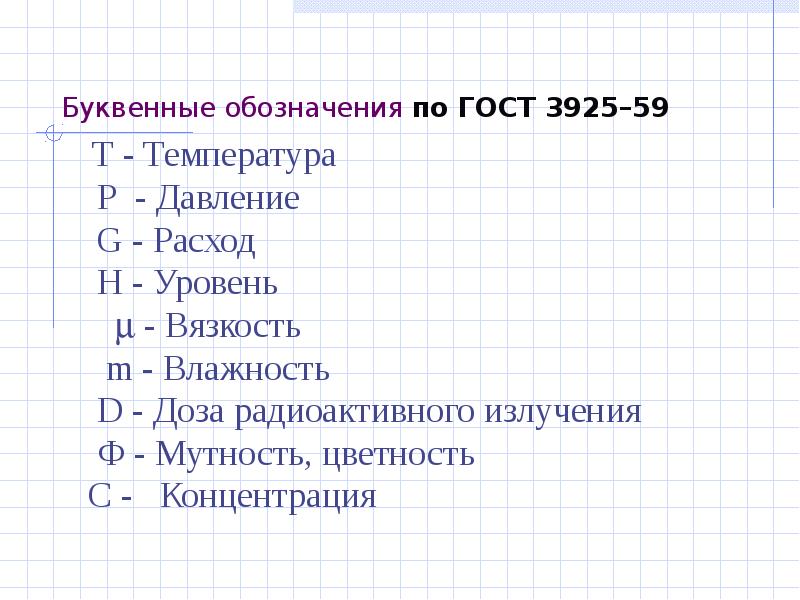

Буквенные обозначения по ГОСТ 3925–59

Слайд 26

Описание слайда:

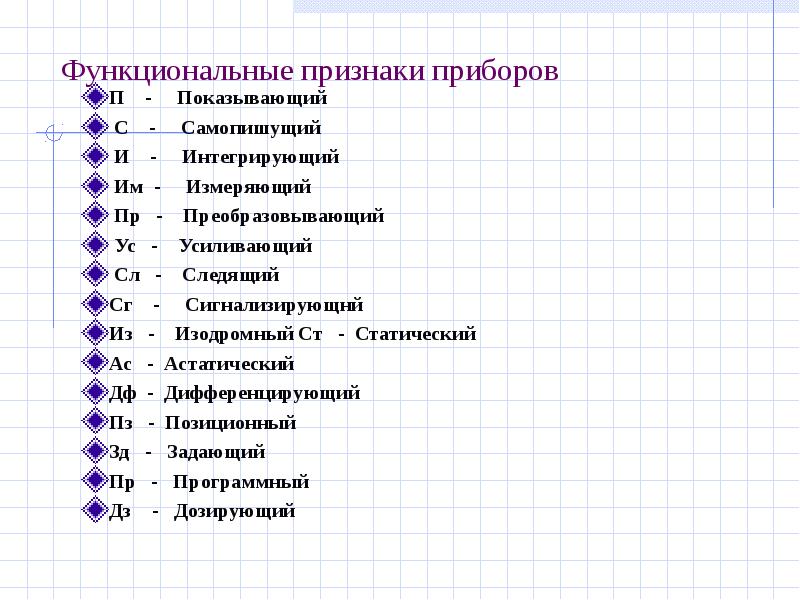

Функциональные признаки приборов П - Показывающий С - Самопишущий И - Интегрирующий Им - Измеряющий Пр - Преобразовывающий Ус - Усиливающий Сл - Следящий Сг - Сигнализирующнй Из - Изодромный Ст - Статический Ас - Астатический Дф - Дифференцирующий Пз - Позиционный Зд - Задающий Пр - Программный Дз - Дозирующий
