Лекция №2 Виды эл. схем и их компонентов Преподаватель: Васильев Иван

Слайд 2

Описание слайда:

Зачем нужны эл схемы? на этапе проектирования - для определения структуры будущего изделия, на этапе производства - для ознакомления с конструкцией изделия, разработки технологических процессов изготовления, монтажа и контроля изделия, на этапе эксплуатации - для определения неисправностей, ремонта и технического обслуживания изделия.

Слайд 3

Описание слайда:

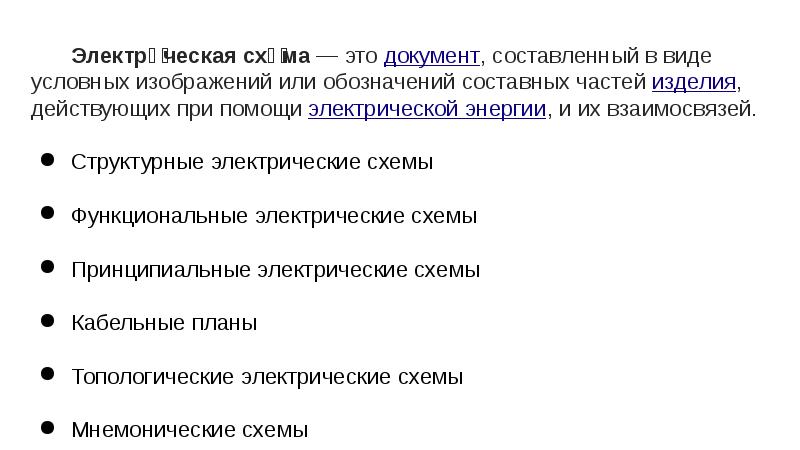

Электри́ческая схе́ма — это документ, составленный в виде условных изображений или обозначений составных частей изделия, действующих при помощи электрической энергии, и их взаимосвязей. Электри́ческая схе́ма — это документ, составленный в виде условных изображений или обозначений составных частей изделия, действующих при помощи электрической энергии, и их взаимосвязей. Структурные электрические схемы Функциональные электрические схемы Принципиальные электрические схемы Кабельные планы Топологические электрические схемы Мнемонические схемы

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Электрическая принципиальная Схема электрическая принципиальная – схема, определяющая полный состав элементов и связей между ними и дающая детальное представление о принципах работы изделия.

Слайд 7

Описание слайда:

Монтажные схемы Монтажные схемы — это чертежи, показывающие реальное расположение компонентов как внутри, так и снаружи объекта, изображённого на схеме. Такие схемы чертят для монтажа многих видов радиоаппаратуры и не только, с помощью монтажных схем например, собирают электрические шкафы.

Слайд 8

Описание слайда:

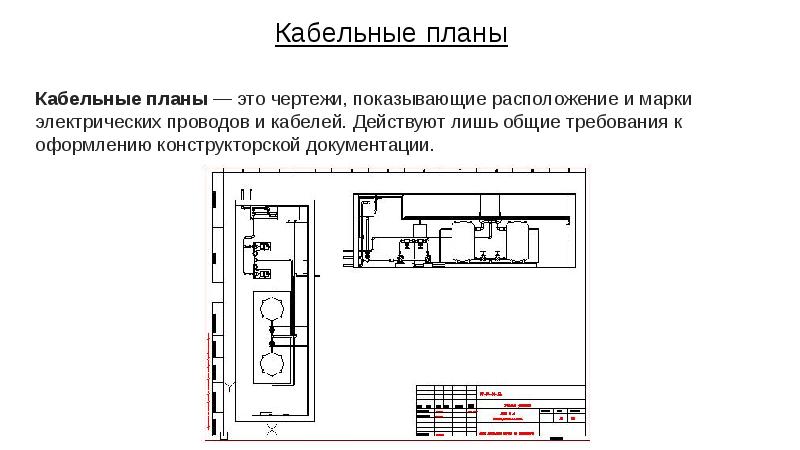

Кабельные планы Кабельные планы — это чертежи, показывающие расположение и марки электрических проводов и кабелей. Действуют лишь общие требования к оформлению конструкторской документации.

Слайд 9

Описание слайда:

Топологические электрические схемы Топологические электрические схемы — это чертежи, показывающие расположение компонентов изображённого объекта. В микроэлектронике это обычно изображение чертежа микрокристалла интегральных микросхем.

Слайд 10

Описание слайда:

Мнемоническая схема (SCADA ) Мнемоническая схема — упрощённая модель объекта, облегчающая запоминание его схемы, назначения различных приборов и оборудования, а также органов управления и способов действия при различных режимах работы.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Правила выполнения электрических схем Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы, в пределах группы элементов (устройств), которым на схеме присвоено одинаковое буквенное позиционное обозначение, например С1,С2,С3 R1,R2,R3 Порядковые номера следует присваивать в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо. Позиционные обозначения проставляют на схеме рядом с УГО элементов и (или) устройств с правой стороны или над ними.

Слайд 13

Описание слайда:

Правила выполнения электрических схем При сложном вхождении, например, когда в устройство, не имеющее самостоятельной принципиальной схемы, входит одно или несколько устройств, имеющих самостоятельные принципиальные схемы, то в перечне элементов в графе "Наименование" перед наименованием устройств, не имеющих самостоятельных принципиальных схем и функциональных групп, допускается проставлять порядковые номера (т.е. подобно обозначению разделов, подразделов и т.д.) в пределах всей схемы изделия (см. рисунок).

Слайд 14

Описание слайда:

Правила выполнения электрических схем Характеристики входных и выходных цепей изделия, а также адреса их внешних подключений рекомендуется записывать в таблицы, помещаемые взамен УГО входных и выходных элементов - соединителей, плат и т.д. (см. рисунок).

Слайд 15

Описание слайда:

УГО элементов

Слайд 16

Описание слайда:

Резисторы Рези́стор (англ. resistor, от лат. resisto — сопротивляюсь) — пассивный элемент электрических цепей, обладающий определённым или переменным значением электрического сопротивления

Слайд 17

Описание слайда:

Конденсатор Устройство для накопления заряда и энергии электрического поля.

Слайд 18

Описание слайда:

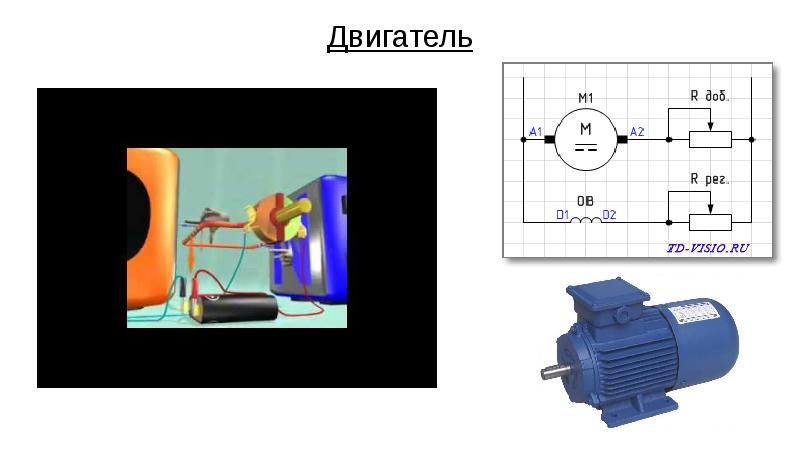

Двигатель

Слайд 19

Описание слайда:

Диод и светодиод

Слайд 20

Описание слайда:

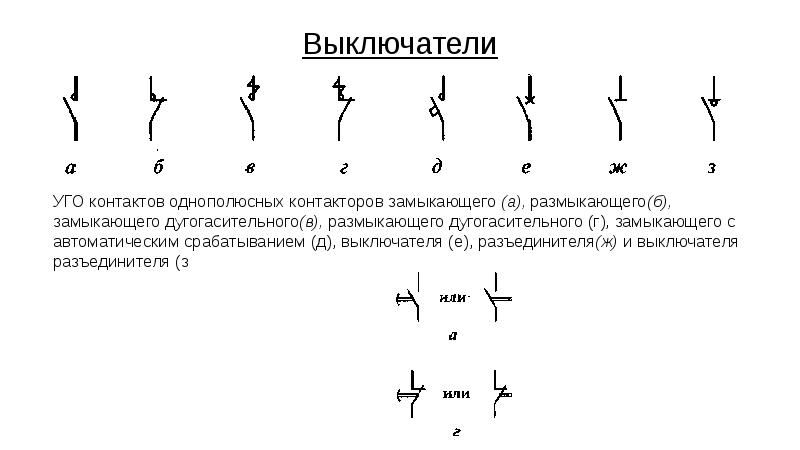

Выключатели

Слайд 21

Описание слайда:

Трансформаторы

Слайд 22

Описание слайда:

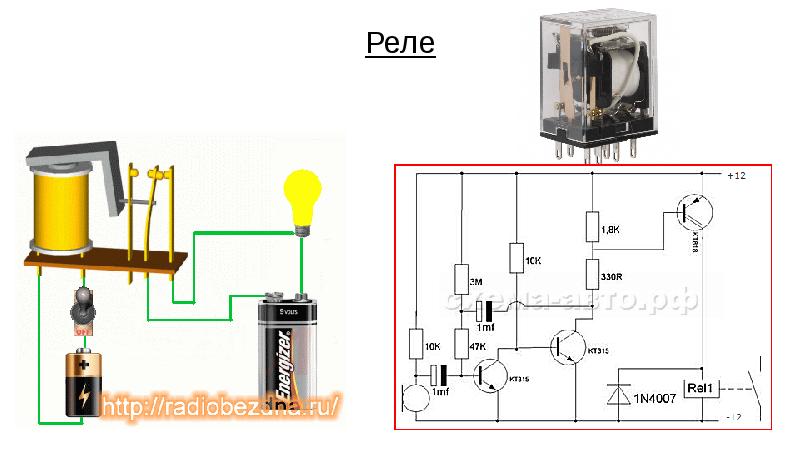

Реле

Слайд 23

Описание слайда:

Микрофон и динамик

Слайд 24

Описание слайда:

Источники

Слайд 25

Описание слайда:

Микросхемы

Слайд 26

Описание слайда:

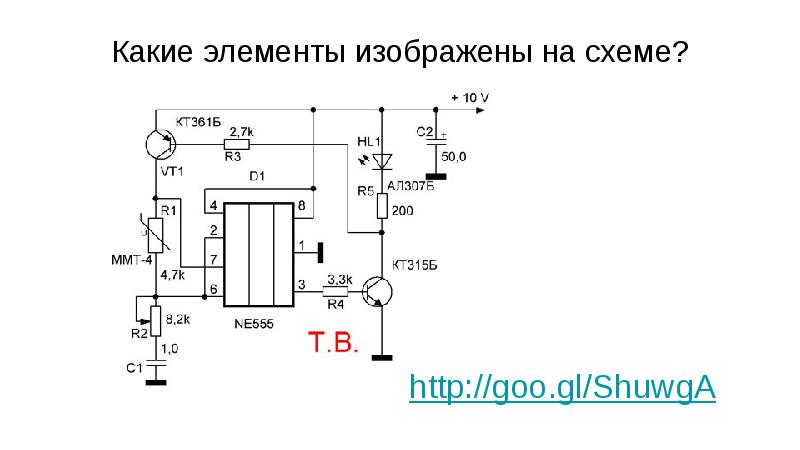

Какие элементы изображены на схеме?

Слайд 27

Описание слайда:

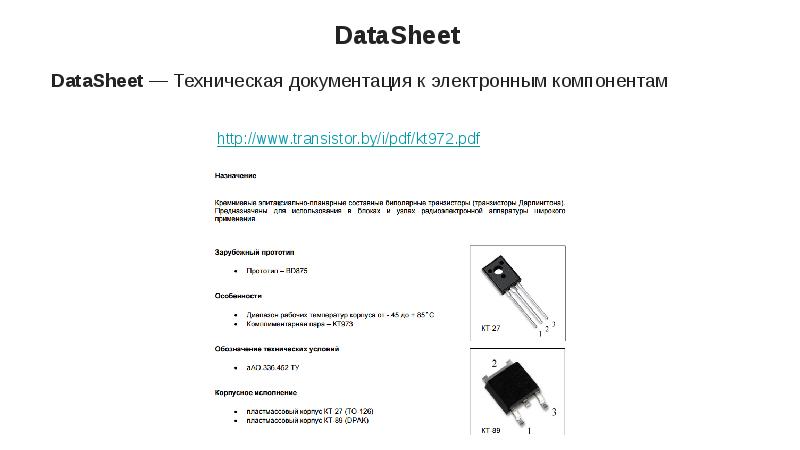

DataSheet

Слайд 28

Описание слайда:

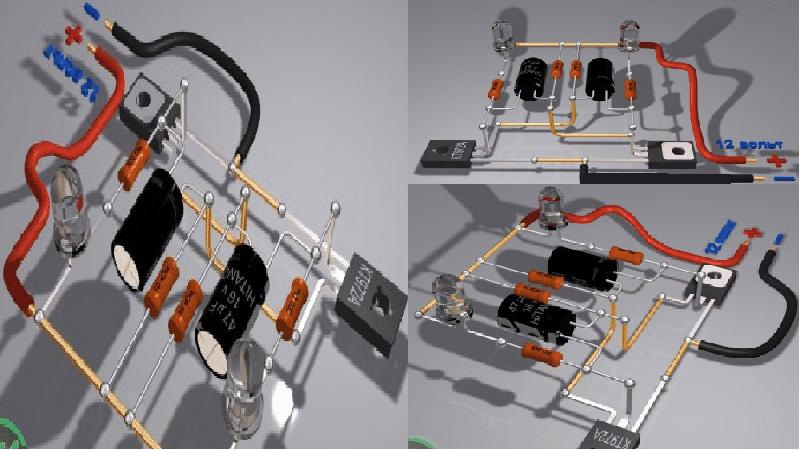

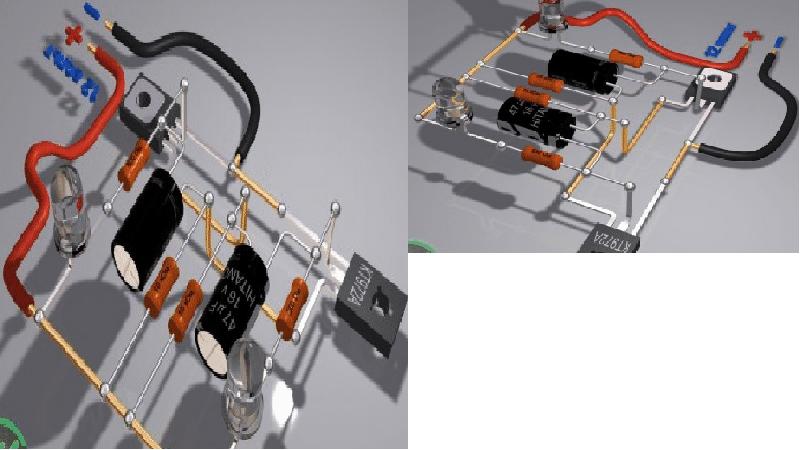

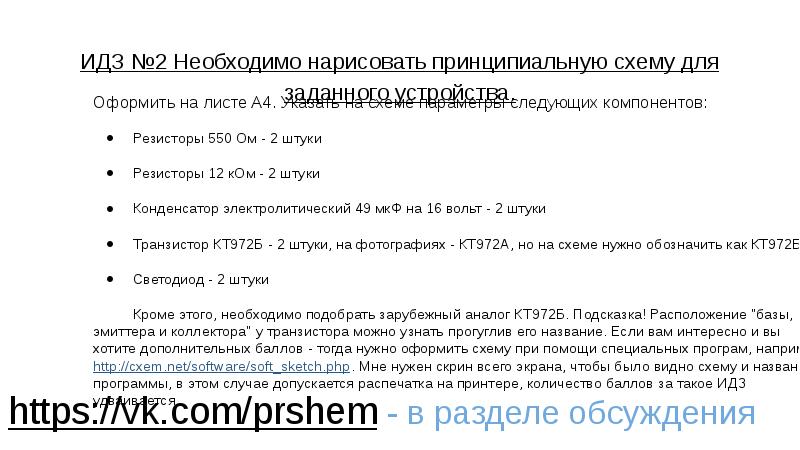

ИДЗ №2 Необходимо нарисовать принципиальную схему для заданного устройства. Оформить на листе A4. Указать на схеме параметры следующих компонентов: Резисторы 550 Ом - 2 штуки Резисторы 12 кОм - 2 штуки Конденсатор электролитический 49 мкФ на 16 вольт - 2 штуки Транзистор КТ972Б - 2 штуки, на фотографиях - КТ972А, но на схеме нужно обозначить как КТ972Б Светодиод - 2 штуки Кроме этого, необходимо подобрать зарубежный аналог КТ972Б. Подсказка! Расположение "базы, эмиттера и коллектора" у транзистора можно узнать прогуглив его название. Если вам интересно и вы хотите дополнительных баллов - тогда нужно оформить схему при помощи специальных програм, например Мне нужен скрин всего экрана, чтобы было видно схему и название программы, в этом случае допускается распечатка на принтере, количество баллов за такое ИДЗ удваивается.
