Слайд 1

Описание слайда:

Виды и типы схем. Правила выполнения схем Цель: Ознакомиться с видами и типами схем. Рассмотреть общие правила выполнения схем и нанесения условных графических обозначений.

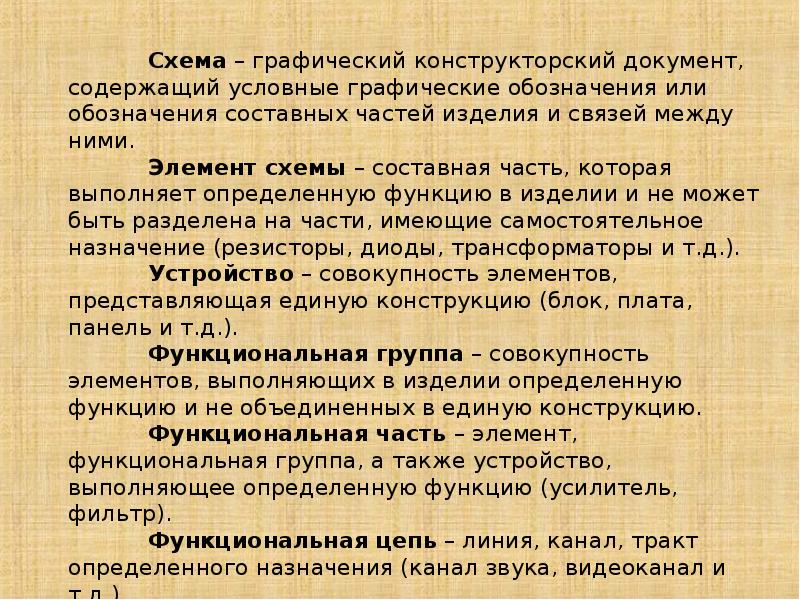

Слайд 2

Описание слайда:

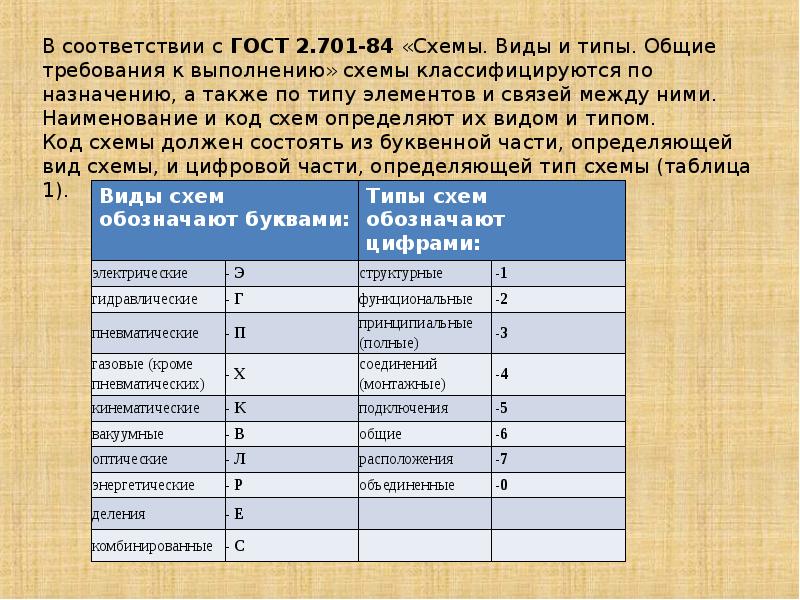

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

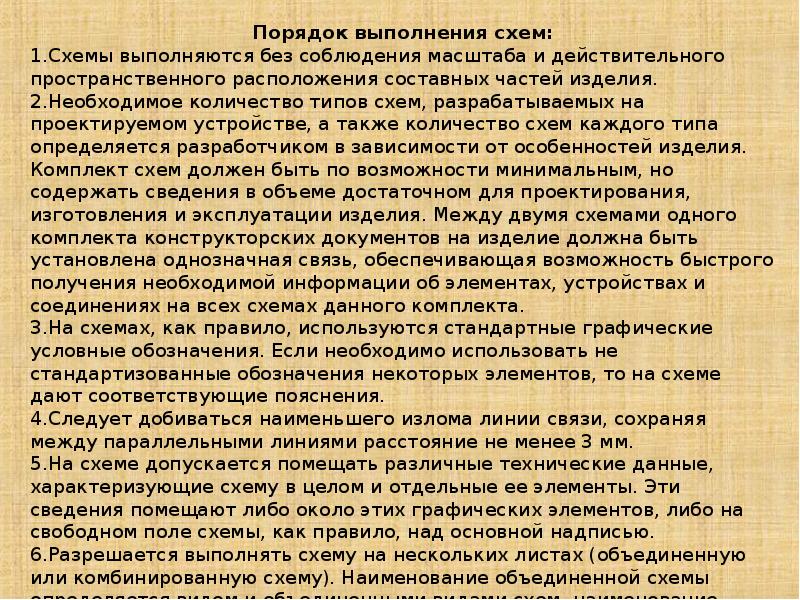

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

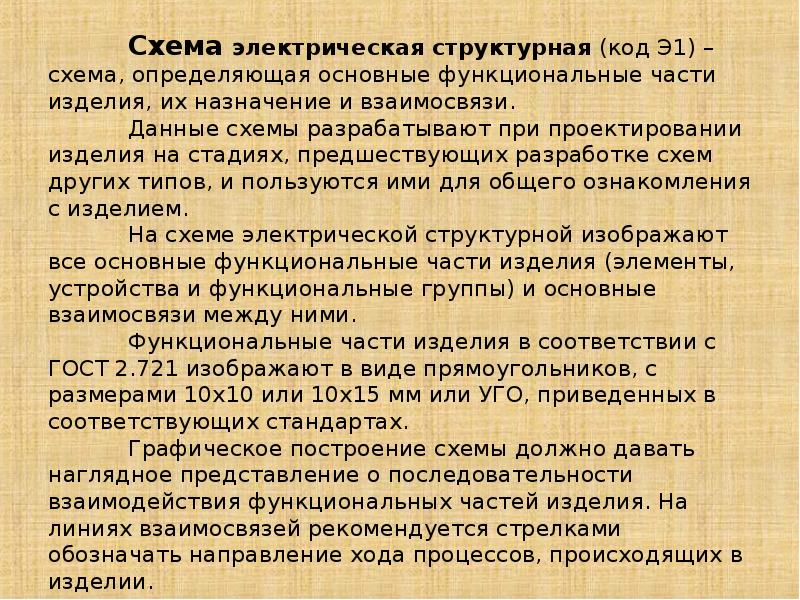

Схема электрическая структурная (код Э1) – схема, определяющая основные функциональные части изделия, их назначение и взаимосвязи. Данные схемы разрабатывают при проектировании изделия на стадиях, предшествующих разработке схем других типов, и пользуются ими для общего ознакомления с изделием. На схеме электрической структурной изображают все основные функциональные части изделия (элементы, устройства и функциональные группы) и основные взаимосвязи между ними. Функциональные части изделия в соответствии с ГОСТ 2.721 изображают в виде прямоугольников, с размерами 10х10 или 10х15 мм или УГО, приведенных в соответствующих стандартах. Графическое построение схемы должно давать наглядное представление о последовательности взаимодействия функциональных частей изделия. На линиях взаимосвязей рекомендуется стрелками обозначать направление хода процессов, происходящих в изделии.

Слайд 7

Описание слайда:

На схеме должны быть указаны наименования каждой функциональной части изделия, если для ее обозначения применен прямоугольник. Наименования в этом случае вписывают внутрь прямоугольников.

Слайд 8

Описание слайда:

Схема электрическая функциональная (код Э2) – схема разъясняющая определенные процессы, протекающие в отдельных функциональных цепях изделия или в изделии в целом. Данными схемами пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте. Графическое построение схемы должно давать наиболее наглядное представление о последовательности процессов, иллюстрируемых схемой. На схеме изображают функциональные части изделия (элементы, устройства, функциональные группы) и связи между ними в виде УГО, установленных в соответствующих стандартах ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников.

Слайд 9

Описание слайда:

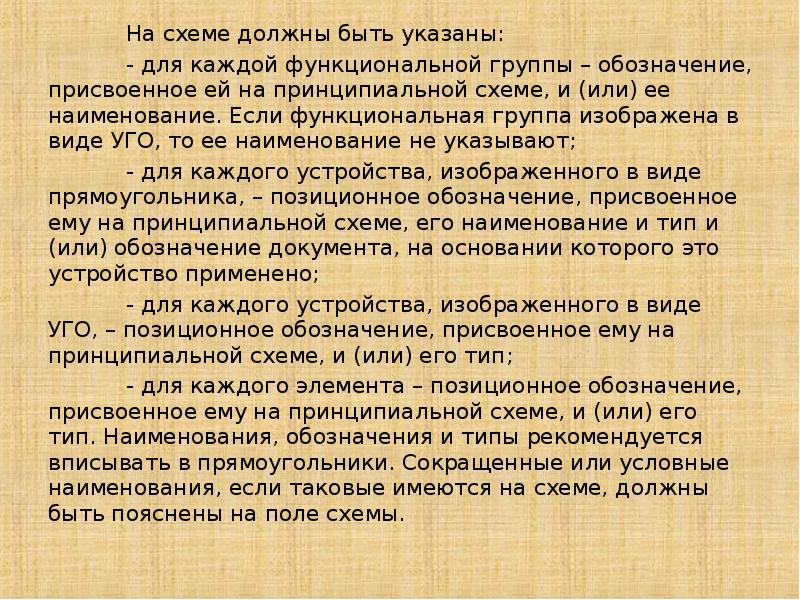

На схеме должны быть указаны: На схеме должны быть указаны: - для каждой функциональной группы – обозначение, присвоенное ей на принципиальной схеме, и (или) ее наименование. Если функциональная группа изображена в виде УГО, то ее наименование не указывают; - для каждого устройства, изображенного в виде прямоугольника, – позиционное обозначение, присвоенное ему на принципиальной схеме, его наименование и тип и (или) обозначение документа, на основании которого это устройство применено; - для каждого устройства, изображенного в виде УГО, – позиционное обозначение, присвоенное ему на принципиальной схеме, и (или) его тип; - для каждого элемента – позиционное обозначение, присвоенное ему на принципиальной схеме, и (или) его тип. Наименования, обозначения и типы рекомендуется вписывать в прямоугольники. Сокращенные или условные наименования, если таковые имеются на схеме, должны быть пояснены на поле схемы.

Слайд 10

Описание слайда:

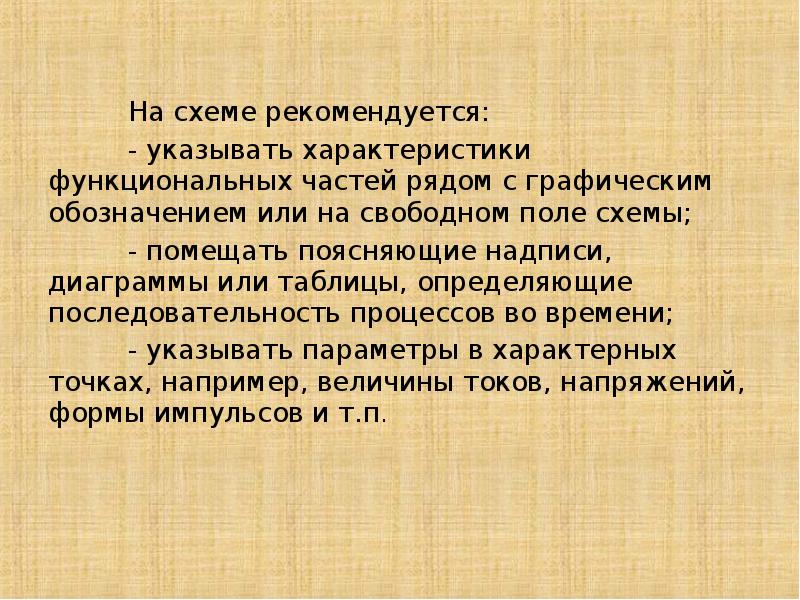

На схеме рекомендуется: На схеме рекомендуется: - указывать характеристики функциональных частей рядом с графическим обозначением или на свободном поле схемы; - помещать поясняющие надписи, диаграммы или таблицы, определяющие последовательность процессов во времени; - указывать параметры в характерных точках, например, величины токов, напряжений, формы импульсов и т.п.
