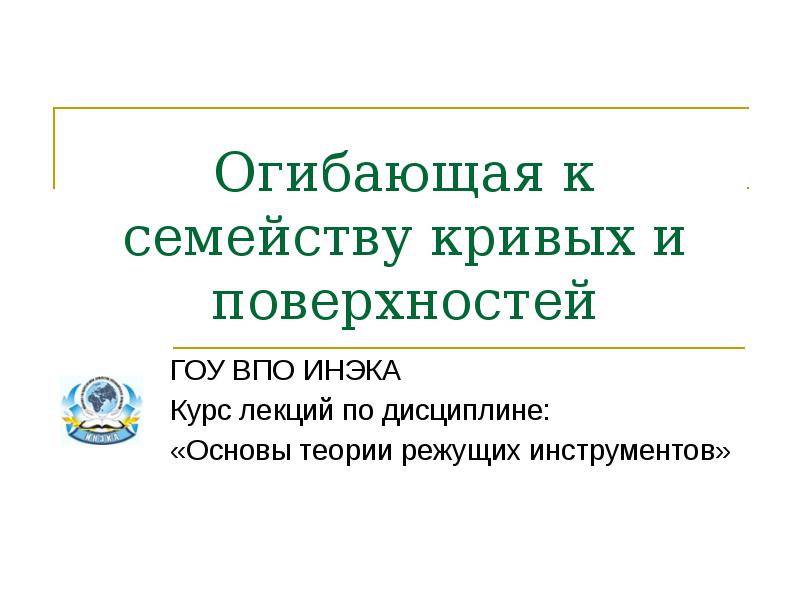

Огибающая к семейству кривых и поверхностей ГОУ ВПО ИНЭКА Курс лекций по дисциплине: «Основы теории режущих инструментов»

Слайд 2

Описание слайда:

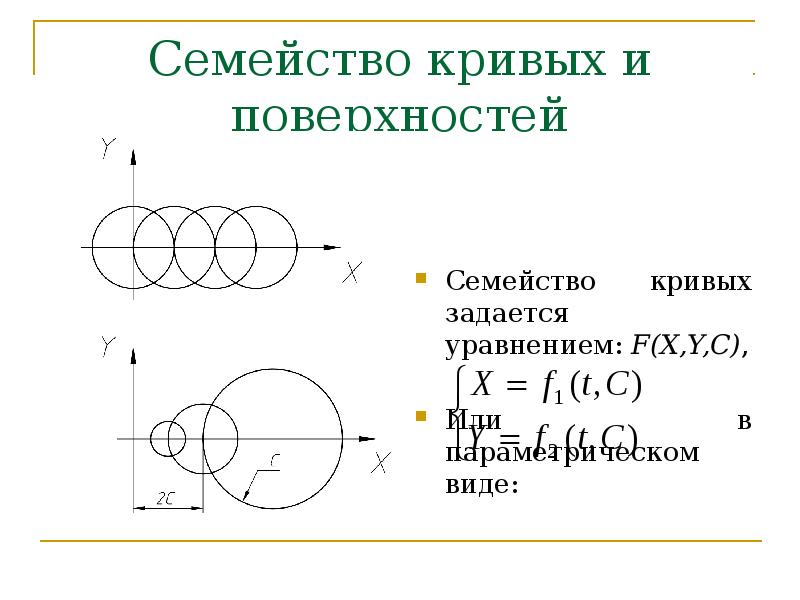

Семейство кривых и поверхностей Семейство кривых задается уравнением: F(X,Y,C), Или в параметрическом виде:

Слайд 3

Описание слайда:

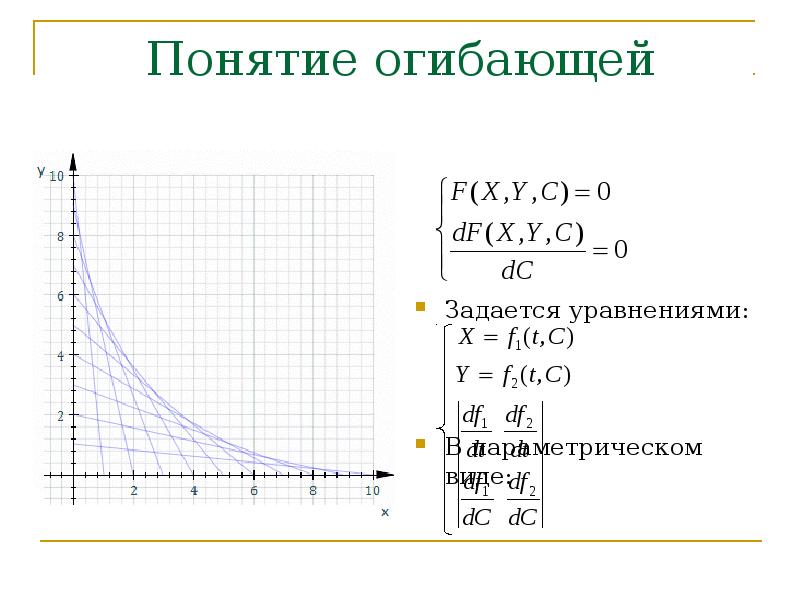

Понятие огибающей Задается уравнениями: В параметрическом виде:

Слайд 4

Описание слайда:

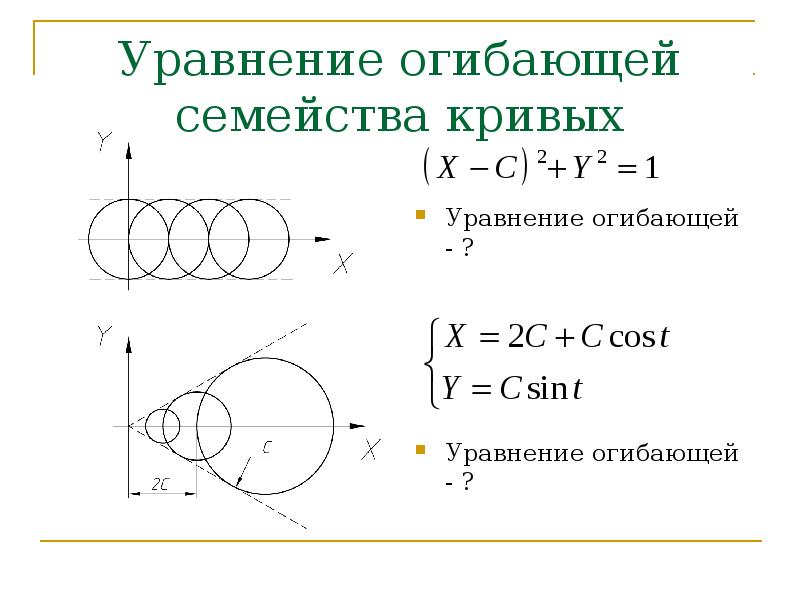

Уравнение огибающей семейства кривых Уравнение огибающей - ? Уравнение огибающей - ?

Слайд 5

Описание слайда:

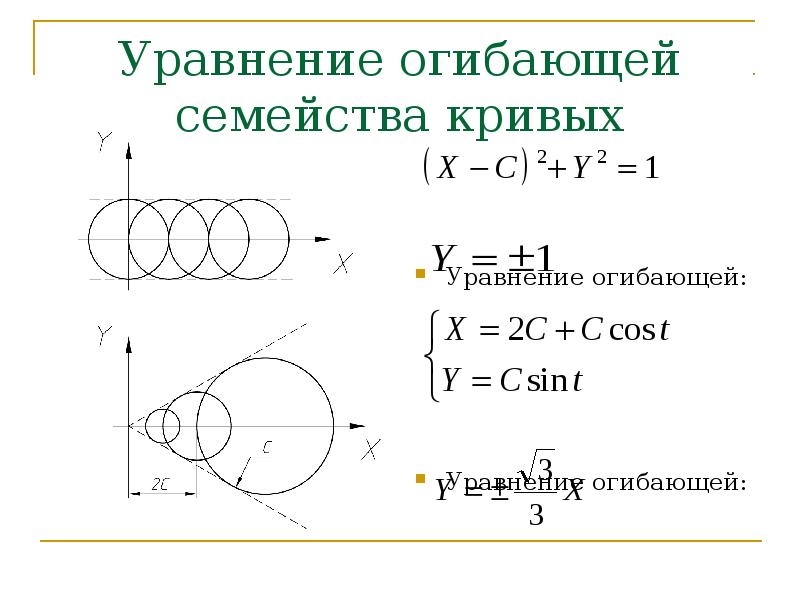

Уравнение огибающей семейства кривых Уравнение огибающей: Уравнение огибающей:

Слайд 6

Описание слайда:

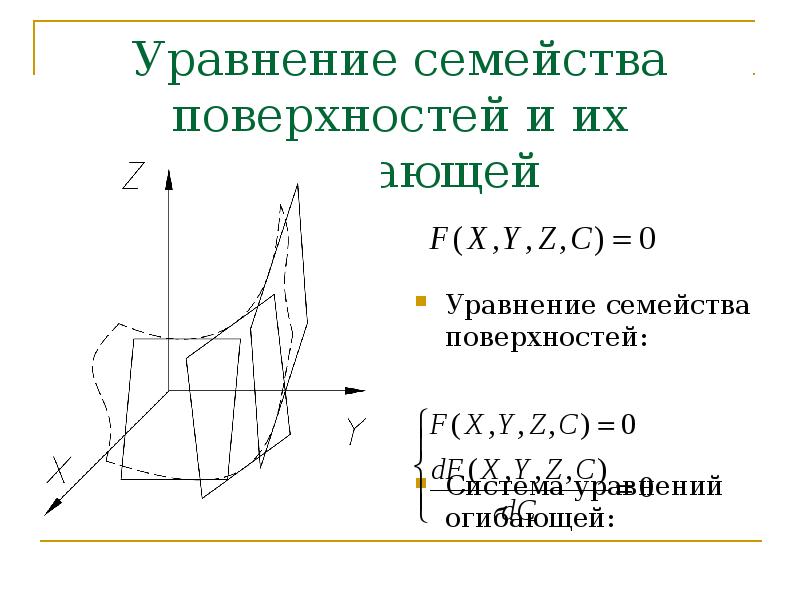

Уравнение семейства поверхностей и их огибающей Уравнение семейства поверхностей: Система уравнений огибающей:

Слайд 7

Описание слайда:

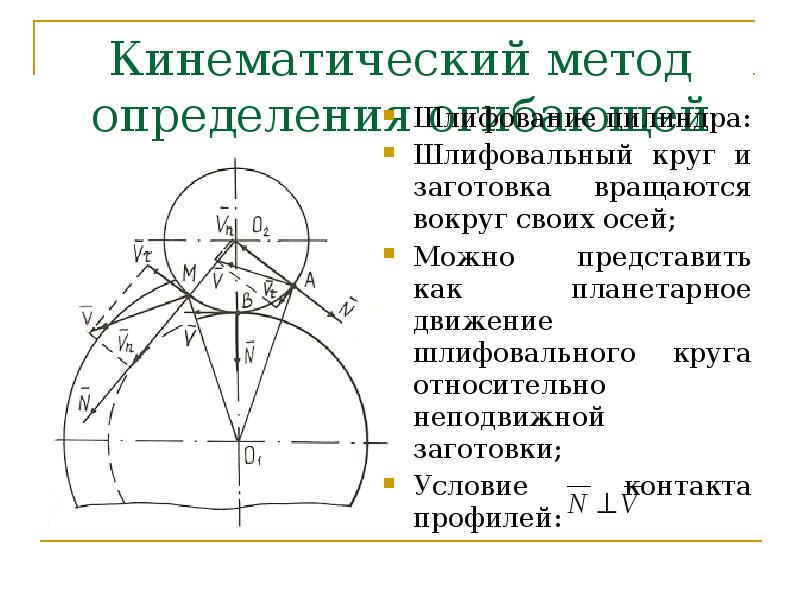

Кинематический метод определения огибающей Шлифование цилиндра: Шлифовальный круг и заготовка вращаются вокруг своих осей; Можно представить как планетарное движение шлифовального круга относительно неподвижной заготовки; Условие контакта профилей:
