Слайд 1

Описание слайда:

Ограничители перенапряжения

Слайд 2

Описание слайда:

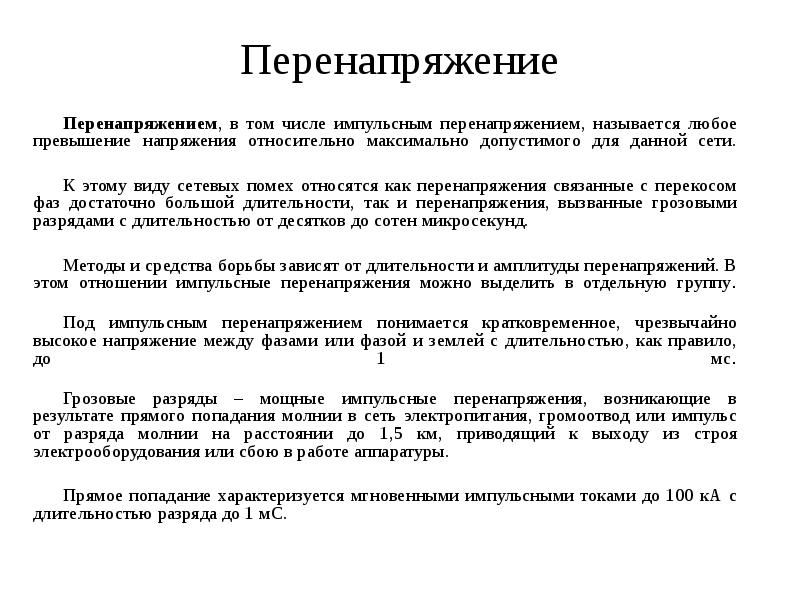

Перенапряжение Перенапряжением, в том числе импульсным перенапряжением, называется любое превышение напряжения относительно максимально допустимого для данной сети. К этому виду сетевых помех относятся как перенапряжения связанные с перекосом фаз достаточно большой длительности, так и перенапряжения, вызванные грозовыми разрядами с длительностью от десятков до сотен микросекунд. Методы и средства борьбы зависят от длительности и амплитуды перенапряжений. В этом отношении импульсные перенапряжения можно выделить в отдельную группу. Под импульсным перенапряжением понимается кратковременное, чрезвычайно высокое напряжение между фазами или фазой и землей с длительностью, как правило, до 1 мс. Грозовые разряды – мощные импульсные перенапряжения, возникающие в результате прямого попадания молнии в сеть электропитания, громоотвод или импульс от разряда молнии на расстоянии до 1,5 км, приводящий к выходу из строя электрооборудования или сбою в работе аппаратуры. Прямое попадание характеризуется мгновенными импульсными токами до 100 кА с длительностью разряда до 1 мС.

Слайд 3

Описание слайда:

Ограничители перенапряжения Существует различные типы устройств защиты от импульсных перенапряжений, рассмотрим один из основных - ограничитель перенапряжения. Ограничители перенапряжений (ОПН) – аппараты современного поколения, пришедшие на смену вентильным разрядникам. Ограничители перенапряжений предназначены для защиты изоляции электрооборудования от атмосферных и коммутационных перенапряжений. Конструктивно ограничитель перенапряжения представляет собой высоконелинейное сопротивление (варистор), заключенный в высокопрочный герметизированный корпус. Высоконелинейная вольтамперная характеристика варисторов позволят реализовать низкий защитный уровень для всех видов перенапряжений и отказаться от использования искровых промежутков, характерных для традиционных разрядников, со всеми вытекающими отсюда преимуществами.

Слайд 4

Описание слайда:

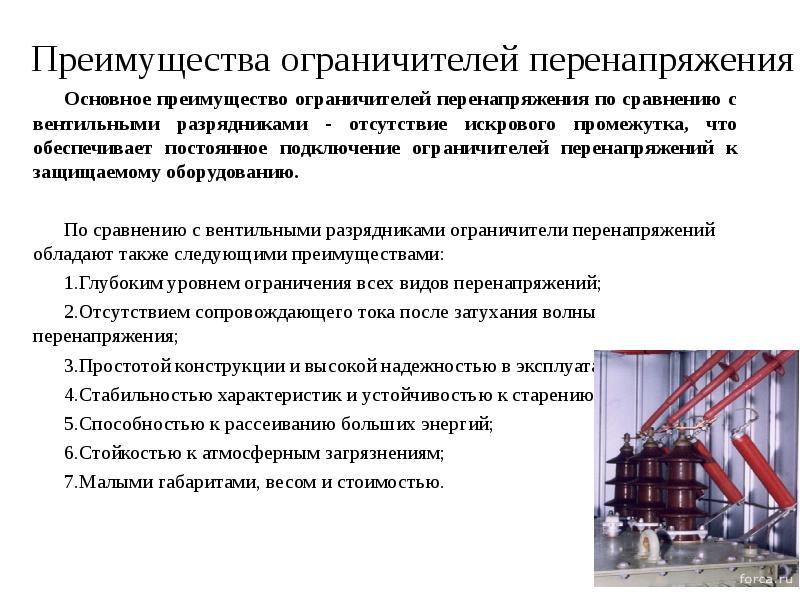

Преимущества ограничителей перенапряжения Основное преимущество ограничителей перенапряжения по сравнению с вентильными разрядниками - отсутствие искрового промежутка, что обеспечивает постоянное подключение ограничителей перенапряжений к защищаемому оборудованию. По сравнению с вентильными разрядниками ограничители перенапряжений обладают также следующими преимуществами: Глубоким уровнем ограничения всех видов перенапряжений; Отсутствием сопровождающего тока после затухания волны перенапряжения; Простотой конструкции и высокой надежностью в эксплуатации; Стабильностью характеристик и устойчивостью к старению; Способностью к рассеиванию больших энергий; Стойкостью к атмосферным загрязнениям; Малыми габаритами, весом и стоимостью.

Слайд 5

Описание слайда:

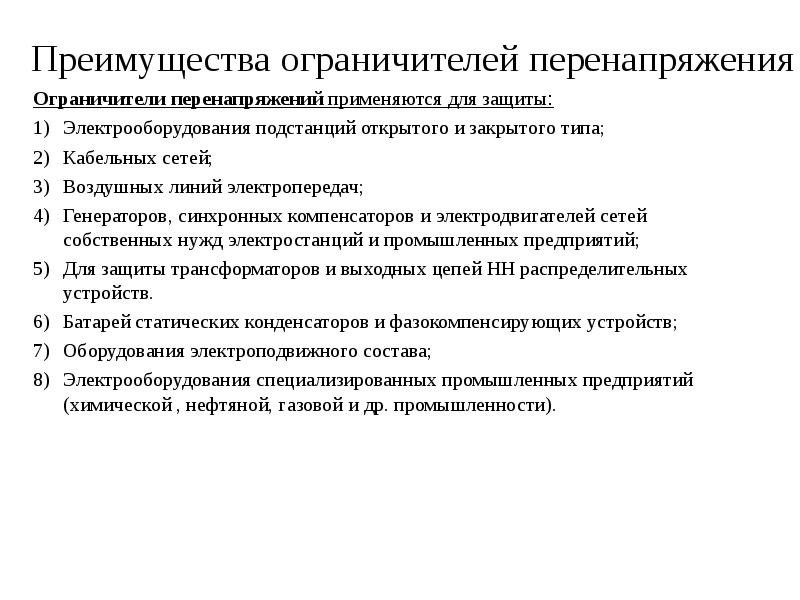

Преимущества ограничителей перенапряжения Ограничители перенапряжений применяются для защиты: Электрооборудования подстанций открытого и закрытого типа; Кабельных сетей; Воздушных линий электропередач; Генераторов, синхронных компенсаторов и электродвигателей сетей собственных нужд электростанций и промышленных предприятий; Для защиты трансформаторов и выходных цепей НН распределительных устройств. Батарей статических конденсаторов и фазокомпенсирующих устройств; Оборудования электроподвижного состава; Электрооборудования специализированных промышленных предприятий (химической , нефтяной, газовой и др. промышленности).

Слайд 6

Описание слайда:

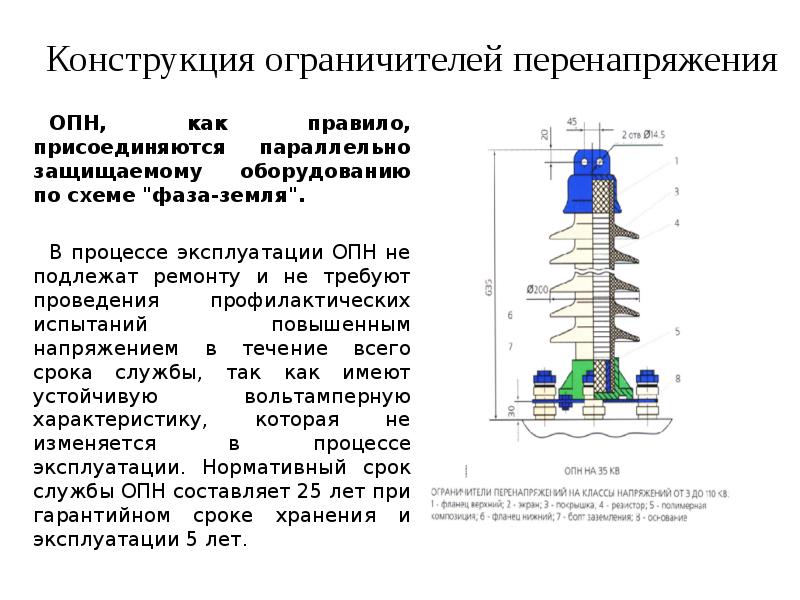

Конструкция ограничителей перенапряжения ОПН, как правило, присоединяются параллельно защищаемому оборудованию по схеме "фаза-земля". В процессе эксплуатации ОПН не подлежат ремонту и не требуют проведения профилактических испытаний повышенным напряжением в течение всего срока службы, так как имеют устойчивую вольтамперную характеристику, которая не изменяется в процессе эксплуатации. Нормативный срок службы ОПН составляет 25 лет при гарантийном сроке хранения и эксплуатации 5 лет.
