Слайд 1


Ограждение мест препятствий для движения поездов и мест производства работ на станциях, слайд №1
Описание слайда:

Слайд 2


ОГРАЖДЕНИЕ МЕСТ ПРЕПЯТСТВИЙ ДЛЯ ДВИЖЕНИЯ ПОЕЗДОВ И МЕСТ ПРОИЗВОДСТВА РАБОТ НА СТАНЦИЯХ
Описание слайда:
ОГРАЖДЕНИЕ МЕСТ ПРЕПЯТСТВИЙ ДЛЯ ДВИЖЕНИЯ ПОЕЗДОВ И МЕСТ ПРОИЗВОДСТВА РАБОТ НА СТАНЦИЯХ

Слайд 3


Ограждение мест препятствий для движения поездов и мест производства работ на станциях, слайд №3
Описание слайда:

Слайд 4


При ограждении на станционном пути места препятствия или производства работ сигналами остановки, все ведущие к этому месту стрелки устанавливаются в такое положение, чтобы на него не мог выехать подвижной состав, и запираются или зашиваются костылями. На месте препятствия или производства работ на оси пути устанавливается переносной красный сигнал
Описание слайда:
При ограждении на станционном пути места препятствия или производства работ сигналами остановки, все ведущие к этому месту стрелки устанавливаются в такое положение, чтобы на него не мог выехать подвижной состав, и запираются или зашиваются костылями. На месте препятствия или производства работ на оси пути устанавливается переносной красный сигнал

Слайд 5


Если какие-либо из этих стрелок направлены остряками Если какие-либо из этих стрелок направлены остряками в сторону места препятствия, или производства работ, и не дают возможности изолировать путь, такое место с обеих сторон ограждается переносными красными сигналами, устанавливаемыми на расстоянии 50 м от границ места препятствия или производства работ
Описание слайда:
Если какие-либо из этих стрелок направлены остряками Если какие-либо из этих стрелок направлены остряками в сторону места препятствия, или производства работ, и не дают возможности изолировать путь, такое место с обеих сторон ограждается переносными красными сигналами, устанавливаемыми на расстоянии 50 м от границ места препятствия или производства работ

Слайд 6

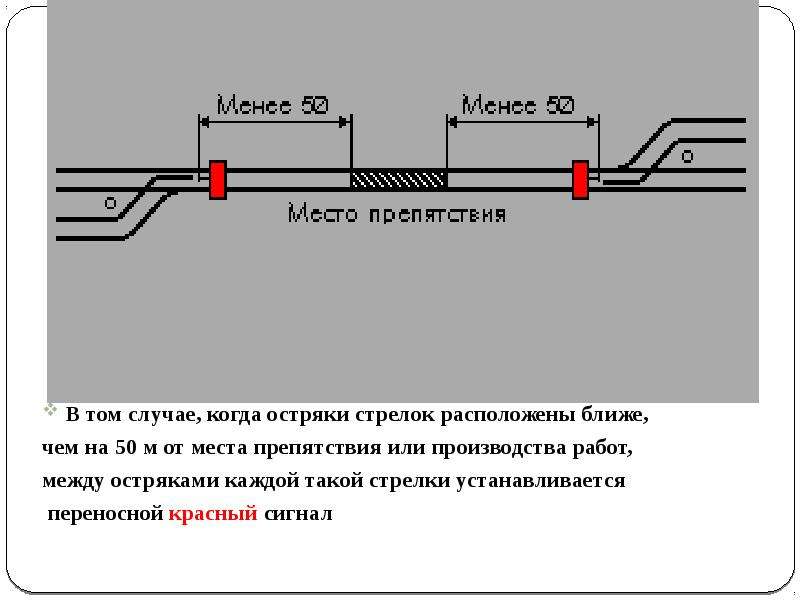

В том случае, когда остряки стрелок расположены ближе, В том случае, когда остряки стрелок расположены ближе, чем на 50 м от места препятствия или производства работ, между остряками каждой такой стрелки устанавливается переносной красный сигнал
Описание слайда:
В том случае, когда остряки стрелок расположены ближе, В том случае, когда остряки стрелок расположены ближе, чем на 50 м от места препятствия или производства работ, между остряками каждой такой стрелки устанавливается переносной красный сигнал

Слайд 7

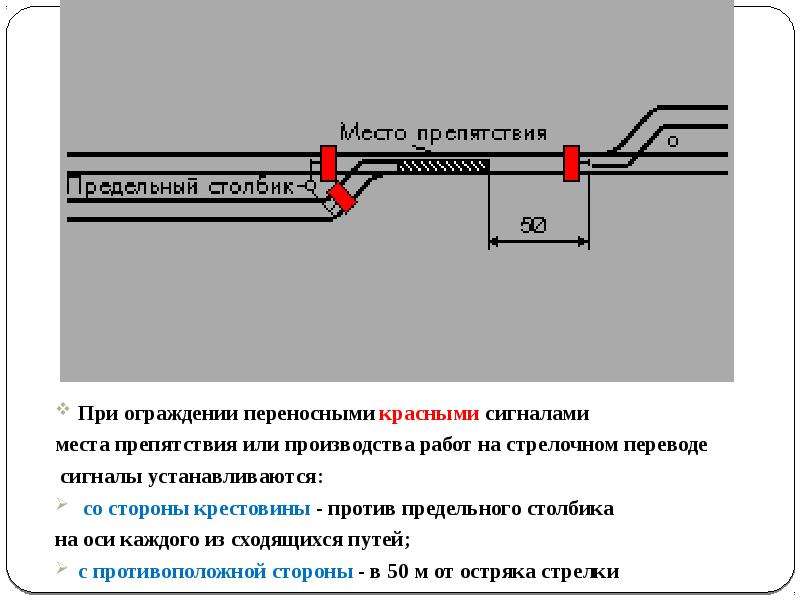

При ограждении переносными красными сигналами При ограждении переносными красными сигналами места препятствия или производства работ на стрелочном переводе сигналы устанавливаются: со стороны крестовины - против предельного столбика на оси каждого из сходящихся путей; с противоположной стороны - в 50 м от остряка стрелки
Описание слайда:
При ограждении переносными красными сигналами При ограждении переносными красными сигналами места препятствия или производства работ на стрелочном переводе сигналы устанавливаются: со стороны крестовины - против предельного столбика на оси каждого из сходящихся путей; с противоположной стороны - в 50 м от остряка стрелки

Слайд 8


Если вблизи от стрелочного перевода, подлежащего ограждению, Если вблизи от стрелочного перевода, подлежащего ограждению, расположена другая стрелка, которую можно поставить в такое положение, что на стрелочный перевод, где имеется препятствие, не может выехать подвижной состав, то стрелка в таком положении запирается или зашивается. В этом случае переносной красный сигнал со стороны такой изолирующей стрелки не ставится
Описание слайда:
Если вблизи от стрелочного перевода, подлежащего ограждению, Если вблизи от стрелочного перевода, подлежащего ограждению, расположена другая стрелка, которую можно поставить в такое положение, что на стрелочный перевод, где имеется препятствие, не может выехать подвижной состав, то стрелка в таком положении запирается или зашивается. В этом случае переносной красный сигнал со стороны такой изолирующей стрелки не ставится

Слайд 9

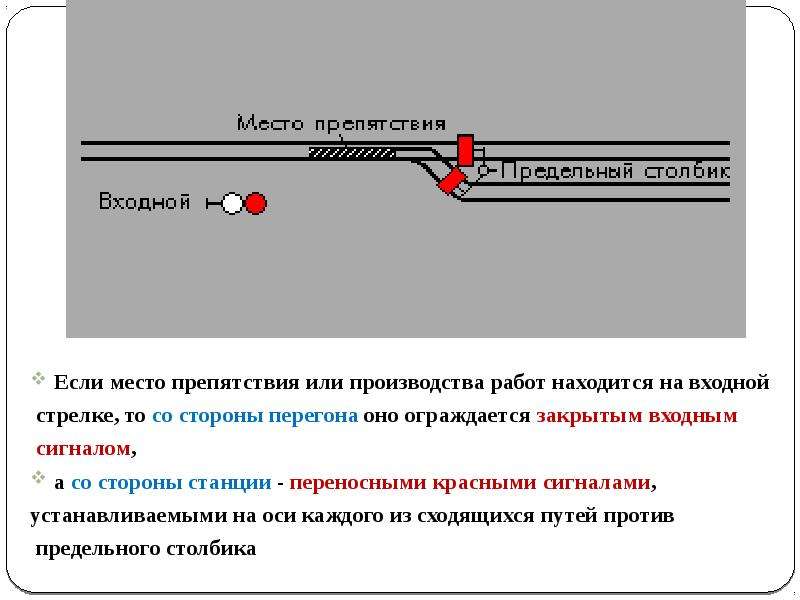

Если место препятствия или производства работ находится на входной Если место препятствия или производства работ находится на входной стрелке, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны станции - переносными красными сигналами, устанавливаемыми на оси каждого из сходящихся путей против предельного столбика
Описание слайда:
Если место препятствия или производства работ находится на входной Если место препятствия или производства работ находится на входной стрелке, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны станции - переносными красными сигналами, устанавливаемыми на оси каждого из сходящихся путей против предельного столбика

Слайд 10


Когда место препятствия или производства работ находится между Когда место препятствия или производства работ находится между входной стрелкой и входным сигналом, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны станции - переносным красным сигналом, установленным между остряками входной стрелки
Описание слайда:
Когда место препятствия или производства работ находится между Когда место препятствия или производства работ находится между входной стрелкой и входным сигналом, то со стороны перегона оно ограждается закрытым входным сигналом, а со стороны станции - переносным красным сигналом, установленным между остряками входной стрелки

Слайд 11

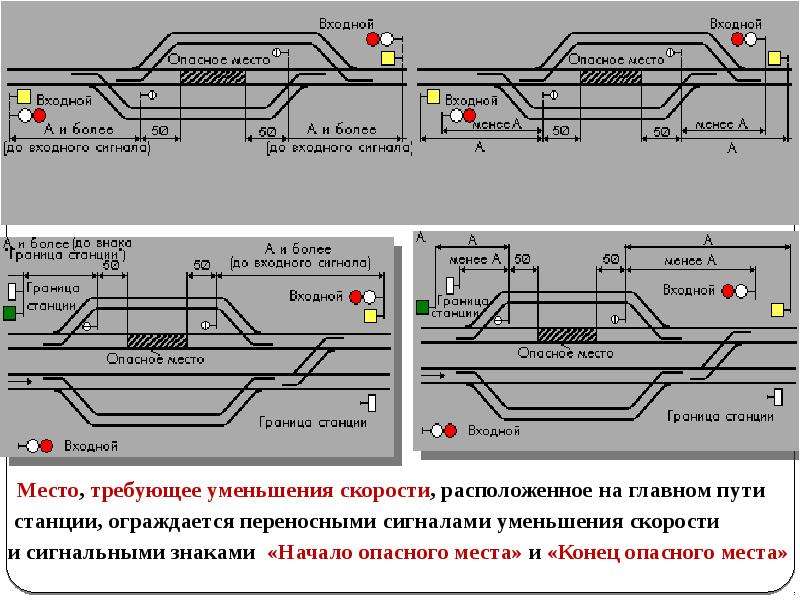

Место, требующее уменьшения скорости, расположенное на главном пути Место, требующее уменьшения скорости, расположенное на главном пути станции, ограждается переносными сигналами уменьшения скорости и сигнальными знаками «Начало опасного места» и «Конец опасного места»
Описание слайда:
Место, требующее уменьшения скорости, расположенное на главном пути Место, требующее уменьшения скорости, расположенное на главном пути станции, ограждается переносными сигналами уменьшения скорости и сигнальными знаками «Начало опасного места» и «Конец опасного места»

Слайд 12


Если место, требующее уменьшения скорости, расположено на Если место, требующее уменьшения скорости, расположено на остальных станционных путях, то оно ограждается только переносными сигналами уменьшения скорости. Порядок установки этих сигналов указан на данном рисунке
Описание слайда:
Если место, требующее уменьшения скорости, расположено на Если место, требующее уменьшения скорости, расположено на остальных станционных путях, то оно ограждается только переносными сигналами уменьшения скорости. Порядок установки этих сигналов указан на данном рисунке

Слайд 13

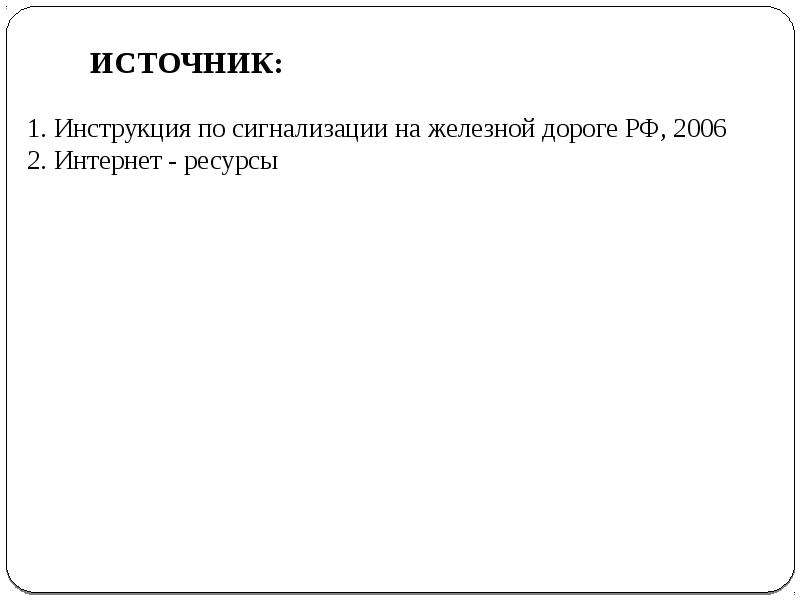

Ограждение мест препятствий для движения поездов и мест производства работ на станциях, слайд №13
Описание слайда:
