Вы можете ознакомиться и скачать презентацию на тему Основные причины повреждений и аварий зданий и сооружений. Доклад-сообщение содержит 51 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Основные причины повреждений и аварий зданий и сооружений Основные причины повреждений и аварий зданий и сооружений Характерные дефекты конструкций

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Курс лекций по теме: «Обследование и испытание строительных конструкций зданий и сооружений» Лекция № 2 «Контроль качества выполнения СМР. Дефекты строительных конструкций»

Слайд 7

Описание слайда:

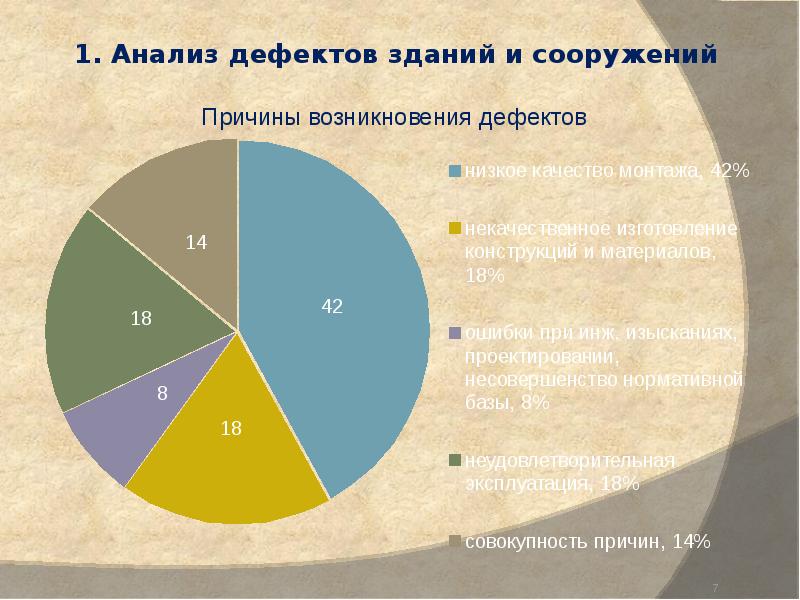

1. Анализ дефектов зданий и сооружений

Слайд 8

Описание слайда:

2. Формы контроля качества строительства

Слайд 9

Описание слайда:

2.1 Государственный строительный надзор Право проведения государственного строительного надзора имеют органы Госархстройнадзора России, а также выполняющие по их заданию строительный контроль проектные, научно-исследовательские институты и хозрасчетные фирмы. Осуществление на строительных площадках государственного контроля не снимает ответственности с соответствующих служб строительных организаций и заказчика за качество выполненных строительно-монтажных работ. Государственный строительный надзор осуществляется непосредственно на площадках строительства объектов.

Слайд 10

Описание слайда:

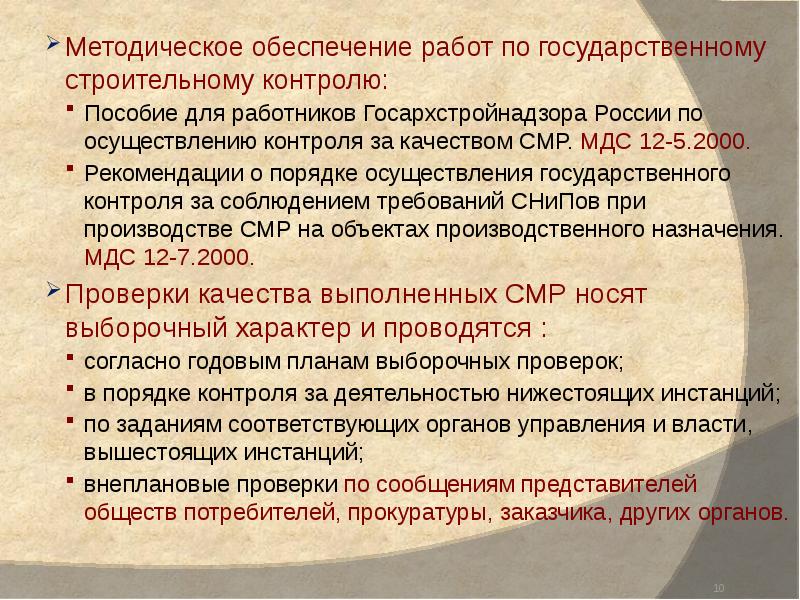

Методическое обеспечение работ по государственному строительному контролю: Методическое обеспечение работ по государственному строительному контролю: Пособие для работников Госархстройнадзора России по осуществлению контроля за качеством СМР. МДС 12-5.2000. Рекомендации о порядке осуществления государственного контроля за соблюдением требований СНиПов при производстве СМР на объектах производственного назначения. МДС 12-7.2000. Проверки качества выполненных СМР носят выборочный характер и проводятся : согласно годовым планам выборочных проверок; в порядке контроля за деятельностью нижестоящих инстанций; по заданиям соответствующих органов управления и власти, вышестоящих инстанций; внеплановые проверки по сообщениям представителей обществ потребителей, прокуратуры, заказчика, других органов.

Слайд 11

Описание слайда:

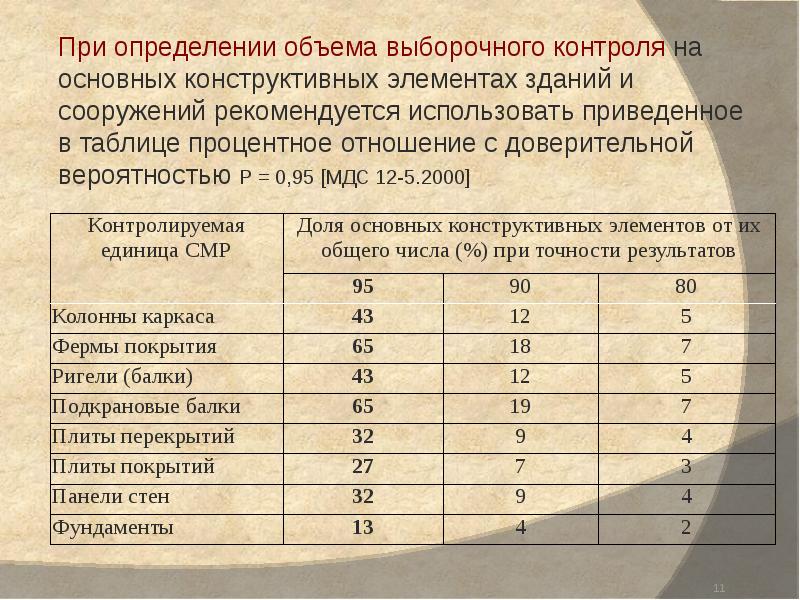

При определении объема выборочного контроля на основных конструктивных элементах зданий и сооружений рекомендуется использовать приведенное в таблице процентное отношение с доверительной вероятностью Р = 0,95 [МДС 12-5.2000] При определении объема выборочного контроля на основных конструктивных элементах зданий и сооружений рекомендуется использовать приведенное в таблице процентное отношение с доверительной вероятностью Р = 0,95 [МДС 12-5.2000]

Слайд 12

Описание слайда:

При определении соответствия выполненных строительно-монтажных работ требованиям проекта и норм следует использовать также информацию, содержащуюся в исполнительной документации, журналах работ и материалах лабораторного контроля. При определении соответствия выполненных строительно-монтажных работ требованиям проекта и норм следует использовать также информацию, содержащуюся в исполнительной документации, журналах работ и материалах лабораторного контроля. Особое внимание должно быть обращено на технологию и последовательность выполнения работ, на обеспечение прочности и устойчивости возводимых зданий и сооружений на всех стадиях строительства и в законченной строительной продукции.

Слайд 13

Описание слайда:

2.2 Технический надзор заказчика Осуществлять технический надзор (строительный контроль) – это право Заказчика (Застройщика). Застройщик может привлекать к осуществлению контроля и надзора стороннюю инженерную организацию на основе договора строительного подряда, без согласования с подрядчиком (ст. 749 ГК РФ). Технадзор Заказчика совместно с ответственными лицами подрядчика осуществляет приемочный контроль качества выполненных работ после завершения строительства этажа, яруса, а также после выполнения работ субподрядчиками (промежуточный приемочный контроль) и объекта в целом. При выполнении приемочного контроля может присутствовать представитель органа Госархстройнадзора.

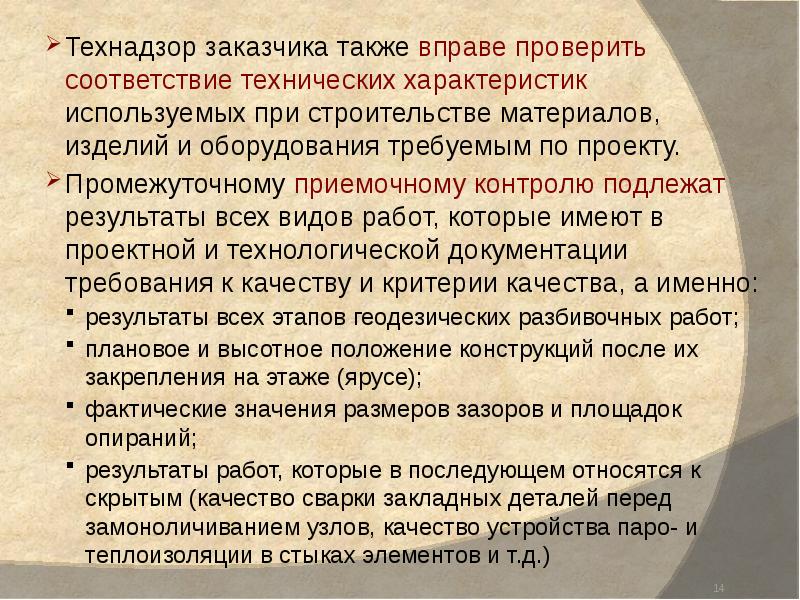

Слайд 14

Описание слайда:

Технадзор заказчика также вправе проверить соответствие технических характеристик используемых при строительстве материалов, изделий и оборудования требуемым по проекту. Технадзор заказчика также вправе проверить соответствие технических характеристик используемых при строительстве материалов, изделий и оборудования требуемым по проекту. Промежуточному приемочному контролю подлежат результаты всех видов работ, которые имеют в проектной и технологической документации требования к качеству и критерии качества, а именно: результаты всех этапов геодезических разбивочных работ; плановое и высотное положение конструкций после их закрепления на этаже (ярусе); фактические значения размеров зазоров и площадок опираний; результаты работ, которые в последующем относятся к скрытым (качество сварки закладных деталей перед замоноличиванием узлов, качество устройства паро- и теплоизоляции в стыках элементов и т.д.)

Слайд 15

Описание слайда:

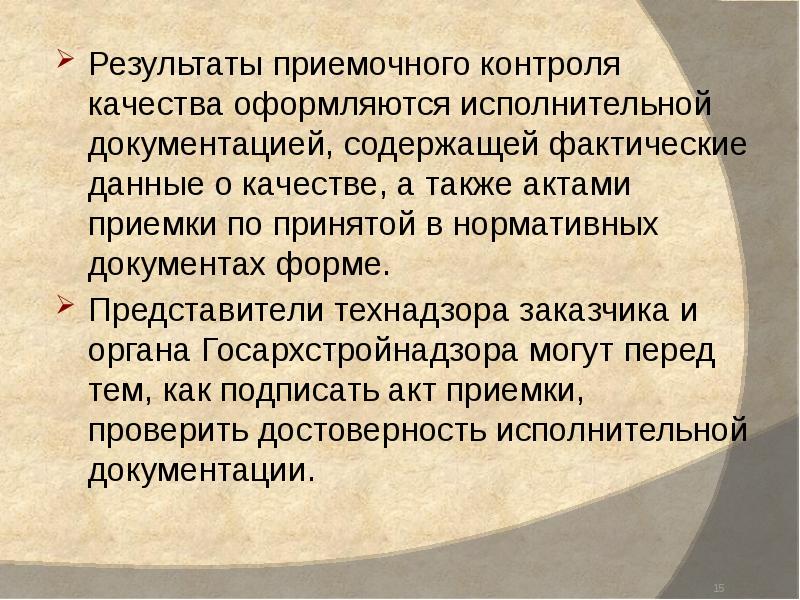

Результаты приемочного контроля качества оформляются исполнительной документацией, содержащей фактические данные о качестве, а также актами приемки по принятой в нормативных документах форме. Результаты приемочного контроля качества оформляются исполнительной документацией, содержащей фактические данные о качестве, а также актами приемки по принятой в нормативных документах форме. Представители технадзора заказчика и органа Госархстройнадзора могут перед тем, как подписать акт приемки, проверить достоверность исполнительной документации.

Слайд 16

Описание слайда:

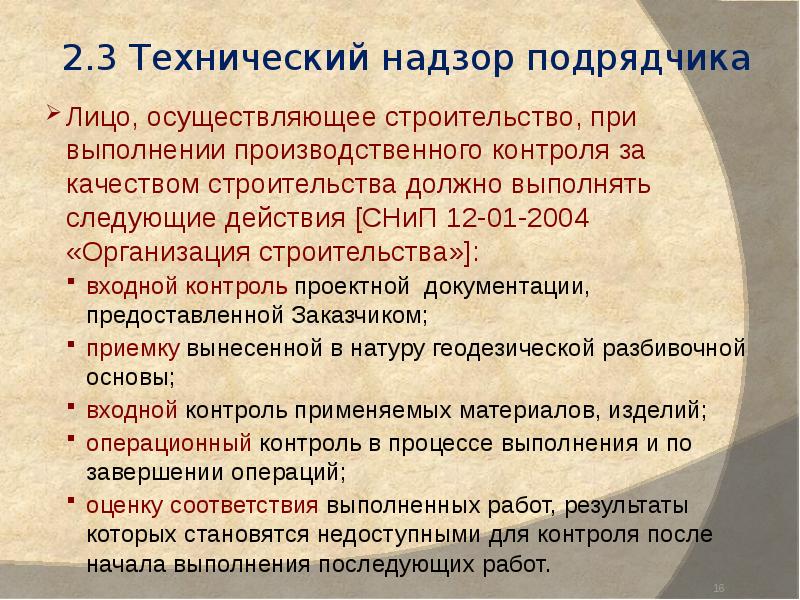

2.3 Технический надзор подрядчика Лицо, осуществляющее строительство, при выполнении производственного контроля за качеством строительства должно выполнять следующие действия [СНиП 12-01-2004 «Организация строительства»]: входной контроль проектной документации, предоставленной Заказчиком; приемку вынесенной в натуру геодезической разбивочной основы; входной контроль применяемых материалов, изделий; операционный контроль в процессе выполнения и по завершении операций; оценку соответствия выполненных работ, результаты которых становятся недоступными для контроля после начала выполнения последующих работ.

Слайд 17

Описание слайда:

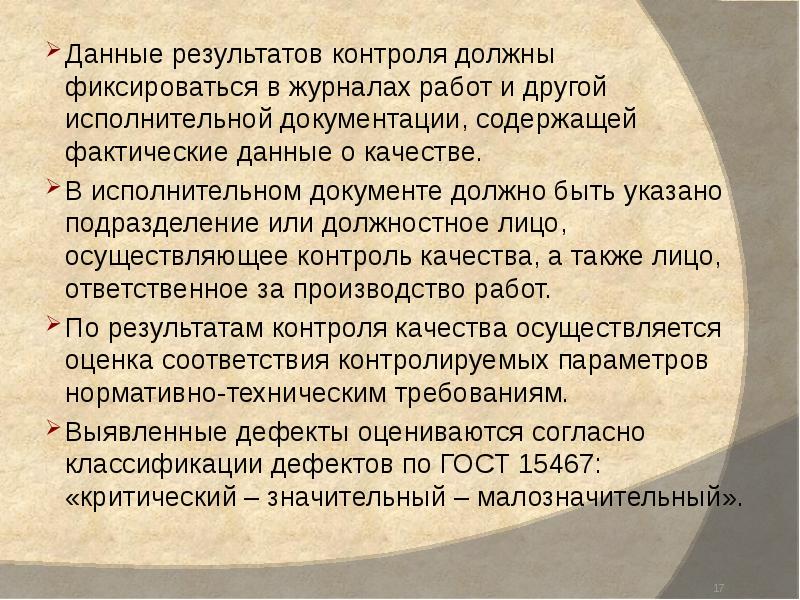

Данные результатов контроля должны фиксироваться в журналах работ и другой исполнительной документации, содержащей фактические данные о качестве. Данные результатов контроля должны фиксироваться в журналах работ и другой исполнительной документации, содержащей фактические данные о качестве. В исполнительном документе должно быть указано подразделение или должностное лицо, осуществляющее контроль качества, а также лицо, ответственное за производство работ. По результатам контроля качества осуществляется оценка соответствия контролируемых параметров нормативно-техническим требованиям. Выявленные дефекты оцениваются согласно классификации дефектов по ГОСТ 15467: «критический – значительный – малозначительный».

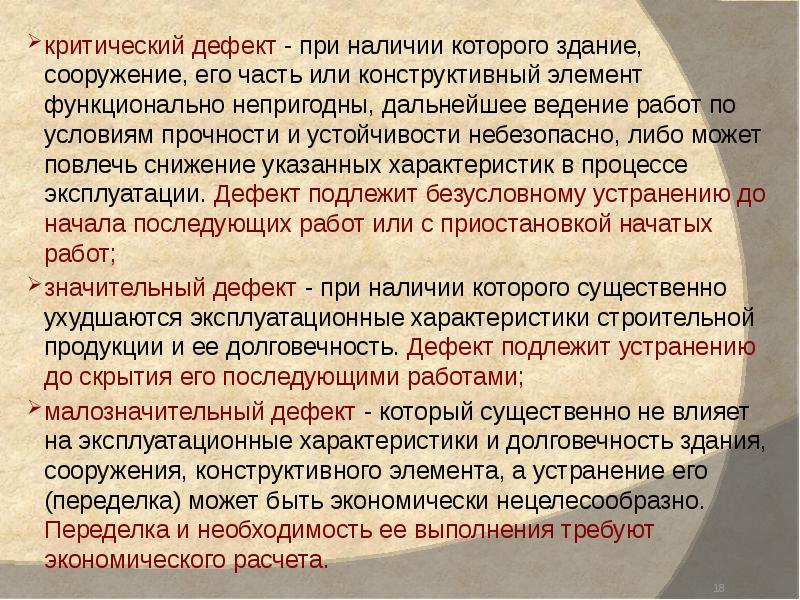

Слайд 18

Описание слайда:

критический дефект - при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации. Дефект подлежит безусловному устранению до начала последующих работ или с приостановкой начатых работ; критический дефект - при наличии которого здание, сооружение, его часть или конструктивный элемент функционально непригодны, дальнейшее ведение работ по условиям прочности и устойчивости небезопасно, либо может повлечь снижение указанных характеристик в процессе эксплуатации. Дефект подлежит безусловному устранению до начала последующих работ или с приостановкой начатых работ; значительный дефект - при наличии которого существенно ухудшаются эксплуатационные характеристики строительной продукции и ее долговечность. Дефект подлежит устранению до скрытия его последующими работами; малозначительный дефект - который существенно не влияет на эксплуатационные характеристики и долговечность здания, сооружения, конструктивного элемента, а устранение его (переделка) может быть экономически нецелесообразно. Переделка и необходимость ее выполнения требуют экономического расчета.

Слайд 19

Описание слайда:

2.4 Авторский надзор Заказчик может привлекать лицо, подготовившее проектную документацию, для осуществления авторского надзора. Архитектор и юридическое лицо на основании договора с заказчиком имеют право осуществлять авторский надзор за строительством объекта или по поручению заказчика быть его ответственным представителем на строительстве данного объекта, осуществляя контроль за качеством строительных материалов, качеством и объемом выполняемых строительно-монтажных работ и финансовый контроль (ст.12 ФЗ "Об архитектурной деятельности в Российской Федерации»). В процессе строительства, расширения, реконструкции, технического перевооружения, консервации и ликвидации опасного производственного объекта организации, разработавшие проектную документацию, в установленном порядке осуществляют авторский надзор (ч.3 ст.8 ФЗ "О промышленной безопасности опасных производственных объектов» ).

Слайд 20

Описание слайда:

При осуществлении авторского надзора за строительством объекта регулярно ведется журнал авторского надзора за строительством, который составляется проектировщиком и передается заказчику. При осуществлении авторского надзора за строительством объекта регулярно ведется журнал авторского надзора за строительством, который составляется проектировщиком и передается заказчику. Основные обязанности лица, осуществляющего авторский надзор, заключаются в проведении выборочной проверки соответствия производимых строительных и монтажных работ рабочей документации и требованиям технического регламента, своевременном решении вопросов, связанных с необходимостью внесения изменений в рабочую документацию . Лица, осуществляющие авторский надзор, вправе, а в случаях, предусмотренных федеральными законами или договором с застройщиком (заказчиком), обязаны участвовать в освидетельствовании скрываемых возведением последующих конструкций работ, от качества которых зависят прочность, устойчивость надежность и долговечность возводимых зданий и сооружений, и в приемке в процессе строительства отдельных ответственных конструкций.
