Слайд 1

Описание слайда:

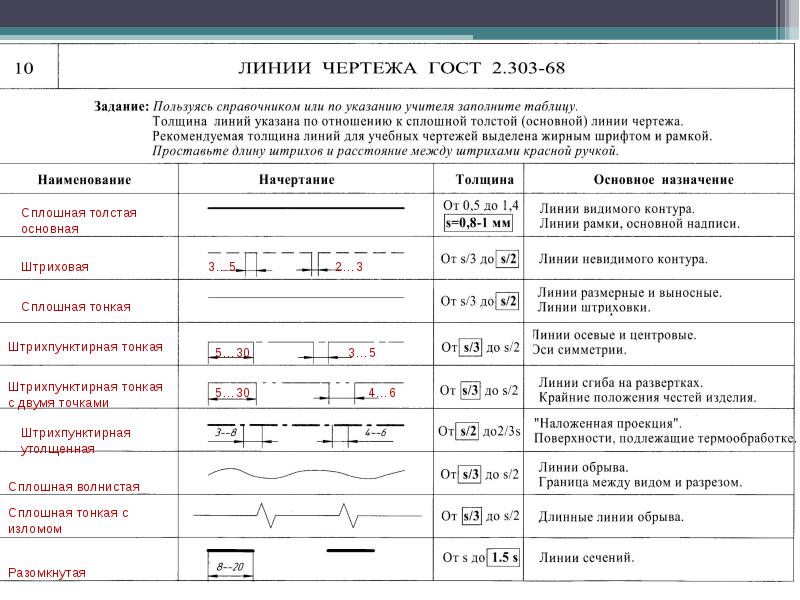

Основы черчения Основные вопросы При выполнении чертежей необходимо строго соблюдать все правила и требования, установленные ЕСКД на масштабы изображений, форматы листов, основные надписи на чертежах и чертежный шрифт

Слайд 2

Описание слайда:

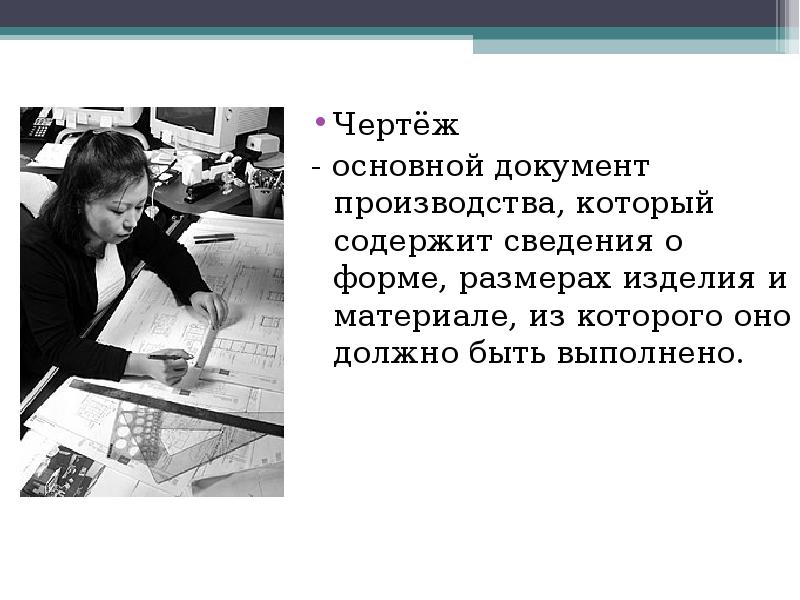

Чертёж Чертёж - основной документ производства, который содержит сведения о форме, размерах изделия и материале, из которого оно должно быть выполнено.

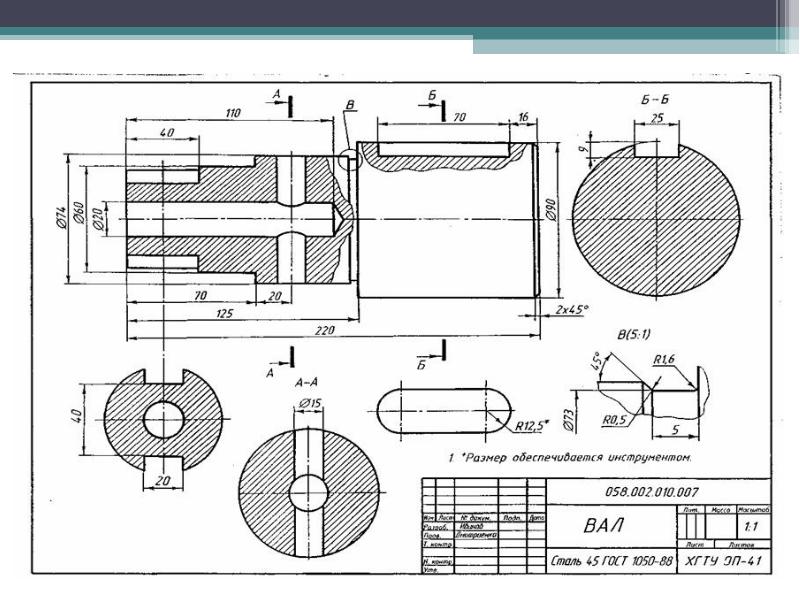

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

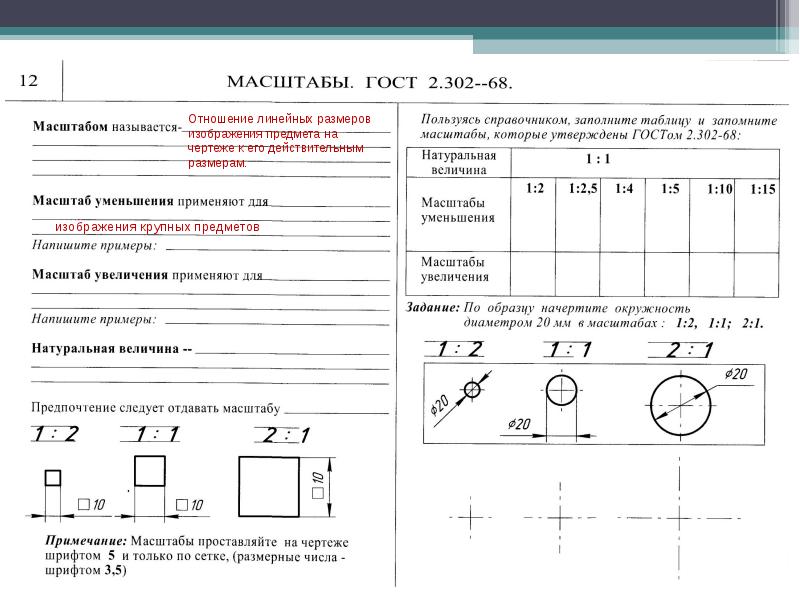

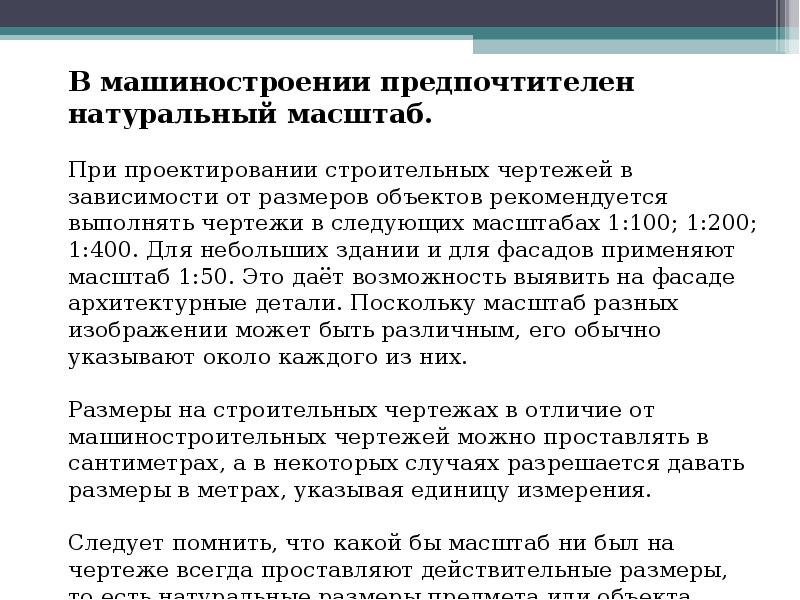

Основные понятия Основная надпись Формат масштаб

Слайд 5

Описание слайда:

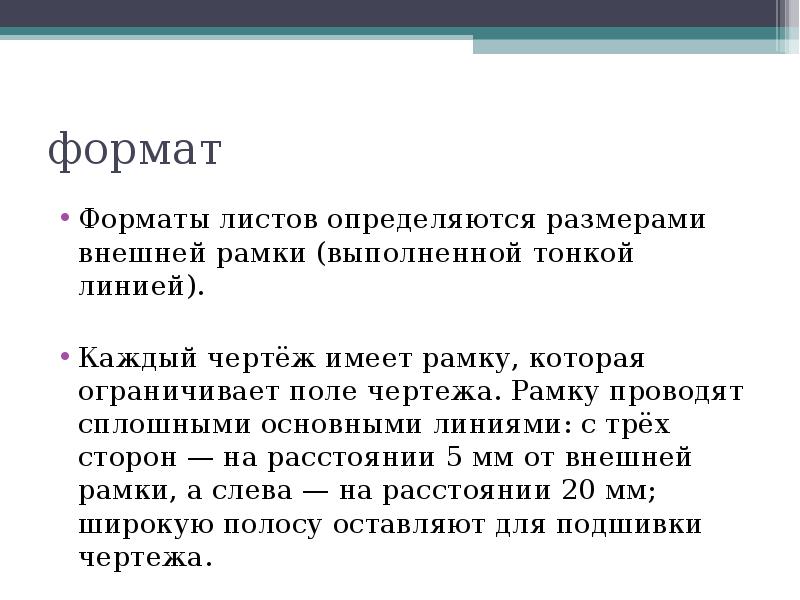

формат Форматы листов определяются размерами внешней рамки (выполненной тонкой линией). Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внешней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

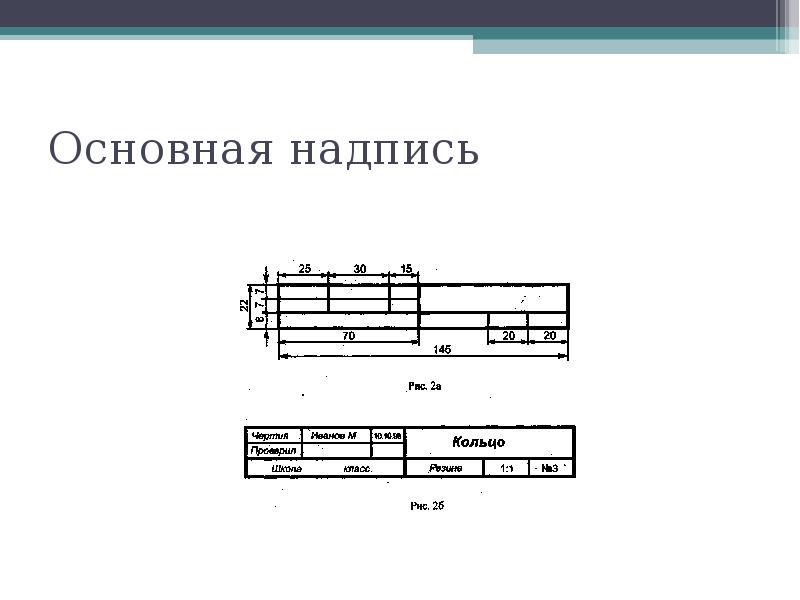

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Размеры стандартных форматов Обозначение формата Размер сторон формата мм АО 841x1189 А1 841x594 А2 420x594 A3 420x297 А4 210x297

Слайд 8

Описание слайда:

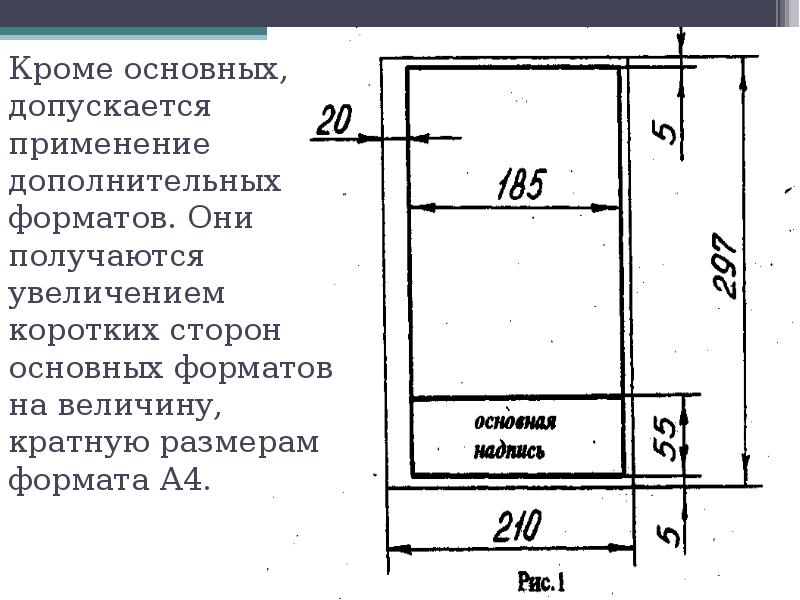

Кроме основных, допускается применение дополнительных форматов. Они получаются увеличением коротких сторон основных форматов на величину, кратную размерам формата А4.
