Слайд 1

Описание слайда:

Основы электрической безопасности Виды действия электрического тока Основные способы и средства электрозащиты Классификация помещений по электробезопасности

Слайд 2

Описание слайда:

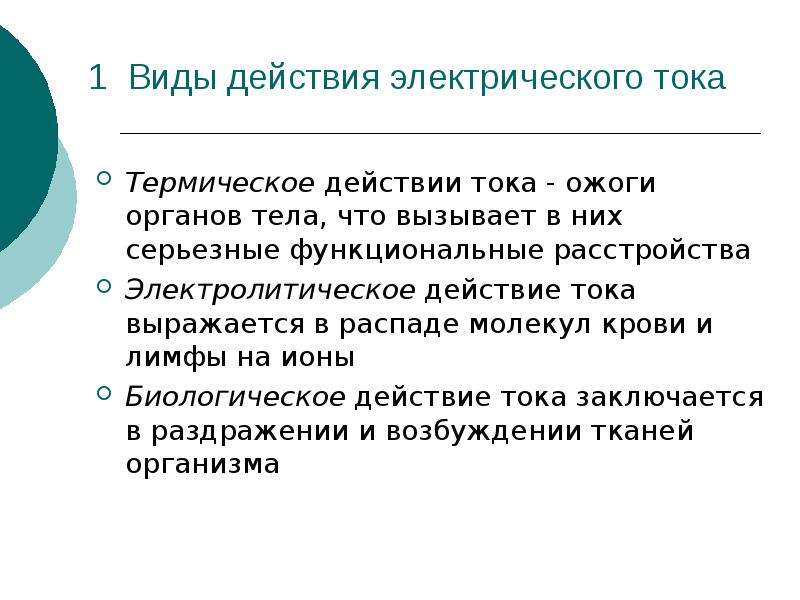

1 Виды действия электрического тока Термическое действии тока - ожоги органов тела, что вызывает в них серьезные функциональные расстройства Электролитическое действие тока выражается в распаде молекул крови и лимфы на ионы Биологическое действие тока заключается в раздражении и возбуждении тканей организма

Слайд 3

Описание слайда:

Электротравмы Местные, вызывающие локальное повреждение организма; Общие, когда поражается весь организм из-за нарушения нормальной деятельности жизненно важных органов и систем.

Слайд 4

Описание слайда:

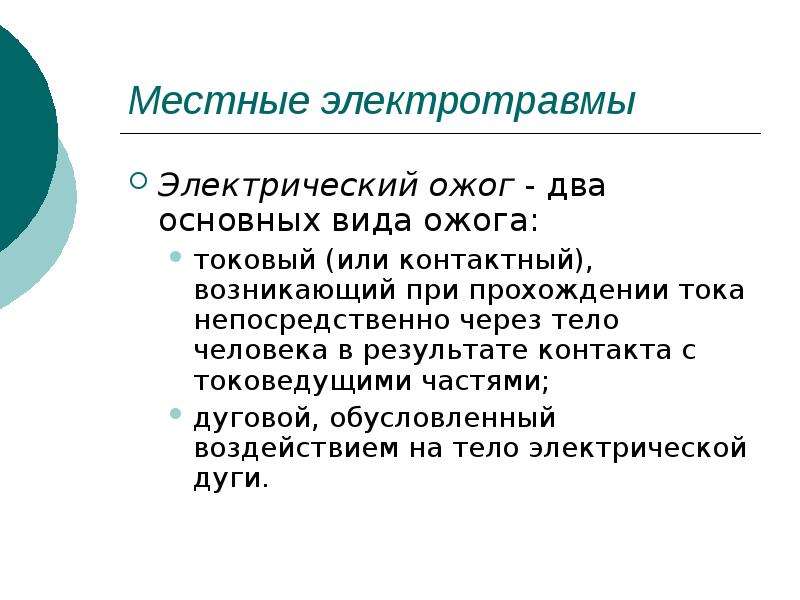

Местные электротравмы Электрический ожог - два основных вида ожога: токовый (или контактный), возникающий при прохождении тока непосредственно через тело человека в результате контакта с токоведущими частями; дуговой, обусловленный воздействием на тело электрической дуги.

Слайд 5

Описание слайда:

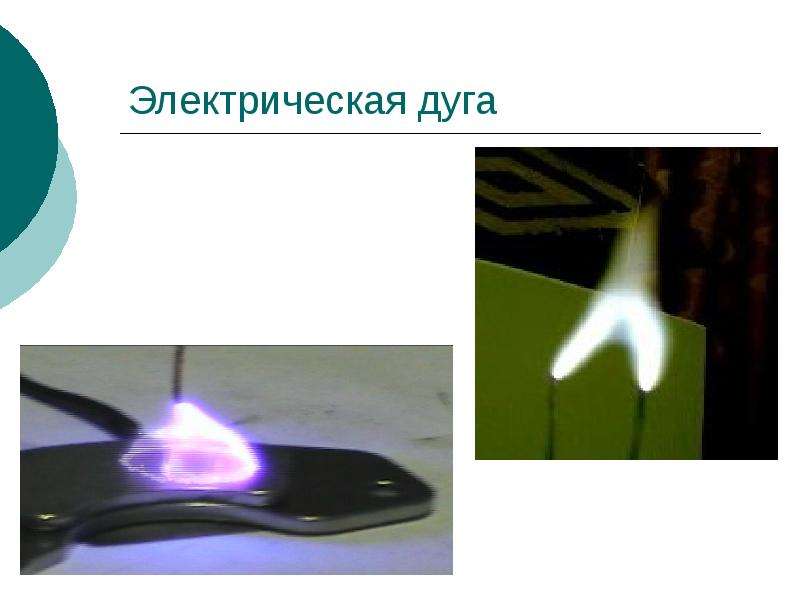

Электрическая дуга

Слайд 6

Описание слайда:

Местные электротравмы Электрические знаки представляют собой резко очерченные пятна серого или бледно-желтого цвета на поверхности тела человека

Слайд 7

Описание слайда:

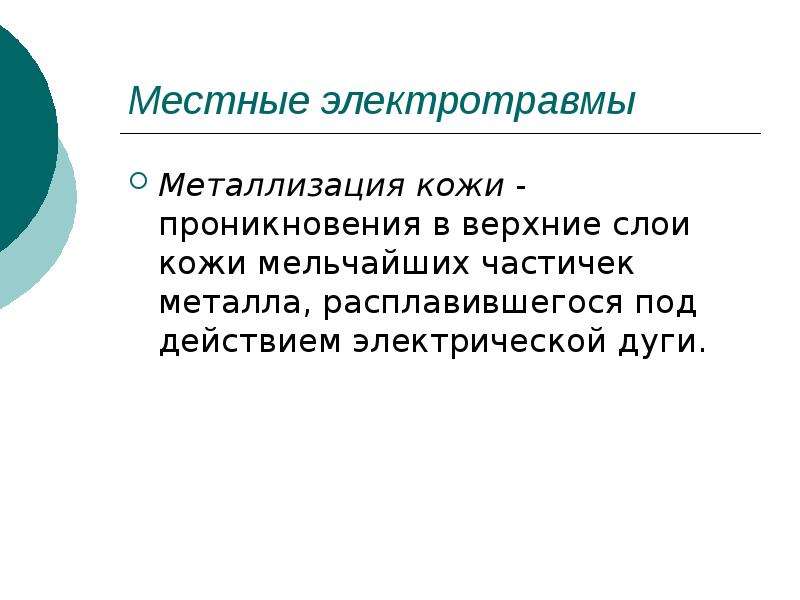

Местные электротравмы Металлизация кожи - проникновения в верхние слои кожи мельчайших частичек металла, расплавившегося под действием электрической дуги.

Слайд 8

Описание слайда:

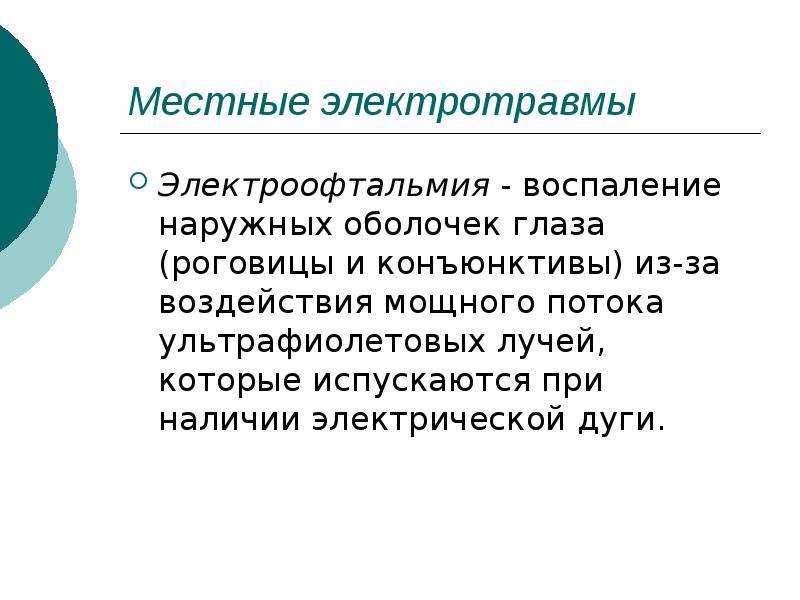

Местные электротравмы Электроофтальмия - воспаление наружных оболочек глаза (роговицы и конъюнктивы) из-за воздействия мощного потока ультрафиолетовых лучей, которые испускаются при наличии электрической дуги.

Слайд 9

Описание слайда:

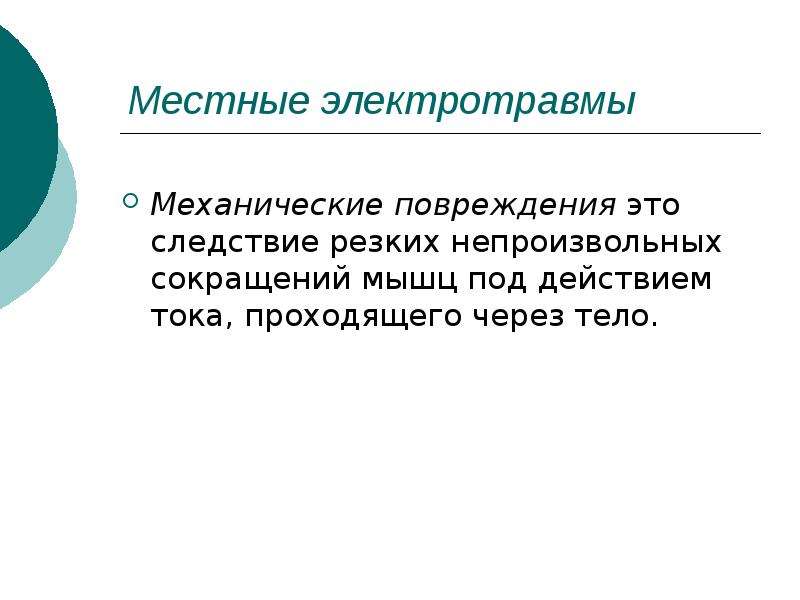

Местные электротравмы Механические повреждения это следствие резких непроизвольных сокращений мышц под действием тока, проходящего через тело.

Слайд 10

Описание слайда:

Степени поражения при электрическом ударе I — судорожное сокращение мышц; II — судорожное сокращение мышц с потерей сознания; III — потеря сознания с нарушением функций дыхания и сердечной деятельности (или того и другого вместе); IV — клиническая смерть (4 – 6 мин).

Слайд 11

Описание слайда:

Факторы, определяющие поражение человека электрическое сопротивление тела человека, сила протекающего через тело тока, время воздействия тока, путь протекания тока, частота и род тока, индивидуальные особенностями организма человека.

Слайд 12

Описание слайда:

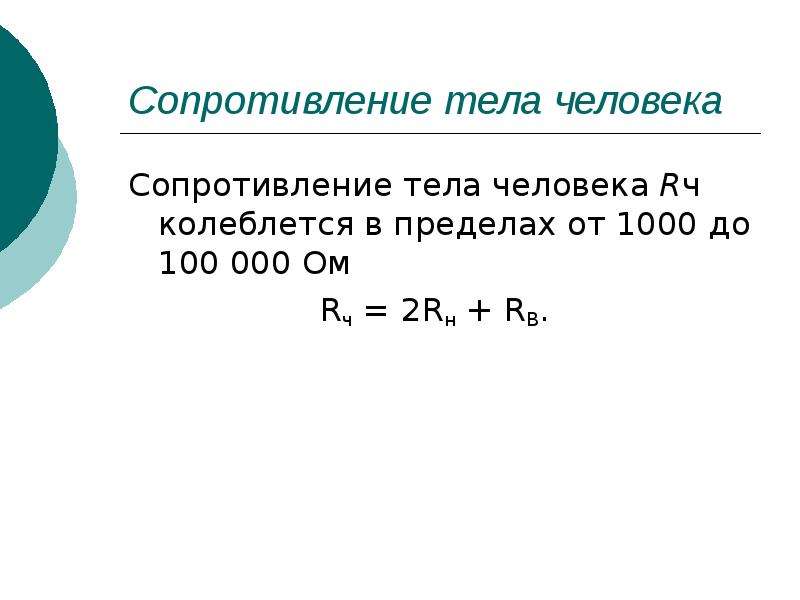

Сопротивление тела человека Сопротивление тела человека Rч колеблется в пределах от 1000 до 100 000 Ом Rч = 2Rн + RВ.

Слайд 13

Описание слайда:

Пороговый ощутимый ток. Граница, или порог, с которого начинается область ощутимых токов, поэтому он наименее ощутимым. Переменный ток частотой 50 Гц и силой 0,5...1,5 мА вызывает при прохождении через организм ощутимые раздражения в виде слабого «зуда» и легких покалываний.

Слайд 14

Описание слайда:

Пороговый неотпускающий ток Электрический ток, вызывающий при прохождении через организм непреодолимые судорожные сокращения мышц руки, в которой зажат проводник Для мужчин, женщин, детей и в среднем при частоте тока 50 Гц равны соответственно 16, 11 и 8 мА.

Слайд 15

Описание слайда:

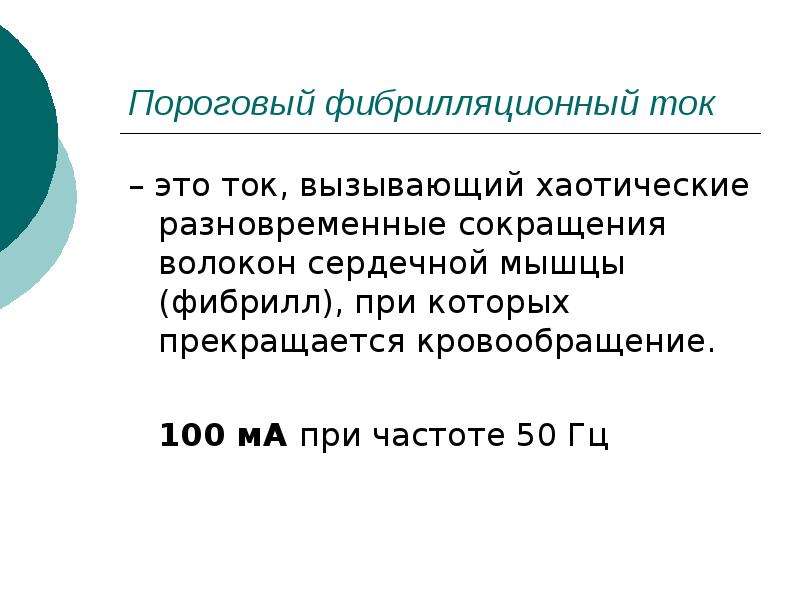

Пороговый фибрилляционный ток – это ток, вызывающий хаотические разновременные сокращения волокон сердечной мышцы (фибрилл), при которых прекращается кровообращение. 100 мА при частоте 50 Гц

Слайд 16

Описание слайда:

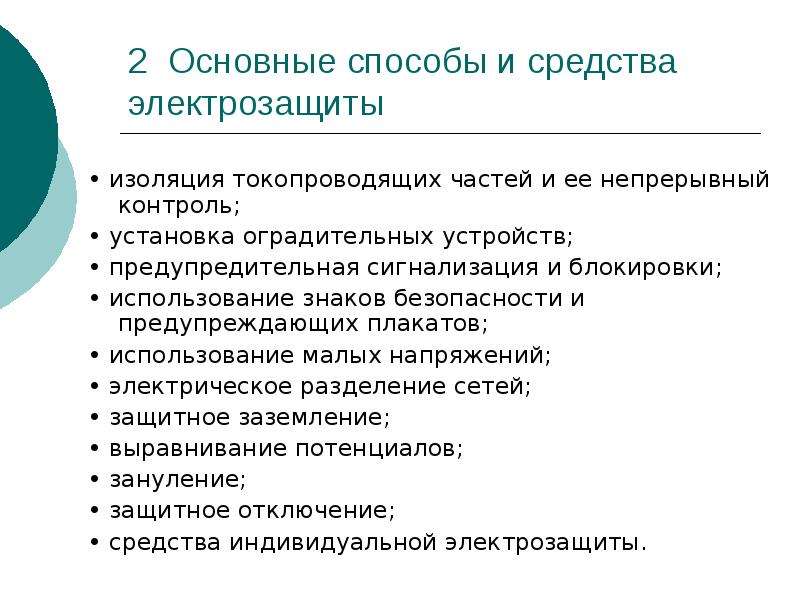

2 Основные способы и средства электрозащиты • изоляция токопроводящих частей и ее непрерывный контроль; • установка оградительных устройств; • предупредительная сигнализация и блокировки; • использование знаков безопасности и предупреждающих плакатов; • использование малых напряжений; • электрическое разделение сетей; • защитное заземление; • выравнивание потенциалов; • зануление; • защитное отключение; • средства индивидуальной электрозащиты.

Слайд 17

Описание слайда:

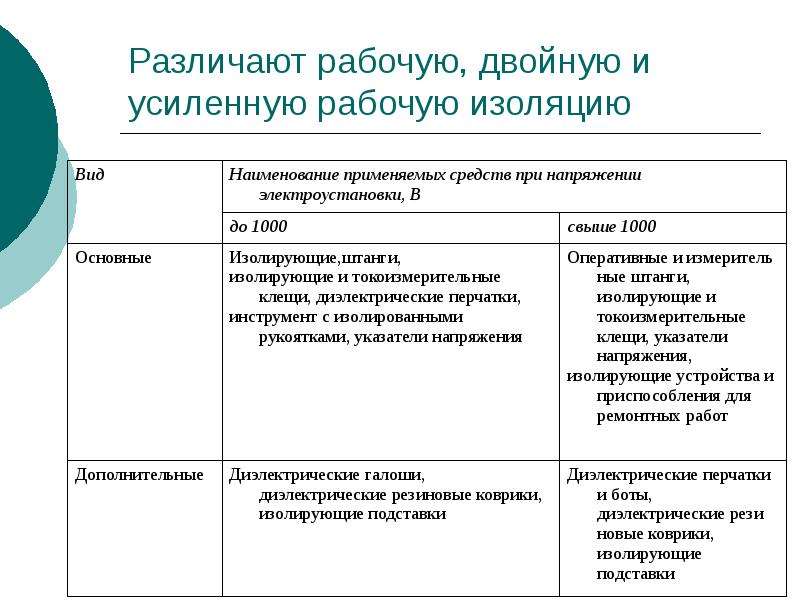

Различают рабочую, двойную и усиленную рабочую изоляцию

Слайд 18

Описание слайда:

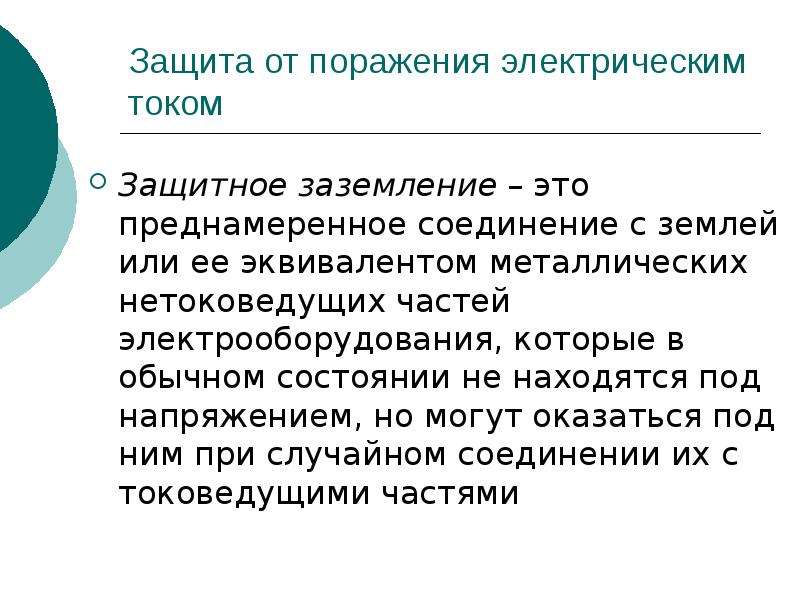

Защита от поражения электрическим током Защитное заземление – это преднамеренное соединение с землей или ее эквивалентом металлических нетоковедущих частей электрооборудования, которые в обычном состоянии не находятся под напряжением, но могут оказаться под ним при случайном соединении их с токоведущими частями

Слайд 19

Описание слайда:

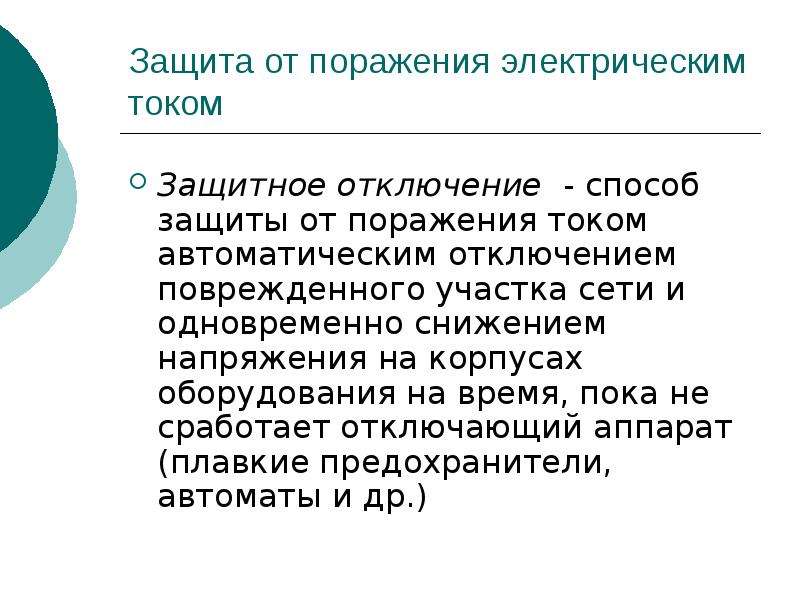

Защита от поражения электрическим током Защитное отключение - способ защиты от поражения током автоматическим отключением поврежденного участка сети и одновременно снижением напряжения на корпусах оборудования на время, пока не сработает отключающий аппарат (плавкие предохранители, автоматы и др.)

Слайд 20

Описание слайда:

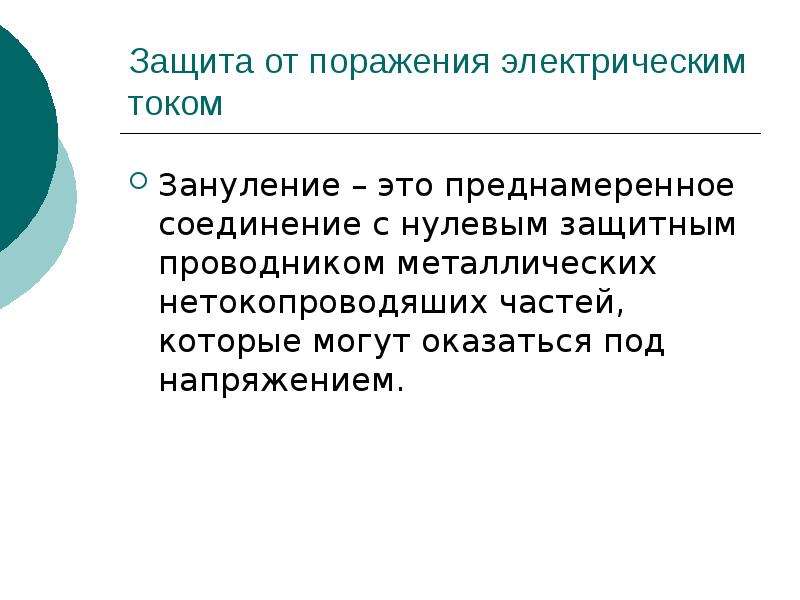

Защита от поражения электрическим током Зануление – это преднамеренное соединение с нулевым защитным проводником металлических нетокопроводяших частей, которые могут оказаться под напряжением.

Слайд 21

Описание слайда:

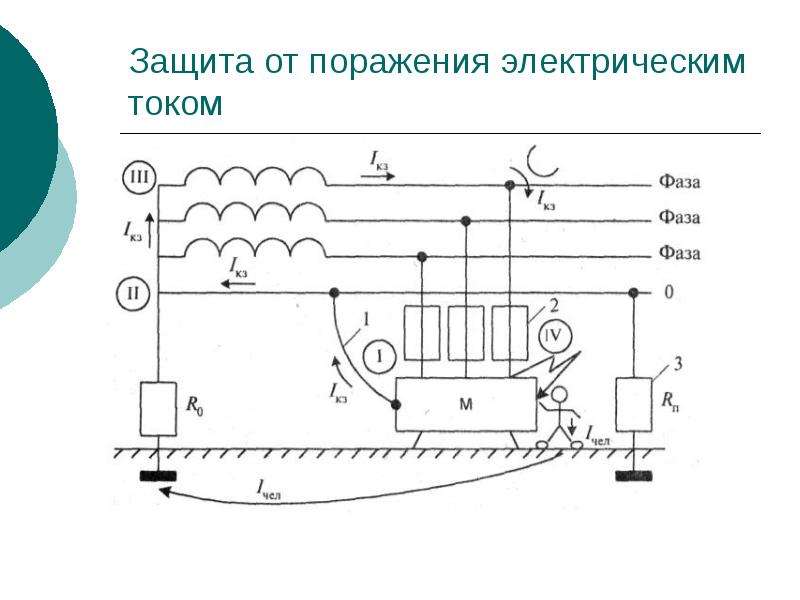

Защита от поражения электрическим током

Слайд 22

Описание слайда:

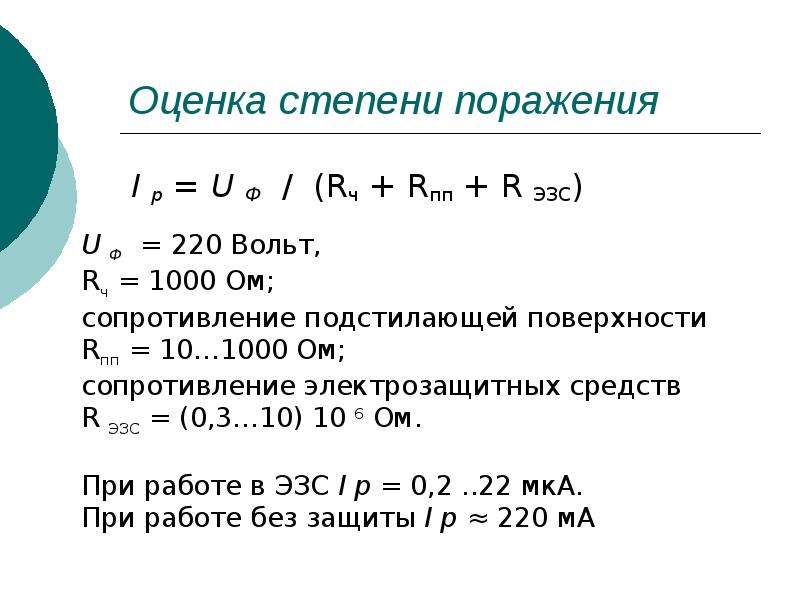

Оценка степени поражения I p = U Ф / (Rч + Rпп + R ЭЗС)

Слайд 23

Описание слайда:

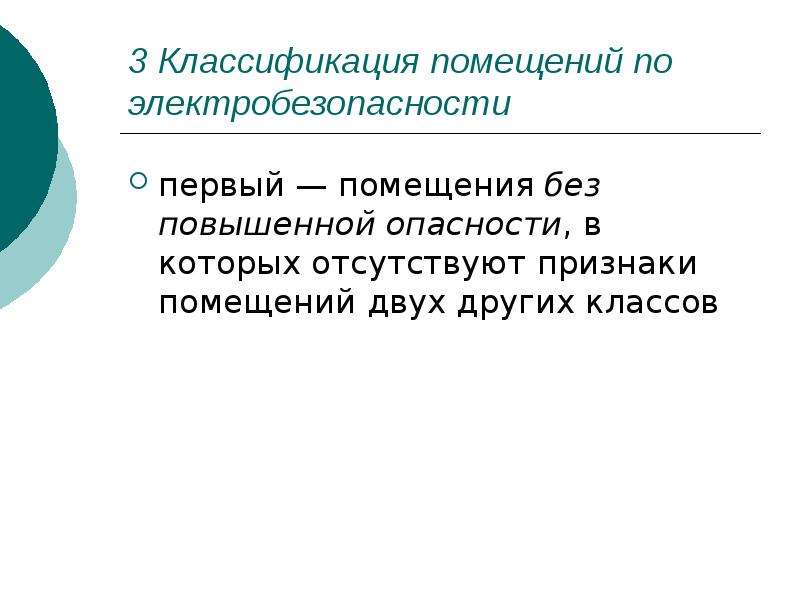

3 Классификация помещений по электробезопасности первый — помещения без повышенной опасности, в которых отсутствуют признаки помещений двух других классов

Слайд 24

Описание слайда:

второй — помещения с повышенной опасностью, характеризующиеся хотя бы одним из перечисленных признаков: второй — помещения с повышенной опасностью, характеризующиеся хотя бы одним из перечисленных признаков: относительной влажностью воздуха, длительно превышающей 75%; наличием токопроводящей пыли и токопроводящих полов (земляных, металлических, сырых деревянных и т. п.); высокой температурой воздуха, длительно превышающей 30 °С, или периодически (более одних суток) 35 °С, или более 40 °С кратковременно; возможностью одновременного прикосновения человека к металлическим корпусам электрооборудования с одной стороны и к соединенным с землей металлоконструкциям с другой

Слайд 25

Описание слайда:

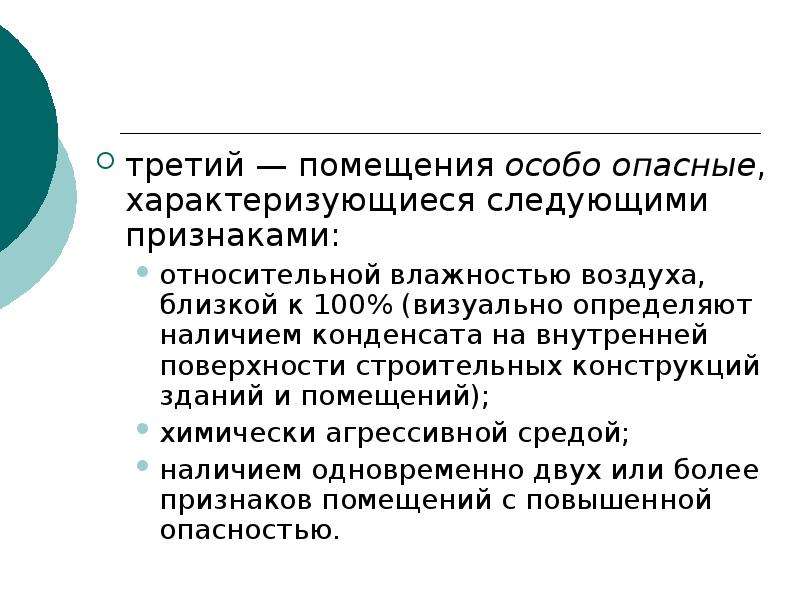

третий — помещения особо опасные, характеризующиеся следующими признаками: третий — помещения особо опасные, характеризующиеся следующими признаками: относительной влажностью воздуха, близкой к 100% (визуально определяют наличием конденсата на внутренней поверхности строительных конструкций зданий и помещений); химически агрессивной средой; наличием одновременно двух или более признаков помещений с повышенной опасностью.
