Слайд 1

Описание слайда:

Основы электробезопасности. Действие электрического тока на человека, электрические травмы и электрический удар. Факторы, влияющие на исход поражения электрическим током. Классификация помещений по степени опасности поражения электрическим током. Напряжение прикосновения и шага. Схемы включения человека в сеть. Средства и методы защиты человека от поражения электрическим током. Обеспечение безопасности при работе с электротоком.

Слайд 2

Описание слайда:

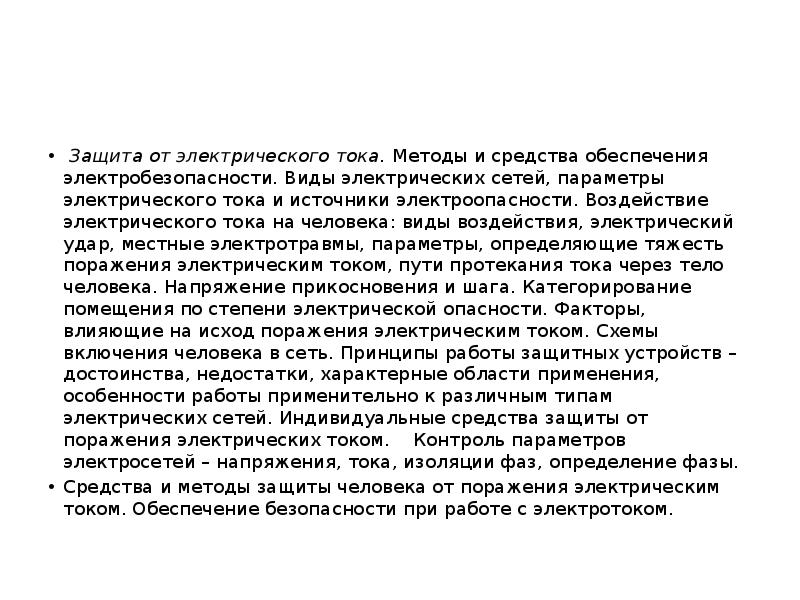

Защита от электрического тока. Методы и средства обеспечения электробезопасности. Виды электрических сетей, параметры электрического тока и источники электроопасности. Воздействие электрического тока на человека: виды воздействия, электрический удар, местные электротравмы, параметры, определяющие тяжесть поражения электрическим током, пути протекания тока через тело человека. Напряжение прикосновения и шага. Категорирование помещения по степени электрической опасности. Факторы, влияющие на исход поражения электрическим током. Схемы включения человека в сеть. Принципы работы защитных устройств – достоинства, недостатки, характерные области применения, особенности работы применительно к различным типам электрических сетей. Индивидуальные средства защиты от поражения электрических током. Контроль параметров электросетей – напряжения, тока, изоляции фаз, определение фазы. Средства и методы защиты человека от поражения электрическим током. Обеспечение безопасности при работе с электротоком.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

М4/2 . ЭЛЕКТРОБЕЗОПАСНОСТЬ Действие электрического тока на организм человека. Факторы, влияющие на исход поражения. Классификация помещений по степени опасности поражения электрическим током.

Слайд 5

Описание слайда:

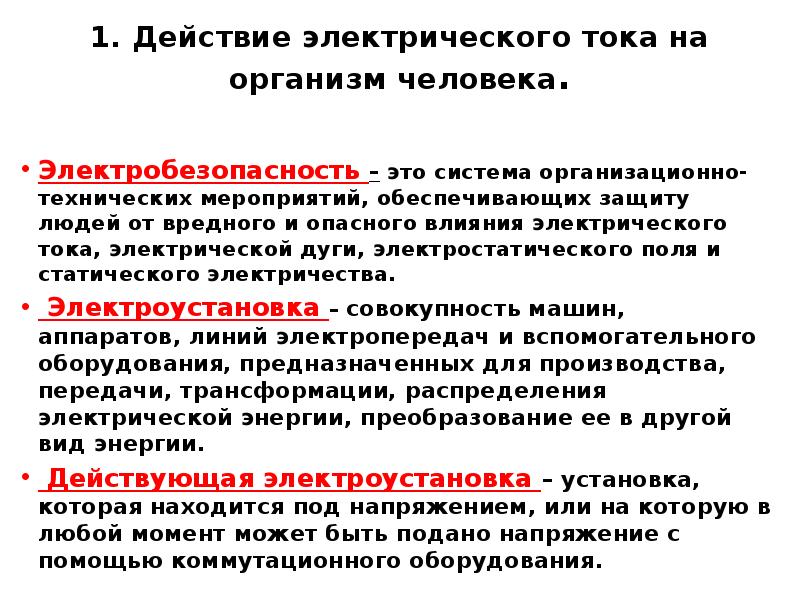

1. Действие электрического тока на организм человека. Электробезопасность – это система организационно-технических мероприятий, обеспечивающих защиту людей от вредного и опасного влияния электрического тока, электрической дуги, электростатического поля и статического электричества. Электроустановка – совокупность машин, аппаратов, линий электропередач и вспомогательного оборудования, предназначенных для производства, передачи, трансформации, распределения электрической энергии, преобразование ее в другой вид энергии. Действующая электроустановка – установка, которая находится под напряжением, или на которую в любой момент может быть подано напряжение с помощью коммутационного оборудования.

Слайд 6

Описание слайда:

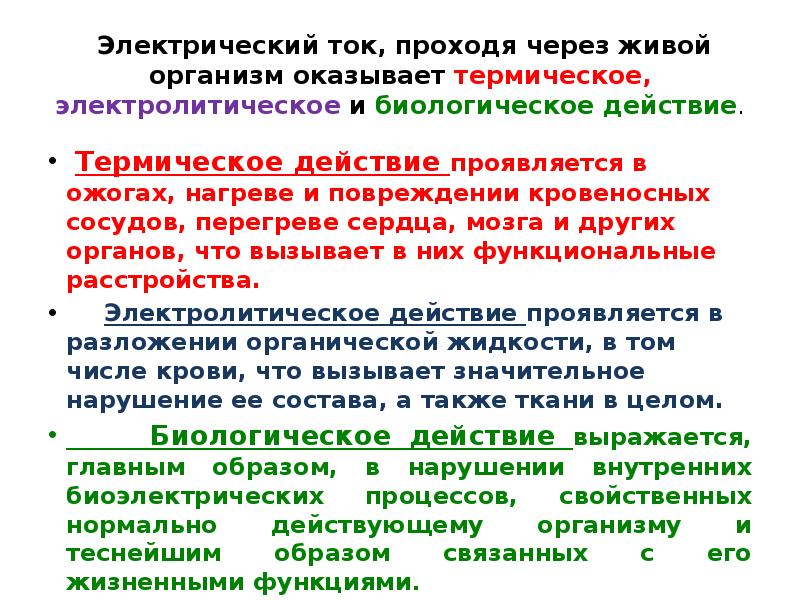

Электрический ток, проходя через живой организм оказывает термическое, электролитическое и биологическое действие. Термическое действие проявляется в ожогах, нагреве и повреждении кровеносных сосудов, перегреве сердца, мозга и других органов, что вызывает в них функциональные расстройства. Электролитическое действие проявляется в разложении органической жидкости, в том числе крови, что вызывает значительное нарушение ее состава, а также ткани в целом. Биологическое действие выражается, главным образом, в нарушении внутренних биоэлектрических процессов, свойственных нормально действующему организму и теснейшим образом связанных с его жизненными функциями.

Слайд 7

Описание слайда:

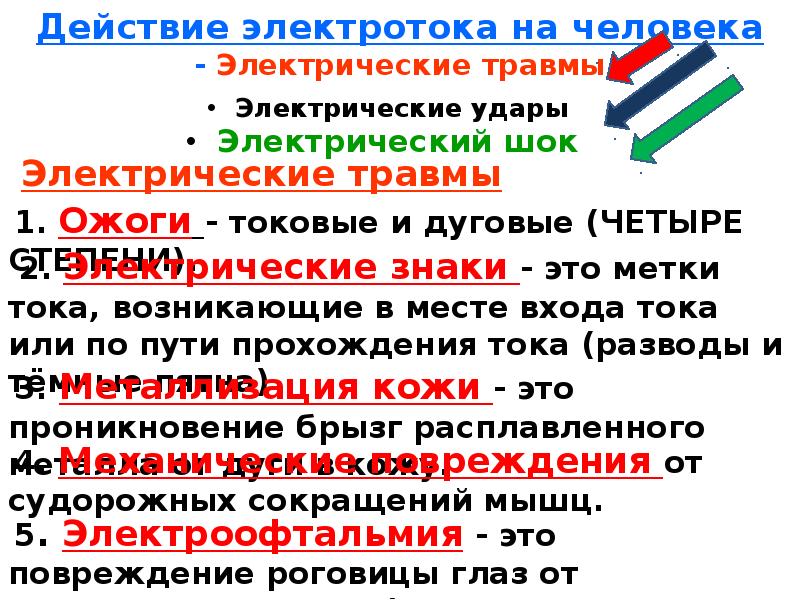

Действие электротока на человека - Электрические травмы Электрические травмы

Слайд 8

Описание слайда:

Классификация электротравм Общие: электрический удар остановка дыхания остановка сердечной деятельности Местные: ожоги металлизация кожи механические повреждения электроофтальмия

Слайд 9

Описание слайда:

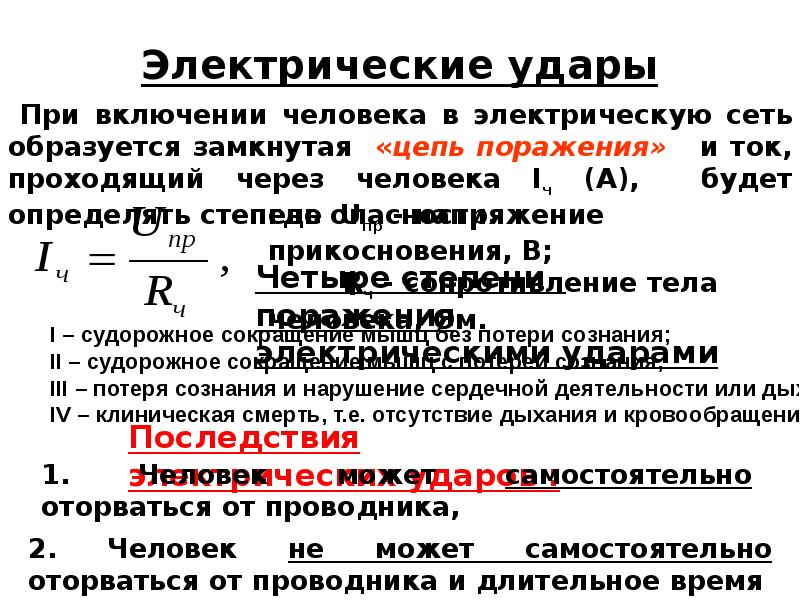

Электрические удары

Слайд 10

Описание слайда:

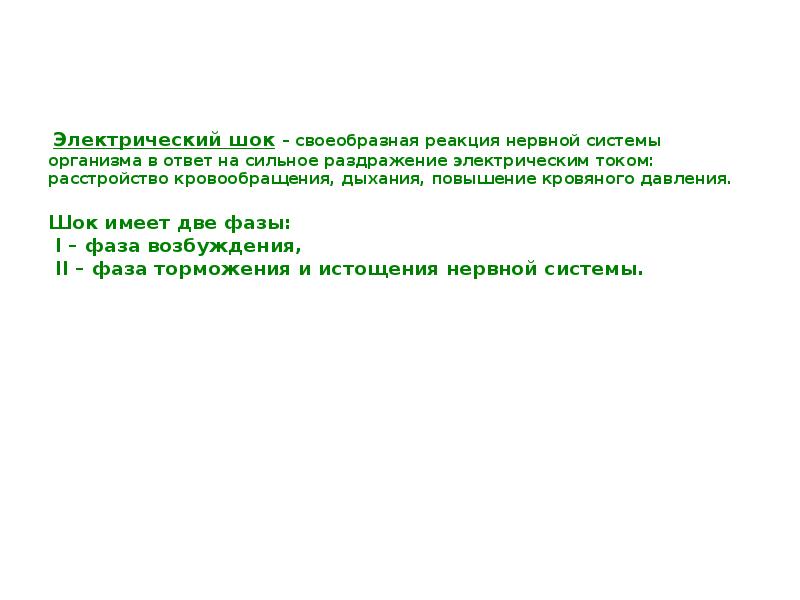

Электрический шок – своеобразная реакция нервной системы организма в ответ на сильное раздражение электрическим током: расстройство кровообращения, дыхания, повышение кровяного давления. Шок имеет две фазы: I – фаза возбуждения, II – фаза торможения и истощения нервной системы.

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

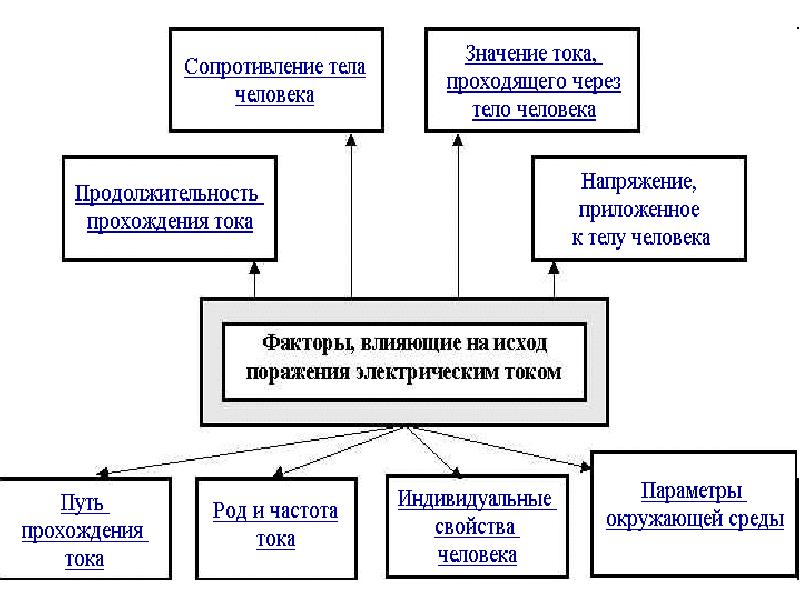

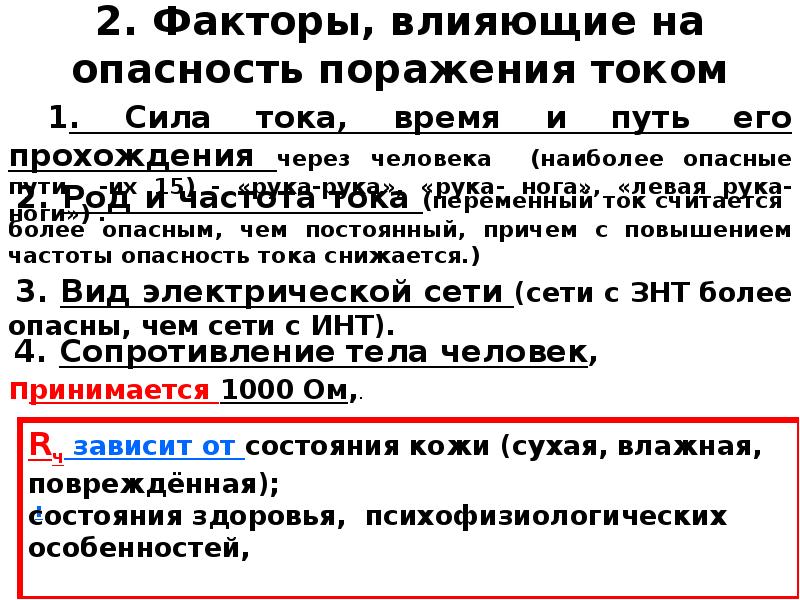

2. Факторы, влияющие на опасность поражения током

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

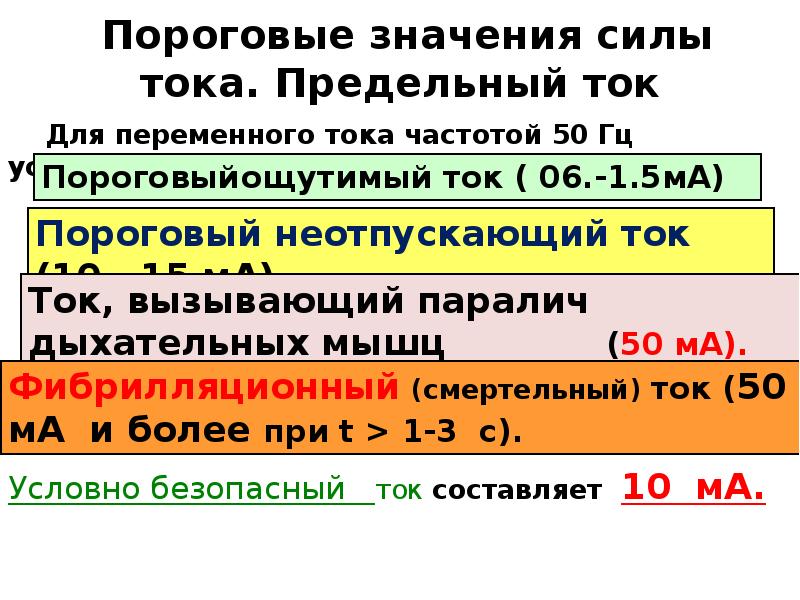

Пороговые значения силы тока. Предельный ток

Слайд 15

Описание слайда:

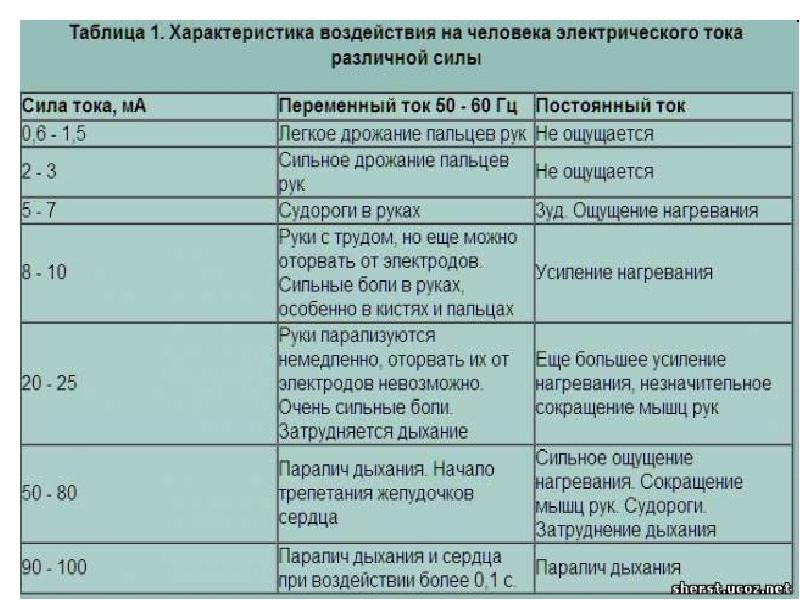

Воздействие переменного тока промышленной частоты на организм человека.

Слайд 16

Описание слайда:

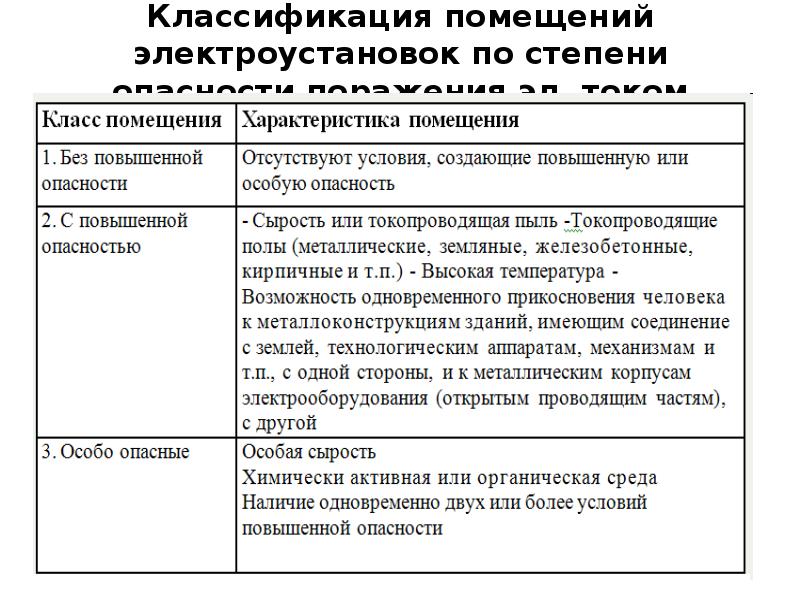

Классификация помещений электроустановок по степени опасности поражения эл. током

Слайд 17

Описание слайда:

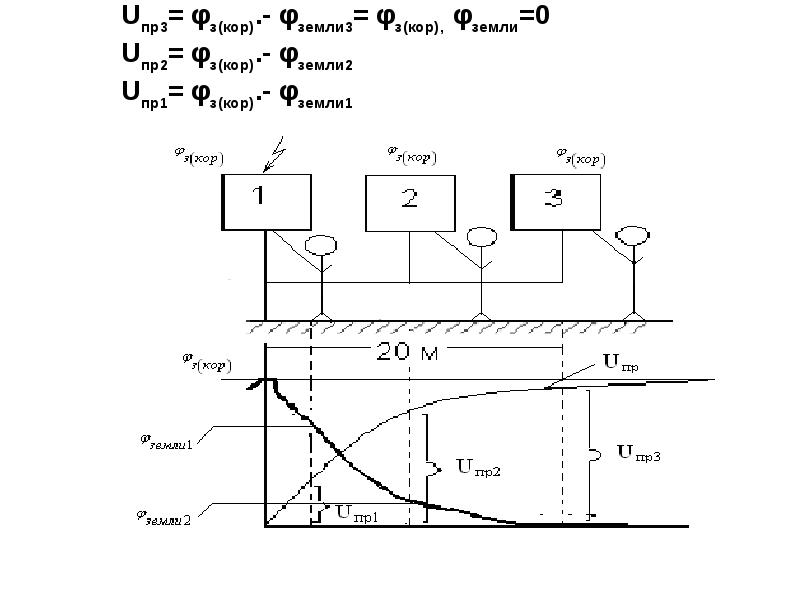

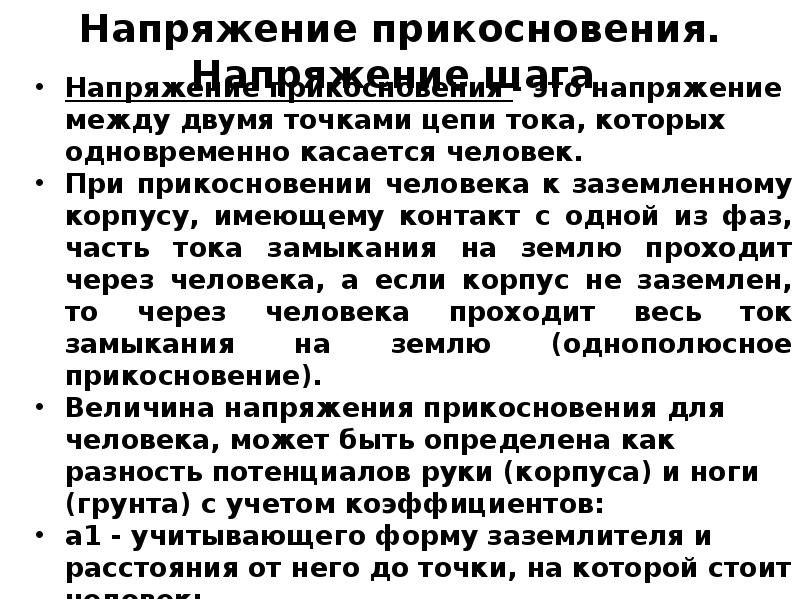

Напряжение прикосновения. Напряжение шага Напряжение прикосновения - это напряжение между двумя точками цепи тока, которых одновременно касается человек. При прикосновении человека к заземленному корпусу, имеющему контакт с одной из фаз, часть тока замыкания на землю проходит через человека, а если корпус не заземлен, то через человека проходит весь ток замыкания на землю (однополюсное прикосновение). Величина напряжения прикосновения для человека, может быть определена как разность потенциалов руки (корпуса) и ноги (грунта) с учетом коэффициентов: a1 - учитывающего форму заземлителя и расстояния от него до точки, на которой стоит человек; a2 - учитывающего дополнительное сопротивление цепи человека (одежда, обувь) Uпр= φз(кор)- φземли

Слайд 18

Описание слайда:

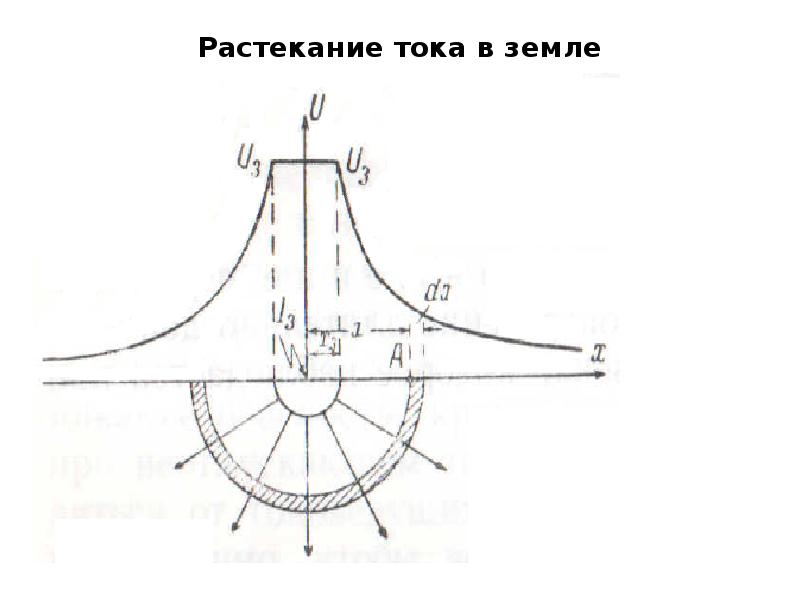

Растекание тока в земле

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

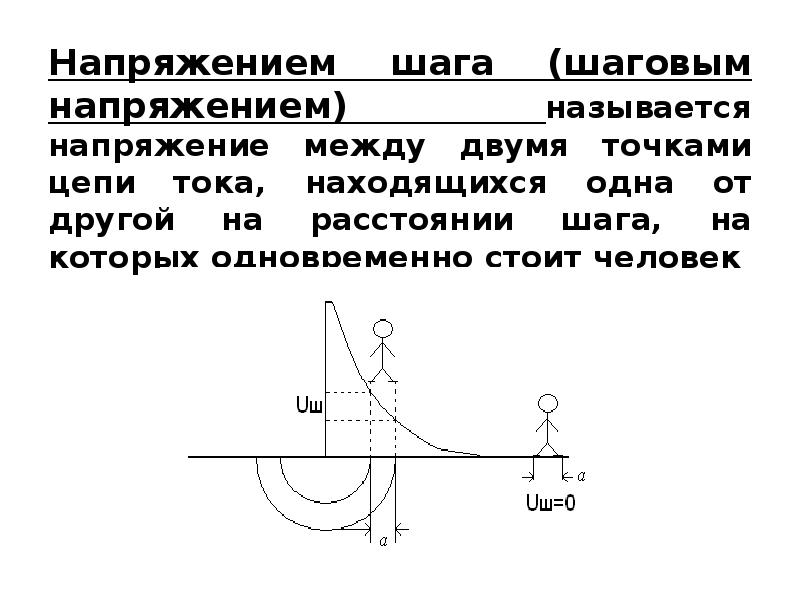

Напряжением шага (шаговым напряжением) называется напряжение между двумя точками цепи тока, находящихся одна от другой на расстоянии шага, на которых одновременно стоит человек

Слайд 21

Описание слайда:

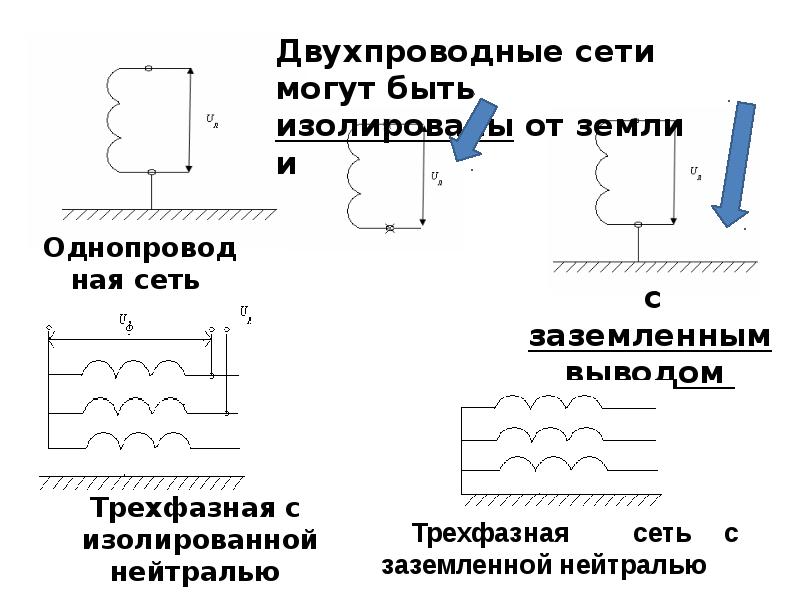

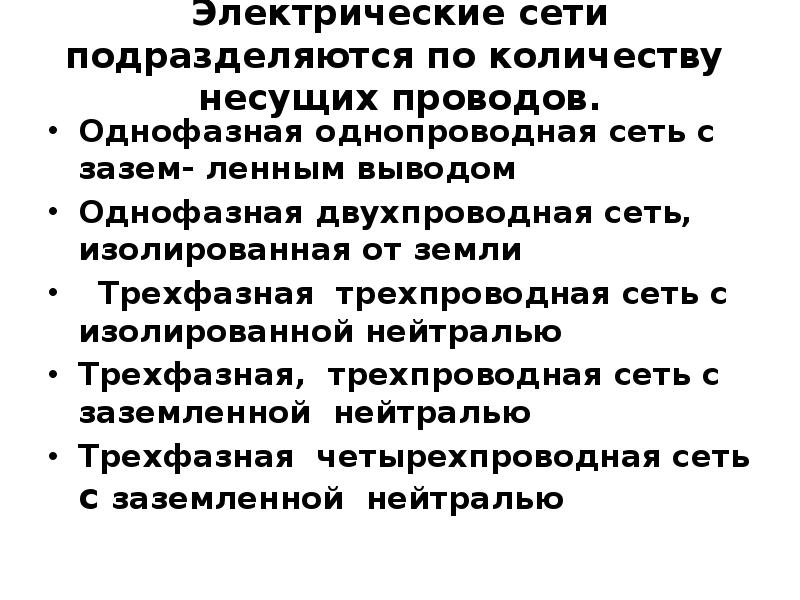

Электрические сети подразделяются по количеству несущих проводов. Однофазная однопроводная сеть с зазем- ленным выводом Однофазная двухпроводная сеть, изолированная от земли Трехфазная трехпроводная сеть с изолированной нейтралью Трехфазная, трехпроводная сеть с заземленной нейтралью Трехфазная четырехпроводная сеть с заземленной нейтралью

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

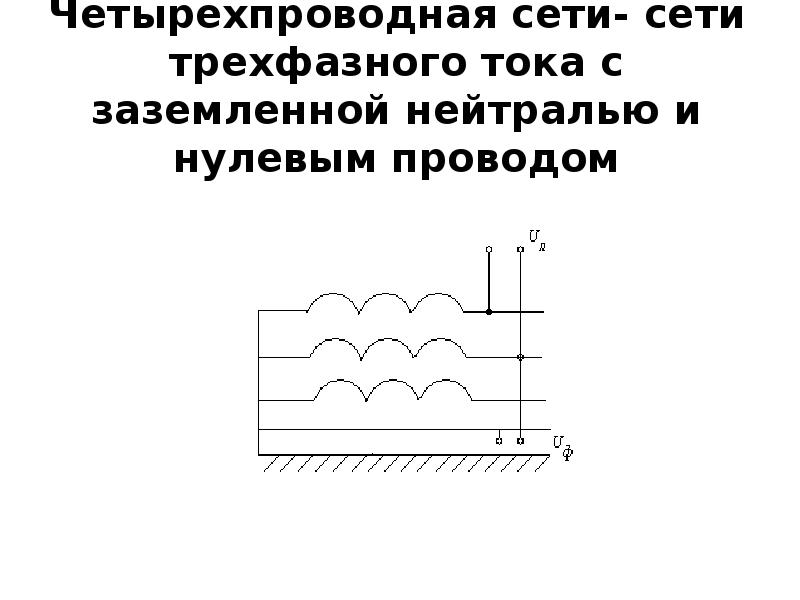

Четырехпроводная сети- сети трехфазного тока с заземленной нейтралью и нулевым проводом

Слайд 24

Описание слайда:

Схемы включения человека в электрическую сеть

Слайд 25

Описание слайда:

Трехфазная трехпроводная сеть с изолированной нейтралью: 1.Однофазное включение в 3хфазную сеть с изолированной нейтралью

Слайд 26

Описание слайда:

Нормальный режим работы Трехфазная трехпроводная сеть с глухозаземленной нейтралью:

Слайд 27

Описание слайда:

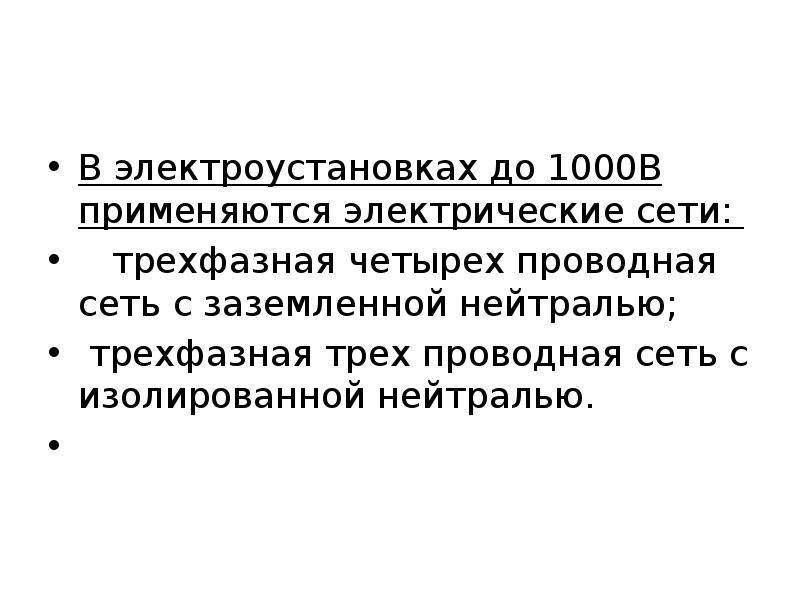

В электроустановках до 1000В применяются электрические сети: трехфазная четырех проводная сеть с заземленной нейтралью; трехфазная трех проводная сеть с изолированной нейтралью.
