Слайд 1

Описание слайда:

Лекция 8 Основы электродинамики

Слайд 2

Описание слайда:

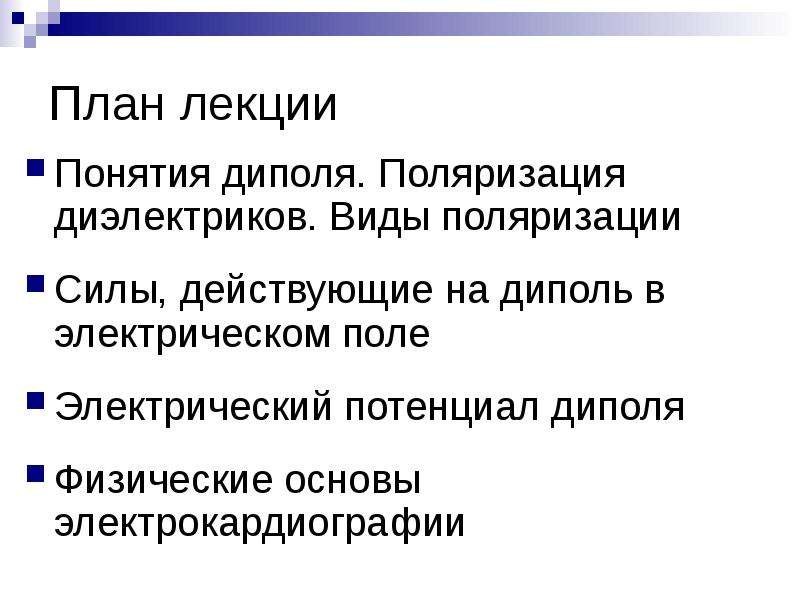

План лекции Понятия диполя. Поляризация диэлектриков. Виды поляризации Силы, действующие на диполь в электрическом поле Электрический потенциал диполя Физические основы электрокардиографии

Слайд 3

Описание слайда:

Характеристики электрического поля Напряженность электрического поля- силовая характеристика поля -Потенциал электрического поля- энергетическая характеристика поля

Слайд 4

Описание слайда:

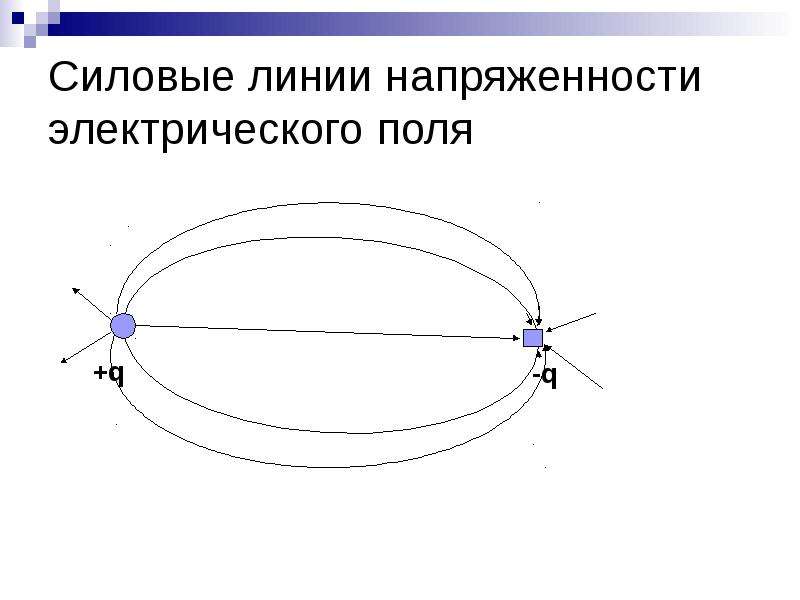

Силовые линии напряженности электрического поля

Слайд 5

Описание слайда:

Эквипотенциальные линии Линии с одинаковым потенциалом называются эквипотенциальными

Слайд 6

Описание слайда:

Проводники и диэлектрики Вещества, в которых имеются свободные заряды, называются проводниками, а вещества, в которых их нет — диэлектриками.

Слайд 7

Описание слайда:

Электрический диполь Система из двух равных по абсолютной величине, но противоположных по знаку точечных электрических зарядов, расположенных на некотором расстоянии l друг от друга.

Слайд 8

Описание слайда:

Характеристика диполя векторная величина, называемая электрическим или дипольным моментом диполя — р. Вектор р равен произведению заряда на плечо диполя l, направленный от отрицательного заряда к положительному:

Слайд 9

Описание слайда:

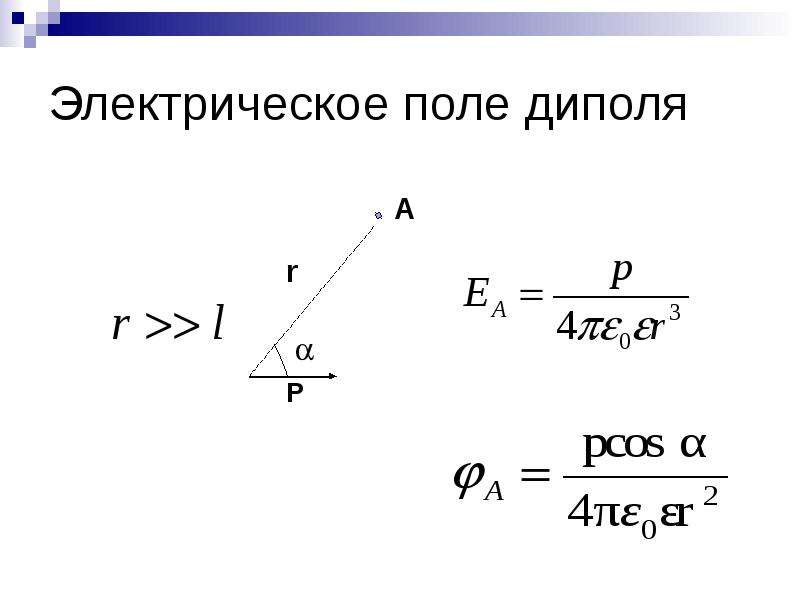

Электрическое поле диполя

Слайд 10

Описание слайда:

Электрическое поле диполя

Слайд 11

Описание слайда:

Диполь во внешнем однородном электрическом поле

Слайд 12

Описание слайда:

Диполь во внешнем неоднородном электрическом поле

Слайд 13

Описание слайда:

Диполь во внешнем неоднородном электрическом поле

Слайд 14

Описание слайда:

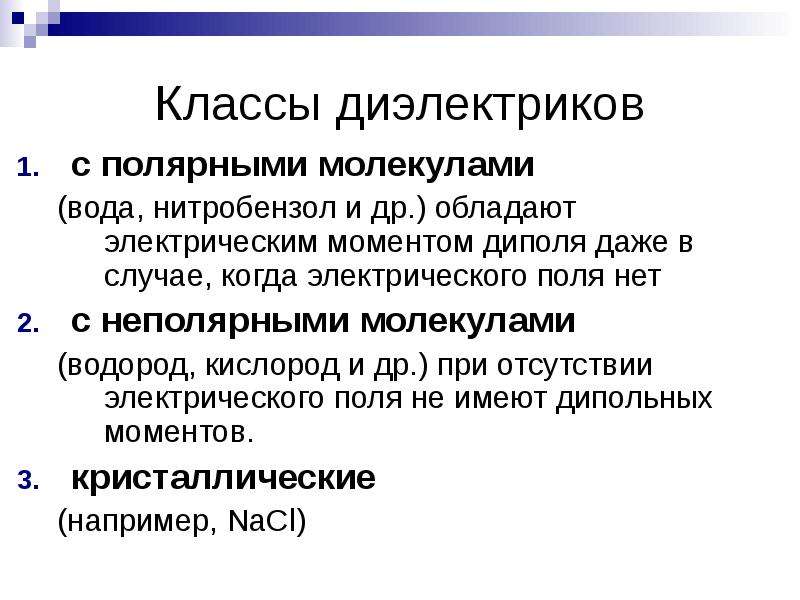

Классы диэлектриков с полярными молекулами (вода, нитробензол и др.) обладают электрическим моментом диполя даже в случае, когда электрического поля нет с неполярными молекулами (водород, кислород и др.) при отсутствии электрического поля не имеют дипольных моментов. кристаллические (например, NaCl)

Слайд 15

Описание слайда:

Полярные молекулы

Слайд 16

Описание слайда:

Неполярные молекулы

Слайд 17

Описание слайда:

Поляризация диэлектрика Процессы, происходящие в разных диэлектриках, находящихся в электрическом поле, объединяют общим термином поляризация. ВИДЫ ПОЛЯРИЗАЦИИ: ориентационная; электронная, т.е. смещение главным образом электронов; ионная.

Слайд 18

Описание слайда:

Ориентационная поляризация

Слайд 19

Описание слайда:

Электронная поляризация Молекула водорода Н2

Слайд 20

Описание слайда:

Компенсация внешнего электрического поля в диэлектрике Поле внутри диэлектрика уменьшается не до нуля.

Слайд 21

Описание слайда:

Электрический диполь в проводящей среде Диполь экранируется или нейтрализуется

Слайд 22

Описание слайда:

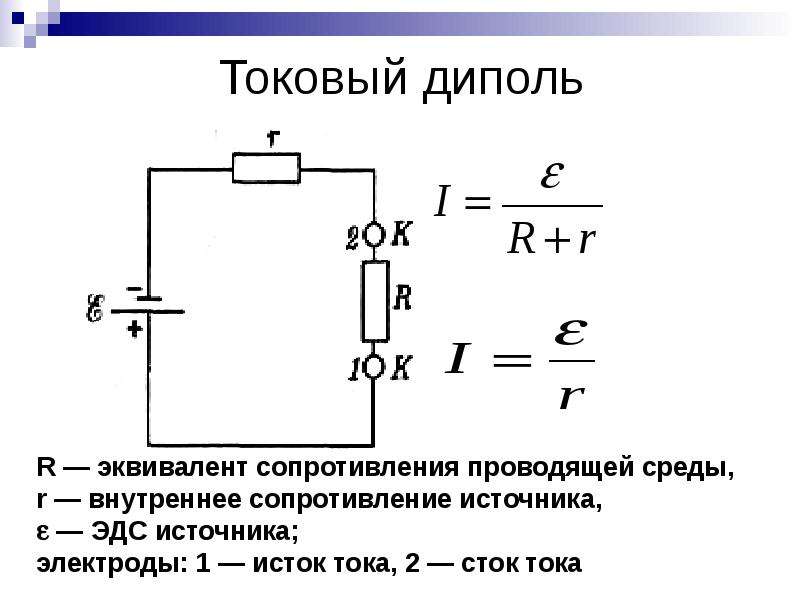

Токовый диполь

Слайд 23

Описание слайда:

Токовый диполь

Слайд 24

Описание слайда:

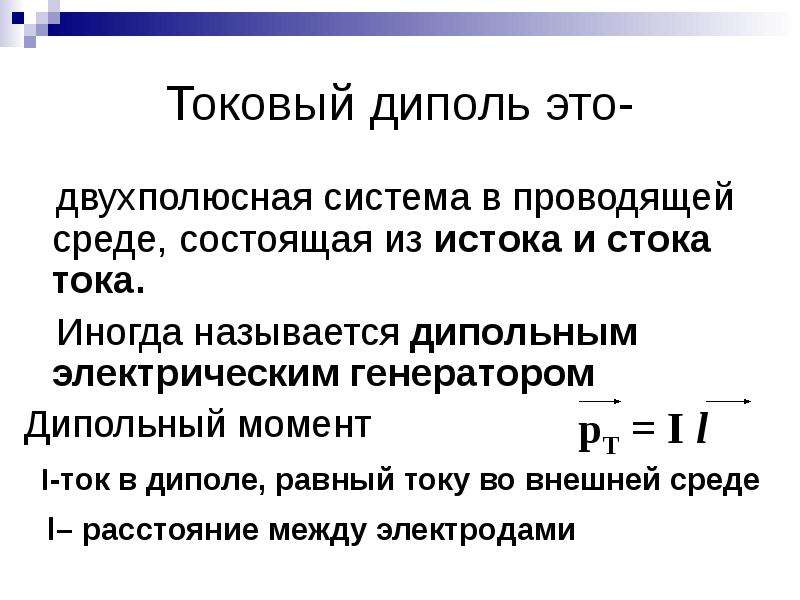

Токовый диполь это- двухполюсная система в проводящей среде, состоящая из истока и стока тока. Иногда называется дипольным электрическим генератором. Дипольный момент диполя:

Слайд 25

Описание слайда:

Потенциал токового диполя в точке А, удаленный от него на расстояние r>> l

Слайд 26

Описание слайда:

Физические основы электрографии ЭКГ — электрокардиография — регистрация биопотенциалов, возникающих в сердечной мышце при ее возбуждении. ЭЭГ — электроэнцефалография — регистрация биоэлектрической активности головного мозга. ЭМГ — электромиография — регистрация биоэлектрической активности мышц.

Слайд 27

Описание слайда:

Характеристика биопотенциалов

Слайд 28

Описание слайда:

При изучении электрограмм возникают задачи Прямая – расчет потенциала в области измерения по заданным характеристикам электрической модели органа; Обратная (диагностическая)- выявление состояния органа по характеру его электрограммы

Слайд 29

Описание слайда:

Теория отведений Эйнтховена Сердце есть токовый диполь с дипольным моментом рс, который поворачивается, изменяет свое положение и точку приложения за время сердечного цикла.

Слайд 30

Описание слайда:

Отведение Разность потенциалов между точками на теле человека (например левая рука- правая рука) в физиологии принято называть «отведениями».

Слайд 31

Описание слайда:

Три стандартных отведения

Слайд 32

Описание слайда:

Поле диполя сердца

Слайд 33

Описание слайда:

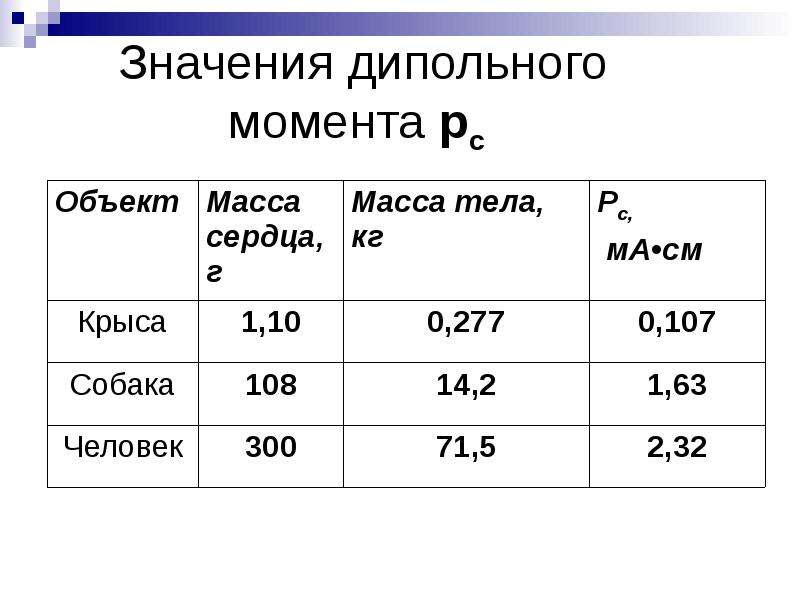

Значения дипольного момента рс

Слайд 34

Описание слайда:

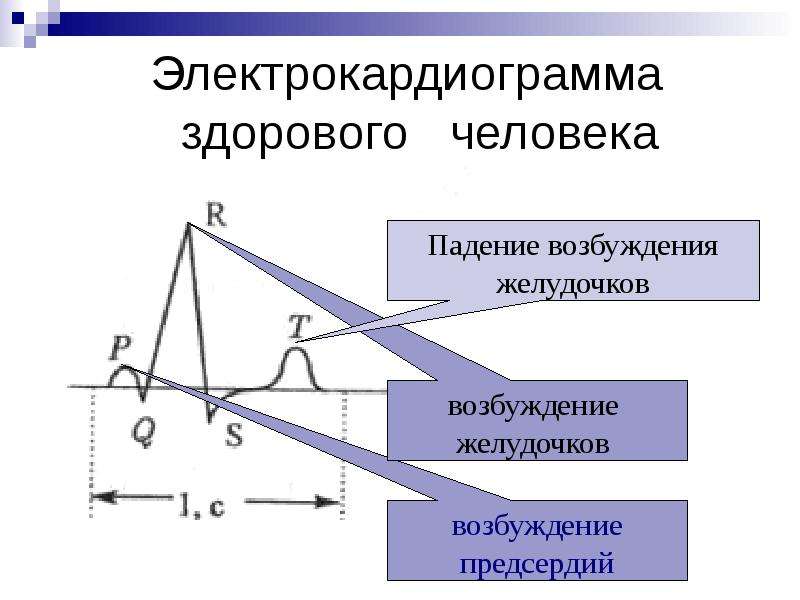

Электрокардиограмма здорового человека

Слайд 35

Описание слайда:

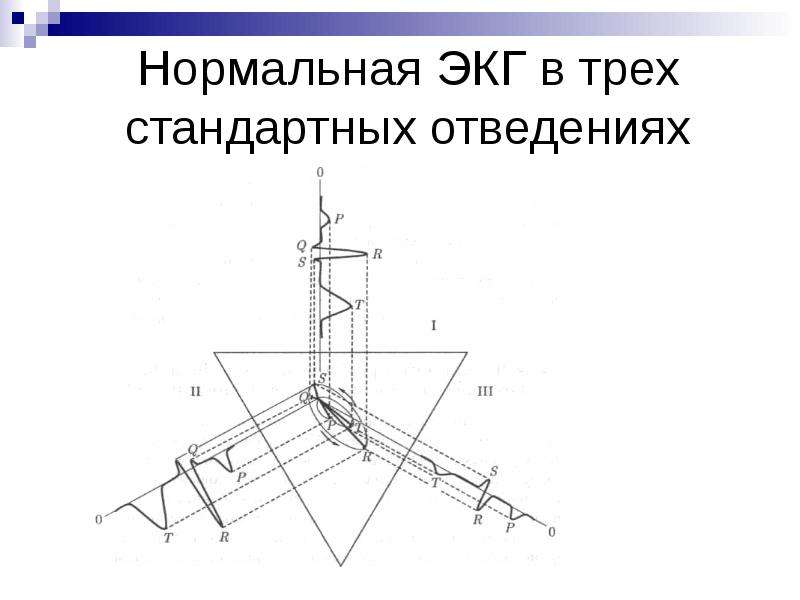

Нормальная ЭКГ в трех стандартных отведениях

Слайд 36

Описание слайда:

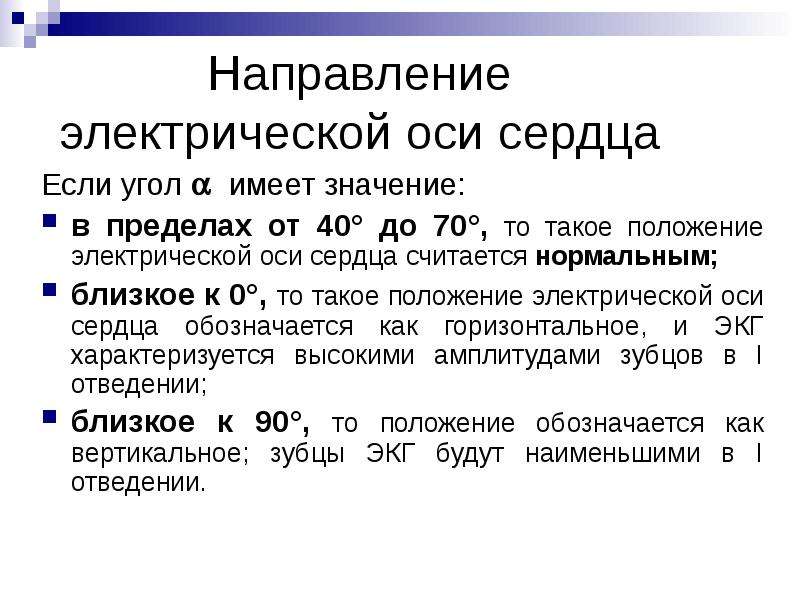

Направление электрической оси сердца Если угол  имеет значение: в пределах от 40° до 70°, то такое положение электрической оси сердца считается нормальным; близкое к 0°, то такое положение электрической оси сердца обозначается как горизонтальное, и ЭКГ характеризуется высокими амплитудами зубцов в I отведении; близкое к 90°, то положение обозначается как вертикальное; зубцы ЭКГ будут наименьшими в I отведении.

Слайд 37

Описание слайда:

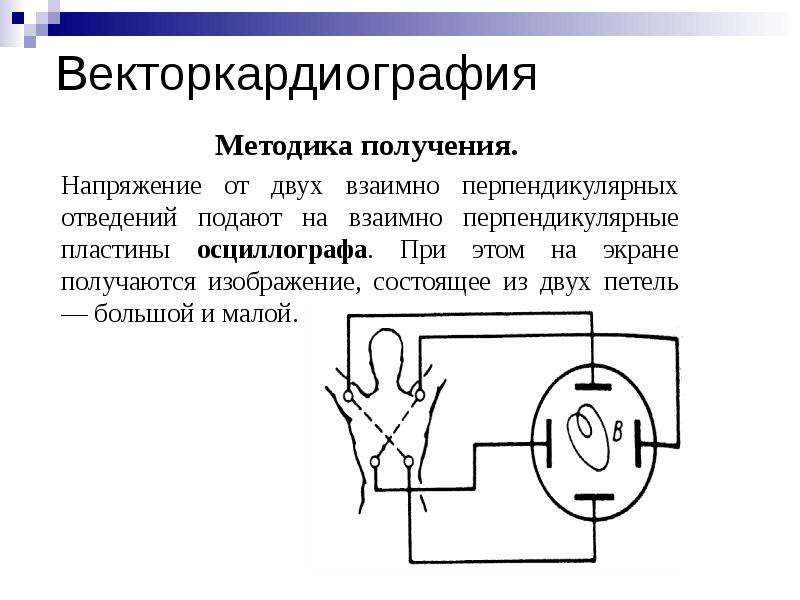

Векторкардиография- метод объемных кривых геометрическое место точек, соответствующих концу вектора рс, положение которого изменяется за время сердечного цикла.
