Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

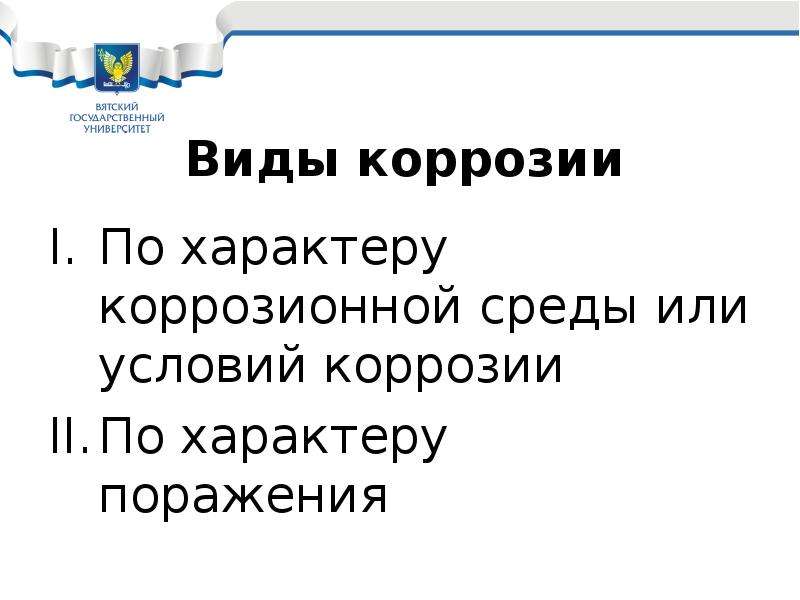

Виды коррозии По характеру коррозионной среды или условий коррозии По характеру поражения

Слайд 3

Описание слайда:

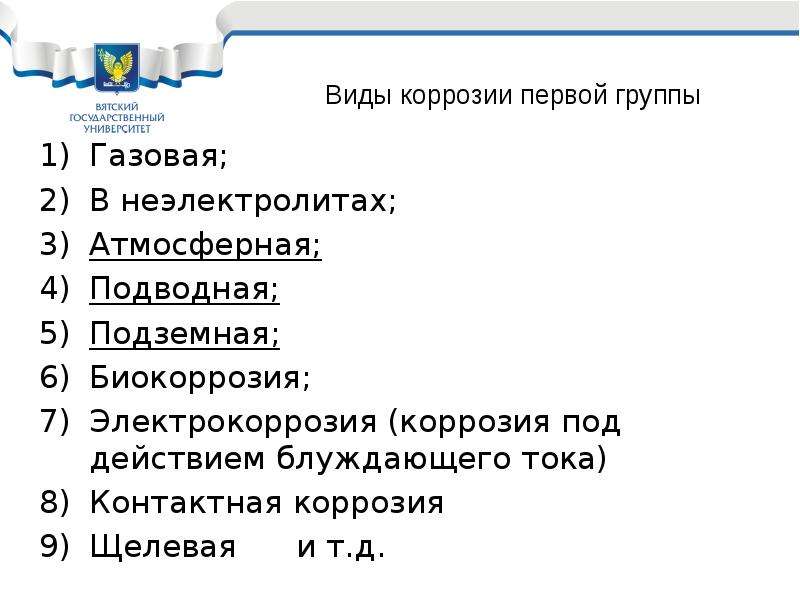

Газовая; Газовая; В неэлектролитах; Атмосферная; Подводная; Подземная; Биокоррозия; Электрокоррозия (коррозия под действием блуждающего тока) Контактная коррозия Щелевая и т.д.

Слайд 4

Описание слайда:

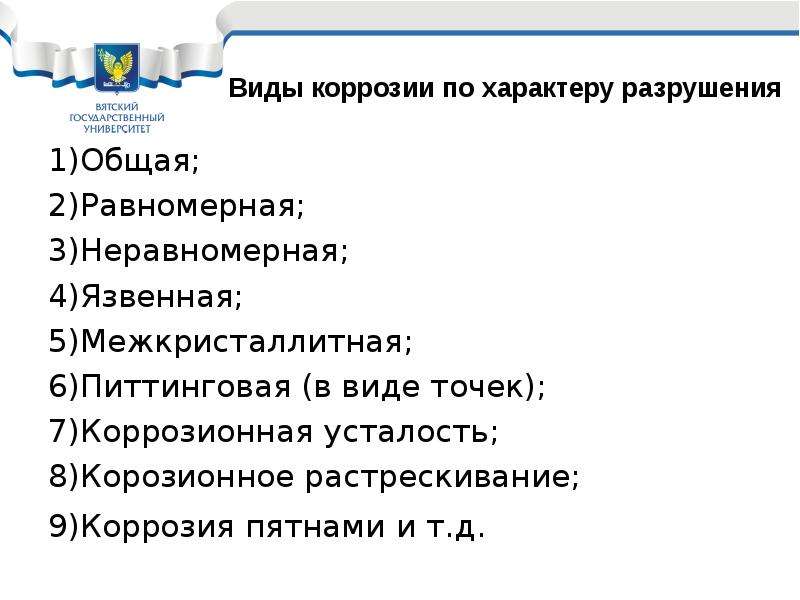

: : 1)Общая; 2)Равномерная; 3)Неравномерная; 4)Язвенная; 5)Межкристаллитная; 6)Питтинговая (в виде точек); 7)Коррозионная усталость; 8)Корозионное растрескивание; 9)Коррозия пятнами и т.д.

Слайд 5

Описание слайда:

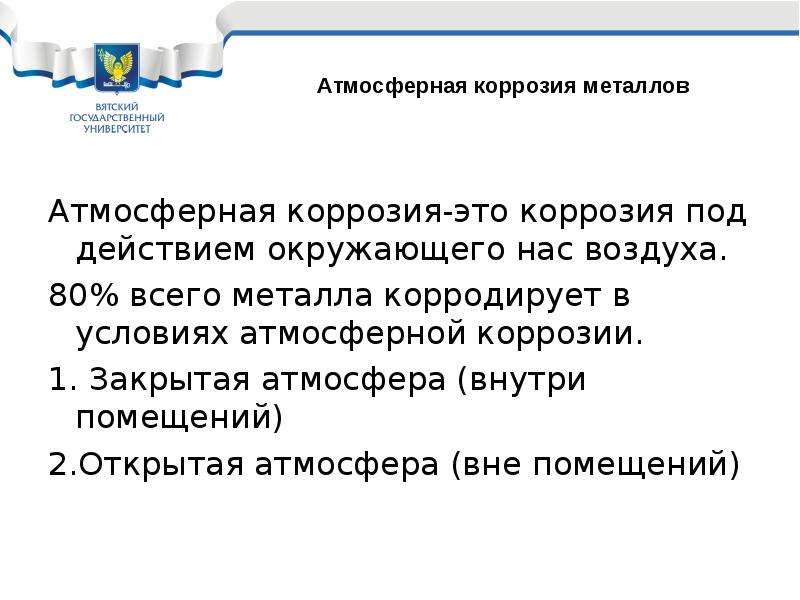

Атмосферная коррозия-это коррозия под действием окружающего нас воздуха. 80% всего металла корродирует в условиях атмосферной коррозии. 1. Закрытая атмосфера (внутри помещений) 2.Открытая атмосфера (вне помещений)

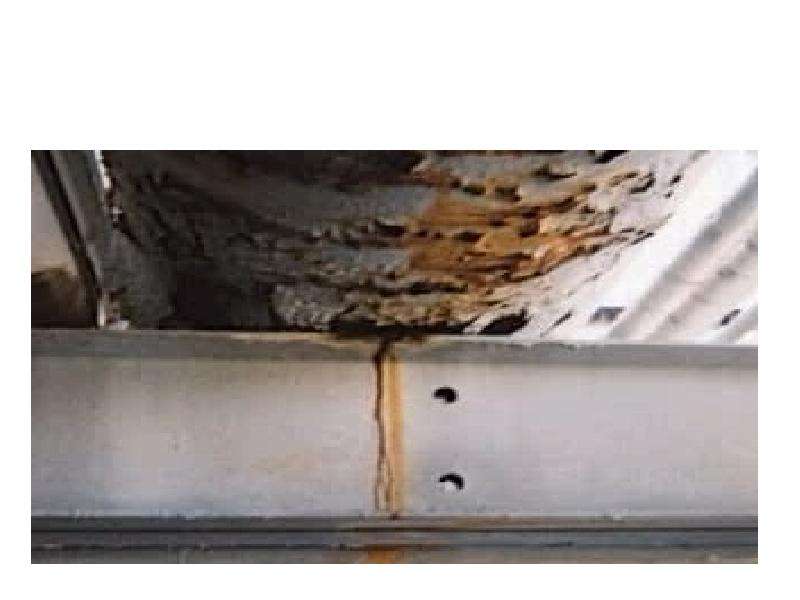

Слайд 6

Описание слайда:

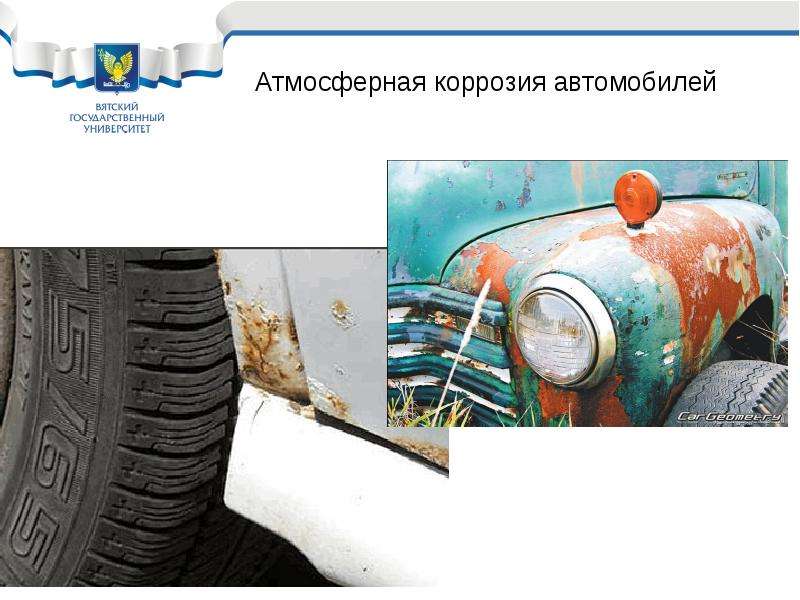

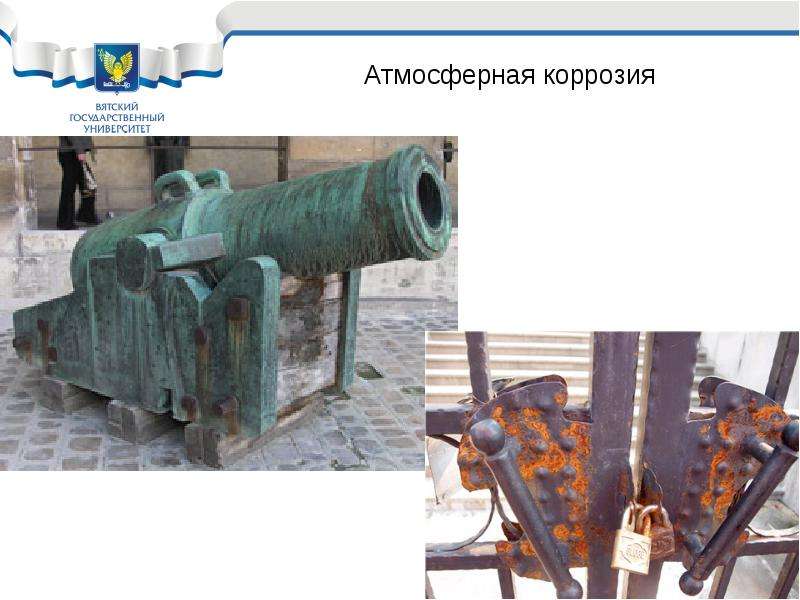

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

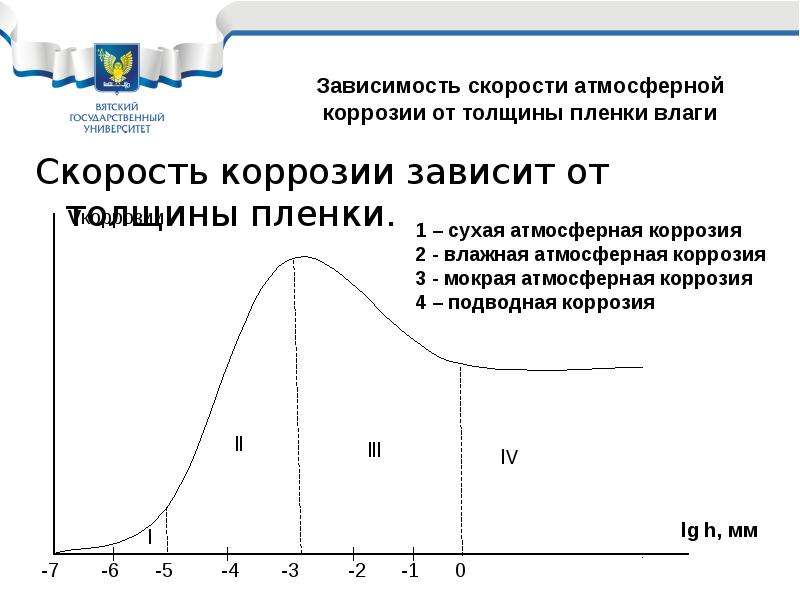

Скорость коррозии зависит от толщины пленки. Скорость коррозии зависит от толщины пленки.

Слайд 11

Описание слайда:

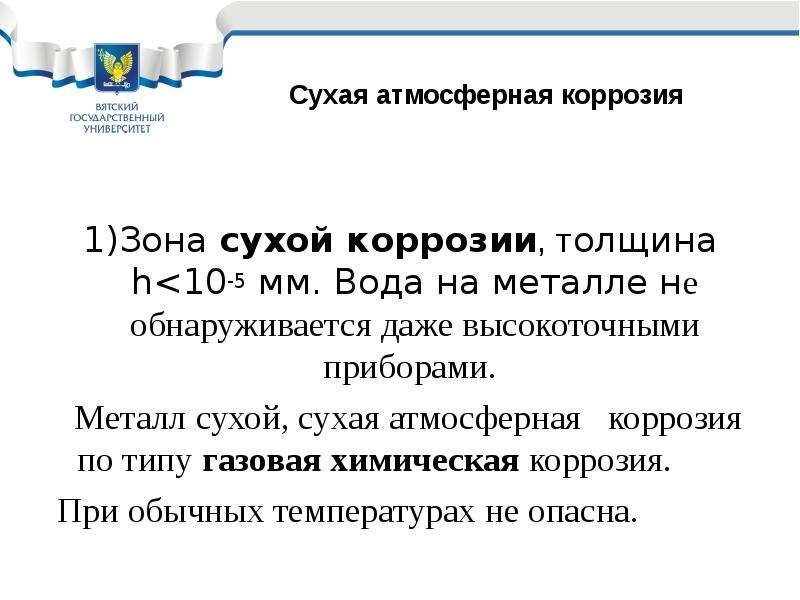

1)Зона сухой коррозии, толщина h

Слайд 12

Описание слайда:

2)Влажная атмосферная коррозия. Толщина пленки влаги 10-5

Слайд 13

Описание слайда:

3) Мокрая атмосферная коррозия. 3) Мокрая атмосферная коррозия. Толщина пленки влаги 10-3

Слайд 14

Описание слайда:

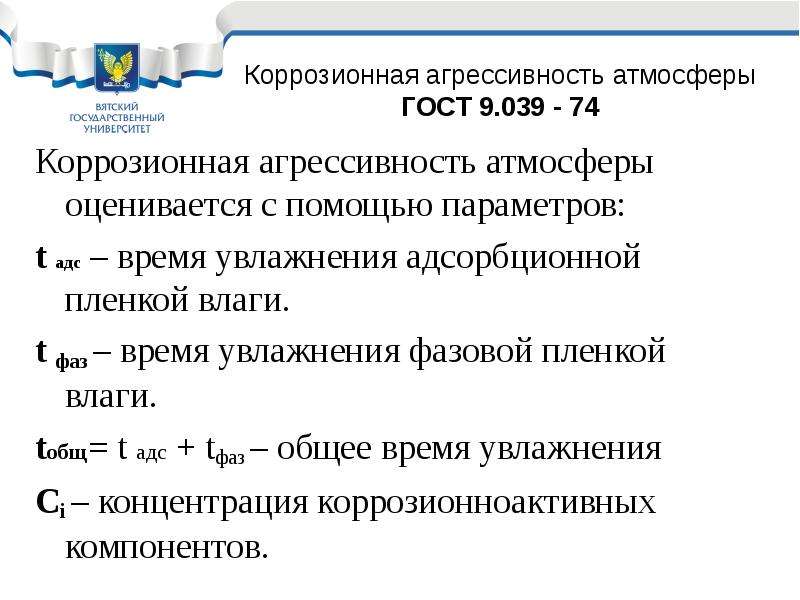

Коррозионная агрессивность атмосферы оценивается с помощью параметров: Коррозионная агрессивность атмосферы оценивается с помощью параметров: t адс – время увлажнения адсорбционной пленкой влаги. t фаз – время увлажнения фазовой пленкой влаги. tобщ= t адс + tфаз – общее время увлажнения Сi – концентрация коррозионноактивных компонентов.

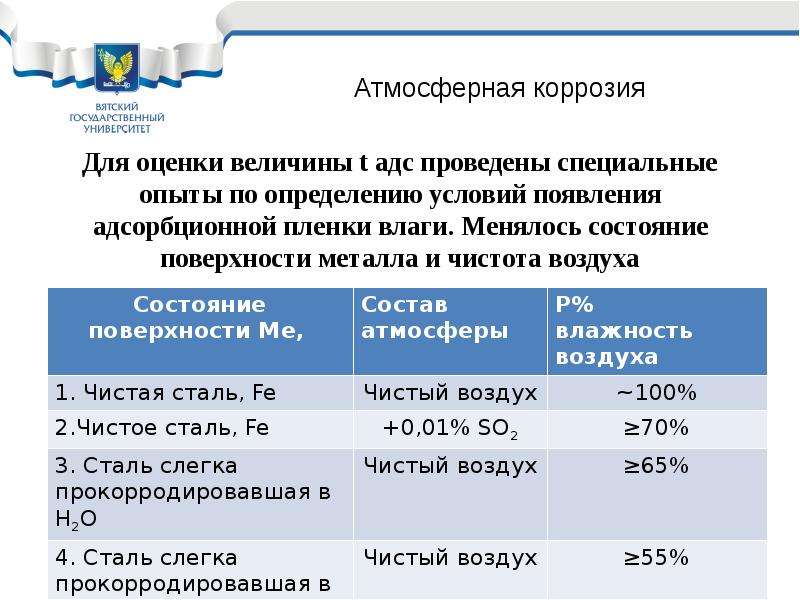

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

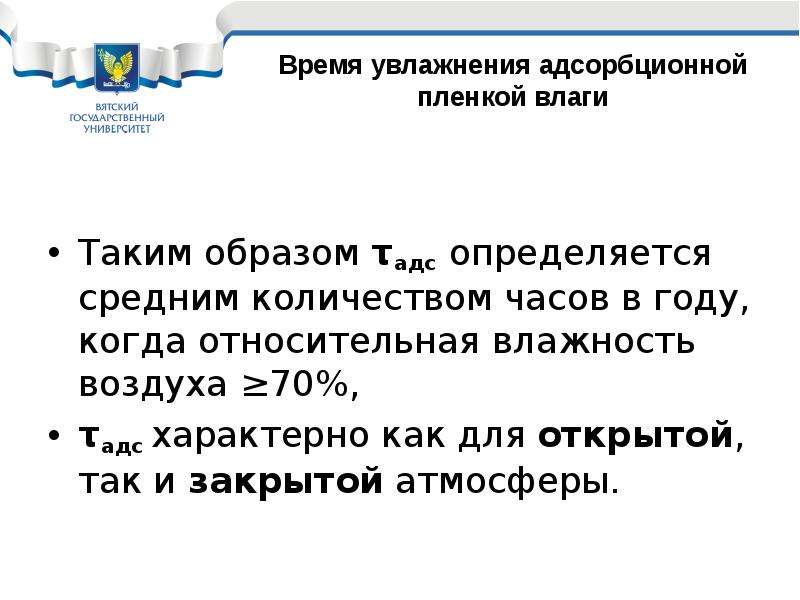

Таким образом τадс определяется средним количеством часов в году, когда относительная влажность воздуха ≥70%, τадс характерно как для открытой, так и закрытой атмосферы.

Слайд 17

Описание слайда:

τфаз определяется суммой пяти времен и характерно для открытой атмосферы. τфаз определяется суммой пяти времен и характерно для открытой атмосферы. τфаз = τ1+ τ2+ τ3+ τ4+ τ5 τ1 - среднее время дождя в течение года τ2 -роса τ3 -туман τ4 - оттепель τ5 – время высыхания после каждого увлажнения.

Слайд 18

Описание слайда:

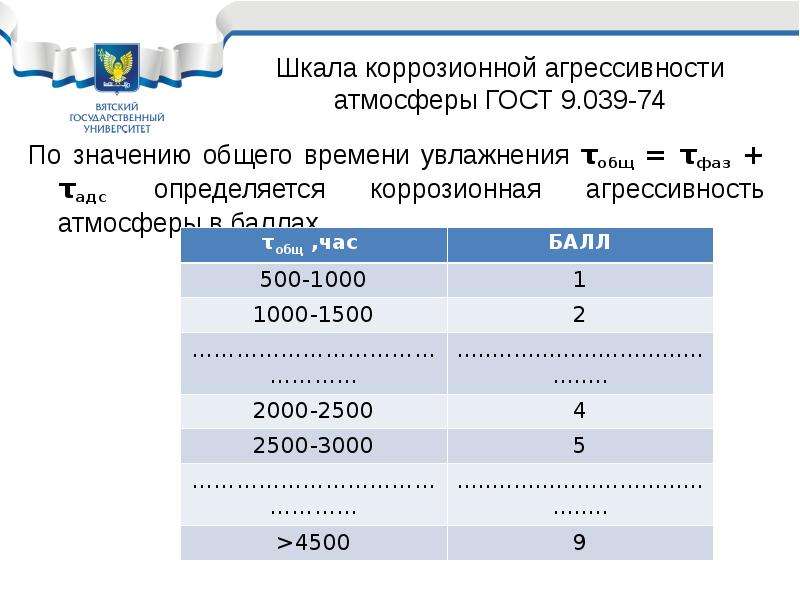

По значению общего времени увлажнения τобщ = τфаз + τадс определяется коррозионная агрессивность атмосферы в баллах По значению общего времени увлажнения τобщ = τфаз + τадс определяется коррозионная агрессивность атмосферы в баллах

Слайд 19

Описание слайда:

По виду коррозионных агрессивных компонентов все атмосферы делятся: По виду коррозионных агрессивных компонентов все атмосферы делятся: сельская. (Наименее опасная) городская; (SO2, SO3) промышленная; (самые разнообразные компоненты) морская; (Cl-) тропическая; (H2S, NH3)

Слайд 20

Описание слайда:

Потери от атмосферной коррозии можно рассчитать по ГОСТ 9.040-74 «Расчетно-экспериментальный метод определения коррозионных потерь от атмосферной коррозии» М=(К0адс+αС)τадс +(К0фаз +βС) τфаз ; г/м2 за 1год коррозии;

Слайд 21

Описание слайда:

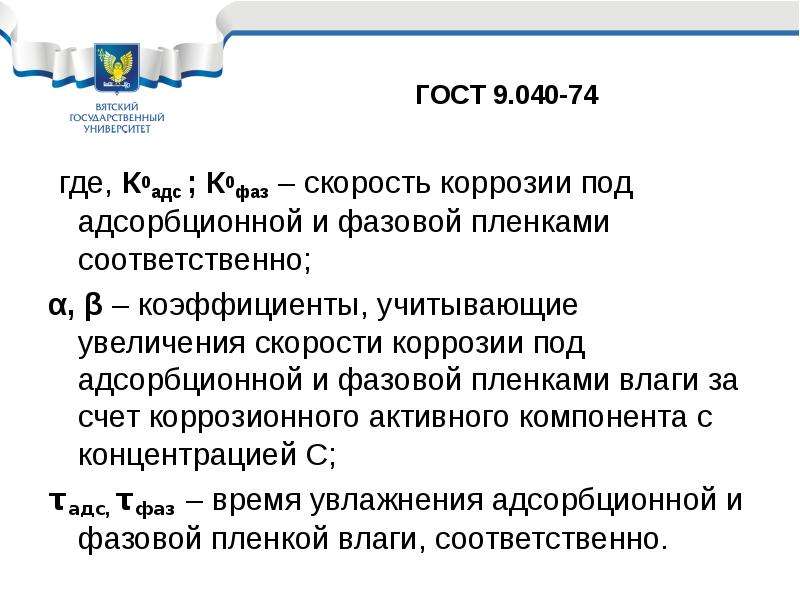

где, К0адс ; К0фаз – скорость коррозии под адсорбционной и фазовой пленками соответственно; где, К0адс ; К0фаз – скорость коррозии под адсорбционной и фазовой пленками соответственно; α, β – коэффициенты, учитывающие увеличения скорости коррозии под адсорбционной и фазовой пленками влаги за счет коррозионного активного компонента с концентрацией С; τадс, τфаз – время увлажнения адсорбционной и фазовой пленкой влаги, соответственно.

Слайд 22

Описание слайда:

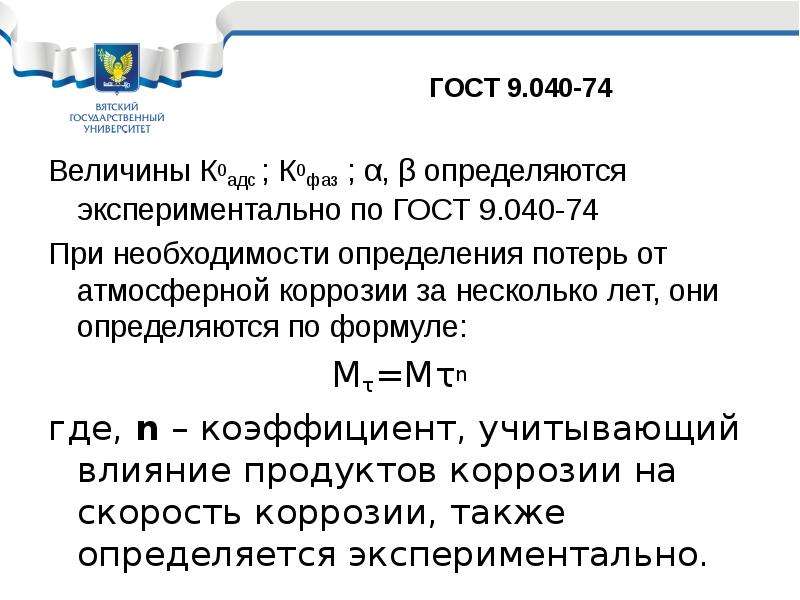

Величины К0адс ; К0фаз ; α, β определяются экспериментально по ГОСТ 9.040-74 Величины К0адс ; К0фаз ; α, β определяются экспериментально по ГОСТ 9.040-74 При необходимости определения потерь от атмосферной коррозии за несколько лет, они определяются по формуле: Мτ=Мτn где, n – коэффициент, учитывающий влияние продуктов коррозии на скорость коррозии, также определяется экспериментально.

Слайд 23

Описание слайда:

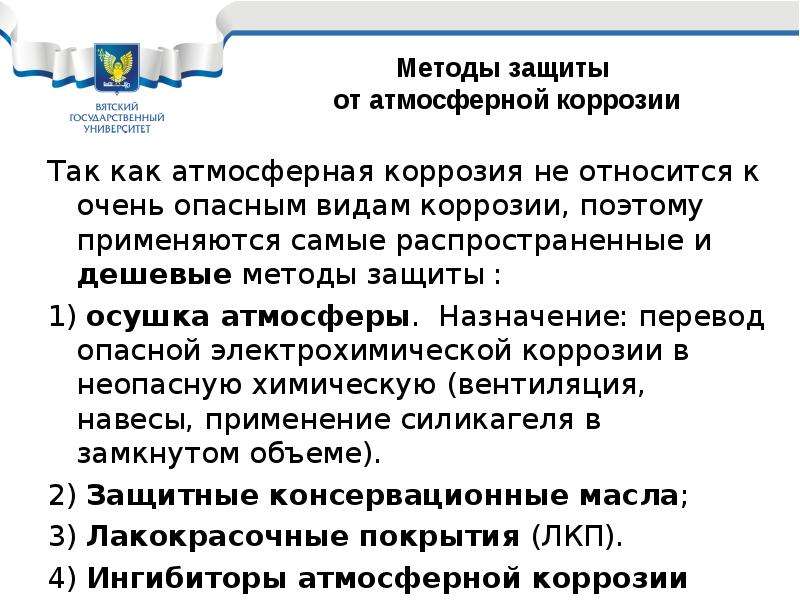

Так как атмосферная коррозия не относится к очень опасным видам коррозии, поэтому применяются самые распространенные и дешевые методы защиты : 1) осушка атмосферы. Назначение: перевод опасной электрохимической коррозии в неопасную химическую (вентиляция, навесы, применение силикагеля в замкнутом объеме). 2) Защитные консервационные масла; 3) Лакокрасочные покрытия (ЛКП). 4) Ингибиторы атмосферной коррозии

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

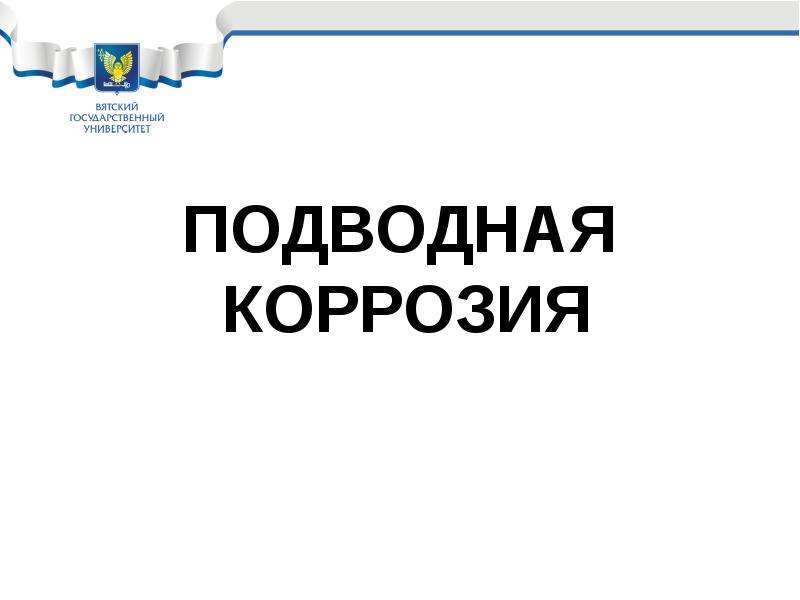

ПОДВОДНАЯ КОРРОЗИЯ

Слайд 26

Описание слайда:

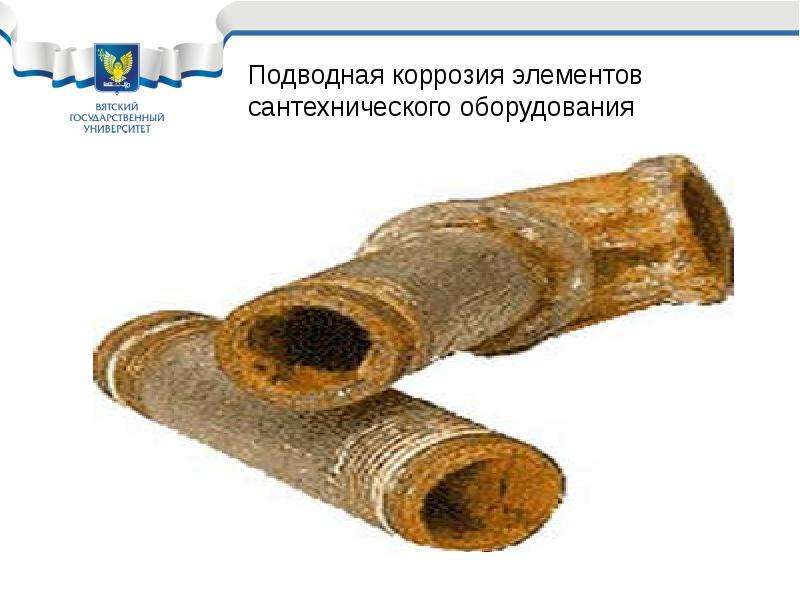

Самый главный объект подводной коррозии в практике - это сантехническое оборудование, и системы теплоснабжения. Самый главный объект подводной коррозии в практике - это сантехническое оборудование, и системы теплоснабжения. Коррозионной средой является сточная вода, природная вода, оборотная вода. По типу коррозии – подводная коррозия всегда электрохимическая. 4% всего эксплуатируемого металла корродирует в условиях подводной коррозии.

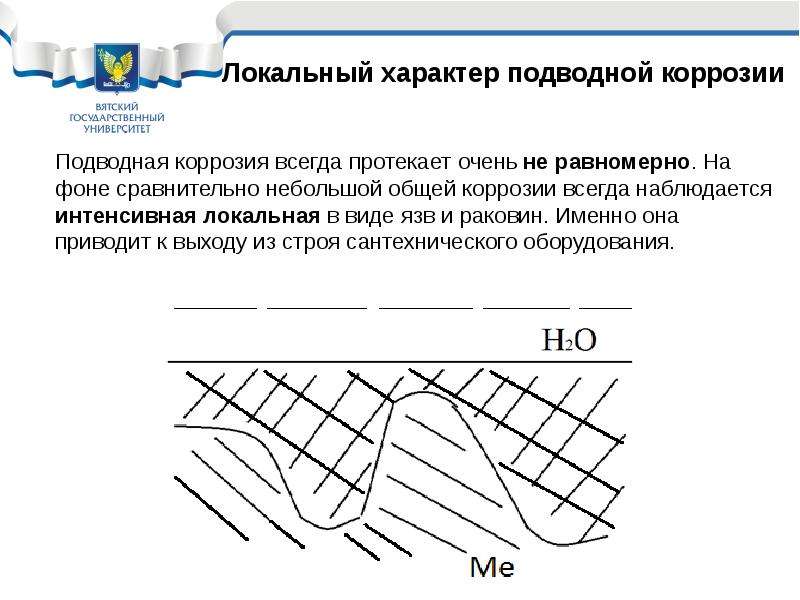

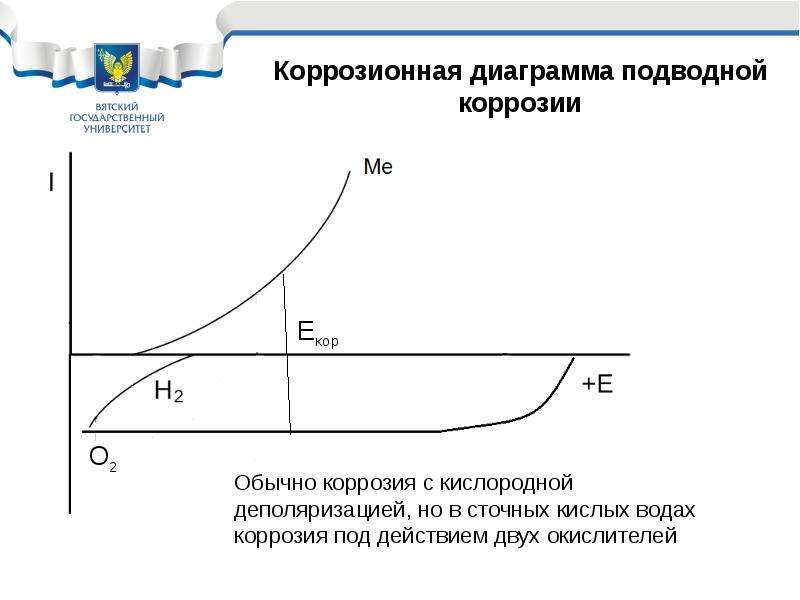

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

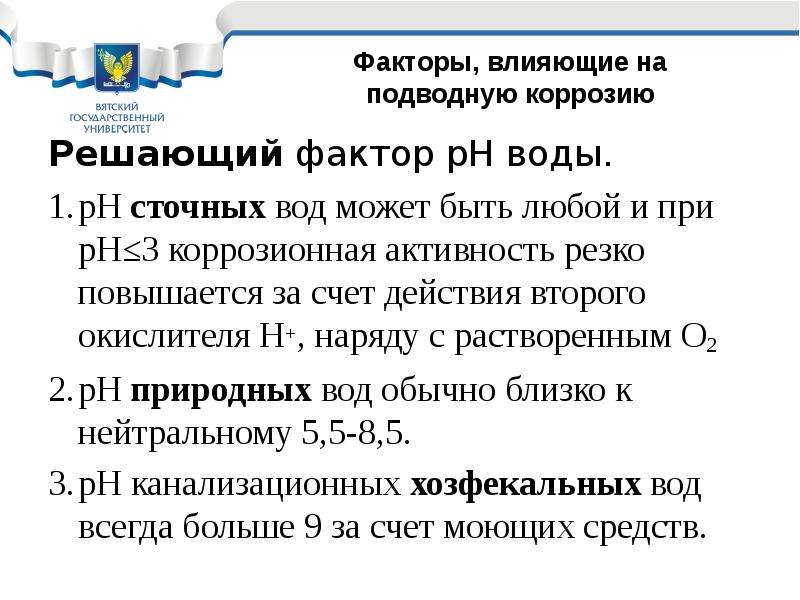

Решающий фактор рН воды. Решающий фактор рН воды. рН сточных вод может быть любой и при рН≤3 коррозионная активность резко повышается за счет действия второго окислителя Н+, наряду с растворенным О2 рН природных вод обычно близко к нейтральному 5,5-8,5. рН канализационных хозфекальных вод всегда больше 9 за счет моющих средств.

Слайд 30

Описание слайда:

Коммунальные службы постоянно сталкиваются с коррозией сантехнического оборудования в природных водах (речная вода, из скважин, из озер, колодцев и т.д.) Коммунальные службы постоянно сталкиваются с коррозией сантехнического оборудования в природных водах (речная вода, из скважин, из озер, колодцев и т.д.) В природных водах всегда присутствует целый ряд компонентов: Растворенные газы и соли: О2, СО2, Сl-, SО2-4. Взвеси: продукты коррозии Fe2O3, Fe(OH)3 , песок, глина. Все они влияют на скорость подводной коррозии.

Слайд 31

Описание слайда:

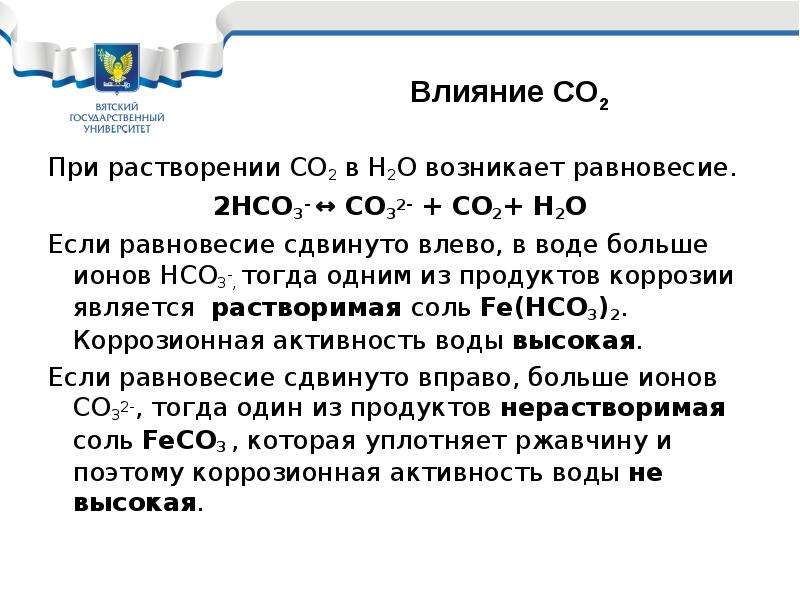

При растворении CO2 в Н2О возникает равновесие. При растворении CO2 в Н2О возникает равновесие. 2HCO3- ↔ CO32- + CO2+ H2O Если равновесие сдвинуто влево, в воде больше ионов HCO3-, тогда одним из продуктов коррозии является растворимая соль Fe(HCO3)2. Коррозионная активность воды высокая. Если равновесие сдвинуто вправо, больше ионов CO32-, тогда один из продуктов нерастворимая соль FeCO3 , которая уплотняет ржавчину и поэтому коррозионная активность воды не высокая.

Слайд 32

Описание слайда:

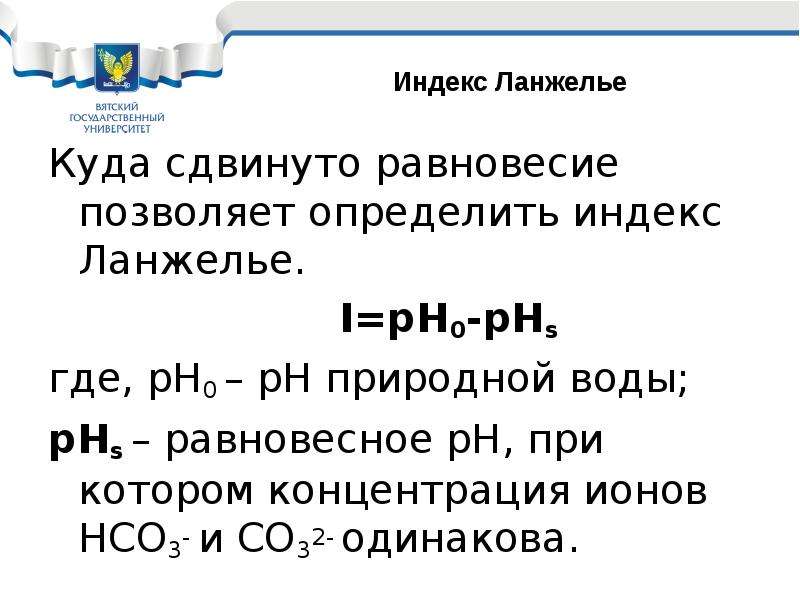

Куда сдвинуто равновесие позволяет определить индекс Ланжелье. Куда сдвинуто равновесие позволяет определить индекс Ланжелье. I=pH0-pHs где, pH0 – рН природной воды; pHs – равновесное рН, при котором концентрация ионов HCO3- и CO32- одинакова.

Слайд 33

Описание слайда:

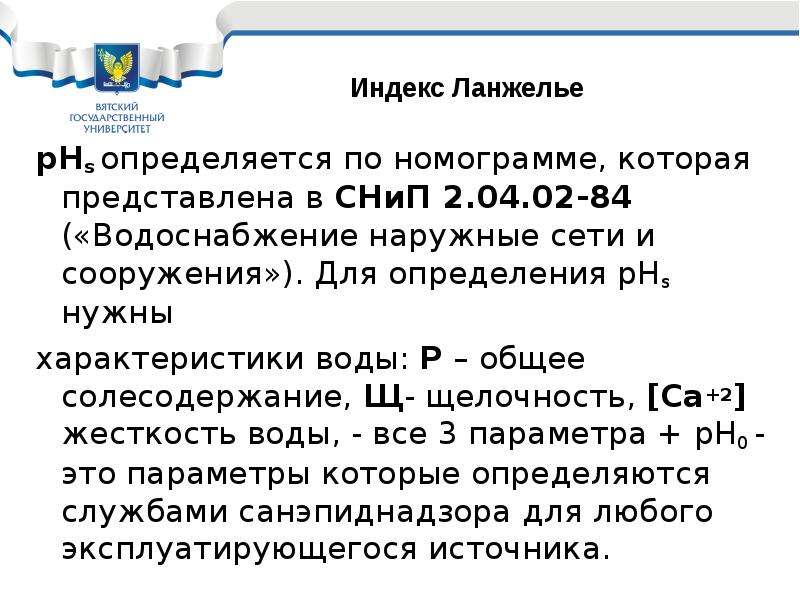

pHs определяется по номограмме, которая представлена в СНиП 2.04.02-84 («Водоснабжение наружные сети и сооружения»). Для определения pHs нужны pHs определяется по номограмме, которая представлена в СНиП 2.04.02-84 («Водоснабжение наружные сети и сооружения»). Для определения pHs нужны характеристики воды: Р – общее солесодержание, Щ- щелочность, [Са+2] жесткость воды, - все 3 параметра + pH0 - это параметры которые определяются службами санэпиднадзора для любого эксплуатирующегося источника.

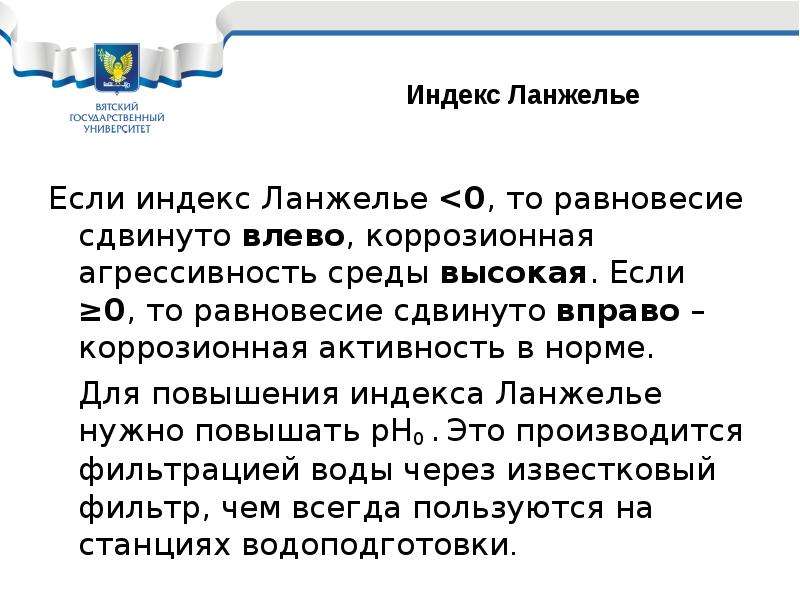

Слайд 34

Описание слайда:

Если индекс Ланжелье

Слайд 35

Описание слайда:

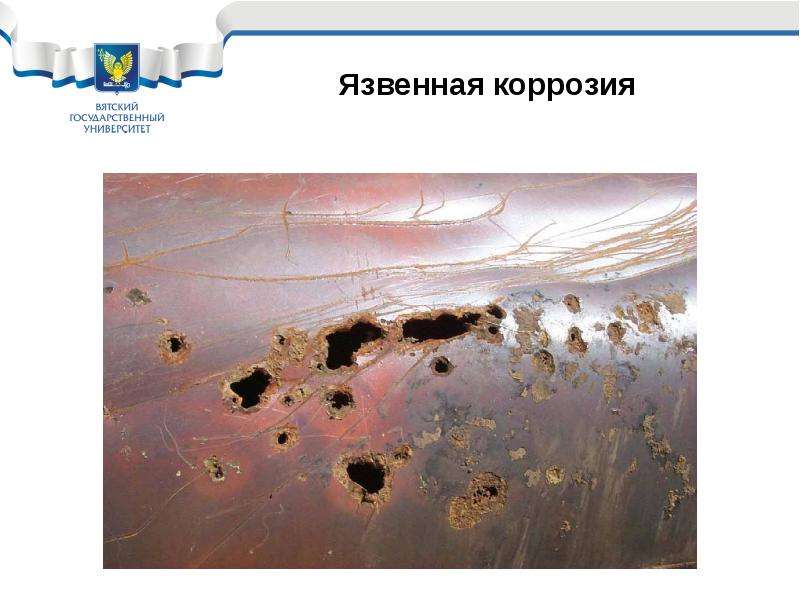

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

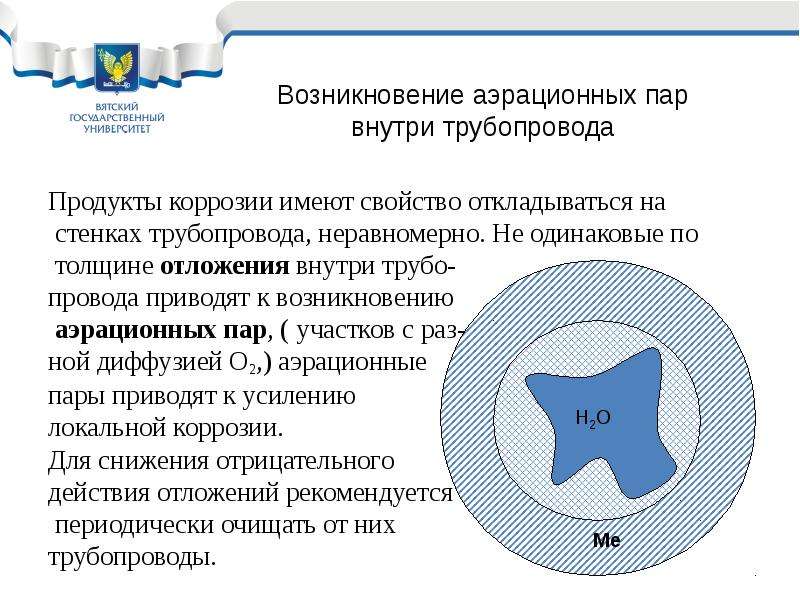

Продукты коррозии имеют свойство откладываться на стенках трубопровода, неравномерно. Не одинаковые по толщине отложения внутри трубо- провода приводят к возникновению аэрационных пар, ( участков с раз- ной диффузией О2,) аэрационные пары приводят к усилению локальной коррозии. Для снижения отрицательного действия отложений рекомендуется периодически очищать от них трубопроводы.

Слайд 38

Описание слайда:

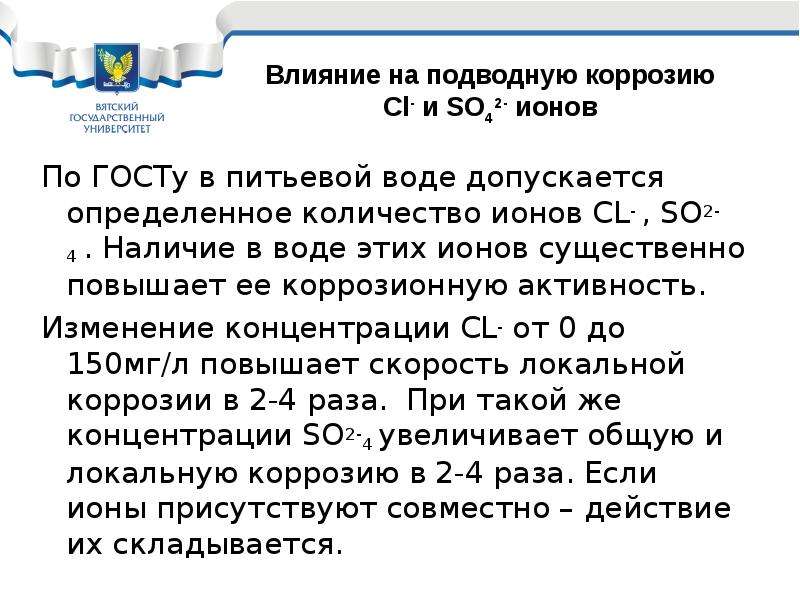

По ГОСТу в питьевой воде допускается определенное количество ионов CL- , SО2-4 . Наличие в воде этих ионов существенно повышает ее коррозионную активность. По ГОСТу в питьевой воде допускается определенное количество ионов CL- , SО2-4 . Наличие в воде этих ионов существенно повышает ее коррозионную активность. Изменение концентрации CL- от 0 до 150мг/л повышает скорость локальной коррозии в 2-4 раза. При такой же концентрации SО2-4 увеличивает общую и локальную коррозию в 2-4 раза. Если ионы присутствуют совместно – действие их складывается.

Слайд 39

Описание слайда:

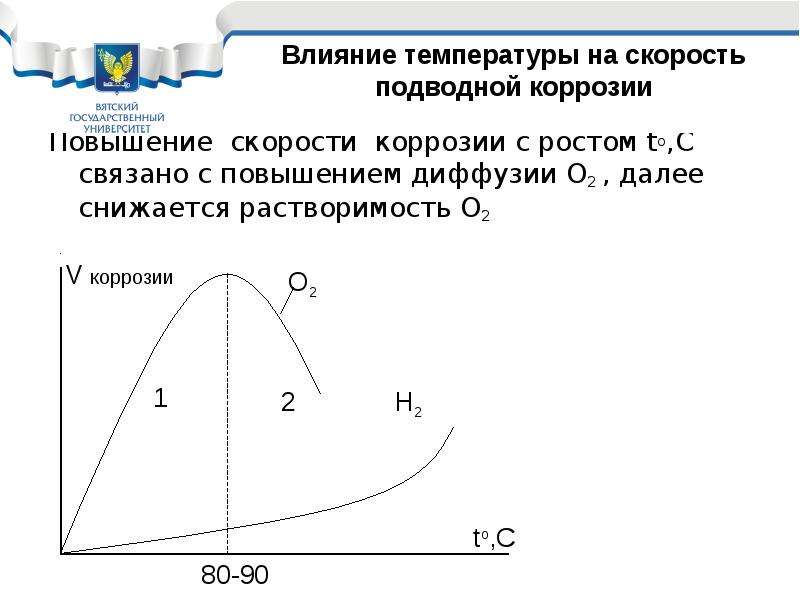

Повышение скорости коррозии с ростом to,C связано с повышением диффузии О2 , далее снижается растворимость О2 Повышение скорости коррозии с ростом to,C связано с повышением диффузии О2 , далее снижается растворимость О2

Слайд 40

Описание слайда:

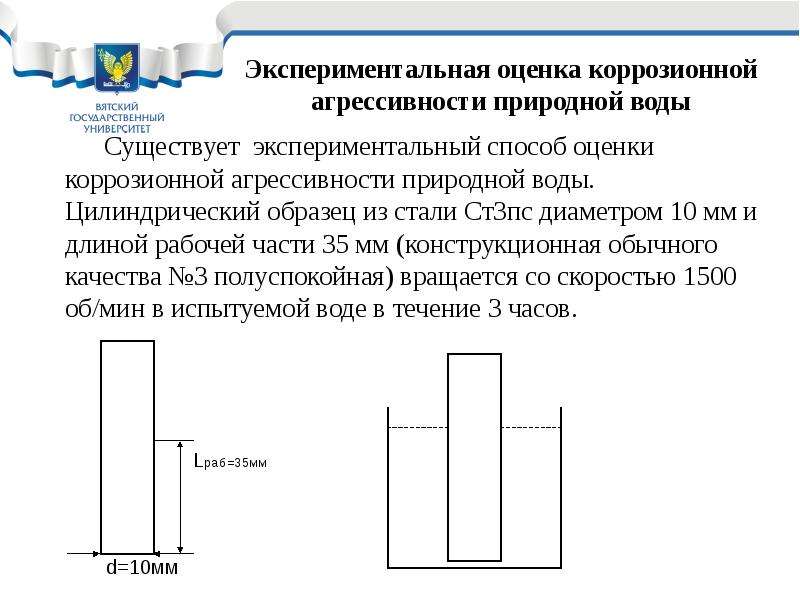

Существует экспериментальный способ оценки коррозионной агрессивности природной воды. Цилиндрический образец из стали Ст3пс диаметром 10 мм и длиной рабочей части 35 мм (конструкционная обычного качества №3 полуспокойная) вращается со скоростью 1500 об/мин в испытуемой воде в течение 3 часов. Существует экспериментальный способ оценки коррозионной агрессивности природной воды. Цилиндрический образец из стали Ст3пс диаметром 10 мм и длиной рабочей части 35 мм (конструкционная обычного качества №3 полуспокойная) вращается со скоростью 1500 об/мин в испытуемой воде в течение 3 часов.

Слайд 41

Описание слайда:

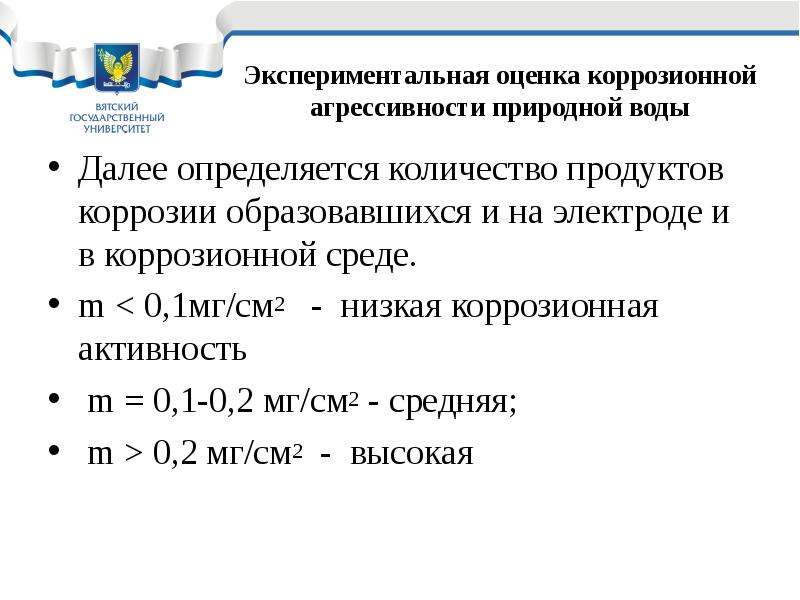

Далее определяется количество продуктов коррозии образовавшихся и на электроде и в коррозионной среде. m < 0,1мг/см2 - низкая коррозионная активность m = 0,1-0,2 мг/см2 - средняя; m > 0,2 мг/см2 - высокая

Слайд 42

Описание слайда:

Выбор конструкционного материала; Удаление кислорода; Ингибирование; Применение защитных покрытий; Очистка трубопроводов от отложений.

Слайд 43

Описание слайда:

Разновидность подводной. Ей подвергаются стали, легкие сплавы, сплавы Cu. Разновидность подводной. Ей подвергаются стали, легкие сплавы, сплавы Cu. Электролит высокоаэрированный (до 80мг/л О2), раствор солей в воде, количество солей от 1-4%. 78% солей- это NaCl, 11% -MgCl2 остальное сульфаты. Высокая электропроводность, рН=7,2-8,6. Коррозия электрохимическая с кислородной деполяризацией.

Слайд 44

Описание слайда:

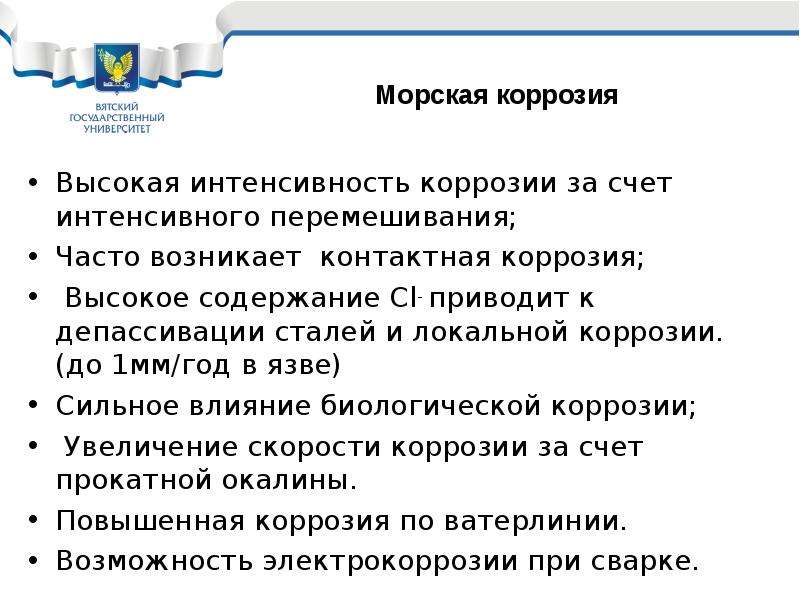

Высокая интенсивность коррозии за счет интенсивного перемешивания; Высокая интенсивность коррозии за счет интенсивного перемешивания; Часто возникает контактная коррозия; Высокое содержание Сl- приводит к депассивации сталей и локальной коррозии. (до 1мм/год в язве) Сильное влияние биологической коррозии; Увеличение скорости коррозии за счет прокатной окалины. Повышенная коррозия по ватерлинии. Возможность электрокоррозии при сварке.

Слайд 45

Описание слайда:

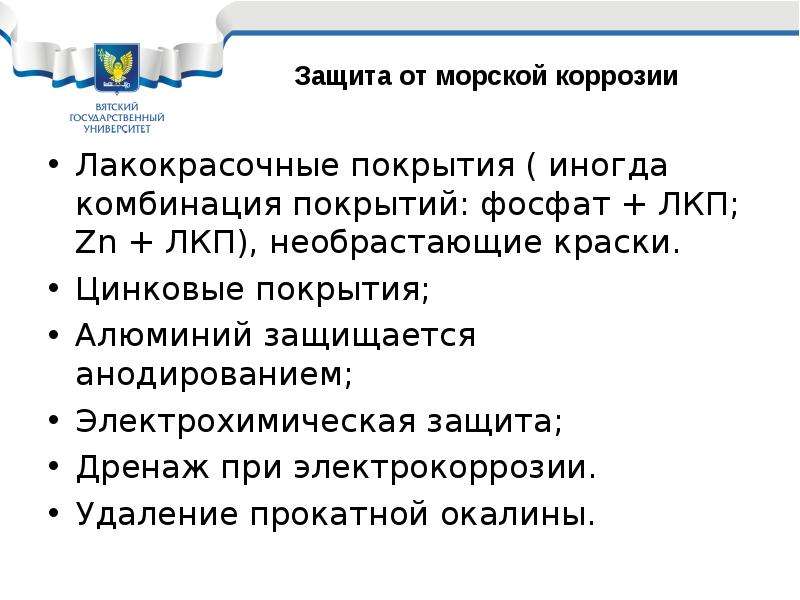

Лакокрасочные покрытия ( иногда комбинация покрытий: фосфат + ЛКП; Zn + ЛКП), необрастающие краски. Цинковые покрытия; Алюминий защищается анодированием; Электрохимическая защита; Дренаж при электрокоррозии. Удаление прокатной окалины.

Слайд 46

Описание слайда:

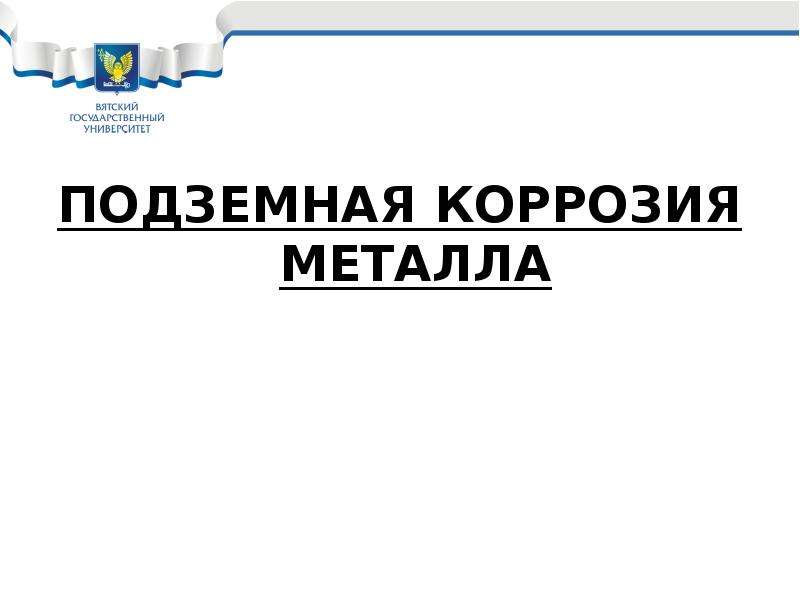

ПОДЗЕМНАЯ КОРРОЗИЯ МЕТАЛЛА

Слайд 47

Описание слайда:

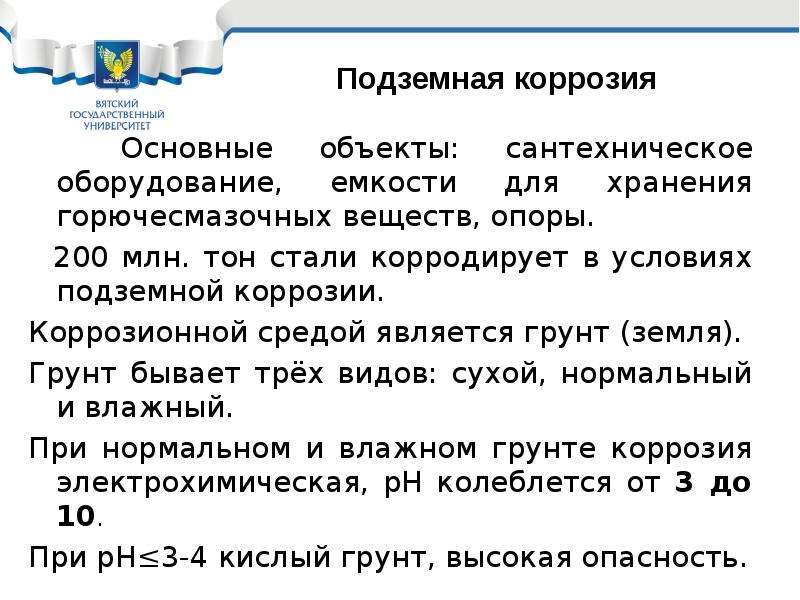

Основные объекты: сантехническое оборудование, емкости для хранения горючесмазочных веществ, опоры. Основные объекты: сантехническое оборудование, емкости для хранения горючесмазочных веществ, опоры. 200 млн. тон стали корродирует в условиях подземной коррозии. Коррозионной средой является грунт (земля). Грунт бывает трёх видов: сухой, нормальный и влажный. При нормальном и влажном грунте коррозия электрохимическая, рН колеблется от 3 до 10. При рН≤3-4 кислый грунт, высокая опасность.

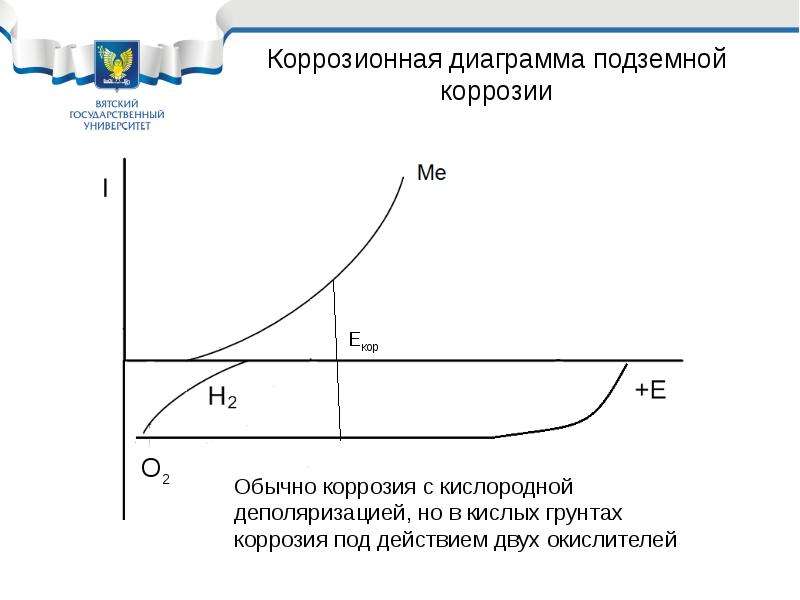

Слайд 48

Описание слайда:

Слайд 49

Описание слайда:

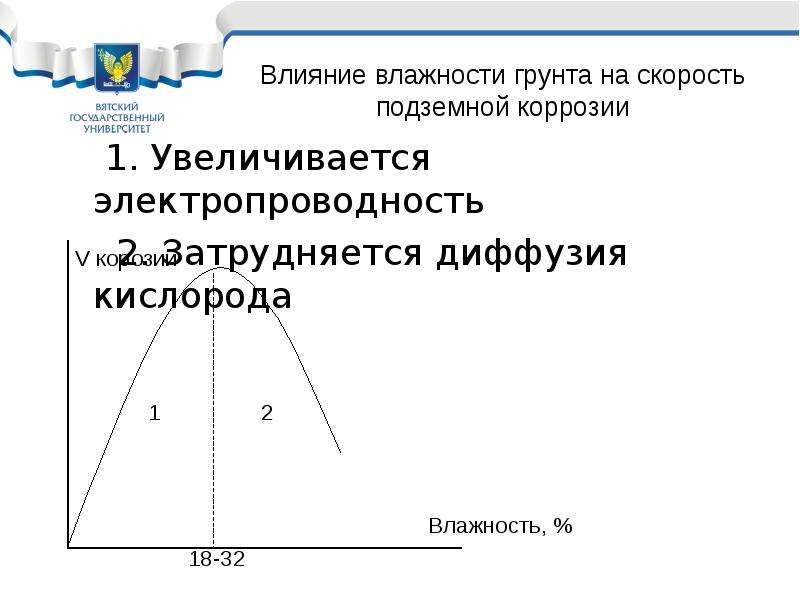

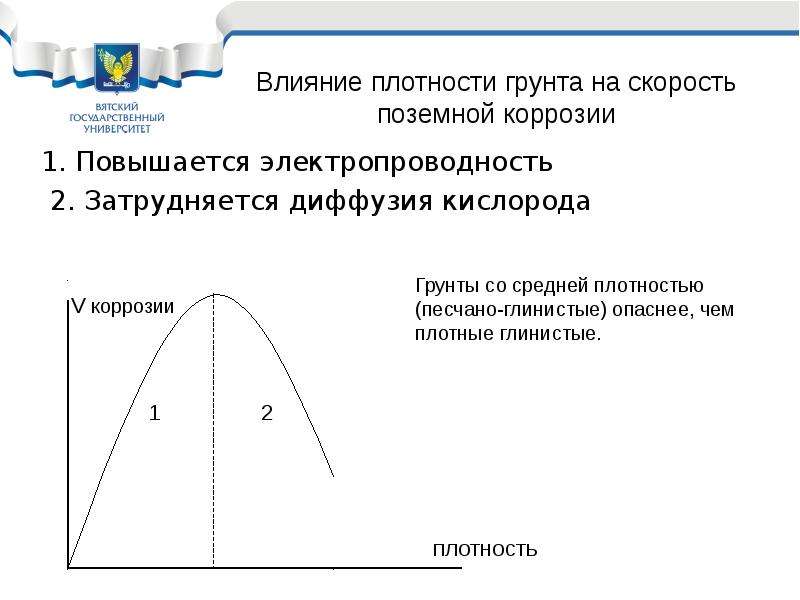

1. Увеличивается электропроводность 2. Затрудняется диффузия кислорода

Слайд 50

Описание слайда:

1. Повышается электропроводность 1. Повышается электропроводность 2. Затрудняется диффузия кислорода

Слайд 51

Описание слайда:

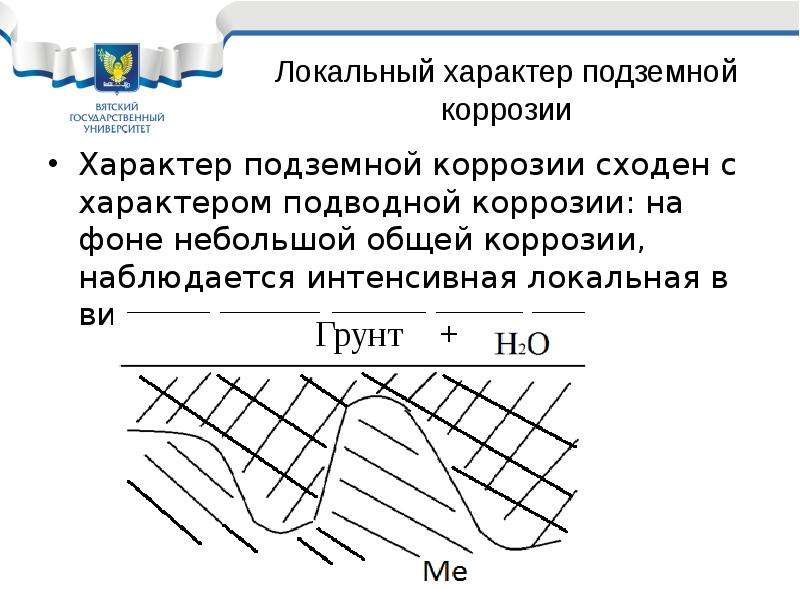

Характер подземной коррозии сходен с характером подводной коррозии: на фоне небольшой общей коррозии, наблюдается интенсивная локальная в виде язв и раковин.

Слайд 52

Описание слайда:

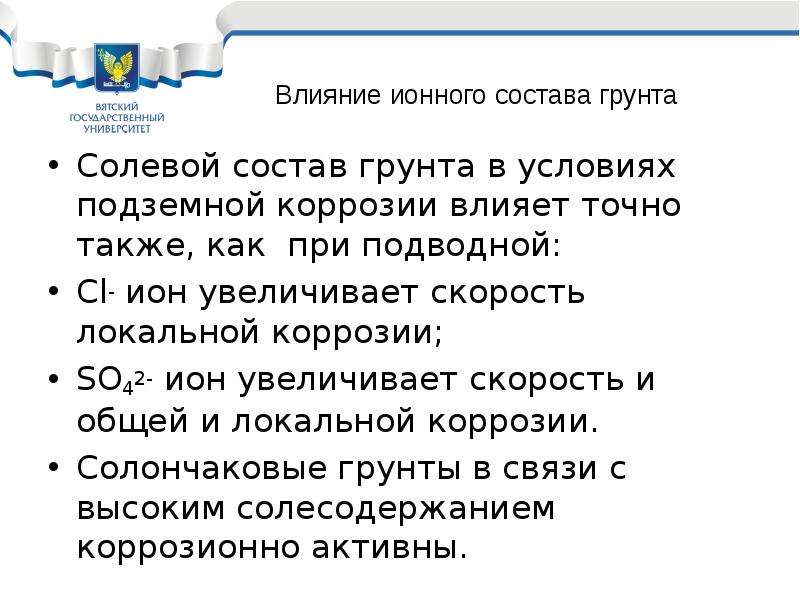

Солевой состав грунта в условиях подземной коррозии влияет точно также, как при подводной: Cl- ион увеличивает скорость локальной коррозии; SO42- ион увеличивает скорость и общей и локальной коррозии. Солончаковые грунты в связи с высоким солесодержанием коррозионно активны.

Слайд 53

Описание слайда:

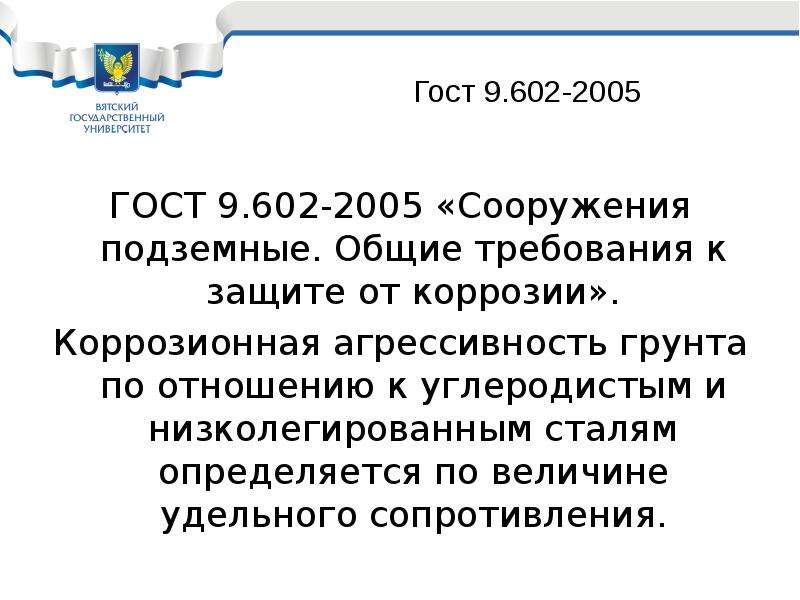

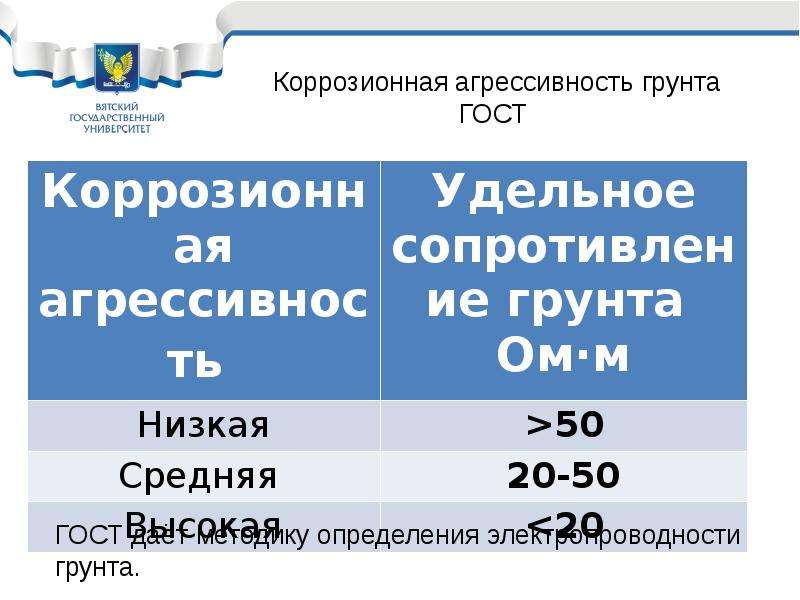

ГОСТ 9.602-2005 «Сооружения подземные. Общие требования к защите от коррозии». Коррозионная агрессивность грунта по отношению к углеродистым и низколегированным сталям определяется по величине удельного сопротивления.

Слайд 54

Описание слайда:

Слайд 55

Описание слайда:

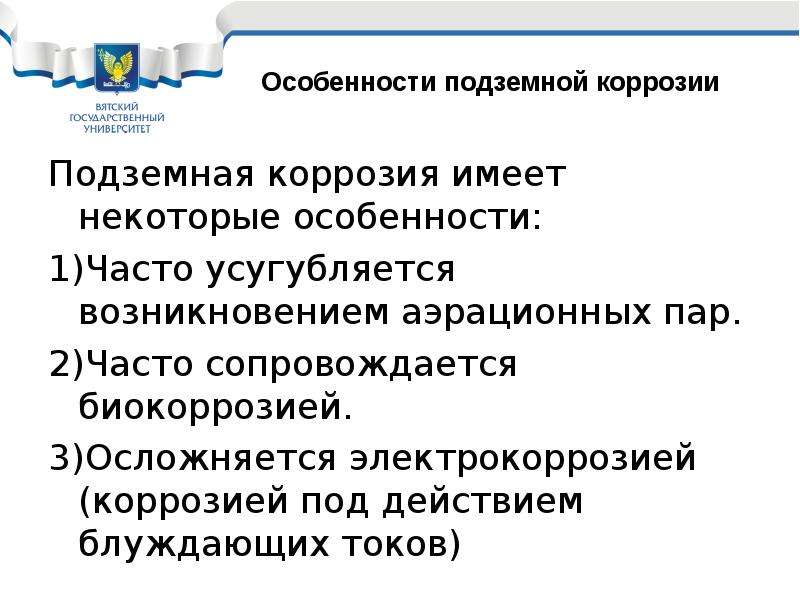

Подземная коррозия имеет некоторые особенности: Подземная коррозия имеет некоторые особенности: Часто усугубляется возникновением аэрационных пар. Часто сопровождается биокоррозией. Осложняется электрокоррозией (коррозией под действием блуждающих токов)

Слайд 56

Описание слайда:

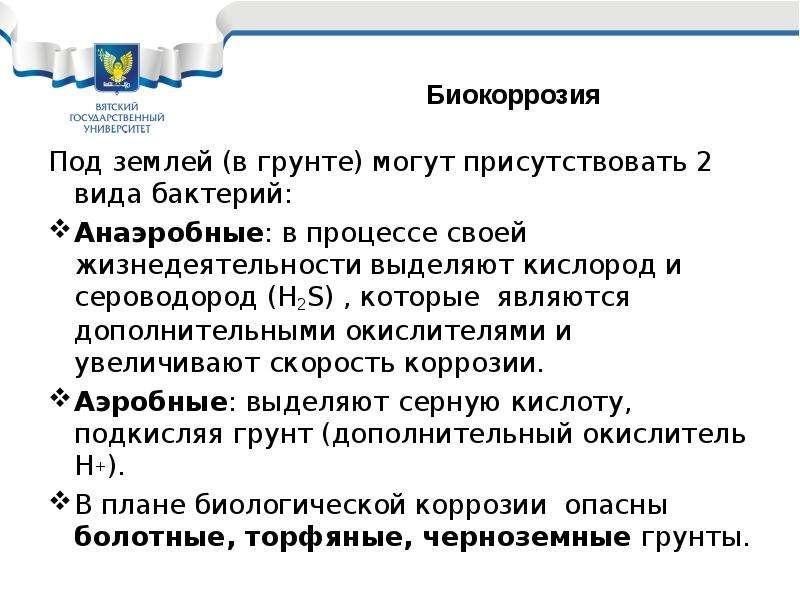

Под землей (в грунте) могут присутствовать 2 вида бактерий: Под землей (в грунте) могут присутствовать 2 вида бактерий: Анаэробные: в процессе своей жизнедеятельности выделяют кислород и сероводород (H2S) , которые являются дополнительными окислителями и увеличивают скорость коррозии. Аэробные: выделяют серную кислоту, подкисляя грунт (дополнительный окислитель Н+). В плане биологической коррозии опасны болотные, торфяные, черноземные грунты.

Слайд 57

Описание слайда:

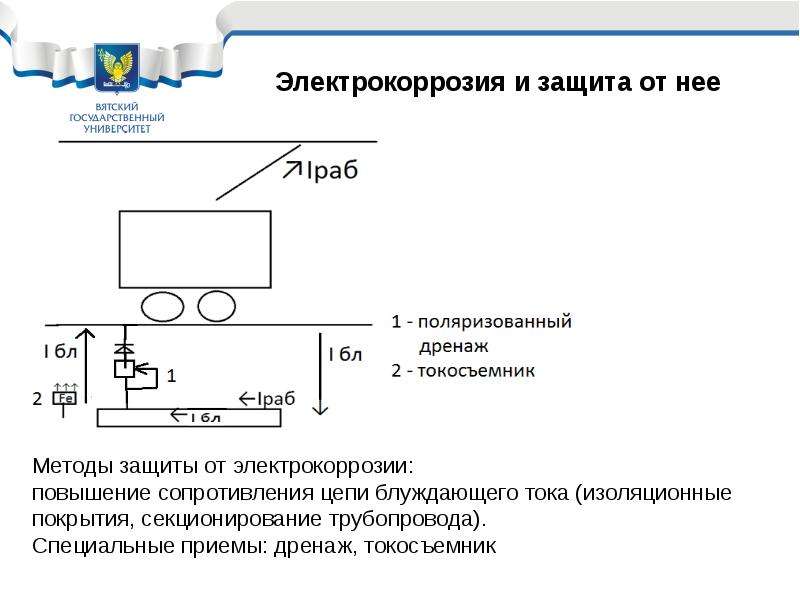

Коррозия под действием блуждающих токов Коррозия под действием блуждающих токов Причины появления блуждающих токов: утечки с линий электрофицированного транспорта, сварочные работы, утечки с цехов потребителей постоянного тока. Ток может быть постоянного и переменного направления. Ток постоянного направления более опасен.

Слайд 58

Описание слайда:

Слайд 59

Описание слайда:

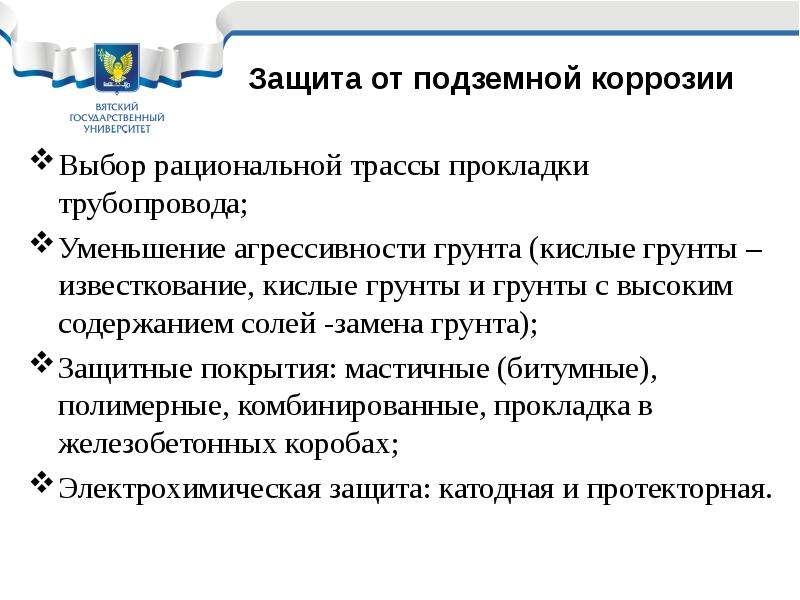

Выбор рациональной трассы прокладки трубопровода; Уменьшение агрессивности грунта (кислые грунты – известкование, кислые грунты и грунты с высоким содержанием солей -замена грунта); Защитные покрытия: мастичные (битумные), полимерные, комбинированные, прокладка в железобетонных коробах; Электрохимическая защита: катодная и протекторная.
