Слайд 1

Описание слайда:

«Основы логики и логические основы построения компьютера»

Слайд 2

Описание слайда:

Процессор компьютера выполняет арифметические и логические операции над двоичными кодами. И поэтому чтобы иметь представление об устройстве компьютера, необходимо познакомиться с основными логическими элементами, лежащими в основе его построения. Для понимания принципа работы таких элементов изучим основные начальные понятия алгебры логики.

Слайд 3

Описание слайда:

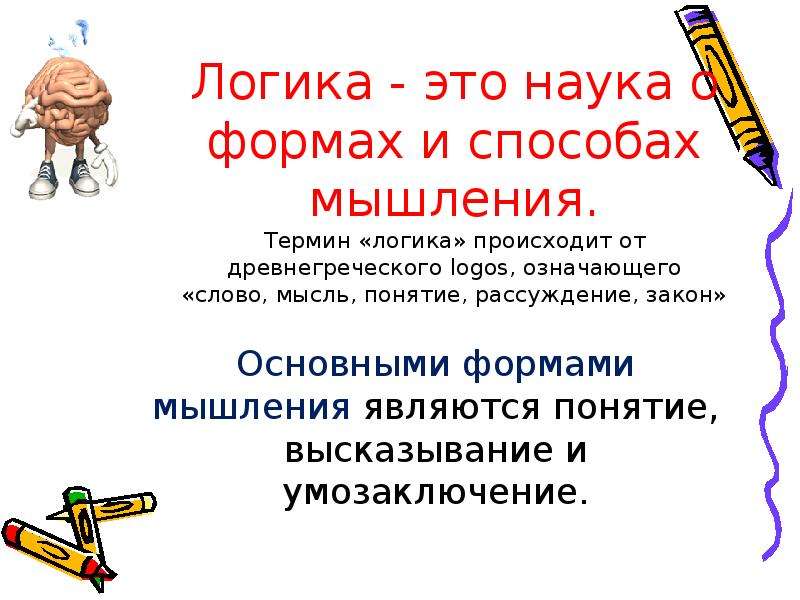

Логика - это наука о формах и способах мышления. Термин «логика» происходит от древнегреческого logos, означающего «слово, мысль, понятие, рассуждение, закон»

Слайд 4

Описание слайда:

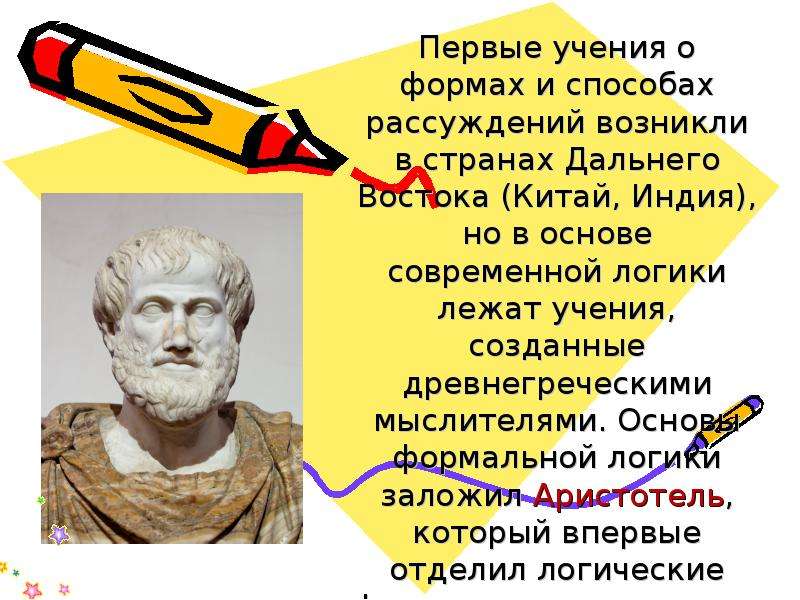

Первые учения о формах и способах рассуждений возникли в странах Дальнего Востока (Китай, Индия), но в основе современной логики лежат учения, созданные древнегреческими мыслителями. Основы формальной логики заложил Аристотель, который впервые отделил логические формы мышления от его содержания.

Слайд 5

Описание слайда:

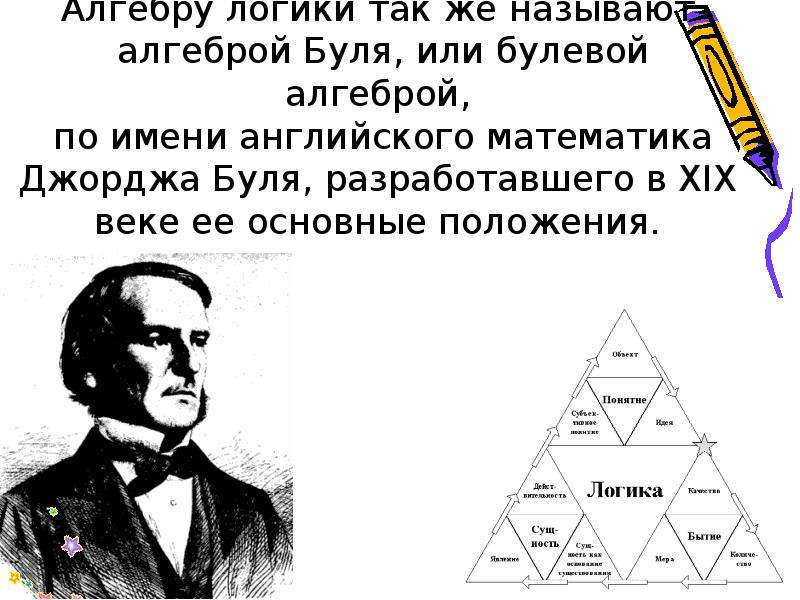

Алгебру логики так же называют алгеброй Буля, или булевой алгеброй, по имени английского математика Джорджа Буля, разработавшего в XIX веке ее основные положения.

Слайд 6

Описание слайда:

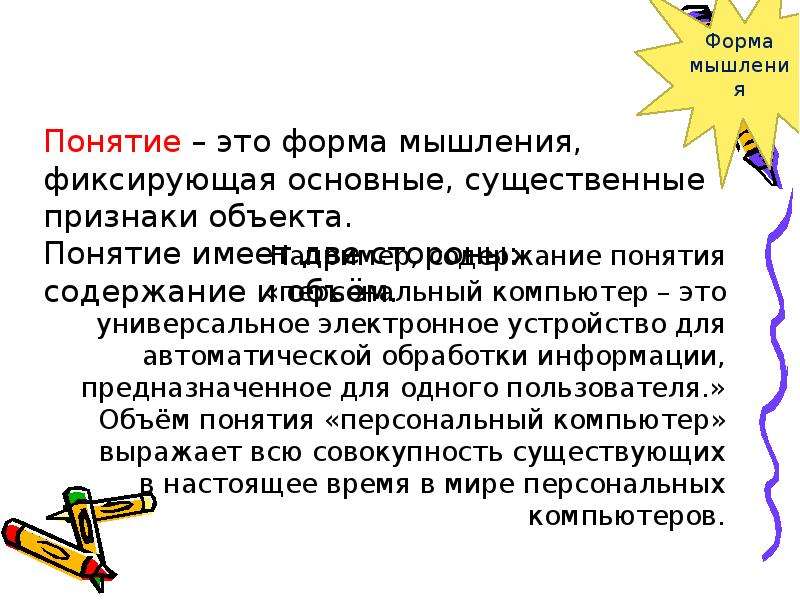

Понятие – это форма мышления, фиксирующая основные, существенные признаки объекта. Понятие имеет две стороны: содержание и объём.

Слайд 7

Описание слайда:

Высказывание (суждение) – это форма мышления, в которой что-либо утверждается или отрицается о свойствах реальных предметов, их свойствах и отношениях между ними.

Слайд 8

Описание слайда:

Простые высказывания

Слайд 9

Описание слайда:

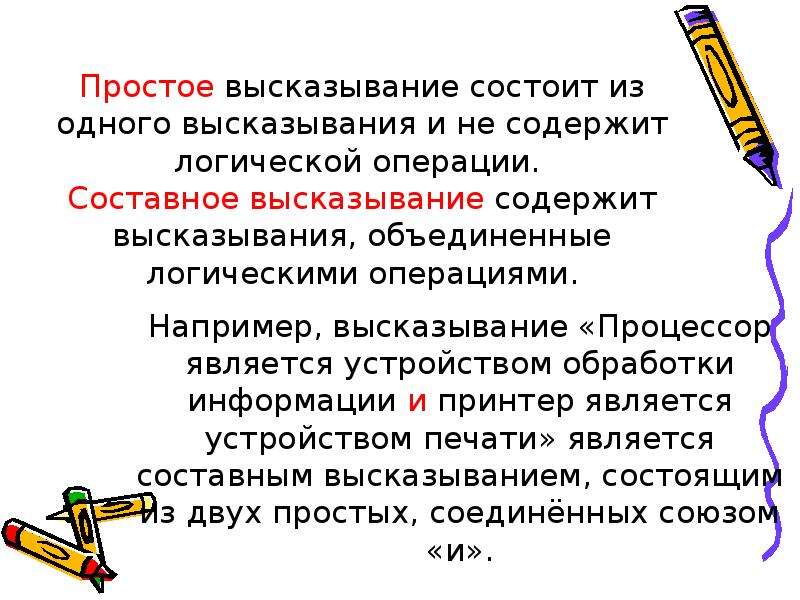

Простое высказывание состоит из одного высказывания и не содержит логической операции. Составное высказывание содержит высказывания, объединенные логическими операциями.

Слайд 10

Описание слайда:

Сложные высказывания.

Слайд 11

Описание слайда:

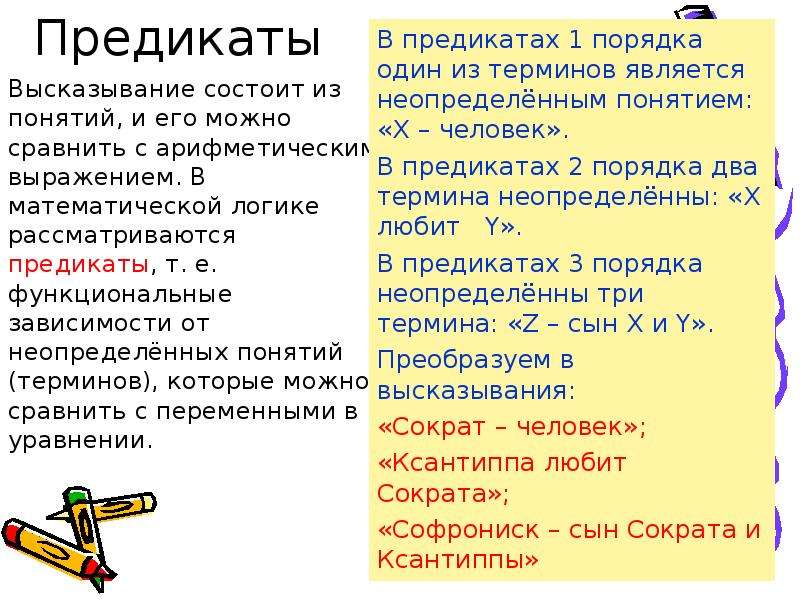

Предикаты Высказывание состоит из понятий, и его можно сравнить с арифметическим выражением. В математической логике рассматриваются предикаты, т. е. функциональные зависимости от неопределённых понятий (терминов), которые можно сравнить с переменными в уравнении.

Слайд 12

Описание слайда:

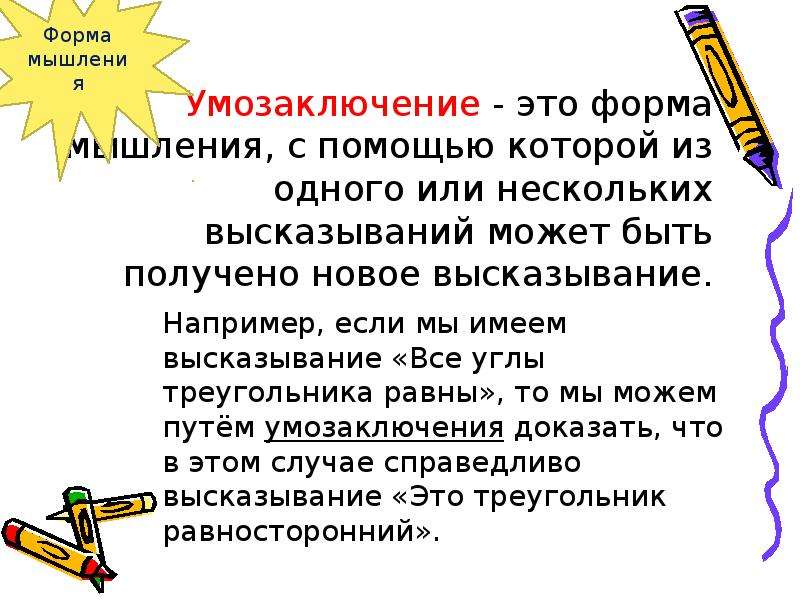

Умозаключение - это форма мышления, с помощью которой из одного или нескольких высказываний может быть получено новое высказывание.

Слайд 13

Описание слайда:

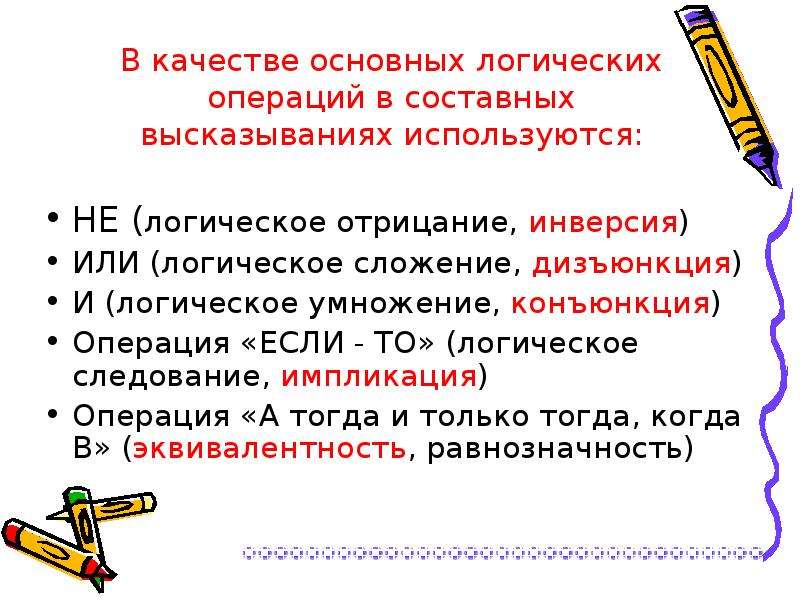

В качестве основных логических операций в составных высказываниях используются: НЕ (логическое отрицание, инверсия) ИЛИ (логическое сложение, дизъюнкция) И (логическое умножение, конъюнкция) Операция «ЕСЛИ - ТО» (логическое следование, импликация) Операция «А тогда и только тогда, когда В» (эквивалентность, равнозначность)

Слайд 14

Описание слайда:

Все операции алгебры логики определяются таблицами истинности. Таблица истинности определяет результат выполнения операции для всех возможных логических значений исходных высказываний.

Слайд 15

Описание слайда:

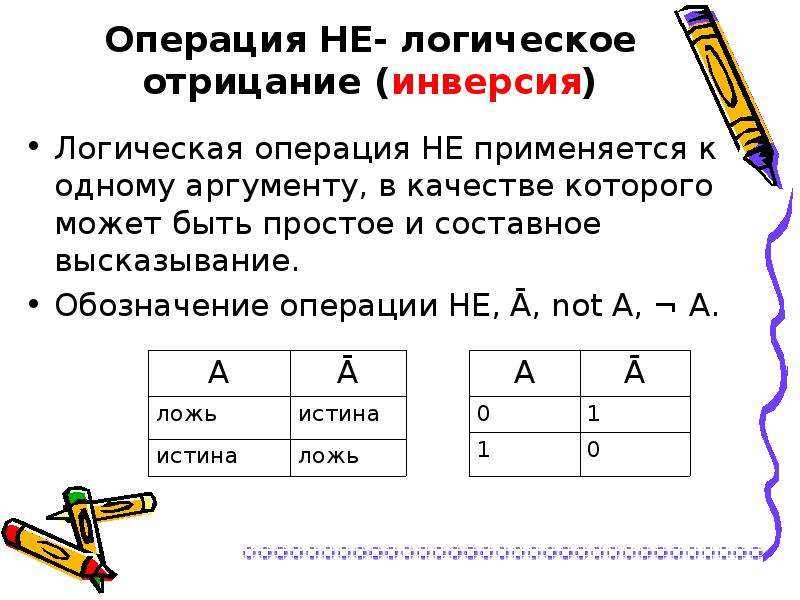

Операция НЕ- логическое отрицание (инверсия) Логическая операция НЕ применяется к одному аргументу, в качестве которого может быть простое и составное высказывание. Обозначение операции НЕ, Ā, not А, ¬ А.

Слайд 16

Описание слайда:

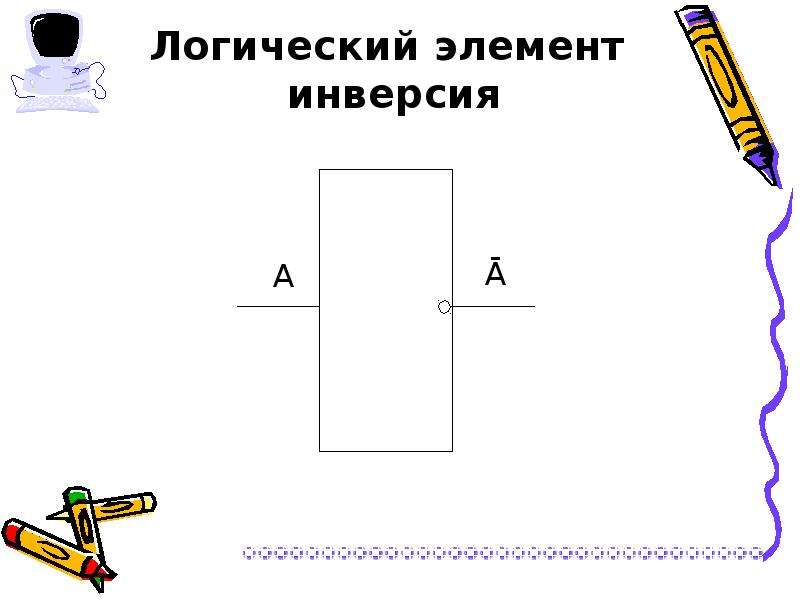

Логический элемент инверсия

Слайд 17

Описание слайда:

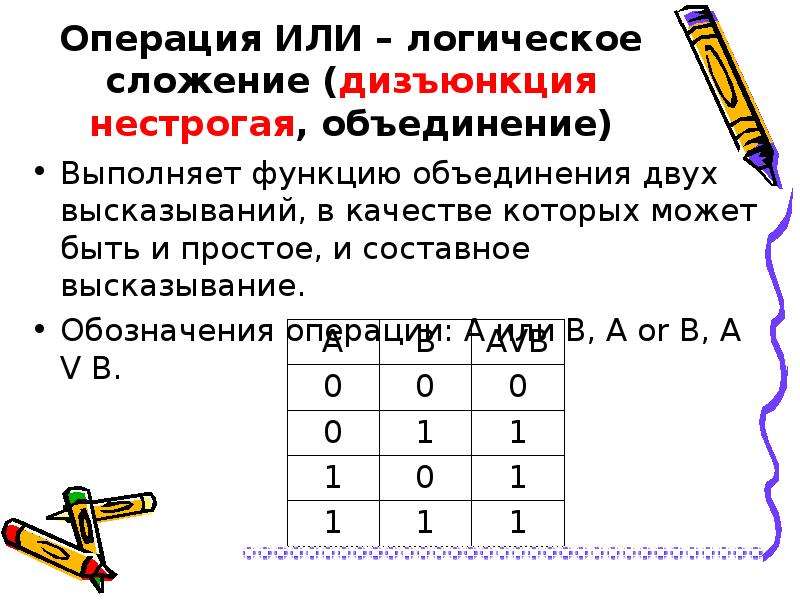

Операция ИЛИ – логическое сложение (дизъюнкция нестрогая, объединение) Выполняет функцию объединения двух высказываний, в качестве которых может быть и простое, и составное высказывание. Обозначения операции: А или В, А or В, А V В.

Слайд 18

Описание слайда:

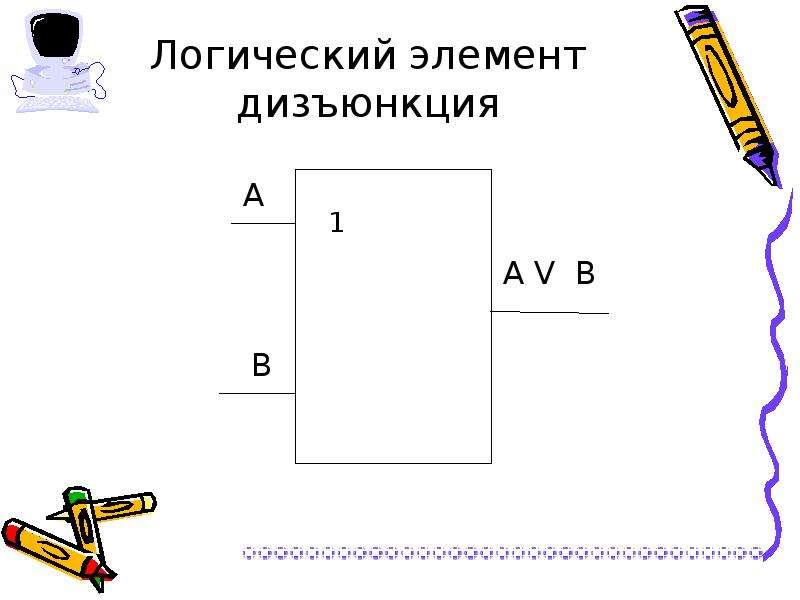

Логический элемент дизъюнкция

Слайд 19

Описание слайда:

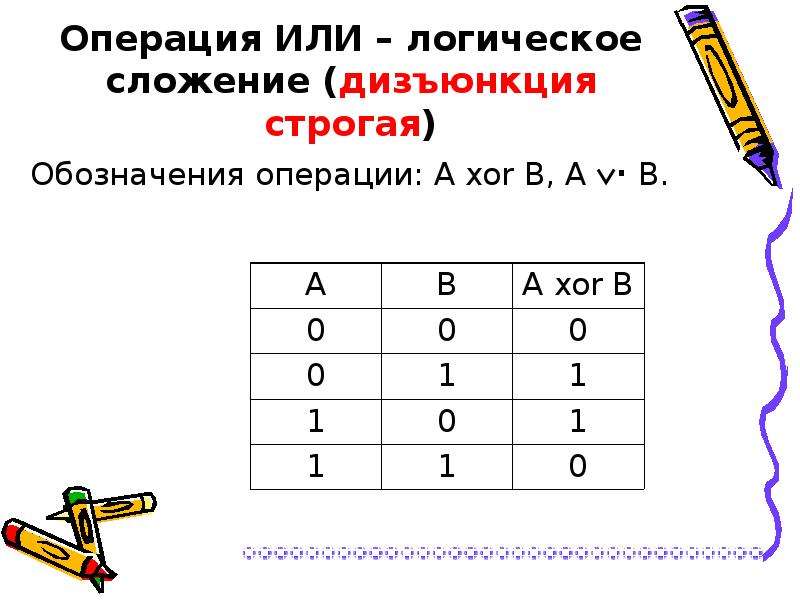

Операция ИЛИ – логическое сложение (дизъюнкция строгая) Обозначения операции: А xor В, А · В.

Слайд 20

Описание слайда:

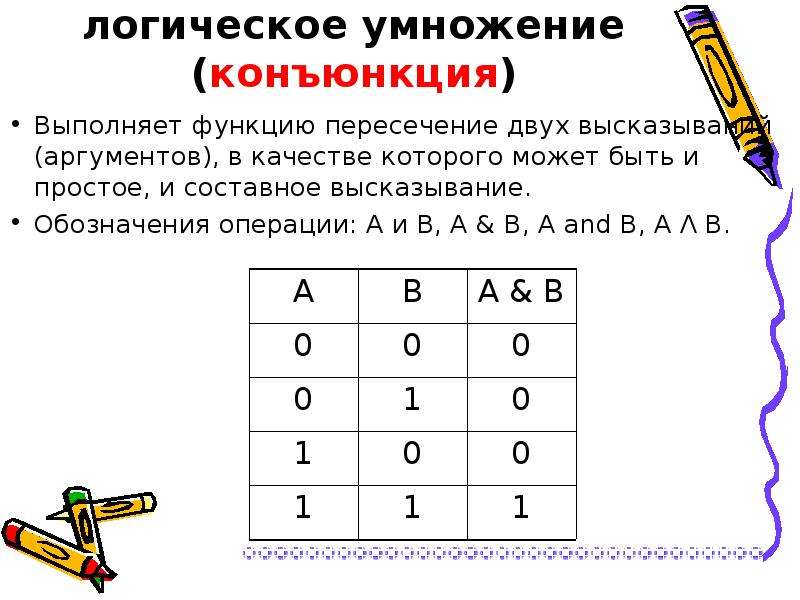

Операция И – логическое умножение (конъюнкция) Выполняет функцию пересечение двух высказываний (аргументов), в качестве которого может быть и простое, и составное высказывание. Обозначения операции: А и В, А & В, А and В, А Λ В.

Слайд 21

Описание слайда:

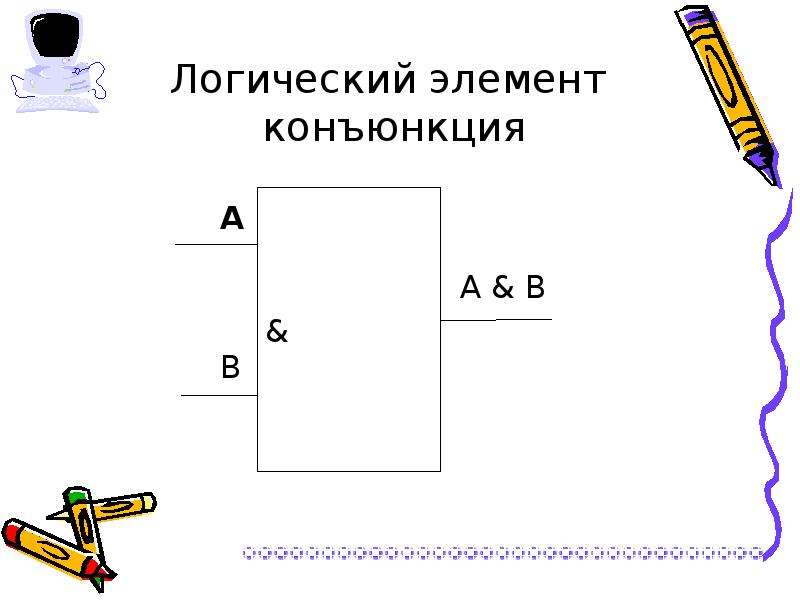

Логический элемент конъюнкция

Слайд 22

Описание слайда:

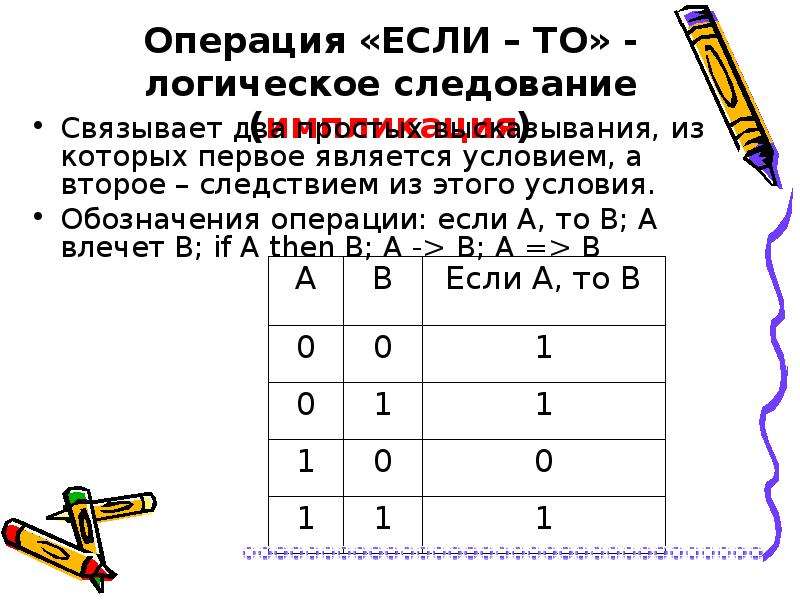

Операция «ЕСЛИ – ТО» - логическое следование (импликация) Связывает два простых высказывания, из которых первое является условием, а второе – следствием из этого условия. Обозначения операции: если А, то В; А влечет В; if A then B; А -> В; А => В

Слайд 23

Описание слайда:

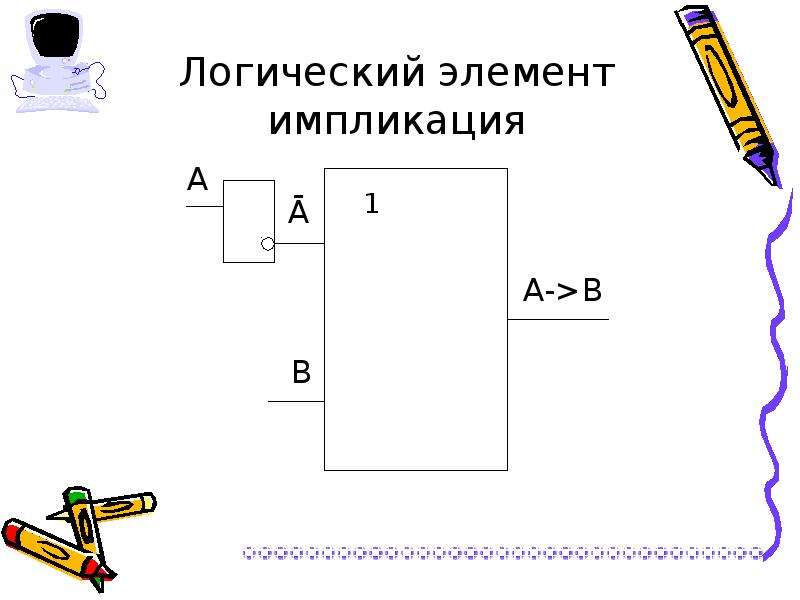

Логический элемент импликация

Слайд 24

Описание слайда:

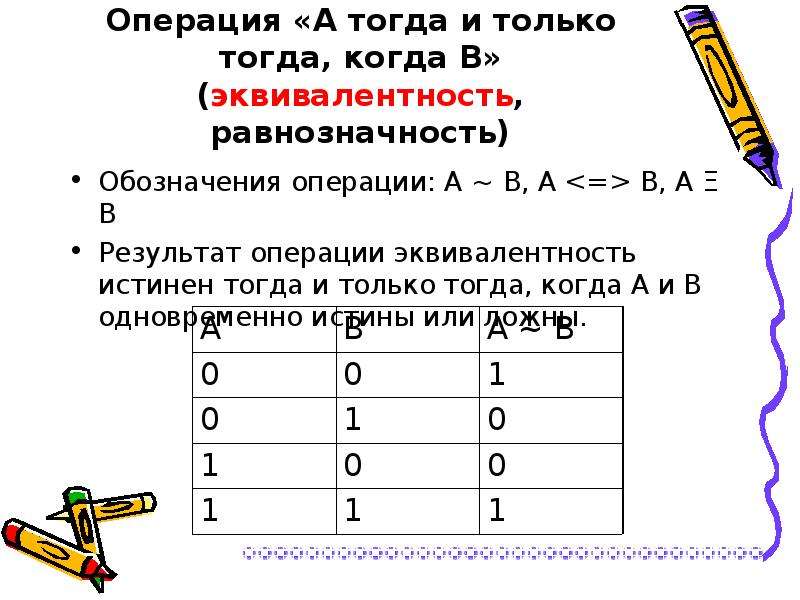

Операция «А тогда и только тогда, когда В» (эквивалентность, равнозначность) Обозначения операции: А ~ В, А В, А Ξ В Результат операции эквивалентность истинен тогда и только тогда, когда А и В одновременно истины или ложны.

Слайд 25

Описание слайда:

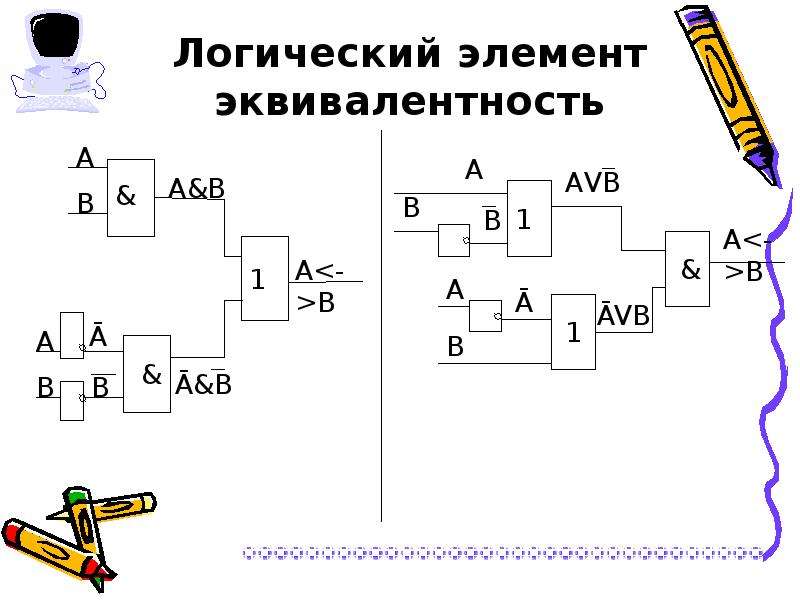

Логический элемент эквивалентность

Слайд 26

Описание слайда:

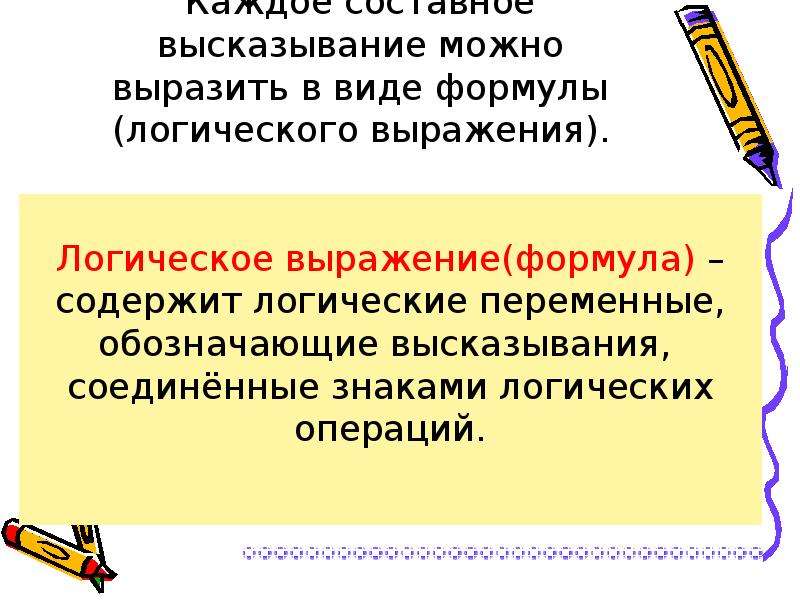

Каждое составное высказывание можно выразить в виде формулы (логического выражения).

Слайд 27

Описание слайда:

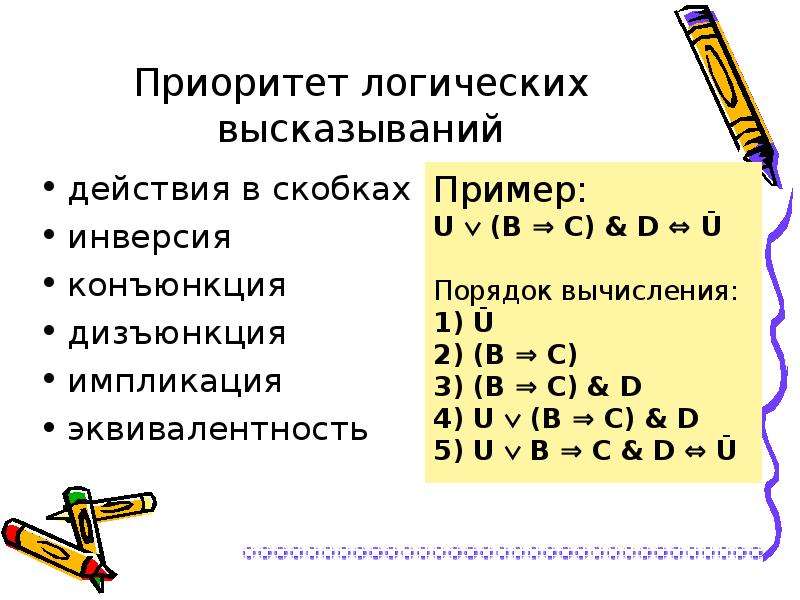

Приоритет логических высказываний действия в скобках инверсия конъюнкция дизъюнкция импликация эквивалентность

Слайд 28

Описание слайда:

Минипрактикум Даны простые высказывания: A={Процессор – устройство для обработки информации} B={Сканер – устройство вывода информации} C={Монитор – устройство ввода информации} D={Клавиатура – устройство вывода информации}

Слайд 29

Описание слайда:

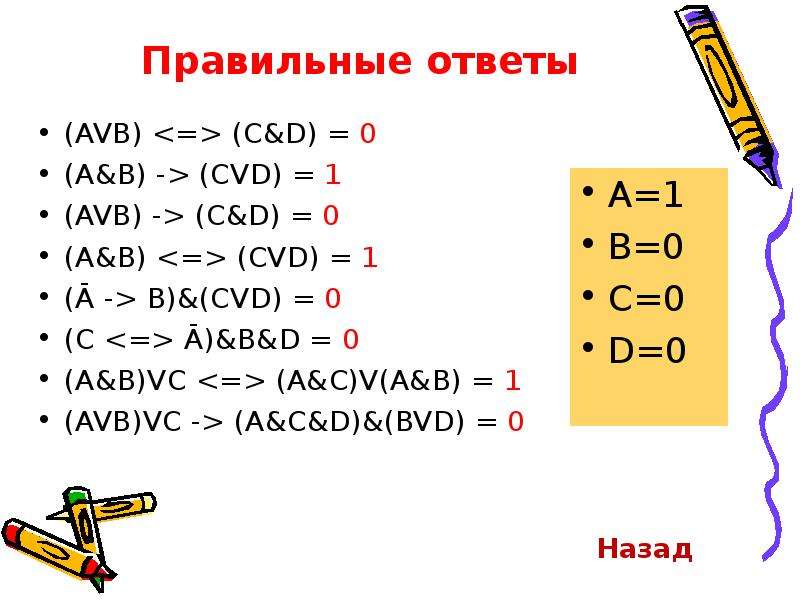

Правильные ответы (AVB) (C&D) = 0 (A&B) -> (CVD) = 1 (AVB) -> (C&D) = 0 (A&B) (CVD) = 1 (Ā -> B)&(CVD) = 0 (C Ā)&B&D = 0 (A&B)VC (A&C)V(A&B) = 1 (AVB)VC -> (A&C&D)&(BVD) = 0

Слайд 30

Описание слайда:

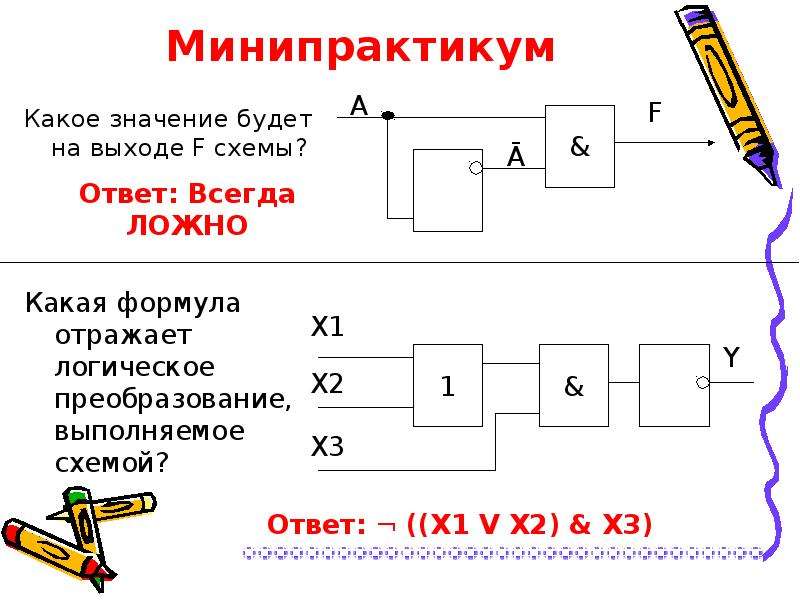

Минипрактикум Какое значение будет на выходе F схемы?

Слайд 31

Описание слайда:

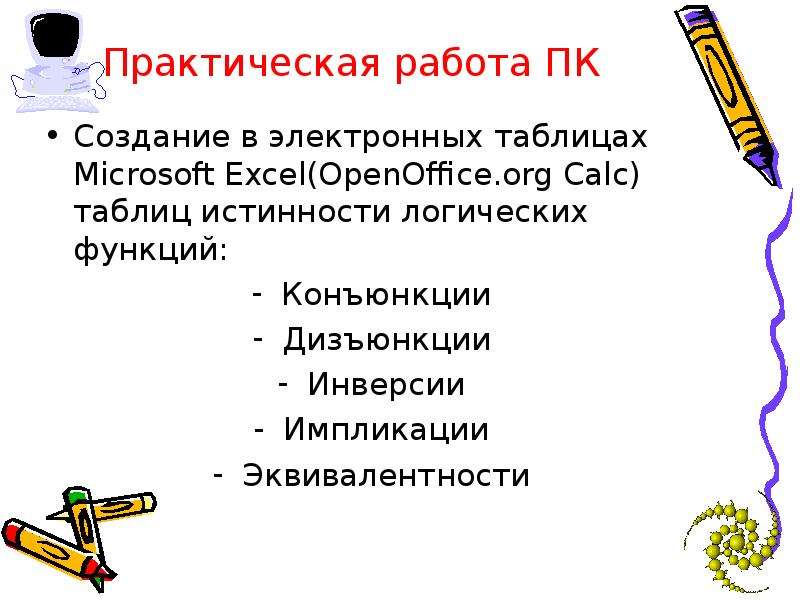

Практическая работа ПК Создание в электронных таблицах Microsoft Excel(OpenOffice.org Calc) таблиц истинности логических функций: Конъюнкции Дизъюнкции Инверсии Импликации Эквивалентности

Слайд 32

Описание слайда:

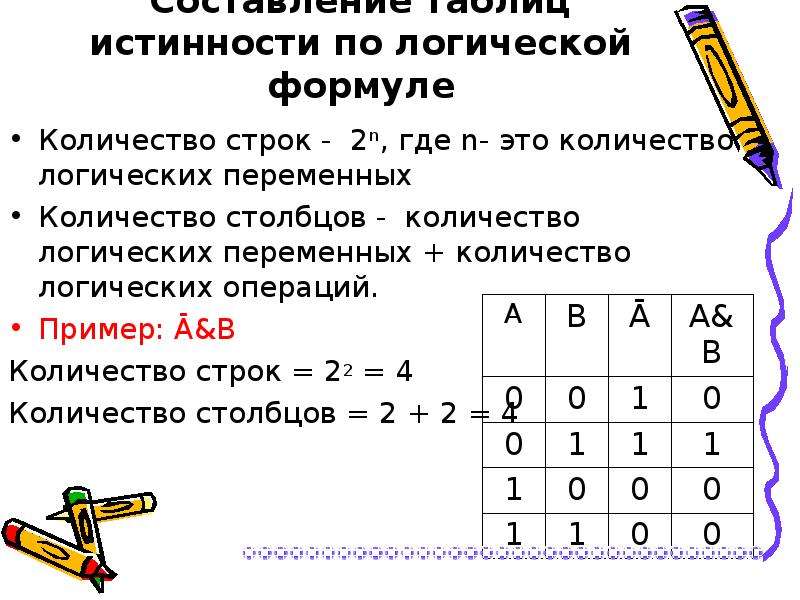

Составление таблиц истинности по логической формуле Количество строк - 2ⁿ, где n- это количество логических переменных Количество столбцов - количество логических переменных + количество логических операций. Пример: Ā&В Количество строк = 22 = 4 Количество столбцов = 2 + 2 = 4

Слайд 33

Описание слайда:

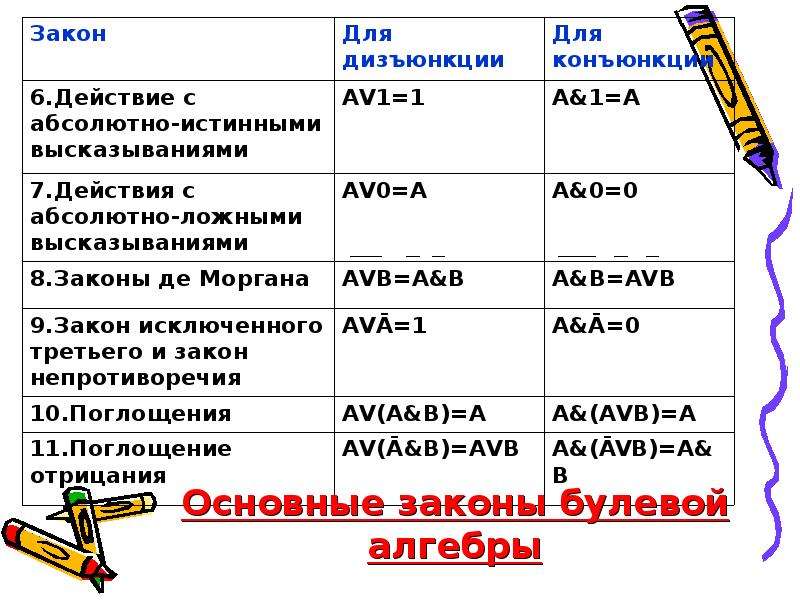

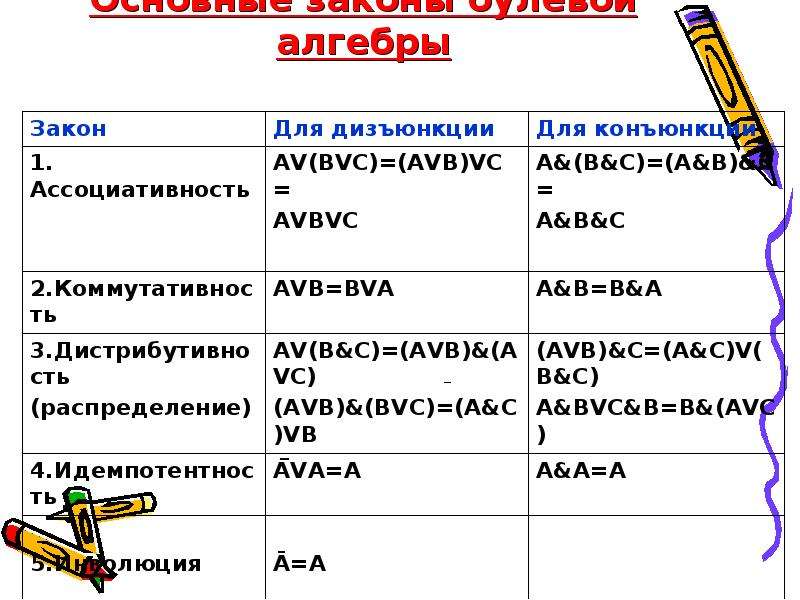

Основные законы булевой алгебры

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

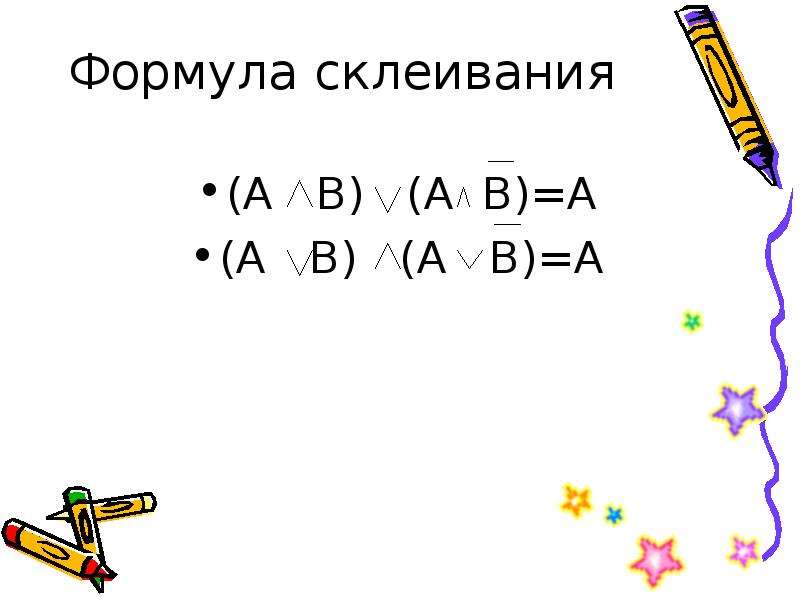

Формула склеивания (А В) (А В)=А (А В) (А В)=А

Слайд 36

Описание слайда:

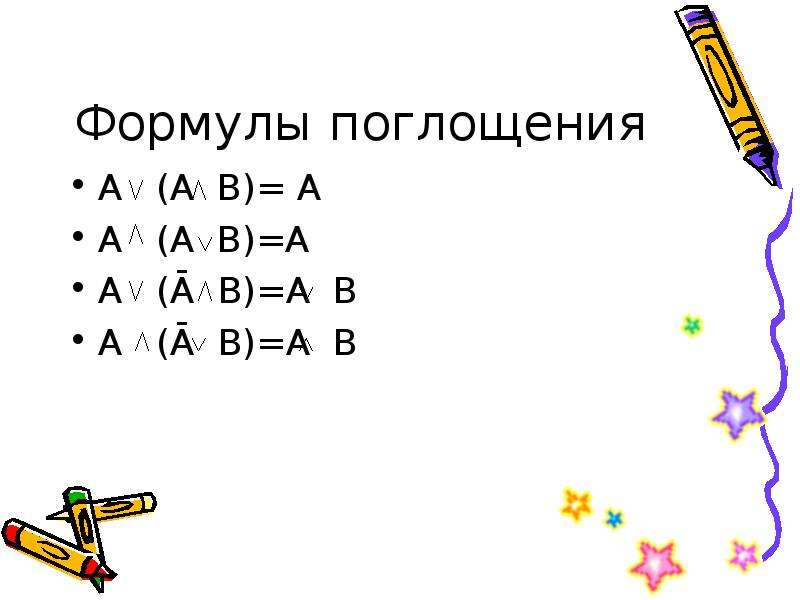

Формулы поглощения А (А В)= А А (А В)=А А (Ā В)=А В А (Ā В)=А В

Слайд 37

Описание слайда:

Тестовое задание Начать тест

Слайд 38

Описание слайда:

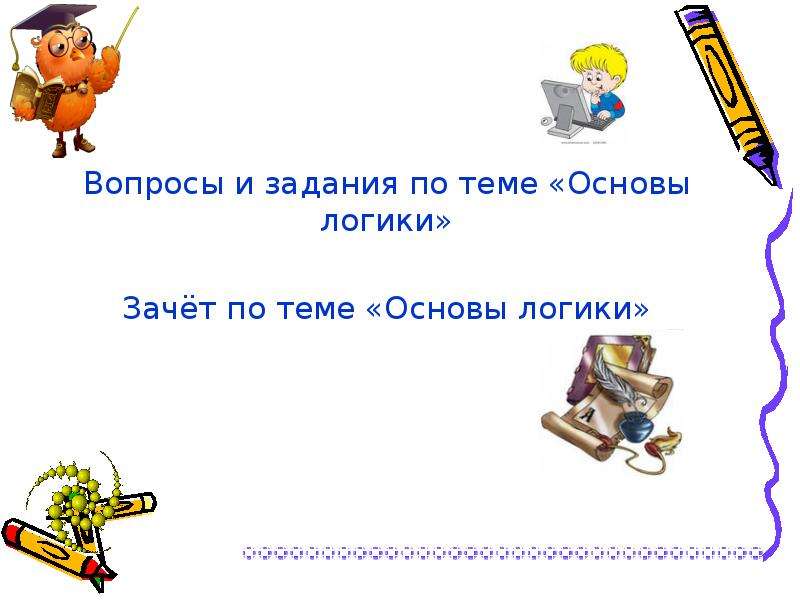

Вопросы и задания по теме «Основы логики» Вопросы и задания по теме «Основы логики» Зачёт по теме «Основы логики»

Слайд 39

Описание слайда:

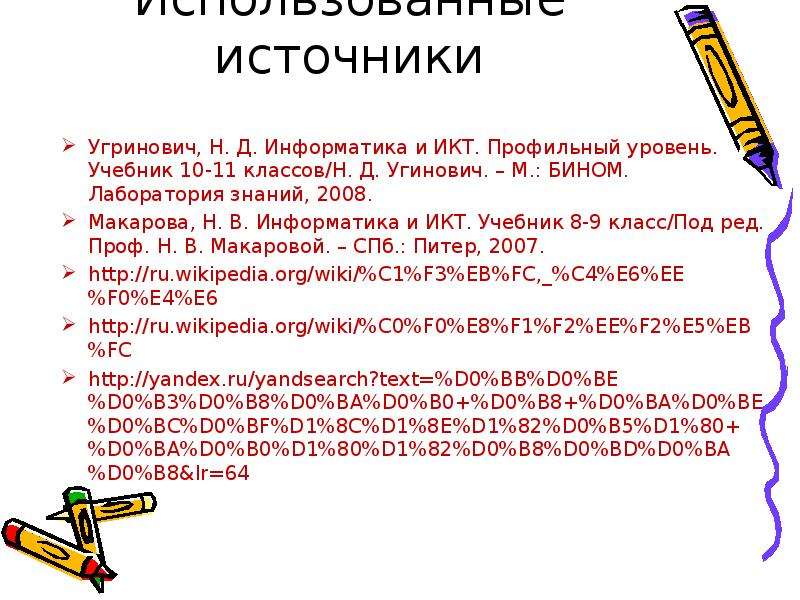

Использованные источники Угринович, Н. Д. Информатика и ИКТ. Профильный уровень. Учебник 10-11 классов/Н. Д. Угинович. – М.: БИНОМ. Лаборатория знаний, 2008. Макарова, Н. В. Информатика и ИКТ. Учебник 8-9 класс/Под ред. Проф. Н. В. Макаровой. – СПб.: Питер, 2007.
