Слайд 1

Описание слайда:

1. Виды измерений, их классификация. 2. Принцип измерений.

Слайд 2

Описание слайда:

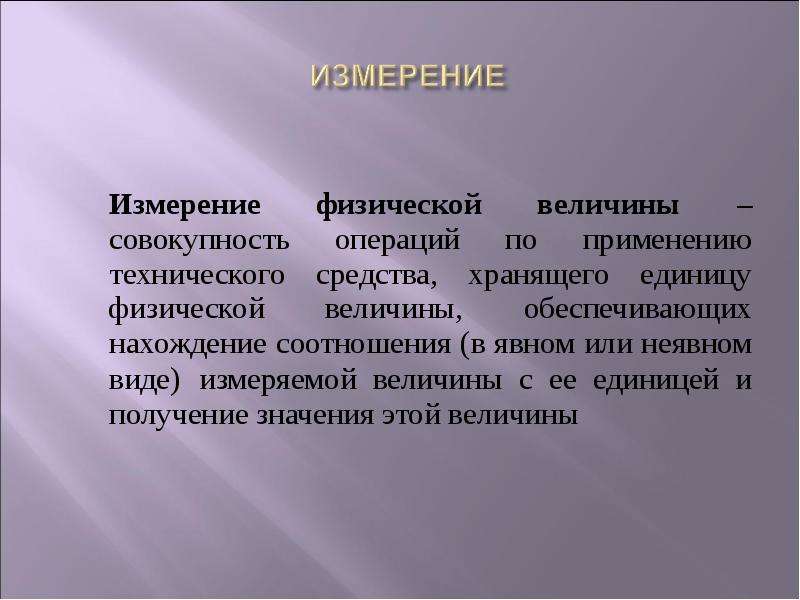

Измерение физической величины – совокупность операций по применению технического средства, хранящего единицу физической величины, обеспечивающих нахождение соотношения (в явном или неявном виде) измеряемой величины с ее единицей и получение значения этой величины

Слайд 3

Описание слайда:

Вид измерений – часть области измерений, имеющая свои особенности и отличающаяся однородностью измеряемых величин. Выражение , где – единица измерения, q- числовое значение, является основным уравнением измерений.

Слайд 4

Описание слайда:

МИ 2222-92 «ГСИ. Виды измерений. Классификация» Рекомендация распространяется на виды измерений и устанавливает их классификацию, предназначенную для изложения в нормативных документах и справочно-информационных изданиях. 1 При установлении классификации видов измерений в качестве классификационного признака принята величина.

Слайд 5

Описание слайда:

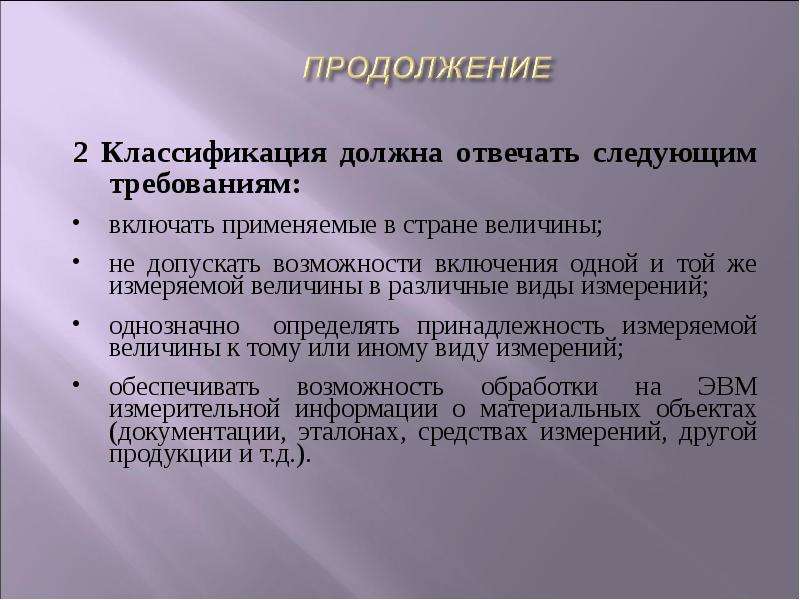

2 Классификация должна отвечать следующим требованиям: 2 Классификация должна отвечать следующим требованиям: включать применяемые в стране величины; не допускать возможности включения одной и той же измеряемой величины в различные виды измерений; однозначно определять принадлежность измеряемой величины к тому или иному виду измерений; обеспечивать возможность обработки на ЭВМ измерительной информации о материальных объектах (документации, эталонах, средствах измерений, другой продукции и т.д.).

Слайд 6

Описание слайда:

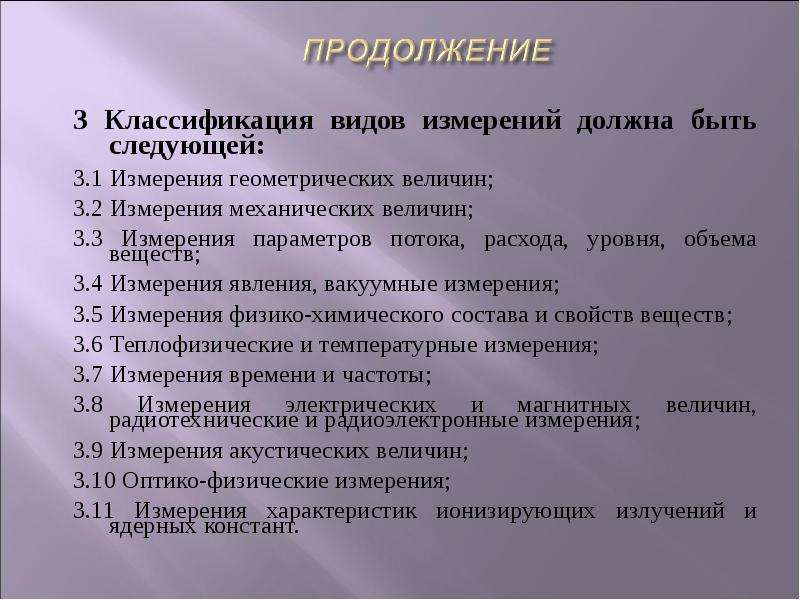

3 Классификация видов измерений должна быть следующей: 3 Классификация видов измерений должна быть следующей: 3.1 Измерения геометрических величин; 3.2 Измерения механических величин; 3.3 Измерения параметров потока, расхода, уровня, объема веществ; 3.4 Измерения явления, вакуумные измерения; 3.5 Измерения физико-химического состава и свойств веществ; 3.6 Теплофизические и температурные измерения; 3.7 Измерения времени и частоты; 3.8 Измерения электрических и магнитных величин, радиотехнические и радиоэлектронные измерения; 3.9 Измерения акустических величин; 3.10 Оптико-физические измерения; 3.11 Измерения характеристик ионизирующих излучений и ядерных констант.

Слайд 7

Описание слайда:

Вид измерений Код Измерения геометрических величин 27 Измерения механических величин 28 Измерения параметров потока, расхода, уровня, объема веществ 29 Измерения давления, вакуумные измерения 30 Измерения хим. состава и физико-химических свойств веществ 31 Теплофизические и температурные измерения 32 Измерения времени и частоты 33 Измерения электрических и магнитных величин 34 Радиотехнические и радиоэлектронные измерения 35 Измерения акустических величин 36 Оптико-физические измерения 37 Измерения характеристик ионизирующих излучений и ядерных констант 38

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

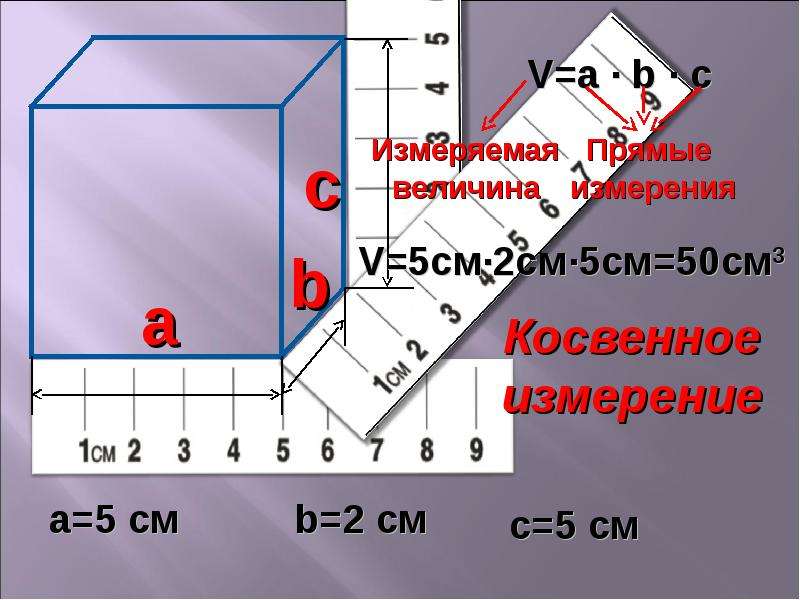

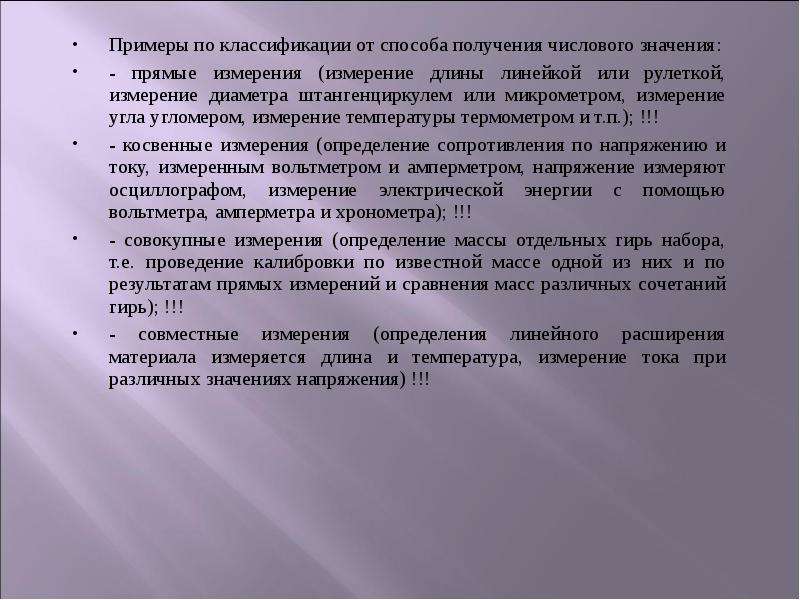

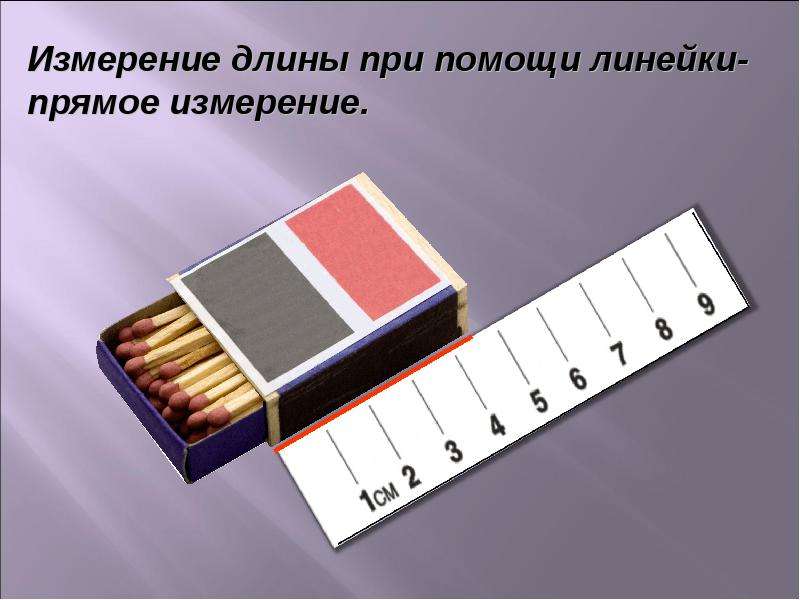

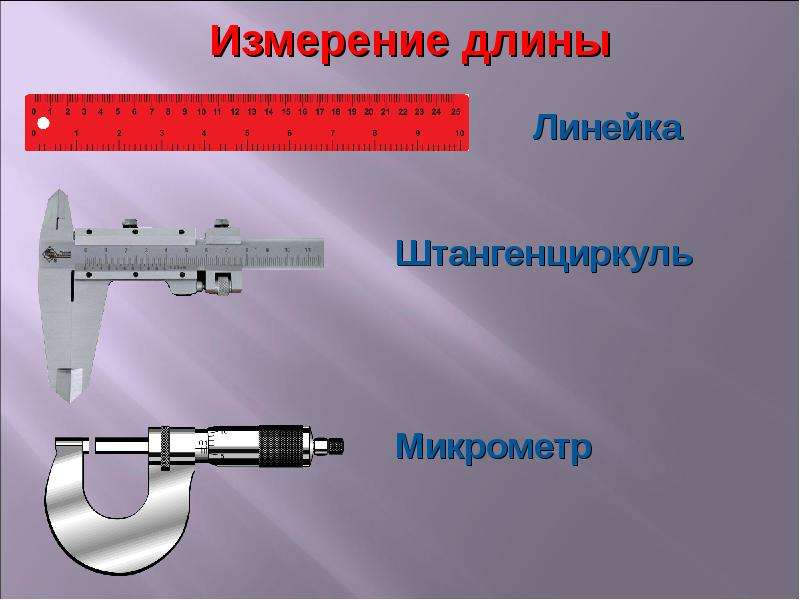

Примеры по классификации от способа получения числового значения: Примеры по классификации от способа получения числового значения: - прямые измерения (измерение длины линейкой или рулеткой, измерение диаметра штангенциркулем или микрометром, измерение угла угломером, измерение температуры термометром и т.п.); !!! - косвенные измерения (определение сопротивления по напряжению и току, измеренным вольтметром и амперметром, напряжение измеряют осциллографом, измерение электрической энергии с помощью вольтметра, амперметра и хронометра); !!! - совокупные измерения (определение массы отдельных гирь набора, т.е. проведение калибровки по известной массе одной из них и по результатам прямых измерений и сравнения масс различных сочетаний гирь); !!! - совместные измерения (определения линейного расширения материала измеряется длина и температура, измерение тока при различных значениях напряжения) !!!

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

В зависимости от метрологического назначения измерения делятся на технические и метрологические. В зависимости от метрологического назначения измерения делятся на технические и метрологические. Технические измерения проводятся рабочими СИ. Например, измерения, выполненные в процессе производства на машиностроительных предприятиях. Метрологические измерения выполняются при помощи эталонов с целью воспроизведения единиц ФВ для передачи их размера рабочим СИ. Например, абсолютные значения ускорения свободного падения, гидромагнитного отношения протона. В зависимости от выражения результатов измерений последние подразделяются на абсолютные и относительные. Абсолютное измерение основано на прямых измерениях одной или нескольких основных величин и (или) использовании значений физических констант!!!!. Например, определение длины в метрах, силы электрического тока в амперах. Относительное измерение – это измерение отношения определяемой величины к одноименной. Например, измерение относительной влажности воздуха, определяемой как отношение количества водяных паров в 1 м3 воздуха к количеству водяных паров, которое насыщает 1 м3 воздуха при данной температуре.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

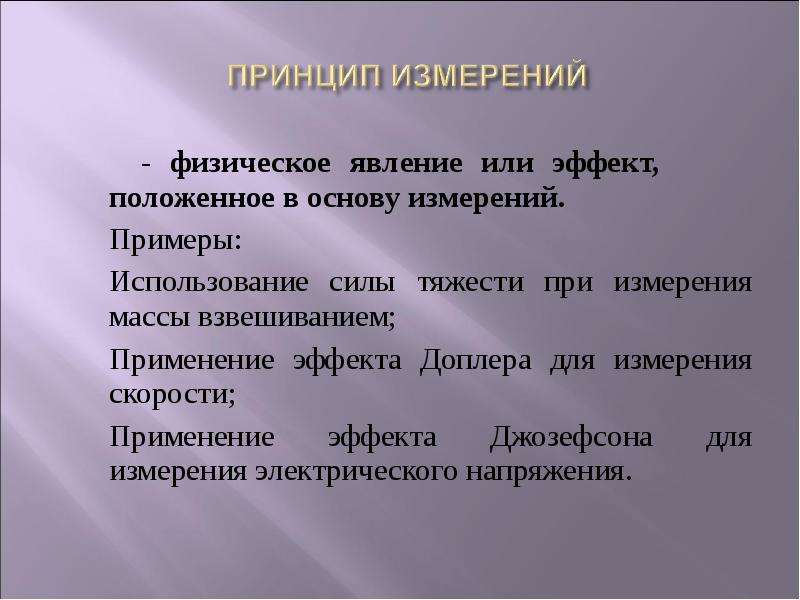

- физическое явление или эффект, положенное в основу измерений. - физическое явление или эффект, положенное в основу измерений. Примеры: Использование силы тяжести при измерения массы взвешиванием; Применение эффекта Доплера для измерения скорости; Применение эффекта Джозефсона для измерения электрического напряжения.
