Основы микроэлектроники Лекция 1 Введение в дисциплину

Слайд 2

Описание слайда:

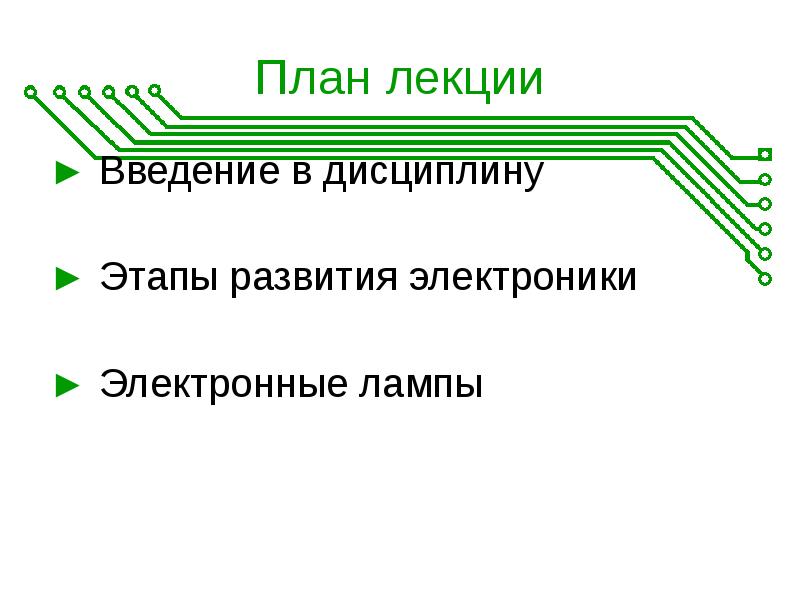

План лекции ► Введение в дисциплину ► Этапы развития электроники ► Электронные лампы

Слайд 3

Описание слайда:

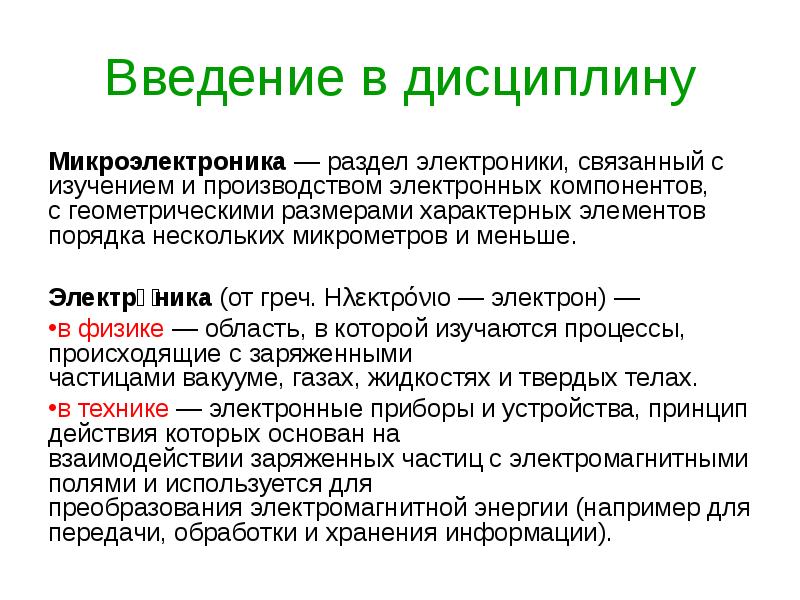

Введение в дисциплину Микроэлектроника — раздел электроники, связанный с изучением и производством электронных компонентов, с геометрическими размерами характерных элементов порядка нескольких микрометров и меньше. Электро́ника (от греч. Ηλεκτρόνιο — электрон) — в физике — область, в которой изучаются процессы, происходящие с заряженными частицами вакууме, газах, жидкостях и твердых телах. в технике — электронные приборы и устройства, принцип действия которых основан на взаимодействии заряженных частиц с электромагнитными полями и используется для преобразования электромагнитной энергии (например для передачи, обработки и хранения информации).

Слайд 4

Описание слайда:

Основные этапы развития электроники

Слайд 5

Описание слайда:

Области электроники

Слайд 6

Описание слайда:

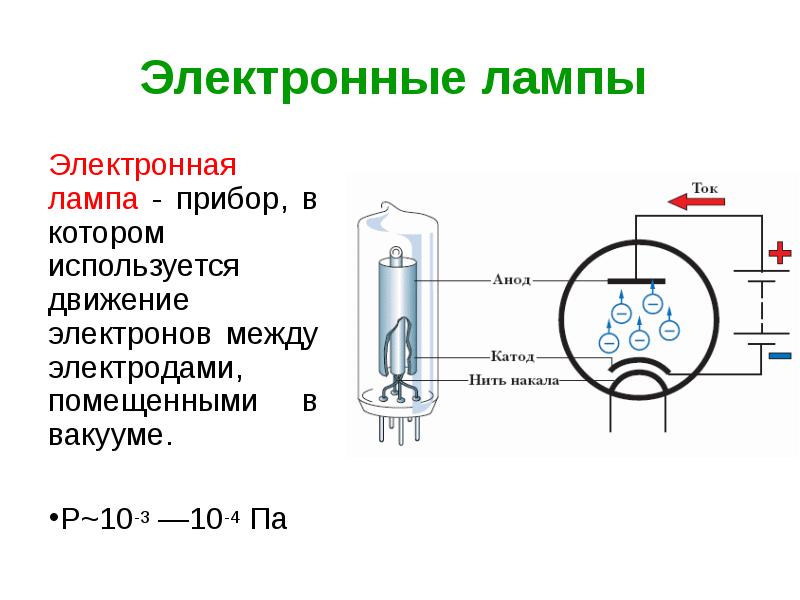

Электронные лампы Электронная лампа - прибор, в котором используется движение электронов между электродами, помещенными в вакууме. P~10-3 —10-4 Па

Слайд 7

Описание слайда:

Термоэлектронная эмиссия выражение Ричардсона - Дэшмэна

Слайд 8

Описание слайда:

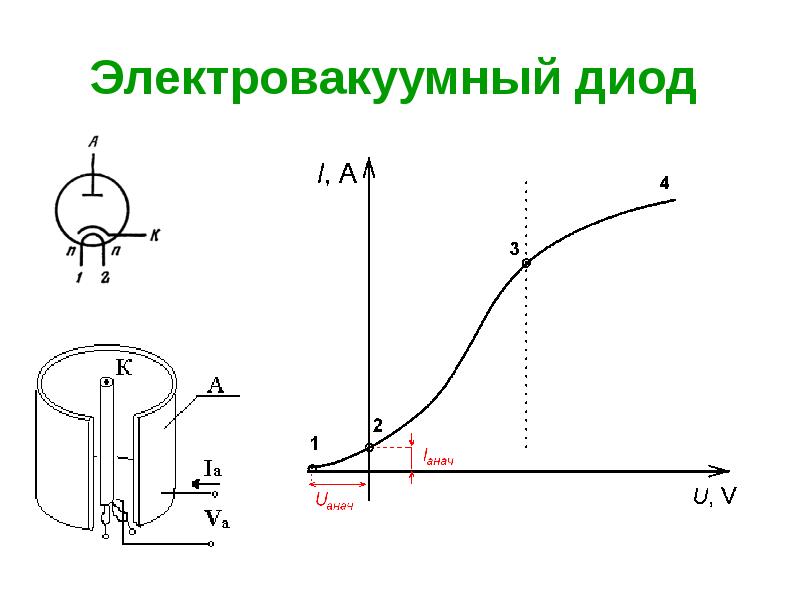

Электровакуумный диод

Слайд 9

Описание слайда:

Триод Эле́ктрова́куумный трио́д, или просто трио́д, — электронная лампа, имеющая 3 электрода: термоэлектронный катод (прямого или косвенного накала), анод и одну управляющую сетку.

Слайд 10

Описание слайда:

Статические характеристики триода Статические характеристики триода — так называются графики зависимостей анодного и сеточного токов от напряжений на электродах. Анодно-сеточные (проходные) характеристики отражают влияние сеточного напряжения на ток лампы— анодный ток /а — при неизменном анодном напряжении Выходные (анодные) характеристики показывают, как влияет изменение анодного напряжения на ток лампы при неизменном напряжении на сетке

Слайд 11

Описание слайда:

Характеристики триода Крутизна анодно-сеточной характеристики - отношение приращения анодного тока ΔIа к приращению напряжения на сетке при постоянном напряжении на аноде Внутреннее сопротивление Ri,- определяют как отношение приращений анодного напряжения к анодному току:

Слайд 12

Описание слайда:

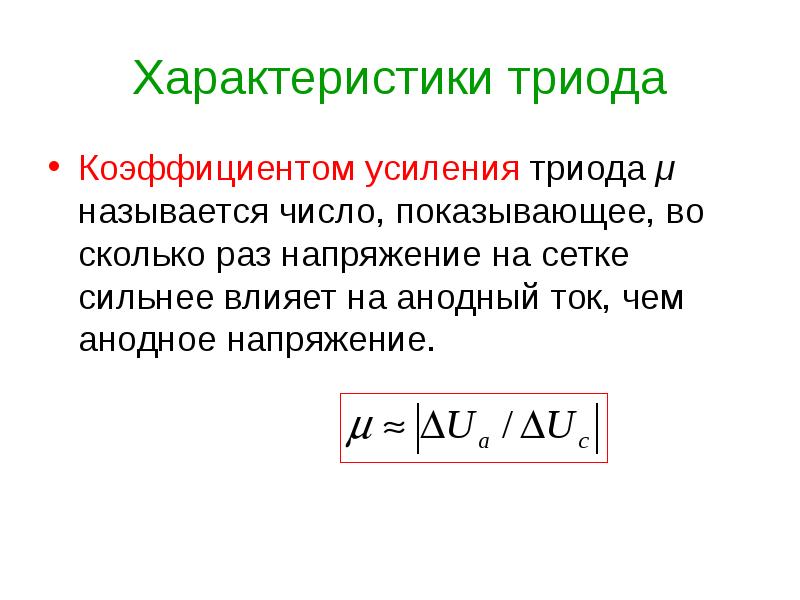

Характеристики триода Коэффициентом усиления триода μ называется число, показывающее, во сколько раз напряжение на сетке сильнее влияет на анодный ток, чем анодное напряжение.

Слайд 13

Описание слайда:

Тетроды Тетро́д — электронная лампа, имеющая 4 электрода: термоэлектронный катод (прямого или косвенного накала), 2 сетки(управляющую и экранирующую) и анод.

Слайд 14

Описание слайда:

Пентоды [от греч. pénte — пять и (Электрод)], пятиэлектродная электронная лампа, состоящая из катода, управляющей, экранирующей и антидинатронной* (пентодной, защитной) сеток и анода. *(явление выбивания основным потоком электронов в лампе вторичных электронов с одного электрода и их переноса на другой, находящийся под более высоким потенциалом)

Слайд 15

Описание слайда:

ENIAC, сокр. от Electronical Numerical Integrator and Calculator — Электронный числовой интегратор и вычислитель Всего комплекс включал 17468 ламп, 7200 кремниевых диодов, 1500 реле, 70000резисторов и 10000 конденсаторов. Потребляемая мощность — 150 кВт. Вычислительная мощность — 300 операций умножения или 5000 операций сложения в секунду. Вес — 27 тонн.
