Описание слайда:

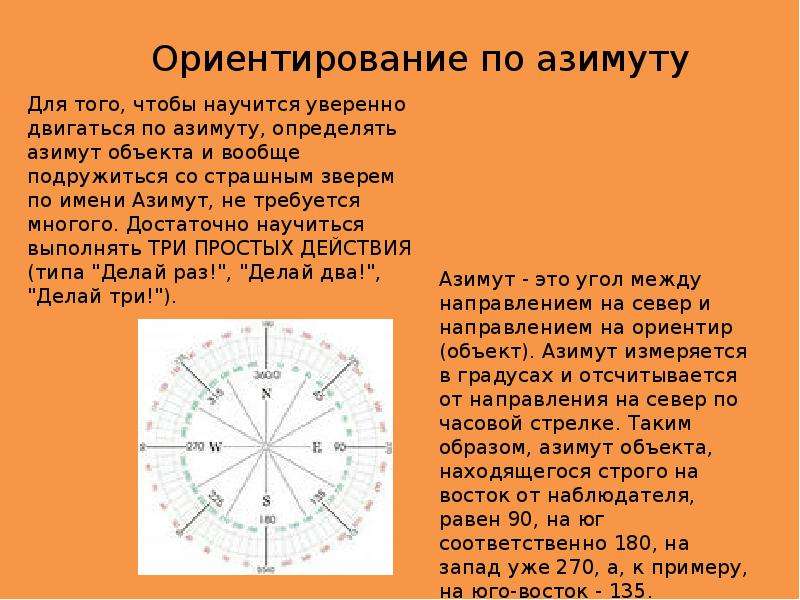

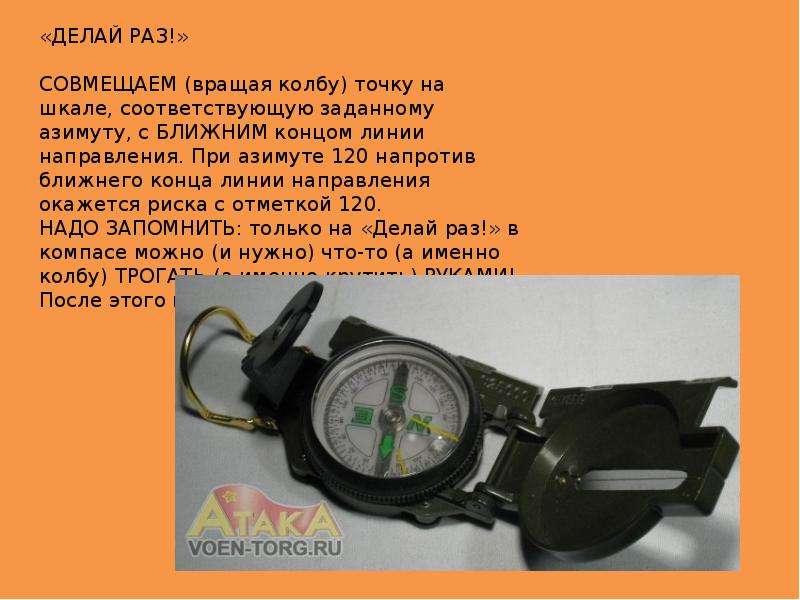

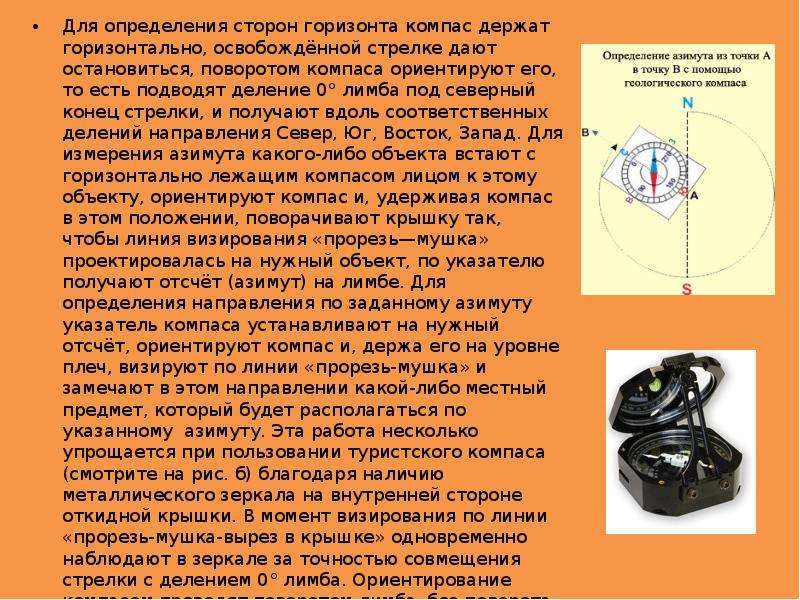

Для определения сторон горизонта компас держат горизонтально, освобождённой стрелке дают остановиться, поворотом компаса ориентируют его, то есть подводят деление 0° лимба под северный конец стрелки, и получают вдоль соответственных делений направления Север, Юг, Восток, 3апад. Для измерения азимута какого-либо объекта встают с горизонтально лежащим компасом лицом к этому объекту, ориентируют компас и, удерживая компас в этом положении, поворачивают крышку так, чтобы линия визирования «прорезь—мушка» проектировалась на нужный объект, по указателю получают отсчёт (азимут) на лимбе. Для определения направления по заданному азимуту указатель компаса устанавливают на нужный отсчёт, ориентируют компас и, держа его на уровне плеч, визируют по линии «прорезь-мушка» и замечают в этом направлении какой-либо местный предмет, который будет располагаться по указанному азимуту. Эта работа несколько упрощается при пользовании туристского компаса (смотрите на рис. б) благодаря наличию металлического зеркала на внутренней стороне откидной крышки. В момент визирования по линии «прорезь-мушка-вырез в крышке» одновременно наблюдают в зеркале за точностью совмещения стрелки с делением 0° лимба. Ориентирование компасом проводят поворотом лимба, без поворота корпуса компаса. В спортивном компасе стрелка, помещённая в резервуаре (колбе) с вязкой жидкостью, быстро устанавливается в плоскости магнитного меридиана и очень устойчива при движении. Для определения сторон горизонта компас держат горизонтально, освобождённой стрелке дают остановиться, поворотом компаса ориентируют его, то есть подводят деление 0° лимба под северный конец стрелки, и получают вдоль соответственных делений направления Север, Юг, Восток, 3апад. Для измерения азимута какого-либо объекта встают с горизонтально лежащим компасом лицом к этому объекту, ориентируют компас и, удерживая компас в этом положении, поворачивают крышку так, чтобы линия визирования «прорезь—мушка» проектировалась на нужный объект, по указателю получают отсчёт (азимут) на лимбе. Для определения направления по заданному азимуту указатель компаса устанавливают на нужный отсчёт, ориентируют компас и, держа его на уровне плеч, визируют по линии «прорезь-мушка» и замечают в этом направлении какой-либо местный предмет, который будет располагаться по указанному азимуту. Эта работа несколько упрощается при пользовании туристского компаса (смотрите на рис. б) благодаря наличию металлического зеркала на внутренней стороне откидной крышки. В момент визирования по линии «прорезь-мушка-вырез в крышке» одновременно наблюдают в зеркале за точностью совмещения стрелки с делением 0° лимба. Ориентирование компасом проводят поворотом лимба, без поворота корпуса компаса. В спортивном компасе стрелка, помещённая в резервуаре (колбе) с вязкой жидкостью, быстро устанавливается в плоскости магнитного меридиана и очень устойчива при движении.
