Слайд 1

Описание слайда:

Основы применения гидравлических аварийно-спасательных инструментов

Слайд 2

Описание слайда:

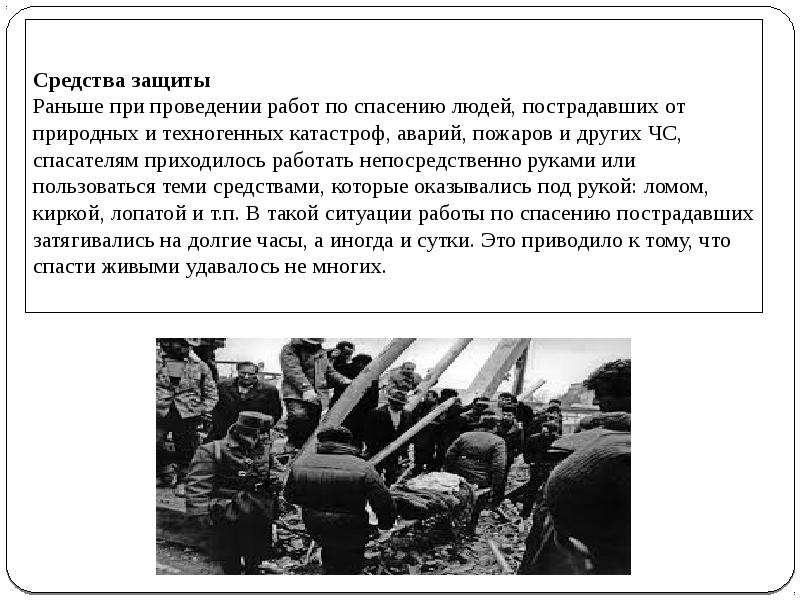

Средства защиты Раньше при проведении работ по спасению людей, пострадавших от природных и техногенных катастроф, аварий, пожаров и других ЧС, спасателям приходилось работать непосредственно руками или пользоваться теми средствами, которые оказывались под рукой: ломом, киркой, лопатой и т.п. В такой ситуации работы по спасению пострадавших затягивались на долгие часы, а иногда и сутки. Это приводило к тому, что спасти живыми удавалось не многих.

Слайд 3

Описание слайда:

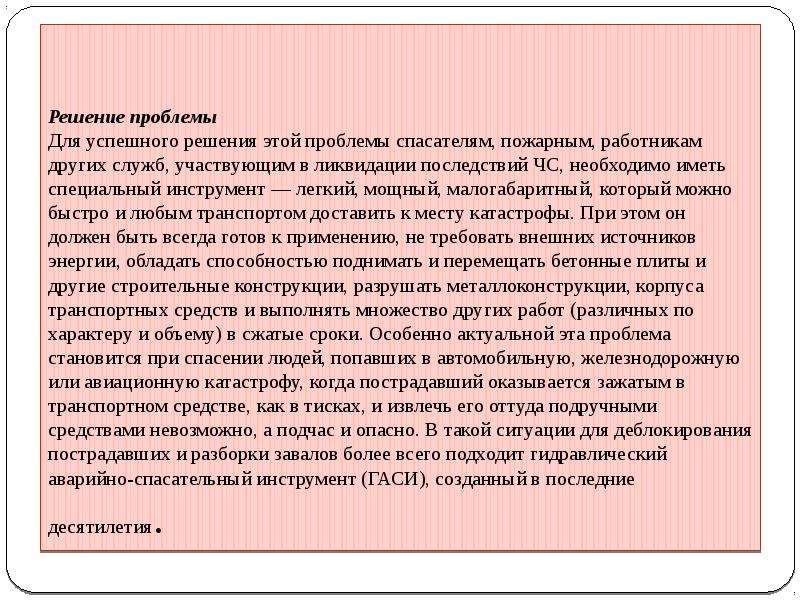

Решение проблемы Для успешного решения этой проблемы спасателям, пожарным, работникам других служб, участвующим в ликвидации последствий ЧС, необходимо иметь специальный инструмент — легкий, мощный, малогабаритный, который можно быстро и любым транспортом доставить к месту катастрофы. При этом он должен быть всегда готов к применению, не требовать внешних источников энергии, обладать способностью поднимать и перемещать бетонные плиты и другие строительные конструкции, разрушать металлоконструкции, корпуса транспортных средств и выполнять множество других работ (различных по характеру и объему) в сжатые сроки. Особенно актуальной эта проблема становится при спасении людей, попавших в автомобильную, железнодорожную или авиационную катастрофу, когда пострадавший оказывается зажатым в транспортном средстве, как в тисках, и извлечь его оттуда подручными средствами невозможно, а подчас и опасно. В такой ситуации для деблокирования пострадавших и разборки завалов более всего подходит гидравлический аварийно-спасательный инструмент (ГАСИ), созданный в последние десятилетия.

Слайд 4

Описание слайда:

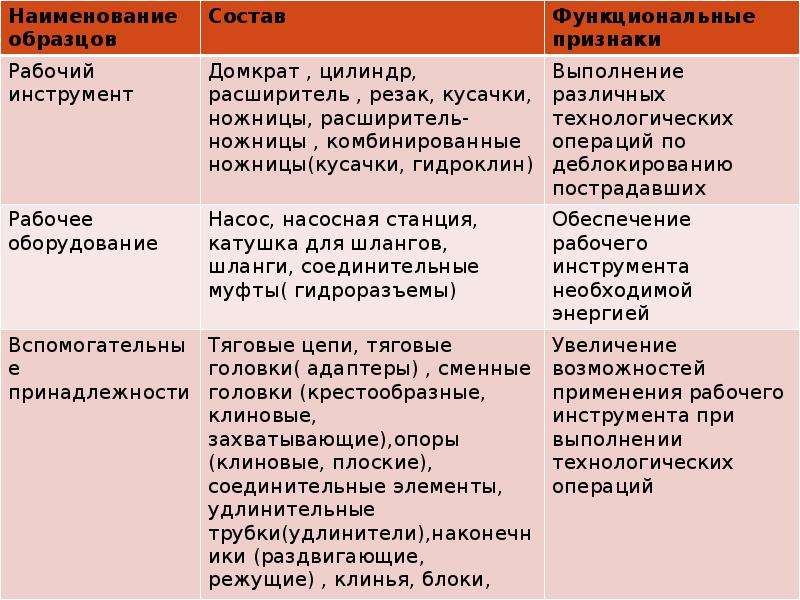

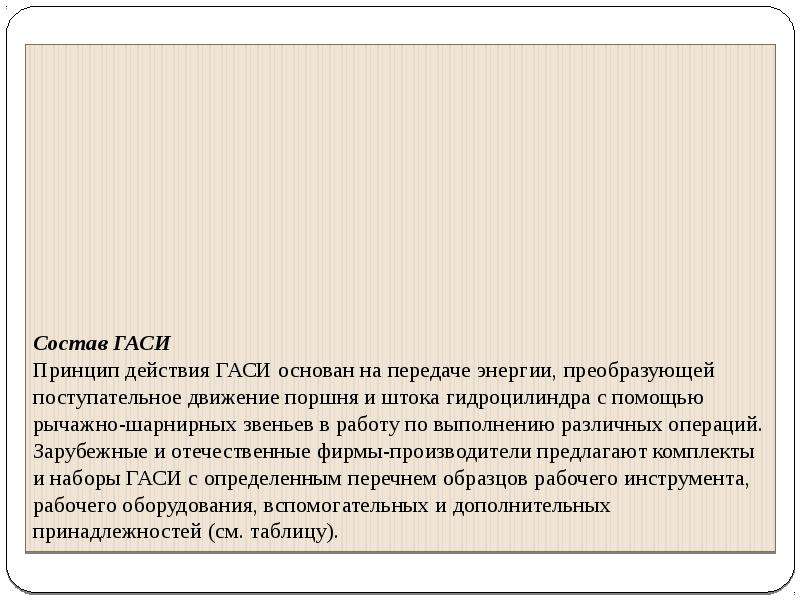

Состав ГАСИ Принцип действия ГАСИ основан на передаче энергии, преобразующей поступательное движение поршня и штока гидроцилиндра с помощью рычажно-шарнирных звеньев в работу по выполнению различных операций. Зарубежные и отечественные фирмы-производители предлагают комплекты и наборы ГАСИ с определенным перечнем образцов рабочего инструмента, рабочего оборудования, вспомогательных и дополнительных принадлежностей (см. таблицу).

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

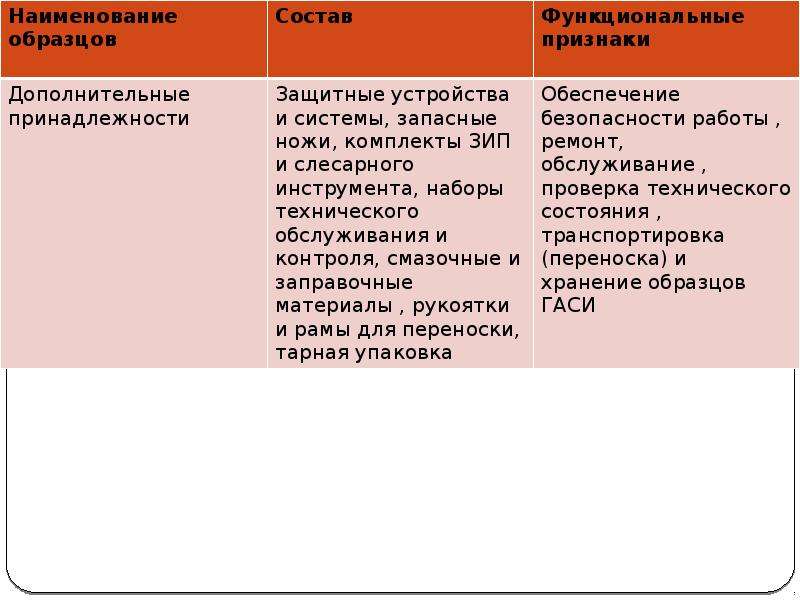

Слайд 7

Описание слайда:

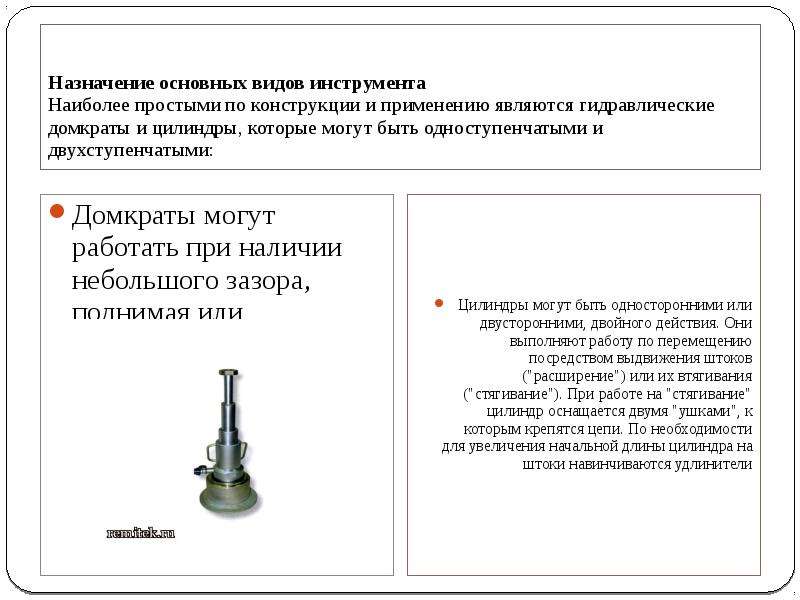

Назначение основных видов инструмента Наиболее простыми по конструкции и применению являются гидравлические домкраты и цилиндры, которые могут быть одноступенчатыми и двухступенчатыми: Домкраты могут работать при наличии небольшого зазора, поднимая или перемещая груз на расстояние, определяемое ходом штока.

Слайд 8

Описание слайда:

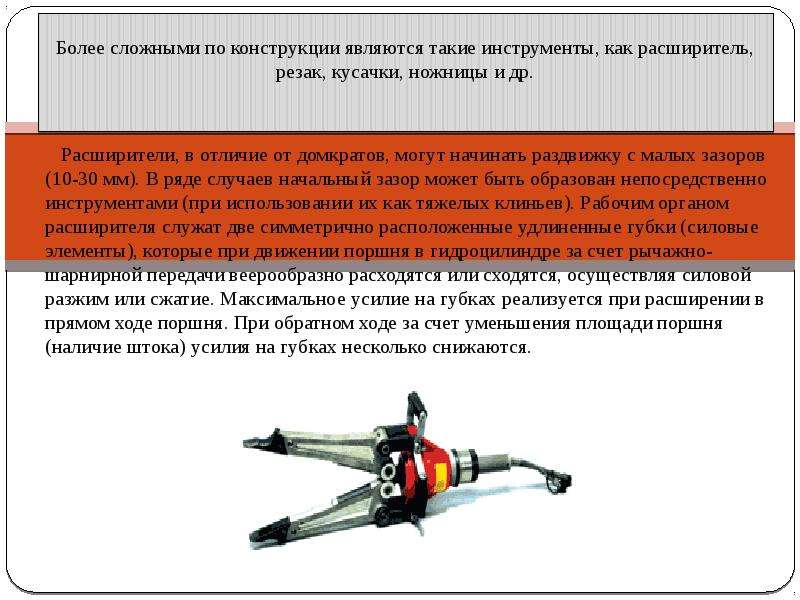

Более сложными по конструкции являются такие инструменты, как расширитель, резак, кусачки, ножницы и др. Расширители, в отличие от домкратов, могут начинать раздвижку с малых зазоров (10-30 мм). В ряде случаев начальный зазор может быть образован непосредственно инструментами (при использовании их как тяжелых клиньев). Рабочим органом расширителя служат две симметрично расположенные удлиненные губки (силовые элементы), которые при движении поршня в гидроцилиндре за счет рычажно-шарнирной передачи веерообразно расходятся или сходятся, осуществляя силовой разжим или сжатие. Максимальное усилие на губках реализуется при расширении в прямом ходе поршня. При обратном ходе за счет уменьшения площади поршня (наличие штока) усилия на губках несколько снижаются.

Слайд 9

Описание слайда:

Более сложными по конструкции являются такие инструменты, как расширитель, резак, кусачки, ножницы и др. Гидроклин образует зазоры между поверхностями разжимаемых объектов с помощью ползуна путем силового отжатия за счет проникновения в щели выступающих концов гибких металлических упорных пластин, закрепленных поверх коротких жестких опорных пластин. Ползун в виде клина под воздействием давления в гидроцилиндре на поршень перемещается линейно вперед, контактируя через упорные пластины с поверхностями разжимаемых объектов.

Слайд 10

Описание слайда:

Более сложными по конструкции являются такие инструменты, как расширитель, резак, кусачки, ножницы и др.

Слайд 11

Описание слайда:

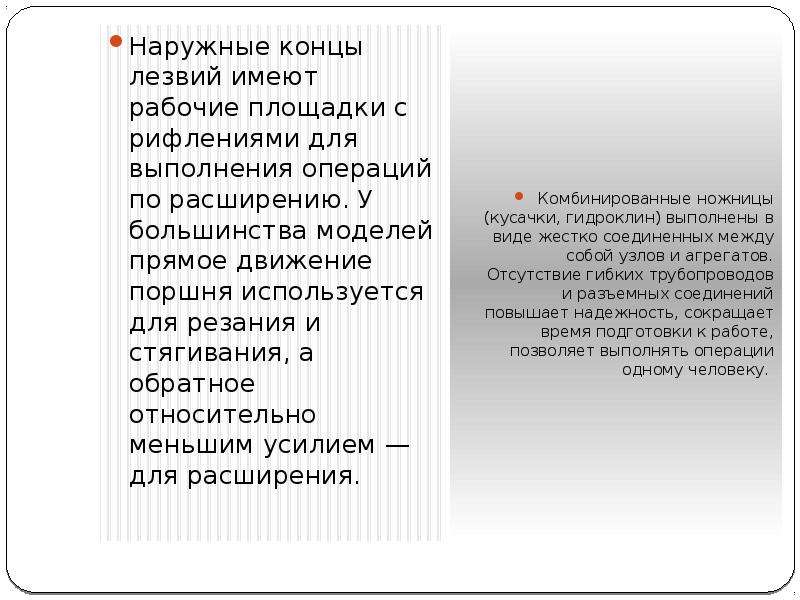

Наружные концы лезвий имеют рабочие площадки с рифлениями для выполнения операций по расширению. У большинства моделей прямое движение поршня используется для резания и стягивания, а обратное относительно меньшим усилием — для расширения. Наружные концы лезвий имеют рабочие площадки с рифлениями для выполнения операций по расширению. У большинства моделей прямое движение поршня используется для резания и стягивания, а обратное относительно меньшим усилием — для расширения.

Слайд 12

Описание слайда:

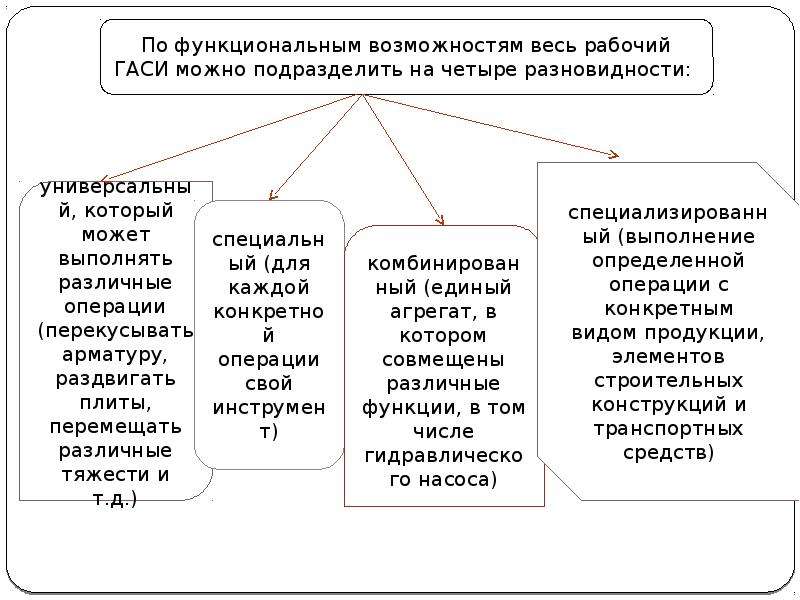

Слайд 13

Описание слайда:

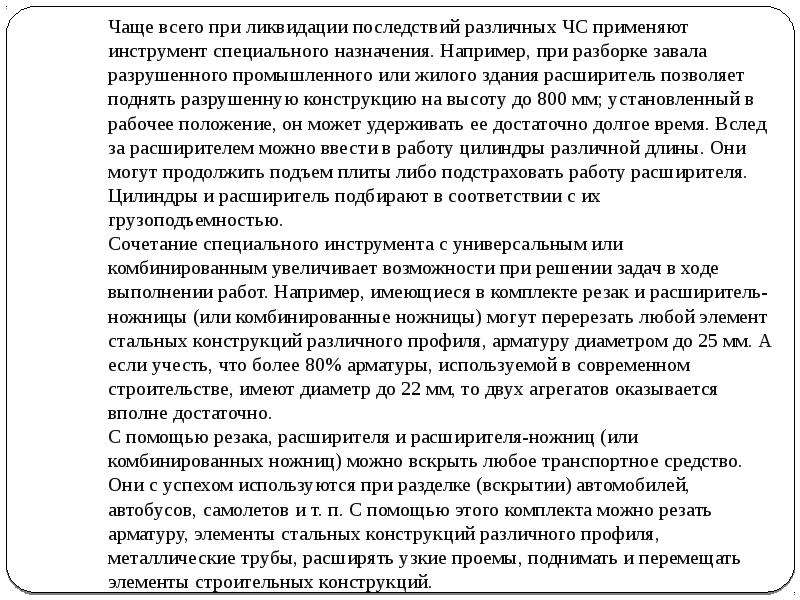

Чаще всего при ликвидации последствий различных ЧС применяют инструмент специального назначения. Например, при разборке завала разрушенного промышленного или жилого здания расширитель позволяет поднять разрушенную конструкцию на высоту до 800 мм; установленный в рабочее положение, он может удерживать ее достаточно долгое время. Вслед за расширителем можно ввести в работу цилиндры различной длины. Они могут продолжить подъем плиты либо подстраховать работу расширителя. Цилиндры и расширитель подбирают в соответствии с их грузоподъемностью. Сочетание специального инструмента с универсальным или комбинированным увеличивает возможности при решении задач в ходе выполнении работ. Например, имеющиеся в комплекте резак и расширитель-ножницы (или комбинированные ножницы) могут перерезать любой элемент стальных конструкций различного профиля, арматуру диаметром до 25 мм. А если учесть, что более 80% арматуры, используемой в современном строительстве, имеют диаметр до 22 мм, то двух агрегатов оказывается вполне достаточно. С помощью резака, расширителя и расширителя-ножниц (или комбинированных ножниц) можно вскрыть любое транспортное средство. Они с успехом используются при разделке (вскрытии) автомобилей, автобусов, самолетов и т. п. С помощью этого комплекта можно резать арматуру, элементы стальных конструкций различного профиля, металлические трубы, расширять узкие проемы, поднимать и перемещать элементы строительных конструкций.

Слайд 14

Описание слайда:

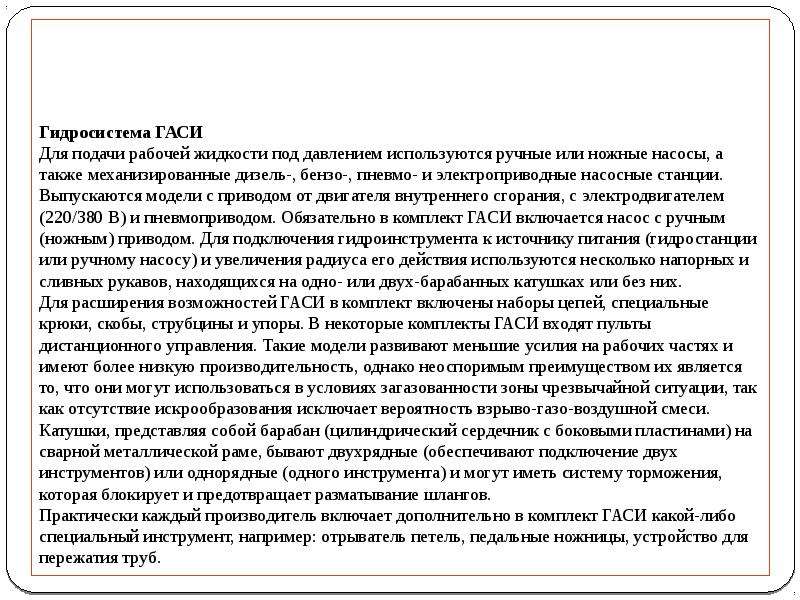

Гидросистема ГАСИ Для подачи рабочей жидкости под давлением используются ручные или ножные насосы, а также механизированные дизель-, бензо-, пневмо- и электроприводные насосные станции. Выпускаются модели с приводом от двигателя внутреннего сгорания, с электродвигателем (220/380 В) и пневмоприводом. Обязательно в комплект ГАСИ включается насос с ручным (ножным) приводом. Для подключения гидроинструмента к источнику питания (гидростанции или ручному насосу) и увеличения радиуса его действия используются несколько напорных и сливных рукавов, находящихся на одно- или двух-барабанных катушках или без них. Для расширения возможностей ГАСИ в комплект включены наборы цепей, специальные крюки, скобы, струбцины и упоры. В некоторые комплекты ГАСИ входят пульты дистанционного управления. Такие модели развивают меньшие усилия на рабочих частях и имеют более низкую производительность, однако неоспоримым преимуществом их является то, что они могут использоваться в условиях загазованности зоны чрезвычайной ситуации, так как отсутствие искрообразования исключает вероятность взрыво-газо-воздушной смеси. Катушки, представляя собой барабан (цилиндрический сердечник с боковыми пластинами) на сварной металлической раме, бывают двухрядные (обеспечивают подключение двух инструментов) или однорядные (одного инструмента) и могут иметь систему торможения, которая блокирует и предотвращает разматывание шлангов. Практически каждый производитель включает дополнительно в комплект ГАСИ какой-либо специальный инструмент, например: отрыватель петель, педальные ножницы, устройство для пережатия труб.

Слайд 15

Описание слайда:

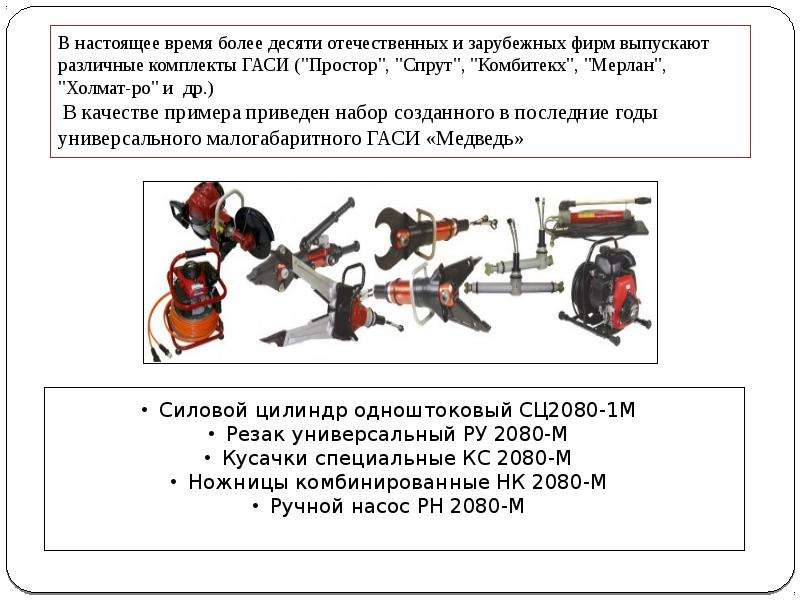

В настоящее время более десяти отечественных и зарубежных фирм выпускают различные комплекты ГАСИ ("Простор", "Спрут", "Комбитекх", "Мерлан", "Холмат-ро" и др.) В качестве примера приведен набор созданного в последние годы универсального малогабаритного ГАСИ «Медведь»
