Слайд 1

Описание слайда:

ОСНОВЫ ПРОЕКТИРОВАНИЯ НЕСУЩИХ КОНСТРУКЦИЙ Лекция 1 1.1 Иерархия РЭС и НК 1.2

Слайд 2

Описание слайда:

Структура РЭС Структура РЭС определяется тремя типами элементов: схемотехническими, конструктивными, элементами электрического (оптического) монтажа - линий связи.

Слайд 3

Описание слайда:

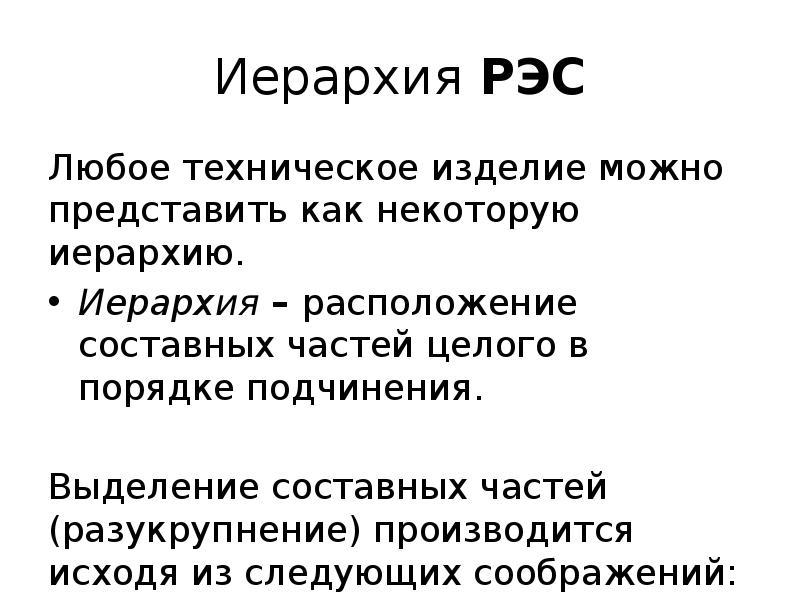

Иерархия РЭС Любое техническое изделие можно представить как некоторую иерархию. Иерархия – расположение составных частей целого в порядке подчинения. Выделение составных частей (разукрупнение) производится исходя из следующих соображений:

Слайд 4

Описание слайда:

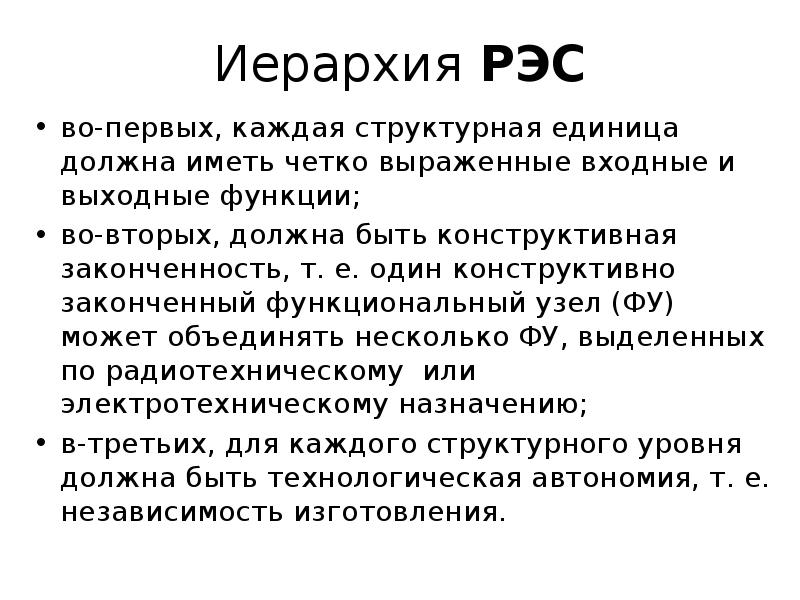

Иерархия РЭС во-первых, каждая структурная единица должна иметь четко выраженные входные и выходные функции; во-вторых, должна быть конструктивная законченность, т. е. один конструктивно законченный функциональный узел (ФУ) может объединять несколько ФУ, выделенных по радиотехническому или электротехническому назначению; в-третьих, для каждого структурного уровня должна быть технологическая автономия, т. е. независимость изготовления.

Слайд 5

Описание слайда:

Иерархия РЭС

Слайд 6

Описание слайда:

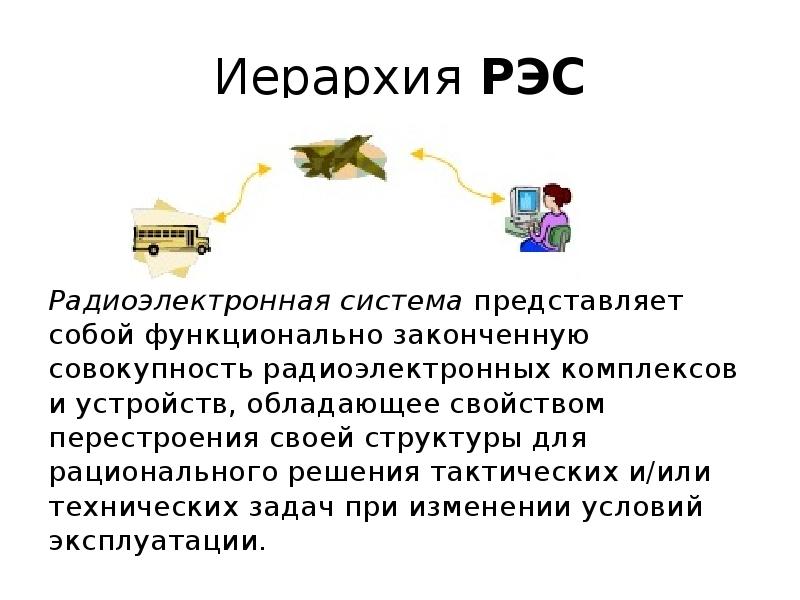

Иерархия РЭС Радиоэлектронная система представляет собой функционально законченную совокупность радиоэлектронных комплексов и устройств, обладающее свойством перестроения своей структуры для рационального решения тактических и/или технических задач при изменении условий эксплуатации.

Слайд 7

Описание слайда:

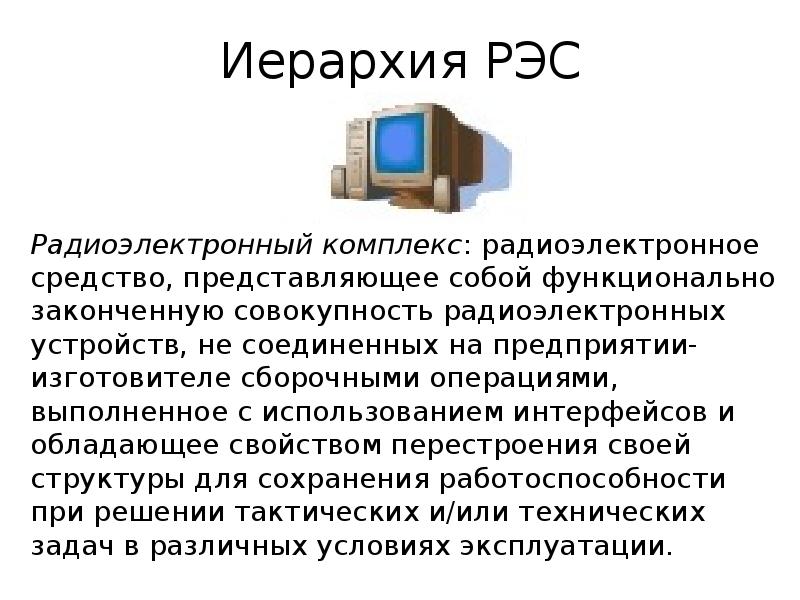

Иерархия РЭС Радиоэлектронный комплекс: радиоэлектронное средство, представляющее собой функционально законченную совокупность радиоэлектронных устройств, не соединенных на предприятии-изготовителе сборочными операциями, выполненное с использованием интерфейсов и обладающее свойством перестроения своей структуры для сохранения работоспособности при решении тактических и/или технических задач в различных условиях эксплуатации.

Слайд 8

Описание слайда:

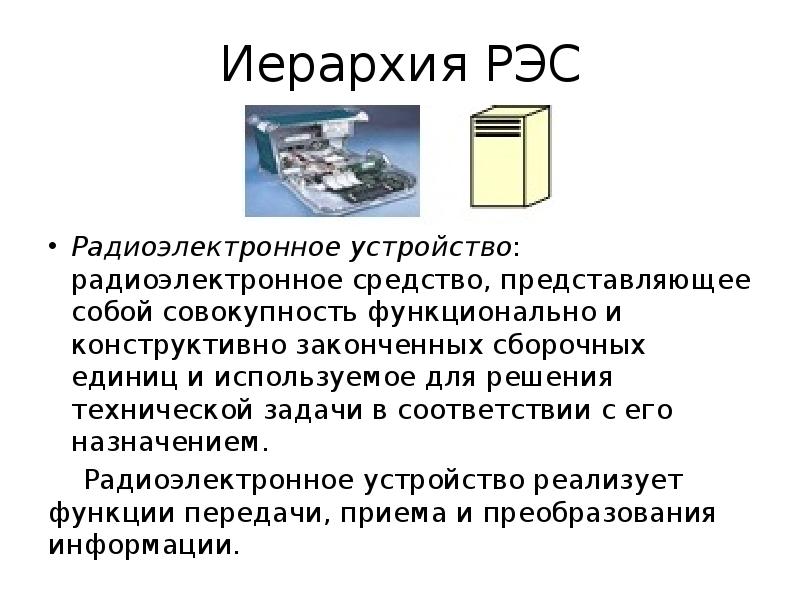

Иерархия РЭС Радиоэлектронное устройство: радиоэлектронное средство, представляющее собой совокупность функционально и конструктивно законченных сборочных единиц и используемое для решения технической задачи в соответствии с его назначением. Радиоэлектронное устройство реализует функции передачи, приема и преобразования информации.

Слайд 9

Описание слайда:

Иерархия РЭС Радиоэлектронный функциональный узел: радиоэлектронное средство, представляющее собой функционально и конструктивно законченную сборочную единицу, выполняющее радиотехническую и/или электронные функции(ию) и не имеющее самостоятельного применения.

Слайд 10

Описание слайда:

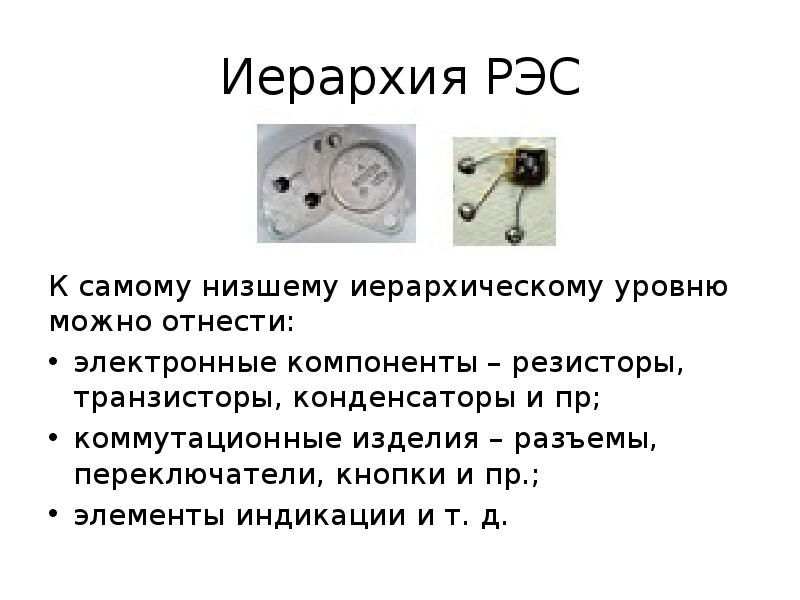

Иерархия РЭС К самому низшему иерархическому уровню можно отнести: электронные компоненты – резисторы, транзисторы, конденсаторы и пр; коммутационные изделия – разъемы, переключатели, кнопки и пр.; элементы индикации и т. д.

Слайд 11

Описание слайда:

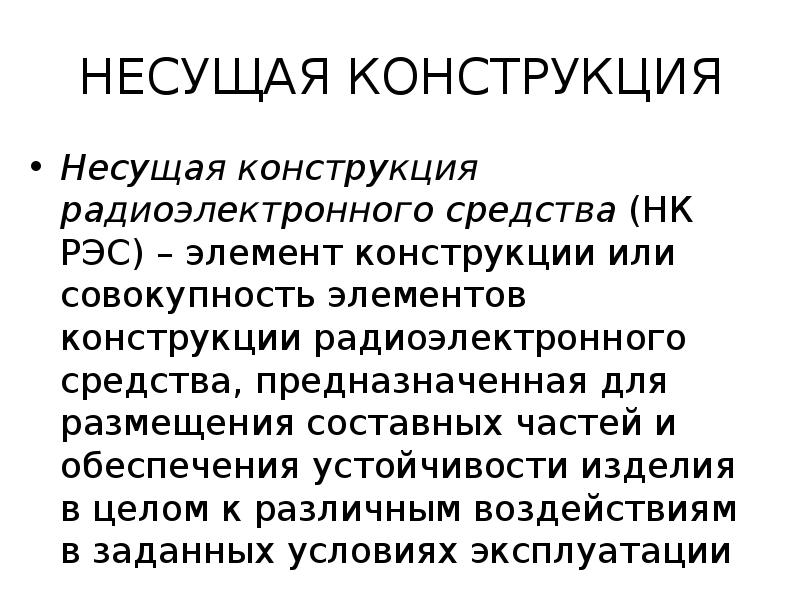

НЕСУЩАЯ КОНСТРУКЦИЯ Несущая конструкция радиоэлектронного средства (НК РЭС) – элемент конструкции или совокупность элементов конструкции радиоэлектронного средства, предназначенная для размещения составных частей и обеспечения устойчивости изделия в целом к различным воздействиям в заданных условиях эксплуатации

Слайд 12

Описание слайда:

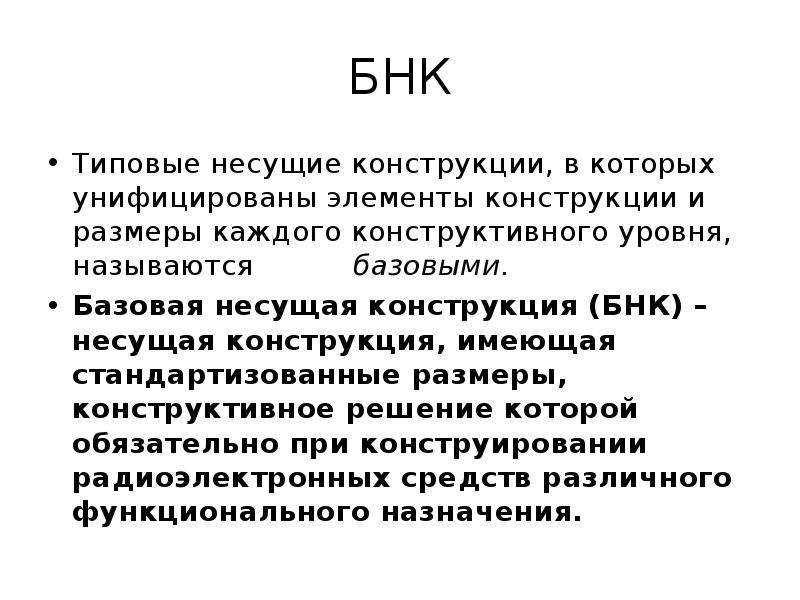

БНК Типовые несущие конструкции, в которых унифицированы элементы конструкции и размеры каждого конструктивного уровня, называются базовыми. Базовая несущая конструкция (БНК) – несущая конструкция, имеющая стандартизованные размеры, конструктивное решение которой обязательно при конструировании радиоэлектронных средств различного функционального назначения.

Слайд 13

Описание слайда:

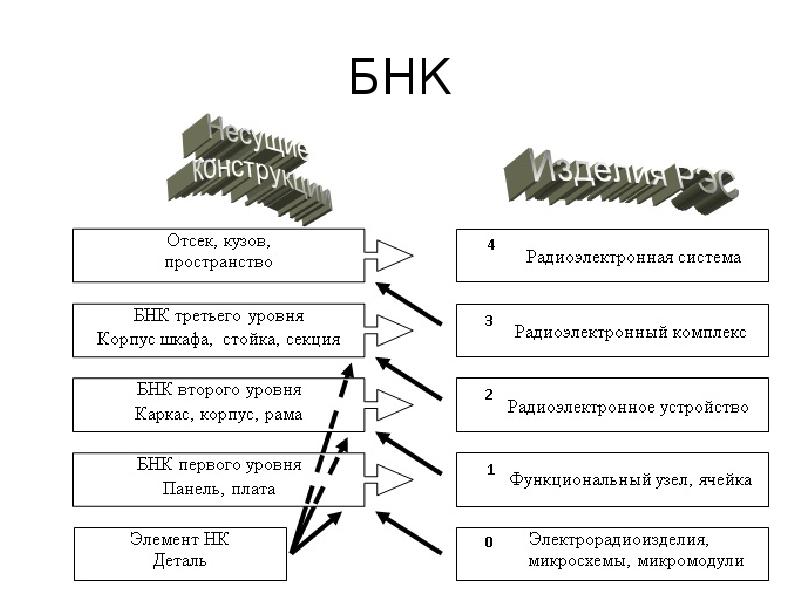

БНК

Слайд 14

Описание слайда:

БНК-1 Базовая несущая конструкция первого уровня (БНК 1) – базовая несущая конструкция радиоэлектронного средства, предназначенная для размещения электронных модулей нулевого цикла, изделий электронной техники и электротехнических изделий

Слайд 15

Описание слайда:

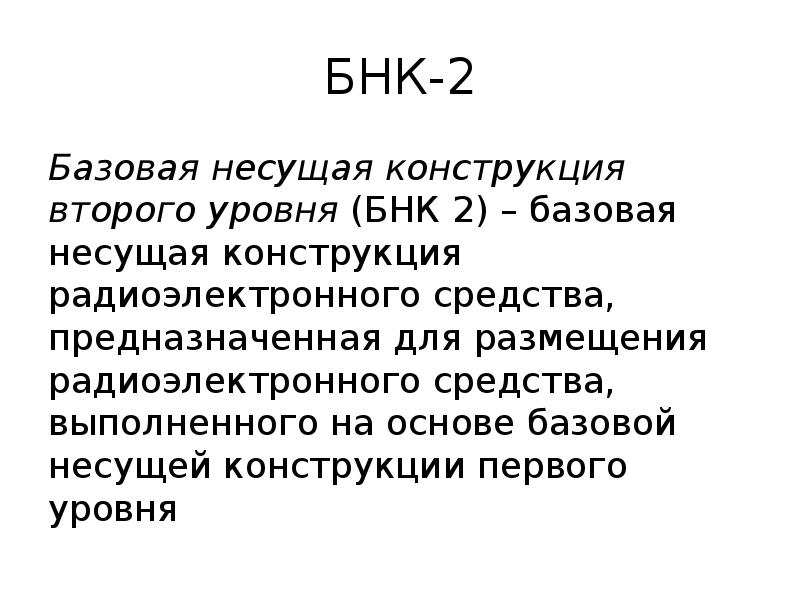

БНК-2 Базовая несущая конструкция второго уровня (БНК 2) – базовая несущая конструкция радиоэлектронного средства, предназначенная для размещения радиоэлектронного средства, выполненного на основе базовой несущей конструкции первого уровня

Слайд 16

Описание слайда:

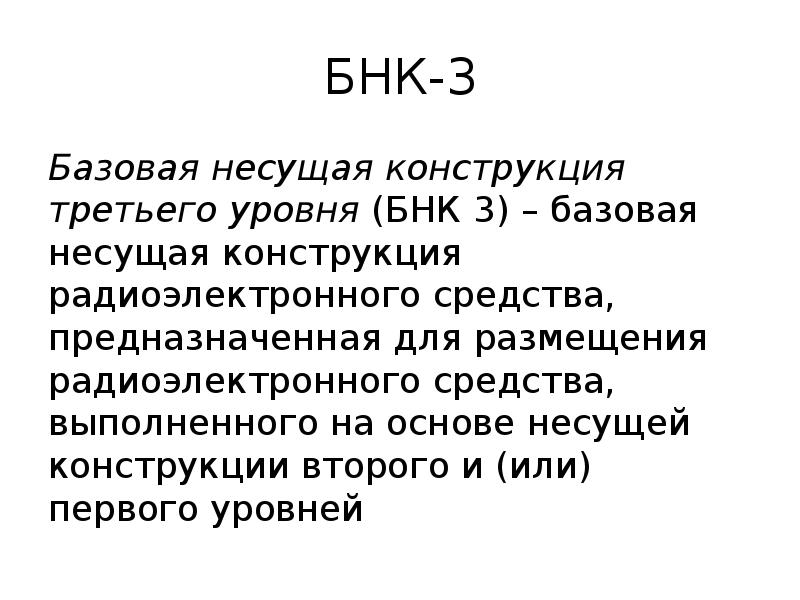

БНК-3 Базовая несущая конструкция третьего уровня (БНК 3) – базовая несущая конструкция радиоэлектронного средства, предназначенная для размещения радиоэлектронного средства, выполненного на основе несущей конструкции второго и (или) первого уровней

Слайд 17

Описание слайда:

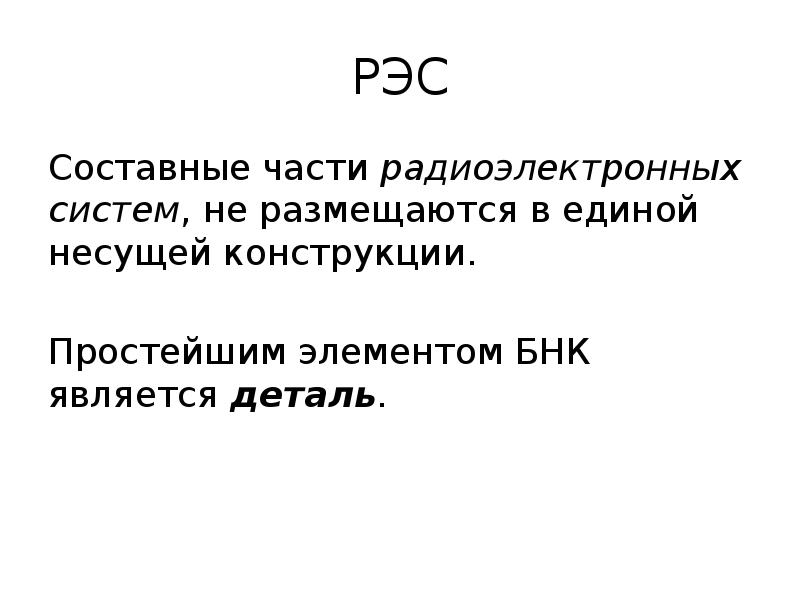

РЭС Составные части радиоэлектронных систем, не размещаются в единой несущей конструкции. Простейшим элементом БНК является деталь.

Слайд 18

Описание слайда:

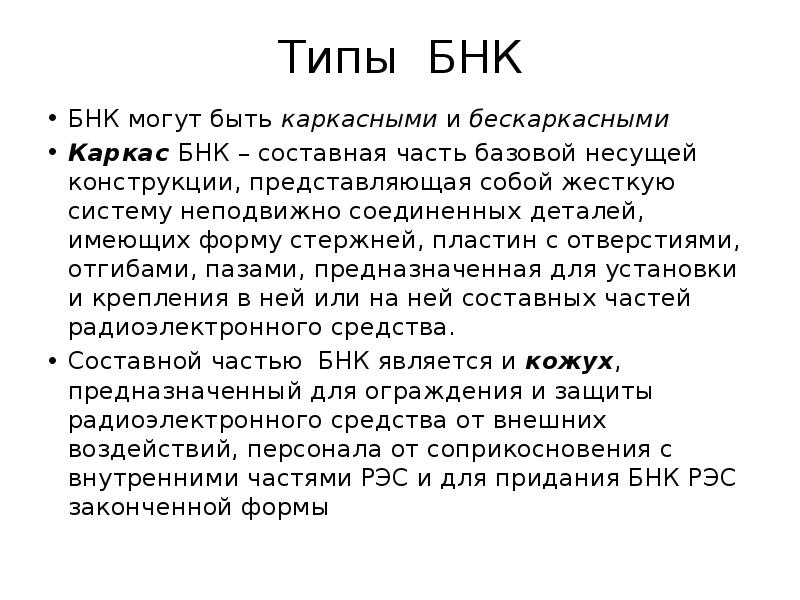

Типы БНК БНК могут быть каркасными и бескаркасными Каркас БНК – составная часть базовой несущей конструкции, представляющая собой жесткую систему неподвижно соединенных деталей, имеющих форму стержней, пластин с отверстиями, отгибами, пазами, предназначенная для установки и крепления в ней или на ней составных частей радиоэлектронного средства. Составной частью БНК является и кожух, предназначенный для ограждения и защиты радиоэлектронного средства от внешних воздействий, персонала от соприкосновения с внутренними частями РЭС и для придания БНК РЭС законченной формы

Слайд 19

Описание слайда:

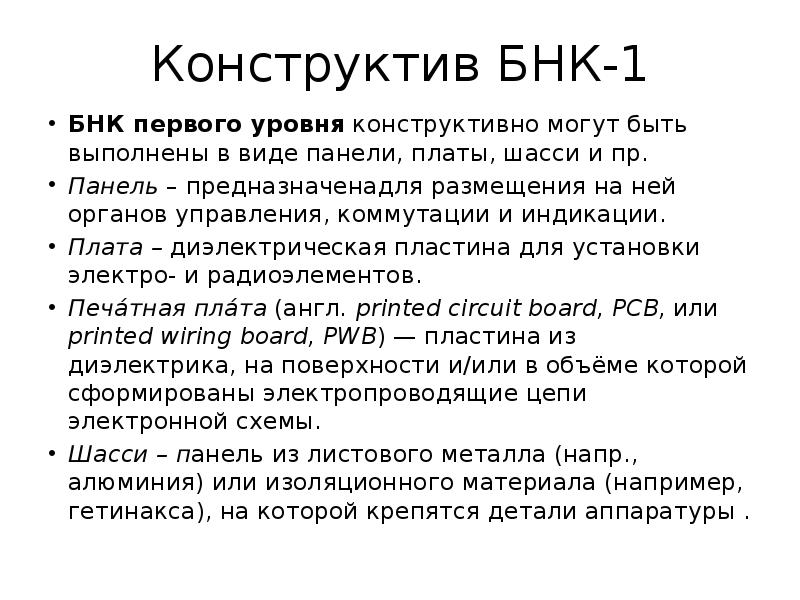

Конструктив БНК-1 БНК первого уровня конструктивно могут быть выполнены в виде панели, платы, шасси и пр. Панель – предназначенадля размещения на ней органов управления, коммутации и индикации. Плата – диэлектрическая пластина для установки электро- и радиоэлементов. Печа́тная пла́та (англ. printed circuit board, PCB, или printed wiring board, PWB) — пластина из диэлектрика, на поверхности и/или в объёме которой сформированы электропроводящие цепи электронной схемы. Шасси – панель из листового металла (напр., алюминия) или изоляционного материала (например, гетинакса), на которой крепятся детали аппаратуры .

Слайд 20

Описание слайда:

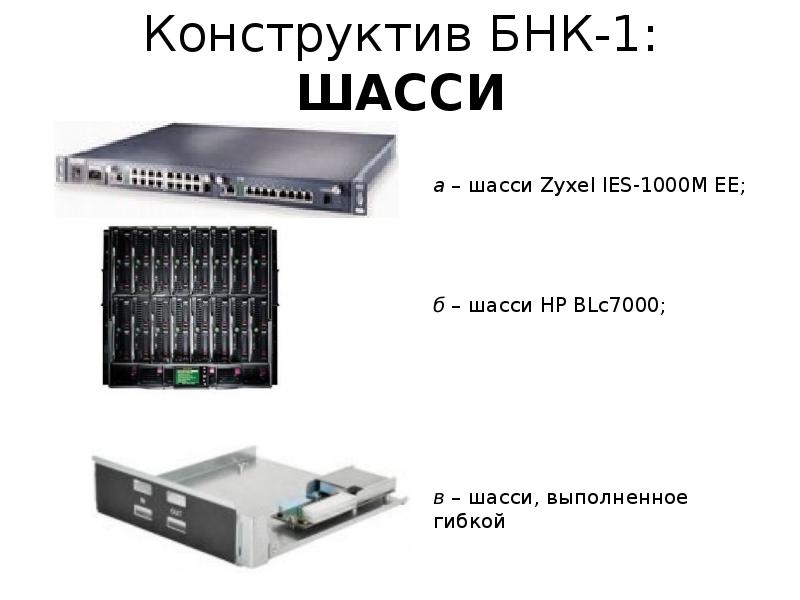

Конструктив БНК-1: ШАССИ

Слайд 21

Описание слайда:

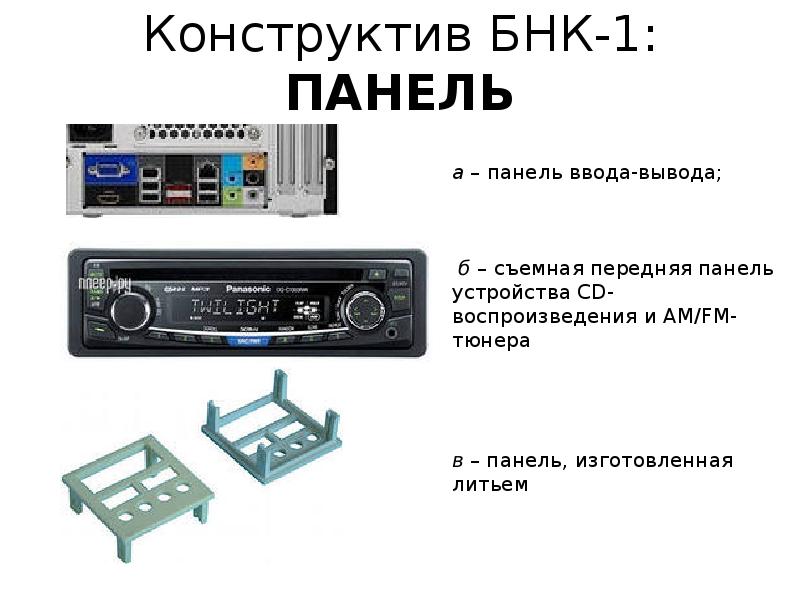

Конструктив БНК-1: ПАНЕЛЬ

Слайд 22

Описание слайда:

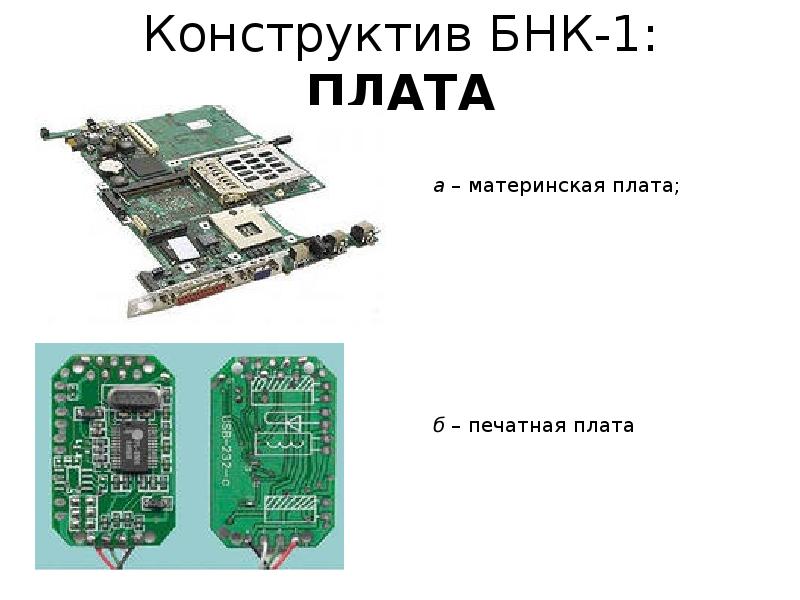

Конструктив БНК-1: ПЛАТА

Слайд 23

Описание слайда:

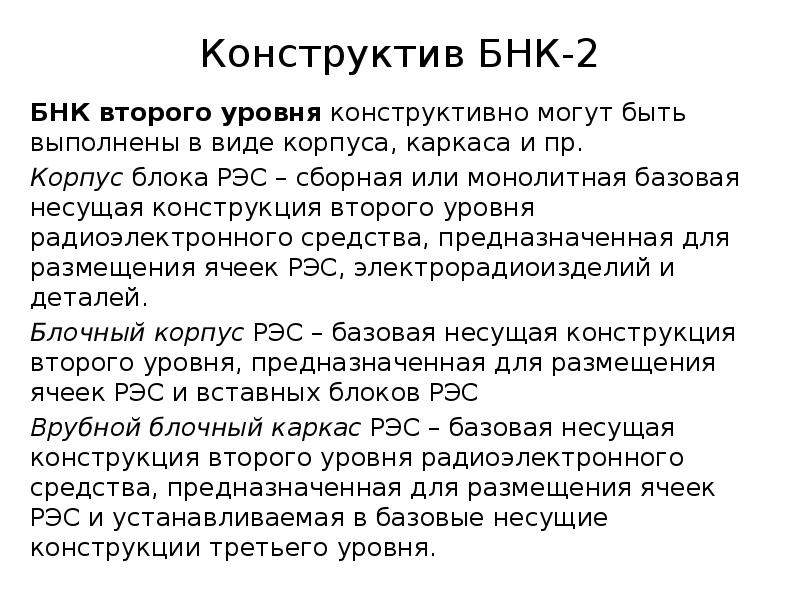

Конструктив БНК-2 БНК второго уровня конструктивно могут быть выполнены в виде корпуса, каркаса и пр. Корпус блока РЭС – сборная или монолитная базовая несущая конструкция второго уровня радиоэлектронного средства, предназначенная для размещения ячеек РЭС, электрорадиоизделий и деталей. Блочный корпус РЭС – базовая несущая конструкция второго уровня, предназначенная для размещения ячеек РЭС и вставных блоков РЭС Врубной блочный каркас РЭС – базовая несущая конструкция второго уровня радиоэлектронного средства, предназначенная для размещения ячеек РЭС и устанавливаемая в базовые несущие конструкции третьего уровня.

Слайд 24

Описание слайда:

Конструктив БНК-2: КОРПУС

Слайд 25

Описание слайда:

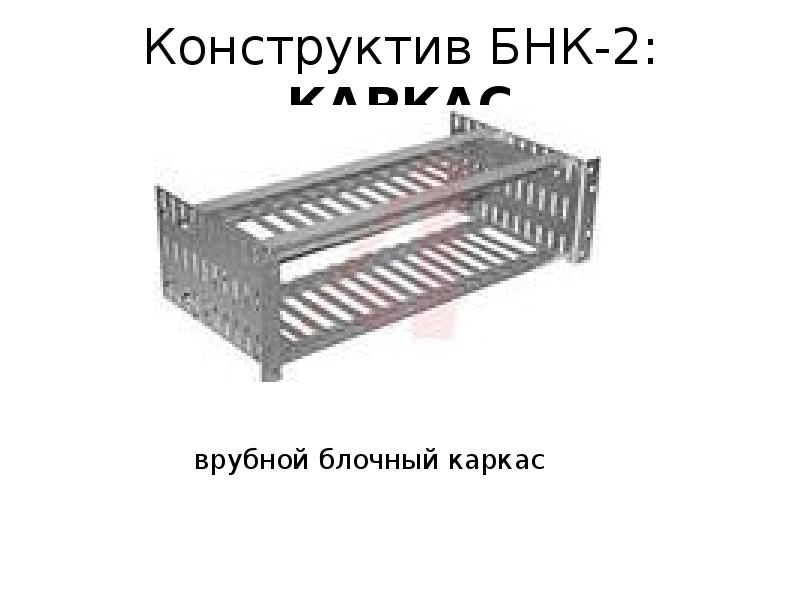

Конструктив БНК-2: КАРКАС

Слайд 26

Описание слайда:

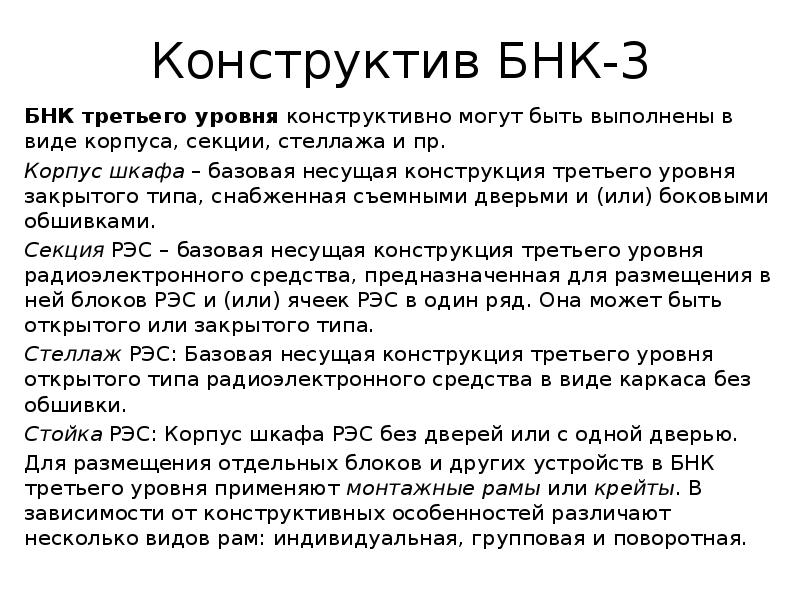

Конструктив БНК-3 БНК третьего уровня конструктивно могут быть выполнены в виде корпуса, секции, стеллажа и пр. Корпус шкафа – базовая несущая конструкция третьего уровня закрытого типа, снабженная съемными дверьми и (или) боковыми обшивками. Секция РЭС – базовая несущая конструкция третьего уровня радиоэлектронного средства, предназначенная для размещения в ней блоков РЭС и (или) ячеек РЭС в один ряд. Она может быть открытого или закрытого типа. Стеллаж РЭС: Базовая несущая конструкция третьего уровня открытого типа радиоэлектронного средства в виде каркаса без обшивки. Стойка РЭС: Корпус шкафа РЭС без дверей или с одной дверью. Для размещения отдельных блоков и других устройств в БНК третьего уровня применяют монтажные рамы или крейты. В зависимости от конструктивных особенностей различают несколько видов рам: индивидуальная, групповая и поворотная.

Слайд 27

Описание слайда:

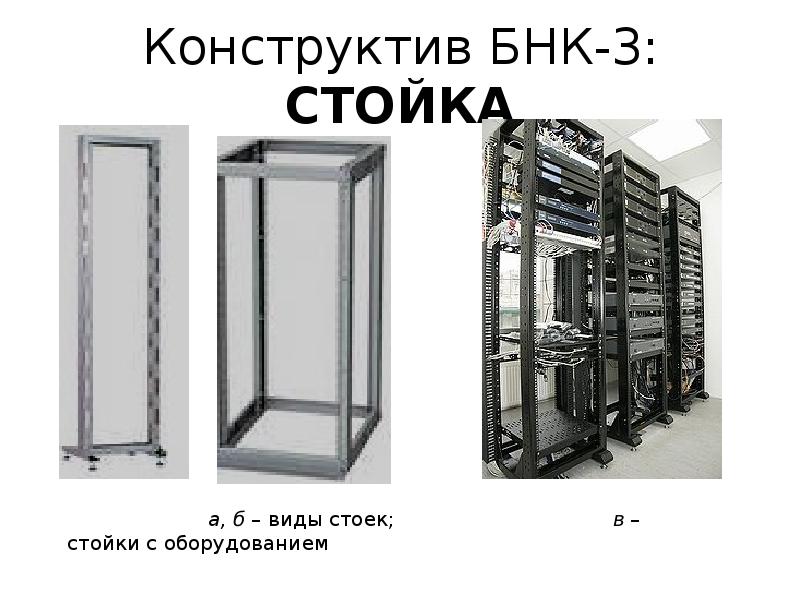

Конструктив БНК-3: СТОЙКА

Слайд 28

Описание слайда:

Конструктив БНК-3: ШКАФ

Слайд 29

Описание слайда:

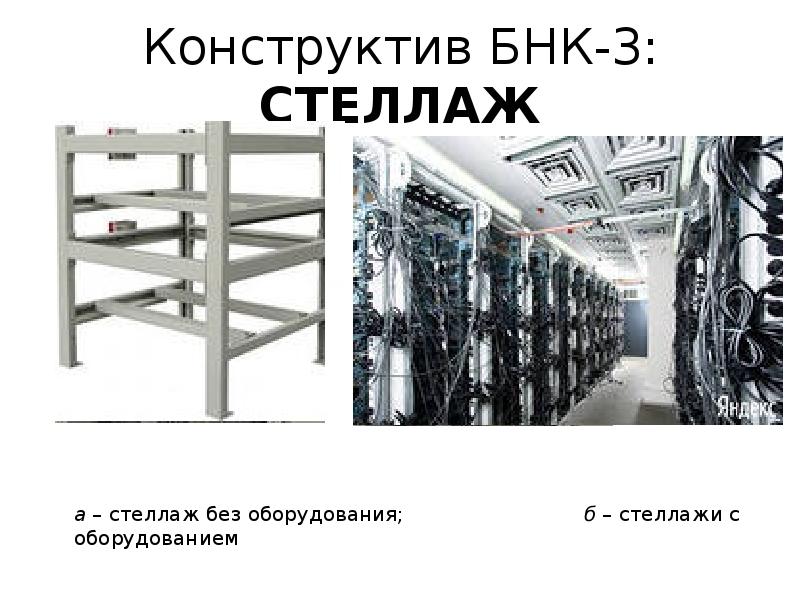

Конструктив БНК-3: СТЕЛЛАЖ

Слайд 30

Описание слайда:

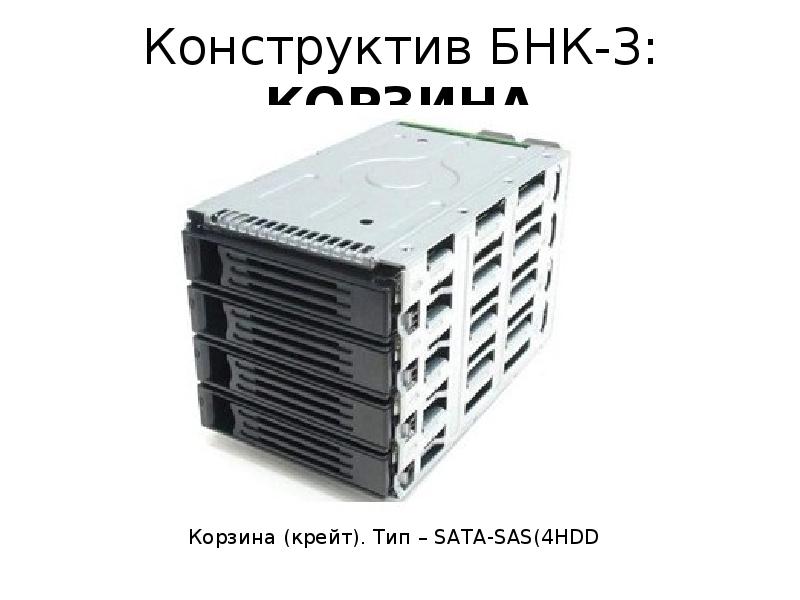

Конструктив БНК-3: КОРЗИНА

Слайд 31

Описание слайда:

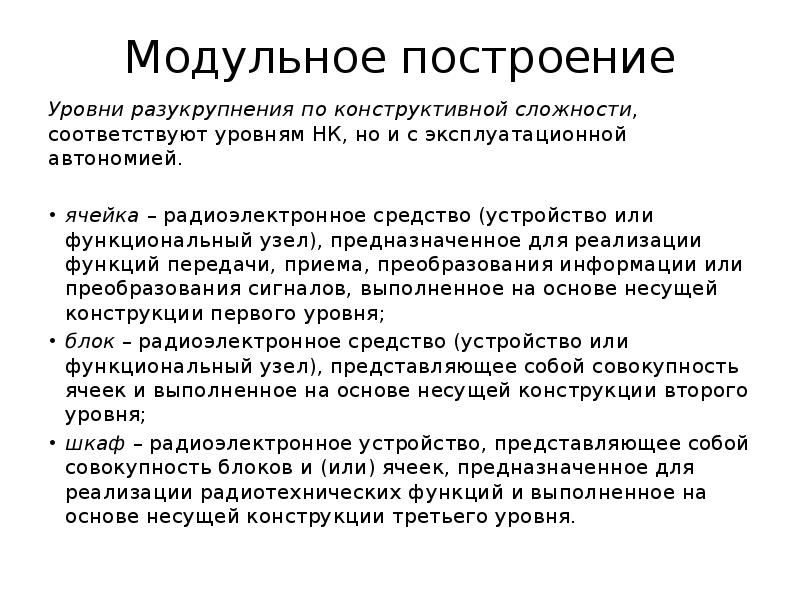

Модульное построение Уровни разукрупнения по конструктивной сложности, соответствуют уровням НК, но и с эксплуатационной автономией. ячейка – радиоэлектронное средство (устройство или функциональный узел), предназначенное для реализации функций передачи, приема, преобразования информации или преобразования сигналов, выполненное на основе несущей конструкции первого уровня; блок – радиоэлектронное средство (устройство или функциональный узел), представляющее собой совокупность ячеек и выполненное на основе несущей конструкции второго уровня; шкаф – радиоэлектронное устройство, представляющее собой совокупность блоков и (или) ячеек, предназначенное для реализации радиотехнических функций и выполненное на основе несущей конструкции третьего уровня.

Слайд 32

Описание слайда:

Модульное построение получение стандартных, универсальных, проверенных и оптимизированных функциональных блоков; обеспечение механизации технологического процесса; облегчение обнаружения неисправности; минимизация времени восстановления (смена модуля); простота введения модификации и улучшения функционирования системы путем замены модулей; возможность организации массового производства; получение определенной степени унификации; упрощение работы с модулями, их монтажа и хранения благодаря типизации их размеров и небольшому весу; некоторое уменьшение плотности компоновки.

Слайд 33

Описание слайда:

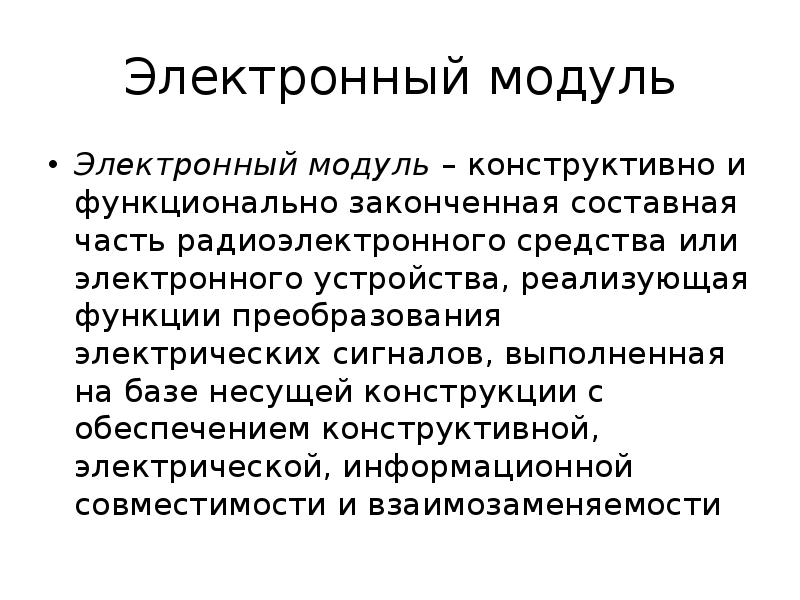

Электронный модуль Электронный модуль – конструктивно и функционально законченная составная часть радиоэлектронного средства или электронного устройства, реализующая функции преобразования электрических сигналов, выполненная на базе несущей конструкции с обеспечением конструктивной, электрической, информационной совместимости и взаимозаменяемости

Слайд 34

Описание слайда:

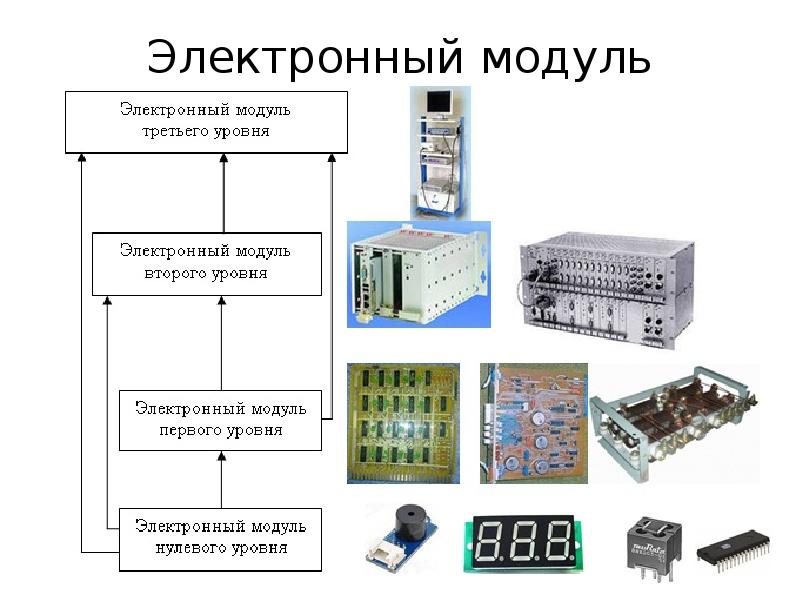

Электронный модуль

Слайд 35

Описание слайда:

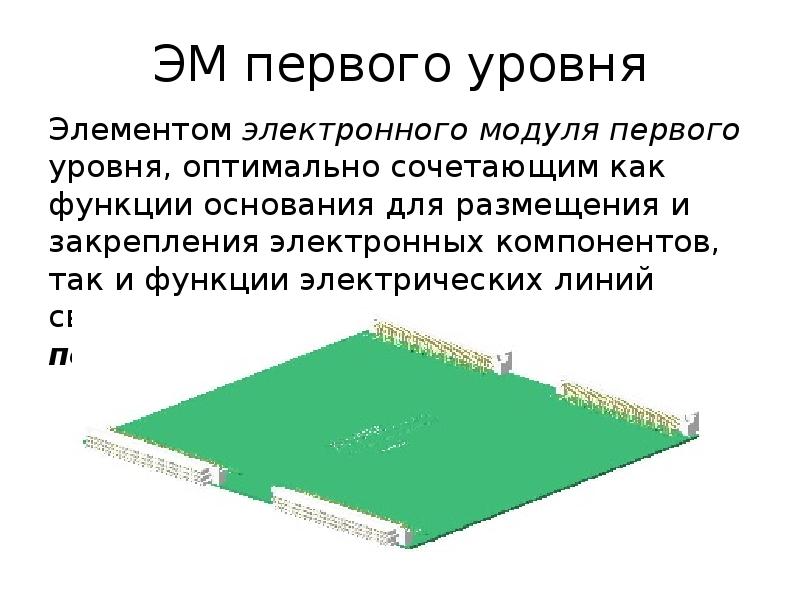

ЭМ первого уровня Элементом электронного модуля первого уровня, оптимально сочетающим как функции основания для размещения и закрепления электронных компонентов, так и функции электрических линий связи, в настоящее время является печатный узел

Слайд 36

Описание слайда:

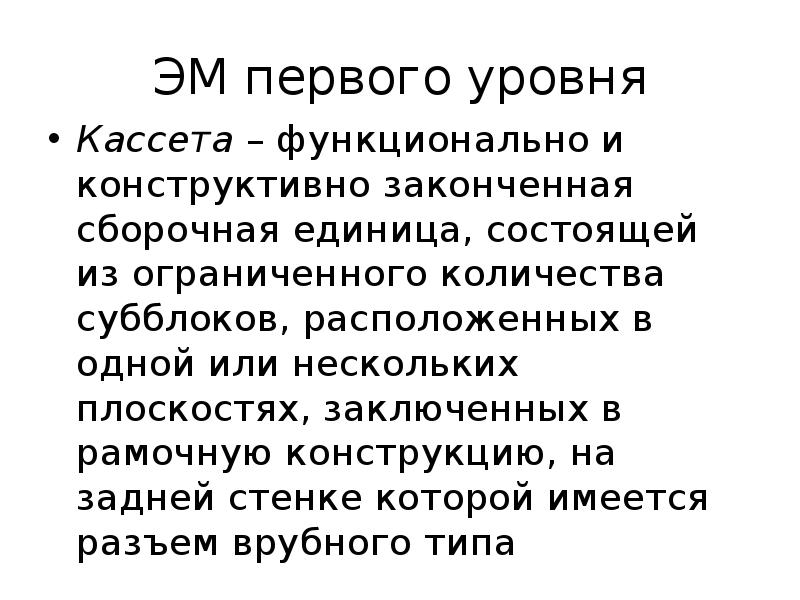

ЭМ первого уровня Кассета – функционально и конструктивно законченная сборочная единица, состоящей из ограниченного количества субблоков, расположенных в одной или нескольких плоскостях, заключенных в рамочную конструкцию, на задней стенке которой имеется разъем врубного типа
