Слайд 1

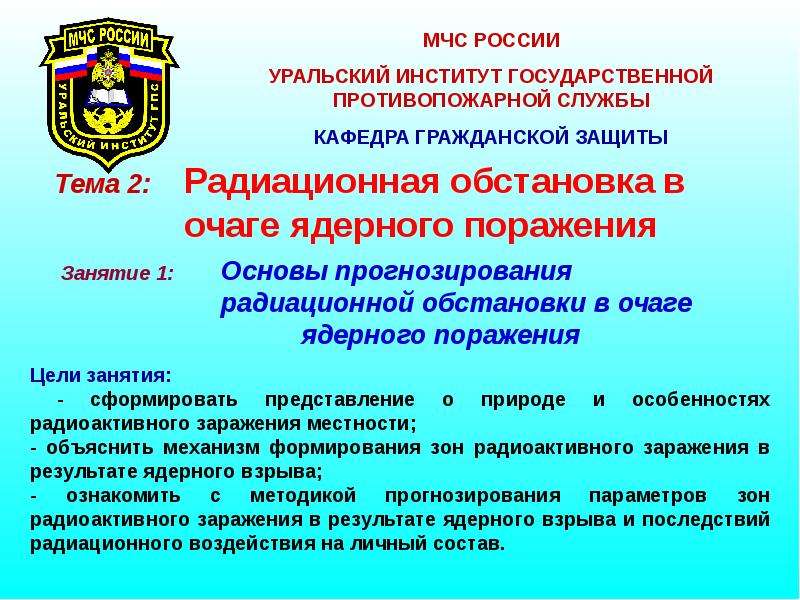

Тема 2: Радиационная обстановка в очаге ядерного поражения Тема 2: Радиационная обстановка в очаге ядерного поражения
Описание слайда:
Тема 2: Радиационная обстановка в очаге ядерного поражения Тема 2: Радиационная обстановка в очаге ядерного поражения

Слайд 2


1 учебный вопрос: Механизм формирования зон радиоактивного заражения при ЯВ
Описание слайда:
1 учебный вопрос: Механизм формирования зон радиоактивного заражения при ЯВ

Слайд 3


Основы прогнозирования радиационной обстановки в очаге ядерного поражения, слайд №3
Описание слайда:

Слайд 4


Источниками радиоактивного излучения в очаге поражения ядерного взрыва являются: осколки (продукты) деления ядерного взрывчатого вещества неразделившаяся часть ядерного заряда наведенная активность в грунте и других материалах
Описание слайда:
Источниками радиоактивного излучения в очаге поражения ядерного взрыва являются: осколки (продукты) деления ядерного взрывчатого вещества неразделившаяся часть ядерного заряда наведенная активность в грунте и других материалах

Слайд 5


Основы прогнозирования радиационной обстановки в очаге ядерного поражения, слайд №5
Описание слайда:

Слайд 6

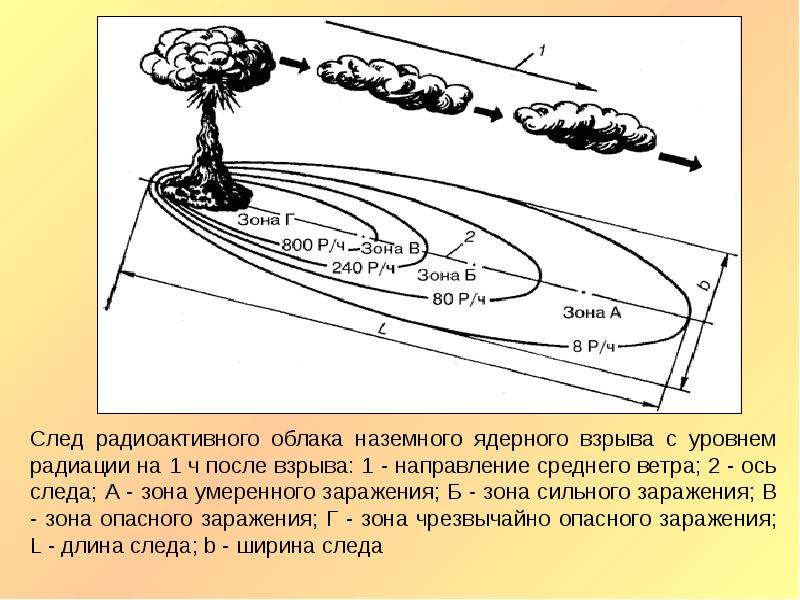

При ядерном взрыве образуются два участка радиоактивного заражения: район взрыва и след облака. Большая часть радиоактивных осадков выпадает из облака за 10-20 ч после ядерного взрыва.
Описание слайда:
При ядерном взрыве образуются два участка радиоактивного заражения: район взрыва и след облака. Большая часть радиоактивных осадков выпадает из облака за 10-20 ч после ядерного взрыва.

Слайд 7


Основы прогнозирования радиационной обстановки в очаге ядерного поражения, слайд №7
Описание слайда:

Слайд 8

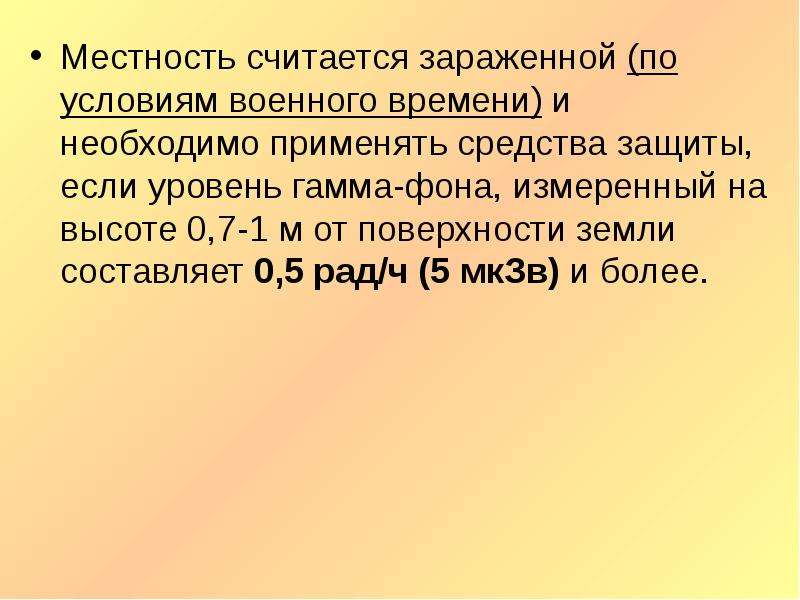

Местность считается зараженной (по условиям военного времени) и необходимо применять средства защиты, если уровень гамма-фона, измеренный на высоте 0,7-1 м от поверхности земли составляет 0,5 рад/ч (5 мкЗв) и более. Местность считается зараженной (по условиям военного времени) и необходимо применять средства защиты, если уровень гамма-фона, измеренный на высоте 0,7-1 м от поверхности земли составляет 0,5 рад/ч (5 мкЗв) и более.
Описание слайда:
Местность считается зараженной (по условиям военного времени) и необходимо применять средства защиты, если уровень гамма-фона, измеренный на высоте 0,7-1 м от поверхности земли составляет 0,5 рад/ч (5 мкЗв) и более. Местность считается зараженной (по условиям военного времени) и необходимо применять средства защиты, если уровень гамма-фона, измеренный на высоте 0,7-1 м от поверхности земли составляет 0,5 рад/ч (5 мкЗв) и более.

Слайд 9


Зона умеренного заражения (А) уровень радиации на внешней границе зоны на 1 ч после взрыва 8 Р/ч; доза излучения за время полного распада радиоактивных веществ в границах зоны 40-400 Р. доля этой зоны от площади всего радиоактивного следа - 78-89%.
Описание слайда:
Зона умеренного заражения (А) уровень радиации на внешней границе зоны на 1 ч после взрыва 8 Р/ч; доза излучения за время полного распада радиоактивных веществ в границах зоны 40-400 Р. доля этой зоны от площади всего радиоактивного следа - 78-89%.

Слайд 10


Зона сильного заражения (Б) уровень радиации на внешней границе зоны на 1 ч после взрыва 80 Р/ч; доза излучения за время полного распада 400-1200 Р; зона занимает 10-12% площади радиоактивного следа.
Описание слайда:
Зона сильного заражения (Б) уровень радиации на внешней границе зоны на 1 ч после взрыва 80 Р/ч; доза излучения за время полного распада 400-1200 Р; зона занимает 10-12% площади радиоактивного следа.

Слайд 11


Зона опасного заражения (В) уровень радиации на внешней границе зоны на 1 ч после взрыва 240 Р/ч; доза излучений за время полного распада в зоне 1200-4000 Р; на долю зоны В приходится 8-10% площади радиоактивного следа.
Описание слайда:
Зона опасного заражения (В) уровень радиации на внешней границе зоны на 1 ч после взрыва 240 Р/ч; доза излучений за время полного распада в зоне 1200-4000 Р; на долю зоны В приходится 8-10% площади радиоактивного следа.

Слайд 12

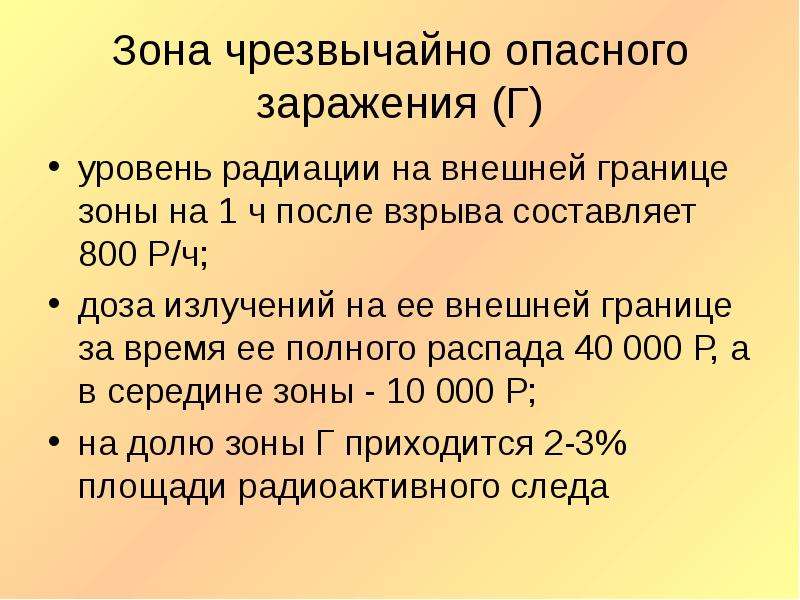

Зона чрезвычайно опасного заражения (Г) уровень радиации на внешней границе зоны на 1 ч после взрыва составляет 800 Р/ч; доза излучений на ее внешней границе за время ее полного распада 40 000 Р, а в середине зоны - 10 000 Р; на долю зоны Г приходится 2-3% площади радиоактивного следа
Описание слайда:
Зона чрезвычайно опасного заражения (Г) уровень радиации на внешней границе зоны на 1 ч после взрыва составляет 800 Р/ч; доза излучений на ее внешней границе за время ее полного распада 40 000 Р, а в середине зоны - 10 000 Р; на долю зоны Г приходится 2-3% площади радиоактивного следа

Слайд 13


Закон спада радиации:
Описание слайда:
Закон спада радиации:

Слайд 14


Допустимыми дозами внешнего облучения людей для военного времени принято считать: Допустимыми дозами внешнего облучения людей для военного времени принято считать: однократное облучение (до 4 суток)- 0,5 Гр (50 Р); в течение 30 суток - 1 Гр (100 Р); в течение 3-х месяцев - 2 Гр (200 Р); до 1 года - 3 Гр (300 Р).
Описание слайда:
Допустимыми дозами внешнего облучения людей для военного времени принято считать: Допустимыми дозами внешнего облучения людей для военного времени принято считать: однократное облучение (до 4 суток)- 0,5 Гр (50 Р); в течение 30 суток - 1 Гр (100 Р); в течение 3-х месяцев - 2 Гр (200 Р); до 1 года - 3 Гр (300 Р).

Слайд 15


2 учебный вопрос: Основы прогнозирования радиационной обстановки в очаге ядерного поражения
Описание слайда:
2 учебный вопрос: Основы прогнозирования радиационной обстановки в очаге ядерного поражения

Слайд 16


Прогнозирование радиоактивного заражения местности – это определение количественных и качественных характеристик зон радиоактивного заражения на основе установленных закономерностей их образования и измерения, вида и мощности ядерного взрыва, метеорологических условий. Прогнозирование радиоактивного заражения местности – это определение количественных и качественных характеристик зон радиоактивного заражения на основе установленных закономерностей их образования и измерения, вида и мощности ядерного взрыва, метеорологических условий.
Описание слайда:
Прогнозирование радиоактивного заражения местности – это определение количественных и качественных характеристик зон радиоактивного заражения на основе установленных закономерностей их образования и измерения, вида и мощности ядерного взрыва, метеорологических условий. Прогнозирование радиоактивного заражения местности – это определение количественных и качественных характеристик зон радиоактивного заражения на основе установленных закономерностей их образования и измерения, вида и мощности ядерного взрыва, метеорологических условий.

Слайд 17

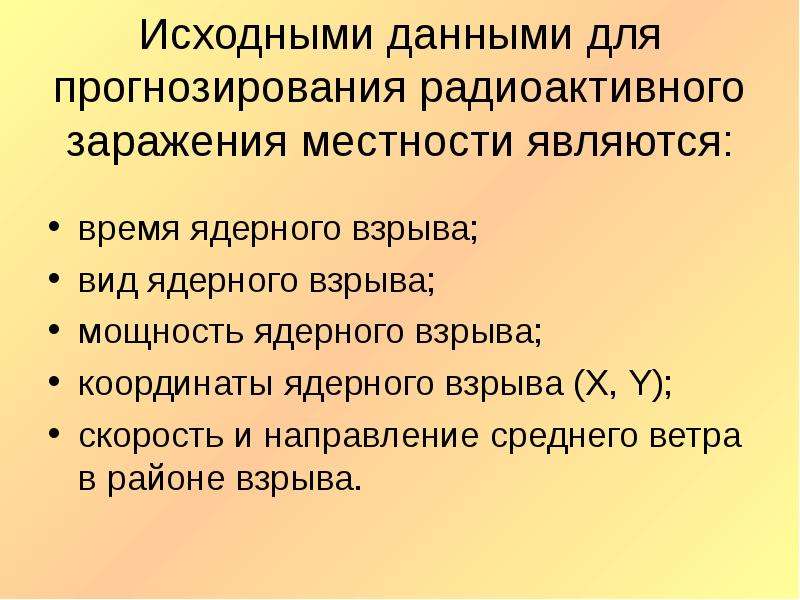

Исходными данными для прогнозирования радиоактивного заражения местности являются: время ядерного взрыва; вид ядерного взрыва; мощность ядерного взрыва; координаты ядерного взрыва (Х, Y); скорость и направление среднего ветра в районе взрыва.
Описание слайда:
Исходными данными для прогнозирования радиоактивного заражения местности являются: время ядерного взрыва; вид ядерного взрыва; мощность ядерного взрыва; координаты ядерного взрыва (Х, Y); скорость и направление среднего ветра в районе взрыва.

Слайд 18


Прогнозирование принято производить расчетно-графическим методом, в результате чего: Прогнозирование принято производить расчетно-графическим методом, в результате чего: определяются и наносятся на карту (схему) вероятные границы зон заражения с определенными уровнями радиации определяются возможные дозы радиоактивного заражения людей в зависимости от времени выполнения работ в данной зоне.
Описание слайда:
Прогнозирование принято производить расчетно-графическим методом, в результате чего: Прогнозирование принято производить расчетно-графическим методом, в результате чего: определяются и наносятся на карту (схему) вероятные границы зон заражения с определенными уровнями радиации определяются возможные дозы радиоактивного заражения людей в зависимости от времени выполнения работ в данной зоне.

Слайд 19


Основы прогнозирования радиационной обстановки в очаге ядерного поражения, слайд №19
Описание слайда:

Слайд 20

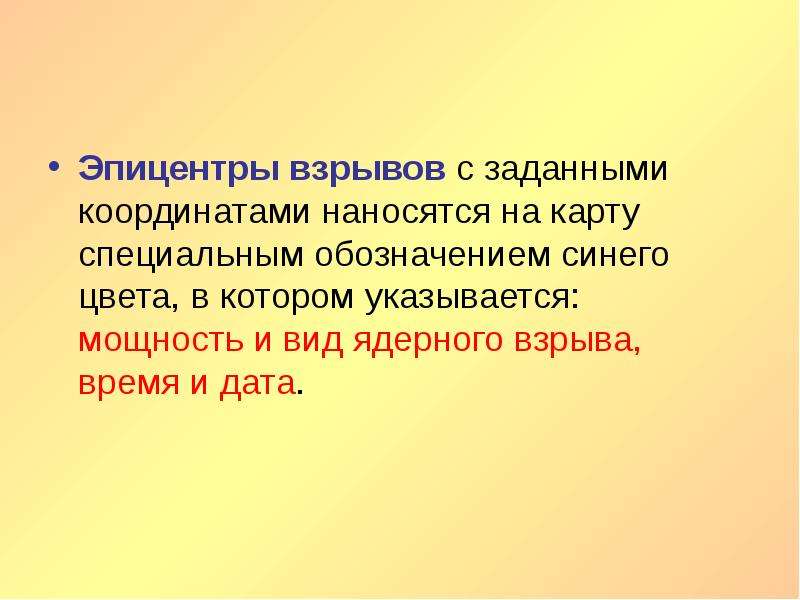

Эпицентры взрывов с заданными координатами наносятся на карту специальным обозначением синего цвета, в котором указывается: мощность и вид ядерного взрыва, время и дата. Эпицентры взрывов с заданными координатами наносятся на карту специальным обозначением синего цвета, в котором указывается: мощность и вид ядерного взрыва, время и дата.
Описание слайда:
Эпицентры взрывов с заданными координатами наносятся на карту специальным обозначением синего цвета, в котором указывается: мощность и вид ядерного взрыва, время и дата. Эпицентры взрывов с заданными координатами наносятся на карту специальным обозначением синего цвета, в котором указывается: мощность и вид ядерного взрыва, время и дата.

Слайд 21


Размеры зон радиоактивного заражения (длину L и ширину b) при средней скорости ветра 7 м/сек определяются по таблице
Описание слайда:
Размеры зон радиоактивного заражения (длину L и ширину b) при средней скорости ветра 7 м/сек определяются по таблице

Слайд 22


При скорости ветра менее или более 7 м/сек длина зон заражения будет соответственно уменьшаться или увеличиваться пропорционально расчетным данным таблицы, а ширина будет неизменна. При скорости ветра менее или более 7 м/сек длина зон заражения будет соответственно уменьшаться или увеличиваться пропорционально расчетным данным таблицы, а ширина будет неизменна. Так, если при мощности наземного взрыва 10 кт и ветре в 7 м/сек длина зоны А составляет 44 км, то при ветре 3 м/сек она будет составлять 18,8 км.
Описание слайда:
При скорости ветра менее или более 7 м/сек длина зон заражения будет соответственно уменьшаться или увеличиваться пропорционально расчетным данным таблицы, а ширина будет неизменна. При скорости ветра менее или более 7 м/сек длина зон заражения будет соответственно уменьшаться или увеличиваться пропорционально расчетным данным таблицы, а ширина будет неизменна. Так, если при мощности наземного взрыва 10 кт и ветре в 7 м/сек длина зоны А составляет 44 км, то при ветре 3 м/сек она будет составлять 18,8 км.

Слайд 23


Для определения уровня радиации на то или иное время после ядерного взрыва, необходимо величину уровня через 1 час после взрыва умножить на соответствующий коэффициент Кt Для определения уровня радиации на то или иное время после ядерного взрыва, необходимо величину уровня через 1 час после взрыва умножить на соответствующий коэффициент Кt
Описание слайда:
Для определения уровня радиации на то или иное время после ядерного взрыва, необходимо величину уровня через 1 час после взрыва умножить на соответствующий коэффициент Кt Для определения уровня радиации на то или иное время после ядерного взрыва, необходимо величину уровня через 1 час после взрыва умножить на соответствующий коэффициент Кt

Слайд 24

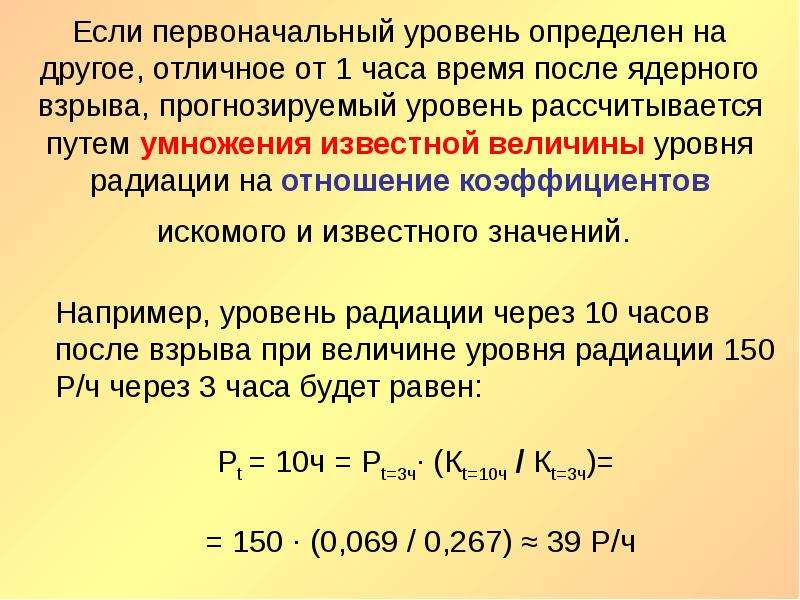

Если первоначальный уровень определен на другое, отличное от 1 часа время после ядерного взрыва, прогнозируемый уровень рассчитывается путем умножения известной величины уровня радиации на отношение коэффициентов искомого и известного значений.
Описание слайда:
Если первоначальный уровень определен на другое, отличное от 1 часа время после ядерного взрыва, прогнозируемый уровень рассчитывается путем умножения известной величины уровня радиации на отношение коэффициентов искомого и известного значений.

Слайд 25


Прогноз ожидаемых доз облучения D = Р · t, точно ожидаемая доза облучения определяется по формуле: D = 5 Р0t01,2 (t1-0,2 – t2-0,2), где: Р0 - уровень радиации, определенный в момент времени t0 после ядерного взрыва, Р/ч; t0 - время первоначального определения уровня радиации Р0 , час; t1 – время входа в зараженную зону (начало облучения), час; t2 – время выхода из зараженной зоны (окончание облучения), час.
Описание слайда:
Прогноз ожидаемых доз облучения D = Р · t, точно ожидаемая доза облучения определяется по формуле: D = 5 Р0t01,2 (t1-0,2 – t2-0,2), где: Р0 - уровень радиации, определенный в момент времени t0 после ядерного взрыва, Р/ч; t0 - время первоначального определения уровня радиации Р0 , час; t1 – время входа в зараженную зону (начало облучения), час; t2 – время выхода из зараженной зоны (окончание облучения), час.
