Вы можете ознакомиться и скачать презентацию на тему Основы военной связи. Общая тактика. Доклад-сообщение содержит 22 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция ТЕМА № 6 Основы военной связи. ЗАНЯТИЕ № 1 Основы военной связи. Общая тактика

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

ЛИТЕРАТУРА 1) Боевой устав Сухопутных войск. Ч. 1 М. Воениздат, 1989. С. 65-67.; 2) Наставление по службе штабов соединений и частей Сухопутных войск. М.: Воениздат. 1992. С. 41-46; 1. 3) Наставление по связи Вооруженных сил. Связь в объединениях. М.: Воениздат. 1990. Гл.1; 1. 4) Левитин В.П. Основы организации связи в сухопутных войсках. СПб. ВАА. 1992. Гл 1-3.; 1. 5) Науменко Е. А. Подготовка офицера запаса сухопутных войск М.: Воениздат. 1988.1. Справочник по вооруженным силам иностранных государств

Слайд 4

Описание слайда:

Учебные вопросы: 1. Организация связи в частях и подразделениях Вооруженных Сил Российской Федерации. Основы скрытого управления войсками. 2. Назначение, тактико-технические характеристики, устройство и принцип работы средств связи подразделений радиоэлектронной разведки.

Слайд 5

Описание слайда:

УЧЕБНЫЕ МАТЕРИАЛЫ УЧЕБНЫЕ МАТЕРИАЛЫ 1. Организация связи в частях и подразделениях Вооруженных Сил Российской Федерации. Основы скрытого управления войсками. ОРГАНИЗАЦИЯ СВЯЗИ в любом войсковом формировании, заключается в деятельности должностных лиц по связи, охватывающей вопросы подготовки и боевого применения сил и средств связи, включающие: - планирование; - постановку задач соответствующим подразделениям; - управление этими подразделениями, системой связи в целом в процессе развертывания, функционирования и свертывания системы связи. ПЛАНИРОВАНИЕ СВЯЗИ в любом войсковом формировании заключается в разработке наиболее эффективных способов применения сил и средств связи для обеспечения непрерывного управления войсками. Связь планируется на весь период боевых действий.

Слайд 6

Описание слайда:

ОСНОВНЫЕ ЗАДАЧИ СВЯЗИ, которые должны решаться при управлении подразделениями: ОСНОВНЫЕ ЗАДАЧИ СВЯЗИ, которые должны решаться при управлении подразделениями: - обеспечение своевременного обмена информацией между командиром (штабом) и вышестоящим начальником, а также своевременного приема сигналов и команд боевого управления; - обеспечение надежного и устойчивого управления командиру (штабу) элементами боевого порядка; обеспечение своевременного доведения до подчиненных сигналов оповещения и предупреждения войск о непосредственной угрозе применения противником ОМП, а также о своих ядерных ударах; оповещение о воздушном противнике, о РХБЗ; обеспечении обмена информацией с командиром подчиненной части (подразделения), а также с, командиром приданного подразделения разведки; своевременный обмен информацией по техническому и тыловому обеспечению боевых действий.

Слайд 7

Описание слайда:

ОТВЕТСТВЕННОСТЬ за организацию и состояние связи в бригаде и полку несет начальник штаба, в батальоне — командир батальона. Непосредственно организует связь и отвечает за ее устойчивую работу в бригаде и полку - начальник связи, в батальоне — командир взвода связи. ОТВЕТСТВЕННОСТЬ за организацию и состояние связи в бригаде и полку несет начальник штаба, в батальоне — командир батальона. Непосредственно организует связь и отвечает за ее устойчивую работу в бригаде и полку - начальник связи, в батальоне — командир взвода связи. СВЯЗЬ – это техническая база, обеспечивающая передачу и прием информации. ВОЕННАЯ СВЯЗЬ предназначена для обмена информацией в системах управления войсками или силами и оружием. В общем случае создание системы военной связи заключается в организации средств связи различного назначения в определенные соответствующую данным конкретным условиям структуры. В дальнейшем в дисциплине будет применяться сокращенный термин “система связи”. СИСТЕМА СВЯЗИ – это часть системы управления войсками и оружием, представляющая собой совокупность взаимоувязанных и согласованных узлов и линий связи различного назначения, развертываемых или создаваемых по единому плану для решения задач обеспечения управления войсками и оружием

Слайд 8

Описание слайда:

ВИД ВОЕННОЙ СВЯЗИ – классификационная группировка военной связи, выполненная по виду передаваемого сообщения. Краткая характеристика пяти видов военной электросвязи. В военной связи принимаются следующие ВИДЫ СВЯЗИ : - телефонная; - телеграфная; - передача данных; - факсимильная; - видеотелефонная. Классификационная группировка военной связи, выделенная по средствам распространения сигналов или применяемым средствам, называется РОДОМ СВЯЗИ. В военной связи различают следующие рода связи: радиосвязь: - прямой видимости - “радиосвязь земными волнами” - тропосферная; - ионосферная; - метеорная; - - космическая; - радиорелейная; - проводная связь; - оптоэлектронная; - гидроакустическая; - связь подвижными средствами.

Слайд 9

Описание слайда:

СРЕДСТВА ВОЕННОЙ СВЯЗИ – (средства связи) – это технические средства, осуществляющие передачу, обработку и (или) прием сообщений в системе военной связи. По своему функциональному предназначению в системе военной связи можно выделить четыре основные группы средств связи : 1. Каналообразующие средства, предназначены для образования типовых каналов передачи. В свою очередь, каналообразующие средства в зависимости от среды распространения электрических сигналов подразделяют на радио, радиорелейные, космические и проводные. 2. Коммутационные средства. Под коммутацией понимается процесс замыкания, размыкания и переключения электрических цепей. Данная группа средств связи предназначена для коммутации каналов связи. Специальные средства связи предназначены для выполнения специальных функций обработки сигналов с целью засекречивания передаваемой информации, повышения достоверности, управления связью, обеспечения безопасности или оповещения.

Слайд 10

Описание слайда:

Оконечные средства связи предназначены для передачи и (или) приема сообщений и преобразования их к виду удобному для восприятия. Организационно и технически средства связи в соответствии с принятой системой управления объединяются в узлы и линии связи. УЗЕЛ СВЯЗИ – это элемент системы связи, представляющий собой организационно – техническое объединение сил, средств связи и автоматизированного управления развернутых на пункте управления или в пункте распределения каналов для обмена информацией в процессе выполнения задач войсками. Узлы в системе связи соединяются линиями связи. ЛИНИЯ СВЯЗИ – это элемент системы связи, обеспечивающий образование каналов передачи, имеющих общую среду распространения, а также силы и средства их обслуживания. Узлы и линия связи, как правило, объединяются в более сложные как в структурном, так и в функциональном отношении образования – сети связи различного назначения. СЕТЬ СВЯЗИ – часть системы связи, выделяемая по определенному признаку (виду, роду связи, функциональной автономности и тому подобное).

Слайд 11

Описание слайда:

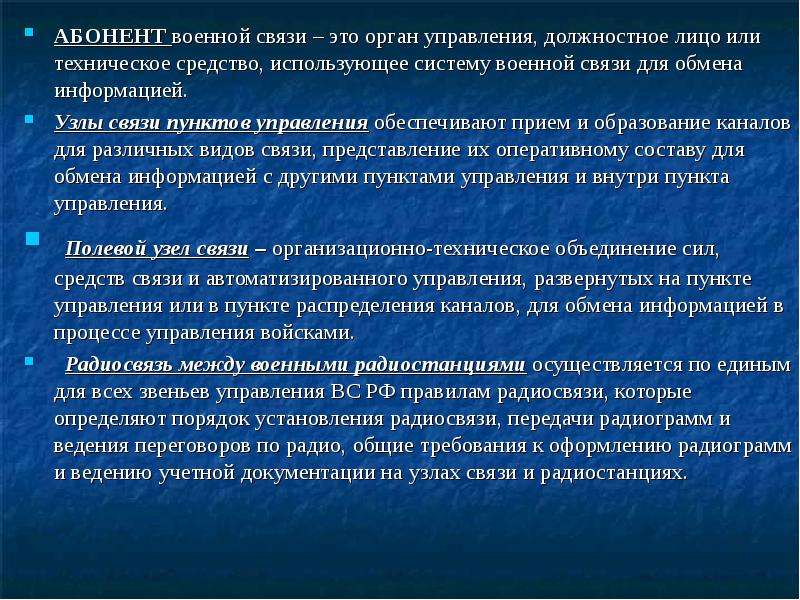

АБОНЕНТ военной связи – это орган управления, должностное лицо или техническое средство, использующее систему военной связи для обмена информацией. АБОНЕНТ военной связи – это орган управления, должностное лицо или техническое средство, использующее систему военной связи для обмена информацией. Узлы связи пунктов управления обеспечивают прием и образование каналов для различных видов связи, представление их оперативному составу для обмена информацией с другими пунктами управления и внутри пункта управления. Полевой узел связи – организационно-техническое объединение сил, средств связи и автоматизированного управления, развернутых на пункте управления или в пункте распределения каналов, для обмена информацией в процессе управления войсками. Радиосвязь между военными радиостанциями осуществляется по единым для всех звеньев управления ВС РФ правилам радиосвязи, которые определяют порядок установления радиосвязи, передачи радиограмм и ведения переговоров по радио, общие требования к оформлению радиограмм и ведению учетной документации на узлах связи и радиостанциях.

Слайд 12

Описание слайда:

Установление радиосвязи есть процесс обнаружения, опознавания радиостанций и получения связи заданного вида и качества за счет настройки и регулировки аппаратуры, выбора частот и антенн. Передача по радиоканалам информации и ведение переговоров именуются радиообменом. По своему содержанию информация подразделяется на радиограммы и сигналы, а радиообмен – на служебный и оперативный. Установление радиосвязи есть процесс обнаружения, опознавания радиостанций и получения связи заданного вида и качества за счет настройки и регулировки аппаратуры, выбора частот и антенн. Передача по радиоканалам информации и ведение переговоров именуются радиообменом. По своему содержанию информация подразделяется на радиограммы и сигналы, а радиообмен – на служебный и оперативный. 1.2 Основы скрытого управления войсками. Р/связь должна обладать такими свойствами, как : надежность – способность обеспечить бесперебойное управление войсками в любых условиях обстановки. достоверность (точность и безыскаженность) – способность воспроизведения принятого сообщения в точном соответствии с переданными. своевременность - обеспечение прохождения сообщений и ведение переговоров в системе в установленные сроки скрытность – способность исключить или предельно затруднить получение противником разведданных по работе наших средств связи.

Слайд 13

Описание слайда:

Скрытность достигается выполнением требований безопасности связи. Скрытность достигается выполнением требований безопасности связи. Понятие о безопасности связи безопасность связи достигается: применением способов организации связи, систем паролирования и адресования, назначение радиоданных и установление режимов работы средств связи, обеспечивающих максимальную скорость работы; применением засекречивания при передаче боевых приказов, распоряжений и другой важной информации; ограничением круга должностных лиц, допущенных к пользованию открытыми аппаратами связи; выполнением правил использования радиостанций; размещением средств связи вне пунктов управления; соблюдением режимов секретности при отработке, хранении и передаче сообщений; повышением уровня специальной подготовки должностных лиц всех категорий Скрытность повышается при использовании проводных, радиорелейных и спутниковых каналов связи.

Слайд 14

Описание слайда:

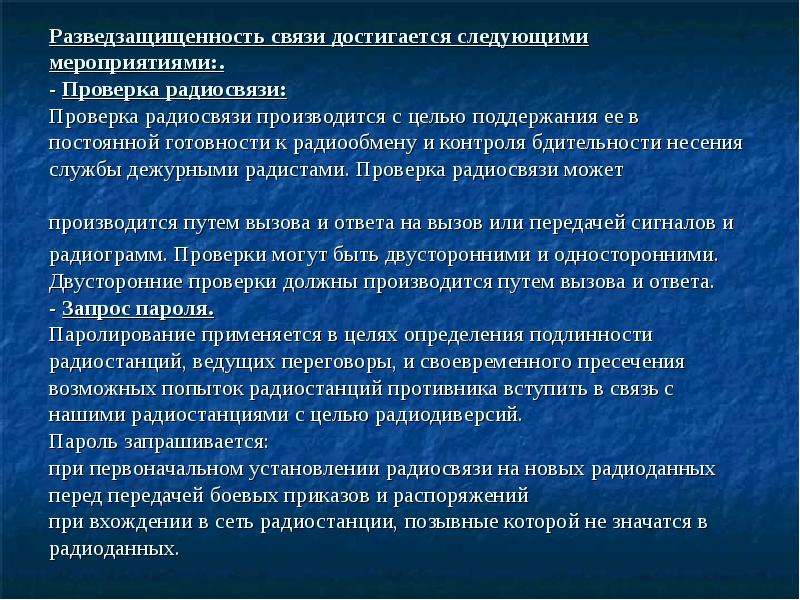

Разведзащищенность связи достигается следующими мероприятиями:. - Проверка радиосвязи: Проверка радиосвязи производится с целью поддержания ее в постоянной готовности к радиообмену и контроля бдительности несения службы дежурными радистами. Проверка радиосвязи может производится путем вызова и ответа на вызов или передачей сигналов и радиограмм. Проверки могут быть двусторонними и односторонними. Двусторонние проверки должны производится путем вызова и ответа. - Запрос пароля. Паролирование применяется в целях определения подлинности радиостанций, ведущих переговоры, и своевременного пресечения возможных попыток радиостанций противника вступить в связь с нашими радиостанциями с целью радиодиверсий. Пароль запрашивается: при первоначальном установлении радиосвязи на новых радиоданных перед передачей боевых приказов и распоряжений при вхождении в сеть радиостанции, позывные которой не значатся в радиоданных.

Слайд 15

Описание слайда:

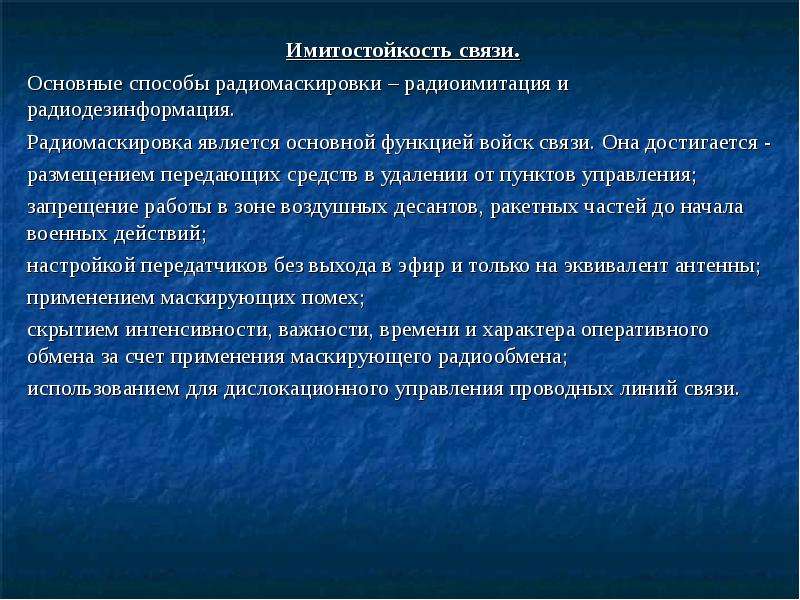

Имитостойкость связи. Основные способы радиомаскировки – радиоимитация и радиодезинформация. Радиомаскировка является основной функцией войск связи. Она достигается - размещением передающих средств в удалении от пунктов управления; запрещение работы в зоне воздушных десантов, ракетных частей до начала военных действий; настройкой передатчиков без выхода в эфир и только на эквивалент антенны; применением маскирующих помех; скрытием интенсивности, важности, времени и характера оперативного обмена за счет применения маскирующего радиообмена; использованием для дислокационного управления проводных линий связи.

Слайд 16

Описание слайда:

2. Назначение, тактико-технические характеристики, устройство и принцип работы средств связи подразделений. 2. Назначение, тактико-технические характеристики, устройство и принцип работы средств связи подразделений. Средства радиосвязи подразделяются на подвижные и стационарные. Подвижные радиосредства в зависимости от их назначения и мощности выпускаются в переносном (носимом) варианте или монтируются в автомобилях, бронетранспортерах, боевых машинах пехоты, танках, вертолетах, самолетах и кораблях. В настоящее время подвижные радиосредства внедрены до отделения, бронеобъекта и в некоторых случаях до солдата, выполняющего важные или специфические задачи. Стационарные радиосредства устанавливаются для постоянной работы в специально оборудованных сооружениях и неподвижных объектах. В зависимости от номинальной мощности передатчиков радиостанции делятся на четыре класса: Малой мощности – с мощностью до 100 Вт; Средней мощности – с мощностью от 100 до 1000 Вт; Мощные – с мощностью от 1 до 10 кВт; Большой мощности – с мощностью свыше 10 кВт.

Слайд 17

Описание слайда:

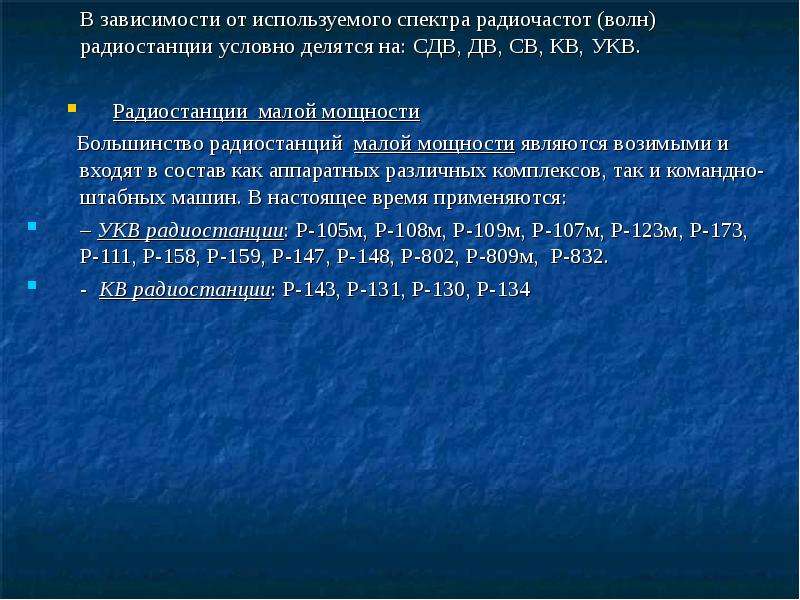

В зависимости от используемого спектра радиочастот (волн) радиостанции условно делятся на: СДВ, ДВ, СВ, КВ, УКВ. В зависимости от используемого спектра радиочастот (волн) радиостанции условно делятся на: СДВ, ДВ, СВ, КВ, УКВ. Радиостанции малой мощности Большинство радиостанций малой мощности являются возимыми и входят в состав как аппаратных различных комплексов, так и командно-штабных машин. В настоящее время применяются: – УКВ радиостанции: Р-105м, Р-108м, Р-109м, Р-107м, Р-123м, Р-173, Р-111, Р-158, Р-159, Р-147, Р-148, Р-802, Р-809м, Р-832. - КВ радиостанции: Р-143, Р-131, Р-130, Р-134

Слайд 18

Описание слайда:

2.2 Радиостанции средней мощности Радиостанции средней мощности входят в состав подразделений связи. Звено применения: оперативно-тактическое, оперативное, оперативно-стратегическое. 2.3 Радиостанции большой мощности Радиостанции большой мощности входят в состав подразделений связи. Применяются в оперативно-стратегическом и стратегическом звеньях управления.
