Вы можете ознакомиться и скачать презентацию на тему Отечественные ЭВМ (МВС). Доклад-сообщение содержит 20 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

МВС-100, 1000 и 10000 и другие модификации.

Слайд 2

Описание слайда:

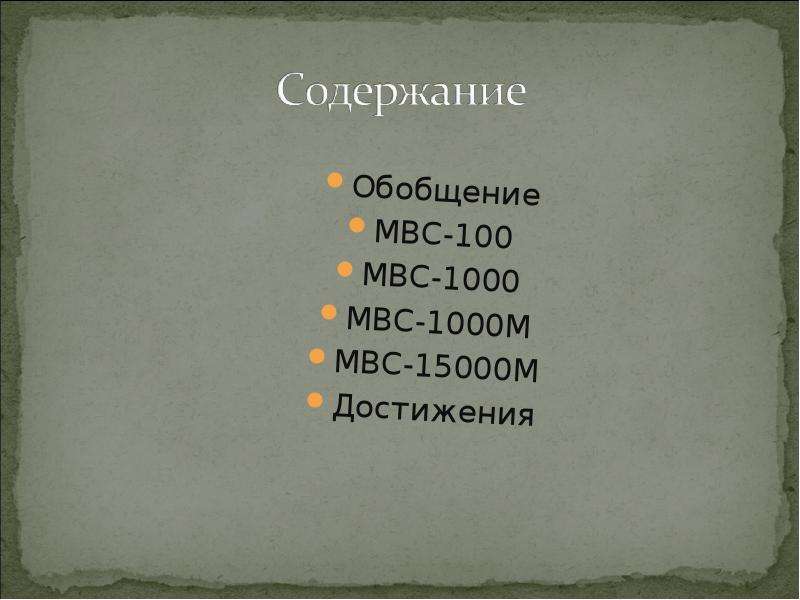

Обобщение Обобщение МВС-100 МВС-1000 МВС-1000М МВС-15000М Достижения

Слайд 3

Описание слайда:

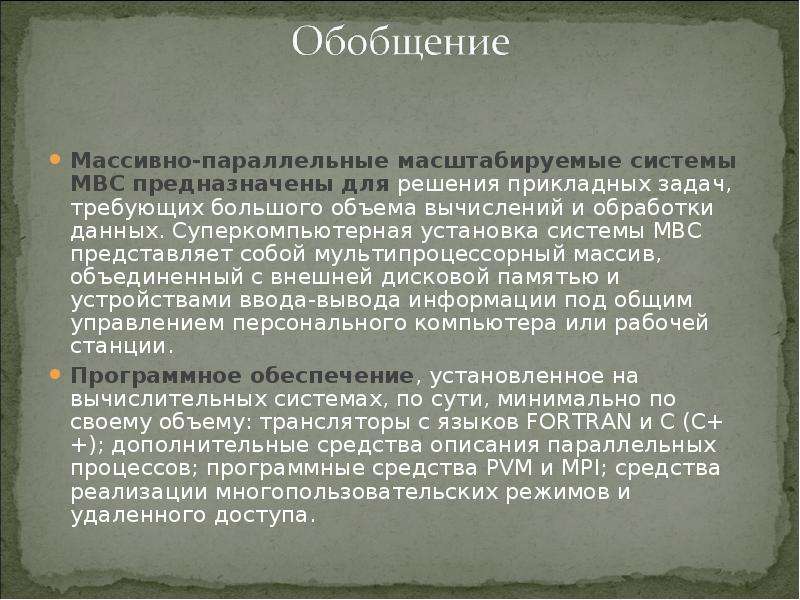

Массивно-параллельные масштабируемые системы МВС предназначены для решения прикладных задач, требующих большого объема вычислений и обработки данных. Суперкомпьютерная установка системы МВС представляет собой мультипроцессорный массив, объединенный с внешней дисковой памятью и устройствами ввода-вывода информации под общим управлением персонального компьютера или рабочей станции. Массивно-параллельные масштабируемые системы МВС предназначены для решения прикладных задач, требующих большого объема вычислений и обработки данных. Суперкомпьютерная установка системы МВС представляет собой мультипроцессорный массив, объединенный с внешней дисковой памятью и устройствами ввода-вывода информации под общим управлением персонального компьютера или рабочей станции. Программное обеспечение, установленное на вычислительных системах, по сути, минимально по своему объему: трансляторы с языков FORTRAN и С (С++); дополнительные средства описания параллельных процессов; программные средства PVM и MPI; средства реализации многопользовательских режимов и удаленного доступа.

Слайд 4

Описание слайда:

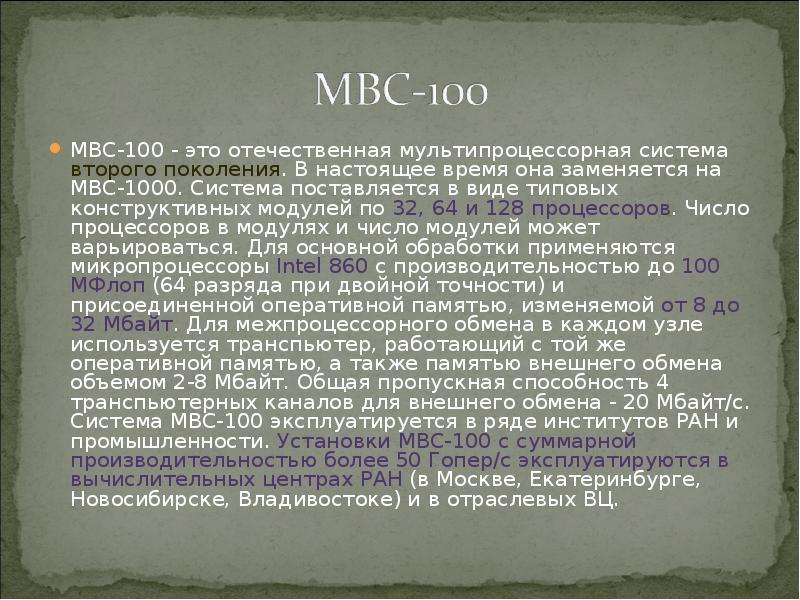

МВС-100 - это отечественная мультипроцессорная система второго поколения. В настоящее время она заменяется на МВС-1000. Система поставляется в виде типовых конструктивных модулей по 32, 64 и 128 процессоров. Число процессоров в модулях и число модулей может варьироваться. Для основной обработки применяются микропроцессоры Intel 860 с производительностью до 100 МФлоп (64 разряда при двойной точности) и присоединенной оперативной памятью, изменяемой от 8 до 32 Мбайт. Для межпроцессорного обмена в каждом узле используется транспьютер, работающий с той же оперативной памятью, а также памятью внешнего обмена объемом 2-8 Мбайт. Общая пропускная способность 4 транспьютерных каналов для внешнего обмена - 20 Мбайт/с. Система МВС-100 эксплуатируется в ряде институтов РАН и промышленности. Установки МВС-100 с суммарной производительностью более 50 Гопер/с эксплуатируются в вычислительных центрах РАН (в Москве, Екатеринбурге, Новосибирске, Владивостоке) и в отраслевых ВЦ. МВС-100 - это отечественная мультипроцессорная система второго поколения. В настоящее время она заменяется на МВС-1000. Система поставляется в виде типовых конструктивных модулей по 32, 64 и 128 процессоров. Число процессоров в модулях и число модулей может варьироваться. Для основной обработки применяются микропроцессоры Intel 860 с производительностью до 100 МФлоп (64 разряда при двойной точности) и присоединенной оперативной памятью, изменяемой от 8 до 32 Мбайт. Для межпроцессорного обмена в каждом узле используется транспьютер, работающий с той же оперативной памятью, а также памятью внешнего обмена объемом 2-8 Мбайт. Общая пропускная способность 4 транспьютерных каналов для внешнего обмена - 20 Мбайт/с. Система МВС-100 эксплуатируется в ряде институтов РАН и промышленности. Установки МВС-100 с суммарной производительностью более 50 Гопер/с эксплуатируются в вычислительных центрах РАН (в Москве, Екатеринбурге, Новосибирске, Владивостоке) и в отраслевых ВЦ.

Слайд 5

Описание слайда:

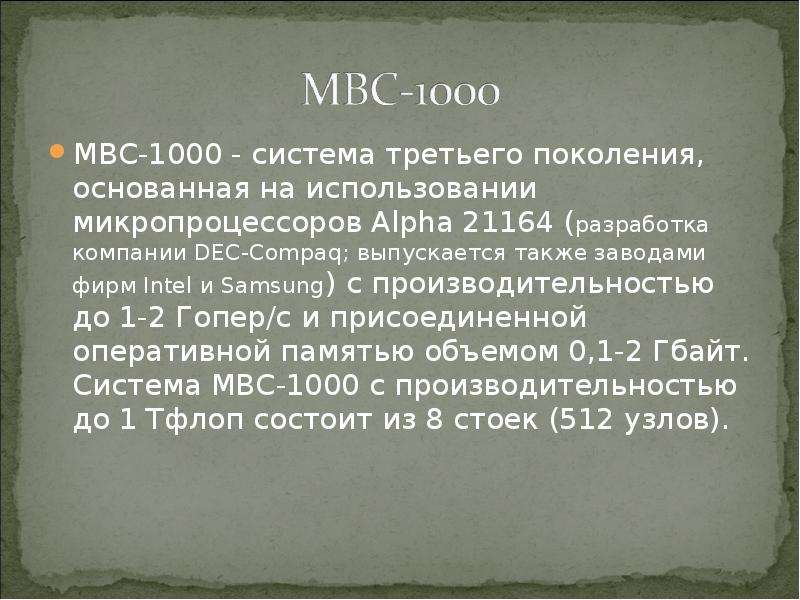

МВС-1000 - система третьего поколения, основанная на использовании микропроцессоров Alpha 21164 (разработка компании DEC-Compaq; выпускается также заводами фирм Intel и Samsung) с производительностью до 1-2 Гопер/с и присоединенной оперативной памятью объемом 0,1-2 Гбайт. Система МВС-1000 с производительностью до 1 Tфлоп состоит из 8 стоек (512 узлов). МВС-1000 - система третьего поколения, основанная на использовании микропроцессоров Alpha 21164 (разработка компании DEC-Compaq; выпускается также заводами фирм Intel и Samsung) с производительностью до 1-2 Гопер/с и присоединенной оперативной памятью объемом 0,1-2 Гбайт. Система МВС-1000 с производительностью до 1 Tфлоп состоит из 8 стоек (512 узлов).

Слайд 6

Описание слайда:

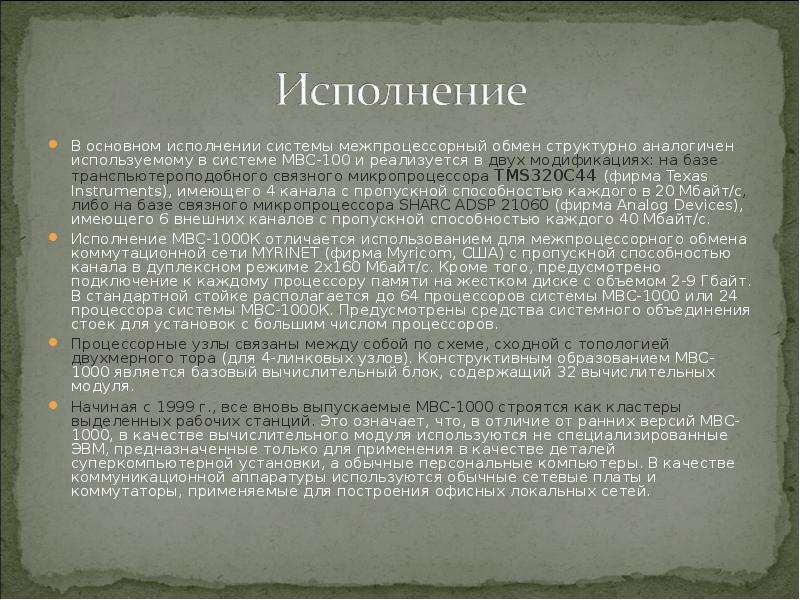

В основном исполнении системы межпроцессорный обмен структурно аналогичен используемому в системе МВС-100 и реализуется в двух модификациях: на базе транспьютероподобного связного микропроцессора TMS320C44 (фирма Texas Instruments), имеющего 4 канала с пропускной способностью каждого в 20 Мбайт/с, либо на базе связного микропроцессора SHARC ADSP 21060 (фирма Analog Devices), имеющего 6 внешних каналов с пропускной способностью каждого 40 Мбайт/с. В основном исполнении системы межпроцессорный обмен структурно аналогичен используемому в системе МВС-100 и реализуется в двух модификациях: на базе транспьютероподобного связного микропроцессора TMS320C44 (фирма Texas Instruments), имеющего 4 канала с пропускной способностью каждого в 20 Мбайт/с, либо на базе связного микропроцессора SHARC ADSP 21060 (фирма Analog Devices), имеющего 6 внешних каналов с пропускной способностью каждого 40 Мбайт/с. Исполнение МВС-1000К отличается использованием для межпроцессорного обмена коммутационной сети MYRINET (фирма Myricom, США) с пропускной способностью канала в дуплексном режиме 2x160 Мбайт/с. Кроме того, предусмотрено подключение к каждому процессору памяти на жестком диске с объемом 2-9 Гбайт. В стандартной стойке располагается до 64 процессоров системы МВС-1000 или 24 процессора системы МВС-1000К. Предусмотрены средства системного объединения стоек для установок с большим числом процессоров. Процессорные узлы связаны между собой по схеме, сходной с топологией двухмерного тора (для 4-линковых узлов). Конструктивным образованием МВС-1000 является базовый вычислительный блок, содержащий 32 вычислительных модуля. Начиная с 1999 г., все вновь выпускаемые МВС-1000 строятся как кластеры выделенных рабочих станций. Это означает, что, в отличие от ранних версий МВС-1000, в качестве вычислительного модуля используются не специализированные ЭВМ, предназначенные только для применения в качестве деталей суперкомпьютерной установки, а обычные персональные компьютеры. В качестве коммуникационной аппаратуры используются обычные сетевые платы и коммутаторы, применяемые для построения офисных локальных сетей.

Слайд 7

Описание слайда:

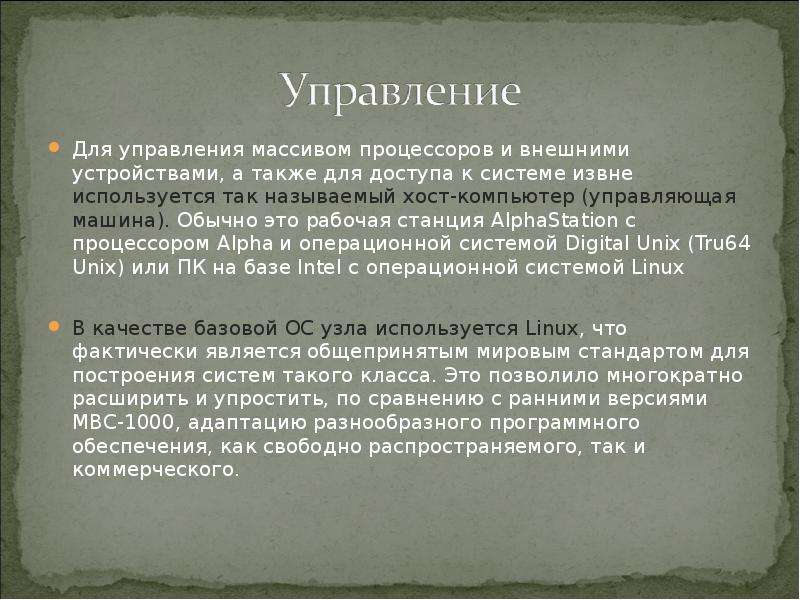

Для управления массивом процессоров и внешними устройствами, а также для доступа к системе извне используется так называемый хост-компьютер (управляющая машина). Обычно это рабочая станция AlphaStation с процессором Alpha и операционной системой Digital Unix (Tru64 Unix) или ПК на базе Intel с операционной системой Linux Для управления массивом процессоров и внешними устройствами, а также для доступа к системе извне используется так называемый хост-компьютер (управляющая машина). Обычно это рабочая станция AlphaStation с процессором Alpha и операционной системой Digital Unix (Tru64 Unix) или ПК на базе Intel с операционной системой Linux В качестве базовой ОС узла используется Linux, что фактически является общепринятым мировым стандартом для построения систем такого класса. Это позволило многократно расширить и упростить, по сравнению с ранними версиями МВС-1000, адаптацию разнообразного программного обеспечения, как свободно распространяемого, так и коммерческого.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

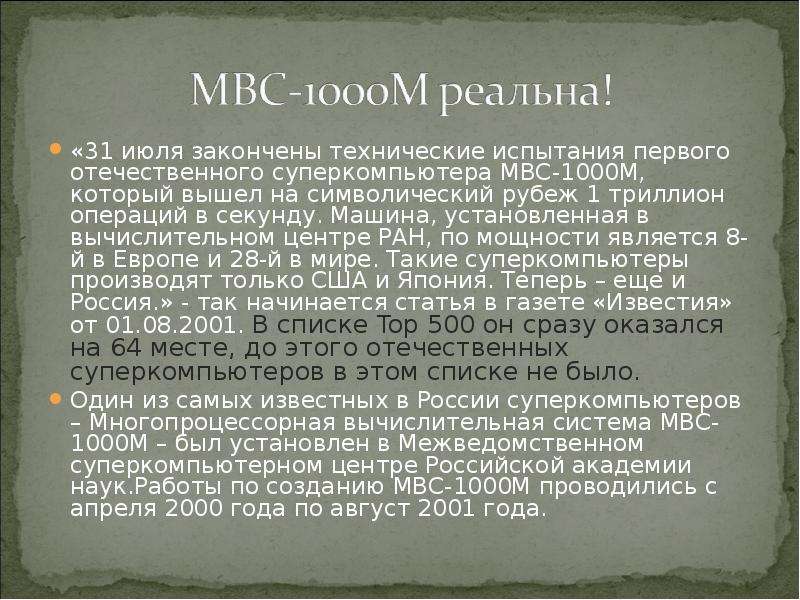

«31 июля закончены технические испытания первого отечественного суперкомпьютера МВС-1000М, который вышел на символический рубеж 1 триллион операций в секунду. Машина, установленная в вычислительном центре РАН, по мощности является 8-й в Европе и 28-й в мире. Такие суперкомпьютеры производят только США и Япония. Теперь – еще и Россия.» - так начинается статья в газете «Известия» от 01.08.2001. В списке Top 500 он сразу оказался на 64 месте, до этого отечественных суперкомпьютеров в этом списке не было. «31 июля закончены технические испытания первого отечественного суперкомпьютера МВС-1000М, который вышел на символический рубеж 1 триллион операций в секунду. Машина, установленная в вычислительном центре РАН, по мощности является 8-й в Европе и 28-й в мире. Такие суперкомпьютеры производят только США и Япония. Теперь – еще и Россия.» - так начинается статья в газете «Известия» от 01.08.2001. В списке Top 500 он сразу оказался на 64 месте, до этого отечественных суперкомпьютеров в этом списке не было. Один из самых известных в России суперкомпьютеров – Многопроцессорная вычислительная система МВС-1000М – был установлен в Межведомственном суперкомпьютерном центре Российской академии наук.Работы по созданию МВС-1000М проводились с апреля 2000 года по август 2001 года.

Слайд 11

Описание слайда:

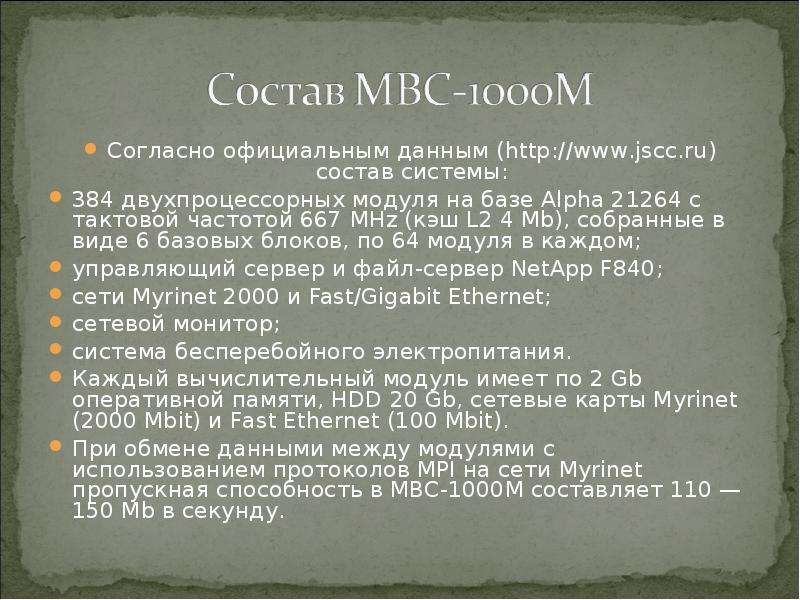

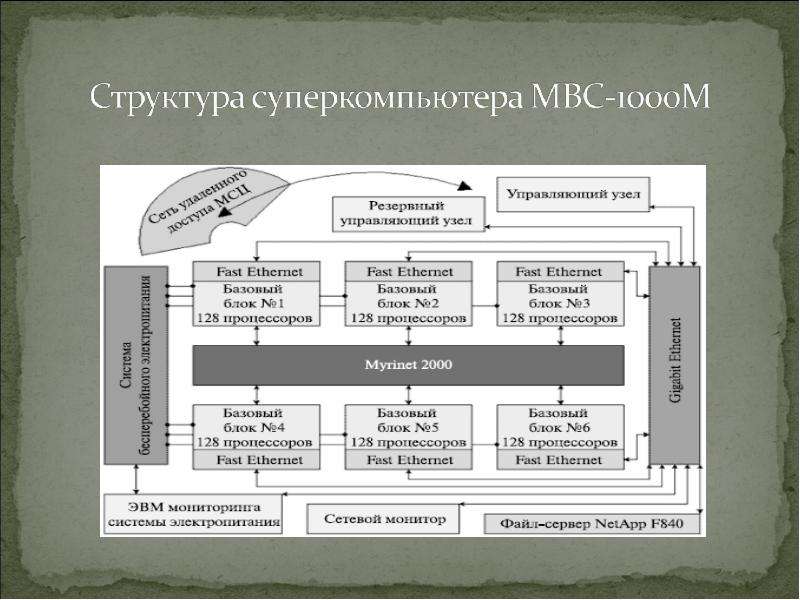

Согласно официальным данным ( состав системы: Согласно официальным данным ( состав системы: 384 двухпроцессорных модуля на базе Alpha 21264 с тактовой частотой 667 MHz (кэш L2 4 Mb), собранные в виде 6 базовых блоков, по 64 модуля в каждом; управляющий сервер и файл-сервер NetApp F840; сети Myrinet 2000 и Fast/Gigabit Ethernet; сетевой монитор; система бесперебойного электропитания. Каждый вычислительный модуль имеет по 2 Gb оперативной памяти, HDD 20 Gb, сетевые карты Myrinet (2000 Mbit) и Fast Ethernet (100 Mbit). При обмене данными между модулями с использованием протоколов MPI на сети Myrinet пропускная способность в МВС-1000М составляет 110 — 150 Mb в секунду.

Слайд 12

Описание слайда:

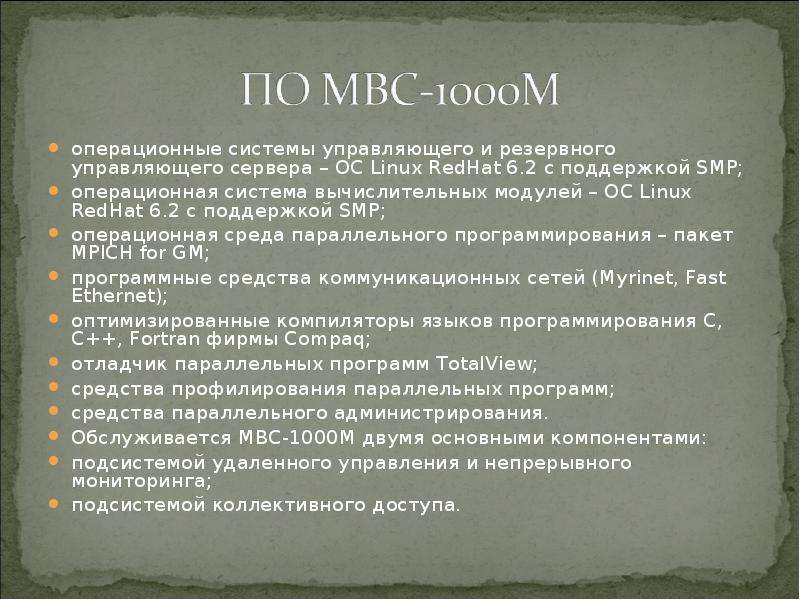

операционные системы управляющего и резервного управляющего сервера – ОС Linux RedHat 6.2 с поддержкой SMP; операционные системы управляющего и резервного управляющего сервера – ОС Linux RedHat 6.2 с поддержкой SMP; операционная система вычислительных модулей – ОС Linux RedHat 6.2 с поддержкой SMP; операционная среда параллельного программирования – пакет MPICH for GM; программные средства коммуникационных сетей (Myrinet, Fast Ethernet); оптимизированные компиляторы языков программирования С, C++, Fortran фирмы Compaq; отладчик параллельных программ TotalView; средства профилирования параллельных программ; средства параллельного администрирования. Обслуживается МВС-1000М двумя основными компонентами: подсистемой удаленного управления и непрерывного мониторинга; подсистемой коллективного доступа.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

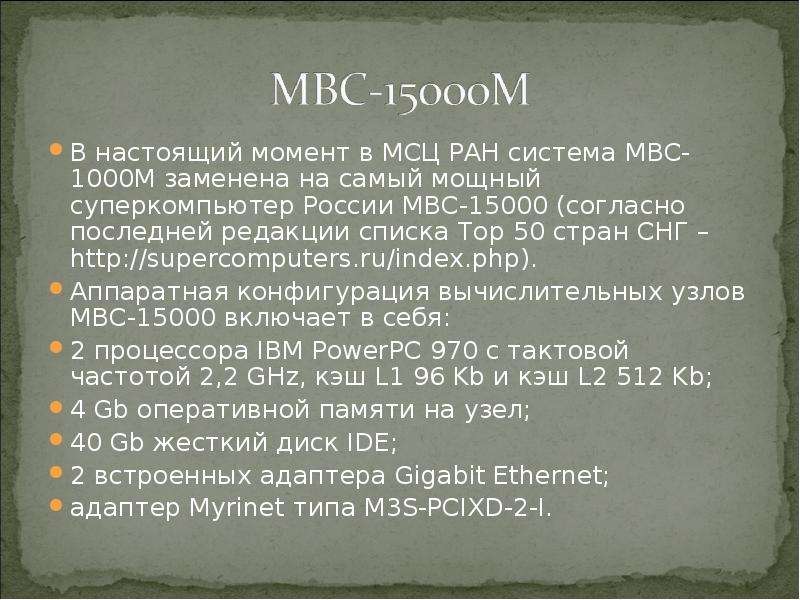

В настоящий момент в МСЦ РАН система МВС-1000М заменена на самый мощный суперкомпьютер России МВС-15000 (согласно последней редакции списка Top 50 стран СНГ – В настоящий момент в МСЦ РАН система МВС-1000М заменена на самый мощный суперкомпьютер России МВС-15000 (согласно последней редакции списка Top 50 стран СНГ – Аппаратная конфигурация вычислительных узлов МВС-15000 включает в себя: 2 процессора IBM PowerPC 970 с тактовой частотой 2,2 GHz, кэш L1 96 Kb и кэш L2 512 Kb; 4 Gb оперативной памяти на узел; 40 Gb жесткий диск IDE; 2 встроенных адаптера Gigabit Ethernet; адаптер Myrinet типа M3S-PCIXD-2-I.

Слайд 15

Описание слайда:

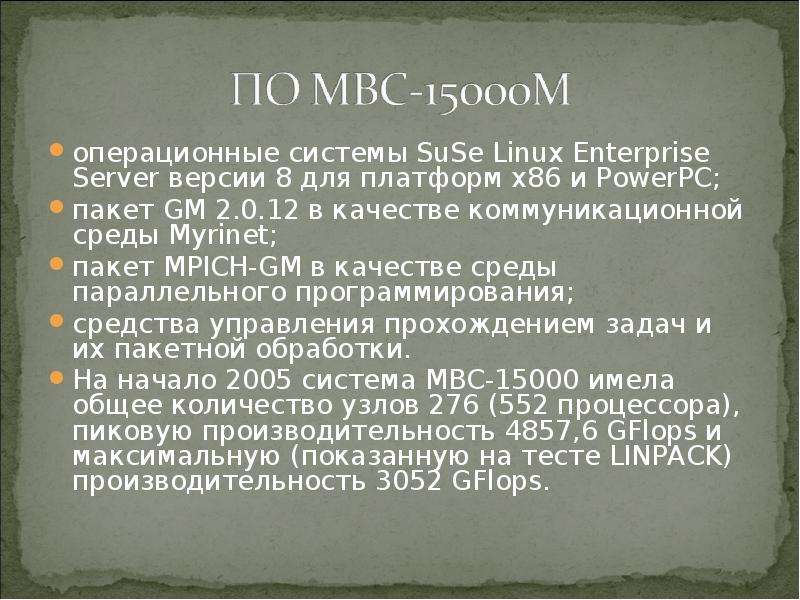

операционные системы SuSe Linux Enterprise Server версии 8 для платформ x86 и PowerPC; операционные системы SuSe Linux Enterprise Server версии 8 для платформ x86 и PowerPC; пакет GM 2.0.12 в качестве коммуникационной среды Myrinet; пакет MPICH-GM в качестве среды параллельного программирования; средства управления прохождением задач и их пакетной обработки. На начало 2005 система МВС-15000 имела общее количество узлов 276 (552 процессора), пиковую производительность 4857,6 GFlops и максимальную (показанную на тесте LINPACK) производительность 3052 GFlops.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

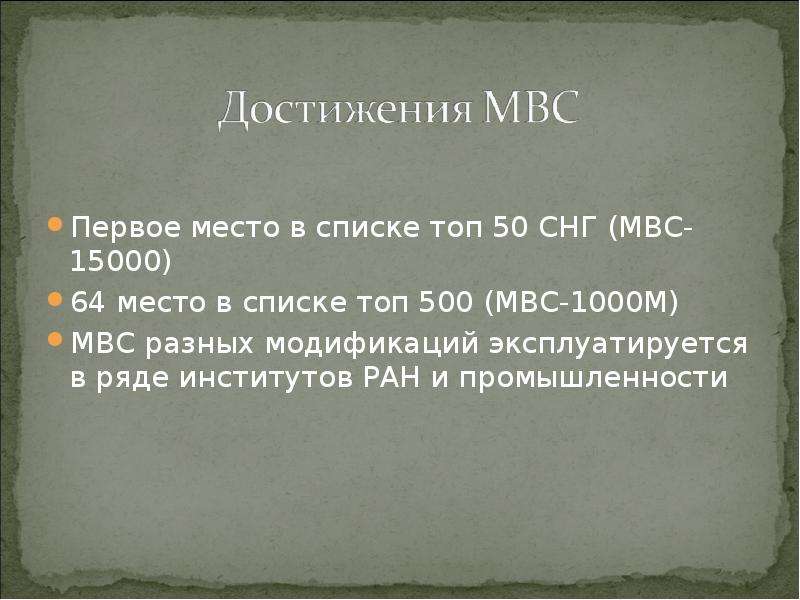

Первое место в списке топ 50 СНГ (МВС-15000) Первое место в списке топ 50 СНГ (МВС-15000) 64 место в списке топ 500 (МВС-1000М) МВС разных модификаций эксплуатируется в ряде институтов РАН и промышленности
