Слайд 1

Описание слайда:

Тема: Охлаждение

Слайд 2

Описание слайда:

В качестве охлаждающего агента используют воздух и воду, а для достижения низких температур - низкотемпературные агенты. В качестве охлаждающего агента используют воздух и воду, а для достижения низких температур - низкотемпературные агенты. Воздух применяется для естественного и искусственного охлаждения, например, с помощью вентилятора. При естественном охлаждении нагретый теплоноситель охлаждается за счет потерь тепла через стенки аппарата в окружающую среду. Искусственное охлаждение воздухом используют в поверхностных или смесительных теплообменниках. Охлаждение воздухом в поверхности теплообменника применяется редко из-за низкого коэффициента теплопередачи и значительного расхода электроэнергии при работе вентилятора.

Слайд 3

Описание слайда:

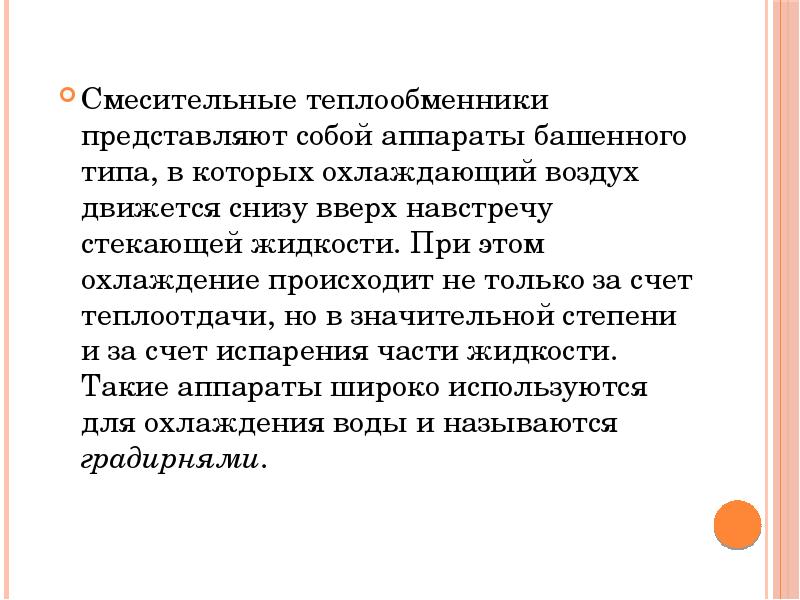

Смесительные теплообменники представляют собой аппараты башенного типа, в которых охлаждающий воздух движется снизу вверх навстречу стекающей жидкости. При этом охлаждение происходит не только за счет теплоотдачи, но в значительной степени и за счет испарения части жидкости. Такие аппараты широко используются для охлаждения воды и называются градирнями. Смесительные теплообменники представляют собой аппараты башенного типа, в которых охлаждающий воздух движется снизу вверх навстречу стекающей жидкости. При этом охлаждение происходит не только за счет теплоотдачи, но в значительной степени и за счет испарения части жидкости. Такие аппараты широко используются для охлаждения воды и называются градирнями.

Слайд 4

Описание слайда:

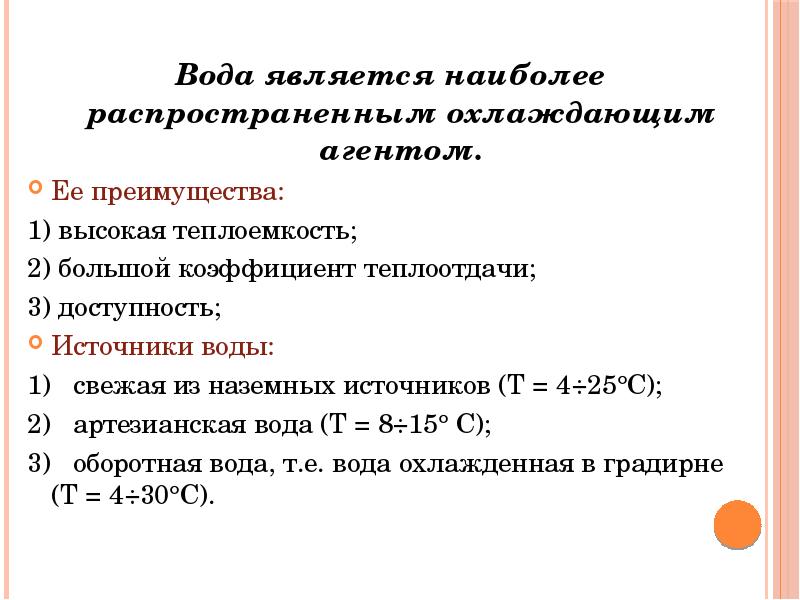

Вода является наиболее распространенным охлаждающим агентом. Вода является наиболее распространенным охлаждающим агентом. Ее преимущества: 1) высокая теплоемкость; 2) большой коэффициент теплоотдачи; 3) доступность; Источники воды: 1) свежая из наземных источников (Т = 4÷25°С); 2) артезианская вода (Т = 8÷15° С); 3) оборотная вода, т.е. вода охлажденная в градирне (Т = 4÷30°С).

Слайд 5

Описание слайда:

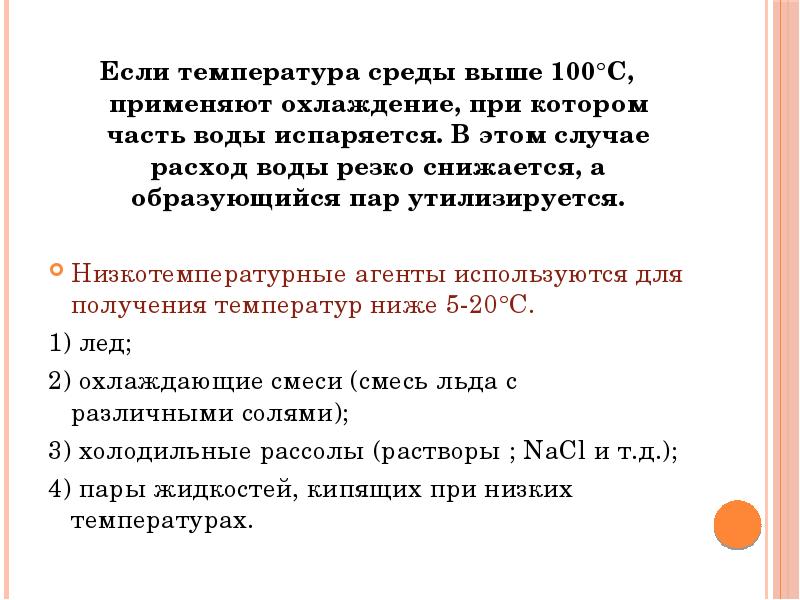

Если температура среды выше 100°С, применяют охлаждение, при котором часть воды испаряется. В этом случае расход воды резко снижается, а образующийся пар утилизируется. Если температура среды выше 100°С, применяют охлаждение, при котором часть воды испаряется. В этом случае расход воды резко снижается, а образующийся пар утилизируется. Низкотемпературные агенты используются для получения температур ниже 5-20°С. 1) лед; 2) охлаждающие смеси (смесь льда с различными солями); 3) холодильные рассолы (растворы ; NaCl и т.д.); 4) пары жидкостей, кипящих при низких температурах.

Слайд 6

Описание слайда:

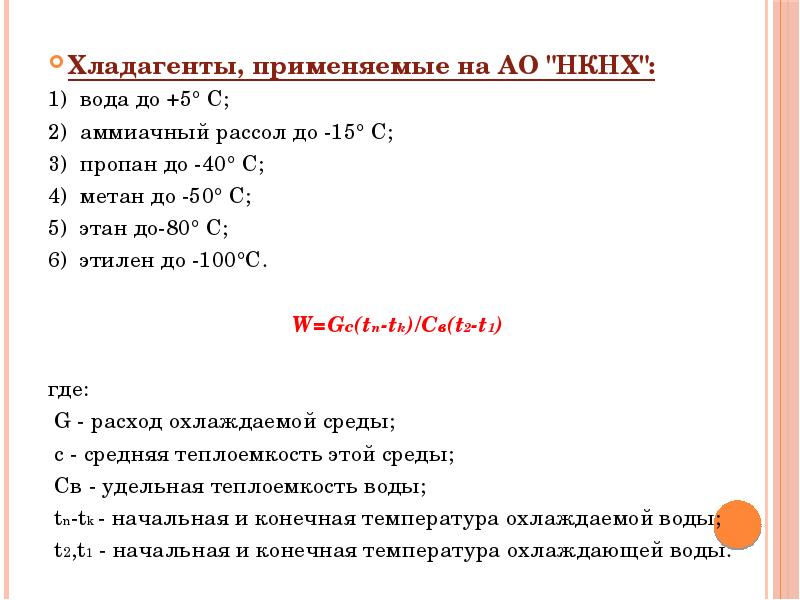

Хладагенты, применяемые на АО "НКНХ": Хладагенты, применяемые на АО "НКНХ": 1) вода до +5° С; 2) аммиачный рассол до -15° С; 3) пропан до -40° С; 4) метан до -50° С; 5) этан до-80° С; 6) этилен до -100°С. W=Gc(tn-tk)/Cв(t2-t1) где: G - расход охлаждаемой среды; с - средняя теплоемкость этой среды; Cв - удельная теплоемкость воды; tn-tk - начальная и конечная температура охлаждаемой воды; t2,t1 - начальная и конечная температура охлаждающей воды.

Слайд 7

Описание слайда:

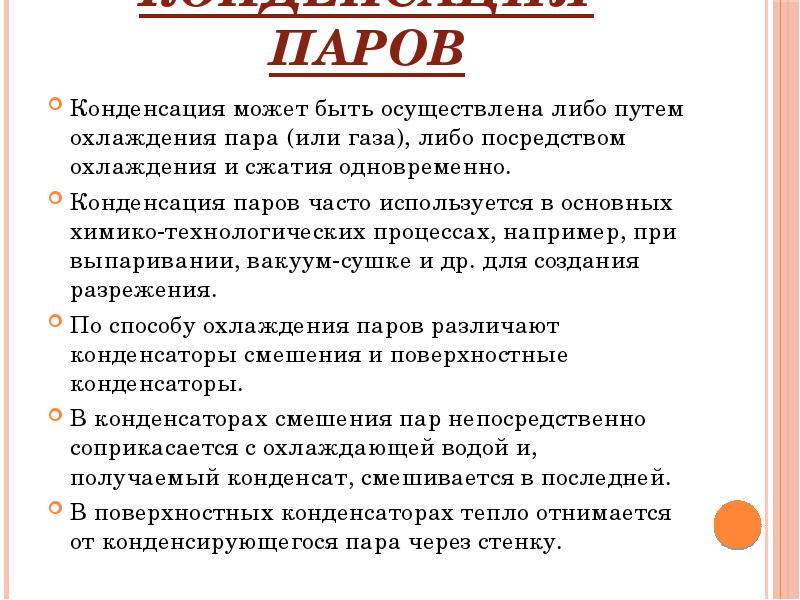

Конденсация паров Конденсация может быть осуществлена либо путем охлаждения пара (или газа), либо посредством охлаждения и сжатия одновременно. Конденсация паров часто используется в основных химико-технологических процессах, например, при выпаривании, вакуум-сушке и др. для создания разрежения. По способу охлаждения паров различают конденсаторы смешения и поверхностные конденсаторы. В конденсаторах смешения пар непосредственно соприкасается с охлаждающей водой и, получаемый конденсат, смешивается в последней. В поверхностных конденсаторах тепло отнимается от конденсирующегося пара через стенку.

Слайд 8

Описание слайда:

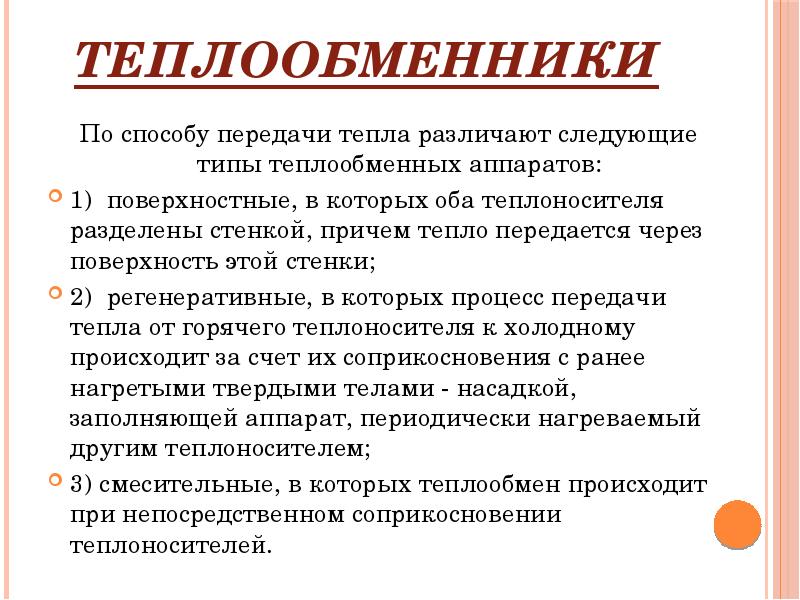

Теплообменники По способу передачи тепла различают следующие типы теплообменных аппаратов: 1) поверхностные, в которых оба теплоносителя разделены стенкой, причем тепло передается через поверхность этой стенки; 2) регенеративные, в которых процесс передачи тепла от горячего теплоносителя к холодному происходит за счет их соприкосновения с ранее нагретыми твердыми телами - насадкой, заполняющей аппарат, периодически нагреваемый другим теплоносителем; 3) смесительные, в которых теплообмен происходит при непосредственном соприкосновении теплоносителей.

Слайд 9

Описание слайда:

Кожухотрубные теплообменники Теплообменник жесткой конструкции состоит из корпуса-1 и приваренных к нему трубных решеток-2 с пучком труб-3. Выступающие из корпуса части решеток являются одновременно фланцами-5, к которым на прокладках и болтах крепятся сферические или плоские днища-4. Теплообменники крепятся на лапах-7.

Слайд 10

Описание слайда:

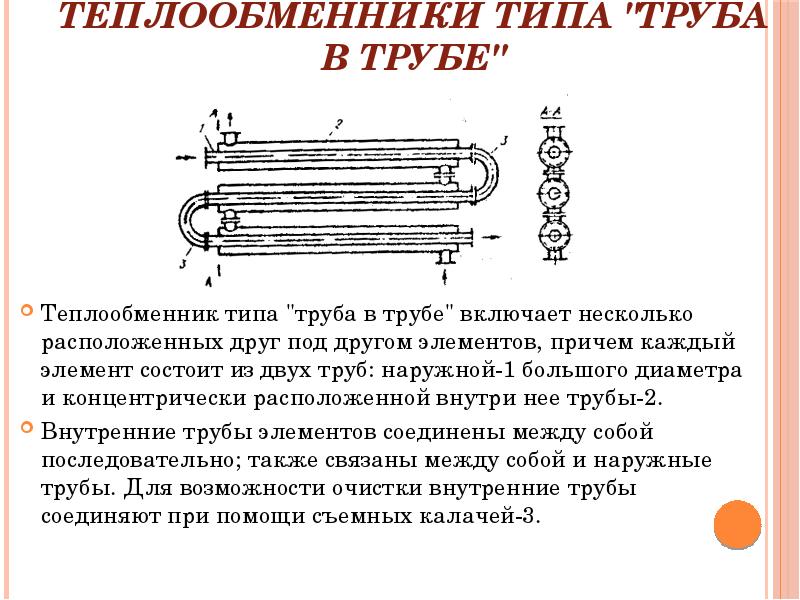

Теплообменники типа "труба в трубе" Теплообменник типа "труба в трубе" включает несколько расположенных друг под другом элементов, причем каждый элемент состоит из двух труб: наружной-1 большого диаметра и концентрически расположенной внутри нее трубы-2. Внутренние трубы элементов соединены между собой последовательно; также связаны между собой и наружные трубы. Для возможности очистки внутренние трубы соединяют при помощи съемных калачей-3.

Слайд 11

Описание слайда:

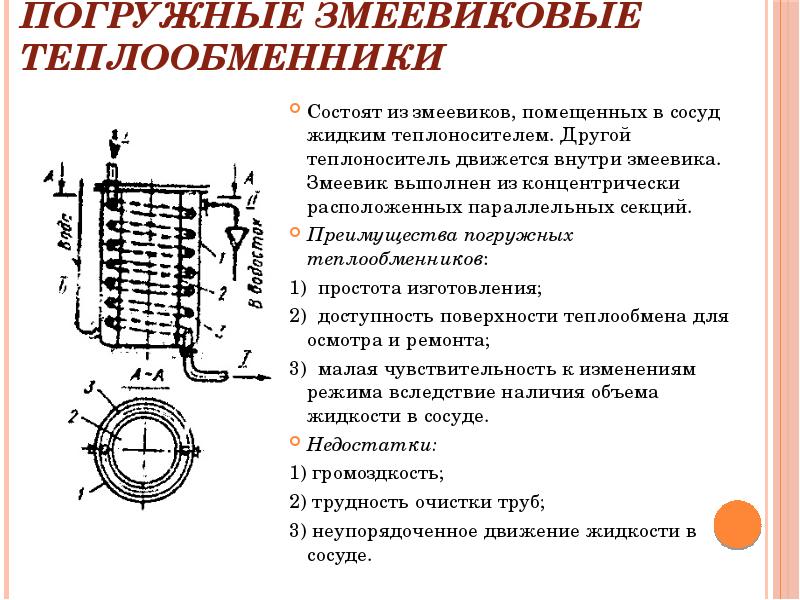

Погружные змеевиковые теплообменники Состоят из змеевиков, помещенных в сосуд жидким теплоносителем. Другой теплоноситель движется внутри змеевика. Змеевик выполнен из концентрически расположенных параллельных секций. Преимущества погружных теплообменников: 1) простота изготовления; 2) доступность поверхности теплообмена для осмотра и ремонта; 3) малая чувствительность к изменениям режима вследствие наличия объема жидкости в сосуде. Недостатки: 1) громоздкость; 2) трудность очистки труб; 3) неупорядоченное движение жидкости в сосуде.

Слайд 12

Описание слайда:

Спиральные теплообменники Состоят из двух спиральных каналов прямоугольного сечения,; по которым движутся теплюносители-1,2. Каналы образуются тонкими металлическими листами-1,2, которые служат поверхностью теплообмена. Внутренние концы спиралей соединены разделительной перегородкой-3. Система каналов закрыта с торцов крышками-3.

Слайд 13

Описание слайда:

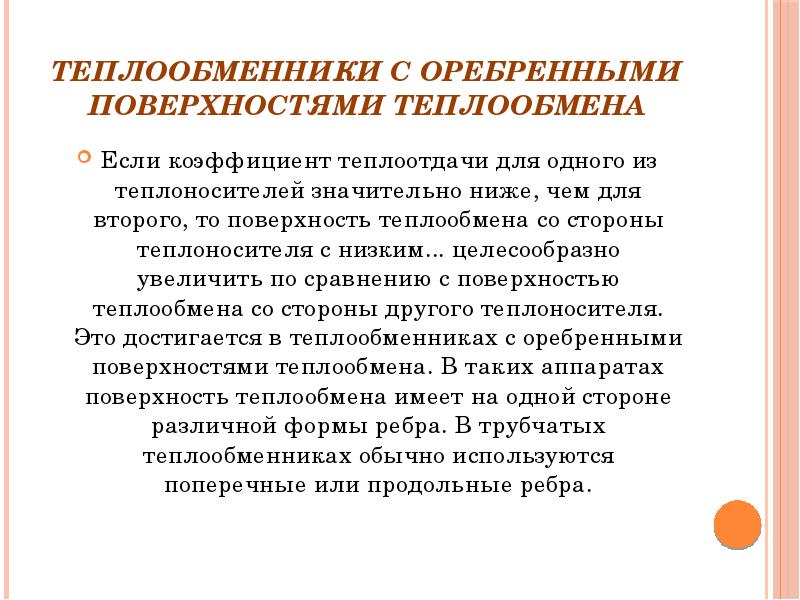

Теплообменники с оребренными поверхностями теплообмена Если коэффициент теплоотдачи для одного из теплоносителей значительно ниже, чем для второго, то поверхность теплообмена со стороны теплоносителя с низким... целесообразно увеличить по сравнению с поверхностью теплообмена со стороны другого теплоносителя. Это достигается в теплообменниках с оребренными поверхностями теплообмена. В таких аппаратах поверхность теплообмена имеет на одной стороне различной формы ребра. В трубчатых теплообменниках обычно используются поперечные или продольные ребра.
