УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО) ЛЕКЦИЯ № 2 ПЕРЕДАТОЧНЫЕ МЕХАНИЗМЫ Манаков В. П. Факультет электронных аппаратов, кафедра...
Описание слайда:
УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО) ЛЕКЦИЯ № 2 ПЕРЕДАТОЧНЫЕ МЕХАНИЗМЫ Манаков В. П. Факультет электронных аппаратов, кафедра инженерной и компьютерной графики, ХНУРЭ

Слайд 2


План лекции 2.1 Зубчатые механизмы, назначение, классификация 2.2. Параметры прямозубых цилиндрических колес 2.3 Передаточное отношение. Основная...
Описание слайда:
План лекции 2.1 Зубчатые механизмы, назначение, классификация 2.2. Параметры прямозубых цилиндрических колес 2.3 Передаточное отношение. Основная теорема зацепления 2.4. Эвольвентные цилиндрические передачи

Слайд 3

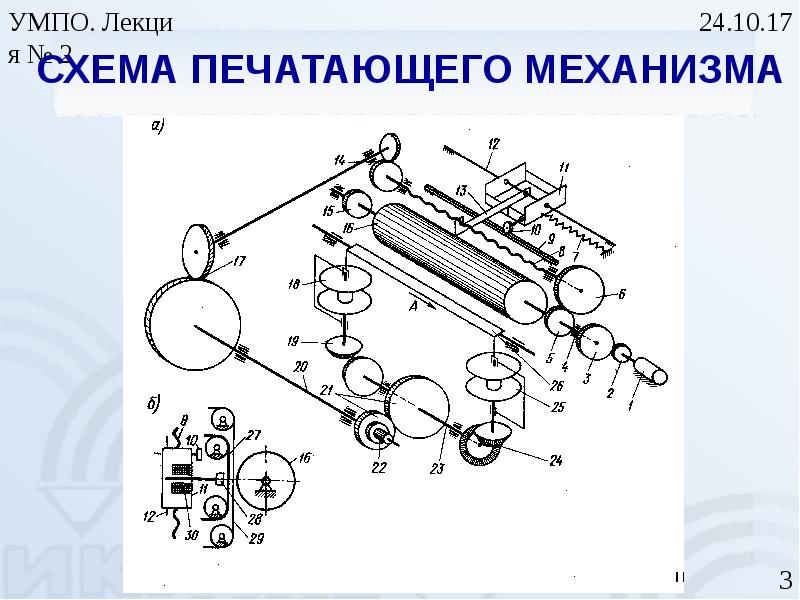

СХЕМА ПЕЧАТАЮЩЕГО МЕХАНИЗМА
Описание слайда:
СХЕМА ПЕЧАТАЮЩЕГО МЕХАНИЗМА

Слайд 4


ДОСТОИНСТВА ЗУБЧАТЫХ ПЕРЕДАЧ относительно малые габариты; постоянство передаточного отношения (2 ÷ 7) для круглых колес или его изменение по...
Описание слайда:
ДОСТОИНСТВА ЗУБЧАТЫХ ПЕРЕДАЧ относительно малые габариты; постоянство передаточного отношения (2 ÷ 7) для круглых колес или его изменение по заданному закону для специальных видов; высокий коэффициент полезного действия (0,92÷0,94); высокая долговечность и надежность работы.

Слайд 5


НЕДОСТАТКИ Повышенная шумность при больших скоростях (более 6 м/с); высокие требования к точности изготовления.
Описание слайда:
НЕДОСТАТКИ Повышенная шумность при больших скоростях (более 6 м/с); высокие требования к точности изготовления.

Слайд 6


ВИДЫ ЗУБЧАТЫХ ПЕРЕДАЧ
Описание слайда:
ВИДЫ ЗУБЧАТЫХ ПЕРЕДАЧ

Слайд 7


Параметры прямозубых цилиндрических колес
Описание слайда:
Параметры прямозубых цилиндрических колес

Слайд 8


МОДУЛЬ ЗАЦЕПЛЕНИЯ
Описание слайда:
МОДУЛЬ ЗАЦЕПЛЕНИЯ

Слайд 9


СТАНДАРТНЫЕ ЗНАЧЕНИЯ МОДУЛЕЙ ГОСТ 9563-60 (СТ СЭВ 310-76)
Описание слайда:
СТАНДАРТНЫЕ ЗНАЧЕНИЯ МОДУЛЕЙ ГОСТ 9563-60 (СТ СЭВ 310-76)

Слайд 10


Межосевое расстояние
Описание слайда:
Межосевое расстояние

Слайд 11


ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ
Описание слайда:
ПЕРЕДАТОЧНОЕ ОТНОШЕНИЕ

Слайд 12


Передаточные механизмы, слайд №12
Описание слайда:

Слайд 13

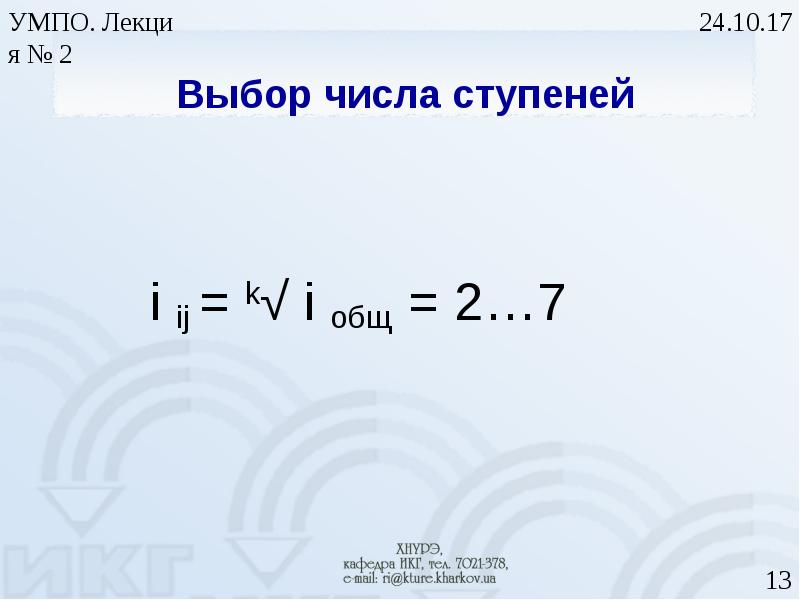

Выбор числа ступеней i ij = k√ i общ = 2…7
Описание слайда:
Выбор числа ступеней i ij = k√ i общ = 2…7

Слайд 14


ОСНОВНАЯ ТЕОРЕМА ЗАЦЕПЛЕНИЯ
Описание слайда:
ОСНОВНАЯ ТЕОРЕМА ЗАЦЕПЛЕНИЯ

Слайд 15

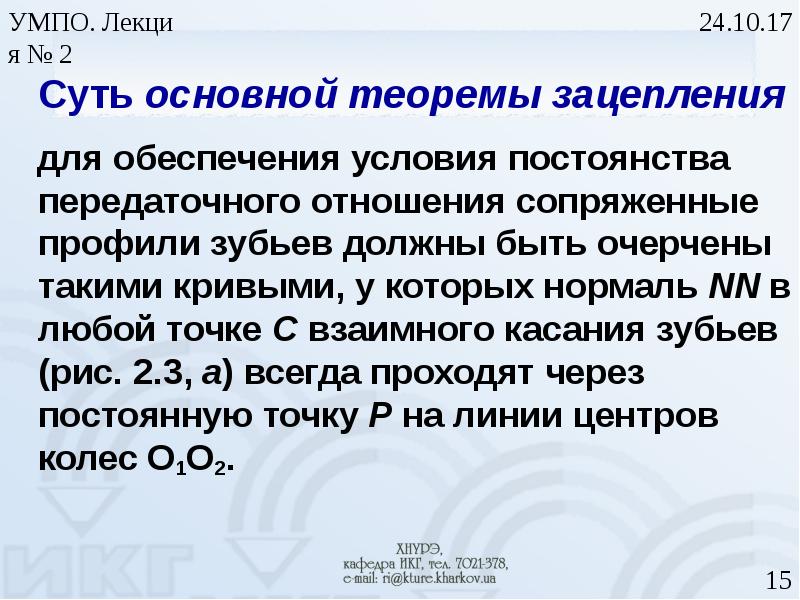

Суть основной теоремы зацепления для обеспечения условия постоянства передаточного отношения сопряженные профили зубьев должны быть очерчены такими...
Описание слайда:
Суть основной теоремы зацепления для обеспечения условия постоянства передаточного отношения сопряженные профили зубьев должны быть очерчены такими кривыми, у которых нормаль NN в любой точке С взаимного касания зубьев (рис. 2.3, а) всегда проходят через постоянную точку Р на линии центров колес О1О2.

Слайд 16


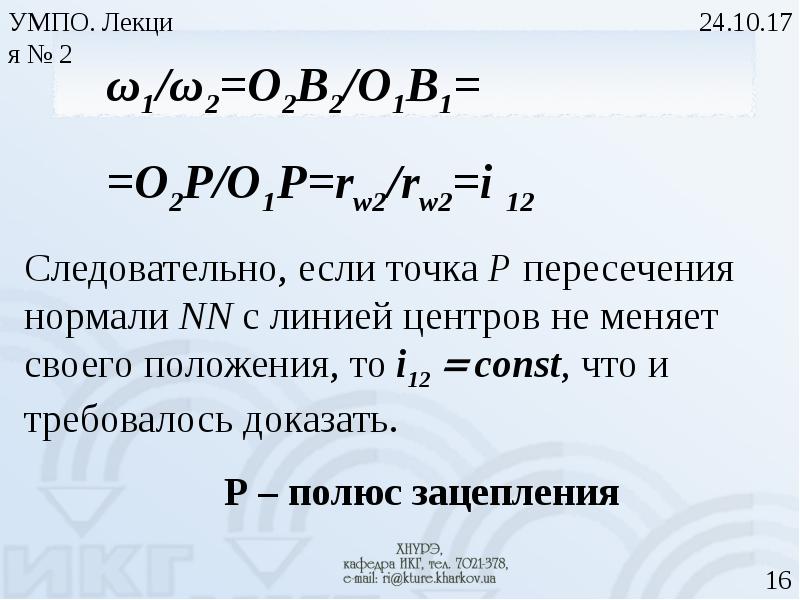

Передаточные механизмы, слайд №16
Описание слайда:

Слайд 17

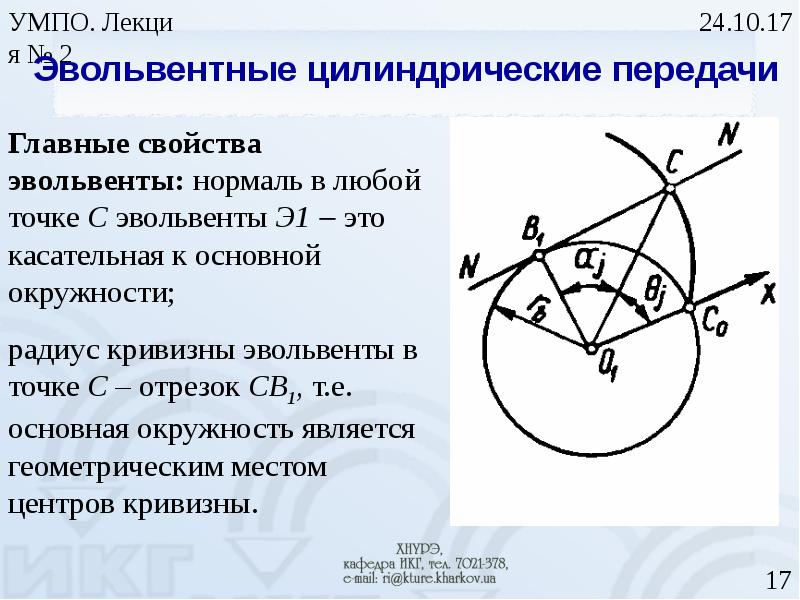

Эвольвентные цилиндрические передачи
Описание слайда:
Эвольвентные цилиндрические передачи

Слайд 18

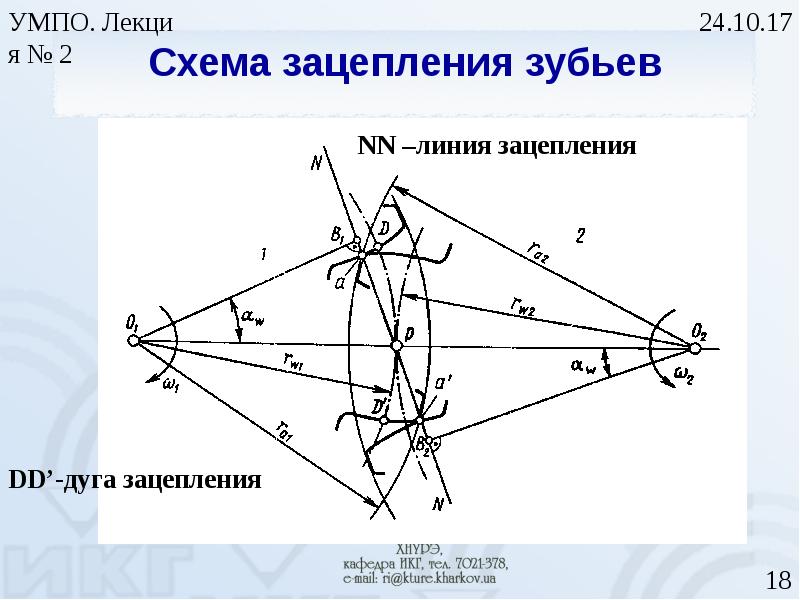

Схема зацепления зубьев
Описание слайда:
Схема зацепления зубьев

Слайд 19

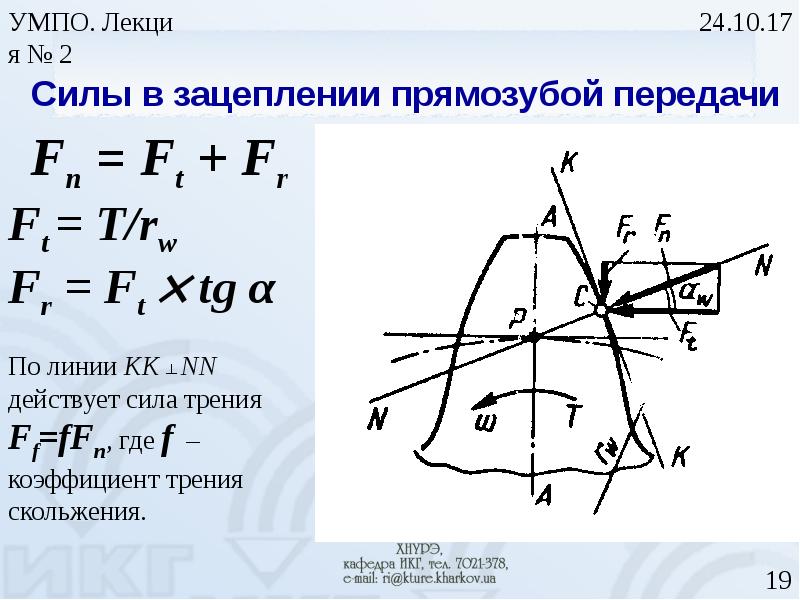

Силы в зацеплении прямозубой передачи
Описание слайда:
Силы в зацеплении прямозубой передачи

Слайд 20


РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П....
Описание слайда:
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П. – Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант) 2. Красковский Е. А., Дружинин Ю. А., Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1991. – 480 с.

Слайд 21

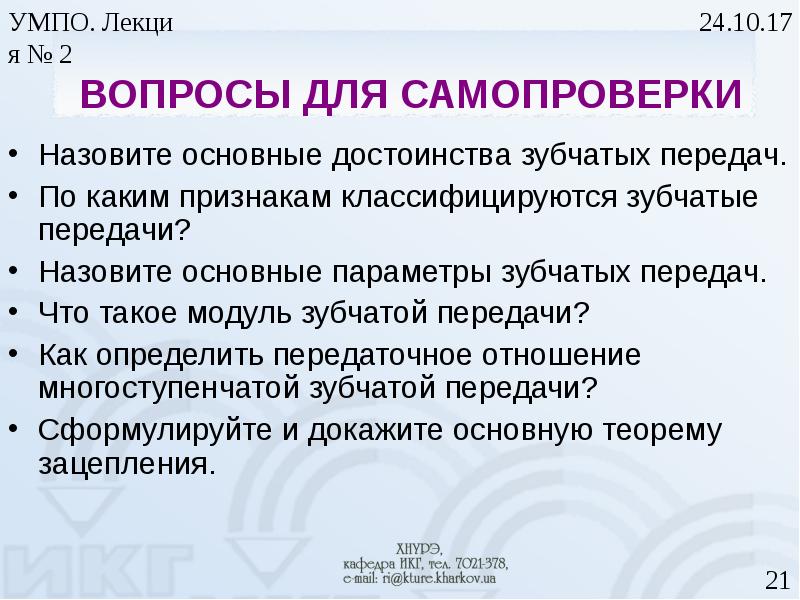

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ Назовите основные достоинства зубчатых передач. По каким признакам классифицируются зубчатые передачи? Назовите основные...
Описание слайда:
ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ Назовите основные достоинства зубчатых передач. По каким признакам классифицируются зубчатые передачи? Назовите основные параметры зубчатых передач. Что такое модуль зубчатой передачи? Как определить передаточное отношение многоступенчатой зубчатой передачи? Сформулируйте и докажите основную теорему зацепления.
