Слайд 1

Описание слайда:

Пересечение двух плоскостей Пересечение прямой с плоскостью Автор:Леонова О.Н.

Слайд 2

Описание слайда:

Пересечение плоскостей Две плоскости пересекаются по прямой. Чтобы построить линию пересечения плоскостей надо найти 2 общие точки.

Слайд 3

Описание слайда:

Пример 1. Построить линию пересечения двух плоских фигур . Пример 1. Построить линию пересечения двух плоских фигур . Плоскость α(ΔАВС) частного положения (ΔАВС┴ П1), плоскость β (ΔMNK) – общего положения.

Слайд 4

Описание слайда:

Пример 2. Построить линию пересечения плоскостей α(ΔАВС) и β(ΔDEF)-2 плоскости общего положения

Слайд 5

Описание слайда:

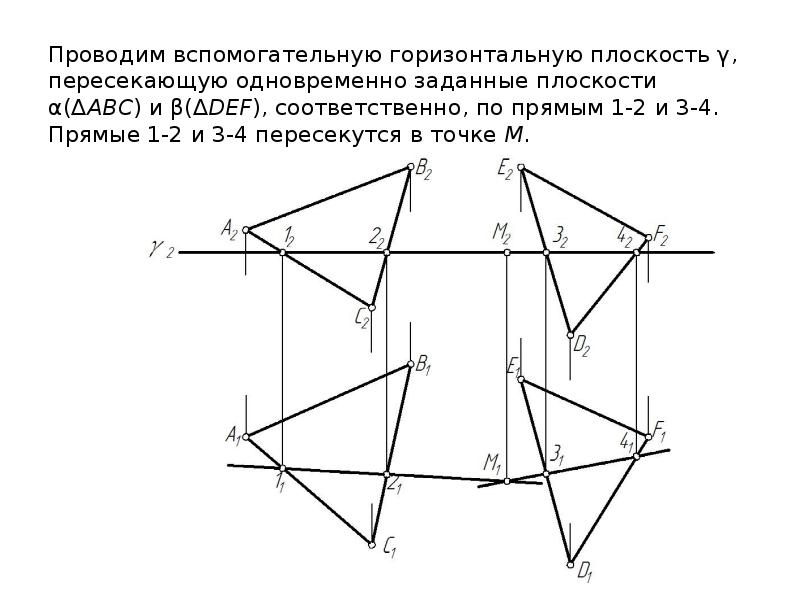

Проводим вспомогательную горизонтальную плоскость γ, пересекающую одновременно заданные плоскости α(ΔАВС) и β(ΔDEF), соответственно, по прямым 1-2 и 3-4. Прямые 1-2 и 3-4 пересекутся в точке М.

Слайд 6

Описание слайда:

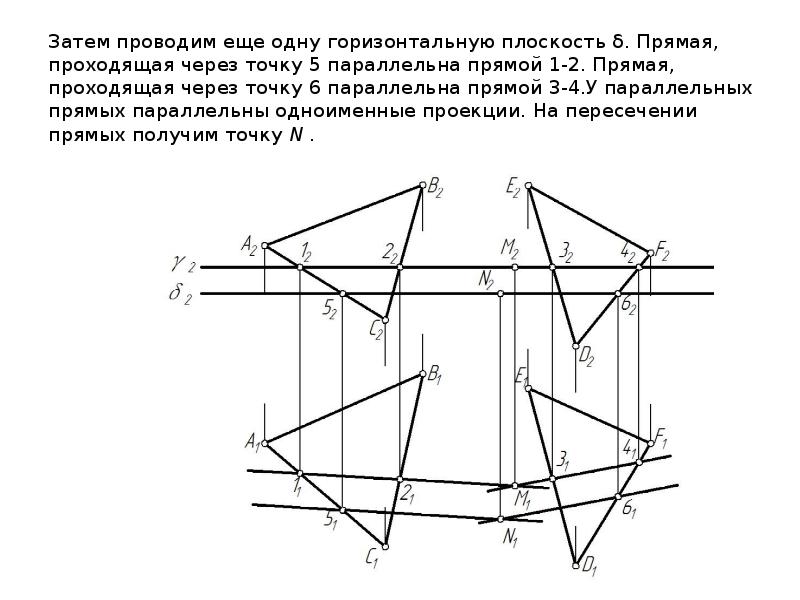

Затем проводим еще одну горизонтальную плоскость δ. Прямая, проходящая через точку 5 параллельна прямой 1-2. Прямая, проходящая через точку 6 параллельна прямой 3-4.У параллельных прямых параллельны одноименные проекции. На пересечении прямых получим точку N .

Слайд 7

Описание слайда:

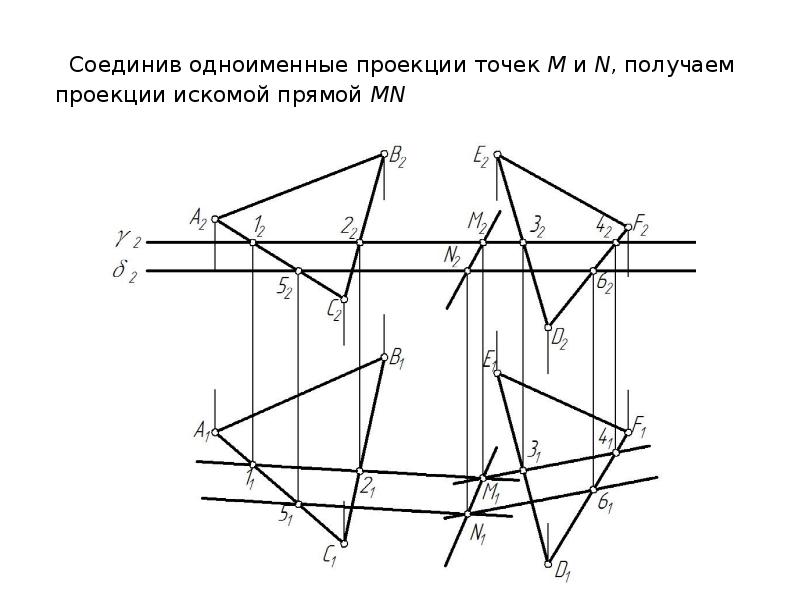

Соединив одноименные проекции точек М и N, получаем проекции искомой прямой МN

Слайд 8

Описание слайда:

Пример 3. Построить линию пересечения плоскостей α ║‖ П1 и β(f∩h)-общего положения

Слайд 9

Описание слайда:

Пересечение прямой линии с плоскостью

Слайд 10

Описание слайда:

Общий алгоритм определения точки пересечения прямой линии и плоскости

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Пример 1. Построить точку пересечения прямой l плоскостью α(а║‖b)

Слайд 13

Описание слайда:

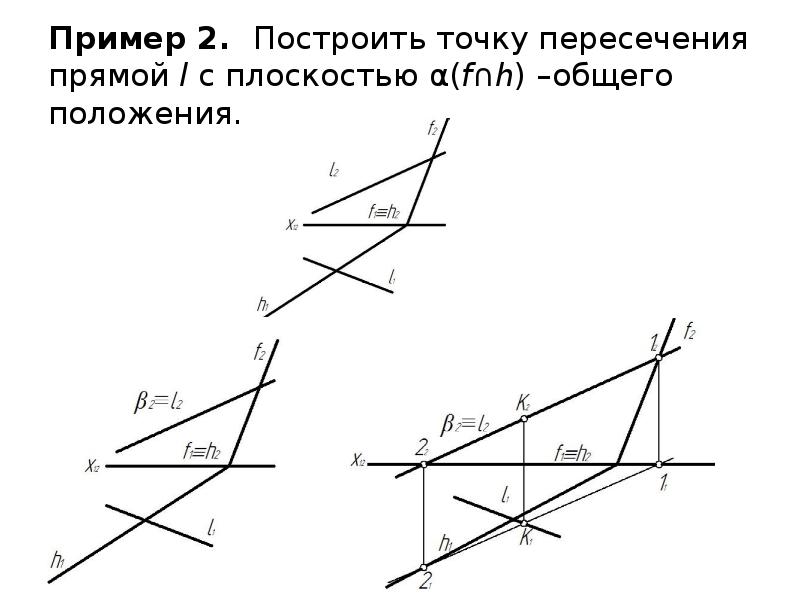

Пример 2. Построить точку пересечения прямой l с плоскостью α(f∩h) –общего положения.

Слайд 14

Описание слайда:

Пример 3. Построить точку пересечения прямой l с плоскостью α(ΔАВС)-частного положения Определить видимость прямой l

Слайд 15

Описание слайда:

Пример 4. Построить точку пересечения прямой l ┴П2 с плоскостью α(f∩h)-общего положения.

Слайд 16

Описание слайда:

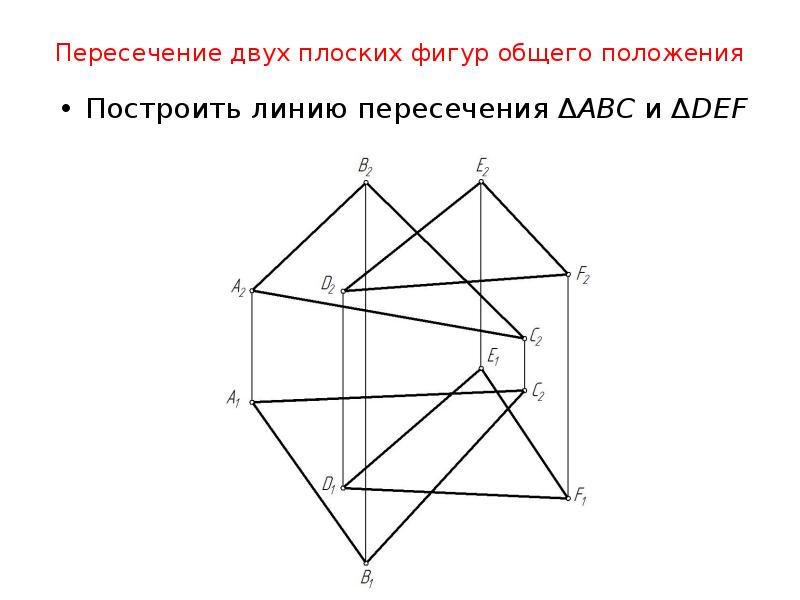

Пересечение двух плоских фигур общего положения Построить линию пересечения ΔАВС и ΔDEF

Слайд 17

Описание слайда:

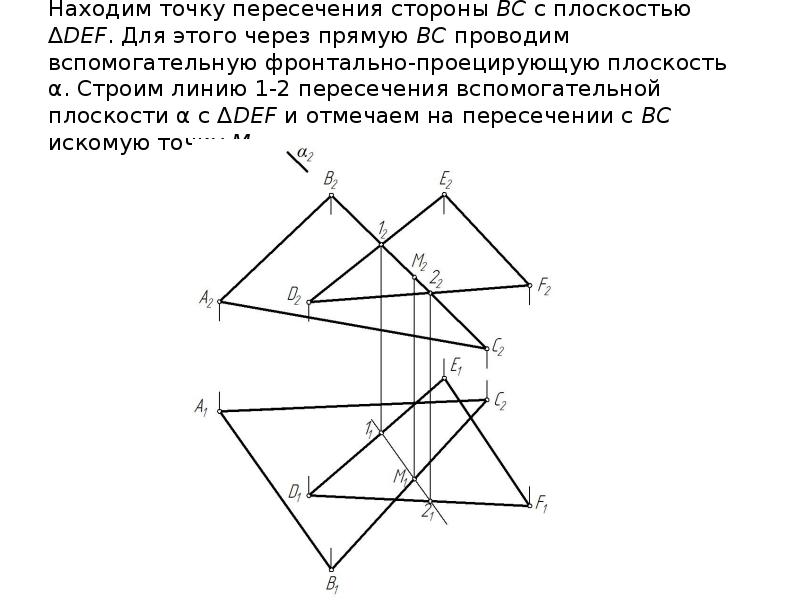

Находим точку пересечения стороны ВС с плоскостью ΔDEF. Для этого через прямую ВС проводим вспомогательную фронтально-проецирующую плоскость α. Строим линию 1-2 пересечения вспомогательной плоскости α с ΔDEF и отмечаем на пересечении с ВС искомую точку М

Слайд 18

Описание слайда:

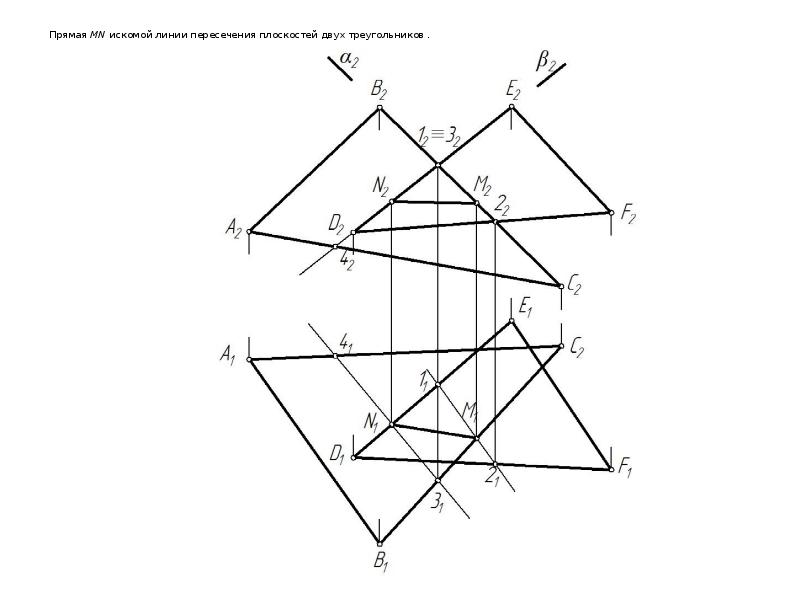

Через прямую DE проводим фронтально-проецирующую плоскость β. Строим линию 3-4 пересечения плоскости β с ΔАВС и отмечаем на пересечении с DE искомую точку N
