Слайд 1

Описание слайда:

Подготовка нефти

Слайд 2

Описание слайда:

Технологическая схема нефтедобывающего предприятия I – нефть; II - вода; III – газ 1- глубиннонасосные, 2- фонтанные, 3- газлифтные скважины; 4 – групповая измерительная установка; 7- сепарационная установка; 5- подогревающие печи; 8- сепарационные установки с откачкой или 9- ДНС; 10- концевые сепарационные установки; 11-УПСВ; 12-деэмульсационная установка; 13- горячевакуумная сепарация; 14- УУТН; 15, 16- компрессорные станции; 17-газоперерабатывающий завод; 6- газораспределительные пункты; 18- установка очистки пластовых вод; 21- КНС; 22- нагнетательные скважины; 19- водозаборные, 20- очистные сооружения

Слайд 3

Описание слайда:

Групповые измерительные установки 1- многоходовой переключатель; 2, 3- отсекатели расходомерной и выкидной линиях; 12- блок управления и индикации; 6- гидроциклонный измерительный сепаратор; 10- гидропривод; 5-измерительный трубопровод; 8- ТОР; 4- общий коллектор; 9, 11 – поплавковый регулятор; 7- кран; 13- манометр;

Слайд 4

Описание слайда:

Схема гидроциклонного двухъемкостного сепаратора 1– отвод газа; 2– жалюзийная насадка; 3– перфорированные сетки для улавливания капельной жидкости; 4- верхняя ёмкость сепаратора; 5- направляющий патрубок; 6- тангенциальный ввод газонефтянной смеси; 7- головка гидроциклона; 8- отбойный козырёк газа; 9- направляющая полка; 10- перегородка; 11- исполнительный механизм; 12- уголковые разбрызгиватели; 13- дренажная трубка; 14- нижняя ёмкость гидроциклона; 15- лоток

Слайд 5

Описание слайда:

Сепарационная установка с насосной откачкой 1- механический регулятор уровня; 6- регулирующий клапан; 5- электроконтактные манометры; 2- датчик предельного уровня; 4- задвижка с пневмоприводом; 7- турбинный счётчик; 3- манометр.

Слайд 6

Описание слайда:

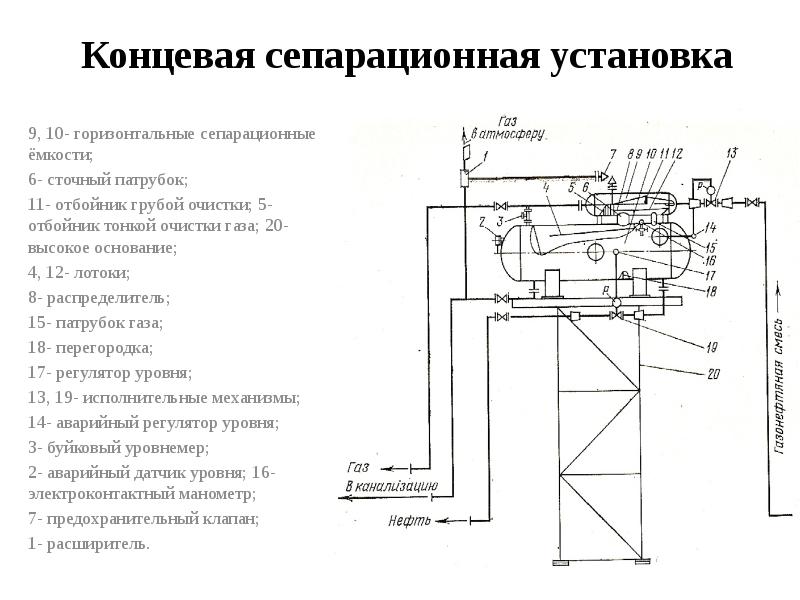

Концевая сепарационная установка 9, 10- горизонтальные сепарационные ёмкости; 6- сточный патрубок; 11- отбойник грубой очистки; 5- отбойник тонкой очистки газа; 20- высокое основание; 4, 12- лотоки; 8- распределитель; 15- патрубок газа; 18- перегородка; 17- регулятор уровня; 13, 19- исполнительные механизмы; 14- аварийный регулятор уровня; 3- буйковый уровнемер; 2- аварийный датчик уровня; 16- электроконтактный манометр; 7- предохранительный клапан; 1- расширитель.

Слайд 7

Описание слайда:

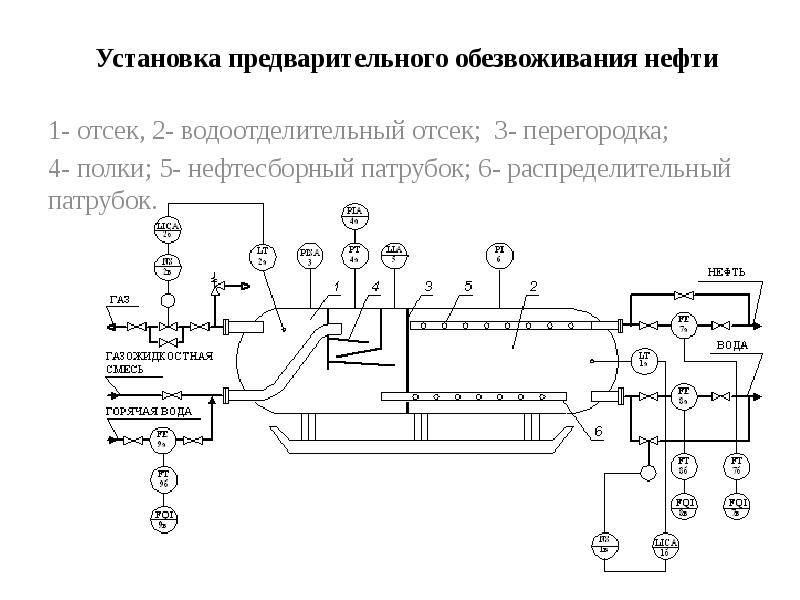

Установка предварительного обезвоживания нефти 1- отсек, 2- водоотделительный отсек; 3- перегородка; 4- полки; 5- нефтесборный патрубок; 6- распределительный патрубок.

Слайд 8

Описание слайда:

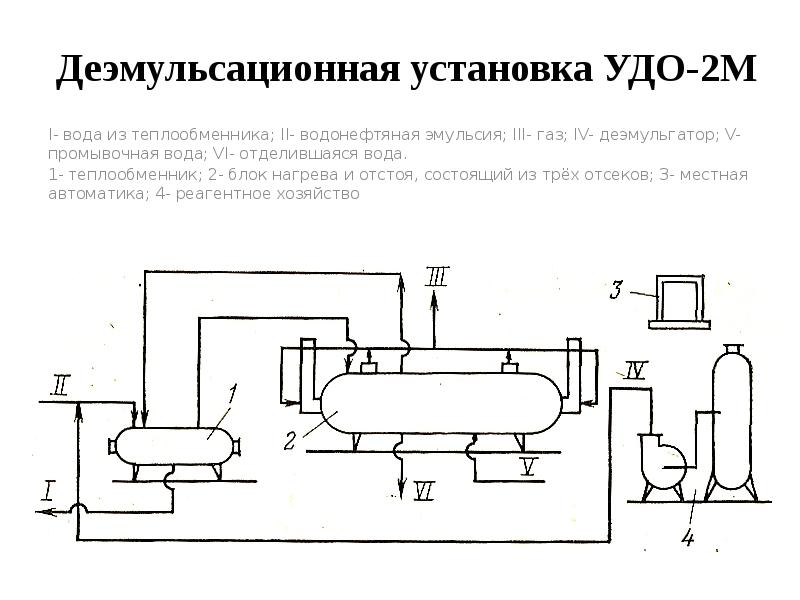

Деэмульсационная установка УДО-2М I- вода из теплообменника; II- водонефтяная эмульсия; III- газ; IV- деэмульгатор; V- промывочная вода; VI- отделившаяся вода. 1- теплообменник; 2- блок нагрева и отстоя, состоящий из трёх отсеков; 3- местная автоматика; 4- реагентное хозяйство

Слайд 9

Описание слайда:

Установка вакуумной горячей сепарации 1- ёмкость; 5- вакуумный компрессор; 2- перегородки; 3- полки; 4- каплеуловитель

Слайд 10

Описание слайда:

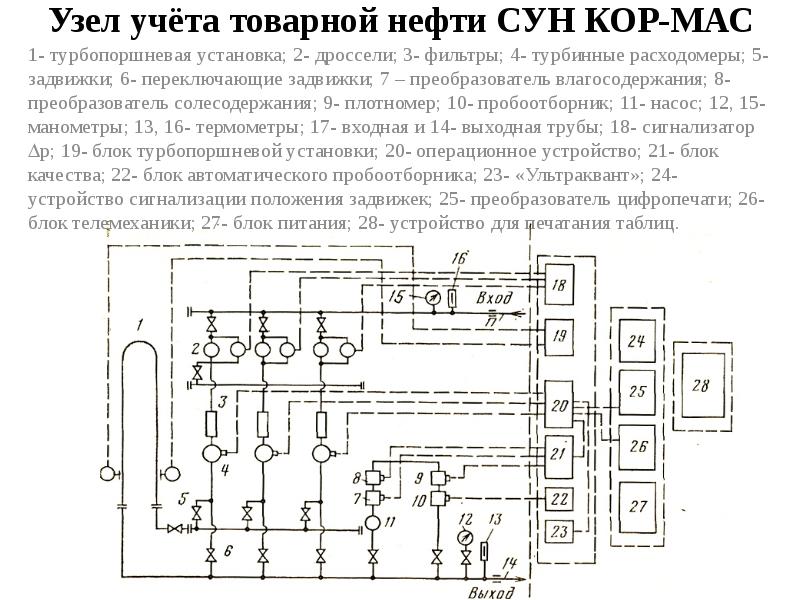

Узел учёта товарной нефти СУН КОР-МАС 1- турбопоршневая установка; 2- дроссели; 3- фильтры; 4- турбинные расходомеры; 5- задвижки; 6- переключающие задвижки; 7 – преобразователь влагосодержания; 8- преобразователь солесодержания; 9- плотномер; 10- пробоотборник; 11- насос; 12, 15- манометры; 13, 16- термометры; 17- входная и 14- выходная трубы; 18- сигнализатор р; 19- блок турбопоршневой установки; 20- операционное устройство; 21- блок качества; 22- блок автоматического пробоотборника; 23- «Ультраквант»; 24- устройство сигнализации положения задвижек; 25- преобразователь цифропечати; 26- блок телемеханики; 27- блок питания; 28- устройство для печатания таблиц.

Слайд 11

Описание слайда:

Подогревающие печи ПТБ-10 1  форсунка; 2  настильная стенка; 3  камера радиации (топочная камера); 4  камера конвекции; 5  дымовая труба; 6  змеевик конвекционных труб; 7  змеевик радиантных труб; 8  футеровка. Потоки: I – вход сырья; II - выход сырья; III – газо-воздушная смесь; IV – дымовые газы.

Слайд 12

Описание слайда:

Горизонтальный электродегидратор ЭГ-200-10 1 – корпус; 2 – изолятор; 3 – верхний электрод; 4 – нижний электрод; 5 – сборник обессоленной нефти; 6 – трансформатор; 7 – ввод высокого напряжения; 8 – сборник солёной воды; 9 – промывочный коллектор; 10 – распределитель нефти. Потоки: I – выход обессоленной нефти; II – вход нефти; III – удаление шлама; IV – ввод воды напромывку; V – выход дренажной воды.

Слайд 13

Описание слайда:

Дожимная насосная станция Р1 – буферная ёмкость ДНС; Н-1, Н-2 – насосы; Ф-2, Ф-3 – фильтры; НН – помещение насосной.

Слайд 14

Описание слайда:

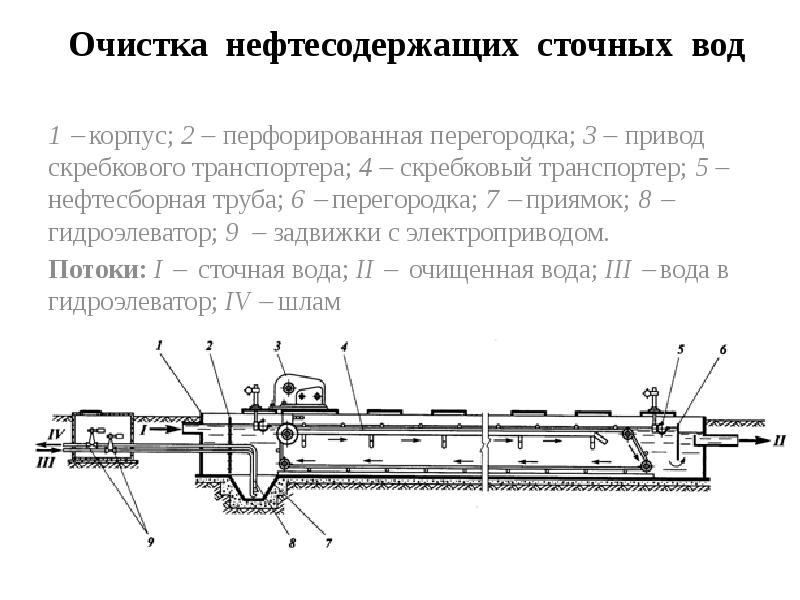

Очистка нефтесодержащих сточных вод 1  корпус; 2  перфорированная перегородка; 3  привод скребкового транспортера; 4  скребковый транспортер; 5  нефтесборная труба; 6  перегородка; 7  приямок; 8  гидроэлеватор; 9  задвижки с электроприводом. Потоки: I  сточная вода; II  очищенная вода; III  вода в гидроэлеватор; IV  шлам

Слайд 15

Описание слайда:

Блочная кустовая насосная станция I – сепарационно-буферный блок; II – блок насосов; III – блок управления электродвигателями; IV – блок распределительных устройств; V – блок распределительной гребёнки. 1 – горизонтальные ёмкости 50м3; 2 – центробежные насосы ЦН-150-100; 3 – синхронные двигатели СДБ-800-2К.

Слайд 16

Описание слайда:

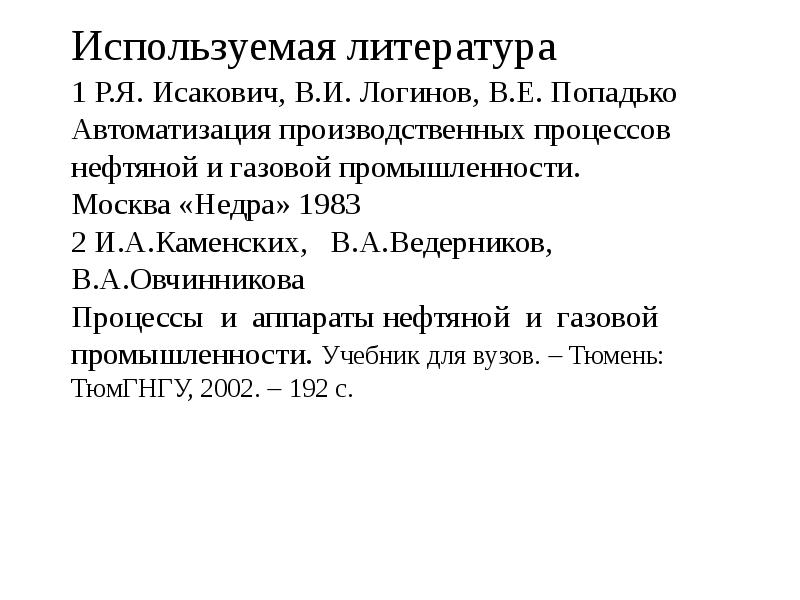

1 Р.Я. Исакович, В.И. Логинов, В.Е. Попадько Автоматизация производственных процессов нефтяной и газовой промышленности. Москва «Недра» 1983 2 И.А.Каменских, В.А.Ведерников, В.А.Овчинникова Процессы и аппараты нефтяной и газовой промышленности. Учебник для вузов.  Тюмень: ТюмГНГУ, 2002.  192 c. Используемая литература
