Лекция 13 Подводная лазерная локация Курс лекций по лазерным и телевизионным системам траекторных измерений Лектор: Доцент Бугаев Ю.Н. 2016 г

Слайд 2

Описание слайда:

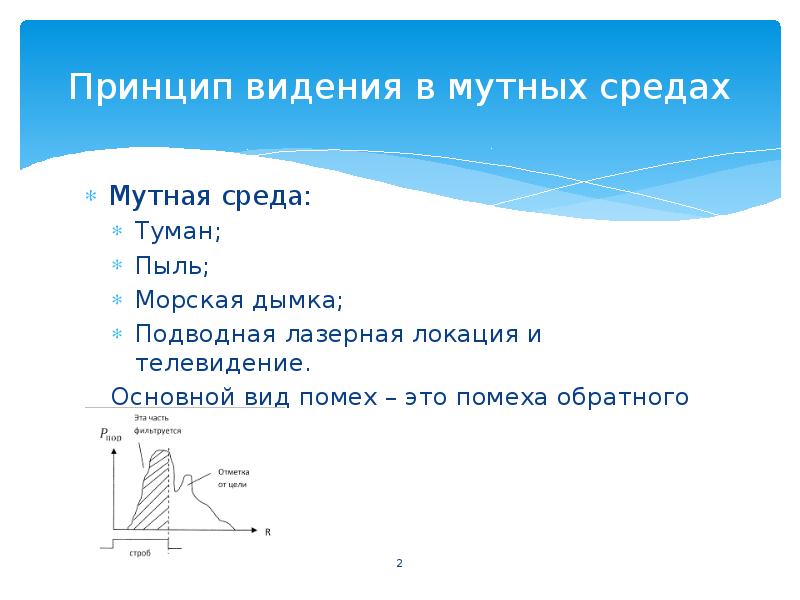

Принцип видения в мутных средах Мутная среда: Туман; Пыль; Морская дымка; Подводная лазерная локация и телевидение. Основной вид помех – это помеха обратного рассеяния.

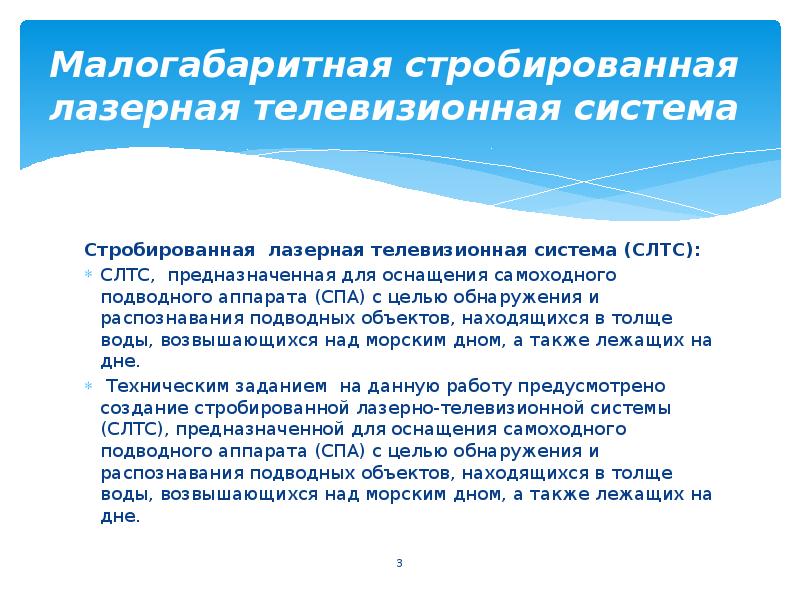

Слайд 3

Описание слайда:

Малогабаритная стробированная лазерная телевизионная система Стробированная лазерная телевизионная система (СЛТС): СЛТС, предназначенная для оснащения самоходного подводного аппарата (СПА) с целью обнаружения и распознавания подводных объектов, находящихся в толще воды, возвышающихся над морским дном, а также лежащих на дне. Техническим заданием на данную работу предусмотрено создание стробированной лазерно-телевизионной системы (СЛТС), предназначенной для оснащения самоходного подводного аппарата (СПА) с целью обнаружения и распознавания подводных объектов, находящихся в толще воды, возвышающихся над морским дном, а также лежащих на дне.

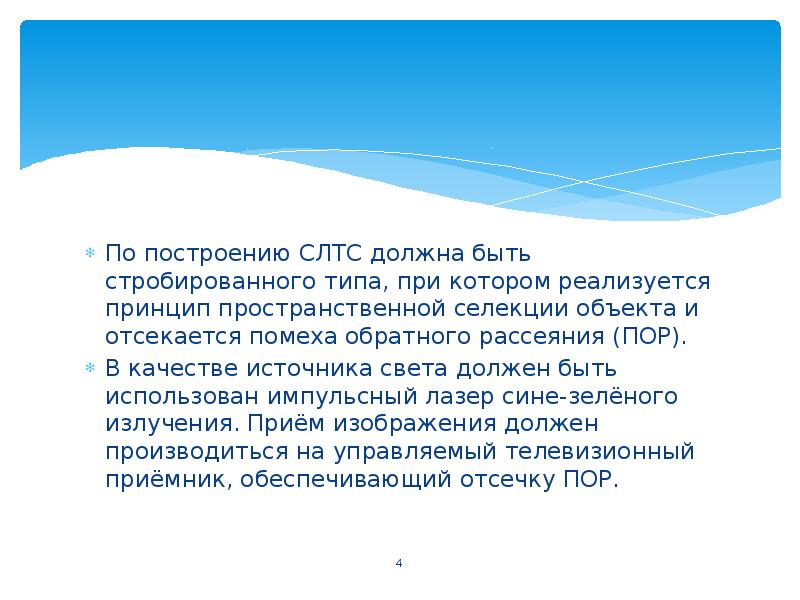

Слайд 4

Описание слайда:

По построению СЛТС должна быть стробированного типа, при котором реализуется принцип пространственной селекции объекта и отсекается помеха обратного рассеяния (ПОР). В качестве источника света должен быть использован импульсный лазер сине-зелёного излучения. Приём изображения должен производиться на управляемый телевизионный приёмник, обеспечивающий отсечку ПОР.

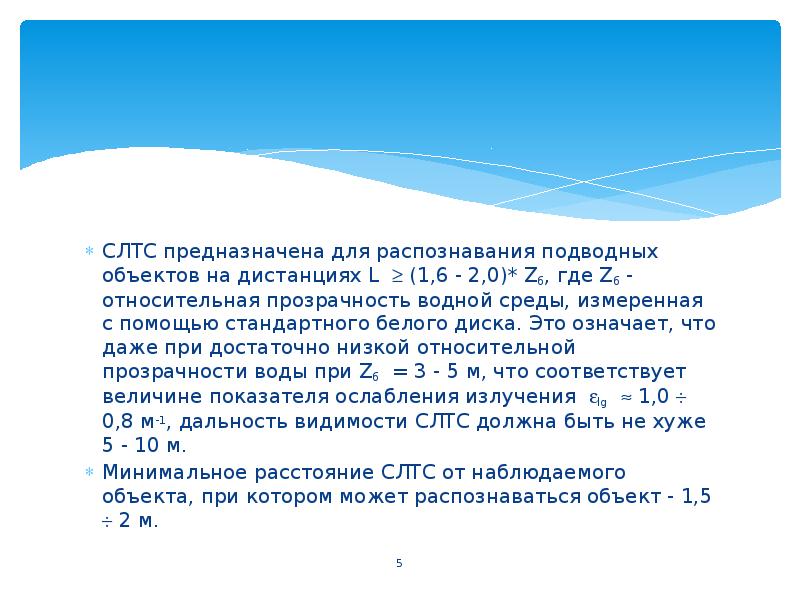

Слайд 5

Описание слайда:

СЛТС предназначена для распознавания подводных объектов на дистанциях L  (1,6 - 2,0)* Zб, где Zб - относительная прозрачность водной среды, измеренная с помощью стандартного белого диска. Это означает, что даже при достаточно низкой относительной прозрачности воды при Zб = 3 - 5 м, что соответствует величине показателя ослабления излучения lg  1,0  0,8 м-1, дальность видимости СЛТС должна быть не хуже 5 - 10 м. Минимальное расстояние СЛТС от наблюдаемого объекта, при котором может распознаваться объект - 1,5  2 м.

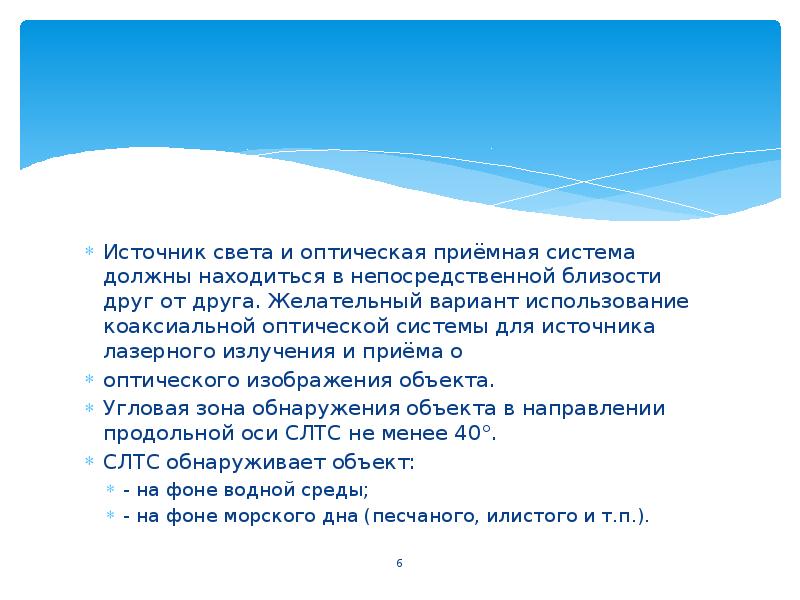

Слайд 6

Описание слайда:

Источник света и оптическая приёмная система должны находиться в непосредственной близости друг от друга. Желательный вариант использование коаксиальной оптической системы для источника лазерного излучения и приёма о оптического изображения объекта. Угловая зона обнаружения объекта в направлении продольной оси СЛТС не менее 40°. СЛТС обнаруживает объект: - на фоне водной среды; - на фоне морского дна (песчаного, илистого и т.п.).

Слайд 7

Описание слайда:

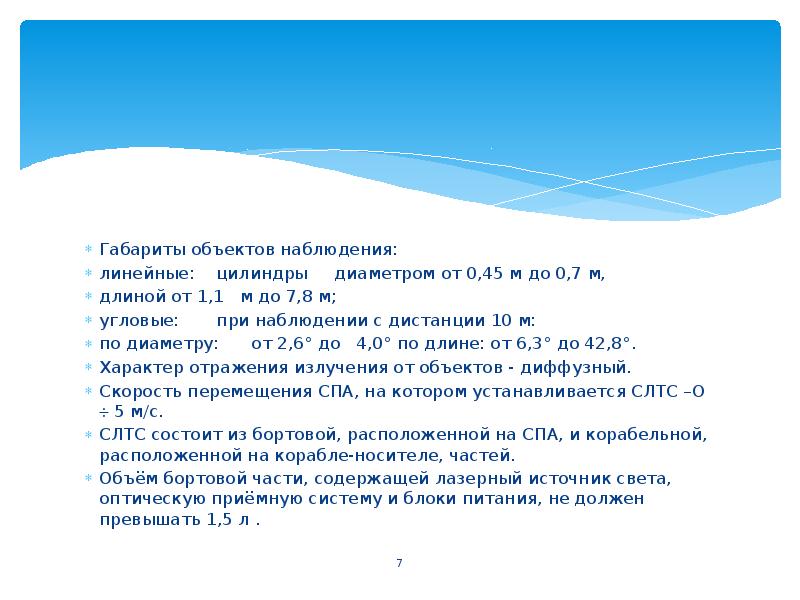

Габариты объектов наблюдения: линейные: цилиндры диаметром от 0,45 м до 0,7 м, длиной от 1,1 м до 7,8 м; угловые: при наблюдении с дистанции 10 м: по диаметру: от 2,6° до 4,0° по длине: от 6,3° до 42,8°. Характер отражения излучения от объектов - диффузный. Скорость перемещения СПА, на котором устанавливается СЛТС –О  5 м/с. СЛТС состоит из бортовой, расположенной на СПА, и корабельной, расположенной на корабле-носителе, частей. Объём бортовой части, содержащей лазерный источник света, оптическую приёмную систему и блоки питания, не должен превышать 1,5 л .

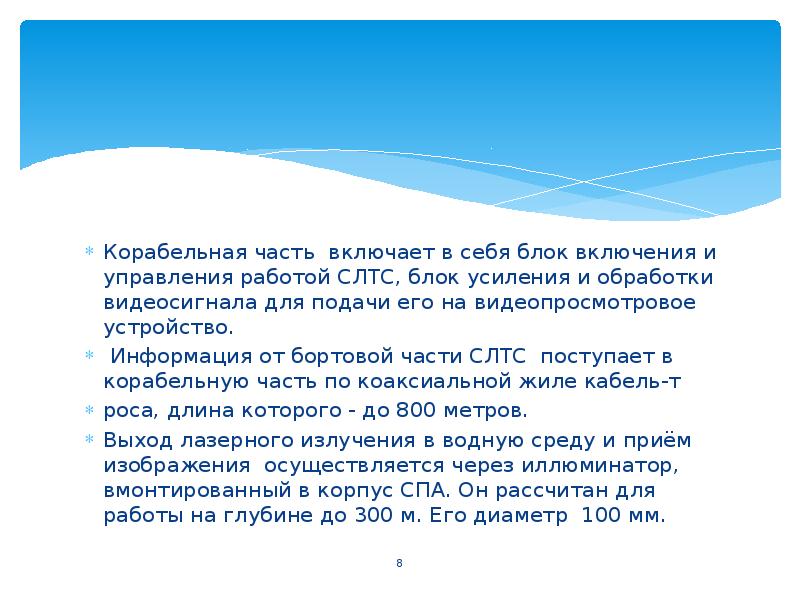

Слайд 8

Описание слайда:

Корабельная часть включает в себя блок включения и управления работой СЛТС, блок усиления и обработки видеосигнала для подачи его на видеопросмотровое устройство. Информация от бортовой части СЛТС поступает в корабельную часть по коаксиальной жиле кабель-т роса, длина которого - до 800 метров. Выход лазерного излучения в водную среду и приём изображения осуществляется через иллюминатор, вмонтированный в корпус СПА. Он рассчитан для работы на глубине до 300 м. Его диаметр 100 мм.

Слайд 9

Описание слайда:

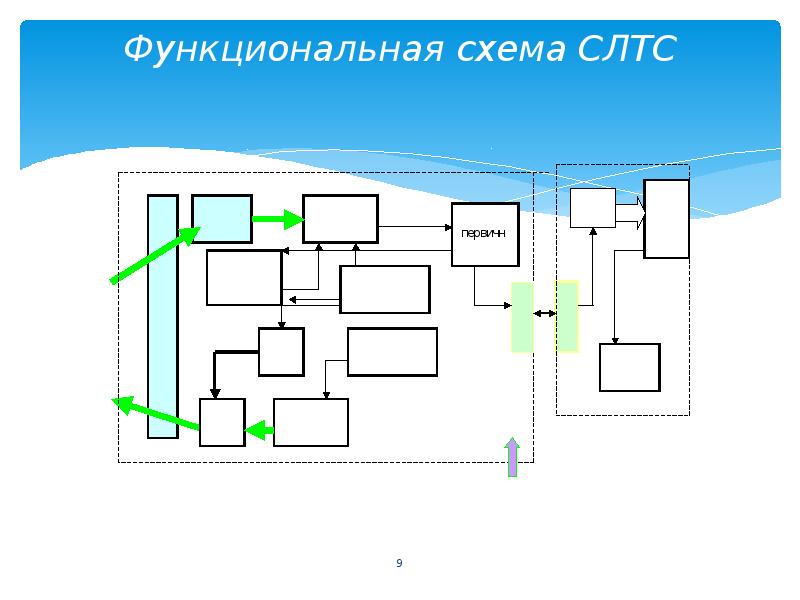

Функциональная схема СЛТС

Слайд 10

Описание слайда:

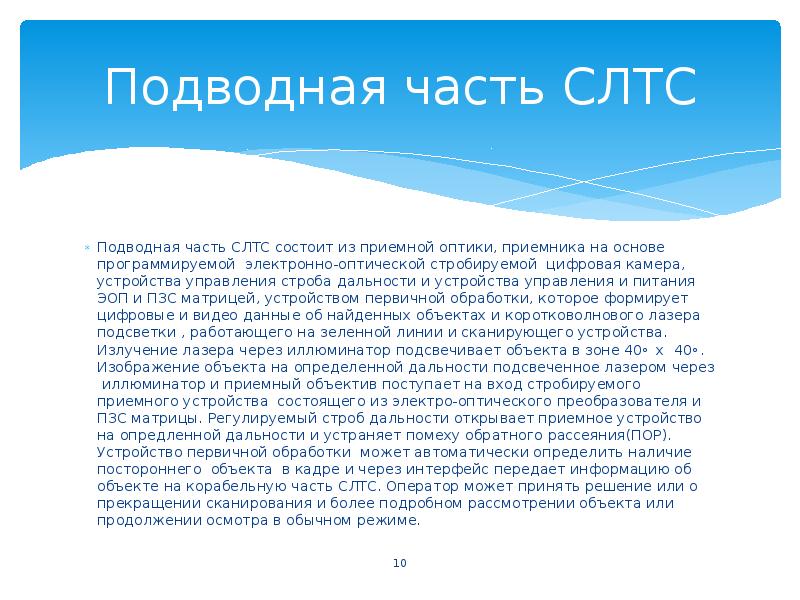

Подводная часть СЛТС Подводная часть СЛТС состоит из приемной оптики, приемника на основе программируемой электронно-оптической стробируемой цифровая камера, устройства управления строба дальности и устройства управления и питания ЭОП и ПЗС матрицей, устройством первичной обработки, которое формирует цифровые и видео данные об найденных объектах и коротковолнового лазера подсветки , работающего на зеленной линии и сканирующего устройства. Излучение лазера через иллюминатор подсвечивает объекта в зоне 40о х 40о . Изображение объекта на определенной дальности подсвеченное лазером через иллюминатор и приемный объектив поступает на вход стробируемого приемного устройства состоящего из электро-оптического преобразователя и ПЗС матрицы. Регулируемый строб дальности открывает приемное устройство на опредленной дальности и устраняет помеху обратного рассеяния(ПОР). Устройство первичной обработки может автоматически определить наличие постороннего объекта в кадре и через интерфейс передает информацию об объекте на корабельную часть СЛТС. Оператор может принять решение или о прекращении сканирования и более подробном рассмотрении объекта или продолжении осмотра в обычном режиме.

Слайд 11

Описание слайда:

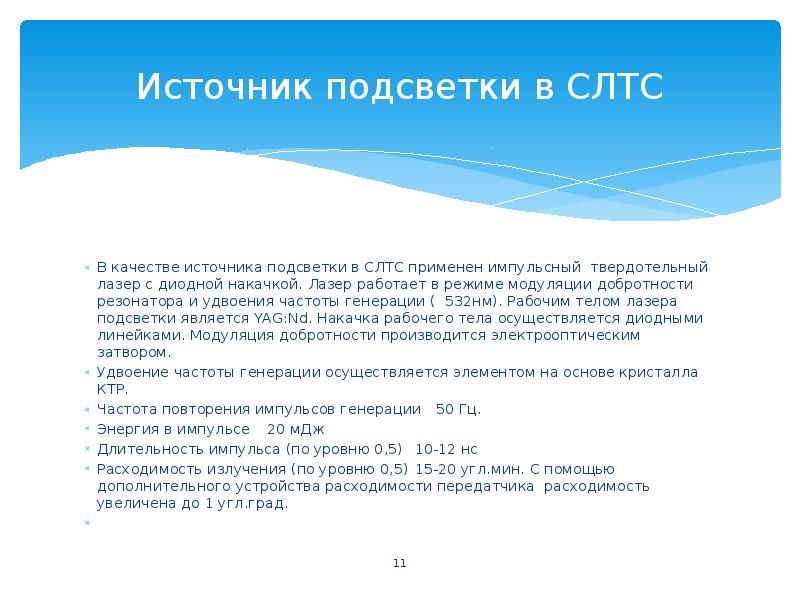

Источник подсветки в СЛТС В качестве источника подсветки в СЛТС применен импульсный твердотельный лазер с диодной накачкой. Лазер работает в режиме модуляции добротности резонатора и удвоения частоты генерации ( 532нм). Рабочим телом лазера подсветки является YAG:Nd. Накачка рабочего тела осуществляется диодными линейками. Модуляция добротности производится электрооптическим затвором. Удвоение частоты генерации осуществляется элементом на основе кристалла КТР. Частота повторения импульсов генерации 50 Гц. Энергия в импульсе 20 мДж Длительность импульса (по уровню 0,5) 10-12 нс Расходимость излучения (по уровню 0,5) 15-20 угл.мин. С помощью дополнительного устройства расходимости передатчика расходимость увеличена до 1 угл.град.

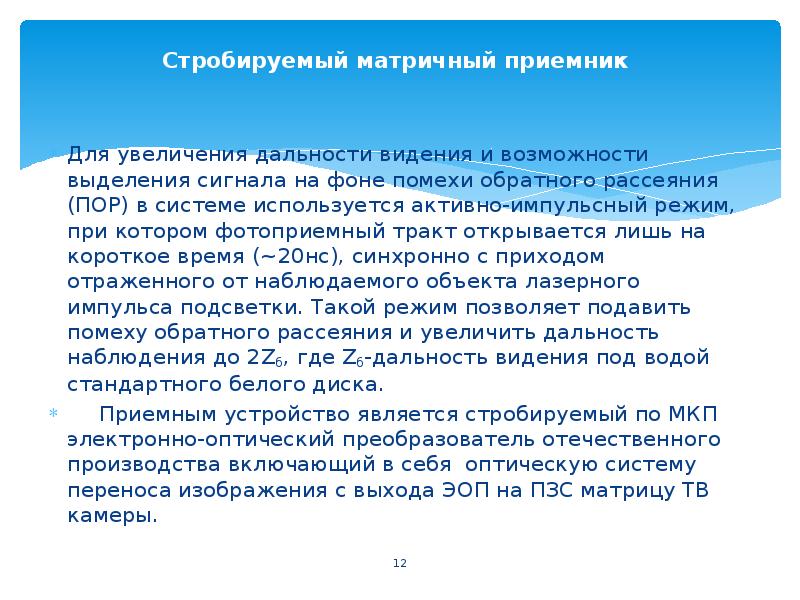

Слайд 12

Описание слайда:

Стробируемый матричный приемник Для увеличения дальности видения и возможности выделения сигнала на фоне помехи обратного рассеяния (ПОР) в системе используется активно-импульсный режим, при котором фотоприемный тракт открывается лишь на короткое время (~20нс), синхронно с приходом отраженного от наблюдаемого объекта лазерного импульса подсветки. Такой режим позволяет подавить помеху обратного рассеяния и увеличить дальность наблюдения до 2Zб, где Zб-дальность видения под водой стандартного белого диска. Приемным устройство является стробируемый по МКП электронно-оптический преобразователь отечественного производства включающий в себя оптическую систему переноса изображения с выхода ЭОП на ПЗС матрицу ТВ камеры.

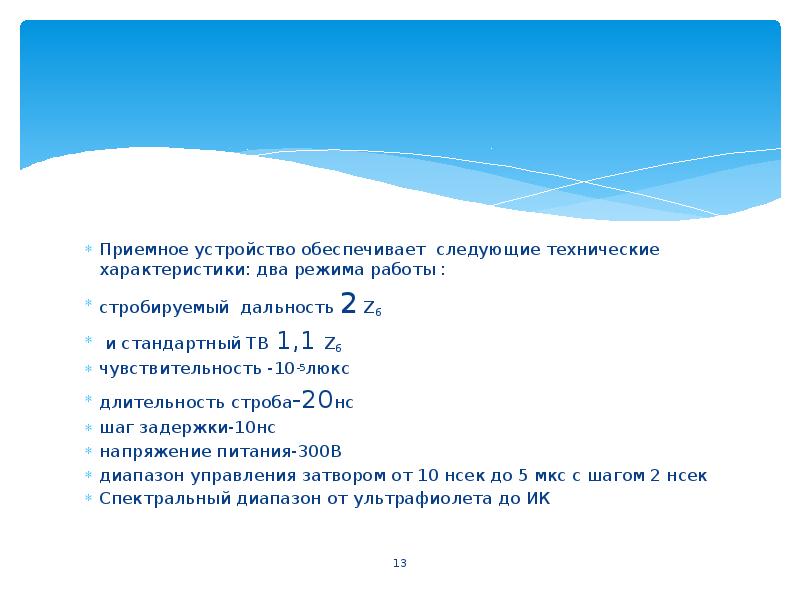

Слайд 13

Описание слайда:

Приемное устройство обеспечивает следующие технические характеристики: два режима работы : стробируемый дальность 2 Zб и стандартный ТВ 1,1 Zб чувствительность -10-5люкс длительность строба-20нс шаг задержки-10нс напряжение питания-300В диапазон управления затвором от 10 нсек до 5 мкс с шагом 2 нсек Спектральный диапазон от ультрафиолета до ИК

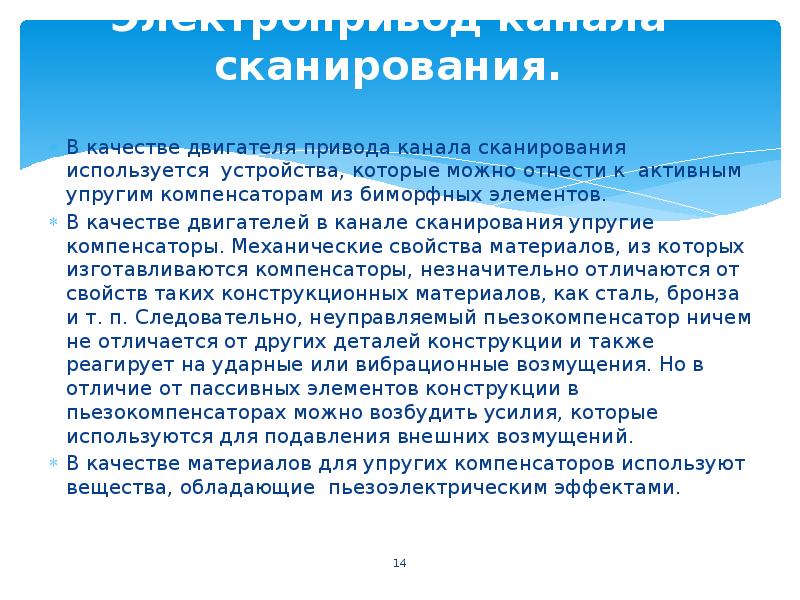

Слайд 14

Описание слайда:

Электропривод канала сканирования. В качестве двигателя привода канала сканирования используется устройства, которые можно отнести к активным упругим компенсаторам из биморфных элементов. В качестве двигателей в канале сканирования упругие компенсаторы. Механические свойства материалов, из которых изготавливаются компенсаторы, незначительно отличаются от свойств таких конструкционных материалов, как сталь, бронза и т. п. Следовательно, неуправляемый пьезокомпенсатор ничем не отличается от других деталей конструкции и также реагирует на ударные или вибрационные возмущения. Но в отличие от пассивных элементов конструкции в пьезокомпенсаторах можно возбудить усилия, которые используются для подавления внешних возмущений. В качестве материалов для упругих компенсаторов используют вещества, обладающие пьезоэлектрическим эффектами.
