Слайд 1

Описание слайда:

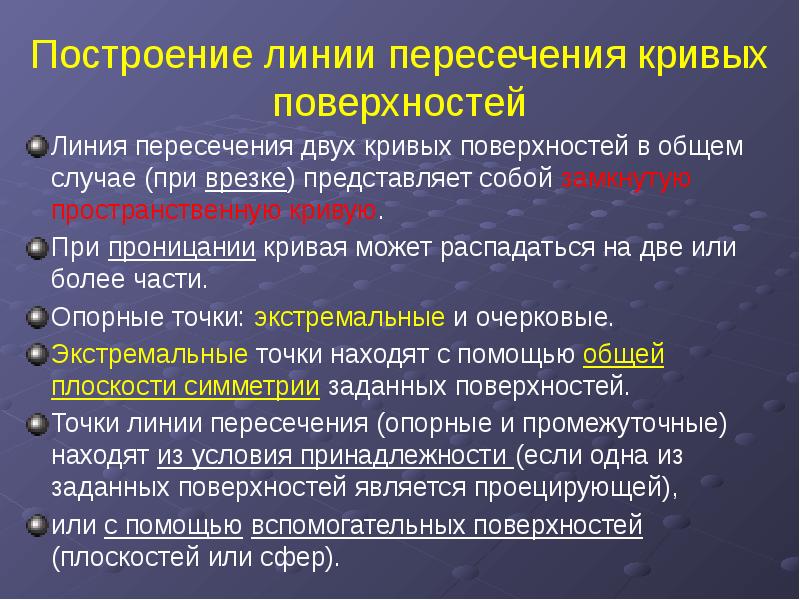

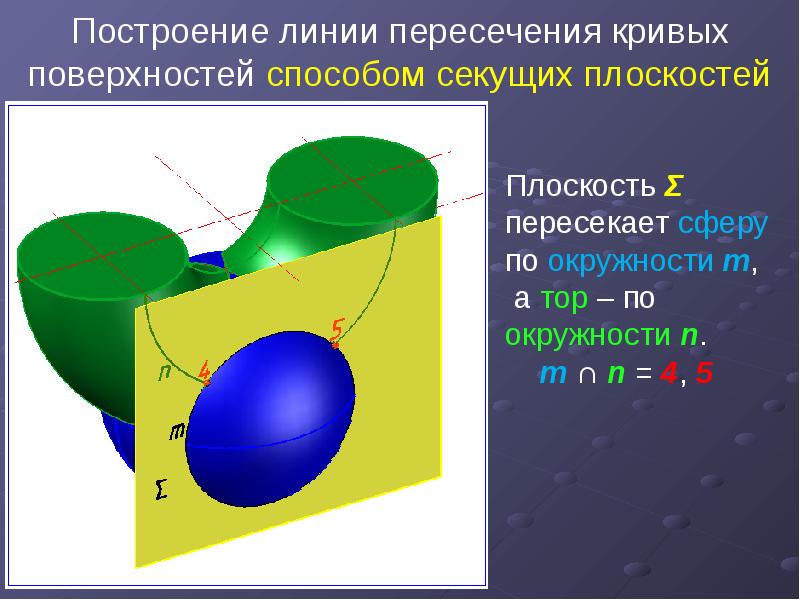

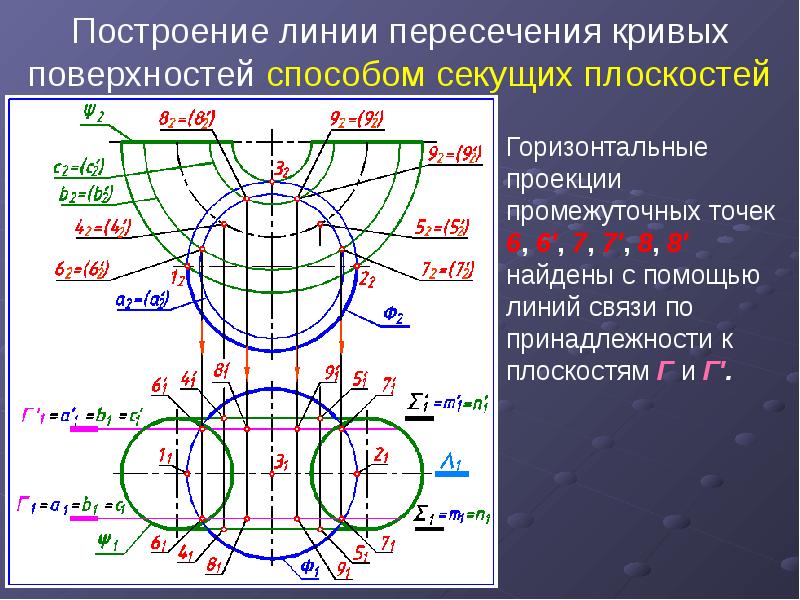

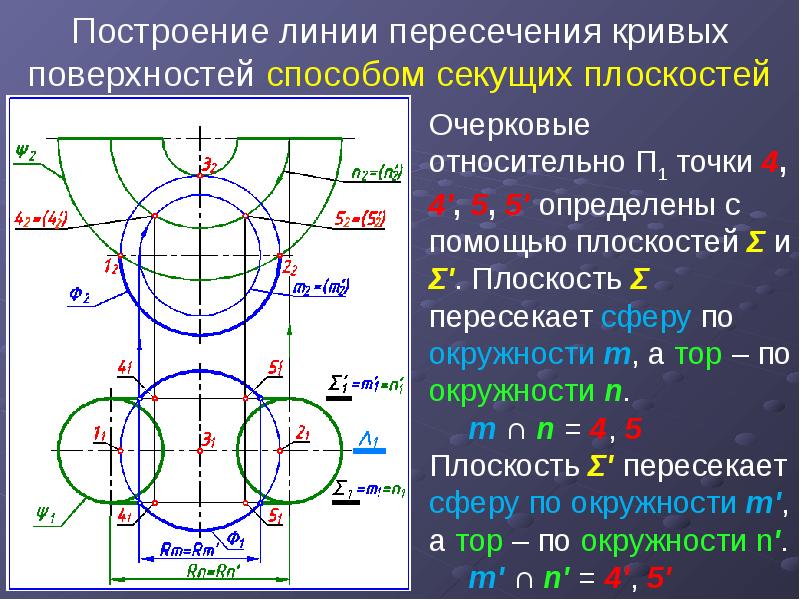

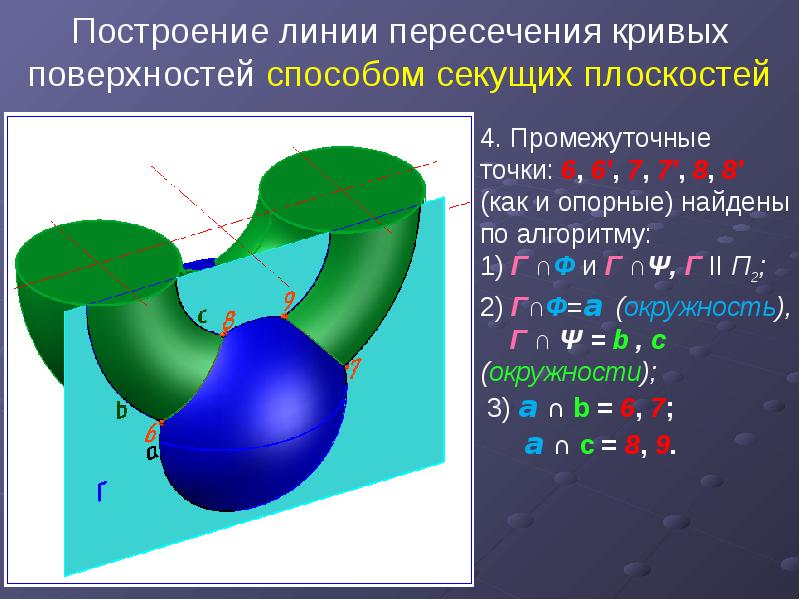

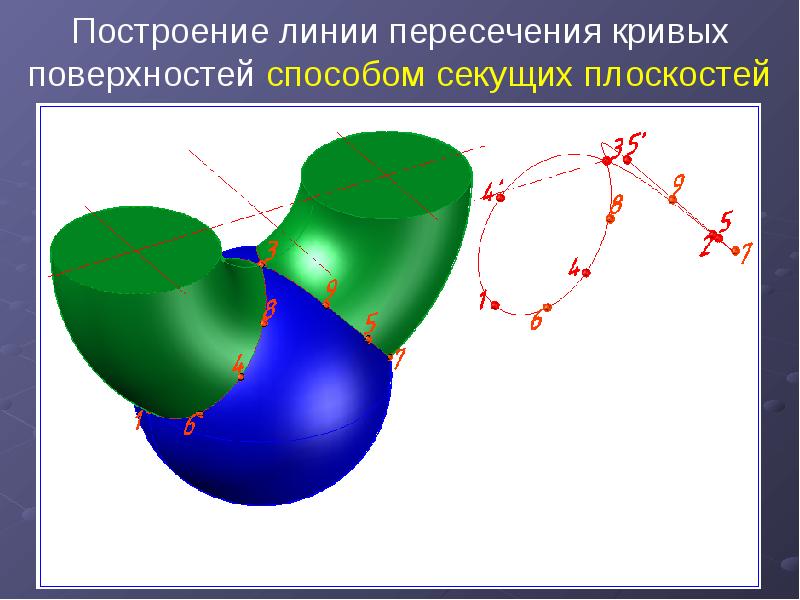

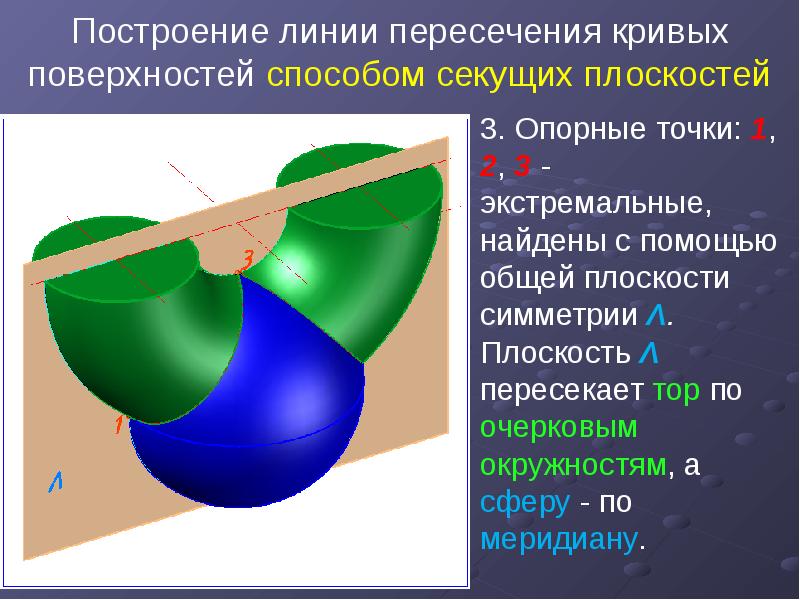

Построение линии пересечения кривых поверхностей Линия пересечения двух кривых поверхностей в общем случае (при врезке) представляет собой замкнутую пространственную кривую. При проницании кривая может распадаться на две или более части. Опорные точки: экстремальные и очерковые. Экстремальные точки находят с помощью общей плоскости симметрии заданных поверхностей. Точки линии пересечения (опорные и промежуточные) находят из условия принадлежности (если одна из заданных поверхностей является проецирующей), или с помощью вспомогательных поверхностей (плоскостей или сфер).

Слайд 2

Описание слайда:

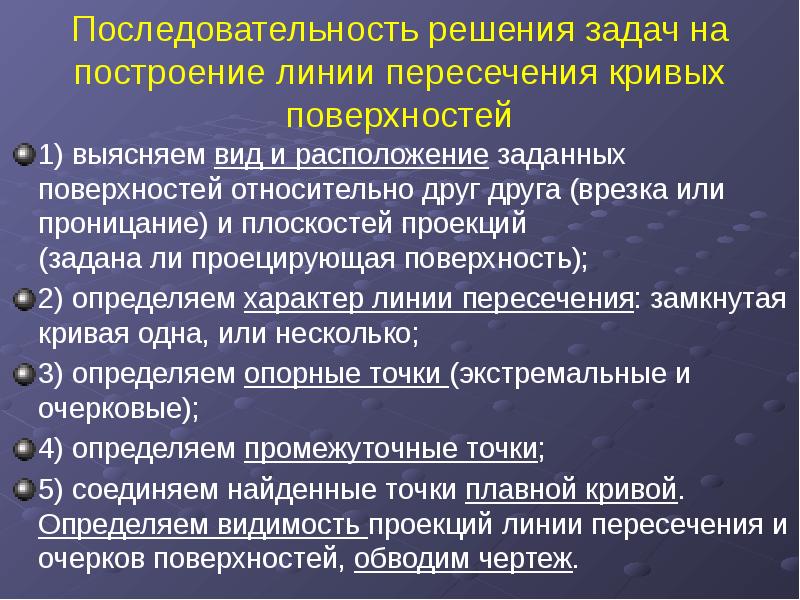

Последовательность решения задач на построение линии пересечения кривых поверхностей 1) выясняем вид и расположение заданных поверхностей относительно друг друга (врезка или проницание) и плоскостей проекций (задана ли проецирующая поверхность); 2) определяем характер линии пересечения: замкнутая кривая одна, или несколько; 3) определяем опорные точки (экстремальные и очерковые); 4) определяем промежуточные точки; 5) соединяем найденные точки плавной кривой. Определяем видимость проекций линии пересечения и очерков поверхностей, обводим чертеж.

Слайд 3

Описание слайда:

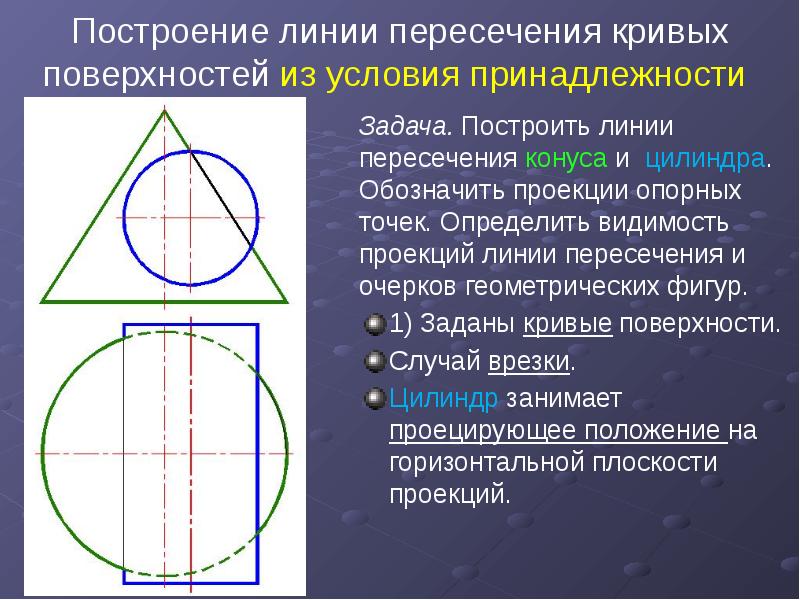

Построение линии пересечения кривых поверхностей из условия принадлежности Задача. Построить линии пересечения конуса и цилиндра. Обозначить проекции опорных точек. Определить видимость проекций линии пересечения и очерков геометрических фигур. 1) Заданы кривые поверхности. Случай врезки. Цилиндр занимает проецирующее положение на горизонтальной плоскости проекций.

Слайд 4

Описание слайда:

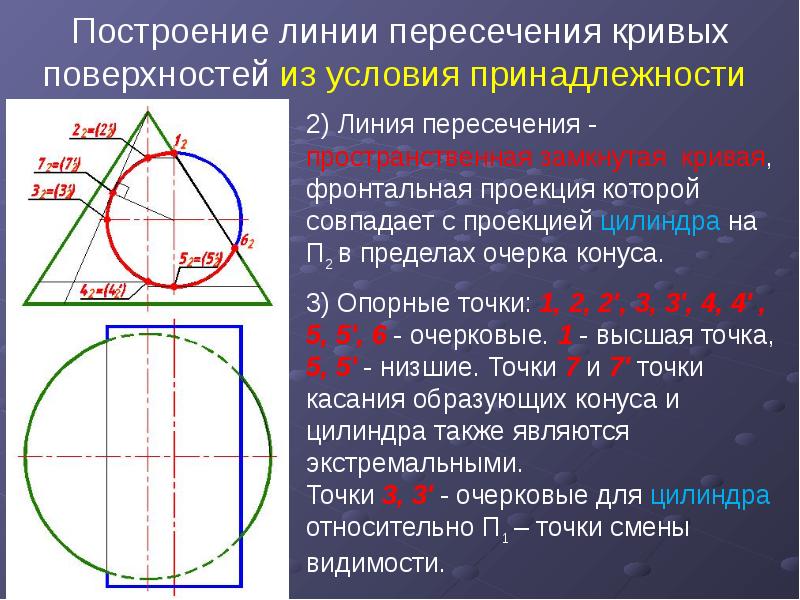

Построение линии пересечения кривых поверхностей из условия принадлежности 2) Линия пересечения - пространственная замкнутая кривая, фронтальная проекция которой совпадает с проекцией цилиндра на П2 в пределах очерка конуса. 3) Опорные точки: 1, 2, 2′, 3, 3′, 4, 4′ , 5, 5′, 6 - очерковые. 1 - высшая точка, 5, 5′ - низшие. Точки 7 и 7′ точки касания образующих конуса и цилиндра также являются экстремальными. Точки 3, 3′ - очерковые для цилиндра относительно П1 – точки смены видимости.

Слайд 5

Описание слайда:

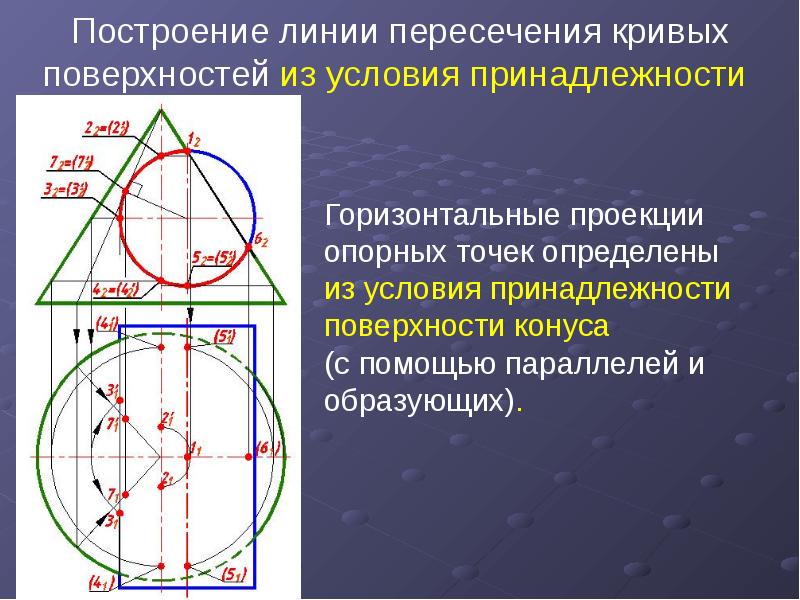

Построение линии пересечения кривых поверхностей из условия принадлежности Горизонтальные проекции опорных точек определены из условия принадлежности поверхности конуса (с помощью параллелей и образующих).

Слайд 6

Описание слайда:

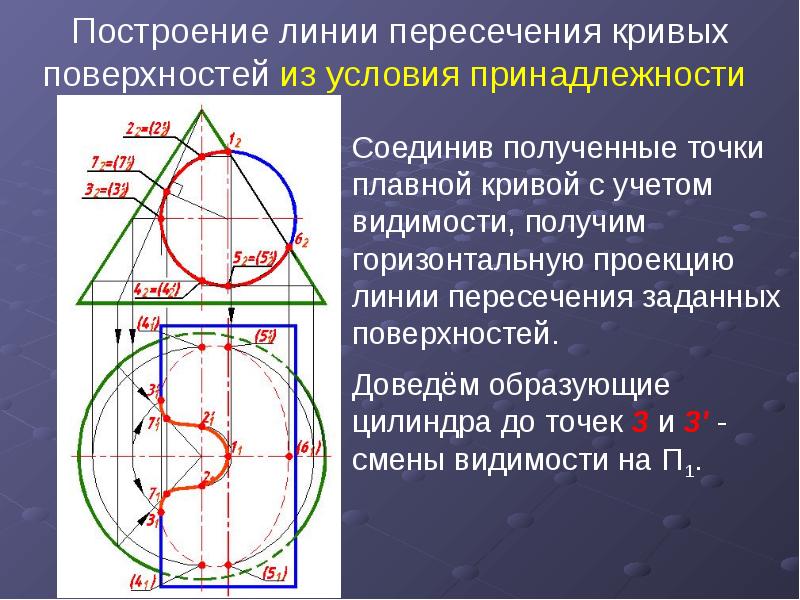

Построение линии пересечения кривых поверхностей из условия принадлежности Соединив полученные точки плавной кривой с учетом видимости, получим горизонтальную проекцию линии пересечения заданных поверхностей. Доведём образующие цилиндра до точек 3 и 3′ - смены видимости на П1.

Слайд 7

Описание слайда:

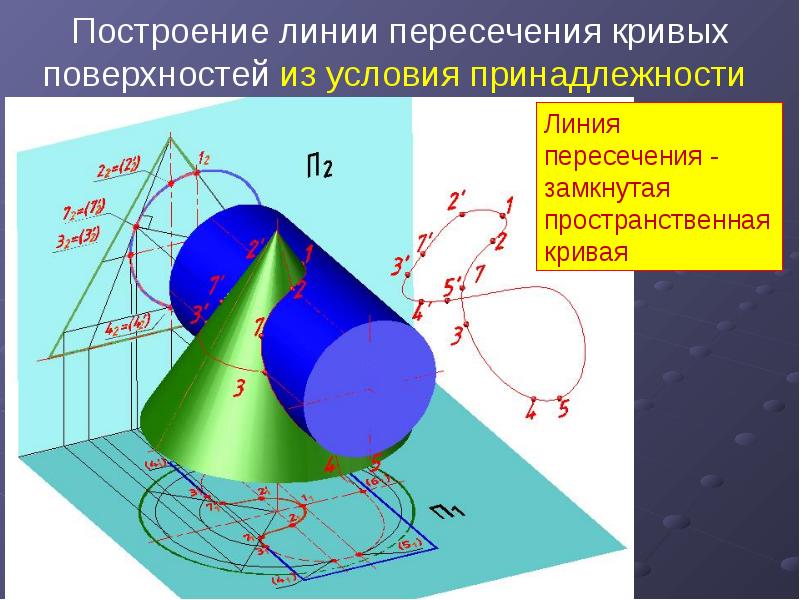

Построение линии пересечения кривых поверхностей из условия принадлежности

Слайд 8

Описание слайда:

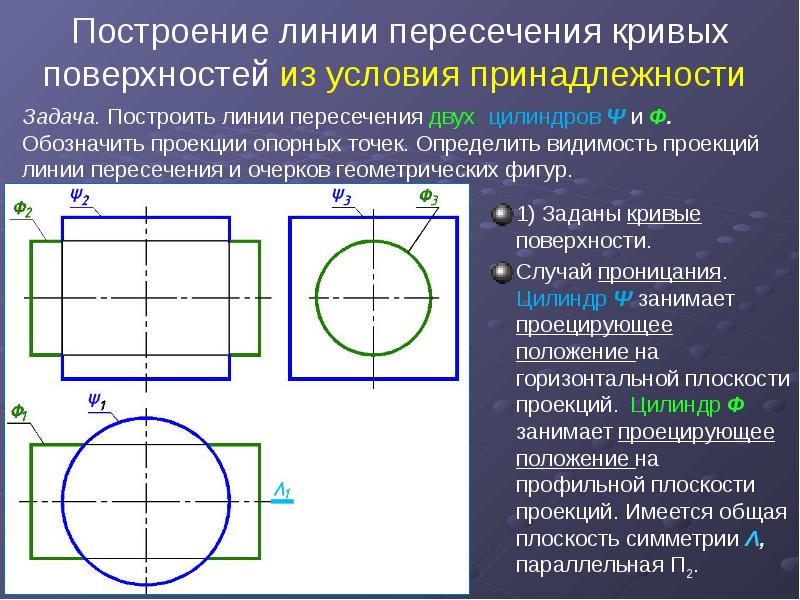

Построение линии пересечения кривых поверхностей из условия принадлежности 1) Заданы кривые поверхности. Случай проницания. Цилиндр Ψ занимает проецирующее положение на горизонтальной плоскости проекций. Цилиндр Ф занимает проецирующее положение на профильной плоскости проекций. Имеется общая плоскость симметрии Λ, параллельная П2.

Слайд 9

Описание слайда:

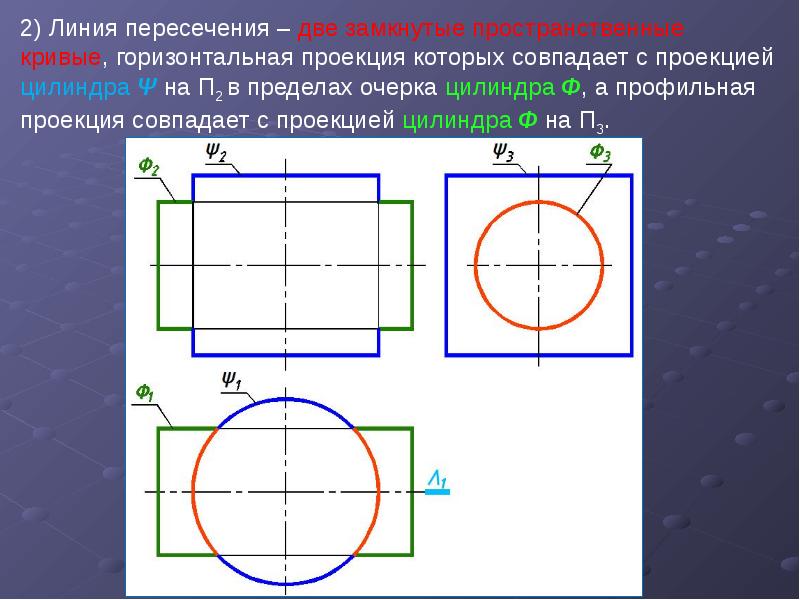

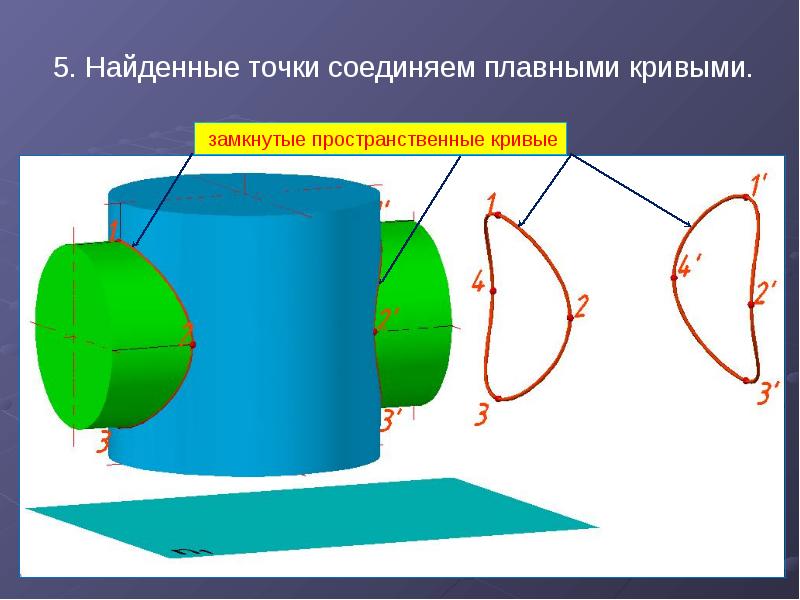

2) Линия пересечения – две замкнутые пространственные кривые, горизонтальная проекция которых совпадает с проекцией цилиндра Ψ на П2 в пределах очерка цилиндра Ф, а профильная проекция совпадает с проекцией цилиндра Ф на П3. 2) Линия пересечения – две замкнутые пространственные кривые, горизонтальная проекция которых совпадает с проекцией цилиндра Ψ на П2 в пределах очерка цилиндра Ф, а профильная проекция совпадает с проекцией цилиндра Ф на П3.

Слайд 10

Описание слайда:

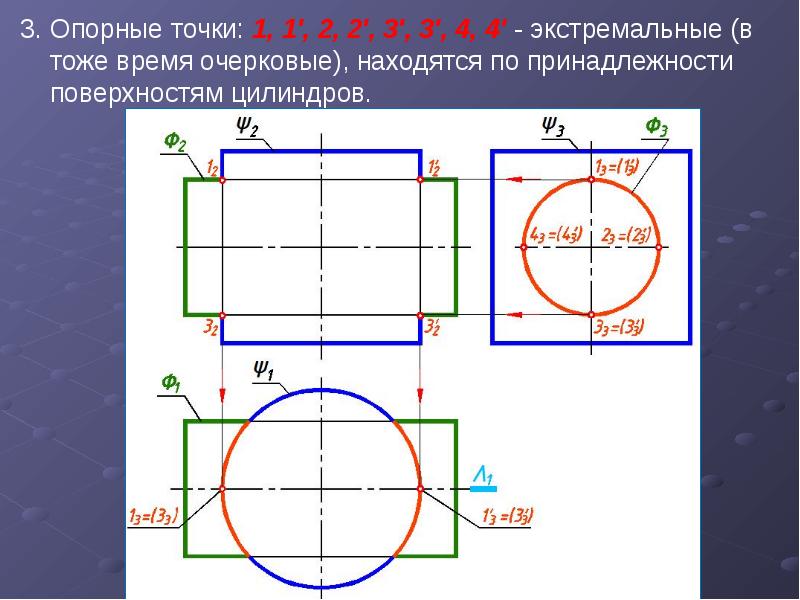

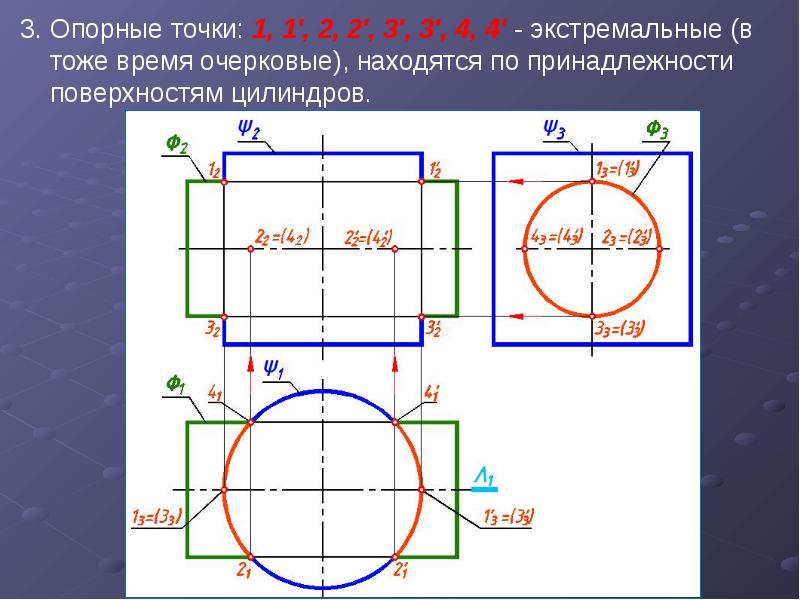

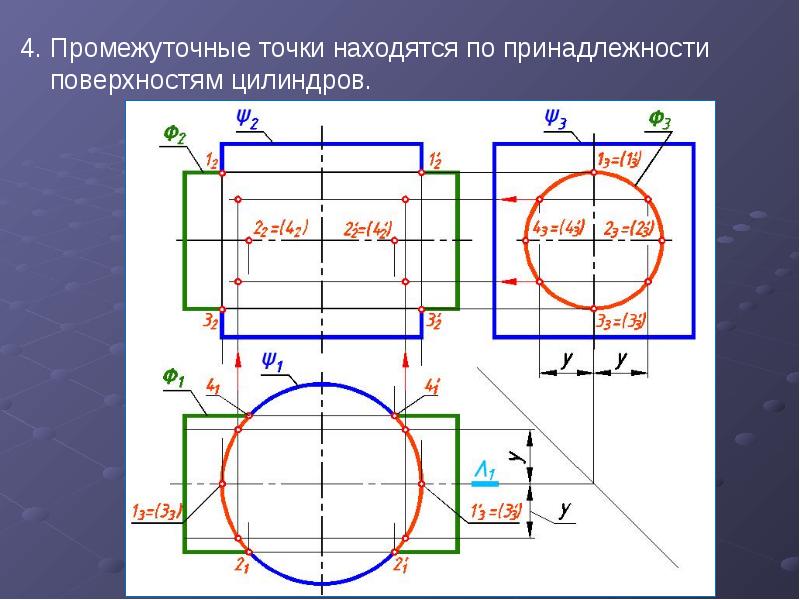

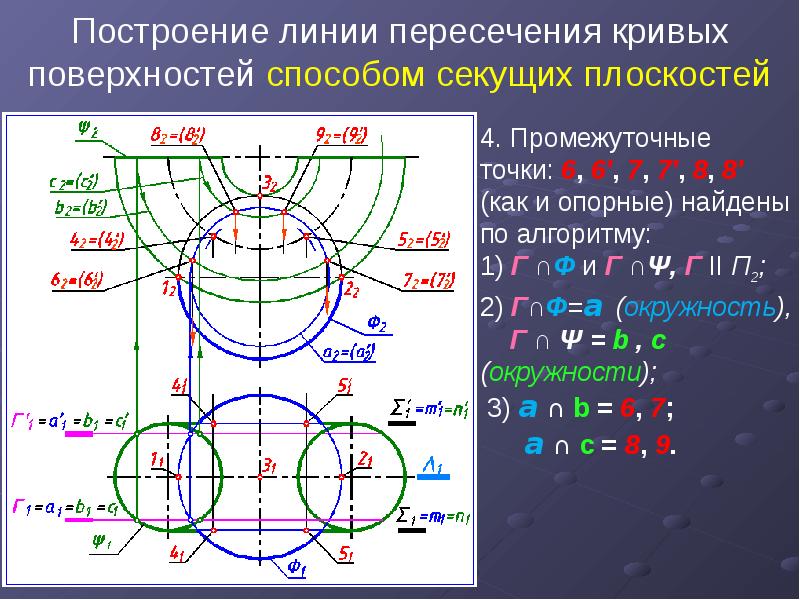

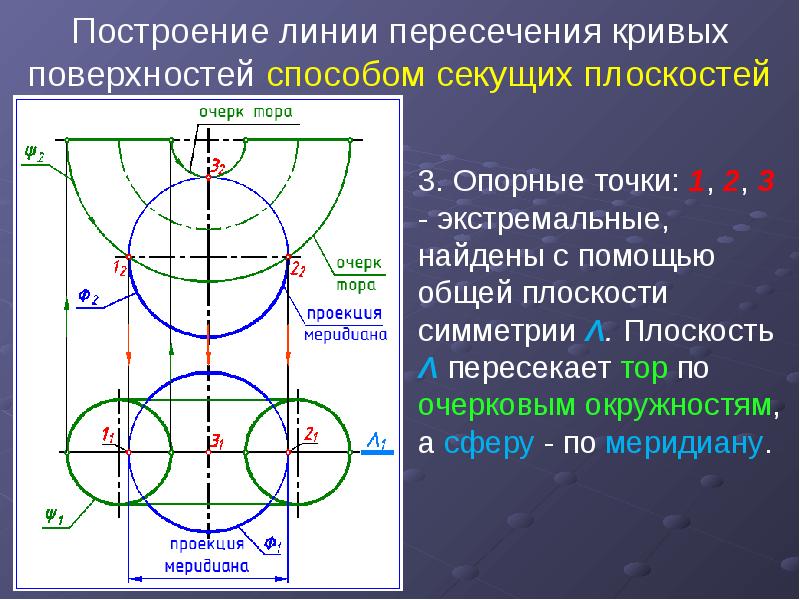

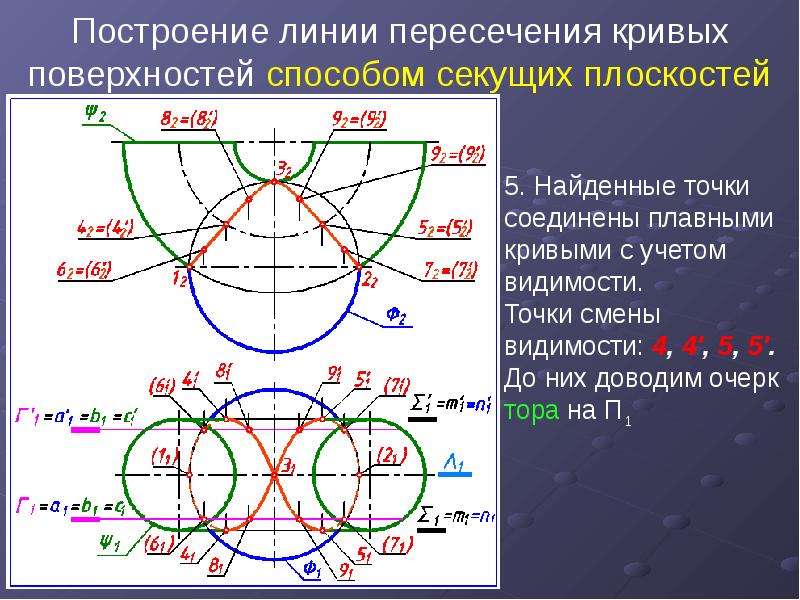

3. Опорные точки: 1, 1', 2, 2', 3', 3', 4, 4' - экстремальные (в тоже время очерковые), находятся по принадлежности поверхностям цилиндров. 3. Опорные точки: 1, 1', 2, 2', 3', 3', 4, 4' - экстремальные (в тоже время очерковые), находятся по принадлежности поверхностям цилиндров.
