Вы можете ознакомиться и скачать презентацию на тему Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию. Доклад-сообщение содержит 47 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

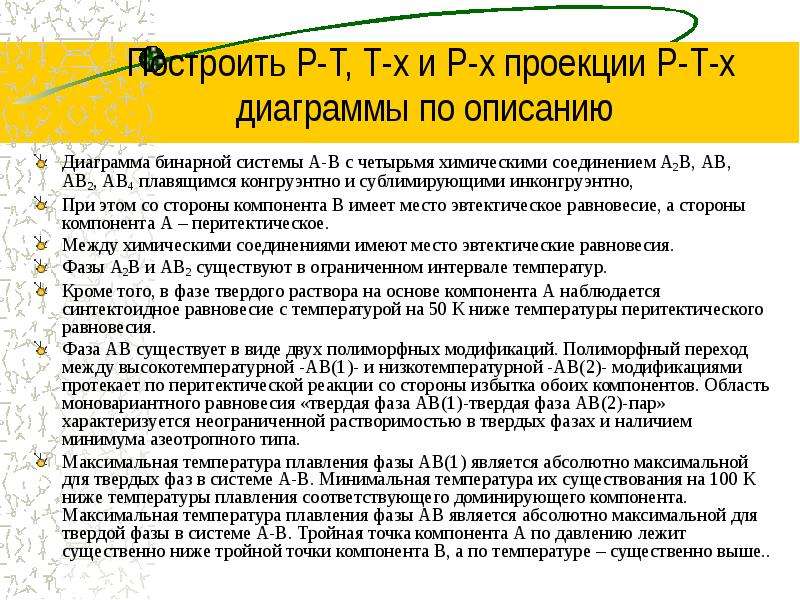

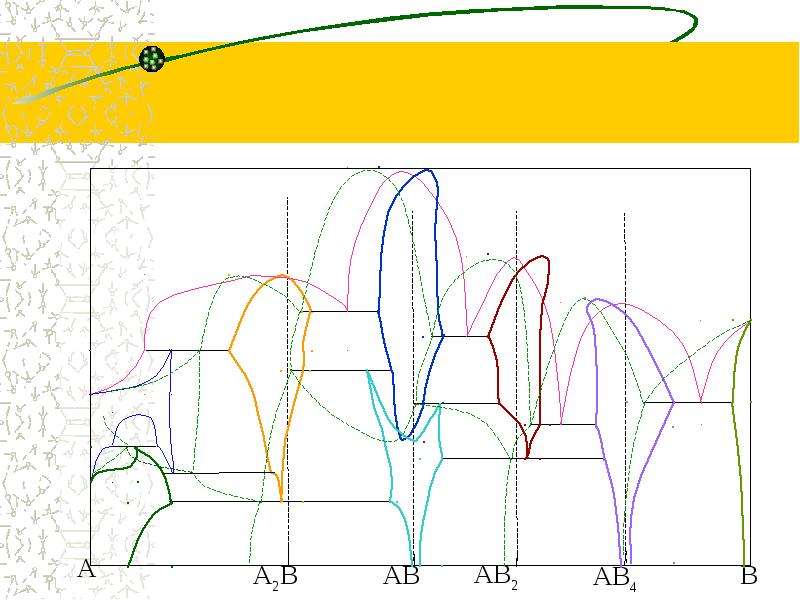

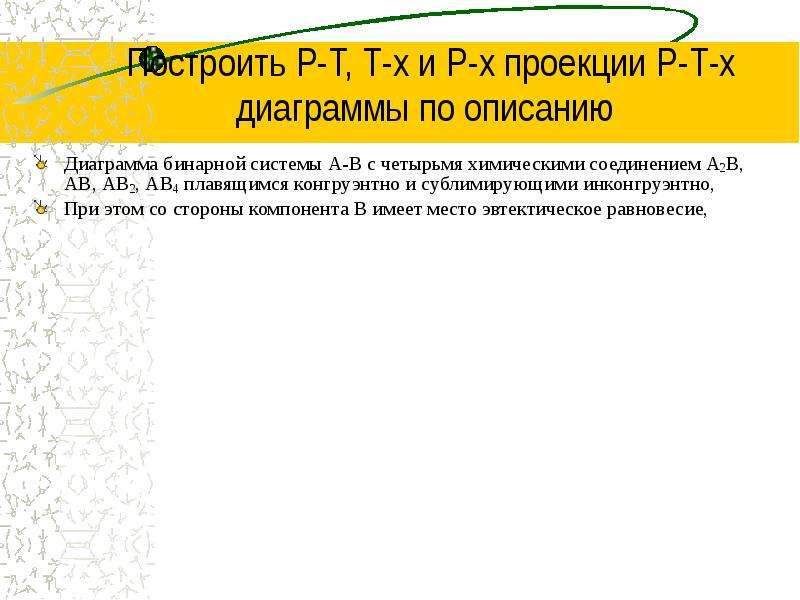

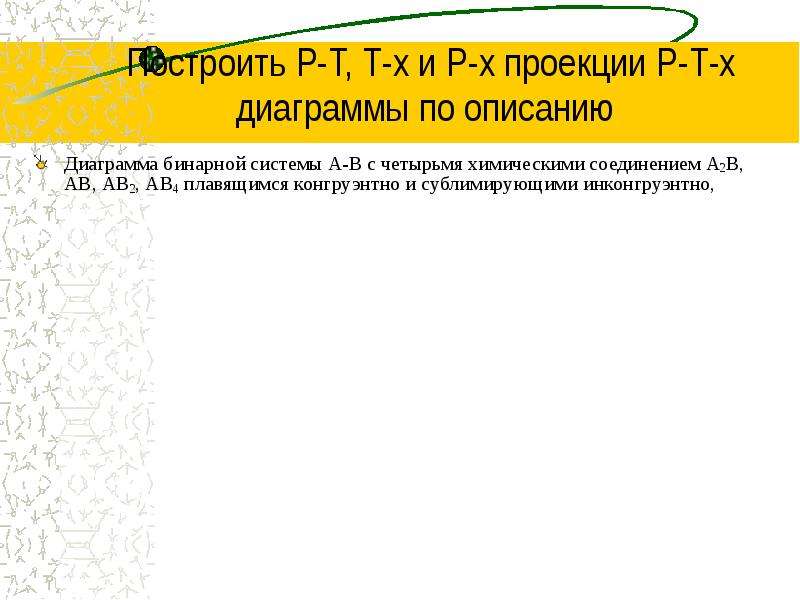

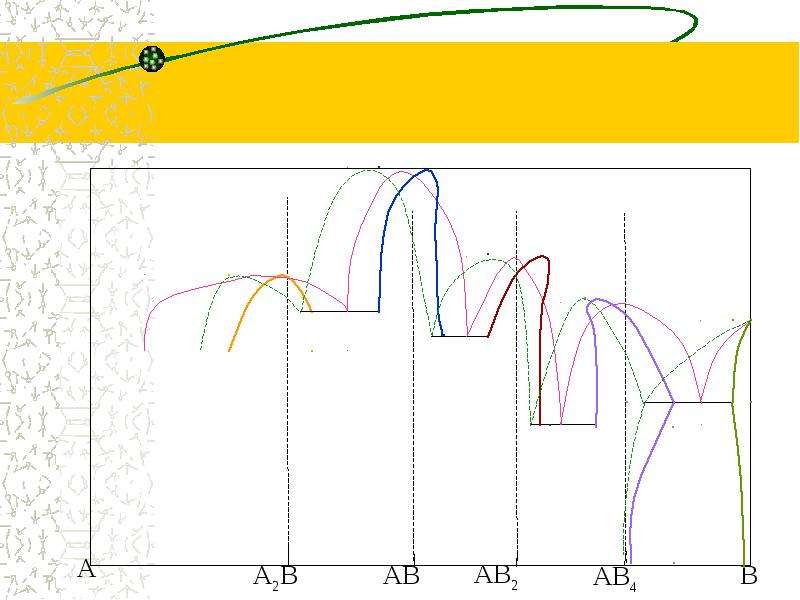

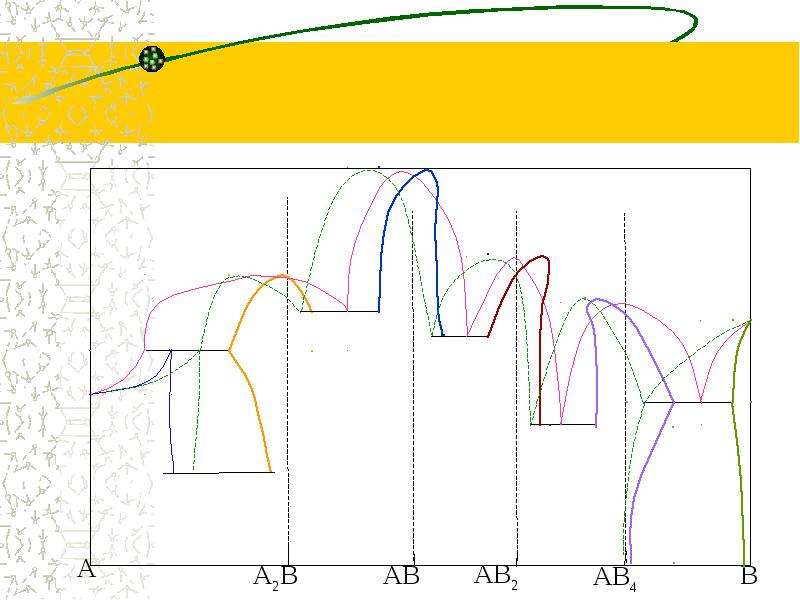

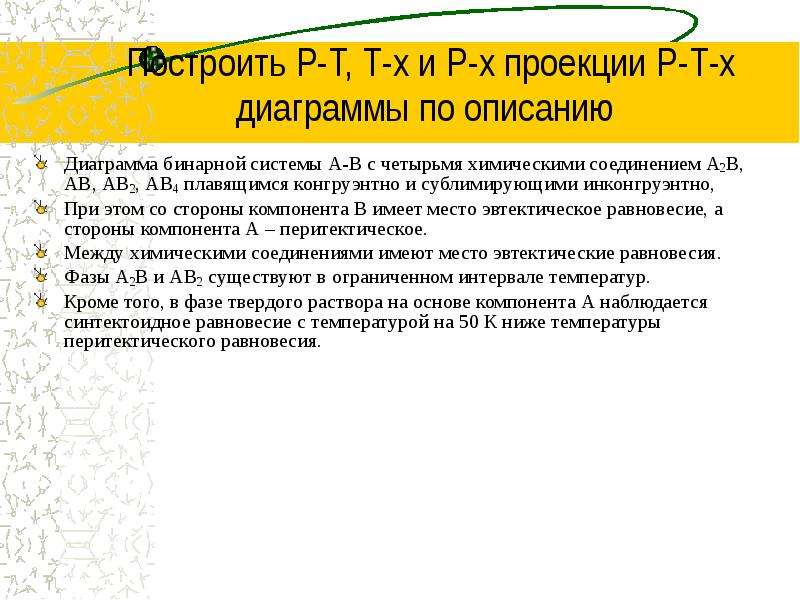

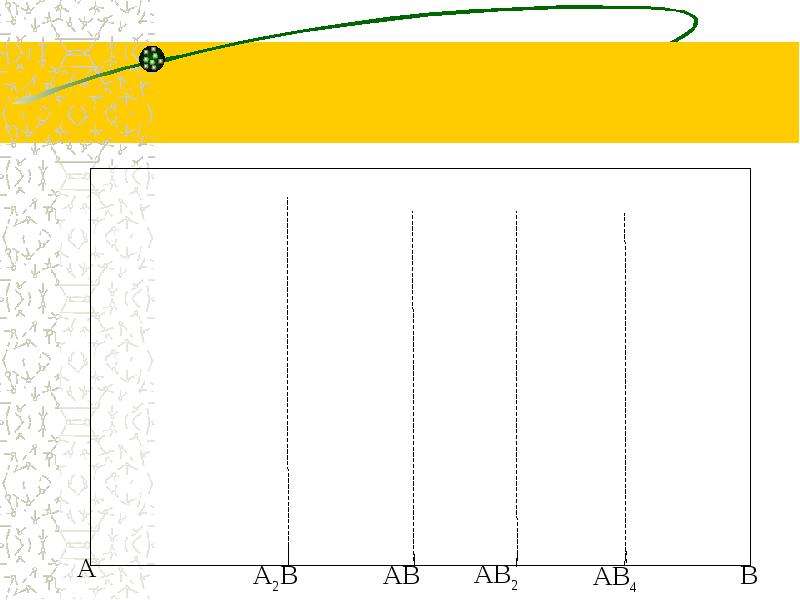

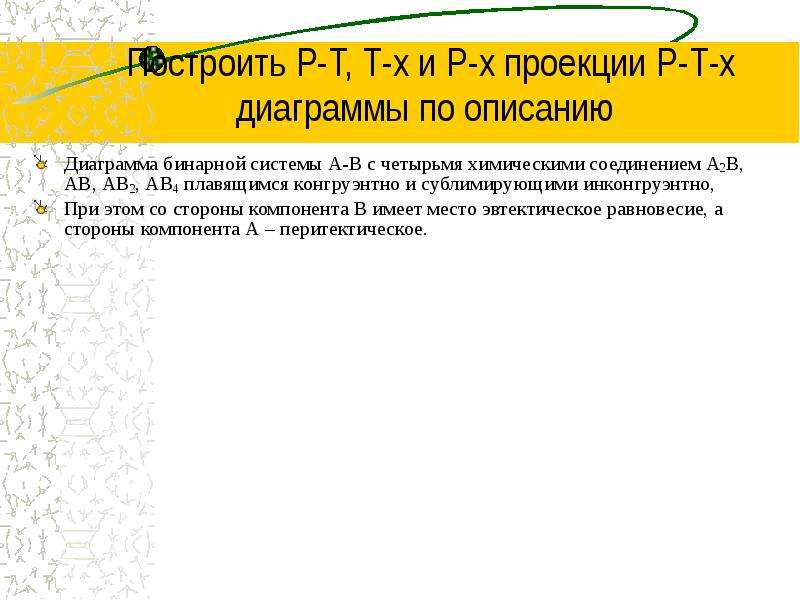

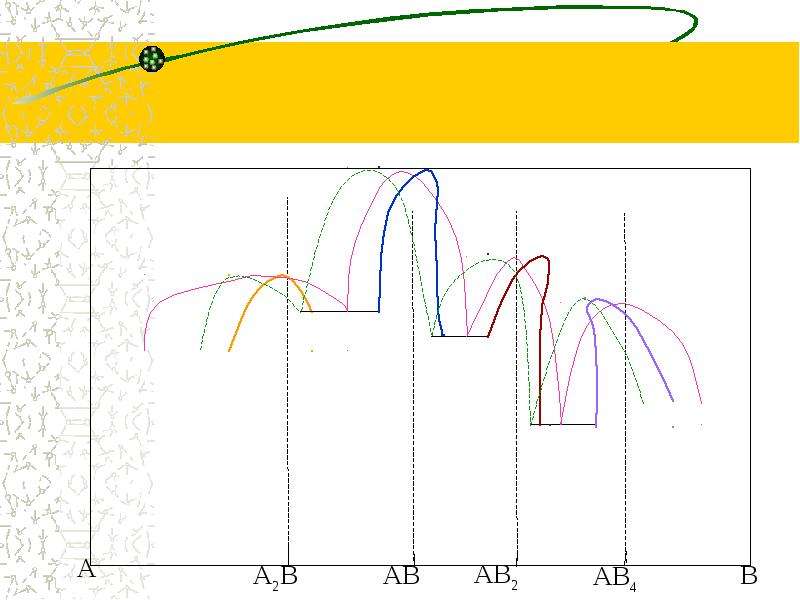

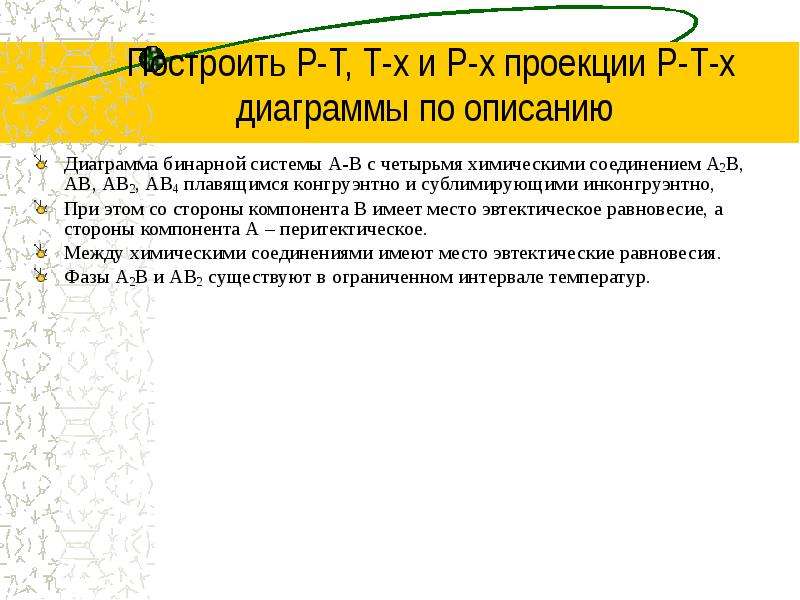

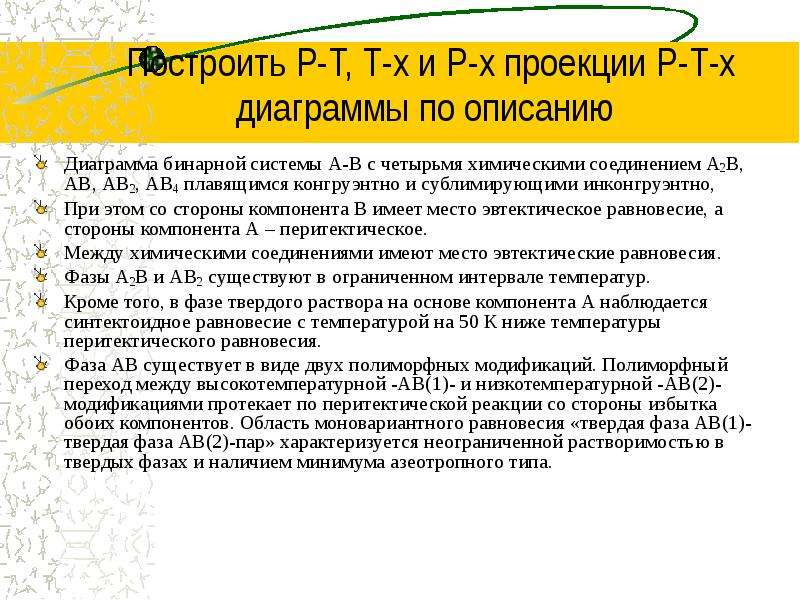

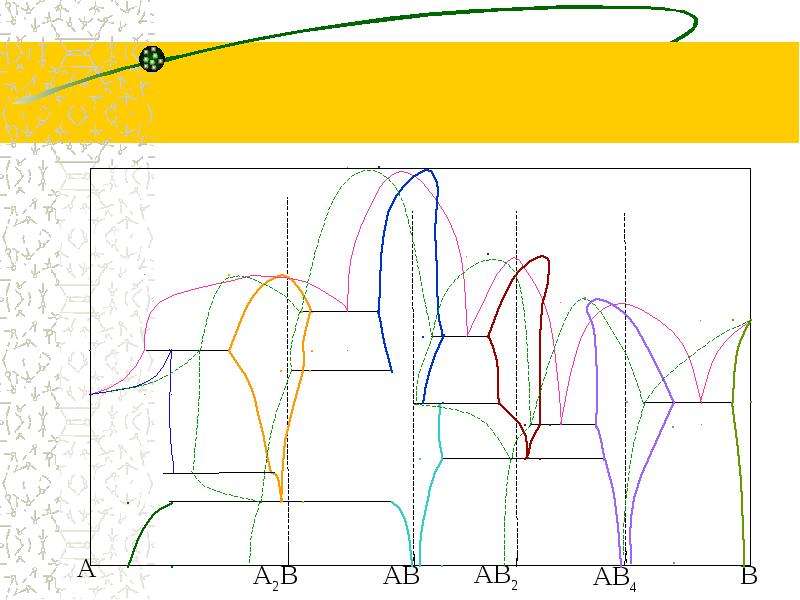

Построить Р-Т, Т-х и Р-х проекции Р-Т-х диаграммы по описанию Диаграмма бинарной системы А-В с четырьмя химическими соединением А2В, АВ, АВ2, АВ4 плавящимся конгруэнтно и сублимирующими инконгруэнтно, При этом со стороны компонента В имеет место эвтектическое равновесие, а стороны компонента А – перитектическое. Между химическими соединениями имеют место эвтектические равновесия. Фазы А2В и АВ2 существуют в ограниченном интервале температур. Кроме того, в фазе твердого раствора на основе компонента А наблюдается синтектоидное равновесие с температурой на 50 К ниже температуры перитектического равновесия. Фаза АВ существует в виде двух полиморфных модификаций. Полиморфный переход между высокотемпературной -АВ(1)- и низкотемпературной -АВ(2)- модификациями протекает по перитектической реакции со стороны избытка обоих компонентов. Область моновариантного равновесия «твердая фаза АВ(1)-твердая фаза АВ(2)-пар» характеризуется неограниченной растворимостью в твердых фазах и наличием минимума азеотропного типа. Максимальная температура плавления фазы АВ(1) является абсолютно максимальной для твердых фаз в системе А-В. Минимальная температура их существования на 100 К ниже температуры плавления соответствующего доминирующего компонента. Максимальная температура плавления фазы АВ является абсолютно максимальной для твердой фазы в системе А-В. Тройная точка компонента А по давлению лежит существенно ниже тройной точки компонента В, а по температуре – существенно выше..
