Вы можете ознакомиться и скачать презентацию на тему Поверхности в машиностроении. Основы теории режущих инструментов. Доклад-сообщение содержит 16 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Поверхности в машиностроении ГОУ ВПО ИНЭКА Курс лекций по дисциплине: «Основы теории режущих инструментов»

Слайд 2

Описание слайда:

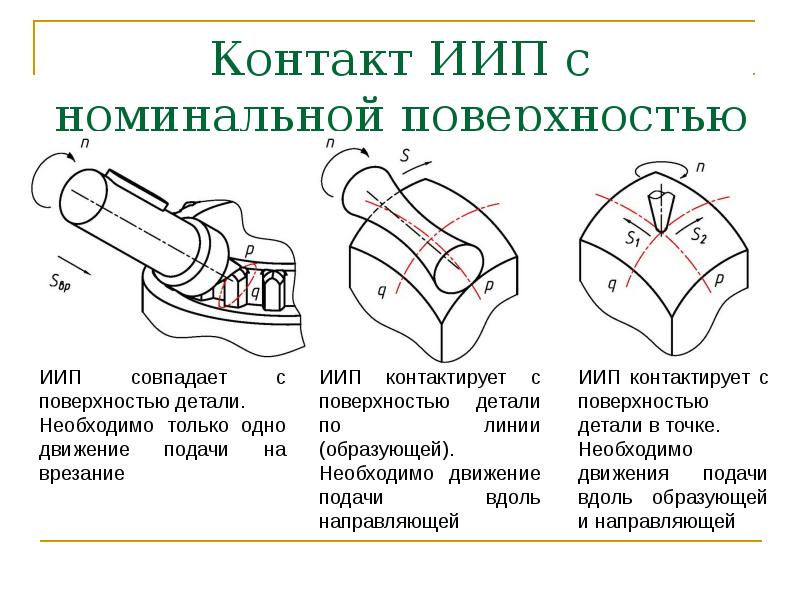

Контакт ИИП с номинальной поверхностью детали

Слайд 3

Описание слайда:

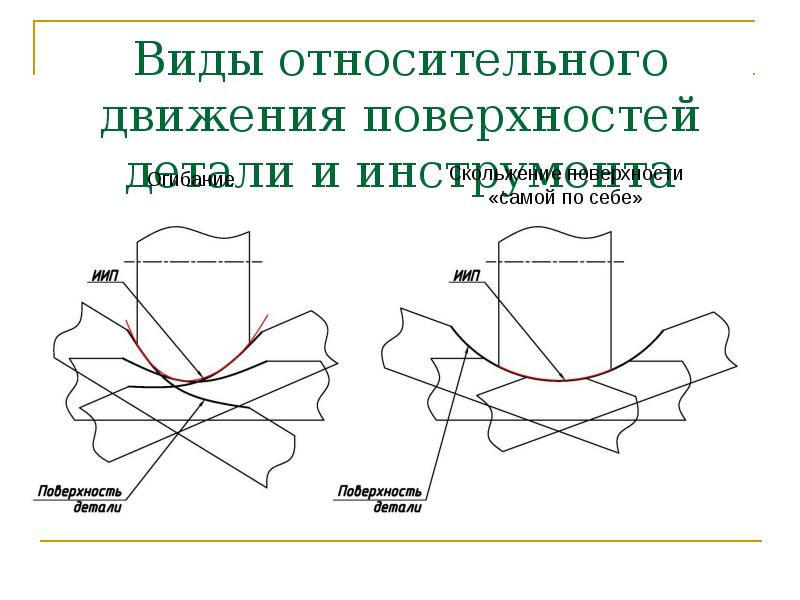

Виды относительного движения поверхностей детали и инструмента

Слайд 4

Описание слайда:

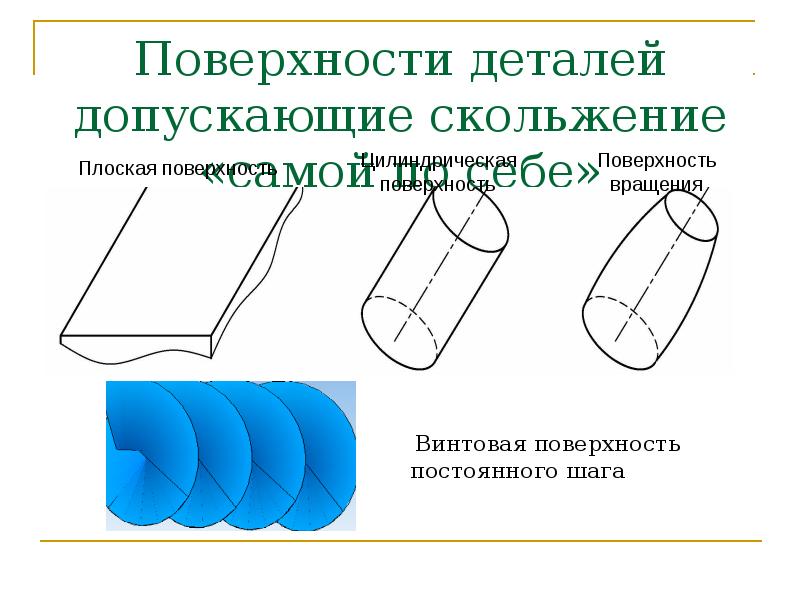

Поверхности деталей допускающие скольжение «самой по себе» Винтовая поверхность постоянного шага

Слайд 5

Описание слайда:

Поверхности деталей Определение ИИП требует задания поверхности детали В общем случае эти поверхности являются пространственными Для задания поверхности используется пространственная система координат XYZ Уравнение поверхности

Слайд 6

Описание слайда:

Уравнение поверхности При задании поверхности целесообразно оси координат располагать вдоль траектории допускающей скольжение поверхности «самой по себе»; В этом случае можно значительно упростить математический аппарат; Поверхностная задача может рассматриваться на плоскости.

Слайд 7

Описание слайда:

Цилиндрическая поверхность Цилиндрические поверхности в направлении своей оси имеют одно и то же сечение; Поперечное сечение может быть фасонным; Уравнение поверхности сводится к уравнению кривой в поперечном сечении.

Слайд 8

Описание слайда:

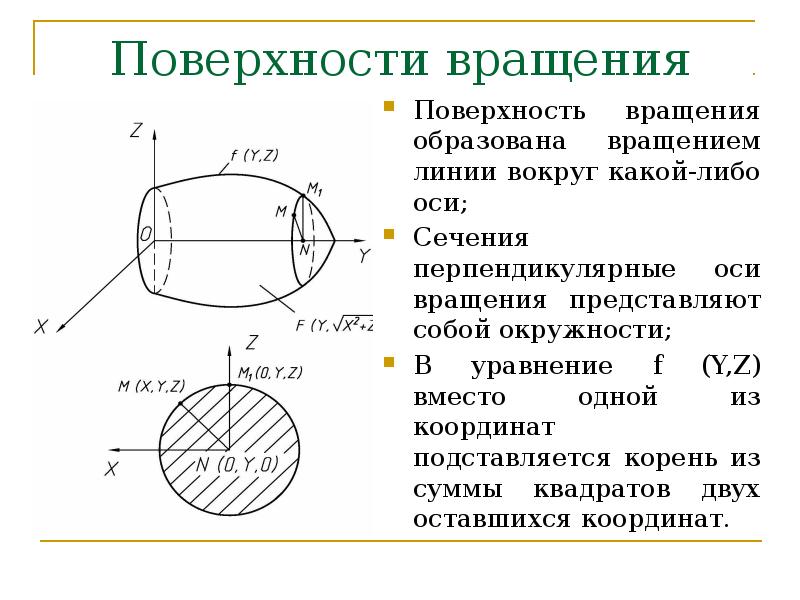

Поверхности вращения Поверхность вращения образована вращением линии вокруг какой-либо оси; Сечения перпендикулярные оси вращения представляют собой окружности; В уравнение f (Y,Z) вместо одной из координат подставляется корень из суммы квадратов двух оставшихся координат.

Слайд 9

Описание слайда:

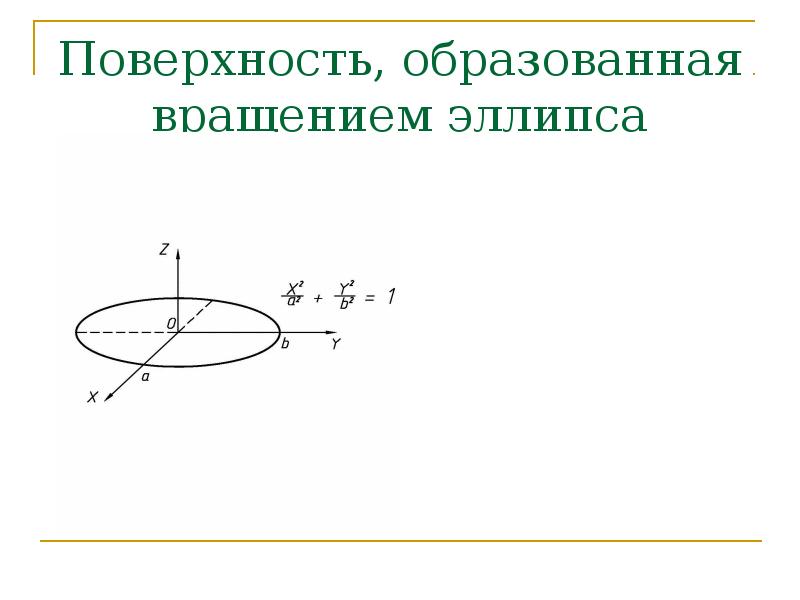

Поверхность, образованная вращением эллипса

Слайд 10

Описание слайда:

Поверхность, образованная вращением эллипса

Слайд 11

Описание слайда:

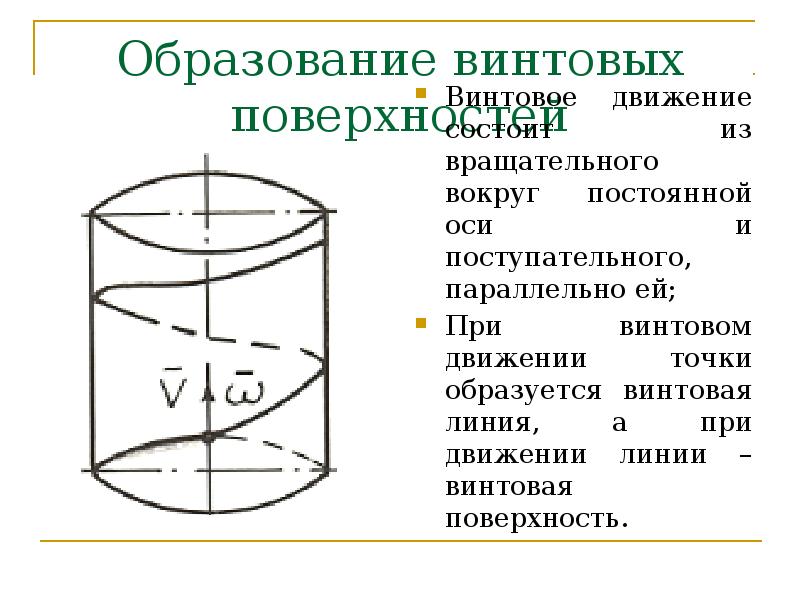

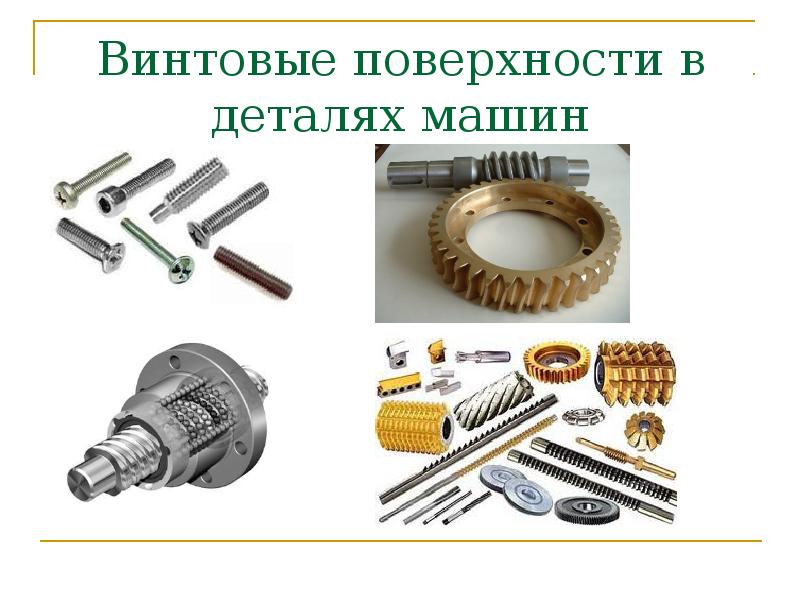

Образование винтовых поверхностей Винтовое движение состоит из вращательного вокруг постоянной оси и поступательного, параллельно ей; При винтовом движении точки образуется винтовая линия, а при движении линии – винтовая поверхность.

Слайд 12

Описание слайда:

Правая и левая винтовые линии Винтовая линия (поверхность) правая если совпадении направление векторов линейной (V) и угловой (ω) скоростей совпадают; Винтовая линия (поверхность) левая если направление векторов противоположное.

Слайд 13

Описание слайда:

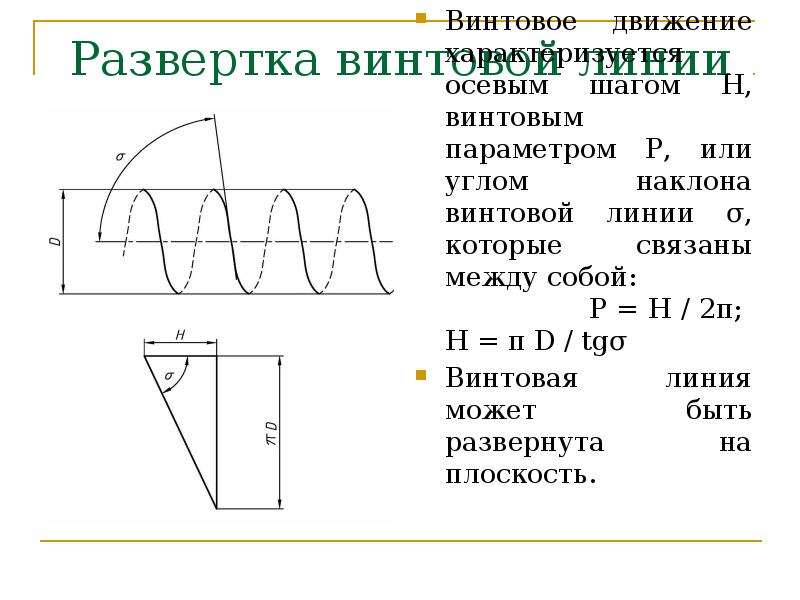

Развертка винтовой линии Винтовое движение характеризуется осевым шагом Н, винтовым параметром Р, или углом наклона винтовой линии σ, которые связаны между собой: Р = Н / 2π; Н = π D / tgσ Винтовая линия может быть развернута на плоскость.

Слайд 14

Описание слайда:

Виды образующих винтовых поверхностей Линейчатые винтовые поверхности: Прямая аb с указанием ее положения относительно оси детали (угол ε, расстояние r). Каналовые винтовые поверхности: Дуга окружности радиусом R (указываются координаты У0, Z0 центра дуги и плоскости, в которой она расположена.

Слайд 15

Описание слайда:

Виды образующих винтовых поверхностей Плоская фигура, очерченная отрезками прямых и дугами окружности или другими кривыми. Профиль образующей может быть задан в различных сечениях. Объемная фигура с расположением образующей линии в пространстве. Линия образующей (а b с) является пространственной.
