Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

КАФЕДРА ПОЖЕЖНОЇ І ТЕХНОГЕННОЇ БЕЗПЕКИ ОБ`ЄКТІВ ТА ТЕХНОЛОГІЙ

Слайд 3

Описание слайда:

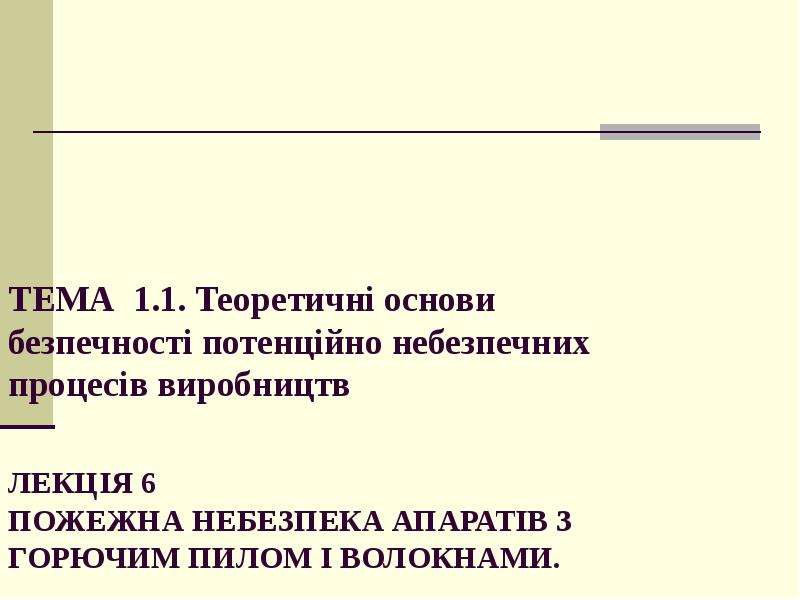

ТЕМА 1.1. Теоретичні основи безпечності потенційно небезпечних процесів виробництв ЛЕКЦІЯ 6 ПОЖЕЖНА НЕБЕЗПЕКА АПАРАТІВ З ГОРЮЧИМ ПИЛОМ І ВОЛОКНАМИ.

Слайд 4

Описание слайда:

П Л А Н Л Е К Ц І Ї Умови і причини утворення горючого середовища Запобігання утворенню горючого середовища в технологічному обладнанні з наявністю горючого пилу і волокон.

Слайд 5

Описание слайда:

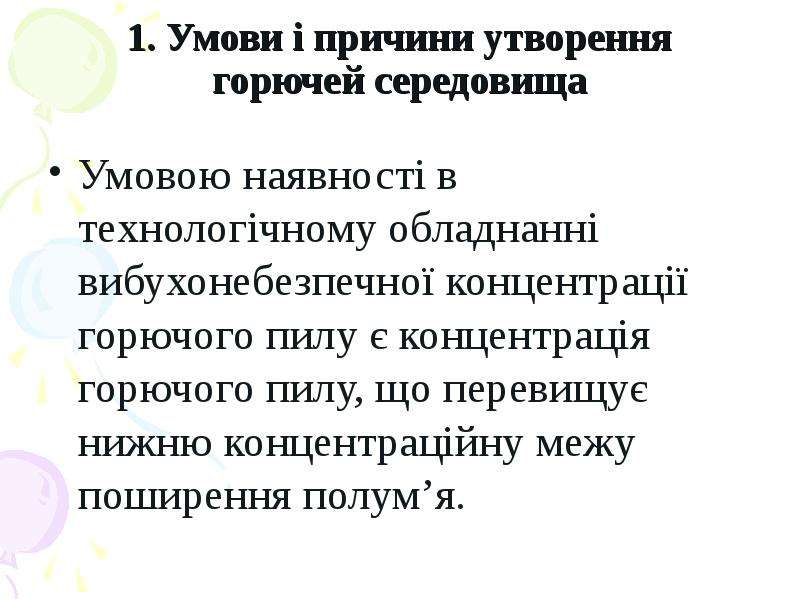

1. Умови і причини утворення горючей середовища Умовою наявності в технологічному обладнанні вибухонебезпечної концентрації горючого пилу є концентрація горючого пилу, що перевищує нижню концентраційну межу поширення полум’я.

Слайд 6

Описание слайда:

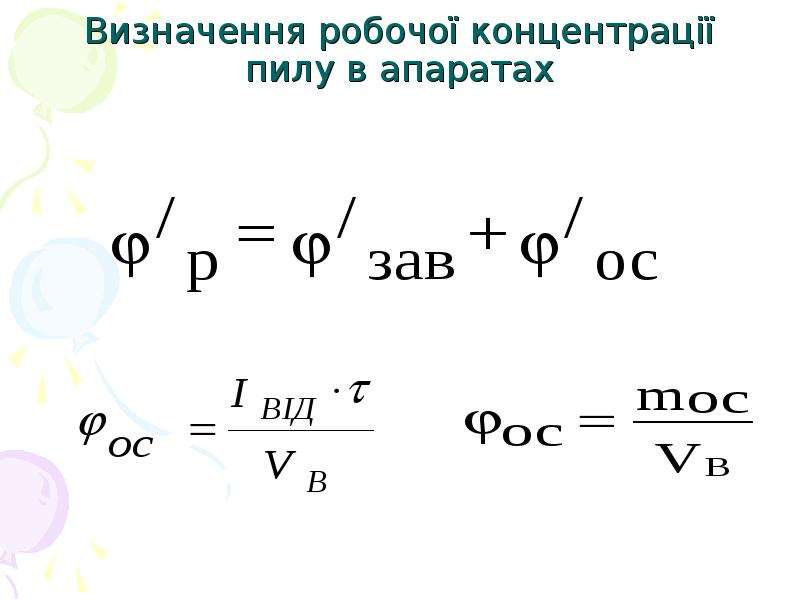

Визначення робочої концентрації пилу в апаратах

Слайд 7

Описание слайда:

Осілий пил накопичується в застійних ділянках, тупиках і т.п.. Накопиченню осілого пилу сприяє збільшення вологості повітря і конденсація вологи на стінках апаратів і трубопроводів. Осілий пил накопичується в застійних ділянках, тупиках і т.п.. Накопиченню осілого пилу сприяє збільшення вологості повітря і конденсація вологи на стінках апаратів і трубопроводів. Для пожежної профілактики важливо знати умови переходу пилу з одного стану в інше. Зважений пил не буде осідати, а осілий буде звихрюватися, якщо швидкість руху газового потоку буде більшою за швидкість осадження.

Слайд 8

Описание слайда:

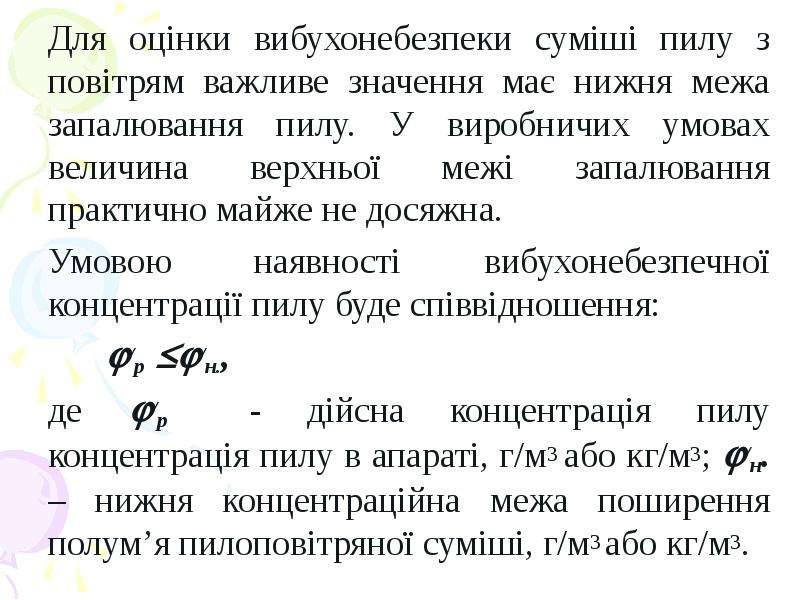

Для оцінки вибухонебезпеки суміші пилу з повітрям важливе значення має нижня межа запалювання пилу. У виробничих умовах величина верхньої межі запалювання практично майже не досяжна. Для оцінки вибухонебезпеки суміші пилу з повітрям важливе значення має нижня межа запалювання пилу. У виробничих умовах величина верхньої межі запалювання практично майже не досяжна. Умовою наявності вибухонебезпечної концентрації пилу буде співвідношення: /р /н., де /р - дійсна концентрація пилу концентрація пилу в апараті, г/м3 або кг/м3; /н. – нижня концентраційна межа поширення полум’я пилоповітряної суміші, г/м3 або кг/м3.

Слайд 9

Описание слайда:

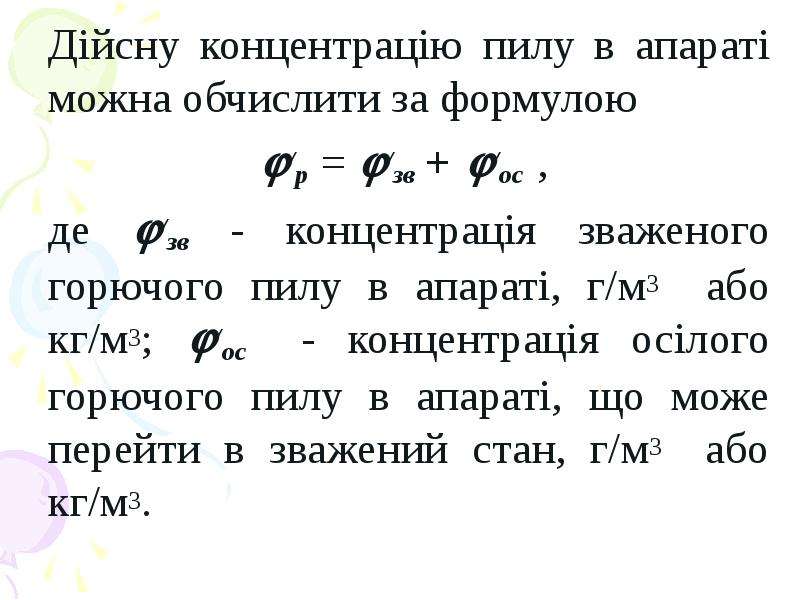

Дійсну концентрацію пилу в апараті можна обчислити за формулою Дійсну концентрацію пилу в апараті можна обчислити за формулою /р = /зв + /ос , де /зв - концентрація зваженого горючого пилу в апараті, г/м3 або кг/м3; /ос - концентрація осілого горючого пилу в апараті, що може перейти в зважений стан, г/м3 або кг/м3.

Слайд 10

Описание слайда:

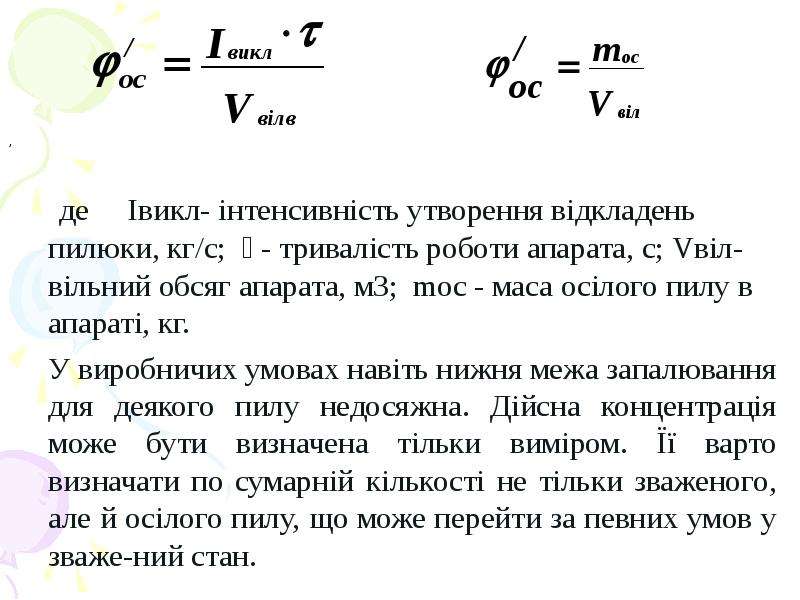

де Івикл- інтенсивність утворення відкладень пилюки, кг/с;  - тривалість роботи апарата, с; Vвіл- вільний обсяг апарата, м3; moc - маса осілого пилу в апараті, кг. де Івикл- інтенсивність утворення відкладень пилюки, кг/с;  - тривалість роботи апарата, с; Vвіл- вільний обсяг апарата, м3; moc - маса осілого пилу в апараті, кг. У виробничих умовах навіть нижня межа запалювання для деякого пилу недосяжна. Дійсна концентрація може бути визначена тільки виміром. Її варто визначати по сумарній кількості не тільки зваженого, але й осілого пилу, що може перейти за певних умов у зваже-ний стан.

Слайд 11

Описание слайда:

Відомі такі заходи, спрямовані на зниження вибухопожежної небезпеки апаратів і тру-бопроводів із наявністю пилу: Відомі такі заходи, спрямовані на зниження вибухопожежної небезпеки апаратів і тру-бопроводів із наявністю пилу: • Підтримання гранично припустимої концентрації горючого пилу в апаратах у ме-жах: де Кб.н. - коефіцієнт безпеки (запасу надійності); в практичної роботі для забезпе-чення повної надійності запобігання утворення горючого середовища допустимо використо-вувати наступні значення Кб.н. - коефіцієнту безпеки (запасу надійності): для однорідної газового сумішу без джерел запалювання Кб.н. =2; для однорідної газового сумішу при наявністі джерел запалювання Кб.н. =4; для неоднорідної газового сумішу без джерел запалювання Кб.н. =10; для неоднорідної газового сумішу при наявністі джерел запалювання Кб.н. =20;

Слайд 12

Описание слайда:

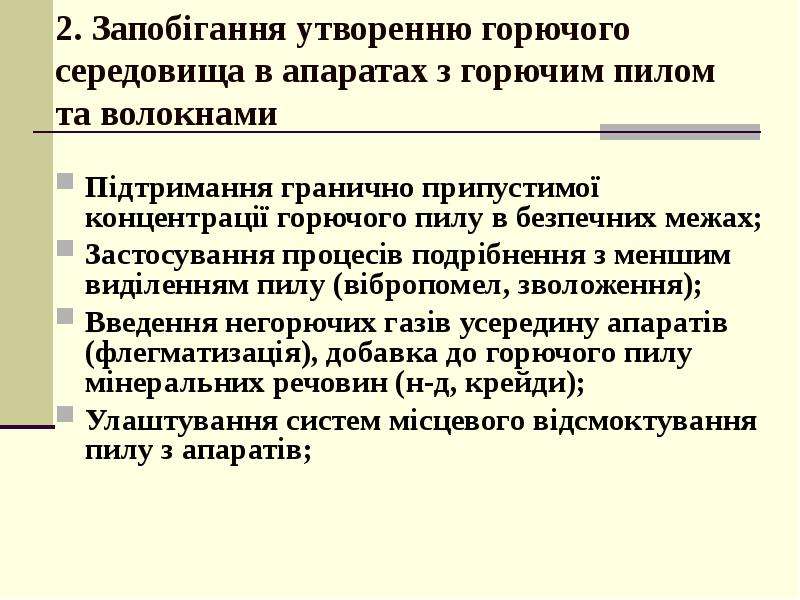

2. Запобігання утворенню горючого середовища в апаратах з горючим пилом та волокнами Підтримання гранично припустимої концентрації горючого пилу в безпечних межах; Застосування процесів подрібнення з меншим виділенням пилу (вібропомел, зволоження); Введення негорючих газів усередину апаратів (флегматизація), добавка до горючого пилу мінеральних речовин (н-д, крейди); Улаштування систем місцевого відсмоктування пилу з апаратів;

Слайд 13

Описание слайда:

Використання негорючих газів для пневматичного транспортування горючого пилу; Використання негорючих газів для пневматичного транспортування горючого пилу; Встановлення оптимальної швидкості пневмотранспортування з метою запобігання осадження пилу; Конструювання апаратів з гладкими поверхнями, плавними переходами діаметрів; Використання вібраторів проти утворення пробок в бункерах та трубопроводах.

Слайд 14

Описание слайда:

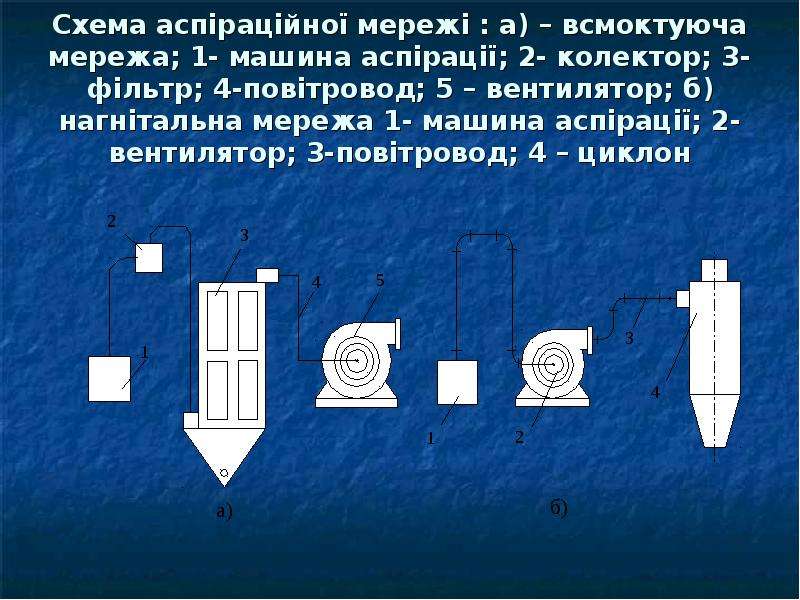

Схема аспіраційної мережі : а) – всмоктуюча мережа; 1- машина аспірації; 2- колектор; 3-фільтр; 4-повітровод; 5 – вентилятор; б) нагнітальна мережа 1- машина аспірації; 2- вентилятор; 3-повітровод; 4 – циклон

Слайд 15

Описание слайда:

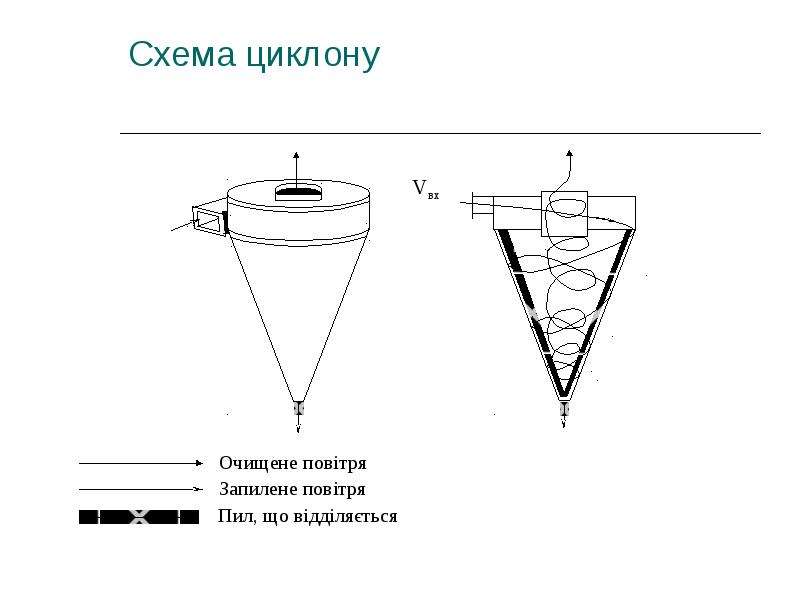

Схема циклону

Слайд 16

Описание слайда:

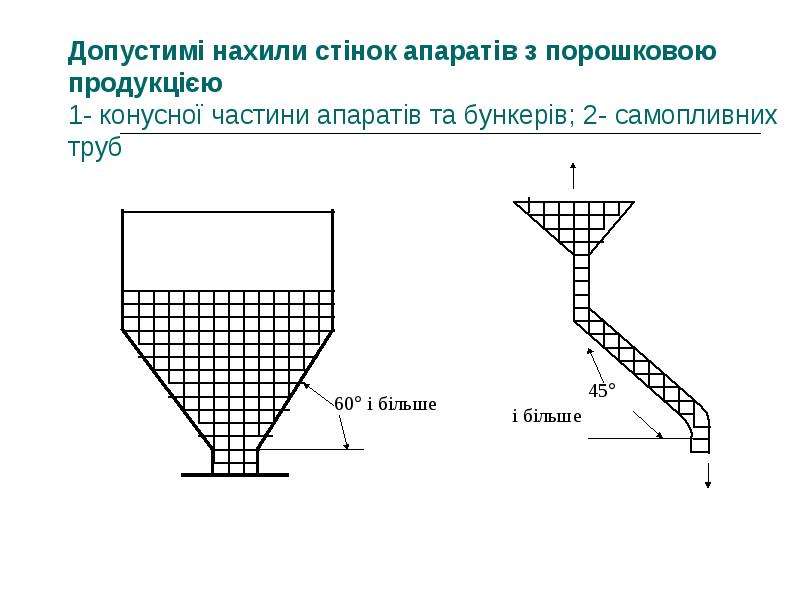

Допустимі нахили стінок апаратів з порошковою продукцією 1- конусної частини апаратів та бункерів; 2- самопливних труб

Слайд 17

Описание слайда:

Завдання на самопідготовку Михайлюк О.П., Олійник В.В., Мозговий Г,О. Теоретичні основи пожежної профілактики технологічних процесів та апаратів. Навчальний посібник.- Харків.- 2004.- с.27-65. Михайлюк О.П., Сирих В.М. Теоретичні основи пожежної профілактики технологічних процесів та апаратів.- Харків.- ХІПБ МВС України, 1998.- 119 с.4-15. Розв’язати задачі 1.1, 1.2.(с.15 Задачника).
