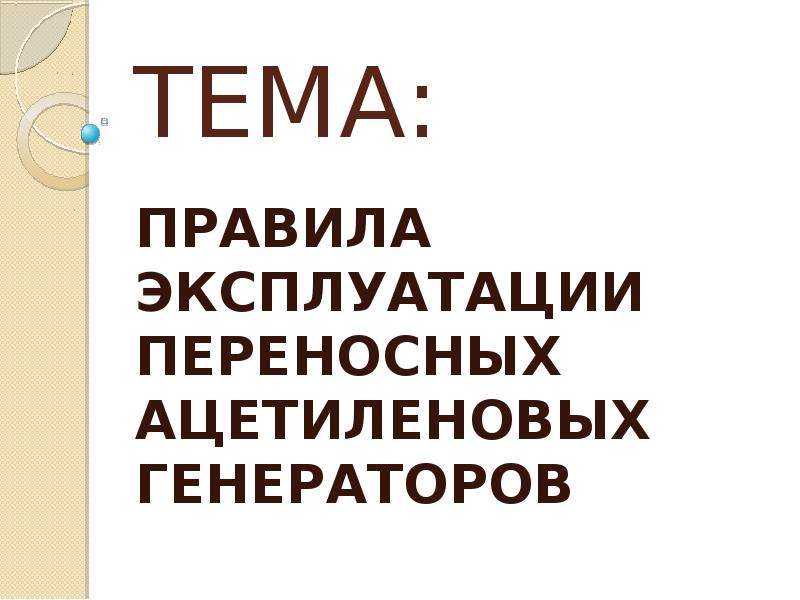

Слайд 1

Описание слайда:

ТЕМА: ПРАВИЛА ЭКСПЛУАТАЦИИ ПЕРЕНОСНЫХ АЦЕТИЛЕНОВЫХ ГЕНЕРАТОРОВ

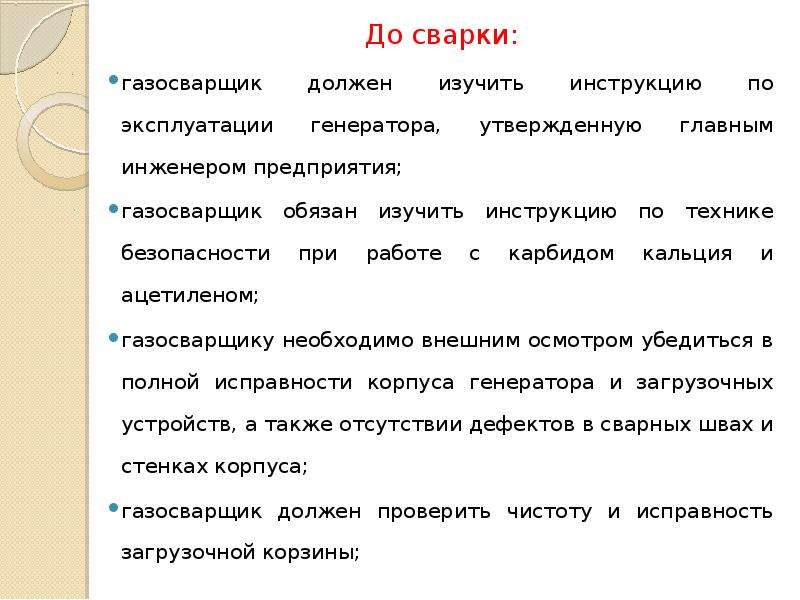

Слайд 2

Описание слайда:

До сварки: До сварки: газосварщик должен изучить инструкцию по эксплуатации генератора, утвержденную главным инженером предприятия; газосварщик обязан изучить инструкцию по технике безопасности при работе с карбидом кальция и ацетиленом; газосварщику необходимо внешним осмотром убедиться в полной исправности корпуса генератора и загрузочных устройств, а также отсутствии дефектов в сварных швах и стенках корпуса; газосварщик должен проверить чистоту и исправность загрузочной корзины;

Слайд 3

Описание слайда:

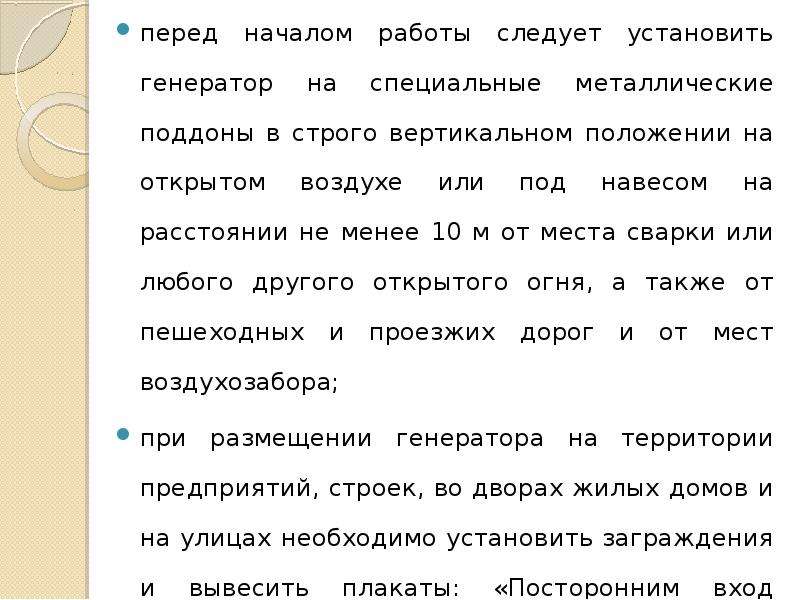

перед началом работы следует установить генератор на специальные металлические поддоны в строго вертикальном положении на открытом воздухе или под навесом на расстоянии не менее 10 м от места сварки или любого другого открытого огня, а также от пешеходных и проезжих дорог и от мест воздухозабора; перед началом работы следует установить генератор на специальные металлические поддоны в строго вертикальном положении на открытом воздухе или под навесом на расстоянии не менее 10 м от места сварки или любого другого открытого огня, а также от пешеходных и проезжих дорог и от мест воздухозабора; при размещении генератора на территории предприятий, строек, во дворах жилых домов и на улицах необходимо установить заграждения и вывесить плакаты: «Посторонним вход запрещен — огнеопасно», «Не курить!», «Не проходить с огнем!»;

Слайд 4

Описание слайда:

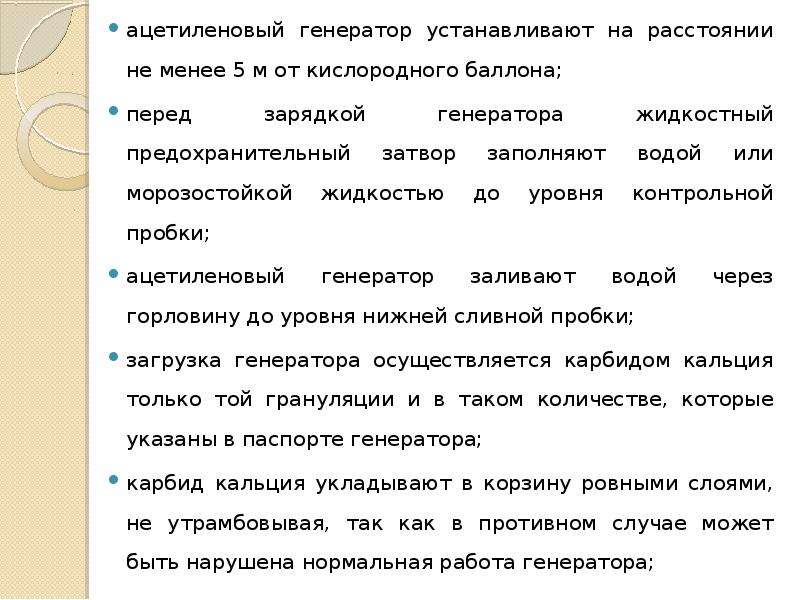

ацетиленовый генератор устанавливают на расстоянии не менее 5 м от кислородного баллона; ацетиленовый генератор устанавливают на расстоянии не менее 5 м от кислородного баллона; перед зарядкой генератора жидкостный предохранительный затвор заполняют водой или морозостойкой жидкостью до уровня контрольной пробки; ацетиленовый генератор заливают водой через горловину до уровня нижней сливной пробки; загрузка генератора осуществляется карбидом кальция только той грануляции и в таком количестве, которые указаны в паспорте генератора; карбид кальция укладывают в корзину ровными слоями, не утрамбовывая, так как в противном случае может быть нарушена нормальная работа генератора;

Слайд 5

Описание слайда:

при загрузке генератора необходимо надевать резиновые перчатки; при загрузке генератора необходимо надевать резиновые перчатки; первые порции ацетилена, содержащие воздух, выпускают в атмосферу, чтобы в генераторе не образовалась взрывоопасная смесь (осуществляется продувка газообразователя); плотно закрыв горловину генератора, газосварщик должен проследить за тем, чтобы давление в нем не превышало допустимый уровень; если давление в газообразователе повысилось до предельного значения из-за отсутствия отбора газа, то необходимо вручную оттянуть шток перепускного клапана и сбросить газ небольшими порциями в атмосферу, установив давление ниже допустимого.

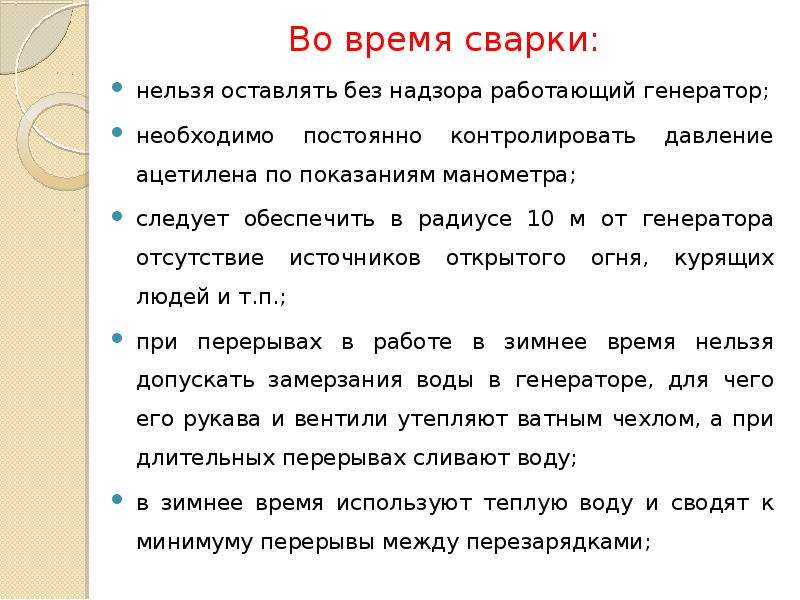

Слайд 6

Описание слайда:

Во время сварки: Во время сварки: нельзя оставлять без надзора работающий генератор; необходимо постоянно контролировать давление ацетилена по показаниям манометра; следует обеспечить в радиусе 10 м от генератора отсутствие источников открытого огня, курящих людей и т.п.; при перерывах в работе в зимнее время нельзя допускать замерзания воды в генераторе, для чего его рукава и вентили утепляют ватным чехлом, а при длительных перерывах сливают воду; в зимнее время используют теплую воду и сводят к минимуму перерывы между перезарядками;

Слайд 7

Описание слайда:

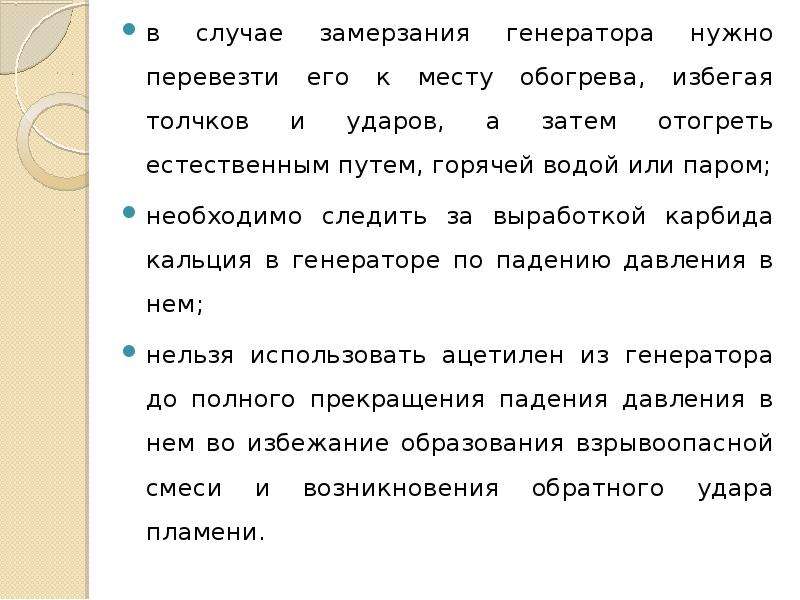

в случае замерзания генератора нужно перевезти его к месту обогрева, избегая толчков и ударов, а затем отогреть естественным путем, горячей водой или паром; в случае замерзания генератора нужно перевезти его к месту обогрева, избегая толчков и ударов, а затем отогреть естественным путем, горячей водой или паром; необходимо следить за выработкой карбида кальция в генераторе по падению давления в нем; нельзя использовать ацетилен из генератора до полного прекращения падения давления в нем во избежание образования взрывоопасной смеси и возникновения обратного удара пламени.

Слайд 8

Описание слайда:

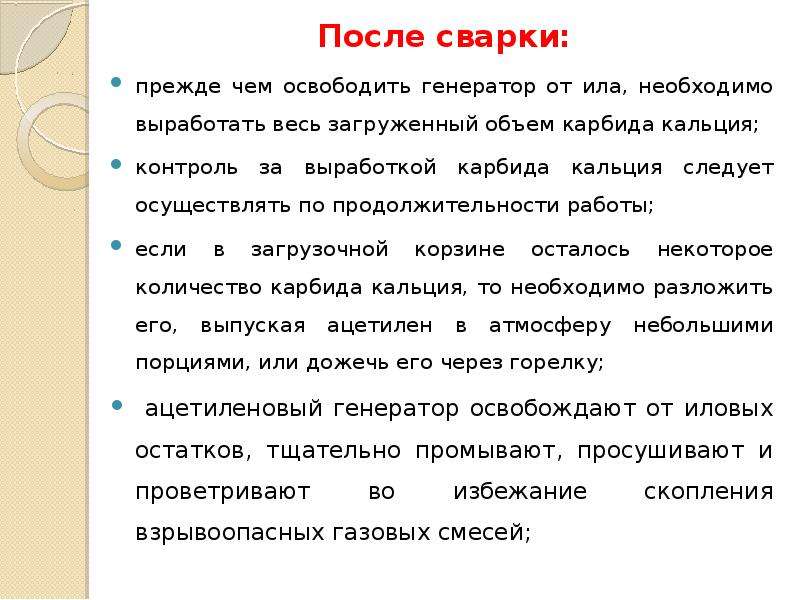

После сварки: После сварки: прежде чем освободить генератор от ила, необходимо выработать весь загруженный объем карбида кальция; контроль за выработкой карбида кальция следует осуществлять по продолжительности работы; если в загрузочной корзине осталось некоторое количество карбида кальция, то необходимо разложить его, выпуская ацетилен в атмосферу небольшими порциями, или дожечь его через горелку; ацетиленовый генератор освобождают от иловых остатков, тщательно промывают, просушивают и проветривают во избежание скопления взрывоопасных газовых смесей;

Слайд 9

Описание слайда:

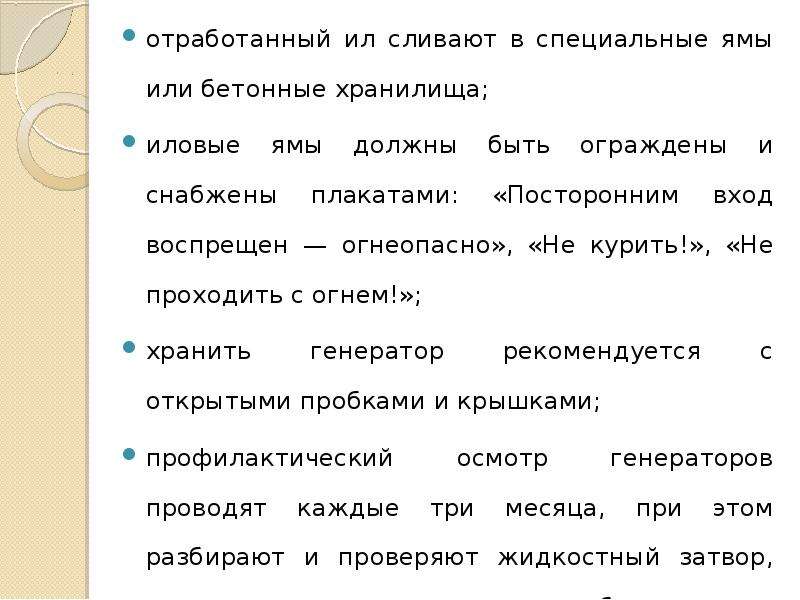

отработанный ил сливают в специальные ямы или бетонные хранилища; отработанный ил сливают в специальные ямы или бетонные хранилища; иловые ямы должны быть ограждены и снабжены плакатами: «Посторонним вход воспрещен — огнеопасно», «Не курить!», «Не проходить с огнем!»; хранить генератор рекомендуется с открытыми пробками и крышками; профилактический осмотр генераторов проводят каждые три месяца, при этом разбирают и проверяют жидкостный затвор, газоподводящую и отводящую трубки;

Слайд 10

Описание слайда:

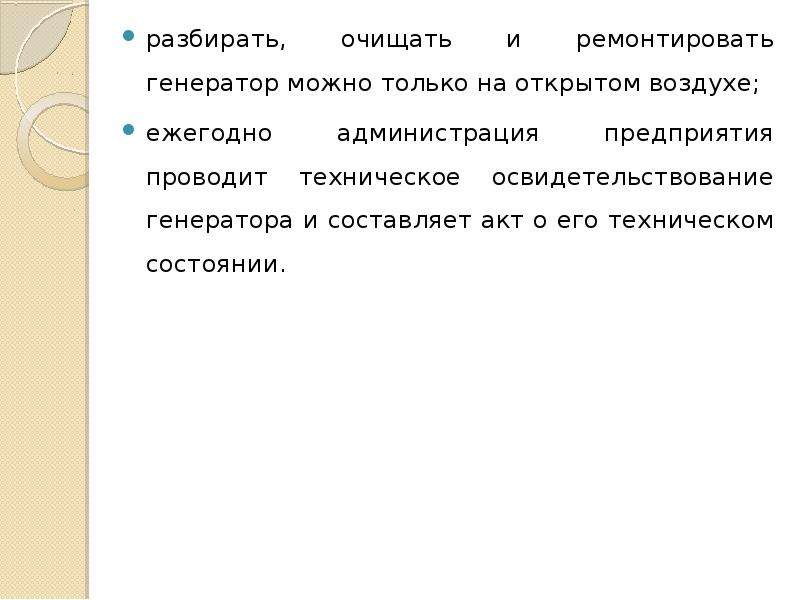

разбирать, очищать и ремонтировать генератор можно только на открытом воздухе; разбирать, очищать и ремонтировать генератор можно только на открытом воздухе; ежегодно администрация предприятия проводит техническое освидетельствование генератора и составляет акт о его техническом состоянии.

Слайд 11

Описание слайда:

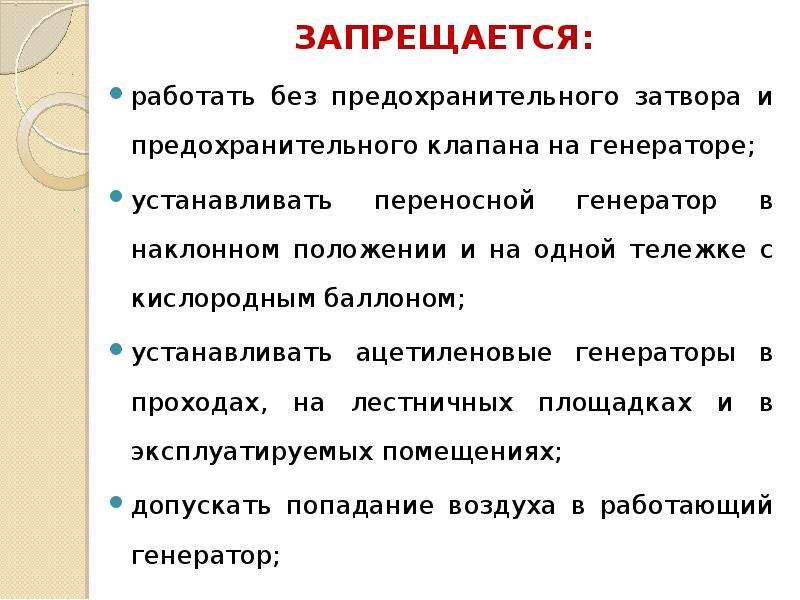

ЗАПРЕЩАЕТСЯ: ЗАПРЕЩАЕТСЯ: работать без предохранительного затвора и предохранительного клапана на генераторе; устанавливать переносной генератор в наклонном положении и на одной тележке с кислородным баллоном; устанавливать ацетиленовые генераторы в проходах, на лестничных площадках и в эксплуатируемых помещениях; допускать попадание воздуха в работающий генератор;

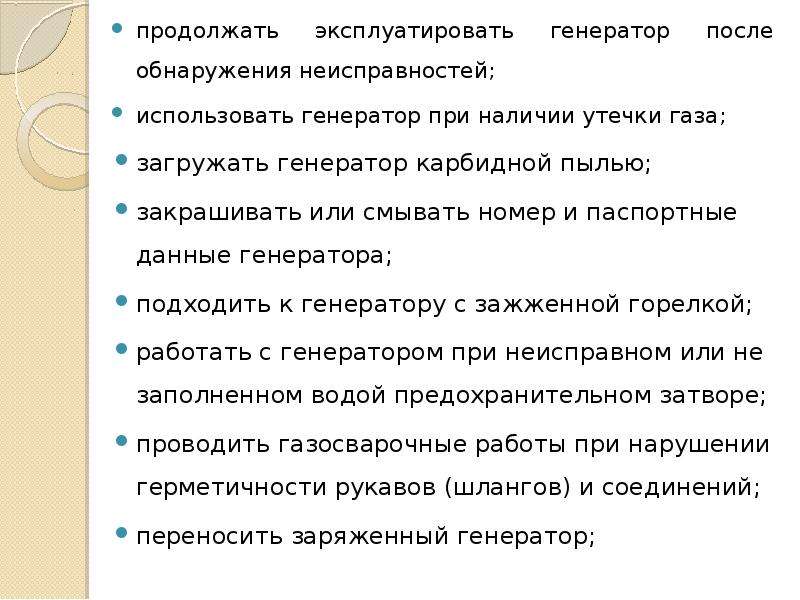

Слайд 12

Описание слайда:

продолжать эксплуатировать генератор после обнаружения неисправностей; продолжать эксплуатировать генератор после обнаружения неисправностей; использовать генератор при наличии утечки газа; загружать генератор карбидной пылью; закрашивать или смывать номер и паспортные данные генератора; подходить к генератору с зажженной горелкой; работать с генератором при неисправном или не заполненном водой предохранительном затворе; проводить газосварочные работы при нарушении герметичности рукавов (шлангов) и соединений; переносить заряженный генератор;

Слайд 13

Описание слайда:

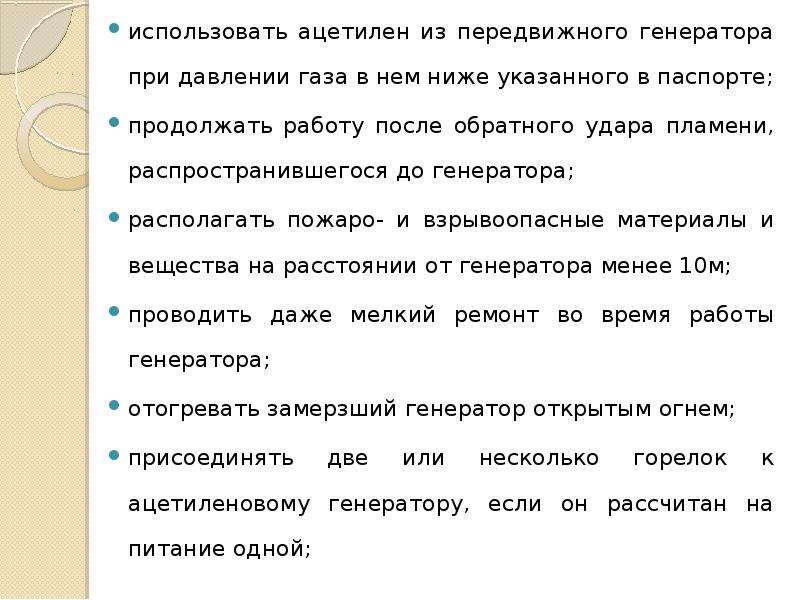

использовать ацетилен из передвижного генератора при давлении газа в нем ниже указанного в паспорте; использовать ацетилен из передвижного генератора при давлении газа в нем ниже указанного в паспорте; продолжать работу после обратного удара пламени, распространившегося до генератора; располагать пожаро- и взрывоопасные материалы и вещества на расстоянии от генератора менее 10м; проводить даже мелкий ремонт во время работы генератора; отогревать замерзший генератор открытым огнем; присоединять две или несколько горелок к ацетиленовому генератору, если он рассчитан на питание одной;

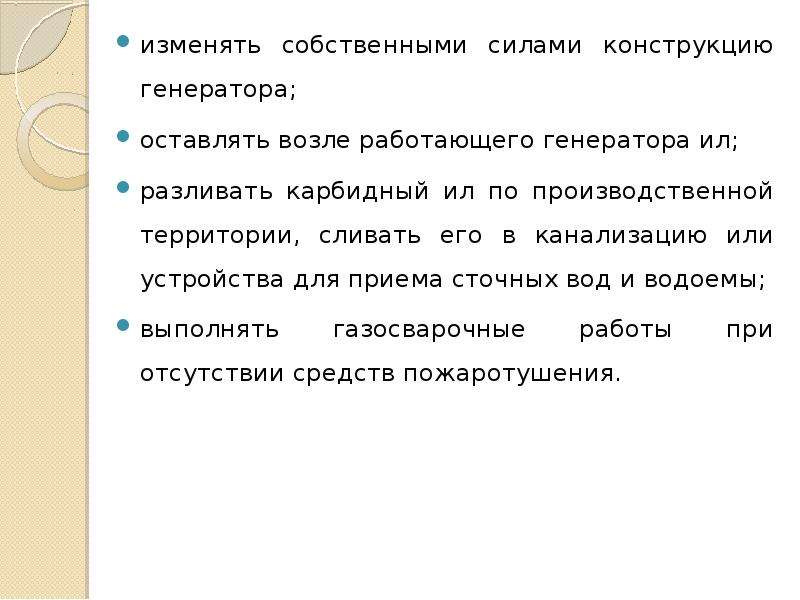

Слайд 14

Описание слайда:

изменять собственными силами конструкцию генератора; изменять собственными силами конструкцию генератора; оставлять возле работающего генератора ил; разливать карбидный ил по производственной территории, сливать его в канализацию или устройства для приема сточных вод и водоемы; выполнять газосварочные работы при отсутствии средств пожаротушения.
