«Функциональный генератор» Курсовой проект по дисциплине «Электротехника и электроника» на тему:

Слайд 2

Описание слайда:

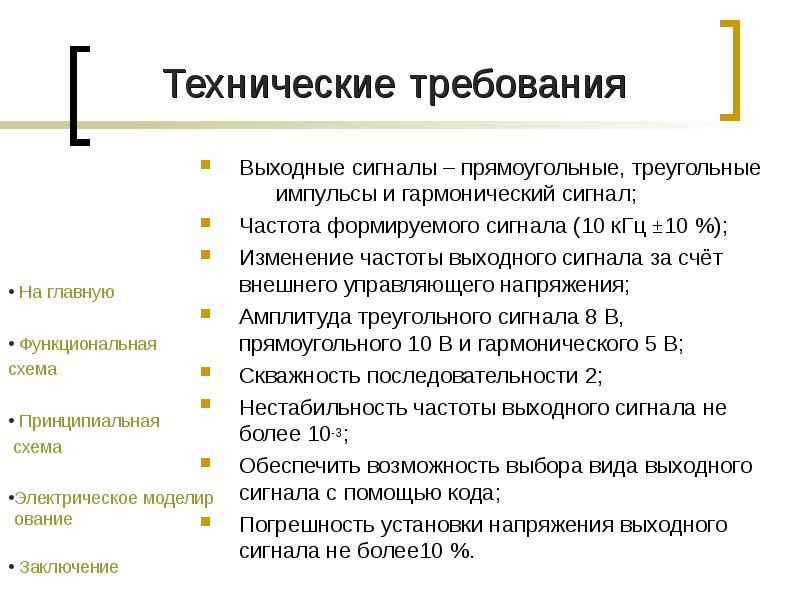

Технические требования Выходные сигналы – прямоугольные, треугольные импульсы и гармонический сигнал; Частота формируемого сигнала (10 кГц ±10 %); Изменение частоты выходного сигнала за счёт внешнего управляющего напряжения; Амплитуда треугольного сигнала 8 В, прямоугольного 10 В и гармонического 5 В; Скважность последовательности 2; Нестабильность частоты выходного сигнала не более 10-3; Обеспечить возможность выбора вида выходного сигнала с помощью кода; Погрешность установки напряжения выходного сигнала не более10 %.

Слайд 3

Описание слайда:

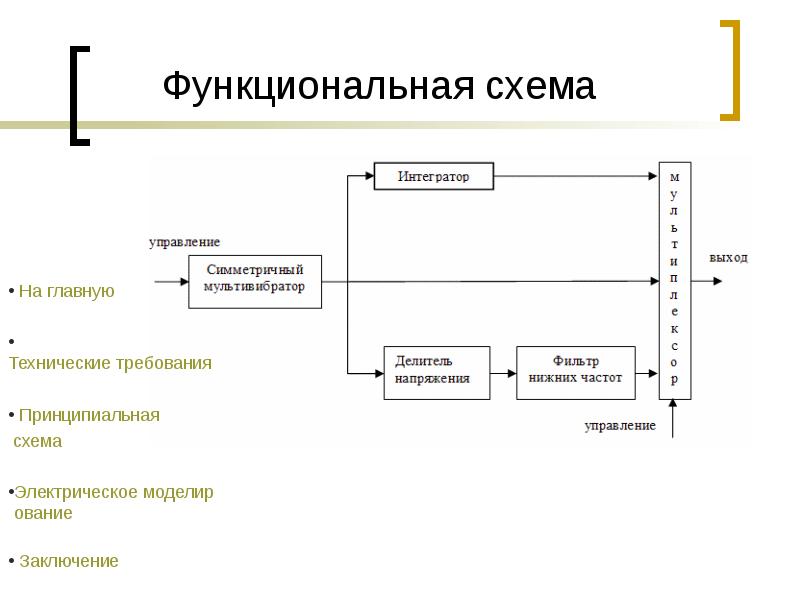

Функциональная схема

Слайд 4

Описание слайда:

Электрическая схема

Слайд 5

Описание слайда:

Электрическое моделирование

Слайд 6

Описание слайда:

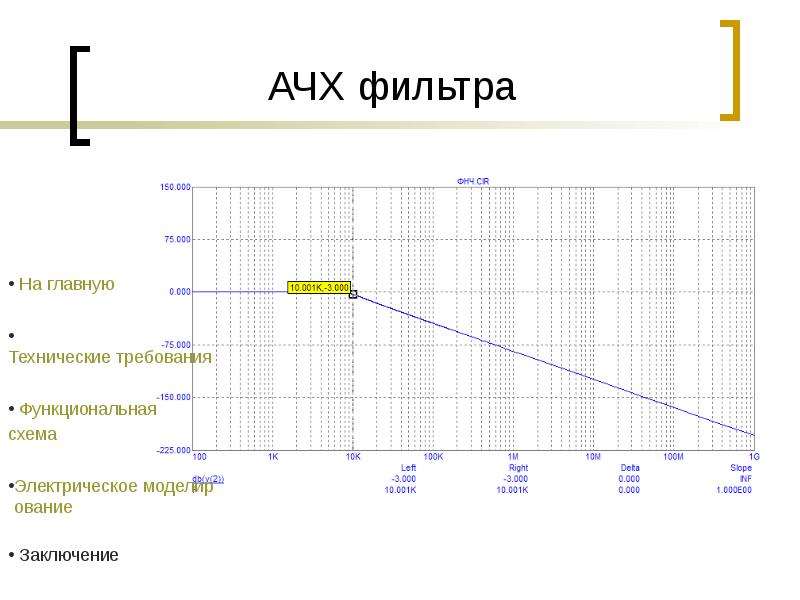

АЧХ фильтра

Слайд 7

Описание слайда:

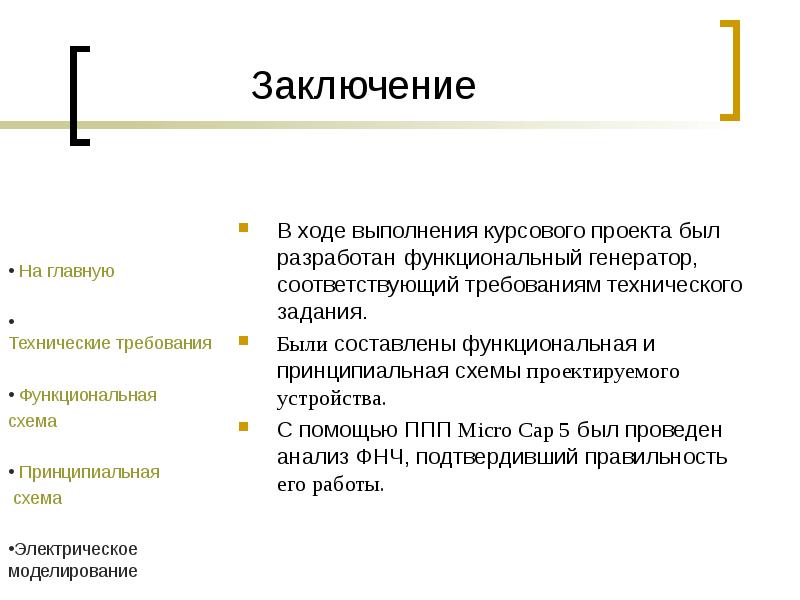

Заключение В ходе выполнения курсового проекта был разработан функциональный генератор, соответствующий требованиям технического задания. Были составлены функциональная и принципиальная схемы проектируемого устройства. С помощью ППП Micro Cap 5 был проведен анализ ФНЧ, подтвердивший правильность его работы.
