Для определения величины изображённого изделия или какой-либо его части наносят размеры. Размеры делятся на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Линейные размеры указывают в мм, но обозначения единицы измерения не наносят. Для определения величины изображённого изделия или какой-либо его части наносят размеры. Размеры делятся на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Линейные размеры указывают в мм, но обозначения единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения. Размеры делятся на три основных размера: 1.Размеры элементов – это размеры величины вырезов, выступов, отверстий, пазов и т.д. 2.Координирующие размеры – это размеры, показывающие расположение элементов относительно контура детали и друг друга. 3.Габаритные размеры – это наибольшие размеры детали по длине, высоте, толщине.

Слайд 3

Описание слайда:

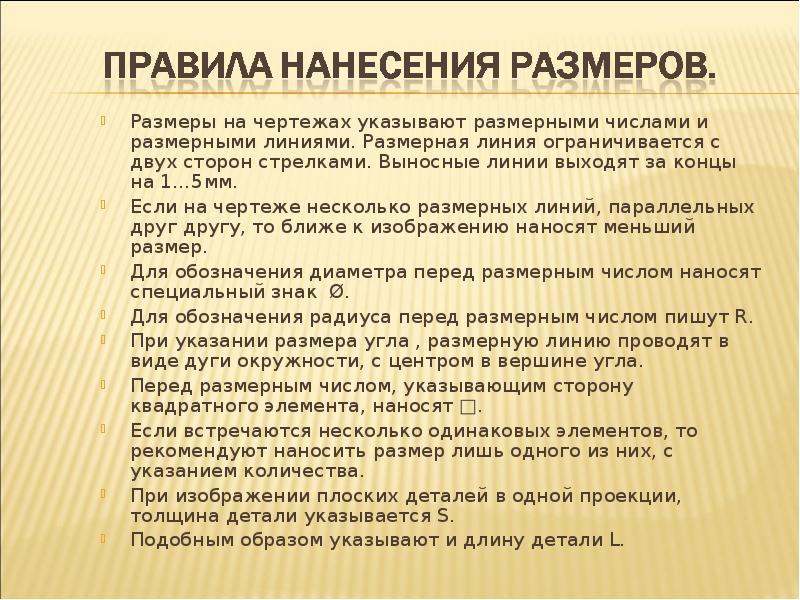

Размеры на чертежах указывают размерными числами и размерными линиями. Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы на 1…5мм. Размеры на чертежах указывают размерными числами и размерными линиями. Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы на 1…5мм. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Для обозначения диаметра перед размерным числом наносят специальный знак Ø. Для обозначения радиуса перед размерным числом пишут R. При указании размера угла , размерную линию проводят в виде дуги окружности, с центром в вершине угла. Перед размерным числом, указывающим сторону квадратного элемента, наносят □. Если встречаются несколько одинаковых элементов, то рекомендуют наносить размер лишь одного из них, с указанием количества. При изображении плоских деталей в одной проекции, толщина детали указывается S. Подобным образом указывают и длину детали L.

Слайд 4

Описание слайда:

1. Размеры на чертежах указывают размерными числами и размерными линиями. Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы на 1…5мм. Над размерной линией, ближе к середине, наносят размерное число 1. Размеры на чертежах указывают размерными числами и размерными линиями. Размерная линия ограничивается с двух сторон стрелками. Выносные линии выходят за концы на 1…5мм. Над размерной линией, ближе к середине, наносят размерное число

Слайд 5

Описание слайда:

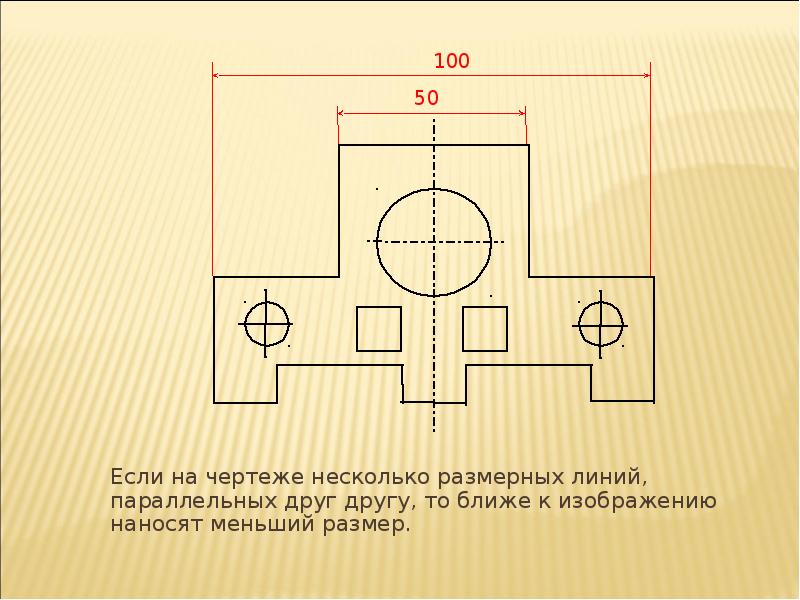

Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер.

Слайд 6

Описание слайда:

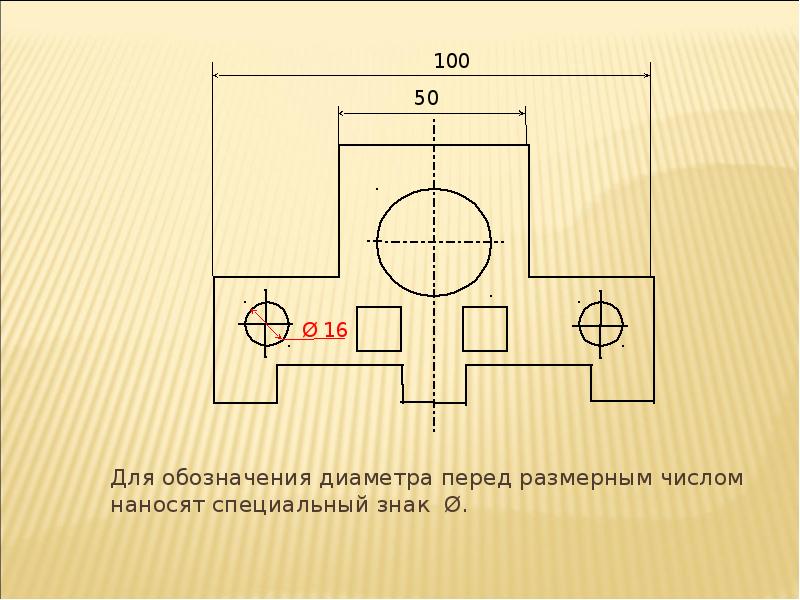

Для обозначения диаметра перед размерным числом наносят специальный знак Ø. Для обозначения диаметра перед размерным числом наносят специальный знак Ø.

Слайд 7

Описание слайда:

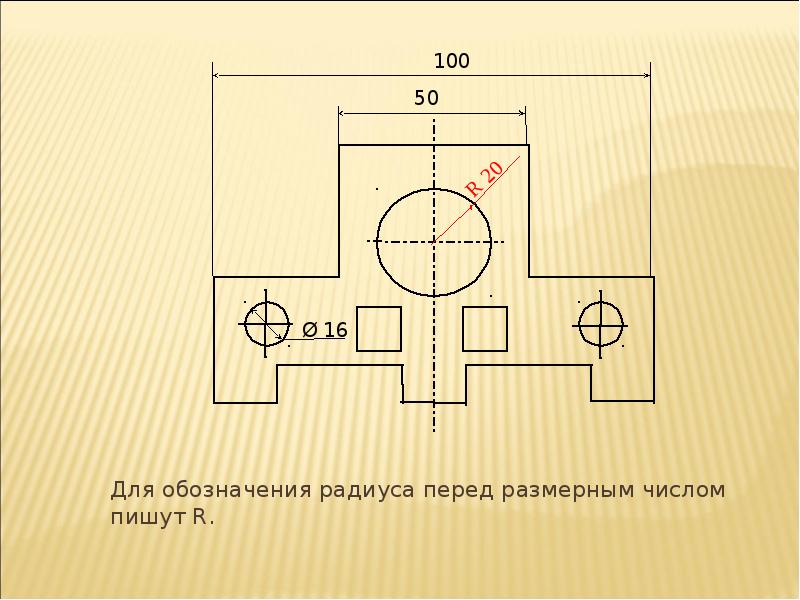

Для обозначения радиуса перед размерным числом пишут R. Для обозначения радиуса перед размерным числом пишут R.

Слайд 8

Описание слайда:

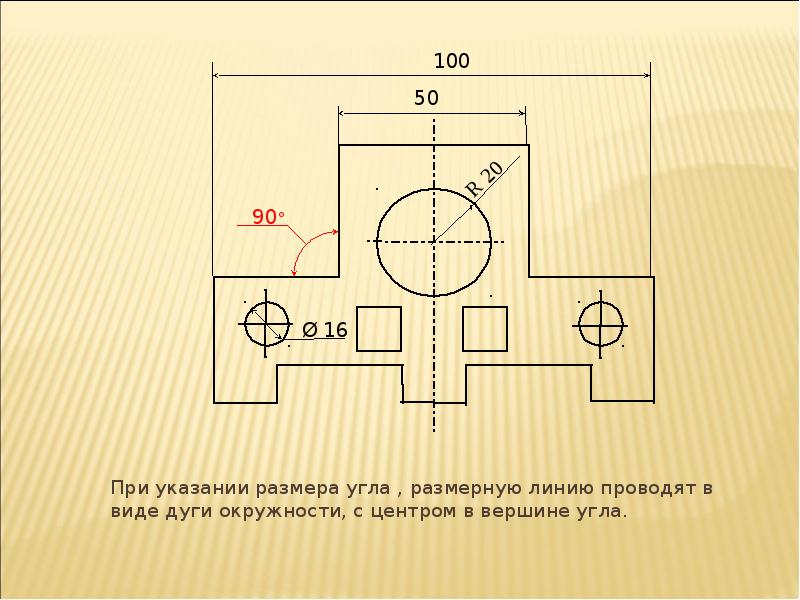

При указании размера угла , размерную линию проводят в виде дуги окружности, с центром в вершине угла. При указании размера угла , размерную линию проводят в виде дуги окружности, с центром в вершине угла.

Слайд 9

Описание слайда:

Перед размерным числом, указывающим сторону квадратного элемента, наносят □. Перед размерным числом, указывающим сторону квадратного элемента, наносят □.

Слайд 10

Описание слайда:

Если встречаются несколько одинаковых элементов, то рекомендуют наносить размер лишь одного из них, с указанием количества. Если встречаются несколько одинаковых элементов, то рекомендуют наносить размер лишь одного из них, с указанием количества.

Слайд 11

Описание слайда:

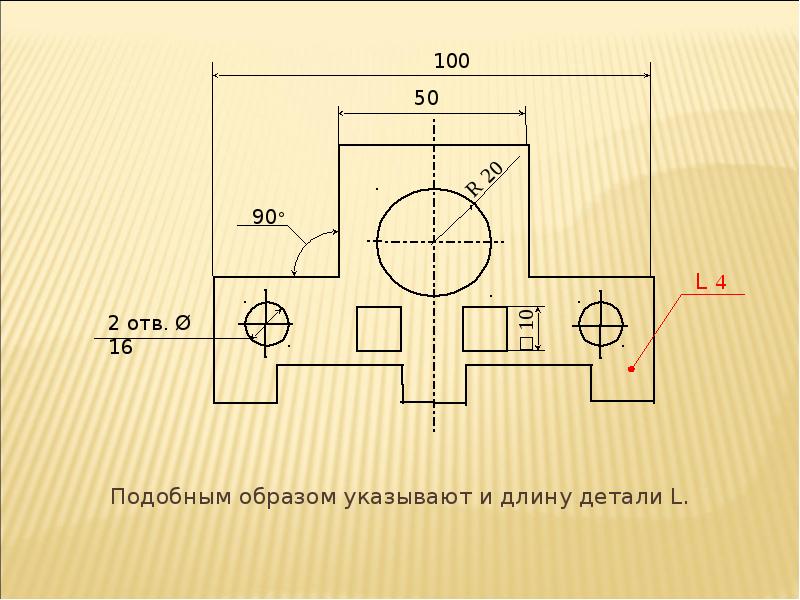

При изображении плоских деталей в одной проекции, толщина детали указывается S. При изображении плоских деталей в одной проекции, толщина детали указывается S.
