ПРИМЕРЫ ЗАДАЧ К КУРСУ «ГИДРОПРИВОД…»

Слайд 2

Описание слайда:

1 Количество масла, выдаваемого насосом равно (далее варианты): 3 литра в секунду 25 см3 в секунду 550 мм3 в минуту 9,6 м3 в час 230 000 мм/с Это масло насос выдаёт в цилиндр под давлением 20 бар 15 Н/мм2 0,80 т/см2 0,5 МПа 1,5 кГ/мм2. Какова полезная мощность насоса, выразить в кВт?

Слайд 3

Описание слайда:

2 Полезная мощность насоса 20 квт. Он выдаёт масло в цилиндр под давлением 1.3 кГ/мм2. 320 атм 0,80 т/см2 20 МПа Какова производительность насоса, ответ выразить в мм3/с, см3/мин, м3/час, м3/с

Слайд 4

Описание слайда:

3 Прессующая траверса пресса идёт со скоростью 30 мм в секунду 0,025 м в секунду 180 см в минуту 1,5 м в минуту Усилие, которое траверса передает заготовке через инструмент, составляет 10000 тс 12 000 000 кГ 90 000 000 Н 98 МН Какова мощность пресса, развиваемая его подвижной траверсой?

Слайд 5

Описание слайда:

4 Количество выдаваемого насосом масла 3 литра в секунду 25 см3 в секунду 550 мм3 в минуту 9,6 м3 в час Скорость вращения ротора насоса - 800 оборотов в минуту при объёмном к. п. д., равном: 0,90 0,70 0,80 0,98

Слайд 6

Описание слайда:

5 5.1 Рассчитать местные потери давления в Паскалях и «Атмосферах» 5.1.1 при проходе воды через одно из 4–х препятствий, указанных на рисунках (рядом с номером рисунка см. значение коэффициента потерь скоростного напора): 5.1.2 для участка трубопровода при внутреннем диаметре трубы, равном 50 мм и расходе воды (4 варианта): 3 литра в секунду 550 мм3 в минуту 9,6 м3 в час 230 000 мм/с 5.2 Каковы потери мощности в этой зоне трубопровода, выразить в Ваттах? 5.3. Возможно ли здесь кавитационное разрушение при уровне давления 20 МПа?

Слайд 7

Описание слайда:

6 Количество выдаваемого масла – 3 литра в секунду 25 см3 в секунду 550 мм3 в минуту 9,6 м3 в час Это масло насос выдаёт в цилиндр под давлением 200 атм 150 Н/мм2 0,80 т/см2 15 МПа Какова полезная мощность насоса, выразить в кВт?

Слайд 8

Описание слайда:

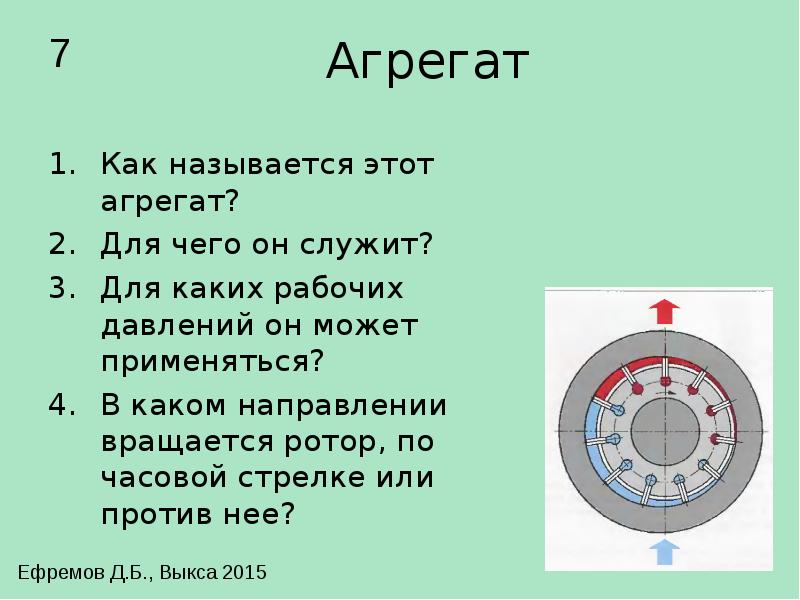

Агрегат Как называется этот агрегат? Для чего он служит? Для каких рабочих давлений он может применяться? В каком направлении вращается ротор, по часовой стрелке или против нее?

Слайд 9

Описание слайда:

8 Узел гидропривода Обосновать необходимость уплотнения, подобрать тип уплотнения Предложить материал уплотняющего элемента Обосновать характер нагрузки, материалы, параметры поверхностей контактирующих деталей

Слайд 10

Описание слайда:

9 Дать анализ гидравлической схемы привода Состав привода, назначение его основных узлов. Описание работы привода, управление оборудованием. «Слабые» элементы, объекты регулярной замены или контроля.
