Вы можете ознакомиться и скачать презентацию на тему Принципы построения диаграмм. Доклад-сообщение содержит 19 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Принципы построения диаграмм Лекция 4

Слайд 2

Описание слайда:

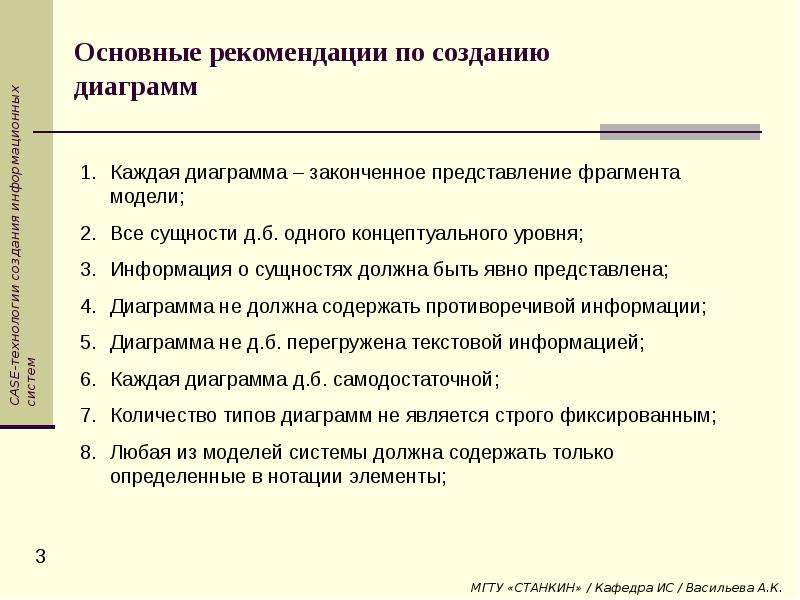

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

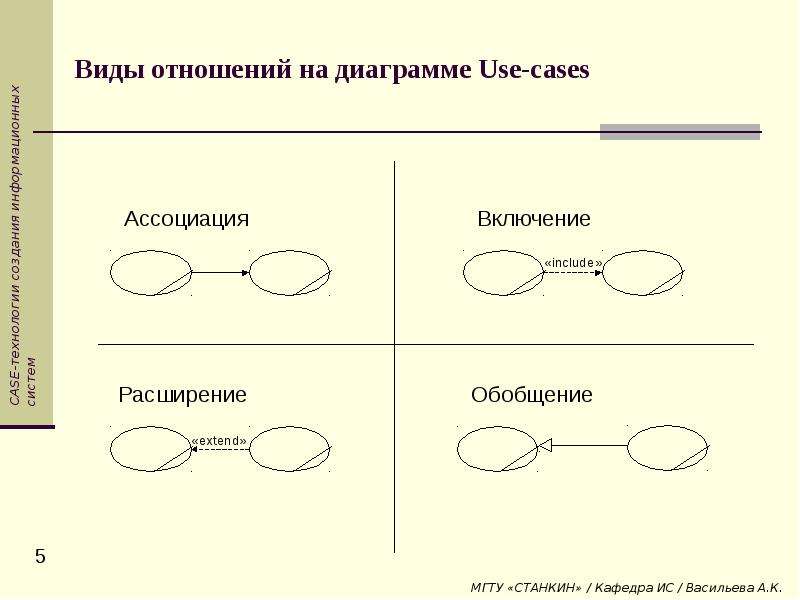

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

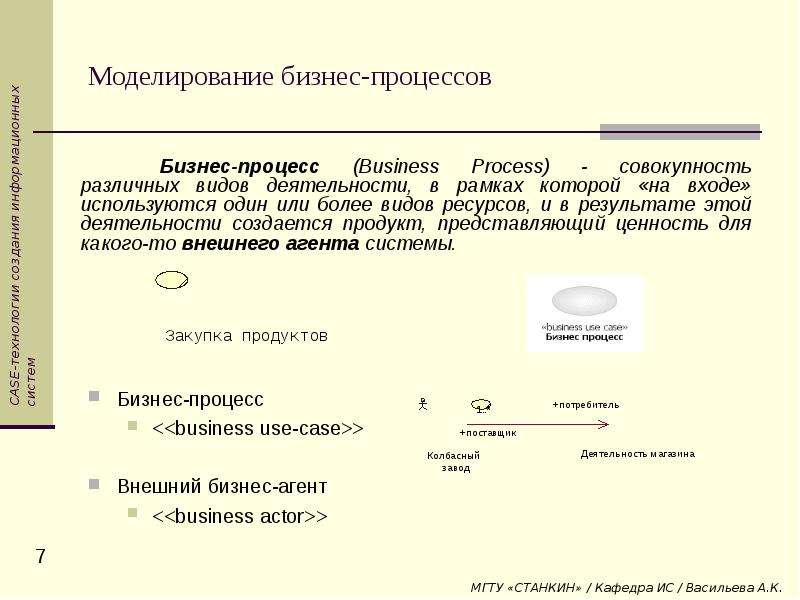

Моделирование бизнес-процессов

Слайд 8

Описание слайда:

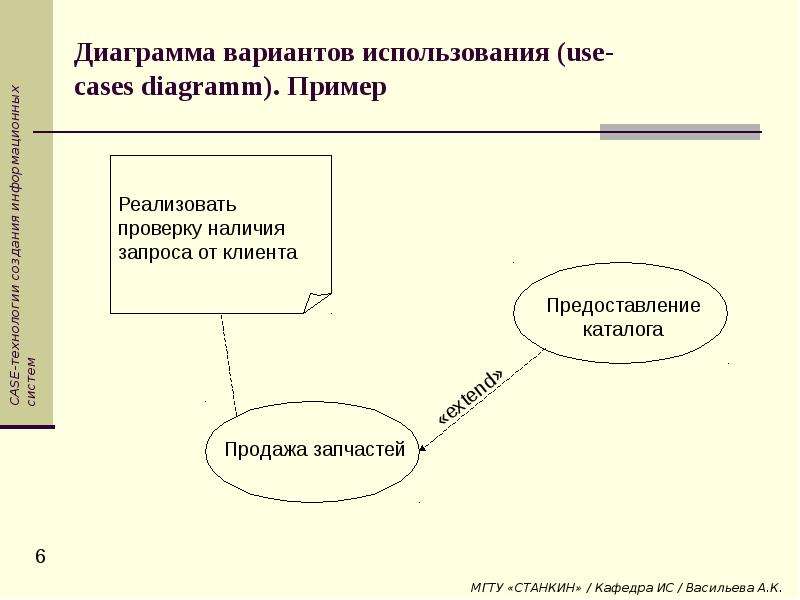

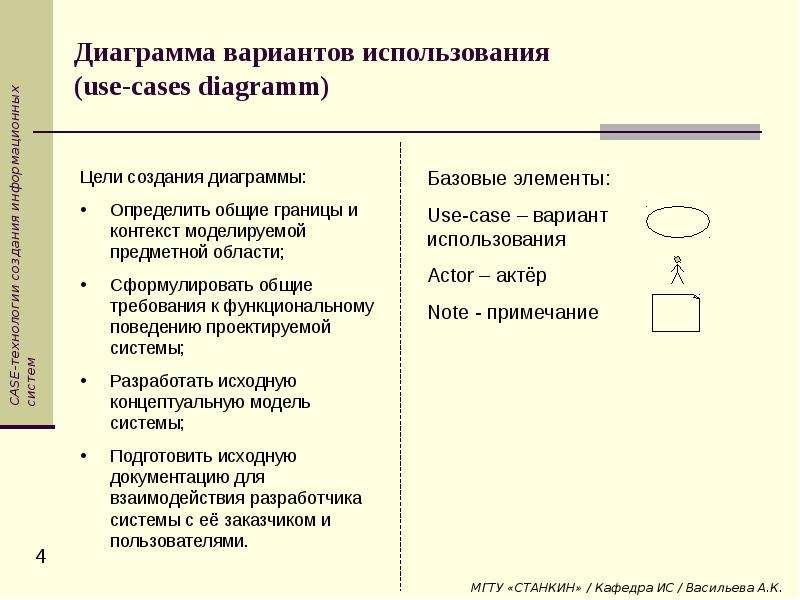

Диаграммы сценариев (вариантов использования) UML Описывают сценарии, выполняемые моделируемой сущностью; какие внешние участники взаимодействуют с моделируемой сущностью в рамках каких сценариев.

Слайд 9

Описание слайда:

Детализация бизнес-процессов Выделение операций Описание хода выполнения бизнес-процесса Уровни детализации описания процесса: С точки зрения внешних агентов, участвующих в данном процессе в этом случае, то как реализуется процесс внутри моделируемой бизнес-системы, остается за рамками описания С точки зрения реализации процесса внутри организации описывается как реализуется процесс исполнителями внутри организации

Слайд 10

Описание слайда:

Моделирование хода бизнес-процесса Диаграмма действий - диаграмма состояний и переходов, в которой переходы происходят как результат завершения предшествующих им действий Диаграмма действий ориентирована на представление внутренней логики выполнения процесса Действия (Activities) моделируют действия, выполняемые бизнес-системой и внешними агентами в ходе выполнения процесса. Переходы моделируют взаимодействие (прием и передачу сообщений) между моделируемой бизнес-системой и ее внешними агентами.

Слайд 11

Описание слайда:

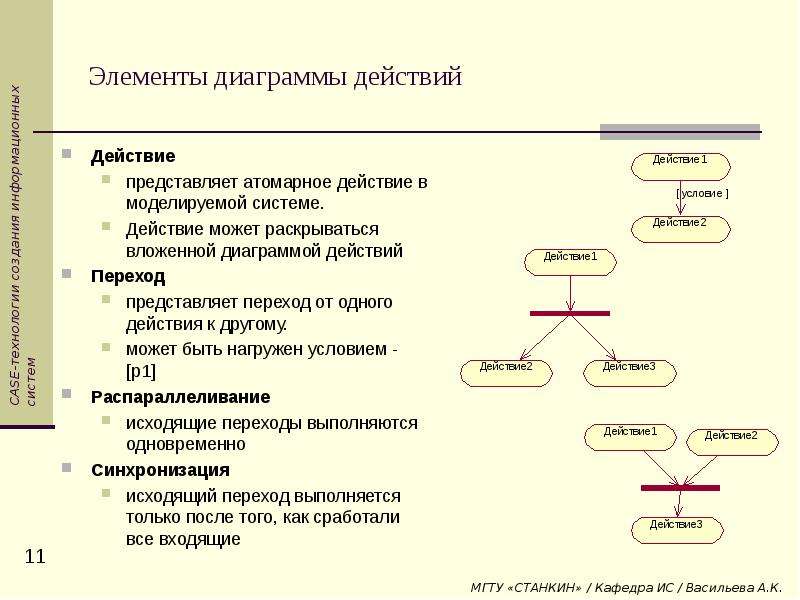

Элементы диаграммы действий Действие представляет атомарное действие в моделируемой системе. Действие может раскрываться вложенной диаграммой действий Переход представляет переход от одного действия к другому. может быть нагружен условием - [p1] Распараллеливание исходящие переходы выполняются одновременно Синхронизация исходящий переход выполняется только после того, как сработали все входящие

Слайд 12

Описание слайда:

Элементы диаграмм действий Поток объектов Объекты изменяются в ходе процесса Объекты передаются от операции к операции в качестве параметров Дорожки («swimlane», «partition») Показывают ответственного за действие Условия

Слайд 13

Описание слайда:

Построение информационно-ролевой структуры Цель: Определить все «роли» и «сущности» предметной области и связи между ними. Исполнитель – исполняет отдельные операции бизнес-процессов («внутри» моделируемой системы). Может быть выполнено моделирование организационной структуры. Для каждого действия бизнес-процесса, выполняемого системой должен быть исполнитель, который это действие выполняет. Сущность – артефакты (информационные объекты), над которыми выполняются операции бизнес-процессов. Сущности выделяются на основе анализа диаграмм действий для бизнес-процессов. Выделяются только сущности, требующие «долговременного» хранения, т.е. «информация», которая хранится в некотором виде в моделируемой организации.

Слайд 14

Описание слайда:

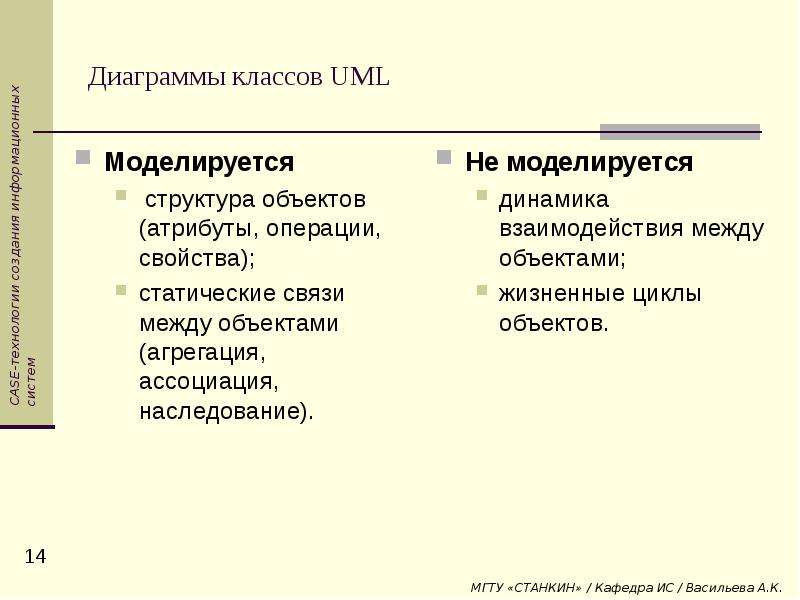

Диаграммы классов UML Моделируется структура объектов (атрибуты, операции, свойства); статические связи между объектами (агрегация, ассоциация, наследование).

Слайд 15

Описание слайда:

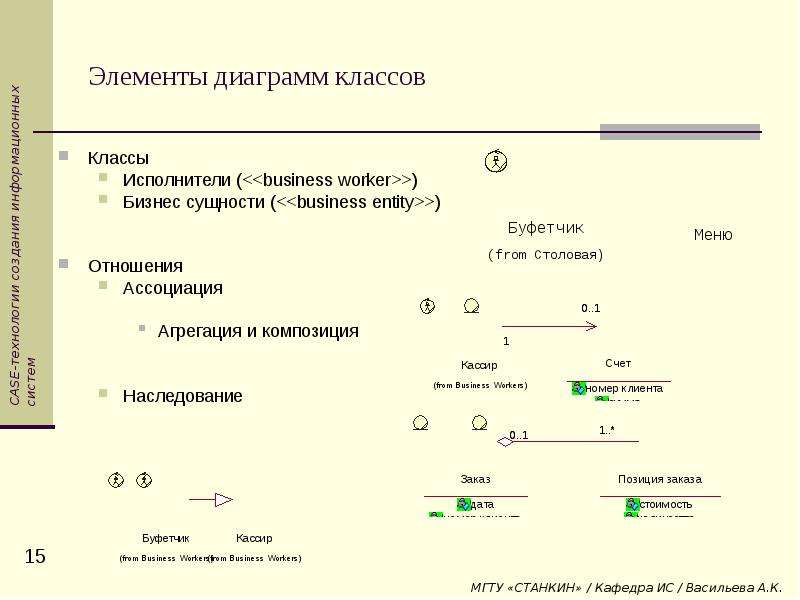

Элементы диаграмм классов Классы Исполнители () Бизнес сущности () Отношения Ассоциация Агрегация и композиция Наследование

Слайд 16

Описание слайда:

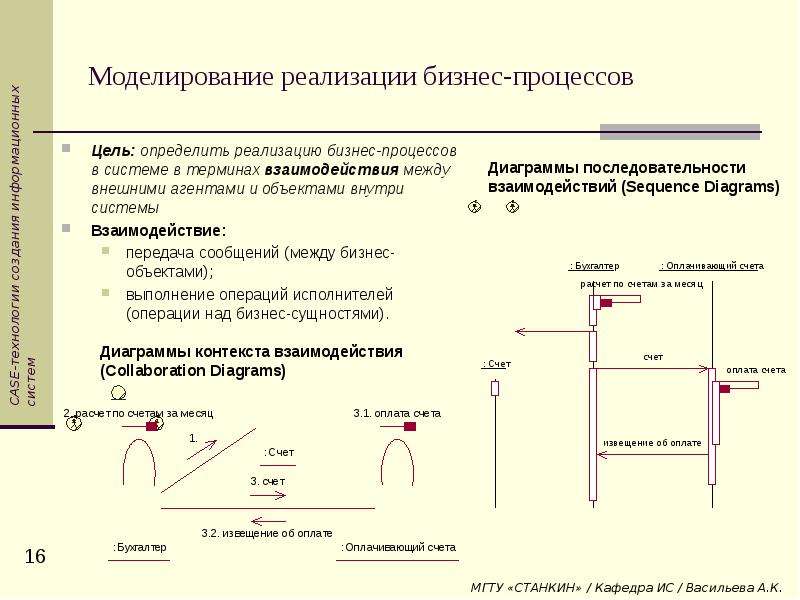

Моделирование реализации бизнес-процессов Цель: определить реализацию бизнес-процессов в системе в терминах взаимодействия между внешними агентами и объектами внутри системы Взаимодействие: передача сообщений (между бизнес-объектами); выполнение операций исполнителей (операции над бизнес-сущностями).

Слайд 17

Описание слайда:

Жизненный цикл бизнес-сущностей Модели жизненного цикла бизнес-объектов описывают множество возможных состояний, в которых может пребывать тот или иной бизнес-объект, и указывают, по каким правилам (с выполнением каких действий) бизнес-объект переходит из одного состояния в другое.

Слайд 18

Описание слайда:

Диаграммы состояний UML Объект находится в состоянии пока: выполнено некоторое условие; ожидается некоторое событие или сообщение; выполняется некоторое действие. С состоянием может быть связано: Внутренние переходы - пары событие-действие. Вложенная диаграмма состояний. Переходы соответствуют действиям бизнес-процессов (непрерываемые). С переходом может быть связано: принимаемое сообщение, инициирующие переход; передаваемые сообщения и выполняемые действия; необходимые предусловия срабатывания.
