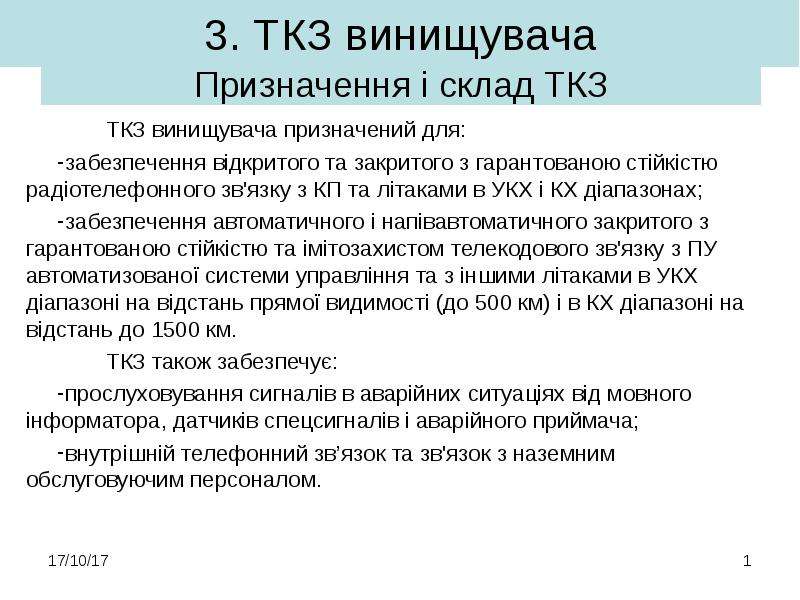

Призначення і склад ТКЗ ТКЗ винищувача призначений для: забезпечення відкритого та закритого з гарантованою стійкістю радіотелефонного зв'язку з КП та літаками в УКХ і КХ діапазонах; забезпечення автоматичного і напівавтоматичного закритого з гарантованою стійкістю та імітозахистом телекодового зв'язку з ПУ автоматизованої системи управління та з іншими літаками в УКХ діапазоні на відстань прямої видимості (до 500 км) і в КХ діапазоні на відстань до 1500 км. ТКЗ також забезпечує: прослуховування сигналів в аварійних ситуаціях від мовного інформатора, датчиків спецсигналів і аварійного приймача; внутрішній телефонний зв’язок та зв'язок з наземним обслуговуючим персоналом.

Слайд 2

Описание слайда:

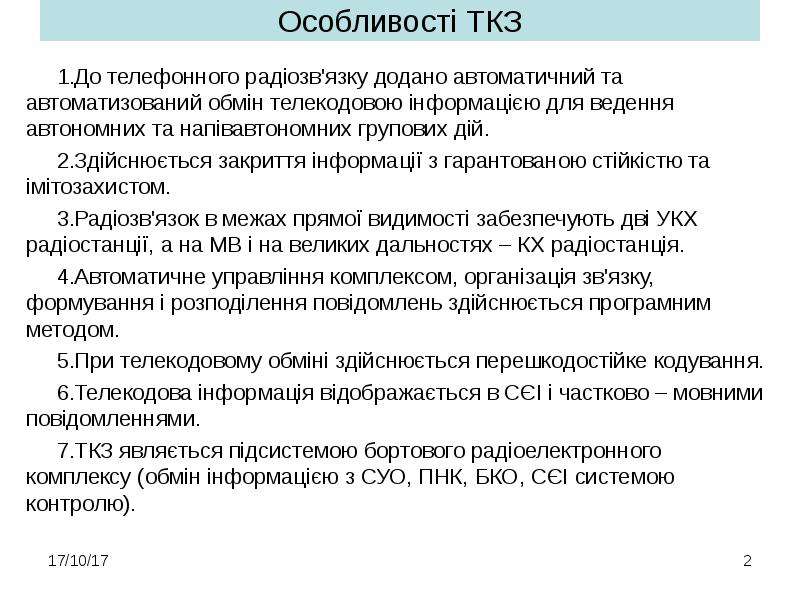

Особливості ТКЗ До телефонного радіозв'язку додано автоматичний та автоматизований обмін телекодовою інформацією для ведення автономних та напівавтономних групових дій. Здійснюється закриття інформації з гарантованою стійкістю та імітозахистом. Радіозв'язок в межах прямої видимості забезпечують дві УКХ радіостанції, а на МВ і на великих дальностях – КХ радіостанція. Автоматичне управління комплексом, організація зв'язку, формування і розподілення повідомлень здійснюється програмним методом. При телекодовому обміні здійснюється перешкодостійке кодування. Телекодова інформація відображається в СЄІ і частково – мовними повідомленнями. ТКЗ являється підсистемою бортового радіоелектронного комплексу (обмін інформацією з СУО, ПНК, БКО, СЄІ системою контролю).

Слайд 3

Описание слайда:

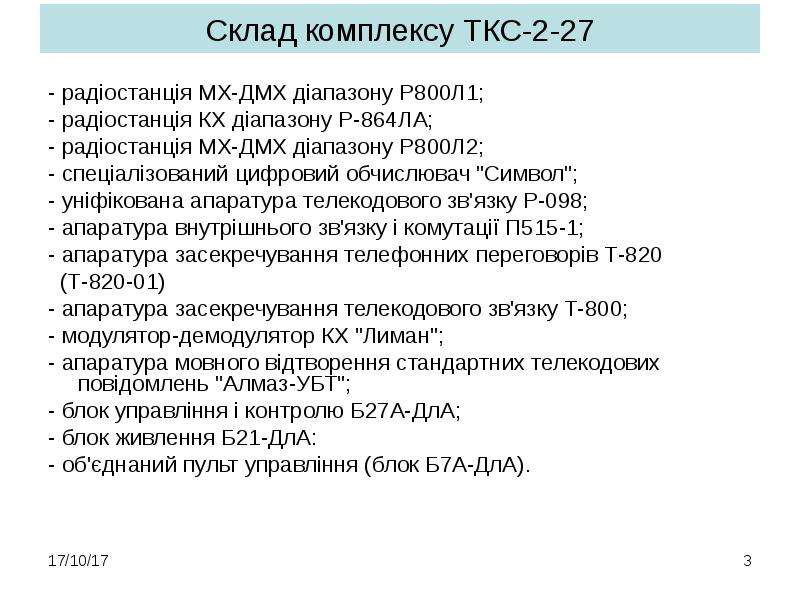

Склад комплексу ТКС-2-27 - радіостанція МХ-ДМХ діапазону Р800Л1; - радіостанція КХ діапазону Р-864ЛА; - радіостанція МХ-ДМХ діапазону Р800Л2; - спеціалізований цифровий обчислювач "Символ"; - уніфікована апаратура телекодового зв'язку Р-098; - апаратура внутрішнього зв'язку і комутації П515-1; - апаратура засекречування телефонних переговорів Т-820 (Т-820-01) - апаратура засекречування телекодового зв'язку Т-800; - модулятор-демодулятор КХ "Лиман"; - апаратура мовного відтворення стандартних телекодових повідомлень "Алмаз-УБТ"; - блок управління і контролю Б27А-ДлА; - блок живлення Б21-ДлА: - об'єднаний пульт управління (блок Б7А-ДлА).

Слайд 4

Описание слайда:

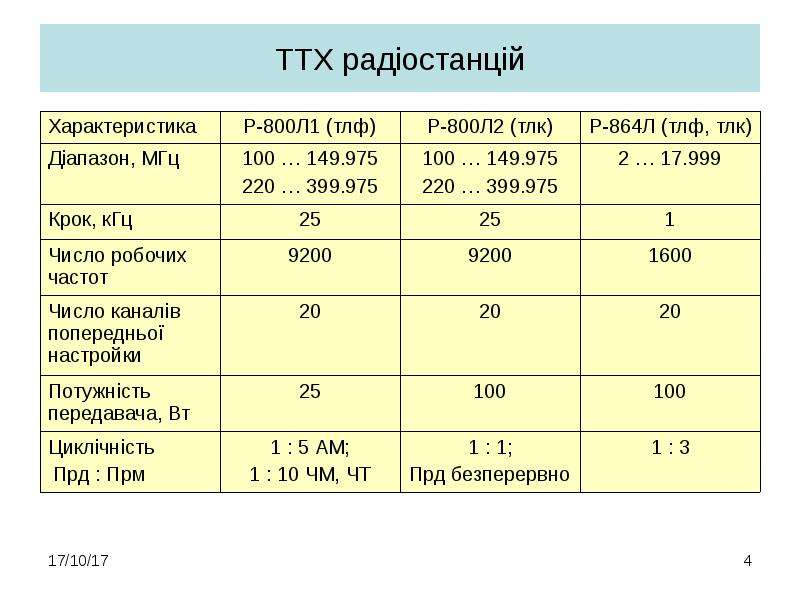

ТТХ радіостанцій

Слайд 5

Описание слайда:

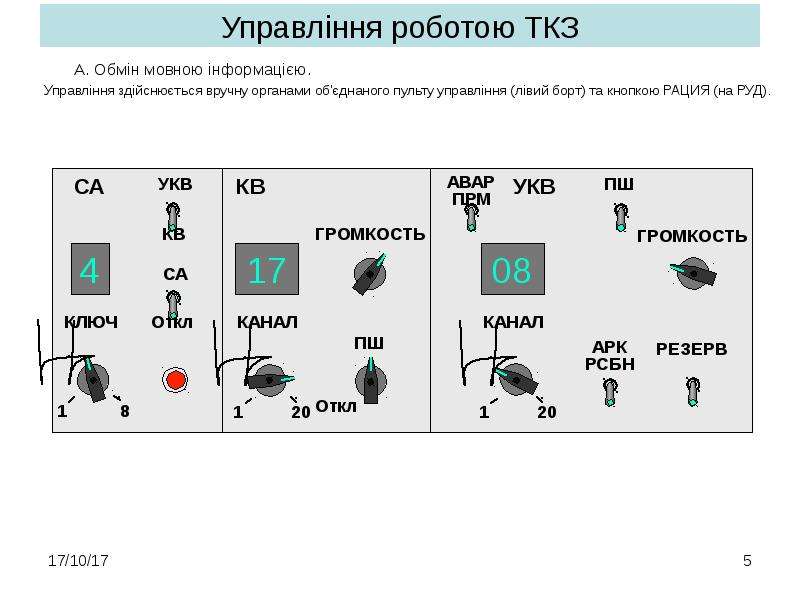

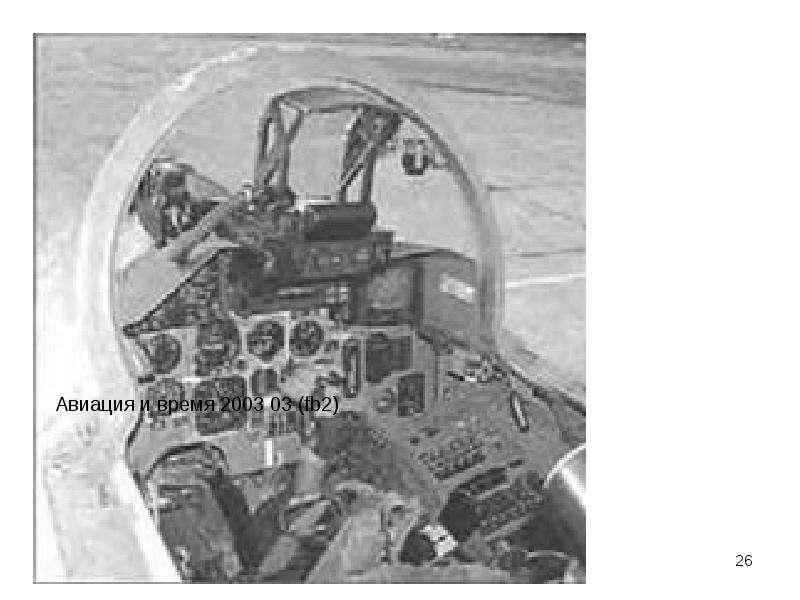

Управління роботою ТКЗ А. Обмін мовною інформацією. Управління здійснюється вручну органами об'єднаного пульту управління (лівий борт) та кнопкою РАЦИЯ (на РУД).

Слайд 6

Описание слайда:

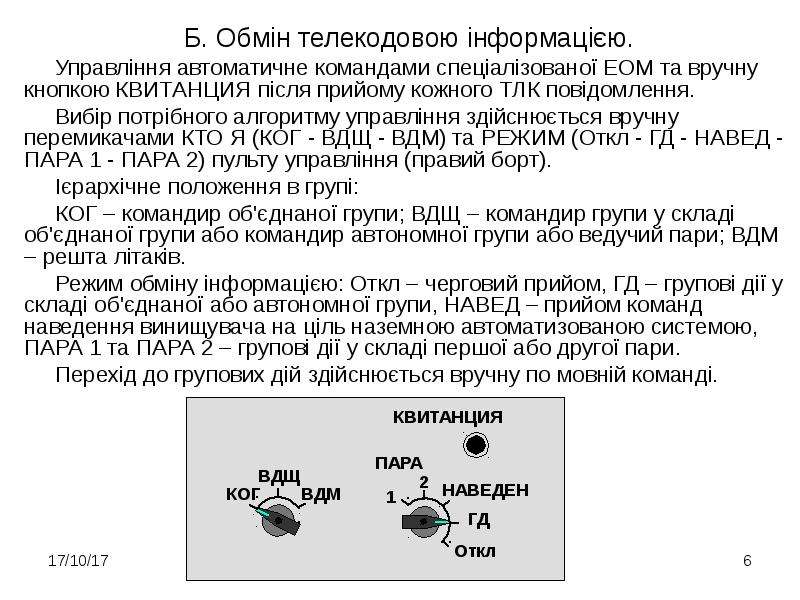

Б. Обмін телекодовою інформацією. Б. Обмін телекодовою інформацією. Управління автоматичне командами спеціалізованої ЕОМ та вручну кнопкою КВИТАНЦИЯ після прийому кожного ТЛК повідомлення. Вибір потрібного алгоритму управління здійснюється вручну перемикачами КТО Я (КОГ - ВДЩ - ВДМ) та РЕЖИМ (Откл - ГД - НАВЕД - ПАРА 1 - ПАРА 2) пульту управління (правий борт). Ієрархічне положення в групі: КОГ – командир об'єднаної групи; ВДЩ – командир групи у складі об'єднаної групи або командир автономної групи або ведучий пари; ВДМ – решта літаків. Режим обміну інформацією: Откл – черговий прийом, ГД – групові дії у складі об'єднаної або автономної групи, НАВЕД – прийом команд наведення винищувача на ціль наземною автоматизованою системою, ПАРА 1 та ПАРА 2 – групові дії у складі першої або другої пари. Перехід до групових дій здійснюється вручну по мовній команді.

Слайд 7

Описание слайда:

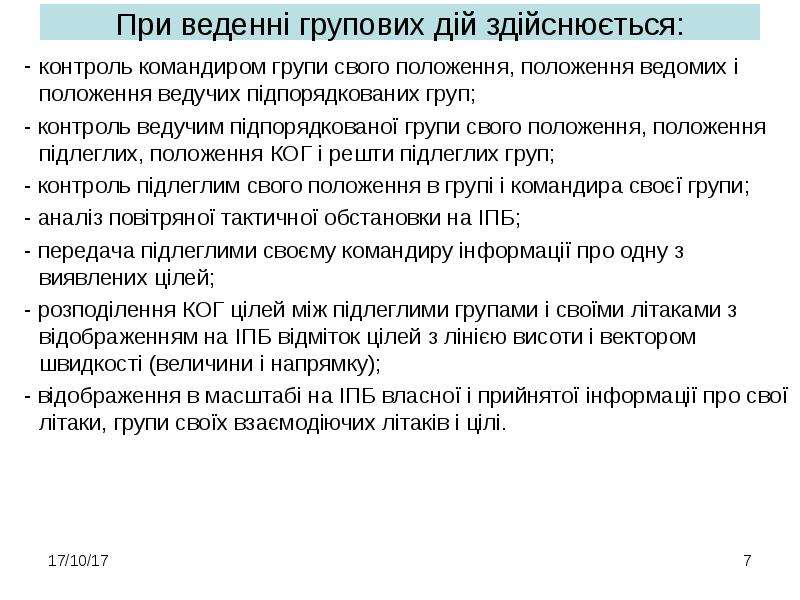

При веденні групових дій здійснюється: контроль командиром групи свого положення, положення ведомих і положення ведучих підпорядкованих груп; - контроль ведучим підпорядкованої групи свого положення, положення підлеглих, положення КОГ і решти підлеглих груп; - контроль підлеглим свого положення в групі і командира своєї групи; - аналіз повітряної тактичної обстановки на ІПБ; - передача підлеглими своєму командиру інформації про одну з виявлених цілей; - розподілення КОГ цілей між підлеглими групами і своїми літаками з відображенням на ІПБ відміток цілей з лінією висоти і вектором швидкості (величини і напрямку); - відображення в масштабі на ІПБ власної і прийнятої інформації про свої літаки, групи своїх взаємодіючих літаків і цілі.

Слайд 8

Описание слайда:

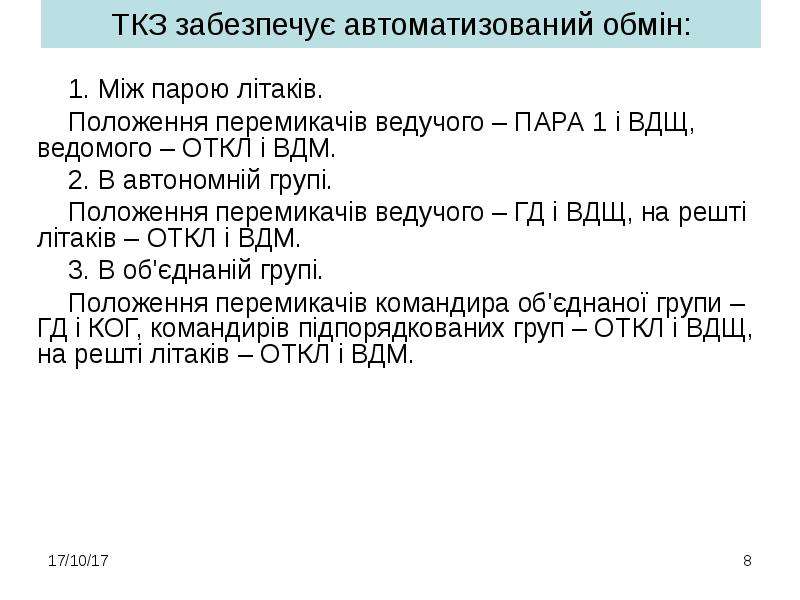

ТКЗ забезпечує автоматизований обмін: 1. Між парою літаків. Положення перемикачів ведучого – ПАРА 1 і ВДЩ, ведомого – ОТКЛ і ВДМ. 2. В автономній групі. Положення перемикачів ведучого – ГД і ВДЩ, на решті літаків – ОТКЛ і ВДМ. 3. В об'єднаній групі. Положення перемикачів командира об'єднаної групи – ГД і КОГ, командирів підпорядкованих груп – ОТКЛ і ВДЩ, на решті літаків – ОТКЛ і ВДМ.

Слайд 9

Описание слайда:

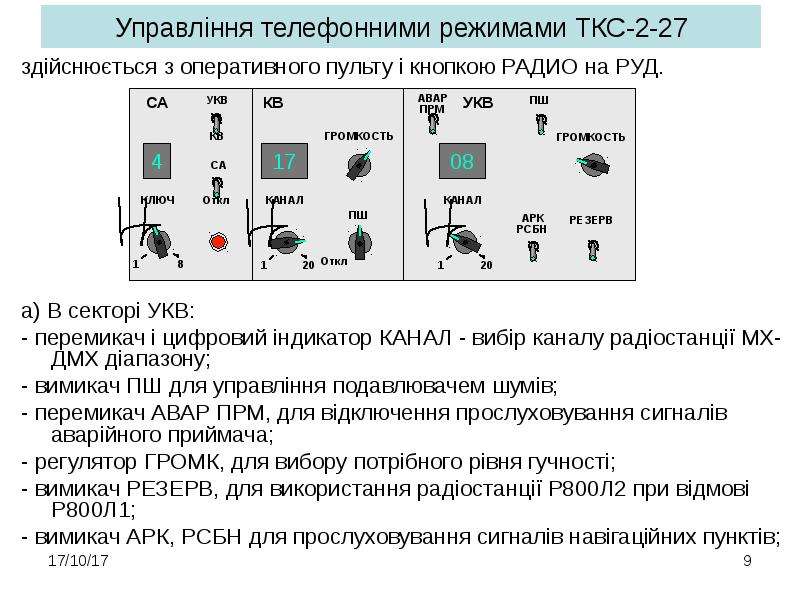

Управління телефонними режимами ТКС-2-27 здійснюється з оперативного пульту і кнопкою РАДИО на РУД. а) В секторі УКВ: - перемикач і цифровий індикатор КАНАЛ - вибір каналу радіостанції МХ-ДМХ діапазону; - вимикач ПШ для управління подавлювачем шумів; - перемикач АВАР ПРМ, для відключення прослуховування сигналів аварійного приймача; - регулятор ГРОМК, для вибору потрібного рівня гучності; - вимикач РЕЗЕРВ, для використання радіостанції Р800Л2 при відмові Р800Л1; - вимикач АРК, РСБН для прослуховування сигналів навігаційних пунктів;

Слайд 10

Описание слайда:

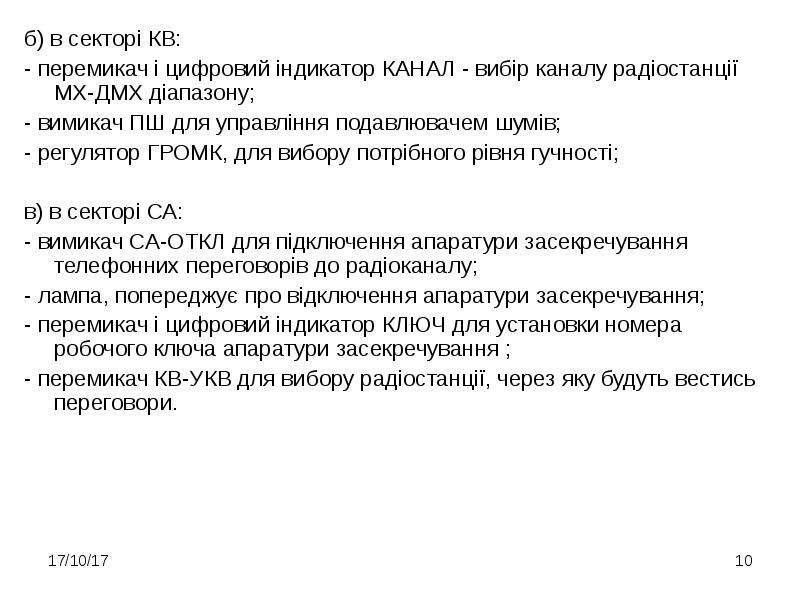

б) в секторі КВ: б) в секторі КВ: - перемикач і цифровий індикатор КАНАЛ - вибір каналу радіостанції МХ-ДМХ діапазону; - вимикач ПШ для управління подавлювачем шумів; - регулятор ГРОМК, для вибору потрібного рівня гучності; в) в секторі СА: - вимикач СА-ОТКЛ для підключення апаратури засекречування телефонних переговорів до радіоканалу; - лампа, попереджує про відключення апаратури засекречування; - перемикач і цифровий індикатор КЛЮЧ для установки номера робочого ключа апаратури засекречування ; - перемикач КВ-УКВ для вибору радіостанції, через яку будуть вестись переговори.

Слайд 11

Описание слайда:

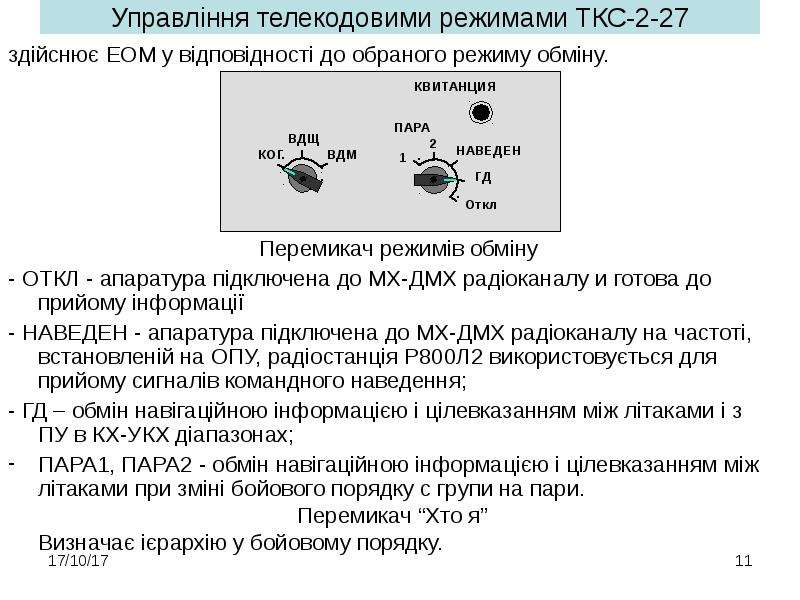

Управління телекодовими режимами ТКС-2-27 здійснює ЕОМ у відповідності до обраного режиму обміну. Перемикач режимів обміну - ОТКЛ - апаратура підключена до МХ-ДМХ радіоканалу и готова до прийому інформації - НАВЕДЕН - апаратура підключена до МХ-ДМХ радіоканалу на частоті, встановленій на ОПУ, радіостанція Р800Л2 використовується для прийому сигналів командного наведення; - ГД – обмін навігаційною інформацією і цілевказанням між літаками і з ПУ в КХ-УКХ діапазонах; ПАРА1, ПАРА2 - обмін навігаційною інформацією і цілевказанням між літаками при зміні бойового порядку с групи на пари. Перемикач “Хто я” Визначає ієрархію у бойовому порядку.

Слайд 12

Описание слайда:

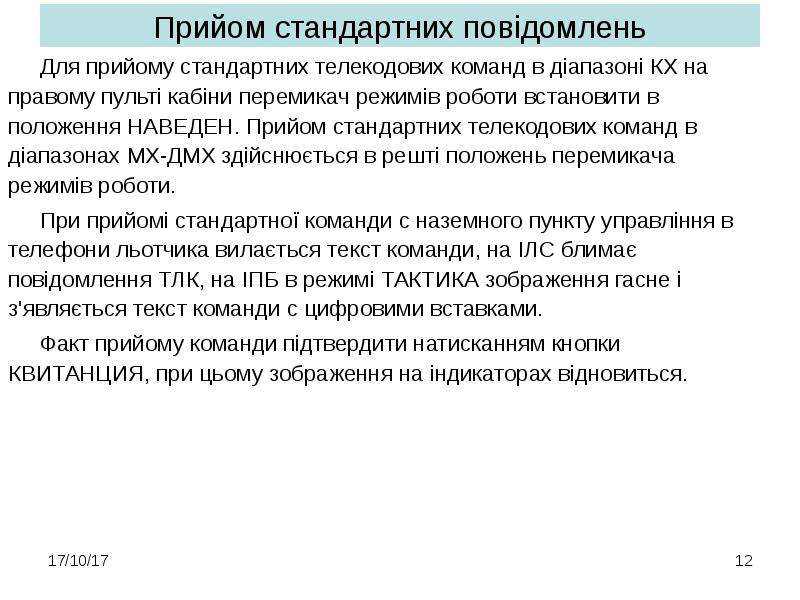

Прийом стандартних повідомлень Для прийому стандартних телекодових команд в діапазоні КХ на правому пульті кабіни перемикач режимів роботи встановити в положення НАВЕДЕН. Прийом стандартних телекодових команд в діапазонах МХ-ДМХ здійснюється в решті положень перемикача режимів роботи. При прийомі стандартної команди с наземного пункту управління в телефони льотчика вилається текст команди, на ІЛС блимає повідомлення ТЛК, на ІПБ в режимі ТАКТИКА зображення гасне і з'являється текст команди с цифровими вставками. Факт прийому команди підтвердити натисканням кнопки КВИТАНЦИЯ, при цьому зображення на індикаторах відновиться.

Слайд 13

Описание слайда:

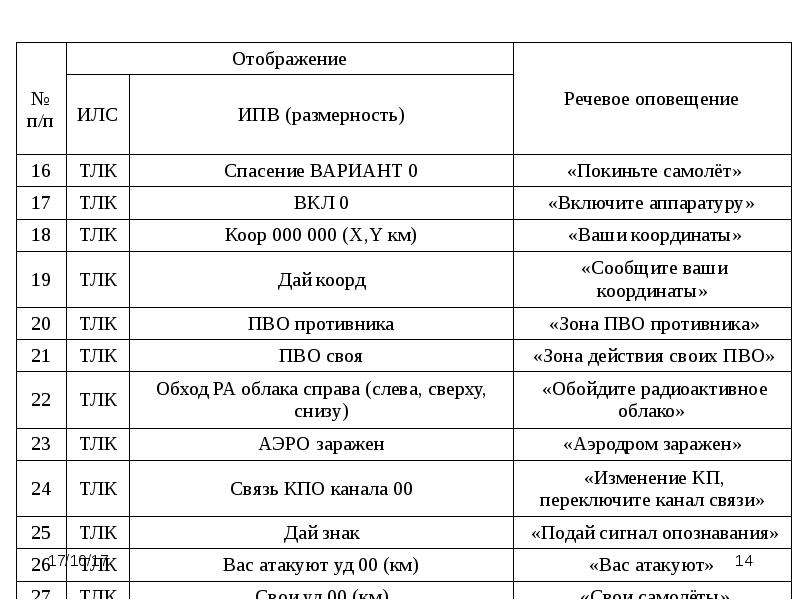

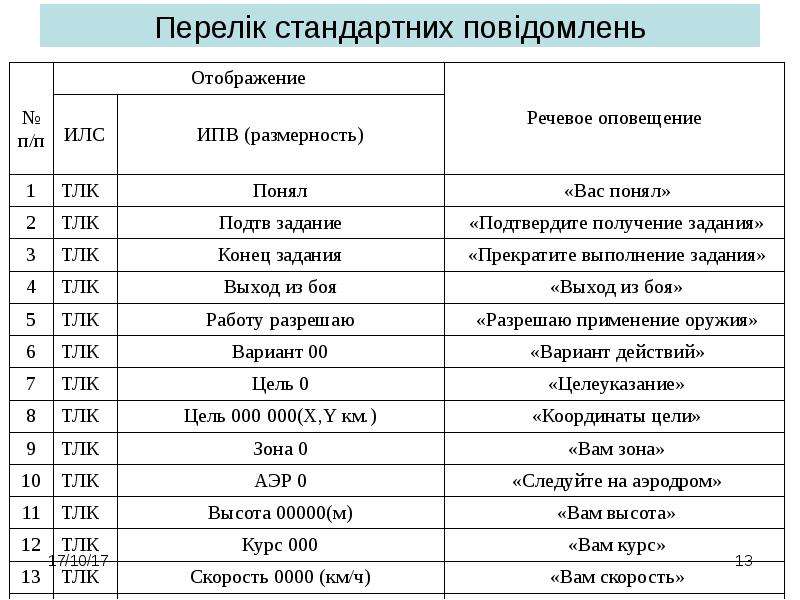

Перелік стандартних повідомлень

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

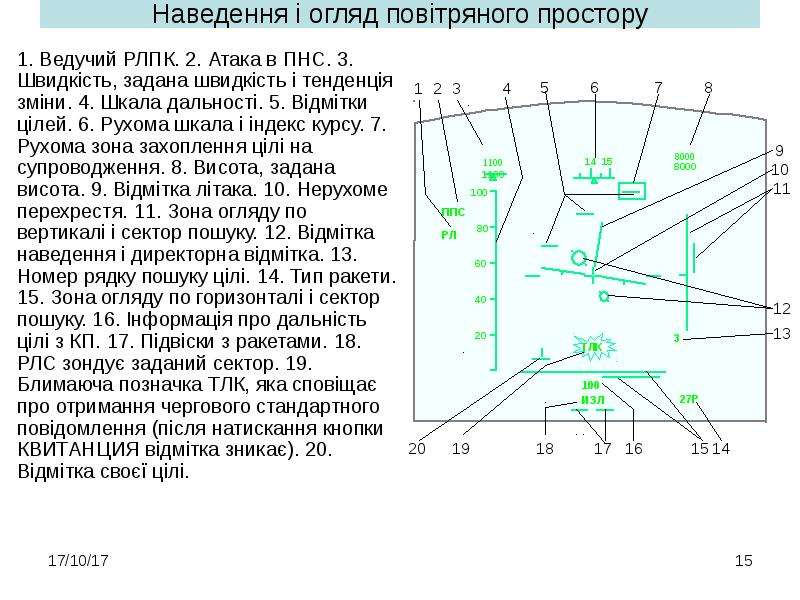

Наведення і огляд повітряного простору 1. Ведучий РЛПК. 2. Атака в ПНС. 3. Швидкість, задана швидкість і тенденція зміни. 4. Шкала дальності. 5. Відмітки цілей. 6. Рухома шкала і індекс курсу. 7. Рухома зона захоплення цілі на супроводження. 8. Висота, задана висота. 9. Відмітка літака. 10. Нерухоме перехрестя. 11. Зона огляду по вертикалі і сектор пошуку. 12. Відмітка наведення і директорна відмітка. 13. Номер рядку пошуку цілі. 14. Тип ракети. 15. Зона огляду по горизонталі і сектор пошуку. 16. Інформація про дальність цілі з КП. 17. Підвіски з ракетами. 18. РЛС зондує заданий сектор. 19. Блимаюча позначка ТЛК, яка сповіщає про отримання чергового стандартного повідомлення (після натискання кнопки КВИТАНЦИЯ відмітка зникає). 20. Відмітка своєї цілі.

Слайд 16

Описание слайда:

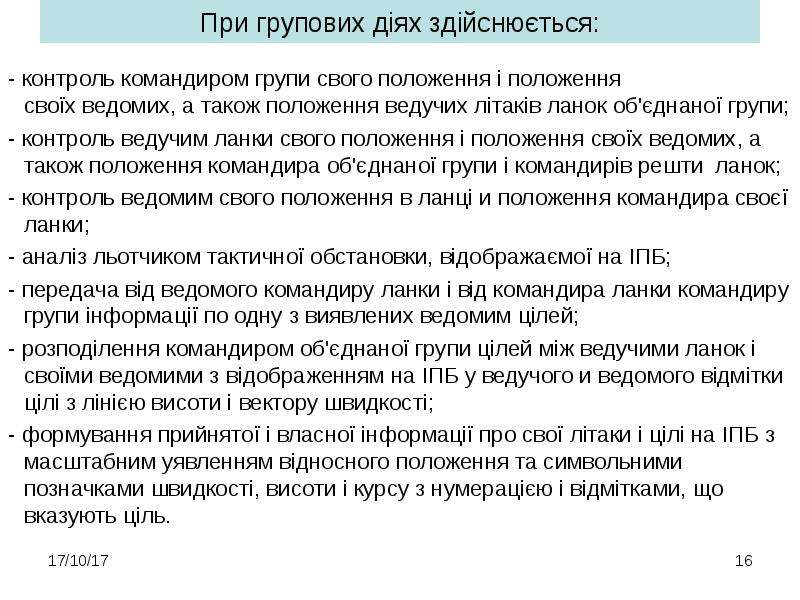

При групових діях здійснюється: - контроль командиром групи свого положення і положення своїх ведомих, а також положення ведучих літаків ланок об'єднаної групи; - контроль ведучим ланки свого положення і положення своїх ведомих, а також положення командира об'єднаної групи і командирів решти ланок; - контроль ведомим свого положення в ланці и положення командира своєї ланки; - аналіз льотчиком тактичної обстановки, відображаємої на ІПБ; - передача від ведомого командиру ланки і від командира ланки командиру групи інформації по одну з виявлених ведомим цілей; - розподілення командиром об'єднаної групи цілей між ведучими ланок і своїми ведомими з відображенням на ІПБ у ведучого и ведомого відмітки цілі з лінією висоти і вектору швидкості; - формування прийнятої і власної інформації про свої літаки і цілі на ІПБ з масштабним уявленням відносного положення та символьними позначками швидкості, висоти і курсу з нумерацією і відмітками, що вказують ціль.

Слайд 17

Описание слайда:

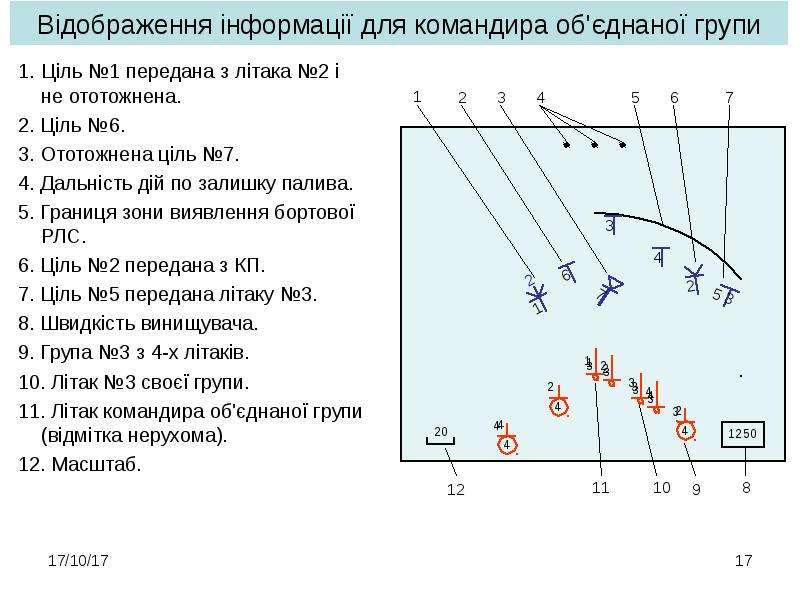

Відображення інформації для командира об'єднаної групи Ціль №1 передана з літака №2 і не ототожнена. 2. Ціль №6. 3. Ототожнена ціль №7. 4. Дальність дій по залишку палива. 5. Границя зони виявлення бортової РЛС. 6. Ціль №2 передана з КП. 7. Ціль №5 передана літаку №3. 8. Швидкість винищувача. 9. Група №3 з 4-х літаків. 10. Літак №3 своєї групи. 11. Літак командира об'єднаної групи (відмітка нерухома). 12. Масштаб.

Слайд 18

Описание слайда:

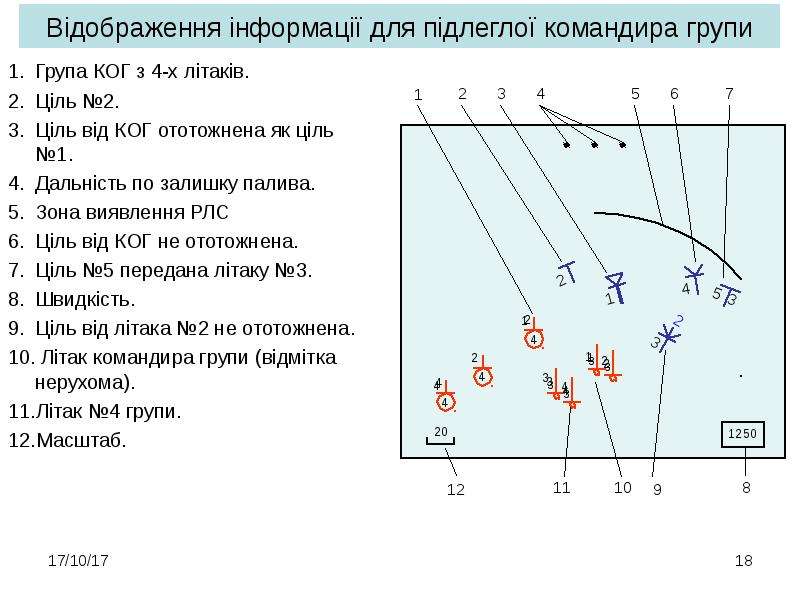

Відображення інформації для підлеглої командира групи Група КОГ з 4-х літаків. Ціль №2. Ціль від КОГ ототожнена як ціль №1. Дальність по залишку палива. Зона виявлення РЛС Ціль від КОГ не ототожнена. Ціль №5 передана літаку №3. Швидкість. Ціль від літака №2 не ототожнена. Літак командира групи (відмітка нерухома). Літак №4 групи. Масштаб.

Слайд 19

Описание слайда:

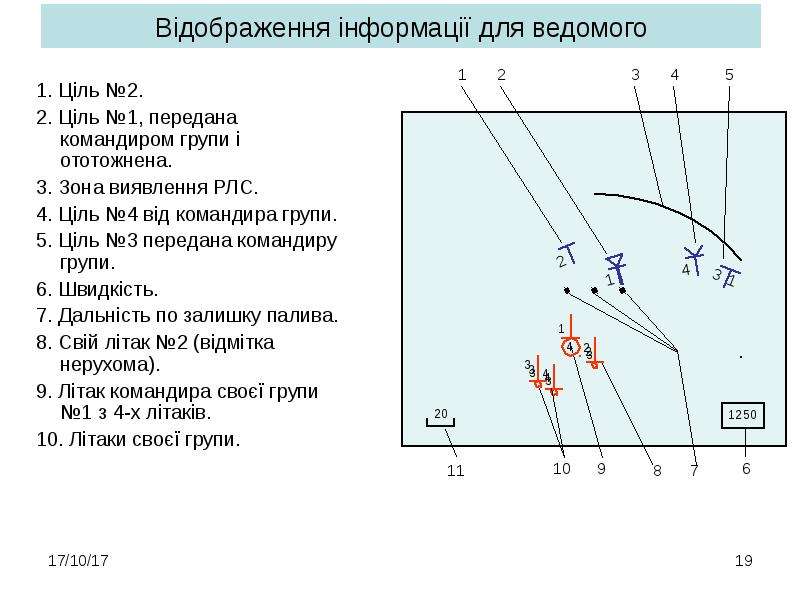

Відображення інформації для ведомого 1. Ціль №2. 2. Ціль №1, передана командиром групи і ототожнена. 3. Зона виявлення РЛС. 4. Ціль №4 від командира групи. 5. Ціль №3 передана командиру групи. 6. Швидкість. 7. Дальність по залишку палива. 8. Свій літак №2 (відмітка нерухома). 9. Літак командира своєї групи №1 з 4-х літаків. 10. Літаки своєї групи.

Слайд 20

Описание слайда:

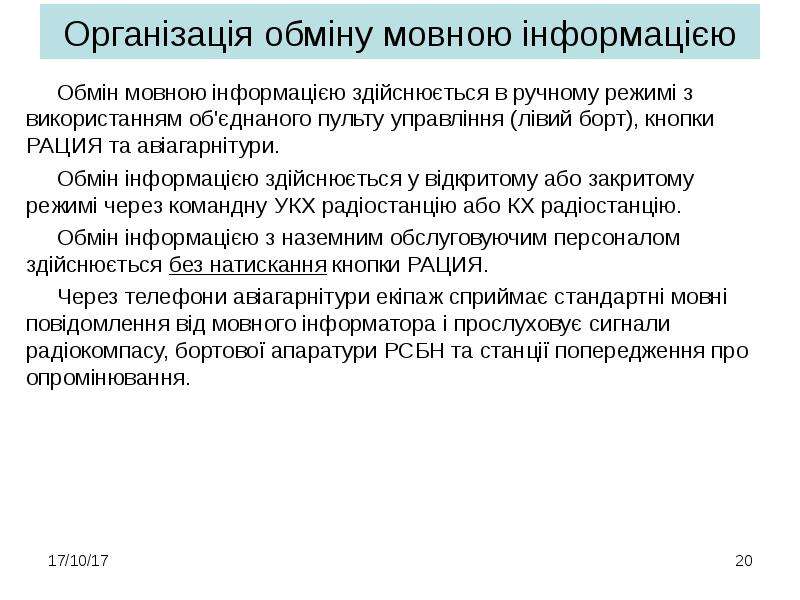

Організація обміну мовною інформацією Обмін мовною інформацією здійснюється в ручному режимі з використанням об'єднаного пульту управління (лівий борт), кнопки РАЦИЯ та авіагарнітури. Обмін інформацією здійснюється у відкритому або закритому режимі через командну УКХ радіостанцію або КХ радіостанцію. Обмін інформацією з наземним обслуговуючим персоналом здійснюється без натискання кнопки РАЦИЯ. Через телефони авіагарнітури екіпаж сприймає стандартні мовні повідомлення від мовного інформатора і прослуховує сигнали радіокомпасу, бортової апаратури РСБН та станції попередження про опромінювання.

Слайд 21

Описание слайда:

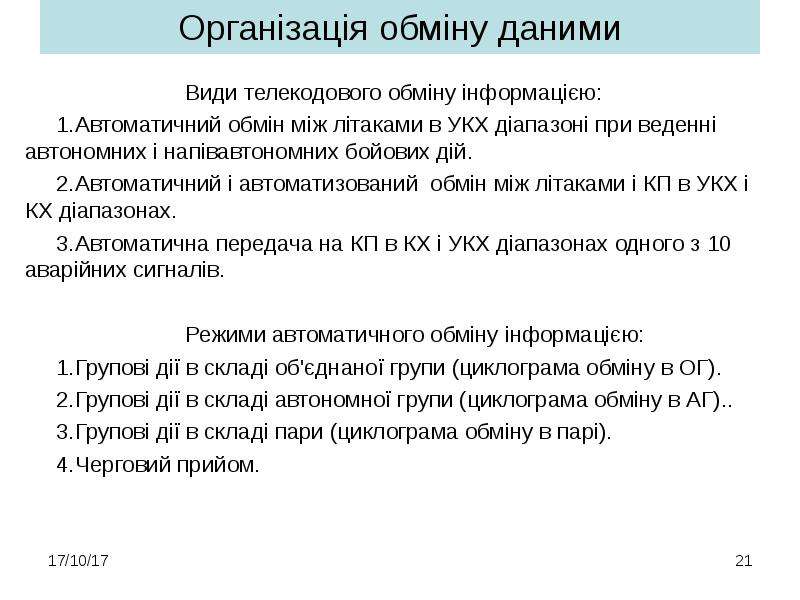

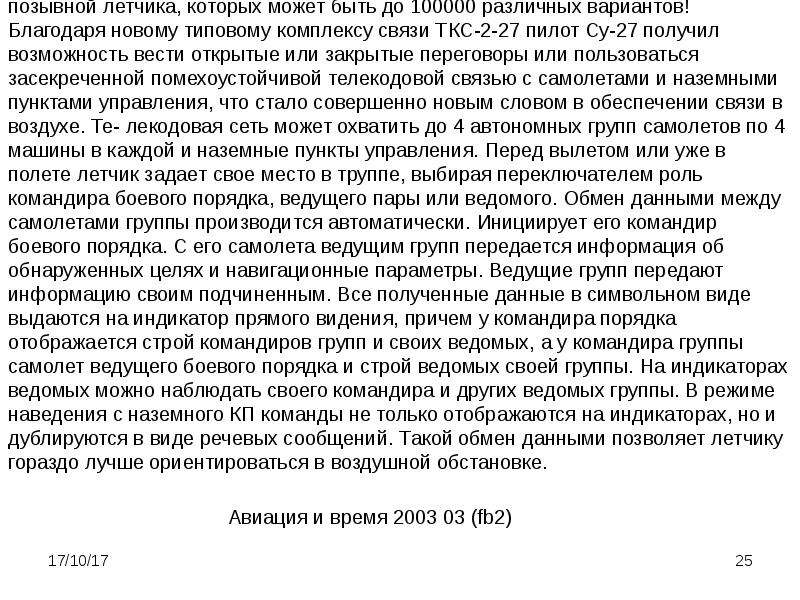

Організація обміну даними Види телекодового обміну інформацією: Автоматичний обмін між літаками в УКХ діапазоні при веденні автономних і напівавтономних бойових дій. Автоматичний і автоматизований обмін між літаками і КП в УКХ і КХ діапазонах. Автоматична передача на КП в КХ і УКХ діапазонах одного з 10 аварійних сигналів. Режими автоматичного обміну інформацією: Групові дії в складі об'єднаної групи (циклограма обміну в ОГ). Групові дії в складі автономної групи (циклограма обміну в АГ).. Групові дії в складі пари (циклограма обміну в парі). Черговий прийом.

Слайд 22

Описание слайда:

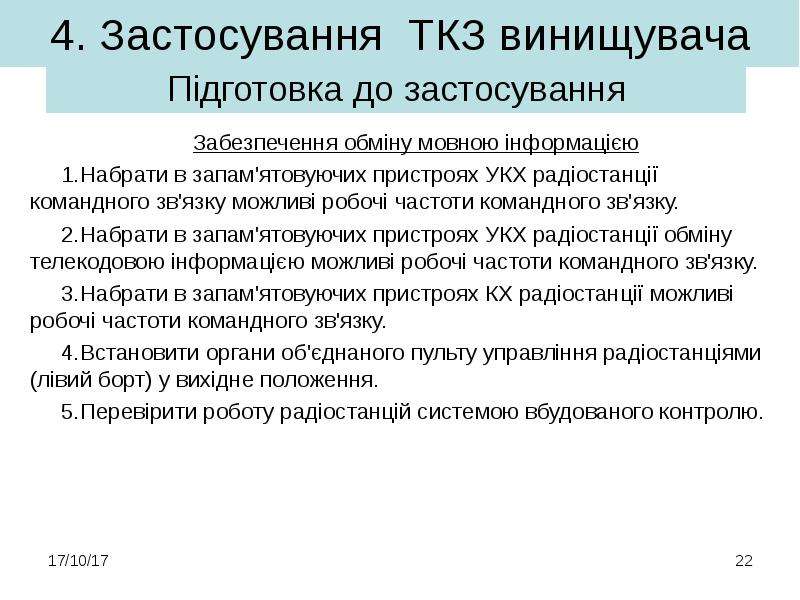

Підготовка до застосування Підготовка до застосування

Слайд 23

Описание слайда:

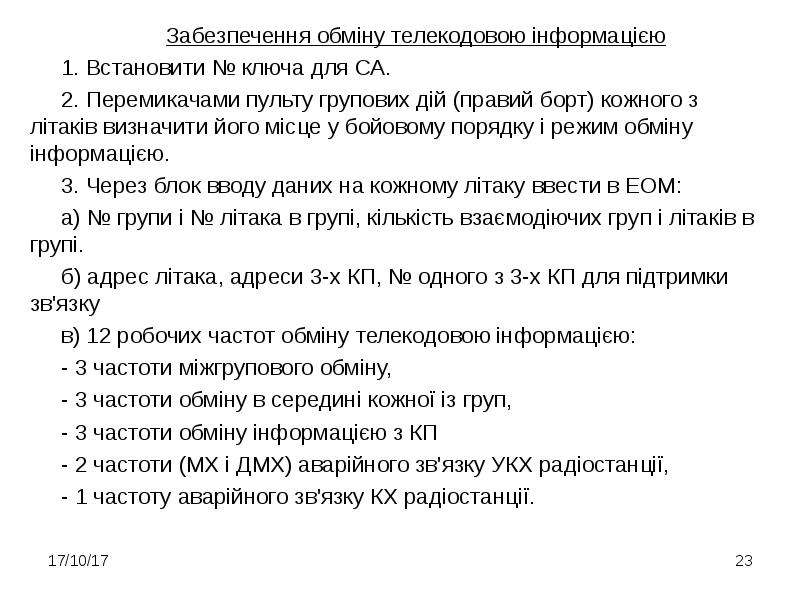

Слайд 24

Описание слайда:

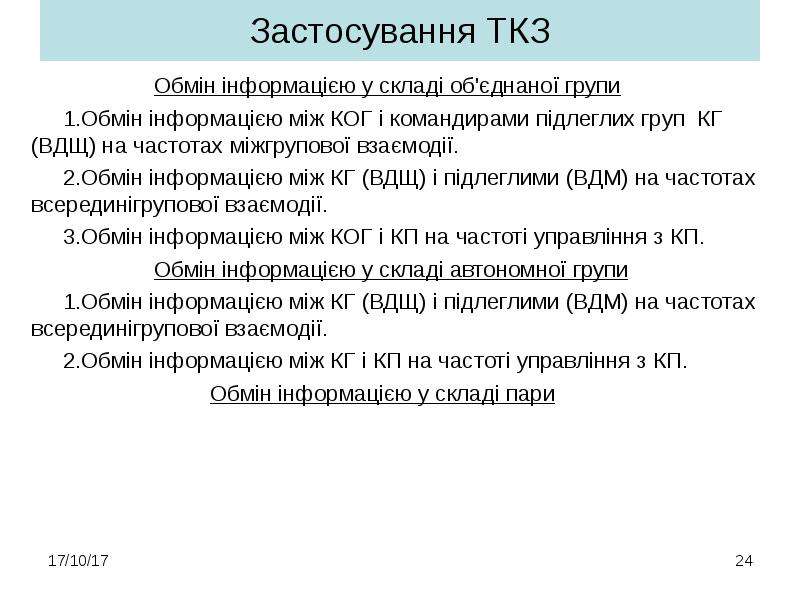

Застосування ТКЗ Обмін інформацією у складі об'єднаної групи Обмін інформацією між КОГ і командирами підлеглих груп КГ (ВДЩ) на частотах міжгрупової взаємодії. Обмін інформацією між КГ (ВДЩ) і підлеглими (ВДМ) на частотах всерединігрупової взаємодії. Обмін інформацією між КОГ і КП на частоті управління з КП. Обмін інформацією у складі автономної групи Обмін інформацією між КГ (ВДЩ) і підлеглими (ВДМ) на частотах всерединігрупової взаємодії. Обмін інформацією між КГ і КП на частоті управління з КП. Обмін інформацією у складі пари
