Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

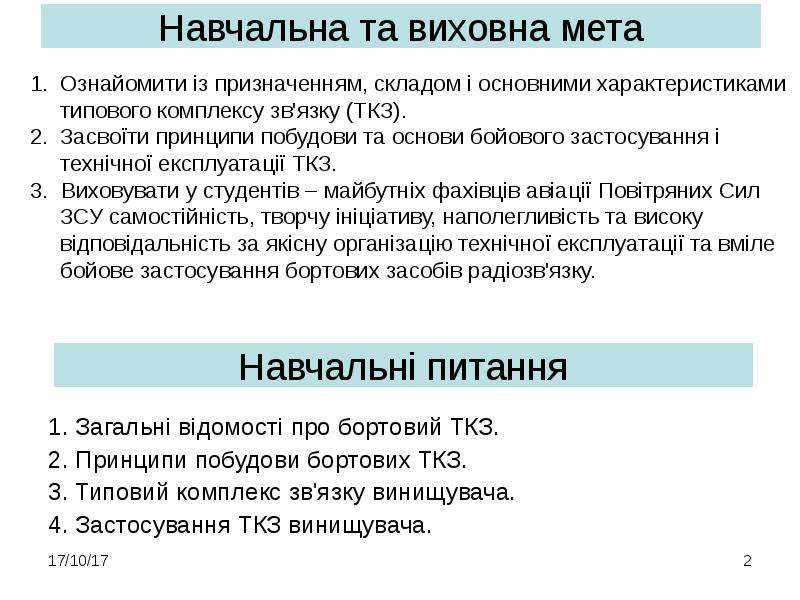

1. Загальні відомості про бортовий ТКЗ. 1. Загальні відомості про бортовий ТКЗ. 2. Принципи побудови бортових ТКЗ. 3. Типовий комплекс зв'язку винищувача. 4. Застосування ТКЗ винищувача.

Слайд 3

Описание слайда:

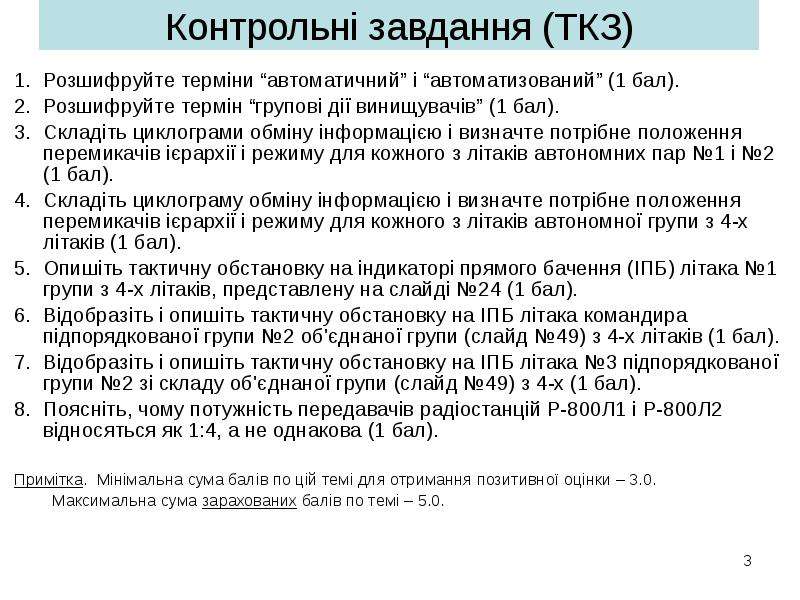

Контрольні завдання (ТКЗ) Розшифруйте терміни “автоматичний” і “автоматизований” (1 бал). Розшифруйте термін “групові дії винищувачів” (1 бал). Складіть циклограми обміну інформацією і визначте потрібне положення перемикачів ієрархії і режиму для кожного з літаків автономних пар №1 і №2 (1 бал). Складіть циклограму обміну інформацією і визначте потрібне положення перемикачів ієрархії і режиму для кожного з літаків автономної групи з 4-х літаків (1 бал). Опишіть тактичну обстановку на індикаторі прямого бачення (ІПБ) літака №1 групи з 4-х літаків, представлену на слайді №24 (1 бал). Відобразіть і опишіть тактичну обстановку на ІПБ літака командира підпорядкованої групи №2 об'єднаної групи (слайд №49) з 4-х літаків (1 бал). Відобразіть і опишіть тактичну обстановку на ІПБ літака №3 підпорядкованої групи №2 зі складу об'єднаної групи (слайд №49) з 4-х (1 бал). Поясніть, чому потужність передавачів радіостанцій Р-800Л1 і Р-800Л2 відносяться як 1:4, а не однакова (1 бал). Примітка. Мінімальна сума балів по цій темі для отримання позитивної оцінки – 3.0. Максимальна сума зарахованих балів по темі – 5.0.

Слайд 4

Описание слайда:

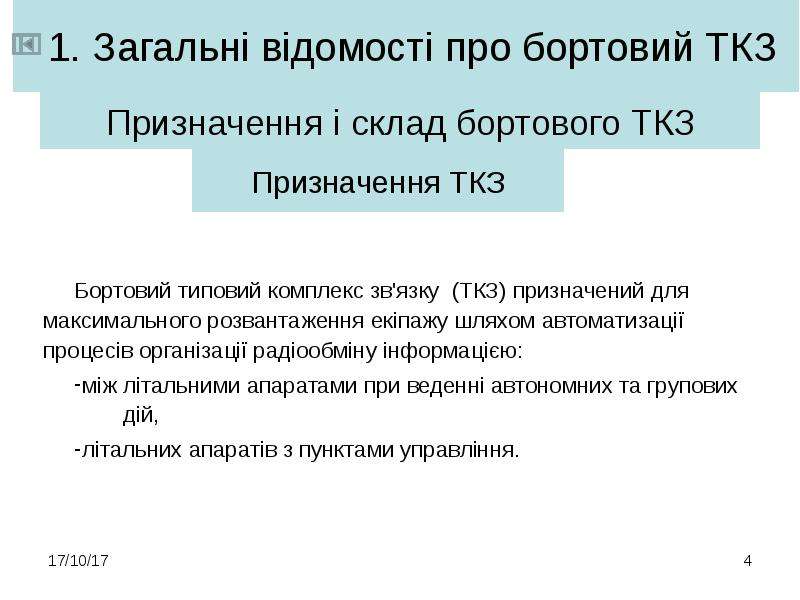

Призначення і склад бортового ТКЗ Бортовий типовий комплекс зв'язку (ТКЗ) призначений для максимального розвантаження екіпажу шляхом автоматизації процесів організації радіообміну інформацією: між літальними апаратами при веденні автономних та групових дій, літальних апаратів з пунктами управління.

Слайд 5

Описание слайда:

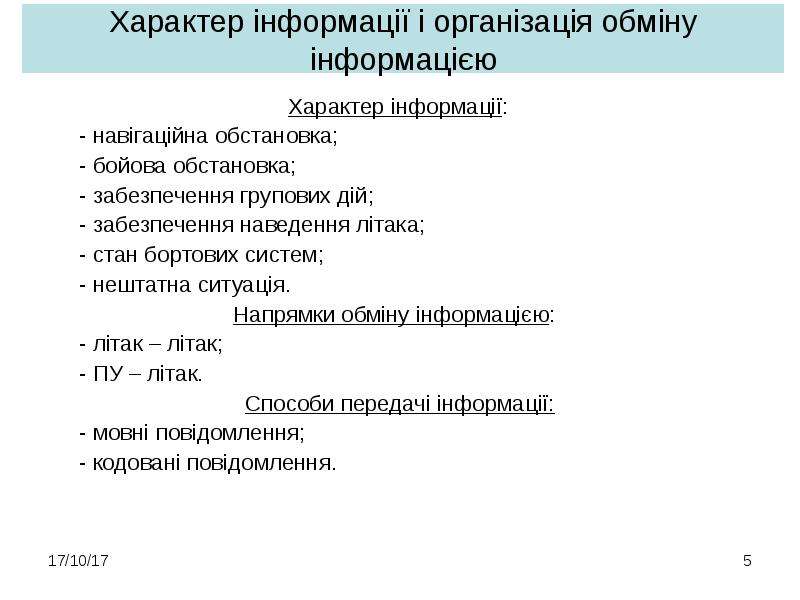

Характер інформації і організація обміну інформацією Характер інформації: - навігаційна обстановка; - бойова обстановка; - забезпечення групових дій; - забезпечення наведення літака; - стан бортових систем; - нештатна ситуація. Напрямки обміну інформацією: - літак – літак; - ПУ – літак. Способи передачі інформації: - мовні повідомлення; - кодовані повідомлення.

Слайд 6

Описание слайда:

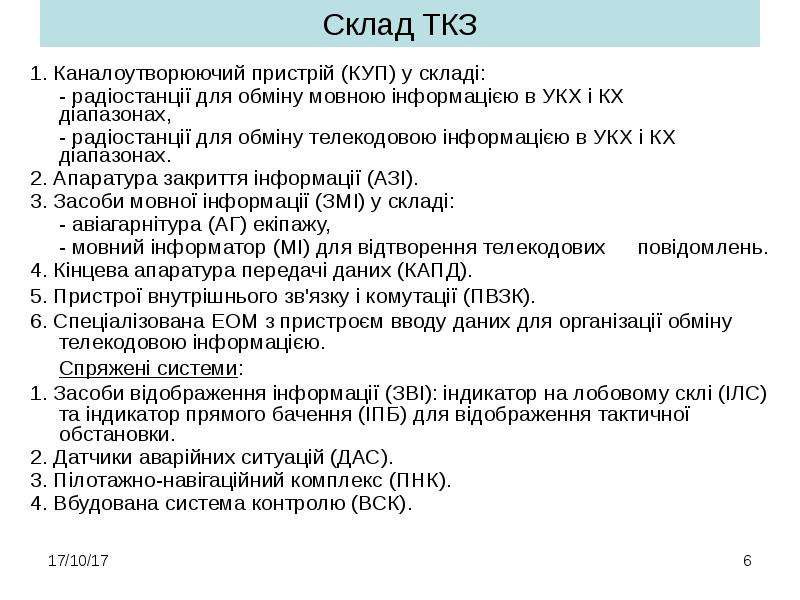

Склад ТКЗ 1. Каналоутворюючий пристрій (КУП) у складі: - радіостанції для обміну мовною інформацією в УКХ і КХ діапазонах, - радіостанції для обміну телекодовою інформацією в УКХ і КХ діапазонах. 2. Апаратура закриття інформації (АЗІ). 3. Засоби мовної інформації (ЗМІ) у складі: - авіагарнітура (АГ) екіпажу, - мовний інформатор (МІ) для відтворення телекодових повідомлень. 4. Кінцева апаратура передачі даних (КАПД). 5. Пристрої внутрішнього зв'язку і комутації (ПВЗК). 6. Спеціалізована ЕОМ з пристроєм вводу даних для організації обміну телекодовою інформацією. Спряжені системи: 1. Засоби відображення інформації (ЗВІ): індикатор на лобовому склі (ІЛС) та індикатор прямого бачення (ІПБ) для відображення тактичної обстановки. 2. Датчики аварійних ситуацій (ДАС). 3. Пілотажно-навігаційний комплекс (ПНК). 4. Вбудована система контролю (ВСК).

Слайд 7

Описание слайда:

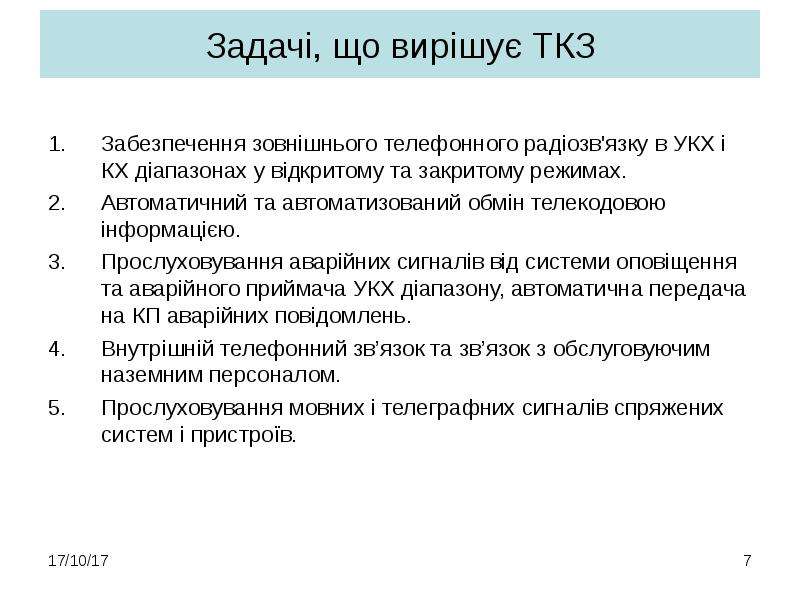

Задачі, що вирішує ТКЗ Забезпечення зовнішнього телефонного радіозв'язку в УКХ і КХ діапазонах у відкритому та закритому режимах. Автоматичний та автоматизований обмін телекодовою інформацією. Прослуховування аварійних сигналів від системи оповіщення та аварійного приймача УКХ діапазону, автоматична передача на КП аварійних повідомлень. Внутрішній телефонний зв’язок та зв’язок з обслуговуючим наземним персоналом. Прослуховування мовних і телеграфних сигналів спряжених систем і пристроїв.

Слайд 8

Описание слайда:

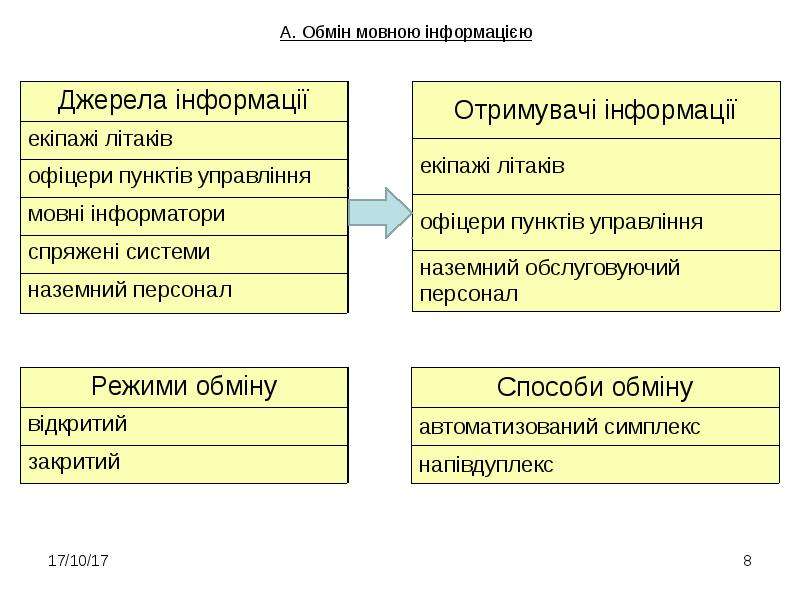

А. Обмін мовною інформацією А. Обмін мовною інформацією

Слайд 9

Описание слайда:

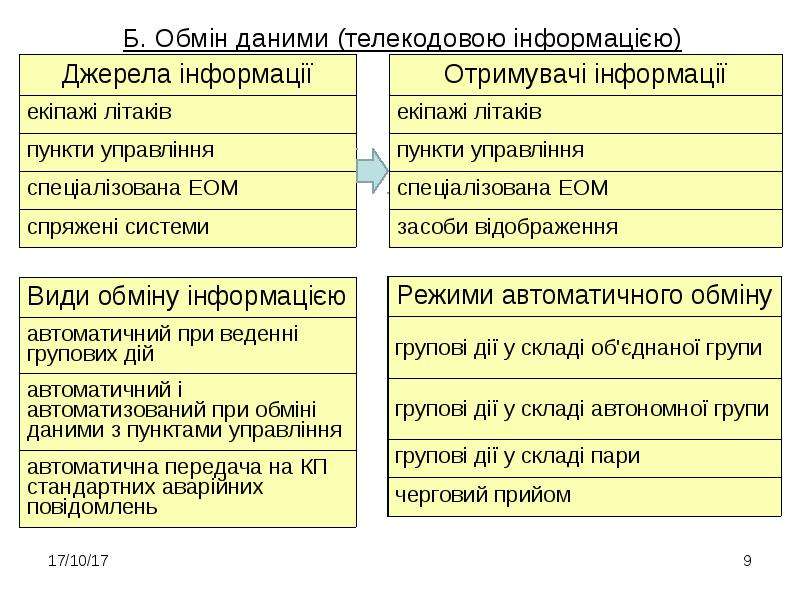

Б. Обмін даними (телекодовою інформацією) Б. Обмін даними (телекодовою інформацією)

Слайд 10

Описание слайда:

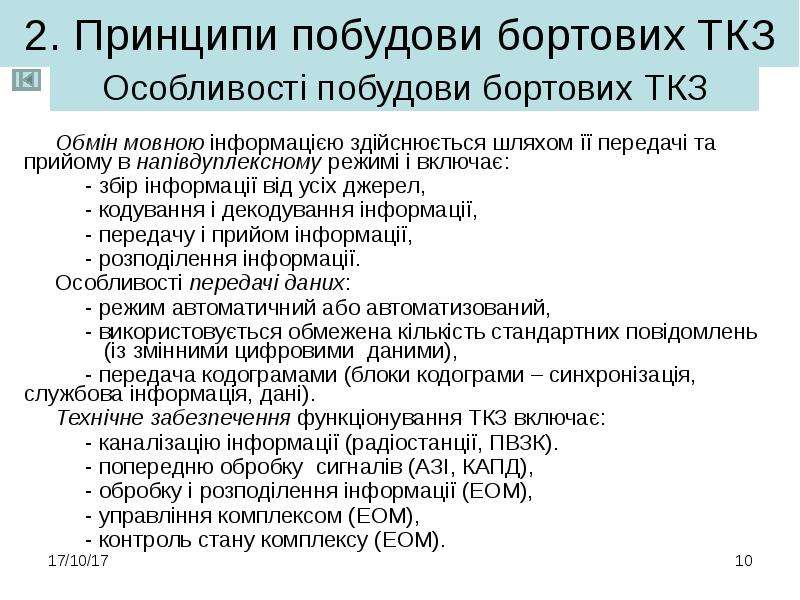

Обмін мовною інформацією здійснюється шляхом її передачі та прийому в напівдуплексному режимі і включає: Обмін мовною інформацією здійснюється шляхом її передачі та прийому в напівдуплексному режимі і включає: - збір інформації від усіх джерел, - кодування і декодування інформації, - передачу і прийом інформації, - розподілення інформації. Особливості передачі даних: - режим автоматичний або автоматизований, - використовується обмежена кількість стандартних повідомлень (із змінними цифровими даними), - передача кодограмами (блоки кодограми – синхронізація, службова інформація, дані). Технічне забезпечення функціонування ТКЗ включає: - каналізацію інформації (радіостанції, ПВЗК). - попередню обробку сигналів (АЗІ, КАПД), - обробку і розподілення інформації (ЕОМ), - управління комплексом (ЕОМ), - контроль стану комплексу (ЕОМ).

Слайд 11

Описание слайда:

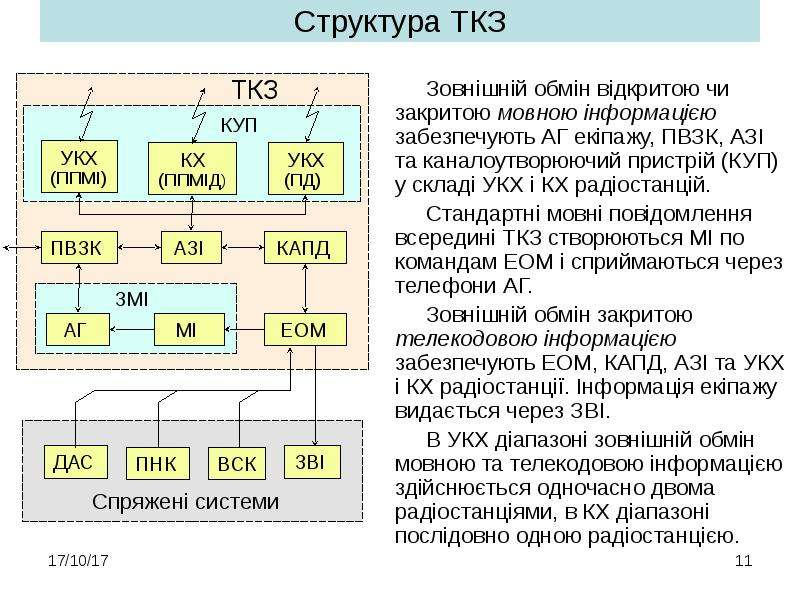

Структура ТКЗ Зовнішній обмін відкритою чи закритою мовною інформацією забезпечують АГ екіпажу, ПВЗК, АЗІ та каналоутворюючий пристрій (КУП) у складі УКХ і КХ радіостанцій. Стандартні мовні повідомлення всередині ТКЗ створюються МІ по командам ЕОМ і сприймаються через телефони АГ. Зовнішній обмін закритою телекодовою інформацією забезпечують ЕОМ, КАПД, АЗІ та УКХ і КХ радіостанції. Інформація екіпажу видається через ЗВІ. В УКХ діапазоні зовнішній обмін мовною та телекодовою інформацією здійснюється одночасно двома радіостанціями, в КХ діапазоні послідовно одною радіостанцією.

Слайд 12

Описание слайда:

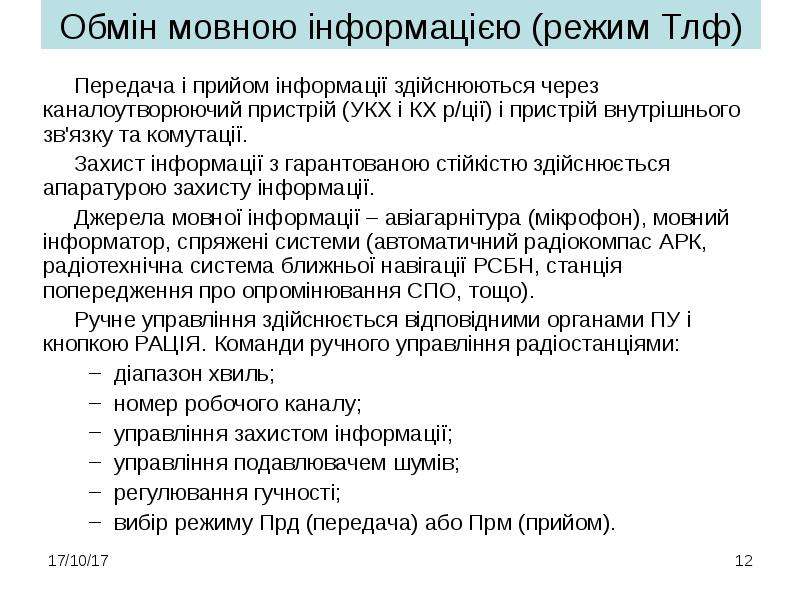

Обмін мовною інформацією (режим Тлф) Передача і прийом інформації здійснюються через каналоутворюючий пристрій (УКХ і КХ р/ції) і пристрій внутрішнього зв'язку та комутації. Захист інформації з гарантованою стійкістю здійснюється апаратурою захисту інформації. Джерела мовної інформації – авіагарнітура (мікрофон), мовний інформатор, спряжені системи (автоматичний радіокомпас АРК, радіотехнічна система ближньої навігації РСБН, станція попередження про опромінювання СПО, тощо). Ручне управління здійснюється відповідними органами ПУ і кнопкою РАЦІЯ. Команди ручного управління радіостанціями: діапазон хвиль; номер робочого каналу; управління захистом інформації; управління подавлювачем шумів; регулювання гучності; вибір режиму Прд (передача) або Прм (прийом).

Слайд 13

Описание слайда:

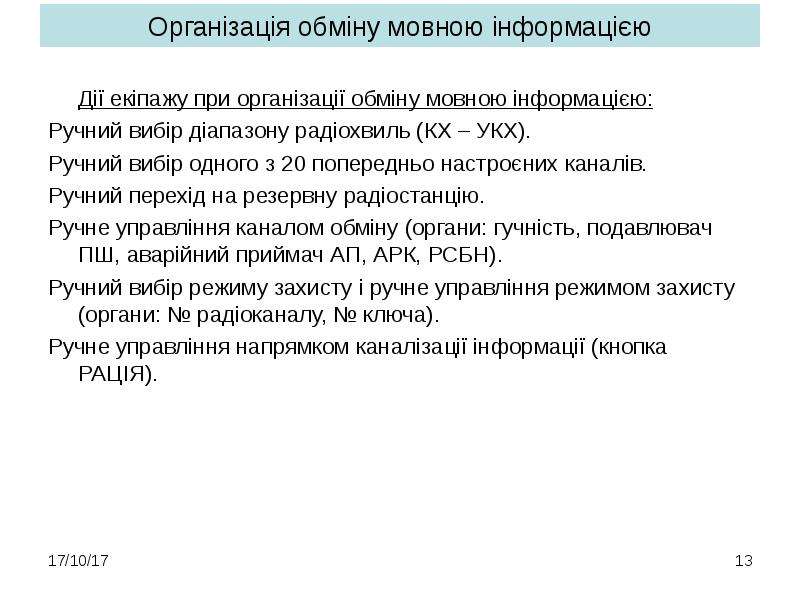

Організація обміну мовною інформацією Дії екіпажу при організації обміну мовною інформацією: Ручний вибір діапазону радіохвиль (КХ – УКХ). Ручний вибір одного з 20 попередньо настроєних каналів. Ручний перехід на резервну радіостанцію. Ручне управління каналом обміну (органи: гучність, подавлювач ПШ, аварійний приймач АП, АРК, РСБН). Ручний вибір режиму захисту і ручне управління режимом захисту (органи: № радіоканалу, № ключа). Ручне управління напрямком каналізації інформації (кнопка РАЦІЯ).

Слайд 14

Описание слайда:

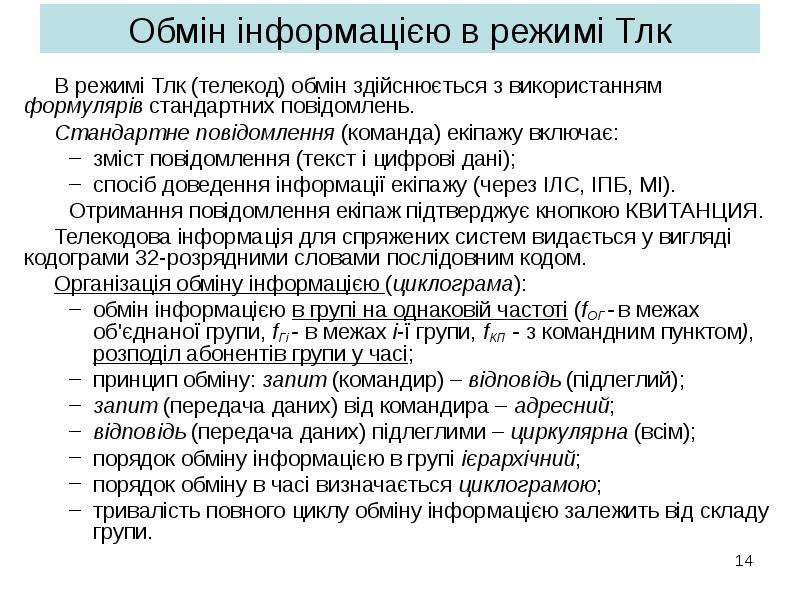

Обмін інформацією в режимі Тлк В режимі Тлк (телекод) обмін здійснюється з використанням формулярів стандартних повідомлень. Стандартне повідомлення (команда) екіпажу включає: зміст повідомлення (текст і цифрові дані); спосіб доведення інформації екіпажу (через ІЛС, ІПБ, МІ). Отримання повідомлення екіпаж підтверджує кнопкою КВИТАНЦИЯ. Телекодова інформація для спряжених систем видається у вигляді кодограми 32-розрядними словами послідовним кодом. Організація обміну інформацією (циклограма): обмін інформацією в групі на однаковій частоті (fОГ - в межах об'єднаної групи, fГі - в межах і-ї групи, fКП - з командним пунктом), розподіл абонентів групи у часі; принцип обміну: запит (командир) – відповідь (підлеглий); запит (передача даних) від командира – адресний; відповідь (передача даних) підлеглими – циркулярна (всім); порядок обміну інформацією в групі ієрархічний; порядок обміну в часі визначається циклограмою; тривалість повного циклу обміну інформацією залежить від складу групи.

Слайд 15

Описание слайда:

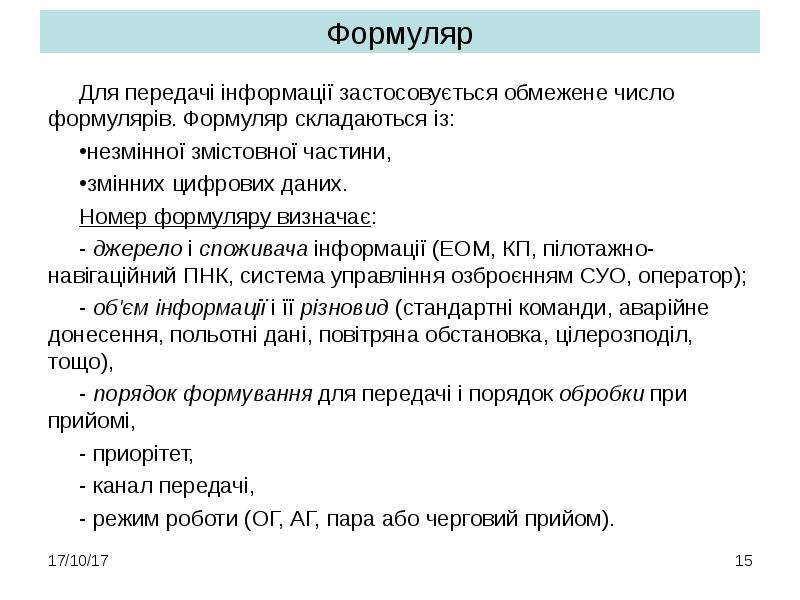

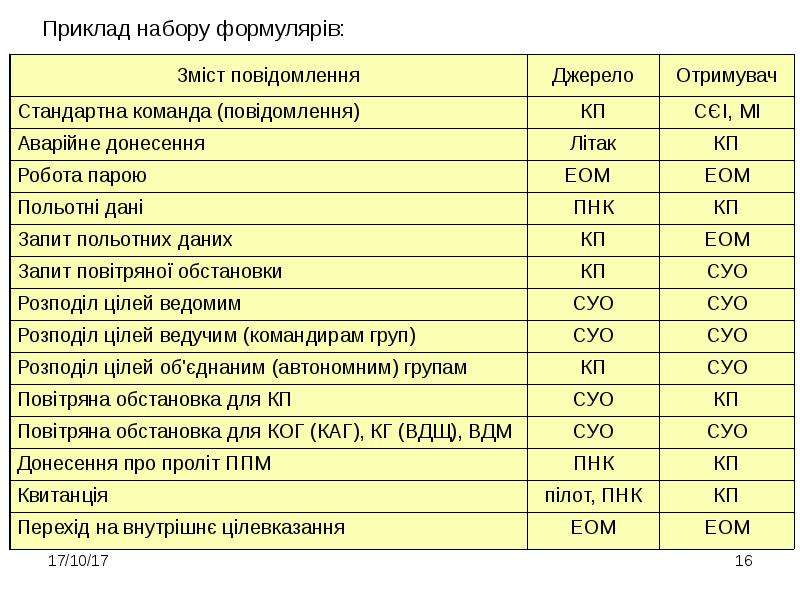

Формуляр Для передачі інформації застосовується обмежене число формулярів. Формуляр складаються із: незмінної змістовної частини, змінних цифрових даних. Номер формуляру визначає: - джерело і споживача інформації (ЕОМ, КП, пілотажно-навігаційний ПНК, система управління озброєнням СУО, оператор); - об'єм інформації і її різновид (стандартні команди, аварійне донесення, польотні дані, повітряна обстановка, цілерозподіл, тощо), - порядок формування для передачі і порядок обробки при прийомі, - приорітет, - канал передачі, - режим роботи (ОГ, АГ, пара або черговий прийом).

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

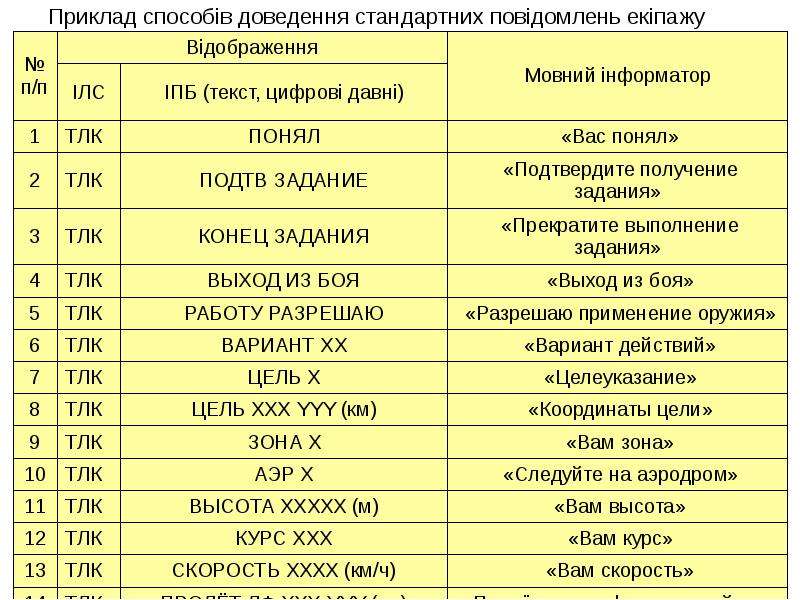

Приклад способів доведення стандартних повідомлень екіпажу

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

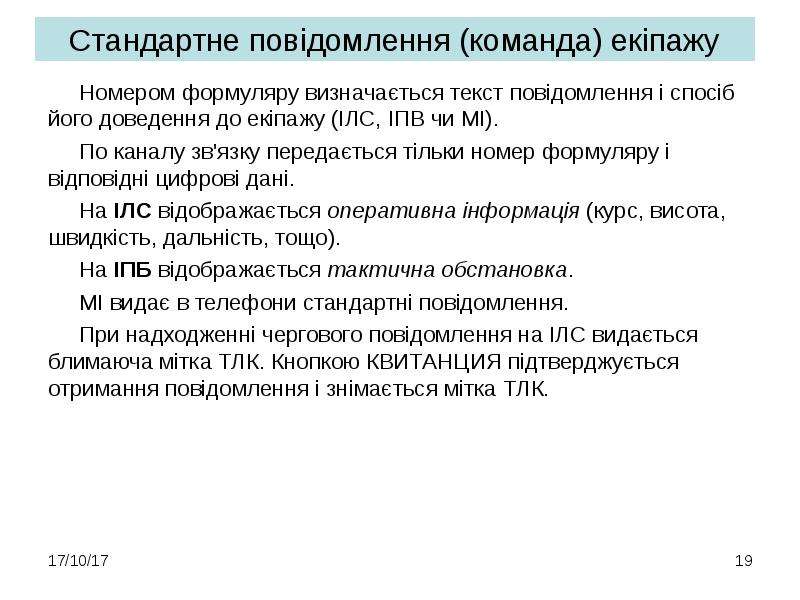

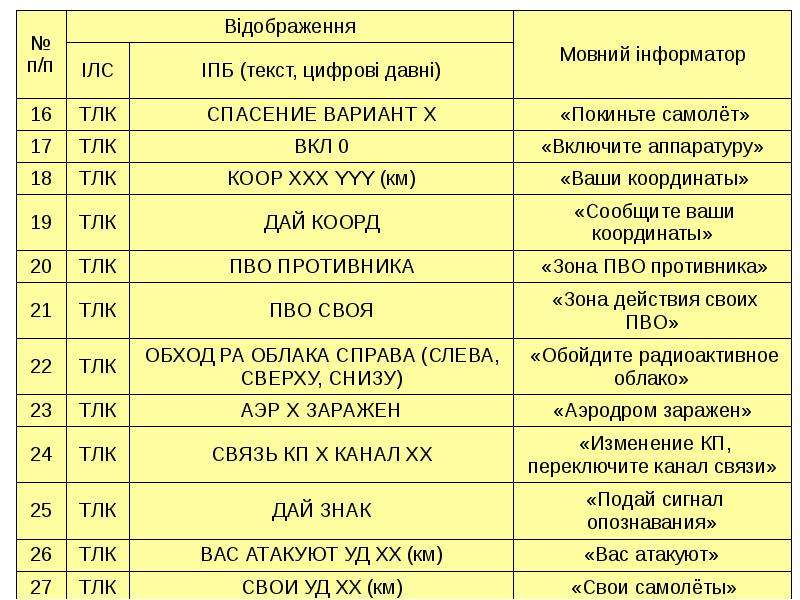

Стандартне повідомлення (команда) екіпажу Номером формуляру визначається текст повідомлення і спосіб його доведення до екіпажу (ІЛС, ІПВ чи МІ). По каналу зв'язку передається тільки номер формуляру і відповідні цифрові дані. На ІЛС відображається оперативна інформація (курс, висота, швидкість, дальність, тощо). На ІПБ відображається тактична обстановка. МІ видає в телефони стандартні повідомлення. При надходженні чергового повідомлення на ІЛС видається блимаюча мітка ТЛК. Кнопкою КВИТАНЦИЯ підтверджується отримання повідомлення і знімається мітка ТЛК.

Слайд 20

Описание слайда:

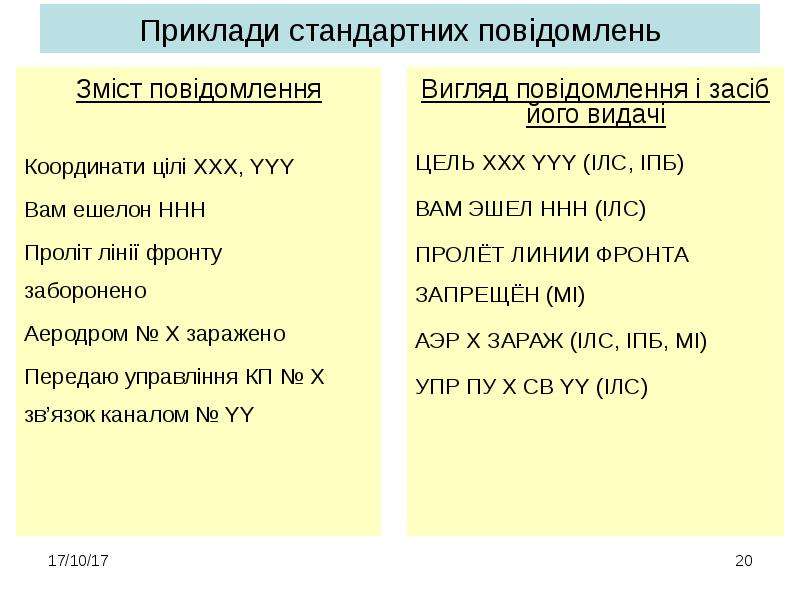

Приклади стандартних повідомлень Зміст повідомлення Координати цілі ХXX, YYY Вам ешелон НHH Проліт лінії фронту заборонено Аеродром № Х заражено Передаю управління КП № Х зв’язок каналом № YY

Слайд 21

Описание слайда:

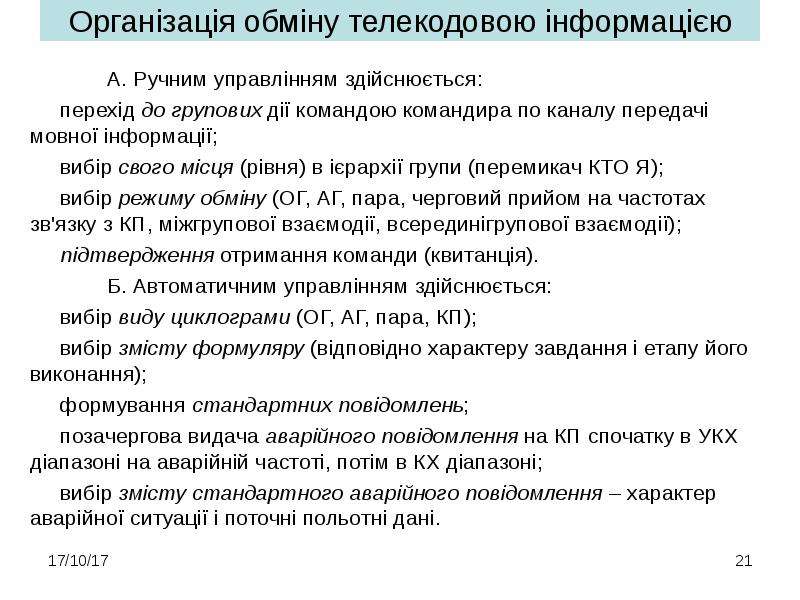

Організація обміну телекодовою інформацією А. Ручним управлінням здійснюється: перехід до групових дії командою командира по каналу передачі мовної інформації; вибір свого місця (рівня) в ієрархії групи (перемикач КТО Я); вибір режиму обміну (ОГ, АГ, пара, черговий прийом на частотах зв'язку з КП, міжгрупової взаємодії, всерединігрупової взаємодії); підтвердження отримання команди (квитанція). Б. Автоматичним управлінням здійснюється: вибір виду циклограми (ОГ, АГ, пара, КП); вибір змісту формуляру (відповідно характеру завдання і етапу його виконання); формування стандартних повідомлень; позачергова видача аварійного повідомлення на КП спочатку в УКХ діапазоні на аварійній частоті, потім в КХ діапазоні; вибір змісту стандартного аварійного повідомлення – характер аварійної ситуації і поточні польотні дані.

Слайд 22

Описание слайда:

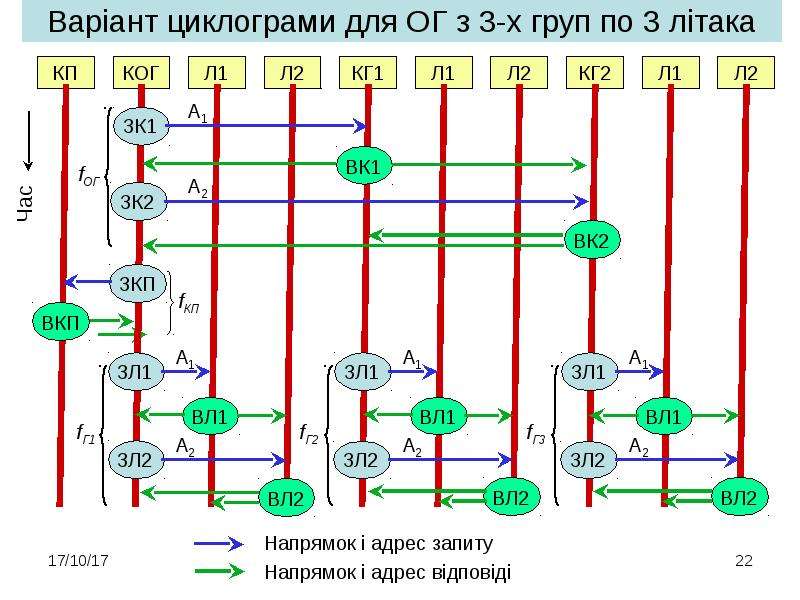

Варіант циклограми для ОГ з 3-х груп по 3 літака

Слайд 23

Описание слайда:

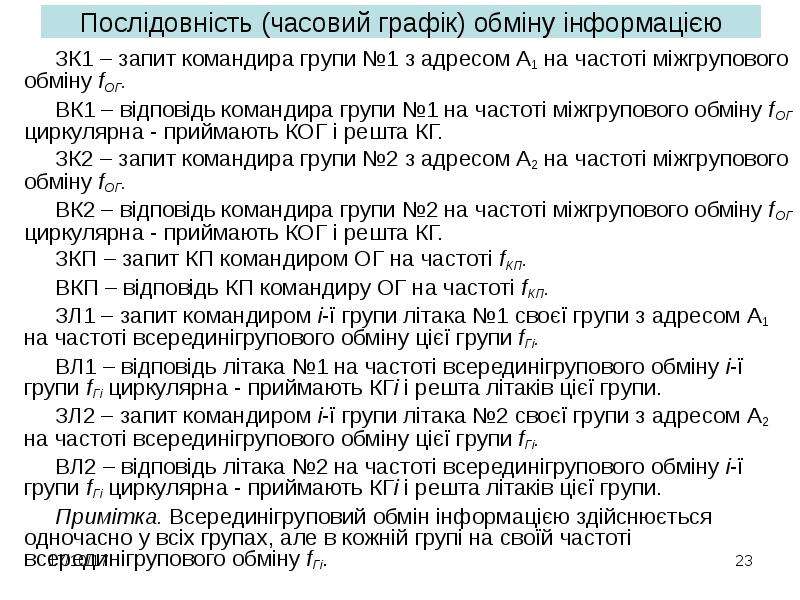

Послідовність (часовий графік) обміну інформацією ЗК1 – запит командира групи №1 з адресом А1 на частоті міжгрупового обміну fОГ. ВК1 – відповідь командира групи №1 на частоті міжгрупового обміну fОГ циркулярна - приймають КОГ і решта КГ. ЗК2 – запит командира групи №2 з адресом А2 на частоті міжгрупового обміну fОГ. ВК2 – відповідь командира групи №2 на частоті міжгрупового обміну fОГ циркулярна - приймають КОГ і решта КГ. ЗКП – запит КП командиром ОГ на частоті fКП. ВКП – відповідь КП командиру ОГ на частоті fКП. ЗЛ1 – запит командиром і-ї групи літака №1 своєї групи з адресом А1 на частоті всерединігрупового обміну цієї групи fГі. ВЛ1 – відповідь літака №1 на частоті всерединігрупового обміну і-ї групи fГі циркулярна - приймають КГі і решта літаків цієї групи. ЗЛ2 – запит командиром і-ї групи літака №2 своєї групи з адресом А2 на частоті всерединігрупового обміну цієї групи fГі. ВЛ2 – відповідь літака №2 на частоті всерединігрупового обміну і-ї групи fГі циркулярна - приймають КГі і решта літаків цієї групи. Примітка. Всерединігруповий обмін інформацією здійснюється одночасно у всіх групах, але в кожній групі на своїй частоті всерединігрупового обміну fГі.

Слайд 24

Описание слайда:

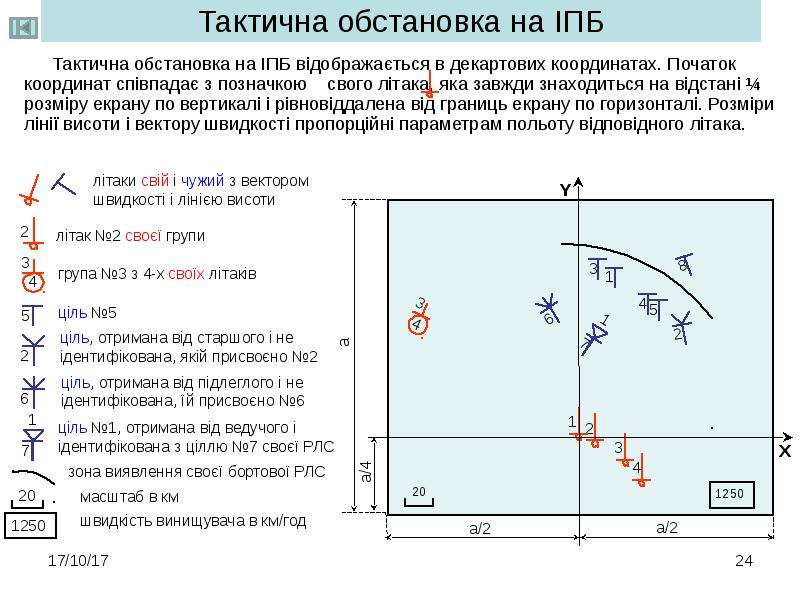

Тактична обстановка на ІПБ Тактична обстановка на ІПБ відображається в декартових координатах. Початок координат співпадає з позначкою свого літака, яка завжди знаходиться на відстані ¼ розміру екрану по вертикалі і рівновіддалена від границь екрану по горизонталі. Розміри лінії висоти і вектору швидкості пропорційні параметрам польоту відповідного літака.

Слайд 25

Описание слайда:

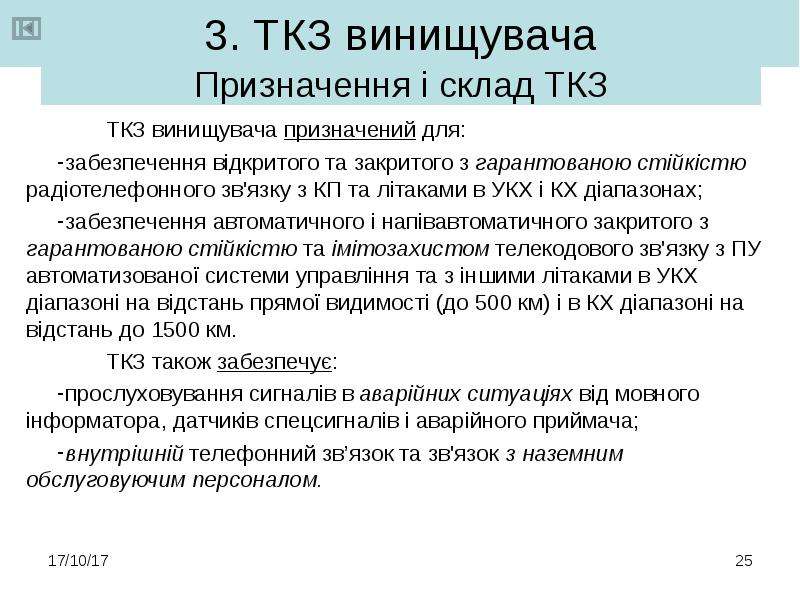

Призначення і склад ТКЗ ТКЗ винищувача призначений для: забезпечення відкритого та закритого з гарантованою стійкістю радіотелефонного зв'язку з КП та літаками в УКХ і КХ діапазонах; забезпечення автоматичного і напівавтоматичного закритого з гарантованою стійкістю та імітозахистом телекодового зв'язку з ПУ автоматизованої системи управління та з іншими літаками в УКХ діапазоні на відстань прямої видимості (до 500 км) і в КХ діапазоні на відстань до 1500 км. ТКЗ також забезпечує: прослуховування сигналів в аварійних ситуаціях від мовного інформатора, датчиків спецсигналів і аварійного приймача; внутрішній телефонний зв’язок та зв'язок з наземним обслуговуючим персоналом.

Слайд 26

Описание слайда:

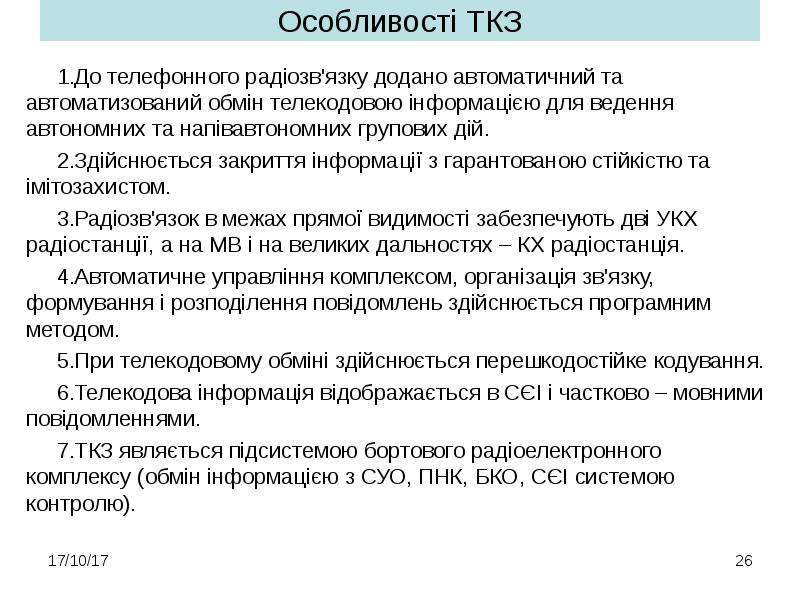

Особливості ТКЗ До телефонного радіозв'язку додано автоматичний та автоматизований обмін телекодовою інформацією для ведення автономних та напівавтономних групових дій. Здійснюється закриття інформації з гарантованою стійкістю та імітозахистом. Радіозв'язок в межах прямої видимості забезпечують дві УКХ радіостанції, а на МВ і на великих дальностях – КХ радіостанція. Автоматичне управління комплексом, організація зв'язку, формування і розподілення повідомлень здійснюється програмним методом. При телекодовому обміні здійснюється перешкодостійке кодування. Телекодова інформація відображається в СЄІ і частково – мовними повідомленнями. ТКЗ являється підсистемою бортового радіоелектронного комплексу (обмін інформацією з СУО, ПНК, БКО, СЄІ системою контролю).

Слайд 27

Описание слайда:

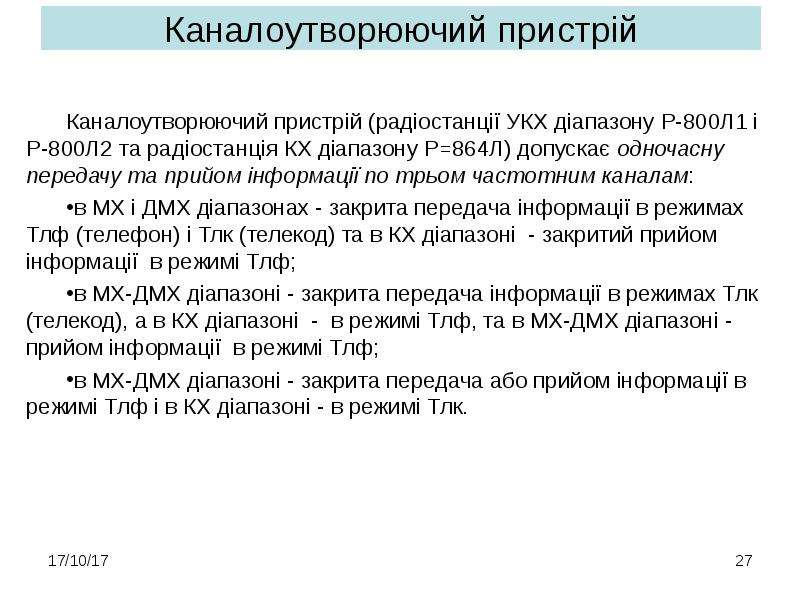

Каналоутворюючий пристрій Каналоутворюючий пристрій (радіостанції УКХ діапазону Р-800Л1 і Р-800Л2 та радіостанція КХ діапазону Р=864Л) допускає одночасну передачу та прийом інформації по трьом частотним каналам: в МХ і ДМХ діапазонах - закрита передача інформації в режимах Тлф (телефон) і Тлк (телекод) та в КХ діапазоні - закритий прийом інформації в режимі Тлф; в МХ-ДМХ діапазоні - закрита передача інформації в режимах Тлк (телекод), а в КХ діапазоні - в режимі Тлф, та в МХ-ДМХ діапазоні - прийом інформації в режимі Тлф; в МХ-ДМХ діапазоні - закрита передача або прийом інформації в режимі Тлф і в КХ діапазоні - в режимі Тлк.

Слайд 28

Описание слайда:

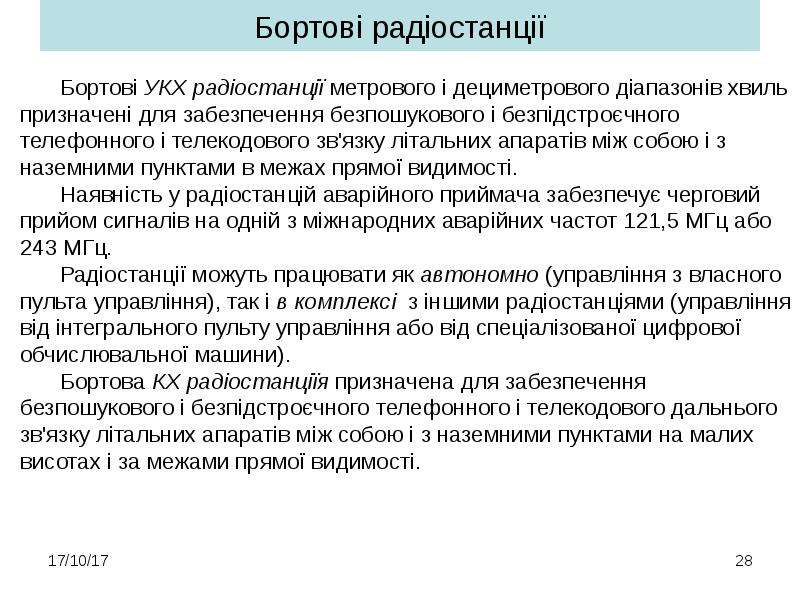

Бортові радіостанції

Слайд 29

Описание слайда:

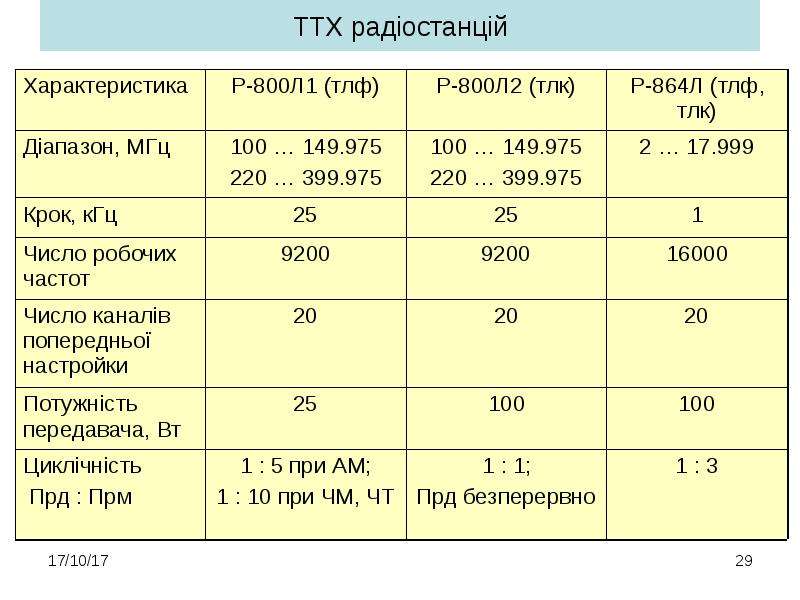

ТТХ радіостанцій

Слайд 30

Описание слайда:

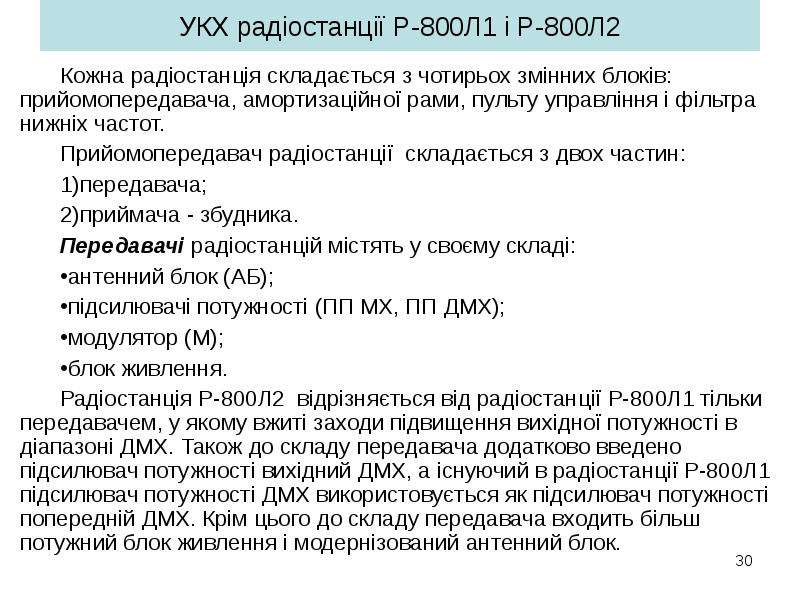

УКХ радіостанції Р-800Л1 і Р-800Л2

Слайд 31

Описание слайда:

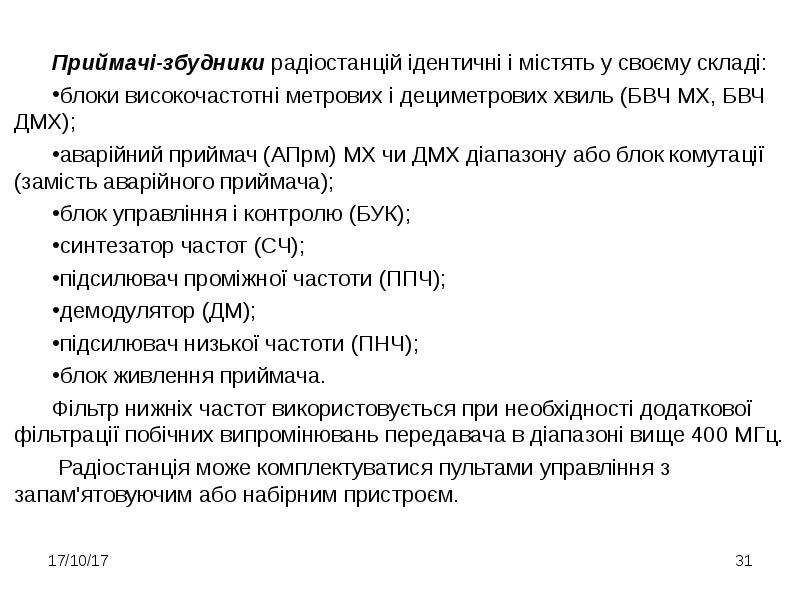

Приймачі-збудники радіостанцій ідентичні і містять у своєму складі: Приймачі-збудники радіостанцій ідентичні і містять у своєму складі: блоки високочастотні метрових і дециметрових хвиль (БВЧ МХ, БВЧ ДМХ); аварійний приймач (АПрм) МХ чи ДМХ діапазону або блок комутації (замість аварійного приймача); блок управління і контролю (БУК); синтезатор частот (СЧ); підсилювач проміжної частоти (ППЧ); демодулятор (ДМ); підсилювач низької частоти (ПНЧ); блок живлення приймача. Фільтр нижніх частот використовується при необхідності додаткової фільтрації побічних випромінювань передавача в діапазоні вище 400 МГц. Радіостанція може комплектуватися пультами управління з запам'ятовуючим або набірним пристроєм.

Слайд 32

Описание слайда:

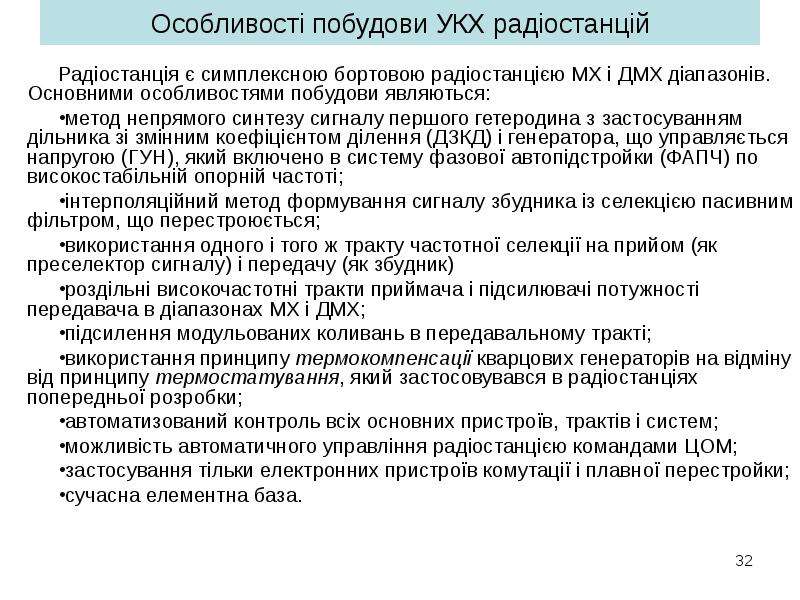

Особливості побудови УКХ радіостанцій Радіостанція є симплексною бортовою радіостанцією МХ і ДМХ діапазонів. Основними особливостями побудови являються: метод непрямого синтезу сигналу першого гетеродина з застосуванням дільника зі змінним коефіцієнтом ділення (ДЗКД) і генератора, що управляється напругою (ГУН), який включено в систему фазової автопідстройки (ФАПЧ) по високостабільній опорній частоті; інтерполяційний метод формування сигналу збудника із селекцією пасивним фільтром, що перестроюється; використання одного і того ж тракту частотної селекції на прийом (як преселектор сигналу) і передачу (як збудник) роздільні високочастотні тракти приймача і підсилювачі потужності передавача в діапазонах МХ і ДМХ; підсилення модульованих коливань в передавальному тракті; використання принципу термокомпенсації кварцових генераторів на відміну від принципу термостатування, який застосовувався в радіостанціях попередньої розробки; автоматизований контроль всіх основних пристроїв, трактів і систем; можливість автоматичного управління радіостанцією командами ЦОМ; застосування тільки електронних пристроїв комутації і плавної перестройки; сучасна елементна база.

Слайд 33

Описание слайда:

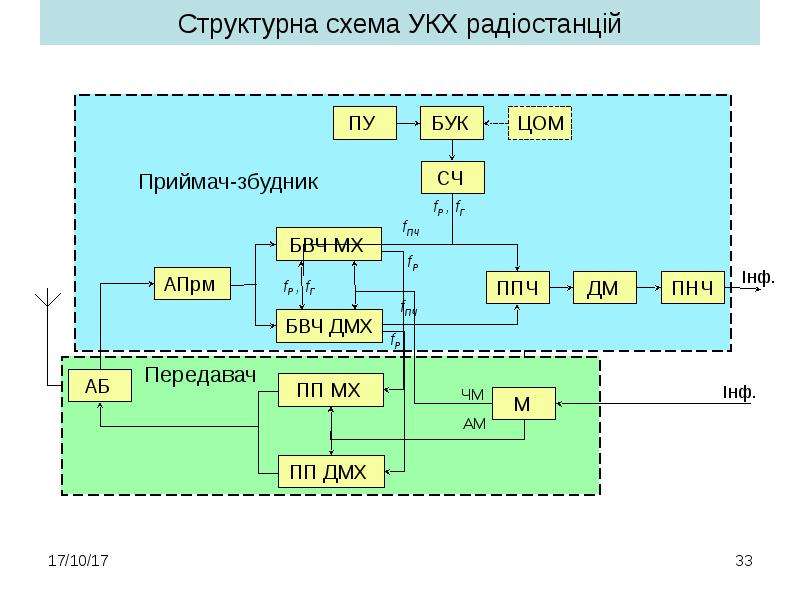

Структурна схема УКХ радіостанцій

Слайд 34

Описание слайда:

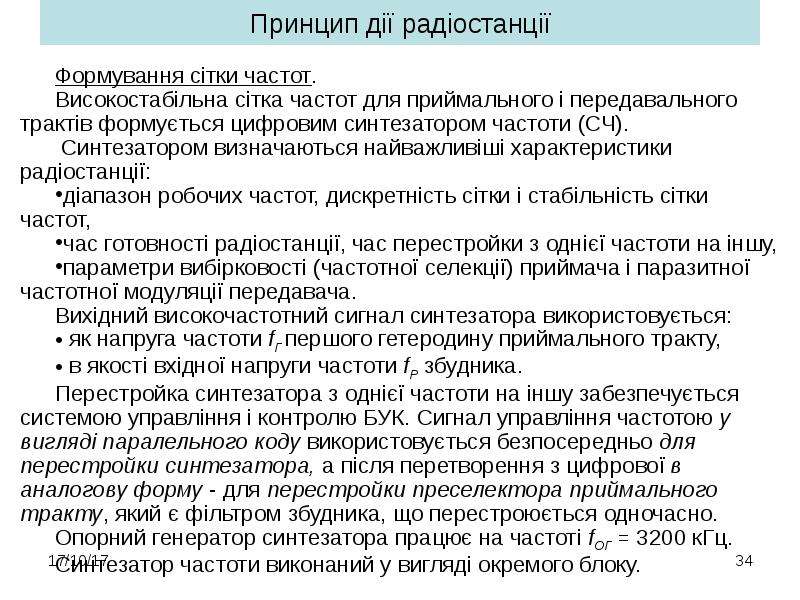

Принцип дії радіостанції

Слайд 35

Описание слайда:

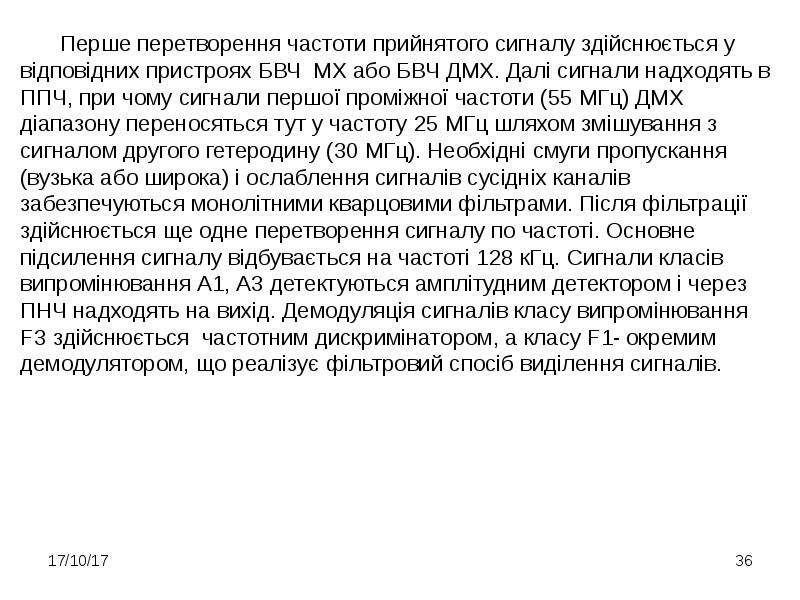

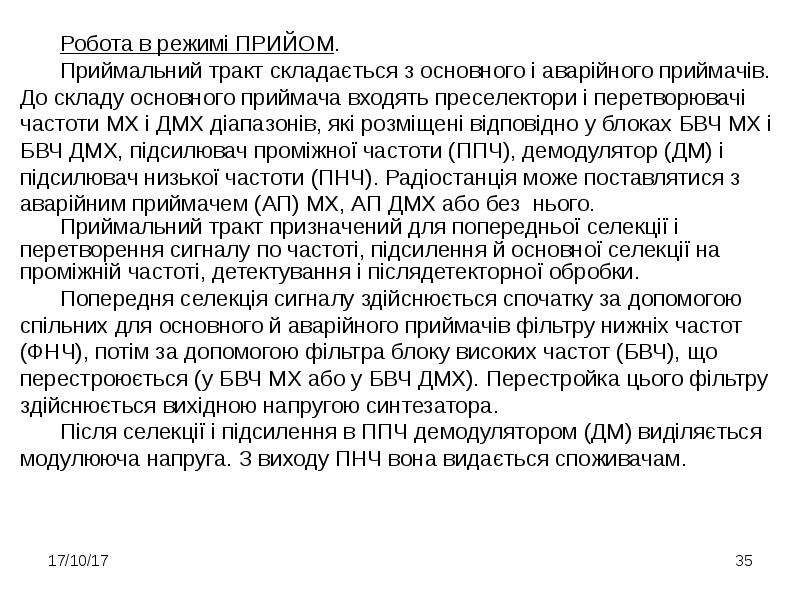

Слайд 36

Описание слайда:

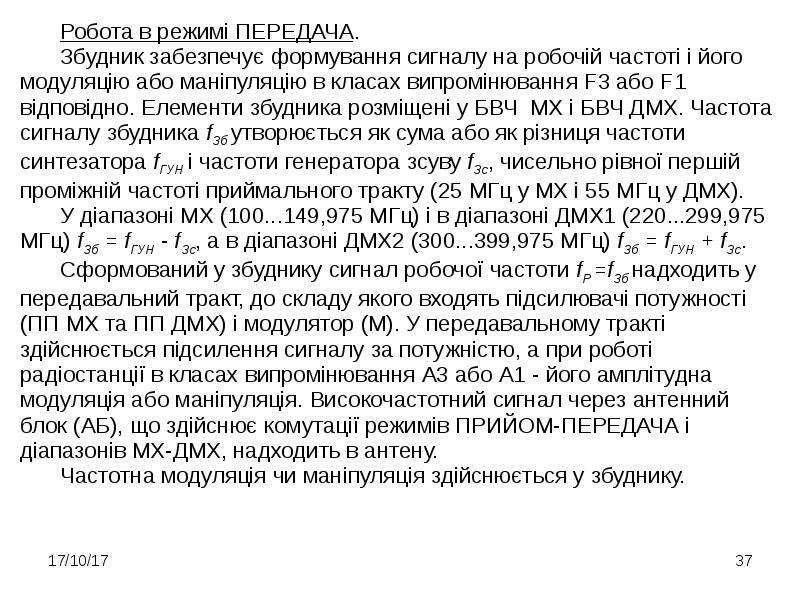

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

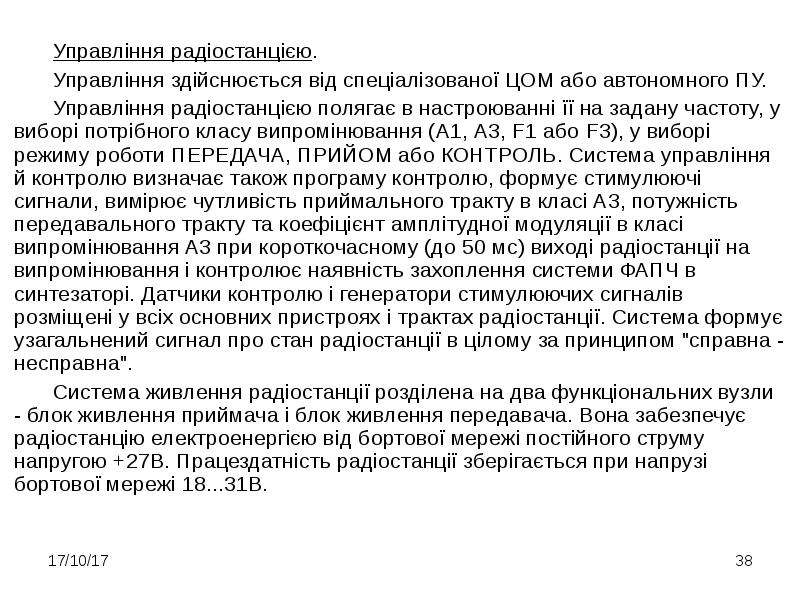

Управління радіостанцією. Управління радіостанцією. Управління здійснюється від спеціалізованої ЦОМ або автономного ПУ. Управління радіостанцією полягає в настроюванні її на задану частоту, у виборі потрібного класу випромінювання (А1, А3, F1 або F3), у виборі режиму роботи ПЕРЕДАЧА, ПРИЙОМ або КОНТРОЛЬ. Система управління й контролю визначає також програму контролю, формує стимулюючі сигнали, вимірює чутливість приймального тракту в класі А3, потужність передавального тракту та коефіцієнт амплітудної модуляції в класі випромінювання А3 при короткочасному (до 50 мс) виході радіостанції на випромінювання і контролює наявність захоплення системи ФАПЧ в синтезаторі. Датчики контролю і генератори стимулюючих сигналів розміщені у всіх основних пристроях і трактах радіостанції. Система формує узагальнений сигнал про стан радіостанції в цілому за принципом "справна - несправна". Система живлення радіостанції розділена на два функціональних вузли - блок живлення приймача і блок живлення передавача. Вона забезпечує радіостанцію електроенергією від бортової мережі постійного струму напругою +27В. Працездатність радіостанції зберігається при напрузі бортової мережі 18...31В.

Слайд 39

Описание слайда:

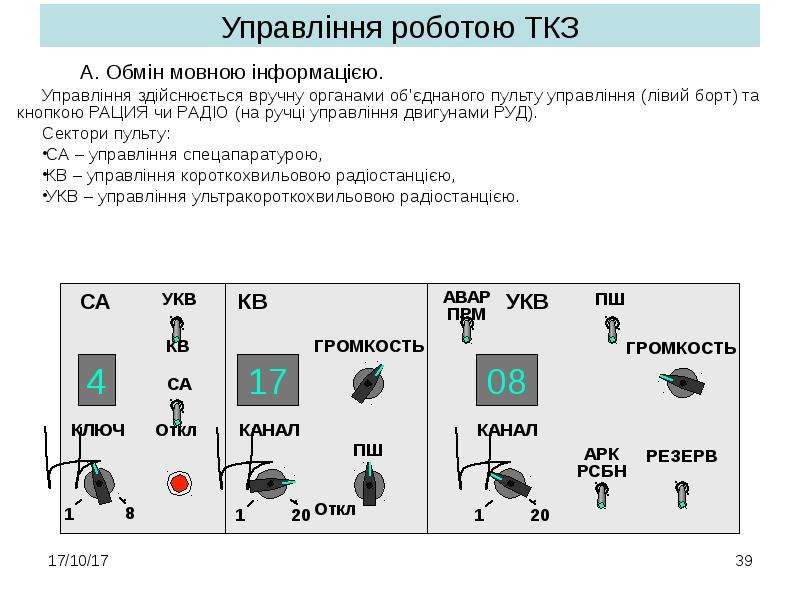

Управління роботою ТКЗ А. Обмін мовною інформацією. Управління здійснюється вручну органами об'єднаного пульту управління (лівий борт) та кнопкою РАЦИЯ чи РАДІО (на ручці управління двигунами РУД). Сектори пульту: СА – управління спецапаратурою, КВ – управління короткохвильовою радіостанцією, УКВ – управління ультракороткохвильовою радіостанцією.

Слайд 40

Описание слайда:

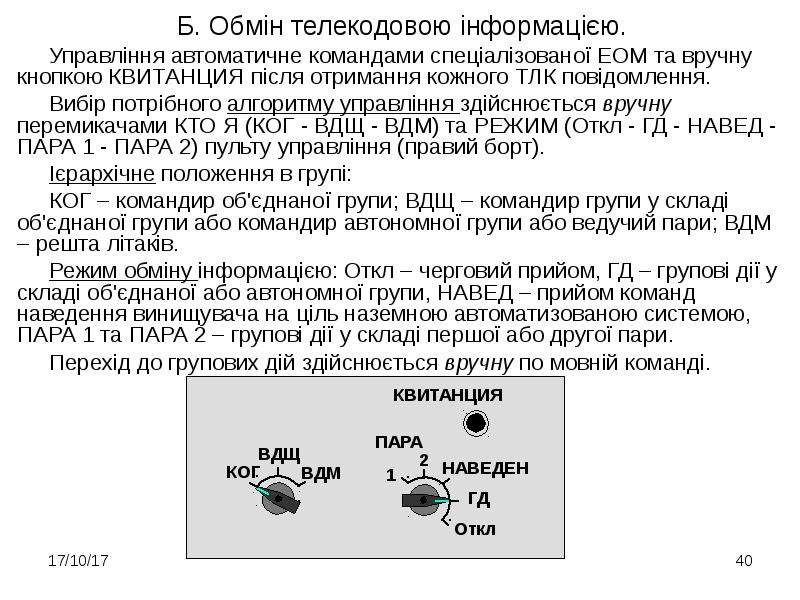

Б. Обмін телекодовою інформацією. Б. Обмін телекодовою інформацією. Управління автоматичне командами спеціалізованої ЕОМ та вручну кнопкою КВИТАНЦИЯ після отримання кожного ТЛК повідомлення. Вибір потрібного алгоритму управління здійснюється вручну перемикачами КТО Я (КОГ - ВДЩ - ВДМ) та РЕЖИМ (Откл - ГД - НАВЕД - ПАРА 1 - ПАРА 2) пульту управління (правий борт). Ієрархічне положення в групі: КОГ – командир об'єднаної групи; ВДЩ – командир групи у складі об'єднаної групи або командир автономної групи або ведучий пари; ВДМ – решта літаків. Режим обміну інформацією: Откл – черговий прийом, ГД – групові дії у складі об'єднаної або автономної групи, НАВЕД – прийом команд наведення винищувача на ціль наземною автоматизованою системою, ПАРА 1 та ПАРА 2 – групові дії у складі першої або другої пари. Перехід до групових дій здійснюється вручну по мовній команді.

Слайд 41

Описание слайда:

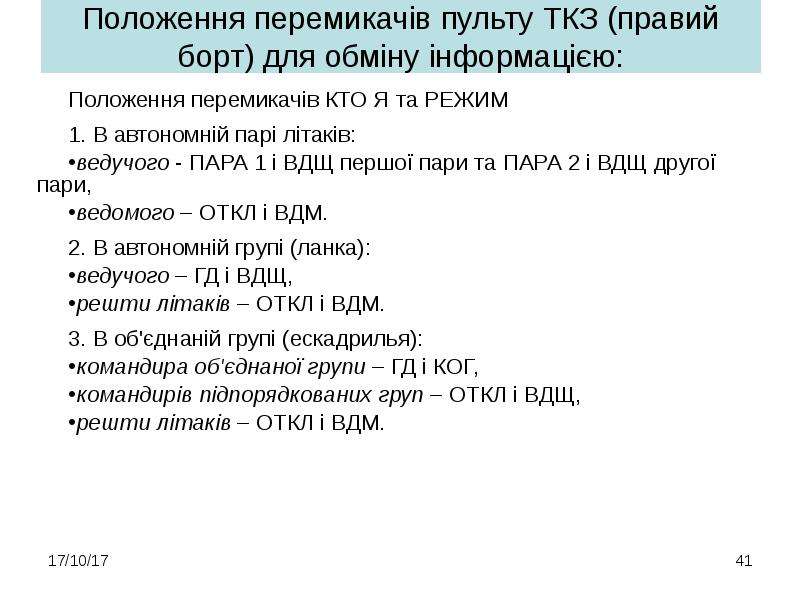

Положення перемикачів пульту ТКЗ (правий борт) для обміну інформацією: Положення перемикачів КТО Я та РЕЖИМ 1. В автономній парі літаків: ведучого - ПАРА 1 і ВДЩ першої пари та ПАРА 2 і ВДЩ другої пари, ведомого – ОТКЛ і ВДМ. 2. В автономній групі (ланка): ведучого – ГД і ВДЩ, решти літаків – ОТКЛ і ВДМ. 3. В об'єднаній групі (ескадрилья): командира об'єднаної групи – ГД і КОГ, командирів підпорядкованих груп – ОТКЛ і ВДЩ, решти літаків – ОТКЛ і ВДМ.

Слайд 42

Описание слайда:

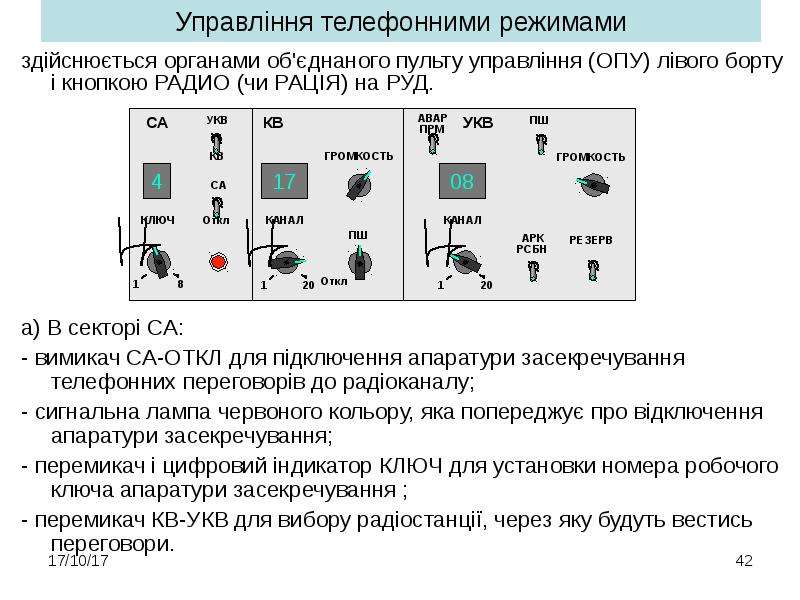

Управління телефонними режимами здійснюється органами об'єднаного пульту управління (ОПУ) лівого борту і кнопкою РАДИО (чи РАЦІЯ) на РУД. а) В секторі СА: - вимикач СА-ОТКЛ для підключення апаратури засекречування телефонних переговорів до радіоканалу; - сигнальна лампа червоного кольору, яка попереджує про відключення апаратури засекречування; - перемикач і цифровий індикатор КЛЮЧ для установки номера робочого ключа апаратури засекречування ; - перемикач КВ-УКВ для вибору радіостанції, через яку будуть вестись переговори.

Слайд 43

Описание слайда:

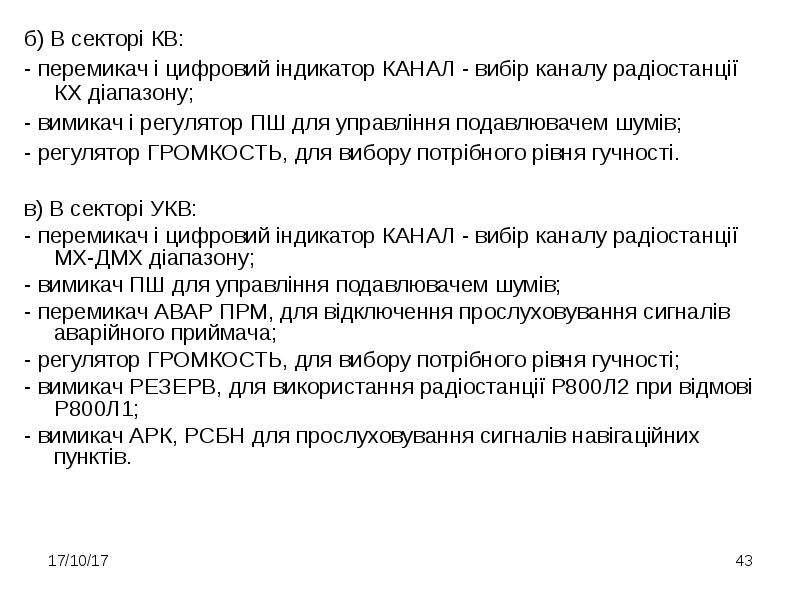

б) В секторі КВ: б) В секторі КВ: - перемикач і цифровий індикатор КАНАЛ - вибір каналу радіостанції КХ діапазону; - вимикач і регулятор ПШ для управління подавлювачем шумів; - регулятор ГРОМКОСТЬ, для вибору потрібного рівня гучності. в) В секторі УКВ: - перемикач і цифровий індикатор КАНАЛ - вибір каналу радіостанції МХ-ДМХ діапазону; - вимикач ПШ для управління подавлювачем шумів; - перемикач АВАР ПРМ, для відключення прослуховування сигналів аварійного приймача; - регулятор ГРОМКОСТЬ, для вибору потрібного рівня гучності; - вимикач РЕЗЕРВ, для використання радіостанції Р800Л2 при відмові Р800Л1; - вимикач АРК, РСБН для прослуховування сигналів навігаційних пунктів.

Слайд 44

Описание слайда:

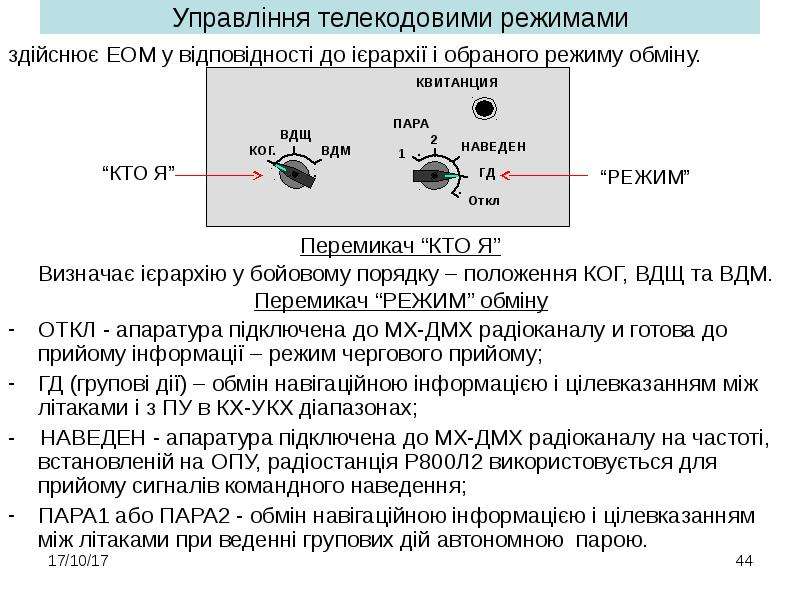

Управління телекодовими режимами здійснює ЕОМ у відповідності до ієрархії і обраного режиму обміну. Перемикач “КТО Я” Визначає ієрархію у бойовому порядку – положення КОГ, ВДЩ та ВДМ. Перемикач “РЕЖИМ” обміну ОТКЛ - апаратура підключена до МХ-ДМХ радіоканалу и готова до прийому інформації – режим чергового прийому; ГД (групові дії) – обмін навігаційною інформацією і цілевказанням між літаками і з ПУ в КХ-УКХ діапазонах; - НАВЕДЕН - апаратура підключена до МХ-ДМХ радіоканалу на частоті, встановленій на ОПУ, радіостанція Р800Л2 використовується для прийому сигналів командного наведення; ПАРА1 або ПАРА2 - обмін навігаційною інформацією і цілевказанням між літаками при веденні групових дій автономною парою.

Слайд 45

Описание слайда:

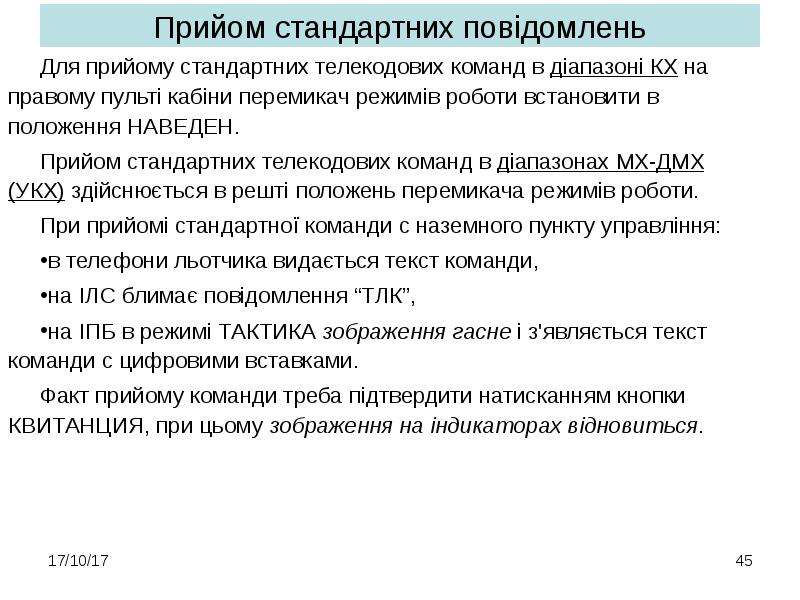

Прийом стандартних повідомлень Для прийому стандартних телекодових команд в діапазоні КХ на правому пульті кабіни перемикач режимів роботи встановити в положення НАВЕДЕН. Прийом стандартних телекодових команд в діапазонах МХ-ДМХ (УКХ) здійснюється в решті положень перемикача режимів роботи. При прийомі стандартної команди с наземного пункту управління: в телефони льотчика видається текст команди, на ІЛС блимає повідомлення “ТЛК”, на ІПБ в режимі ТАКТИКА зображення гасне і з'являється текст команди с цифровими вставками. Факт прийому команди треба підтвердити натисканням кнопки КВИТАНЦИЯ, при цьому зображення на індикаторах відновиться.

Слайд 46

Описание слайда:

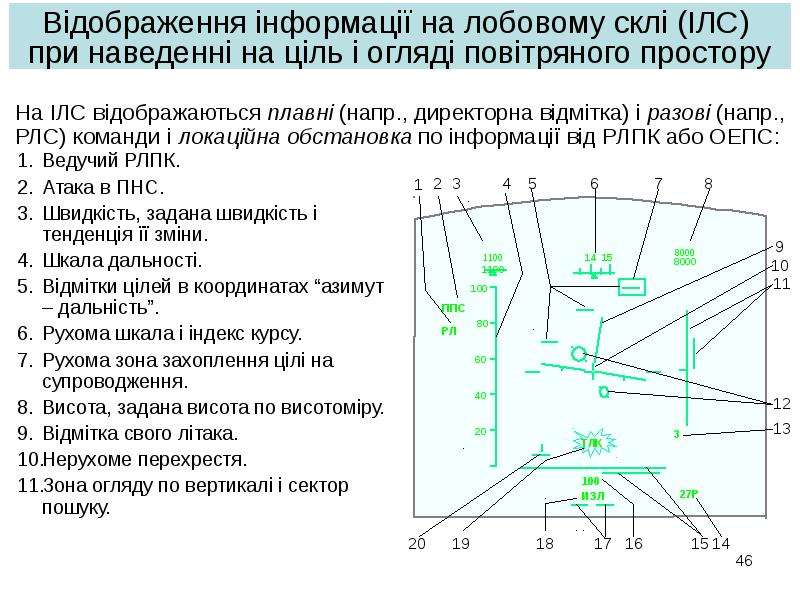

Відображення інформації на лобовому склі (ІЛС) при наведенні на ціль і огляді повітряного простору Ведучий РЛПК. Атака в ПНС. Швидкість, задана швидкість і тенденція її зміни. Шкала дальності. Відмітки цілей в координатах “азимут – дальність”. Рухома шкала і індекс курсу. Рухома зона захоплення цілі на супроводження. Висота, задана висота по висотоміру. Відмітка свого літака. Нерухоме перехрестя. Зона огляду по вертикалі і сектор пошуку.

Слайд 47

Описание слайда:

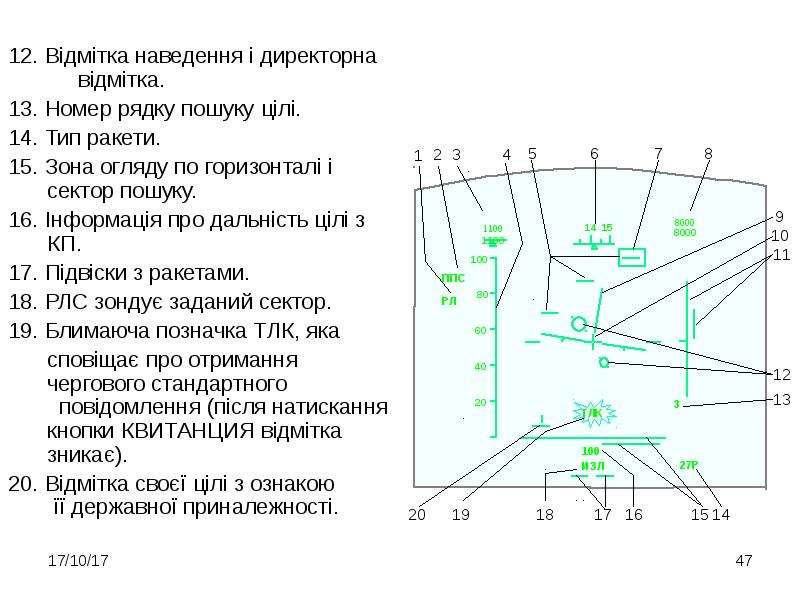

12. Відмітка наведення і директорна ххх відмітка. 12. Відмітка наведення і директорна ххх відмітка. 13. Номер рядку пошуку цілі. 14. Тип ракети. 15. Зона огляду по горизонталі і ххх ххх сектор пошуку. 16. Інформація про дальність цілі з ххх КП. 17. Підвіски з ракетами. 18. РЛС зондує заданий сектор. 19. Блимаюча позначка ТЛК, яка ххх сповіщає про отримання ххх ххх ххх чергового стандартного ххх ххх ххх повідомлення (після натискання ххх кнопки КВИТАНЦИЯ відмітка ххх ххх зникає). 20. Відмітка своєї цілі з ознакою ххх її державної приналежності.

Слайд 48

Описание слайда:

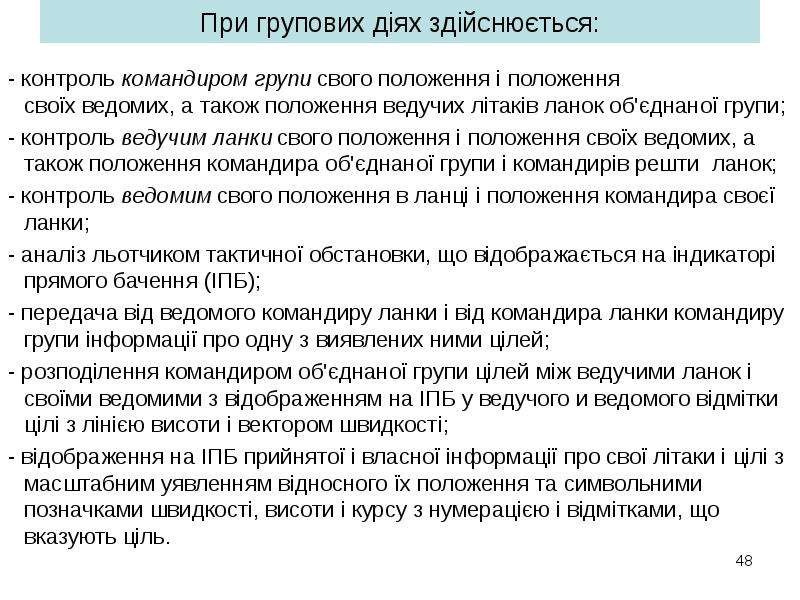

При групових діях здійснюється: - контроль командиром групи свого положення і положення своїх ведомих, а також положення ведучих літаків ланок об'єднаної групи; - контроль ведучим ланки свого положення і положення своїх ведомих, а також положення командира об'єднаної групи і командирів решти ланок; - контроль ведомим свого положення в ланці і положення командира своєї ланки; - аналіз льотчиком тактичної обстановки, що відображається на індикаторі прямого бачення (ІПБ); - передача від ведомого командиру ланки і від командира ланки командиру групи інформації про одну з виявлених ними цілей; - розподілення командиром об'єднаної групи цілей між ведучими ланок і своїми ведомими з відображенням на ІПБ у ведучого и ведомого відмітки цілі з лінією висоти і вектором швидкості; - відображення на ІПБ прийнятої і власної інформації про свої літаки і цілі з масштабним уявленням відносного їх положення та символьними позначками швидкості, висоти і курсу з нумерацією і відмітками, що вказують ціль.

Слайд 49

Описание слайда:

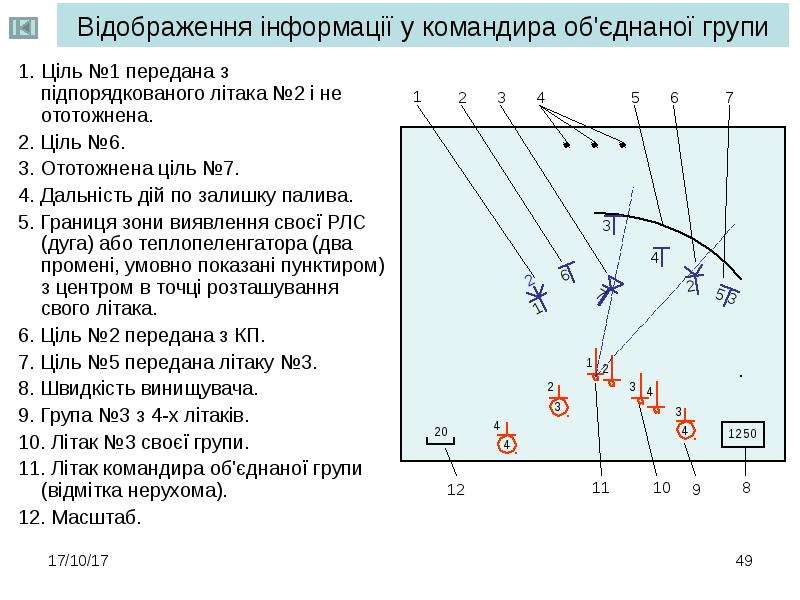

Відображення інформації у командира об'єднаної групи Ціль №1 передана з підпорядкованого літака №2 і не ототожнена. 2. Ціль №6. 3. Ототожнена ціль №7. 4. Дальність дій по залишку палива. 5. Границя зони виявлення своєї РЛС (дуга) або теплопеленгатора (два промені, умовно показані пунктиром) з центром в точці розташування свого літака. 6. Ціль №2 передана з КП. 7. Ціль №5 передана літаку №3. 8. Швидкість винищувача. 9. Група №3 з 4-х літаків. 10. Літак №3 своєї групи. 11. Літак командира об'єднаної групи (відмітка нерухома). 12. Масштаб.

Слайд 50

Описание слайда:

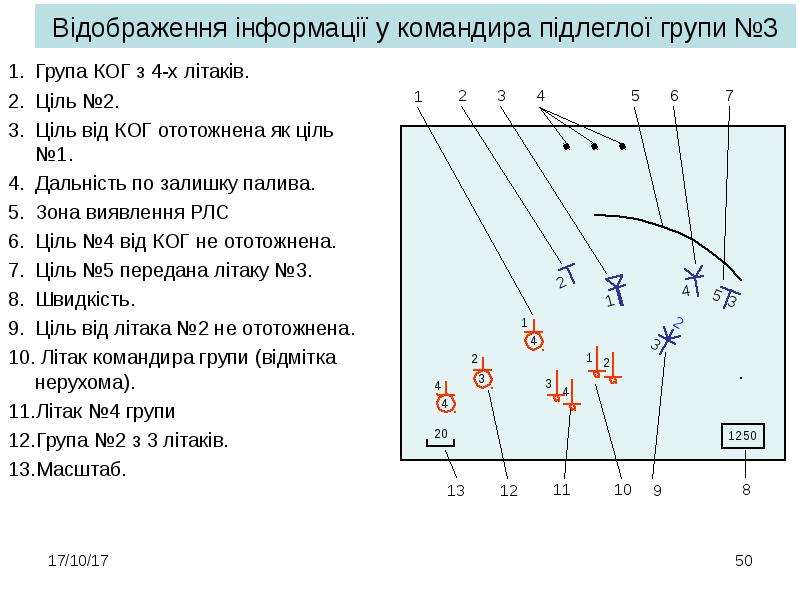

Відображення інформації у командира підлеглої групи №3 Група КОГ з 4-х літаків. Ціль №2. Ціль від КОГ ототожнена як ціль №1. Дальність по залишку палива. Зона виявлення РЛС Ціль №4 від КОГ не ототожнена. Ціль №5 передана літаку №3. Швидкість. Ціль від літака №2 не ототожнена. Літак командира групи (відмітка нерухома). Літак №4 групи Група №2 з 3 літаків. Масштаб.

Слайд 51

Описание слайда:

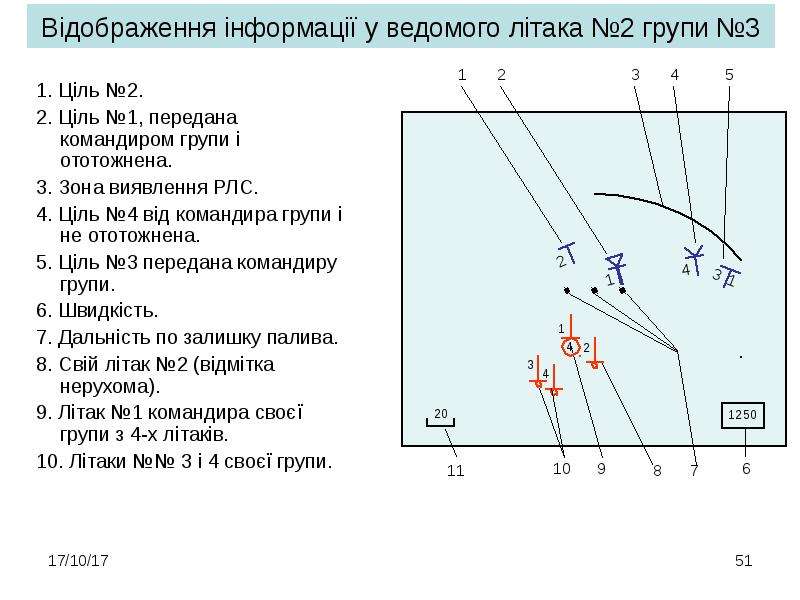

Відображення інформації у ведомого літака №2 групи №3 1. Ціль №2. 2. Ціль №1, передана командиром групи і ототожнена. 3. Зона виявлення РЛС. 4. Ціль №4 від командира групи і не ототожнена. 5. Ціль №3 передана командиру групи. 6. Швидкість. 7. Дальність по залишку палива. 8. Свій літак №2 (відмітка нерухома). 9. Літак №1 командира своєї групи з 4-х літаків. 10. Літаки №№ 3 і 4 своєї групи.

Слайд 52

Описание слайда:

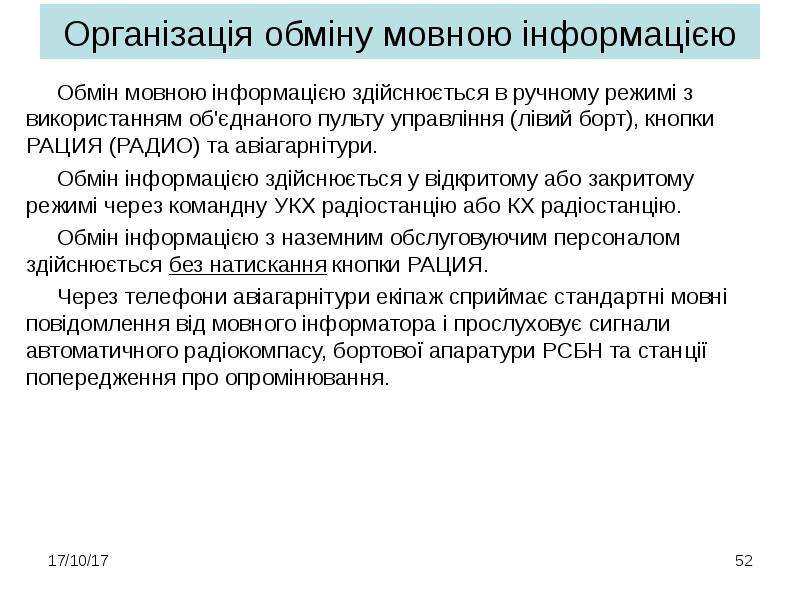

Організація обміну мовною інформацією Обмін мовною інформацією здійснюється в ручному режимі з використанням об'єднаного пульту управління (лівий борт), кнопки РАЦИЯ (РАДИО) та авіагарнітури. Обмін інформацією здійснюється у відкритому або закритому режимі через командну УКХ радіостанцію або КХ радіостанцію. Обмін інформацією з наземним обслуговуючим персоналом здійснюється без натискання кнопки РАЦИЯ. Через телефони авіагарнітури екіпаж сприймає стандартні мовні повідомлення від мовного інформатора і прослуховує сигнали автоматичного радіокомпасу, бортової апаратури РСБН та станції попередження про опромінювання.

Слайд 53

Описание слайда:

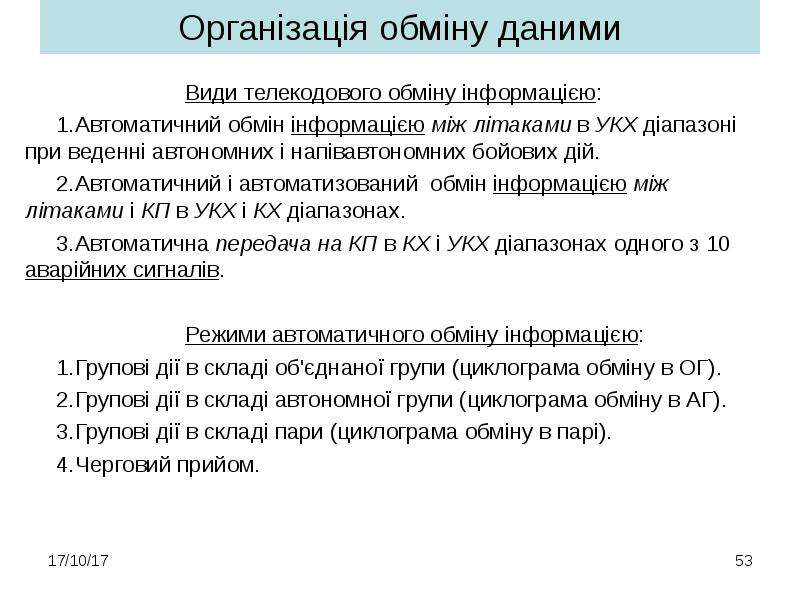

Організація обміну даними Види телекодового обміну інформацією: Автоматичний обмін інформацією між літаками в УКХ діапазоні при веденні автономних і напівавтономних бойових дій. Автоматичний і автоматизований обмін інформацією між літаками і КП в УКХ і КХ діапазонах. Автоматична передача на КП в КХ і УКХ діапазонах одного з 10 аварійних сигналів. Режими автоматичного обміну інформацією: Групові дії в складі об'єднаної групи (циклограма обміну в ОГ). Групові дії в складі автономної групи (циклограма обміну в АГ). Групові дії в складі пари (циклограма обміну в парі). Черговий прийом.

Слайд 54

Описание слайда:

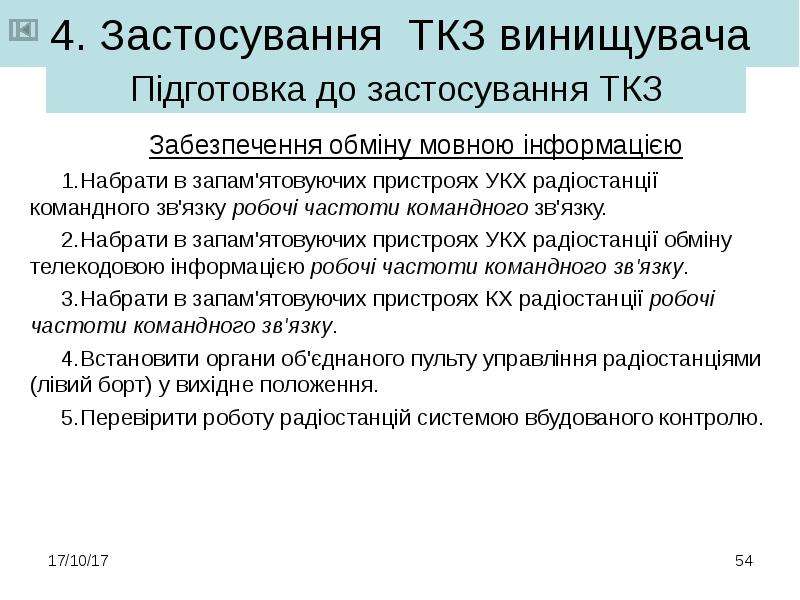

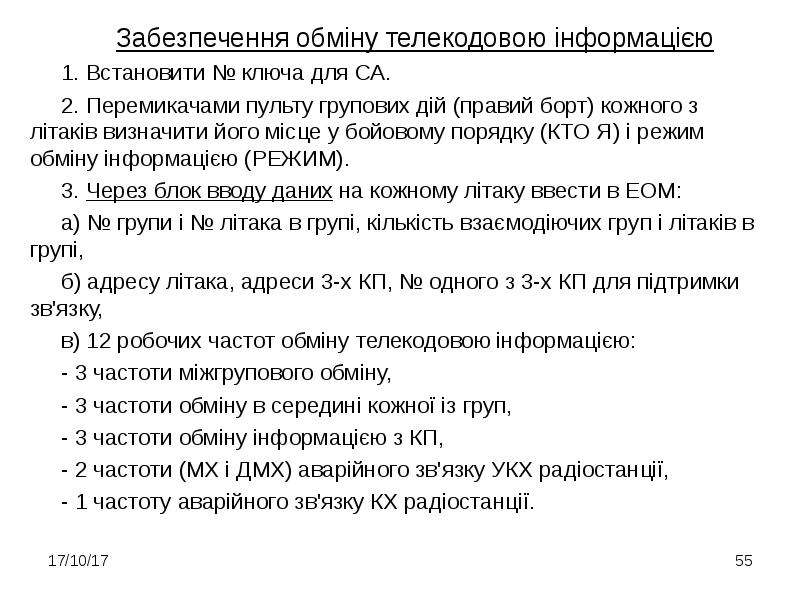

Підготовка до застосування ТКЗ Підготовка до застосування ТКЗ

Слайд 55

Описание слайда:

Слайд 56

Описание слайда:

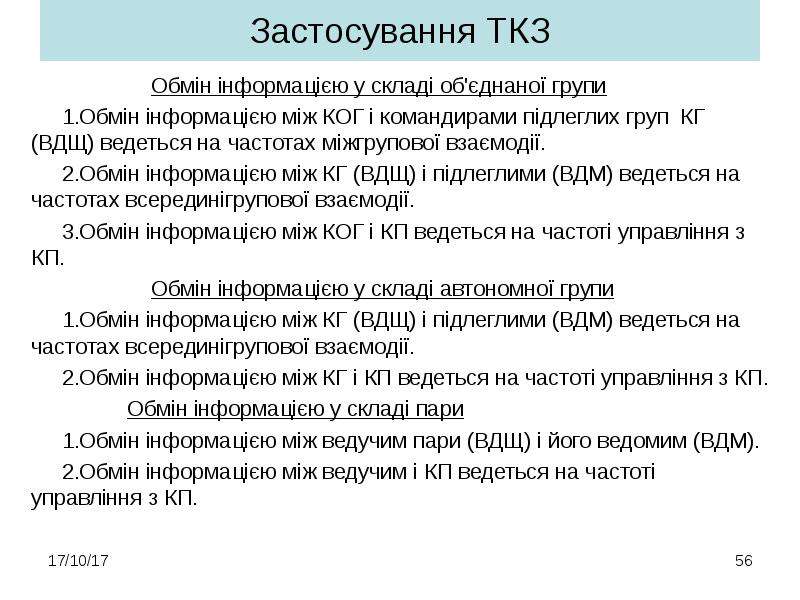

Застосування ТКЗ Обмін інформацією у складі об'єднаної групи Обмін інформацією між КОГ і командирами підлеглих груп КГ (ВДЩ) ведеться на частотах міжгрупової взаємодії. Обмін інформацією між КГ (ВДЩ) і підлеглими (ВДМ) ведеться на частотах всерединігрупової взаємодії. Обмін інформацією між КОГ і КП ведеться на частоті управління з КП. Обмін інформацією у складі автономної групи Обмін інформацією між КГ (ВДЩ) і підлеглими (ВДМ) ведеться на частотах всерединігрупової взаємодії. Обмін інформацією між КГ і КП ведеться на частоті управління з КП. Обмін інформацією у складі пари Обмін інформацією між ведучим пари (ВДЩ) і його ведомим (ВДМ). Обмін інформацією між ведучим і КП ведеться на частоті управління з КП.

Слайд 57

Описание слайда:

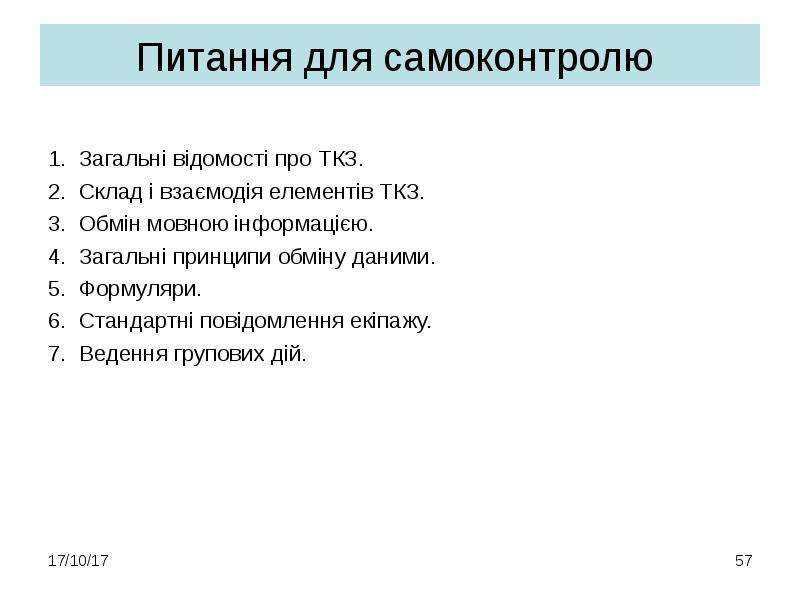

Питання для самоконтролю Загальні відомості про ТКЗ. Склад і взаємодія елементів ТКЗ. Обмін мовною інформацією. Загальні принципи обміну даними. Формуляри. Стандартні повідомлення екіпажу. Ведення групових дій.

Слайд 58

Описание слайда:

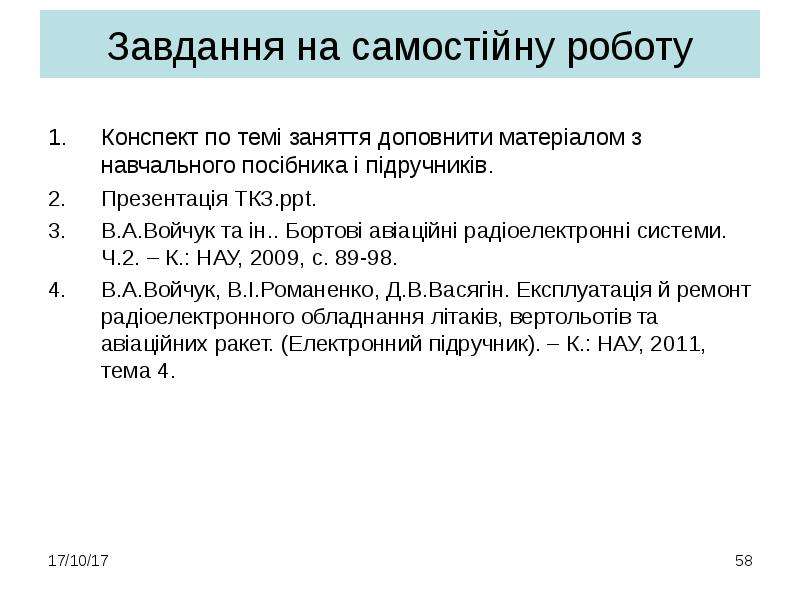

Завдання на самостійну роботу Конспект по темі заняття доповнити матеріалом з навчального посібника і підручників. Презентація ТКЗ.ppt. В.А.Войчук та ін.. Бортові авіаційні радіоелектронні системи. Ч.2. – К.: НАУ, 2009, с. 89-98. В.А.Войчук, В.І.Романенко, Д.В.Васягін. Експлуатація й ремонт радіоелектронного обладнання літаків, вертольотів та авіаційних ракет. (Електронний підручник). – К.: НАУ, 2011, тема 4.
