Вы можете ознакомиться и скачать презентацию на тему Проецирование. Виды проецирования. Доклад-сообщение содержит 36 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

ЛЕКЦИЯ 2 ПРОЕЦИРОВАНИЕ

Слайд 2

Описание слайда:

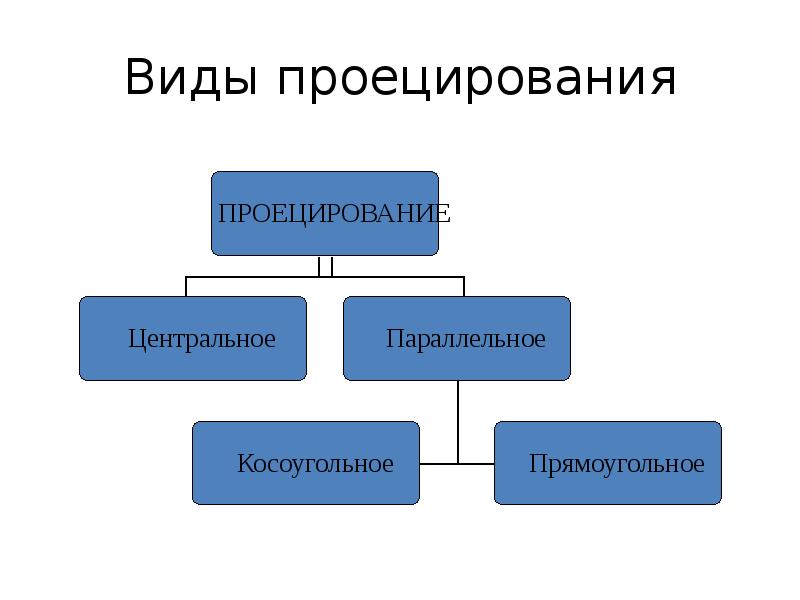

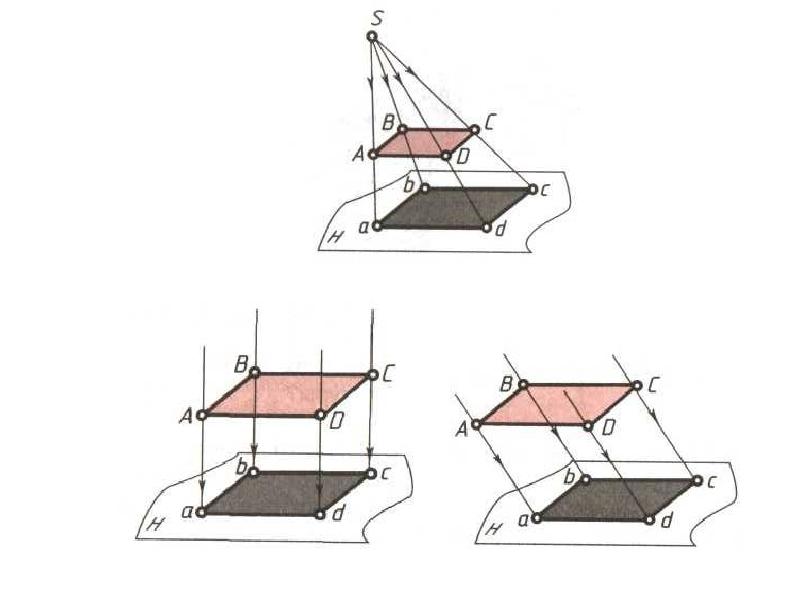

Виды проецирования

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

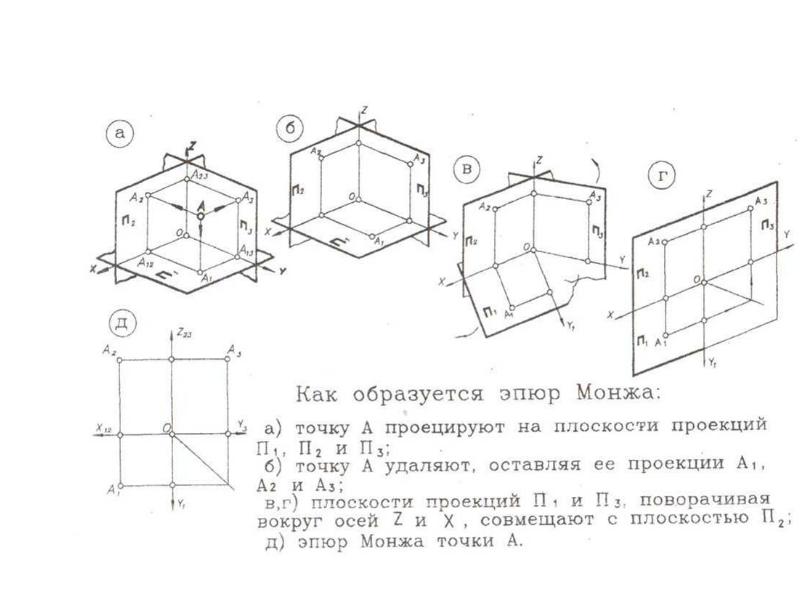

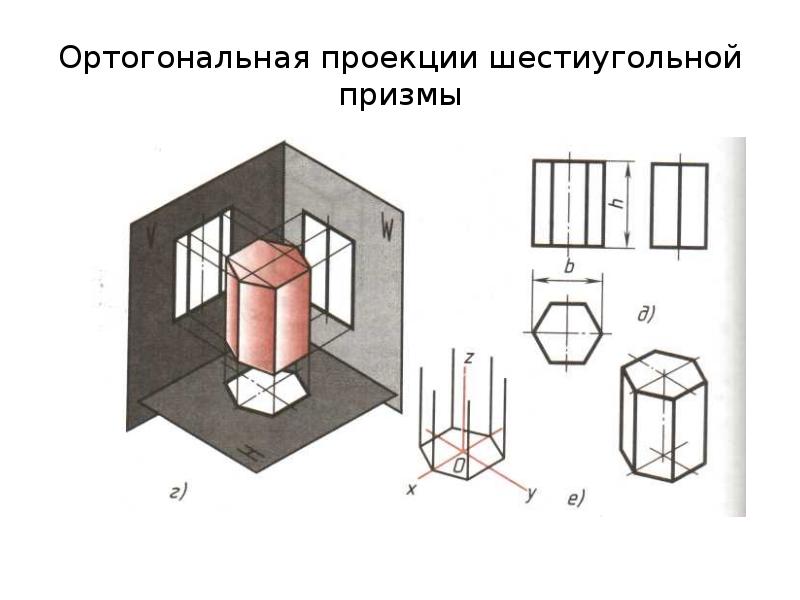

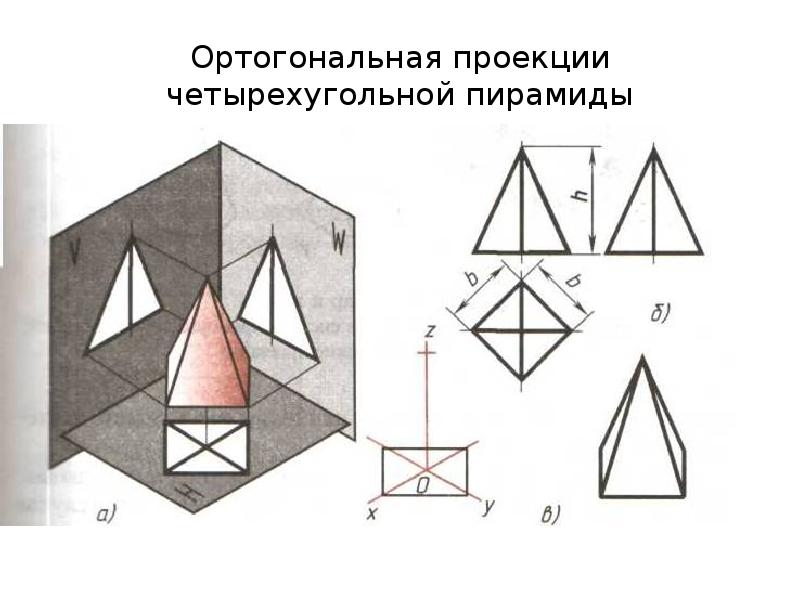

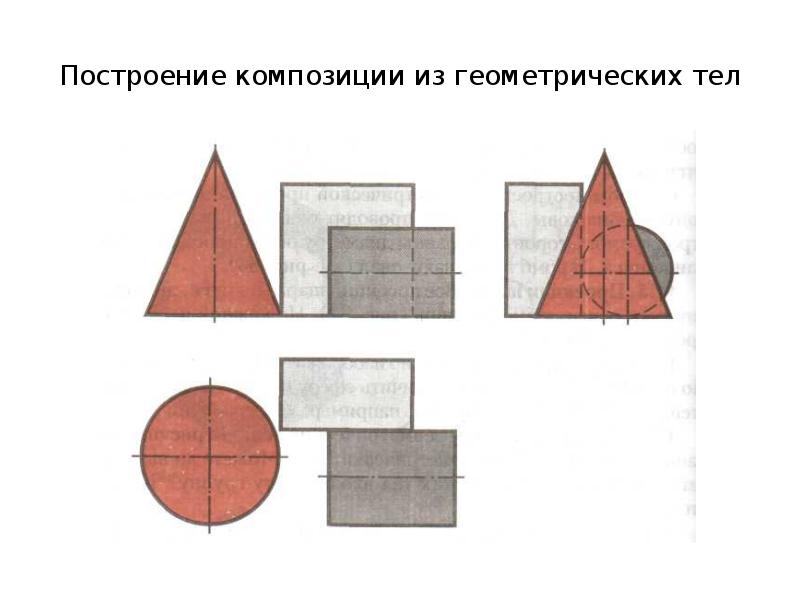

Эпюр Монжа или ортогональные проекции. Суть метода ортогональные (прямоугольных) проекций состоит в том, что оригинал ортогонально проецируют на 2 или 3 взаимно-ортогональные плоскости проекций, а затем совмещают их с плоскостью чертежа.

Слайд 5

Описание слайда:

Проекции точки, линии, плоскости

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

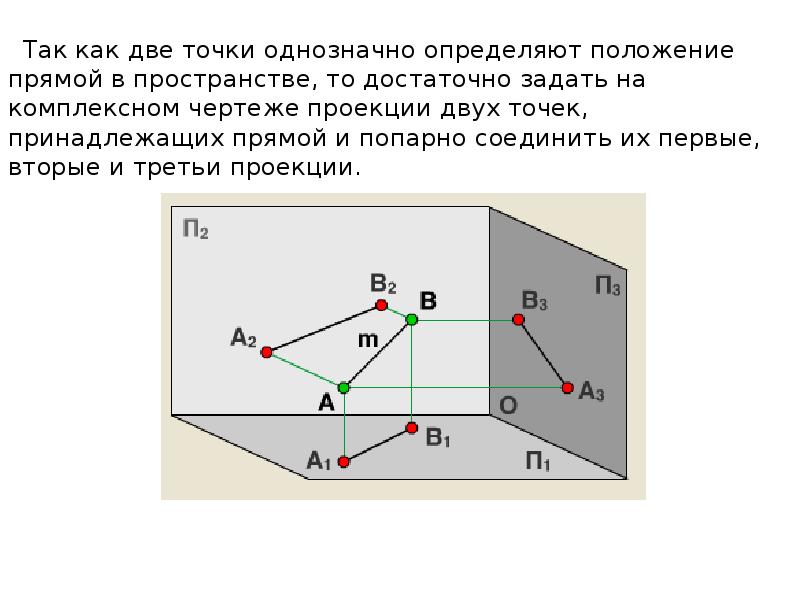

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Прямая частного положения (или прямая уровня) – прямая, параллельная хотя бы одной из плоскостей проекций.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

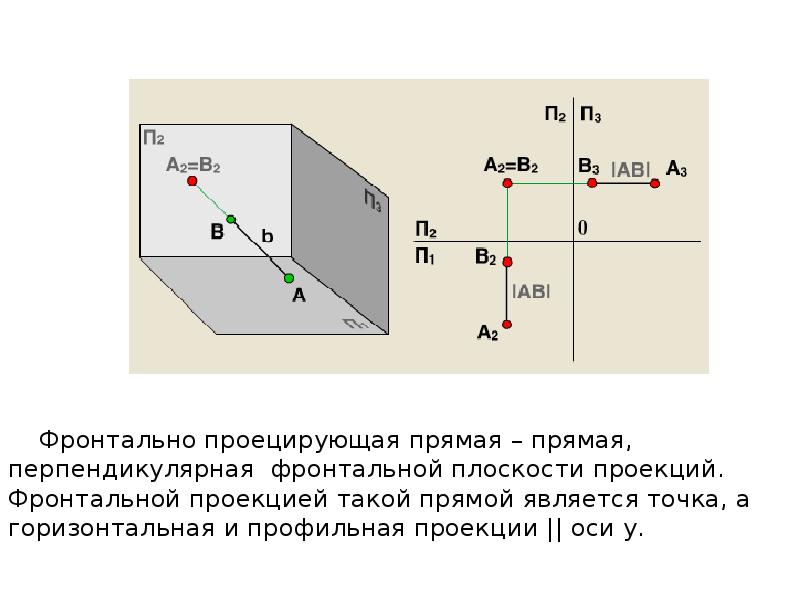

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

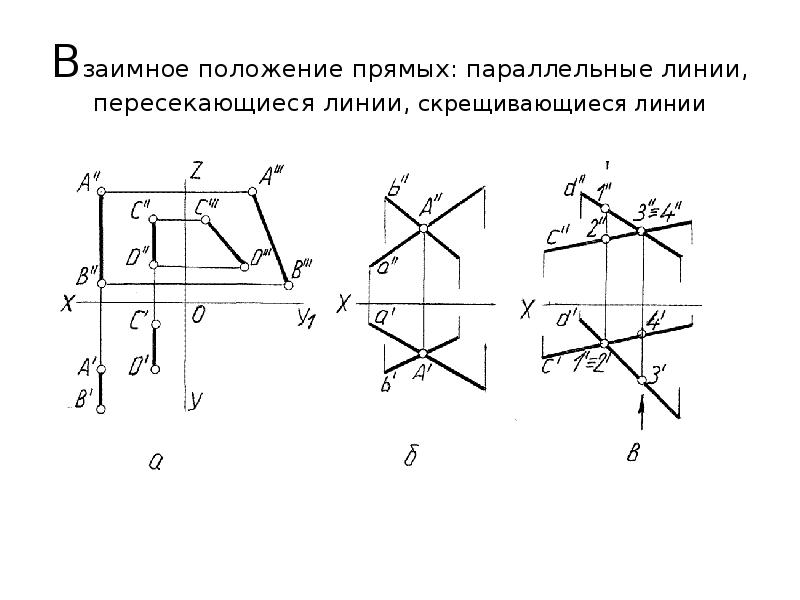

Взаимное положение прямых: параллельные линии, пересекающиеся линии, скрещивающиеся линии

Слайд 18

Описание слайда:

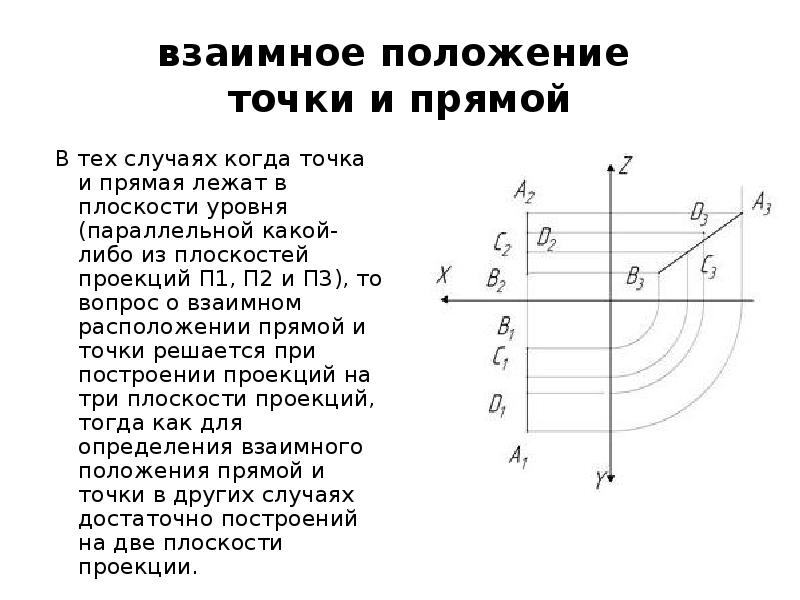

взаимное положение точки и прямой В тех случаях когда точка и прямая лежат в плоскости уровня (параллельной какой-либо из плоскостей проекций П1, П2 и П3), то вопрос о взаимном расположении прямой и точки решается при построении проекций на три плоскости проекций, тогда как для определения взаимного положения прямой и точки в других случаях достаточно построений на две плоскости проекции.

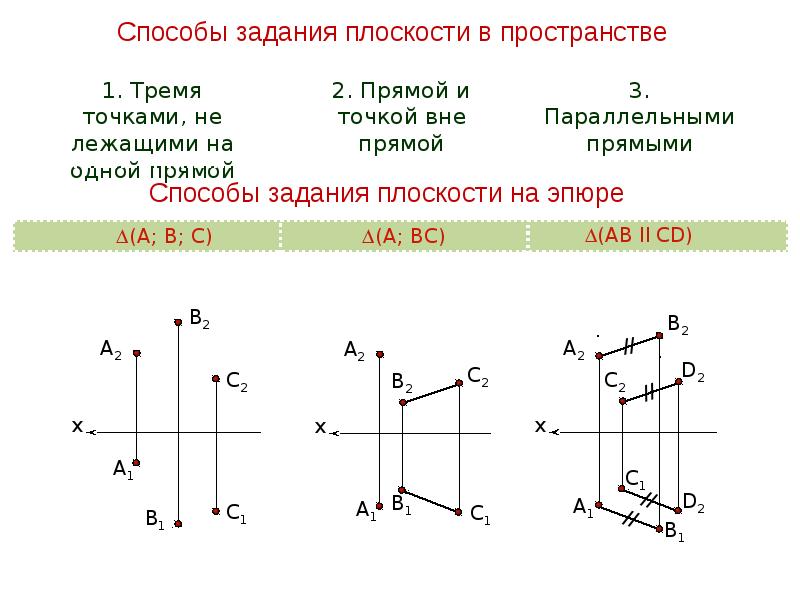

Слайд 19

Описание слайда:

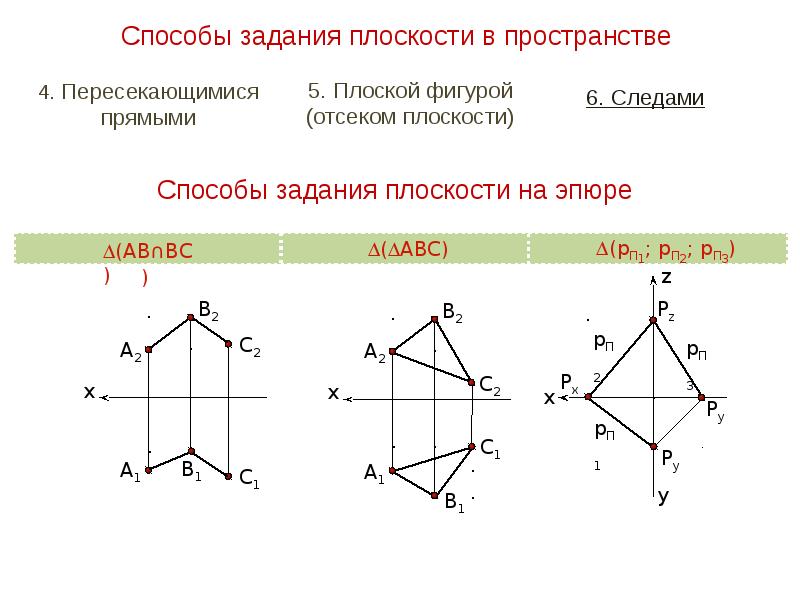

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

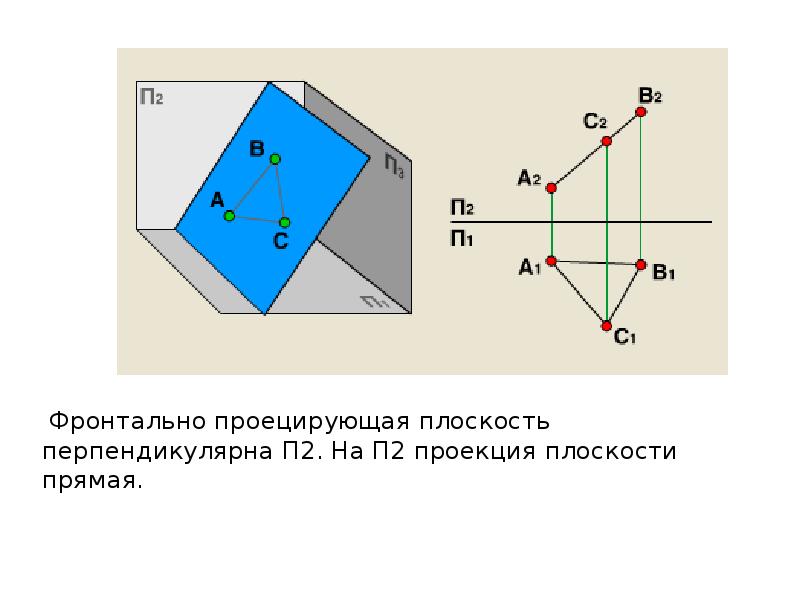

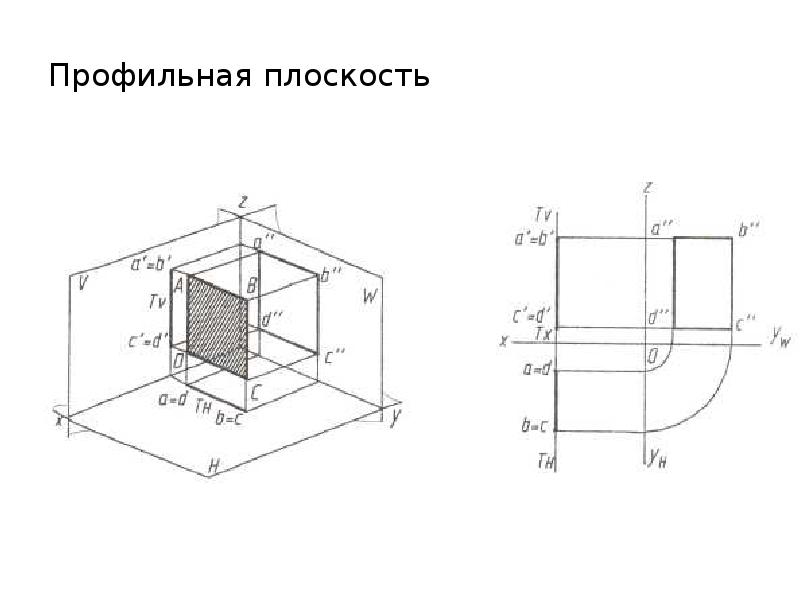

Плоскость относительно плоскостей проекций может занимать общее и частное положения. Плоскость относительно плоскостей проекций может занимать общее и частное положения. Плоскость общего положения - плоскость не параллельная и не перпендикулярная ни одной из плоскостей проекций. Пример комплексного чертежа плоскости, заданной тремя точками, не лежащими на одной прямой.
