Слайд 1

Описание слайда:

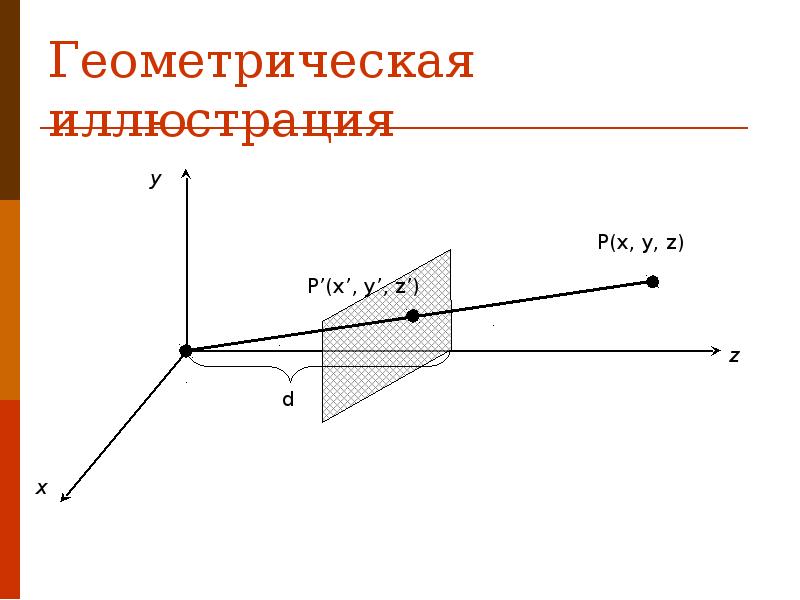

Проекции В общем случае проекции преобразуют точки, заданные в системе координат размерностью n, в системы координат размерностью меньше чем n. Проекция трехмерного объекта строится при помощи прямых проекционных лучей, которые называются проекторами и которые проходят через каждую точку объекта и, пересекая картинную плоскость, образуют проекцию.

Слайд 2

Описание слайда:

Центральные и параллельные проекции

Слайд 3

Описание слайда:

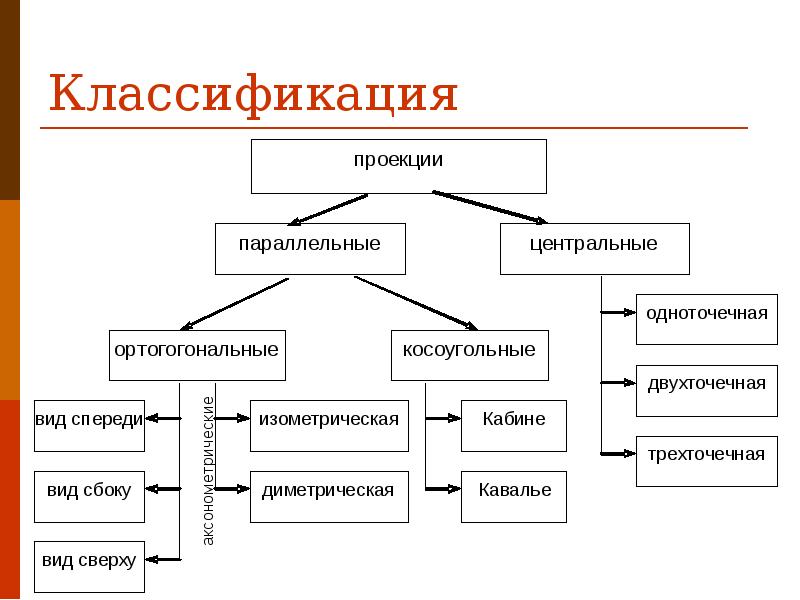

Классификация

Слайд 4

Описание слайда:

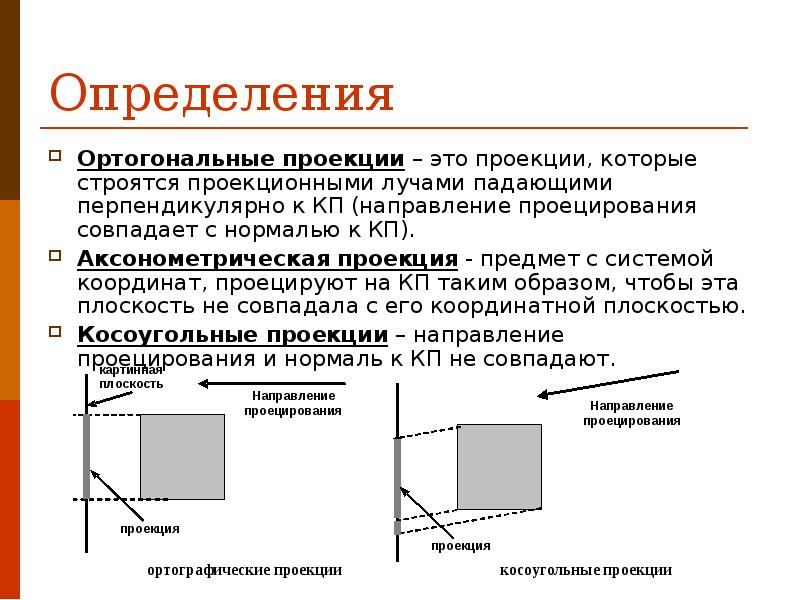

Определения Ортогональные проекции – это проекции, которые строятся проекционными лучами падающими перпендикулярно к КП (направление проецирования совпадает с нормалью к КП). Аксонометрическая проекция - предмет с системой координат, проецируют на КП таким образом, чтобы эта плоскость не совпадала с его координатной плоскостью. Косоугольные проекции – направление проецирования и нормаль к КП не совпадают.

Слайд 5

Описание слайда:

Изометрическая проекция Изометрическая проекция – нормаль к КП, (а следовательно и направление проецирования) составляет равные углы с каждой из главных координатных осей. Изометрическая проекция обладает следующим свойством: все 3 главные координатные оси одинаково укорачиваются. Поэтому можно проводить измерения вдоль направления осей с одним и тем же масштабом.

Слайд 6

Описание слайда:

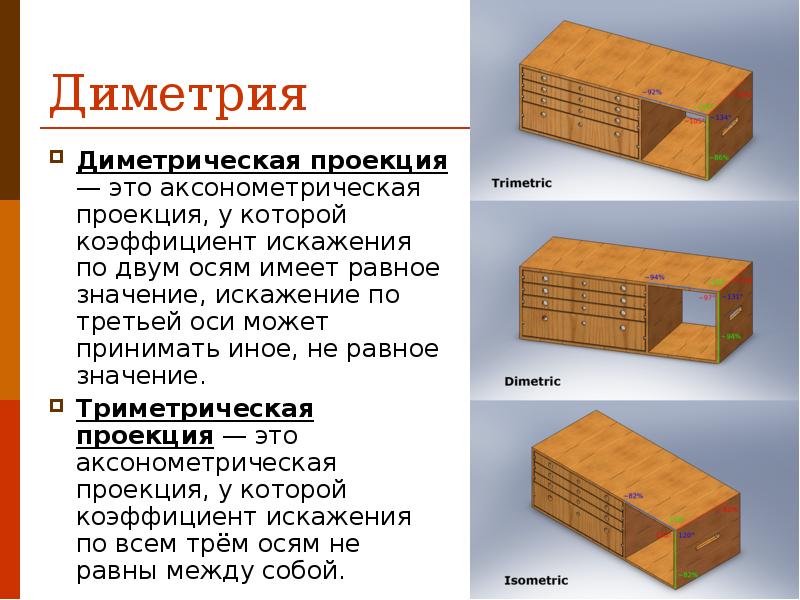

Диметрия Диметрическая проекция — это аксонометрическая проекция, у которой коэффициент искажения по двум осям имеет равное значение, искажение по третьей оси может принимать иное, не равное значение. Триметрическая проекция — это аксонометрическая проекция, у которой коэффициент искажения по всем трём осям не равны между собой.

Слайд 7

Описание слайда:

Косоугольные проекции Нормаль к КП и направление проецирования не совпадают. КП перпендикулярна главной координатной оси, поэтому сторона объекта, параллельная этой плоскости, проецируется так, что можно измерить углы и расстояния. Проецирование других сторон объекта также допускает проведение линейных измерений (но не угловых) вдоль главных осей.

Слайд 8

Описание слайда:

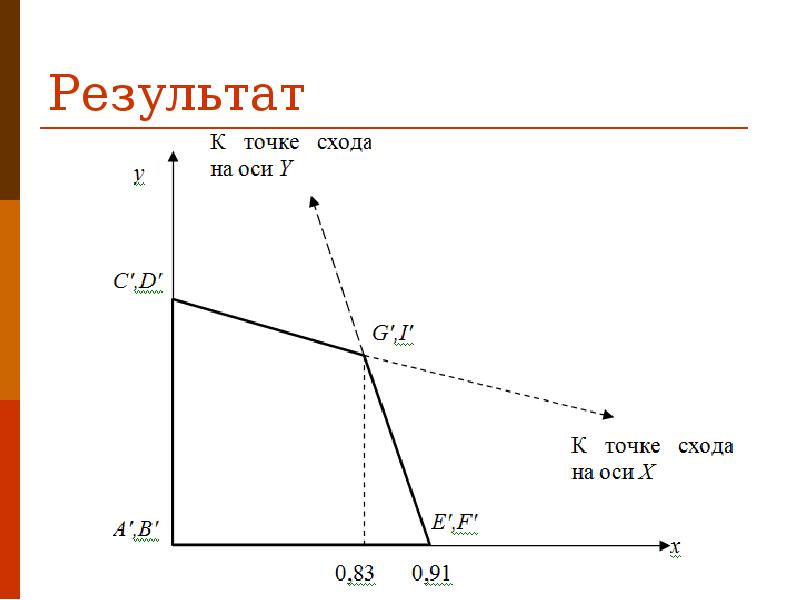

Точки схода Центральная проекция любой совокупности параллельных прямых, которые не параллельны проекционной плоскости, будет сходиться в точке схода. Точек схода бесконечно много. Если совокупность прямых параллельна одной из главных координатных осей, то их точка схода называется главной точкой схода.

Слайд 9

Описание слайда:

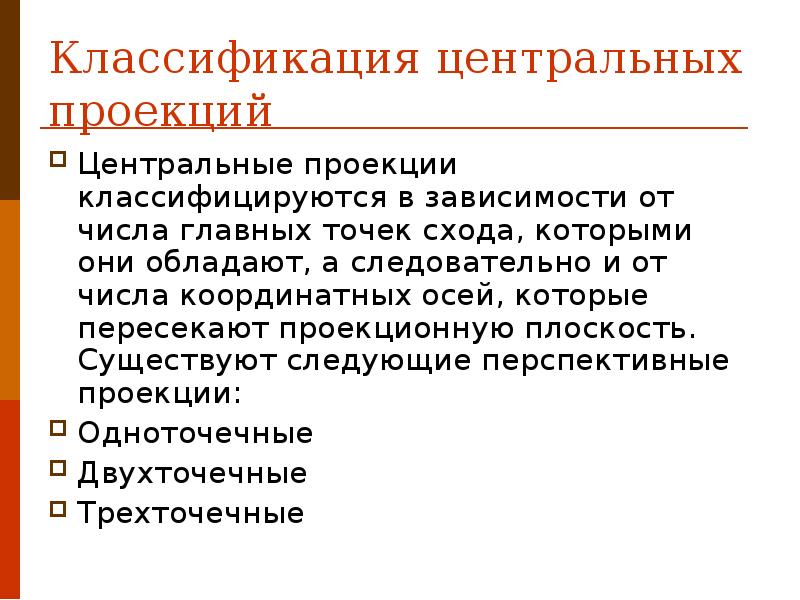

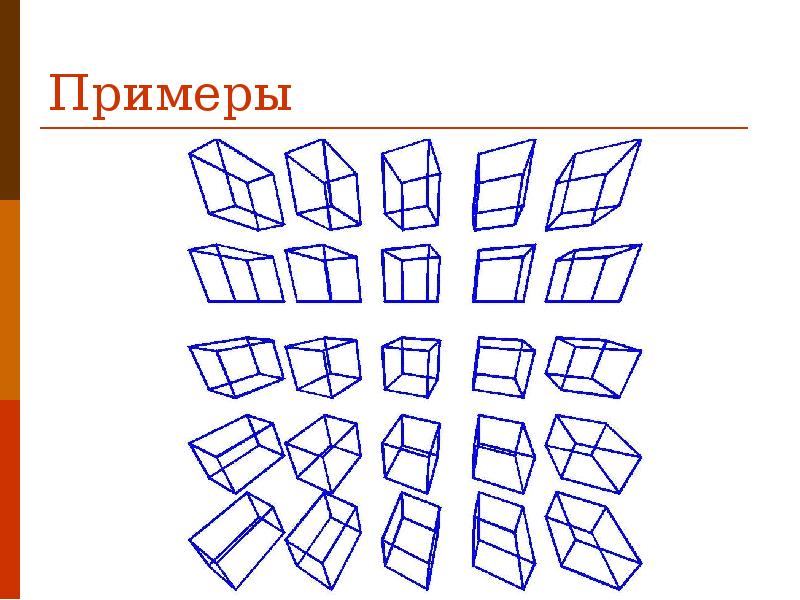

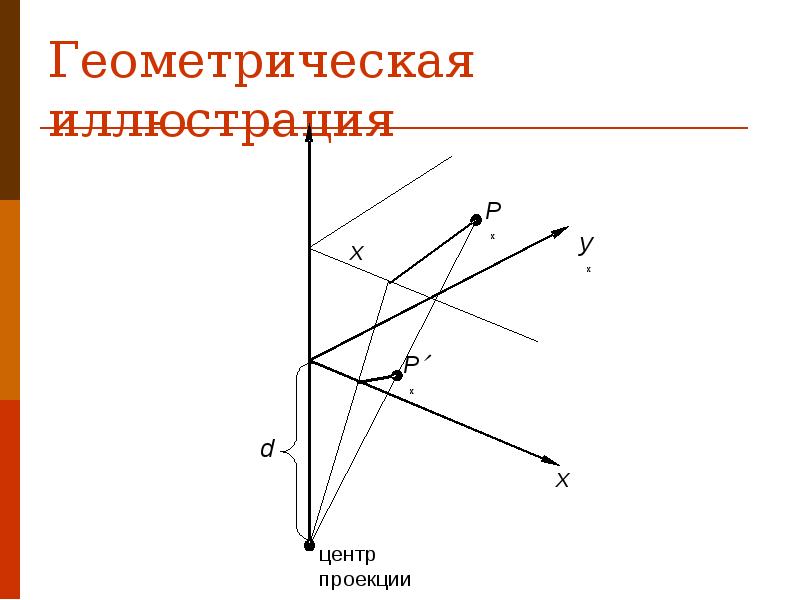

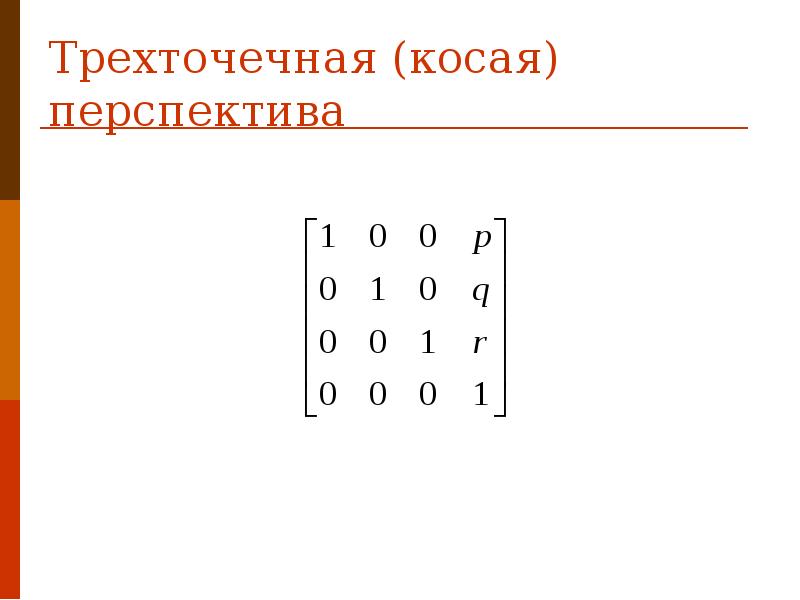

Классификация центральных проекций Центральные проекции классифицируются в зависимости от числа главных точек схода, которыми они обладают, а следовательно и от числа координатных осей, которые пересекают проекционную плоскость. Существуют следующие перспективные проекции: Одноточечные Двухточечные Трехточечные
