Лекция №8 Проекционное черчение (основы начертательной геометрии) Предмет «Инженерная графика» Преподаватель Пушкарева Роза Васильевна

Слайд 2

Описание слайда:

Проецирование Проецирование(лат. Projicio – бросаю вперёд) – процесс получения изображения предмета (пространственного объекта) на какой-либо поверхности с помощью световых или зрительных лучей (лучей, условно соединяющих глаз наблюдателя с какой-либо точкой пространственного объекта), которые называются проецирующими.

Слайд 3

Описание слайда:

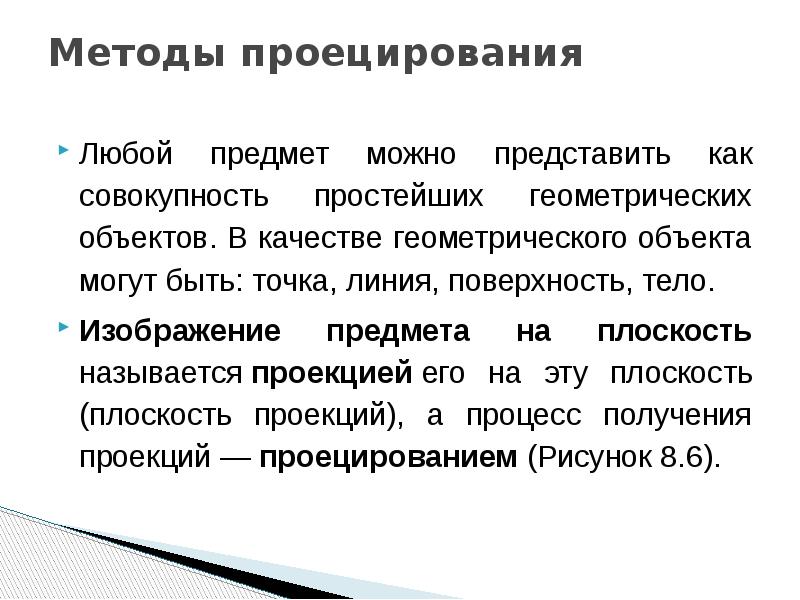

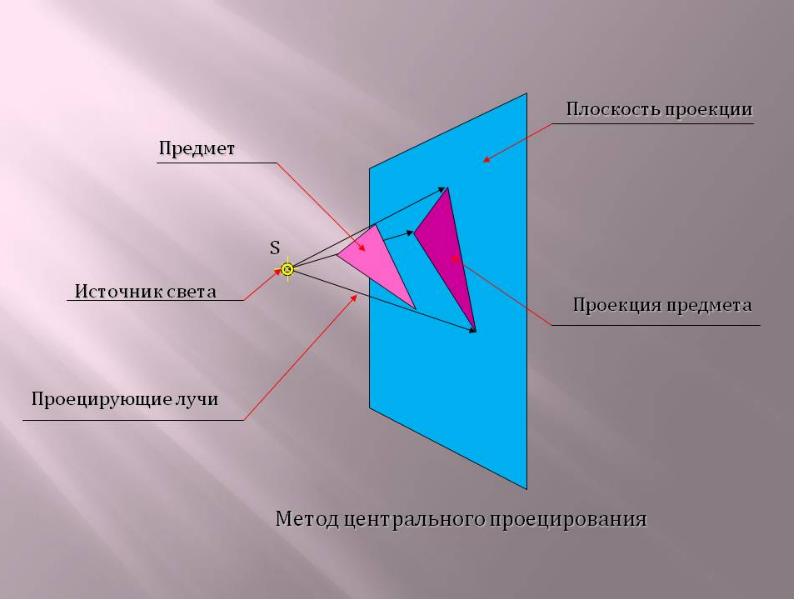

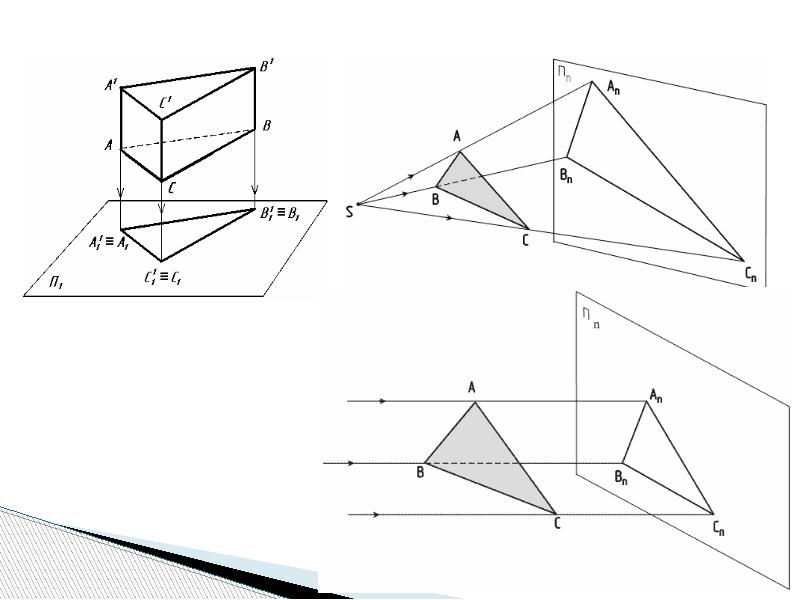

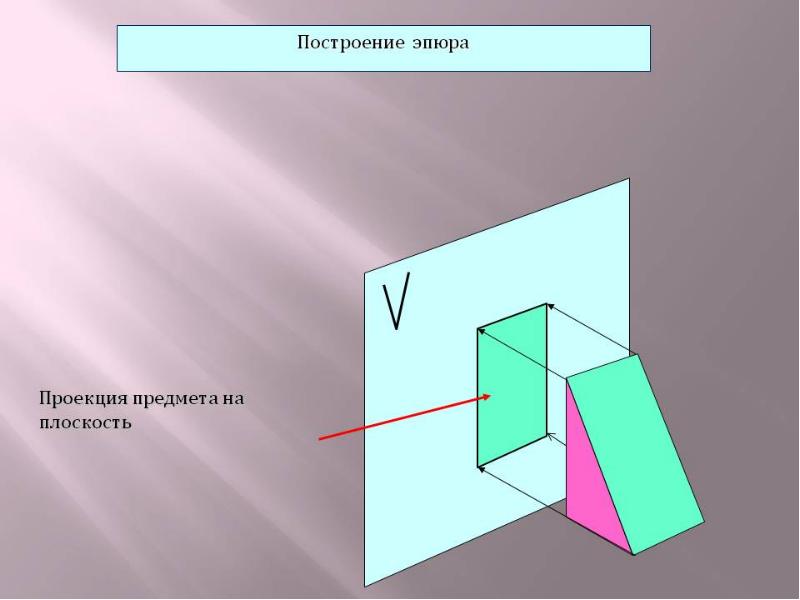

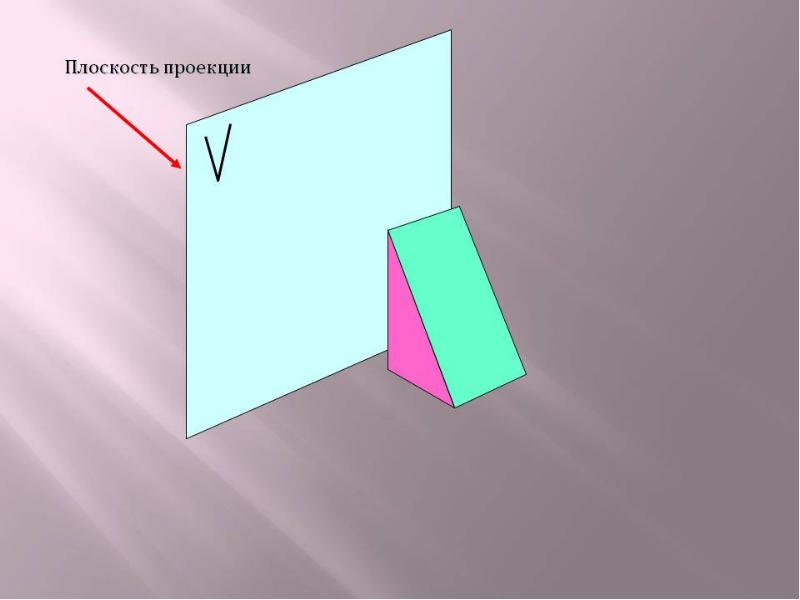

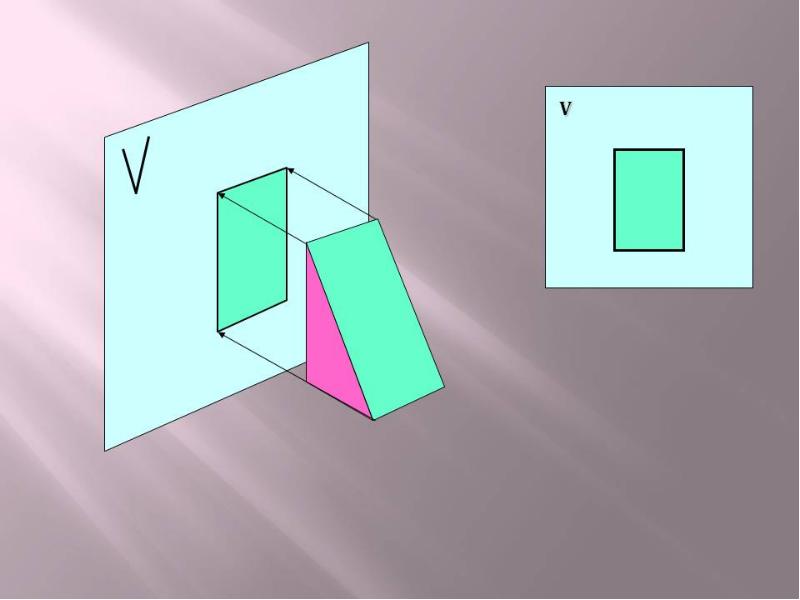

Методы проецирования Любой предмет можно представить как совокупность простейших геометрических объектов. В качестве геометрического объекта могут быть: точка, линия, поверхность, тело. Изображение предмета на плоскость называется проекцией его на эту плоскость (плоскость проекций), а процесс получения проекций — проецированием (Рисунок 8.6).

Слайд 4

Описание слайда:

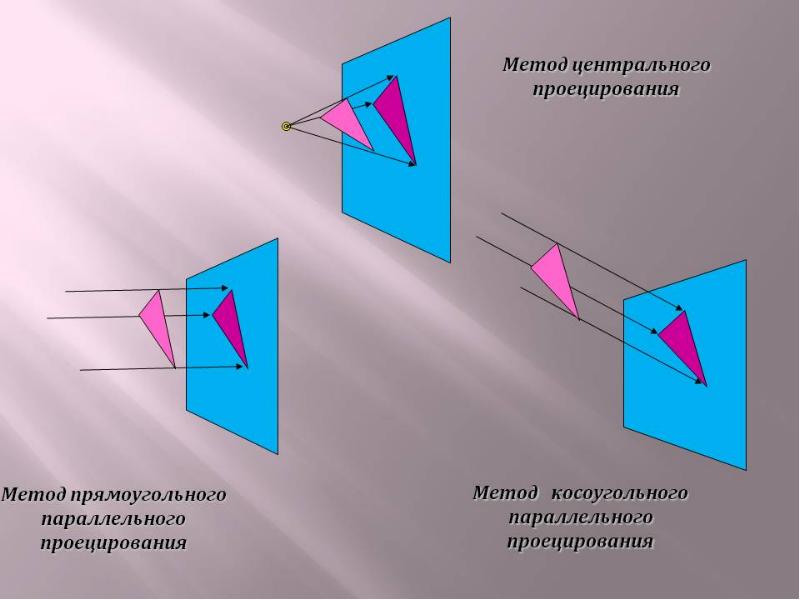

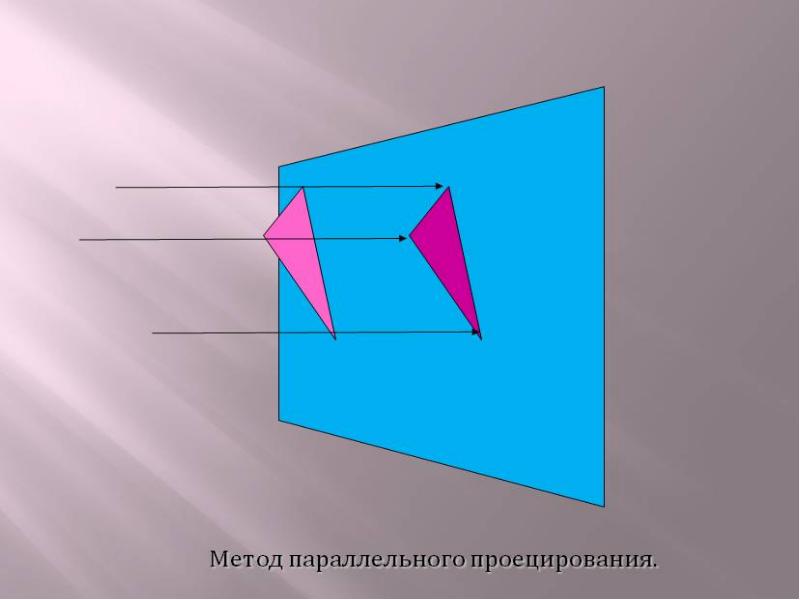

Виды проецирования

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

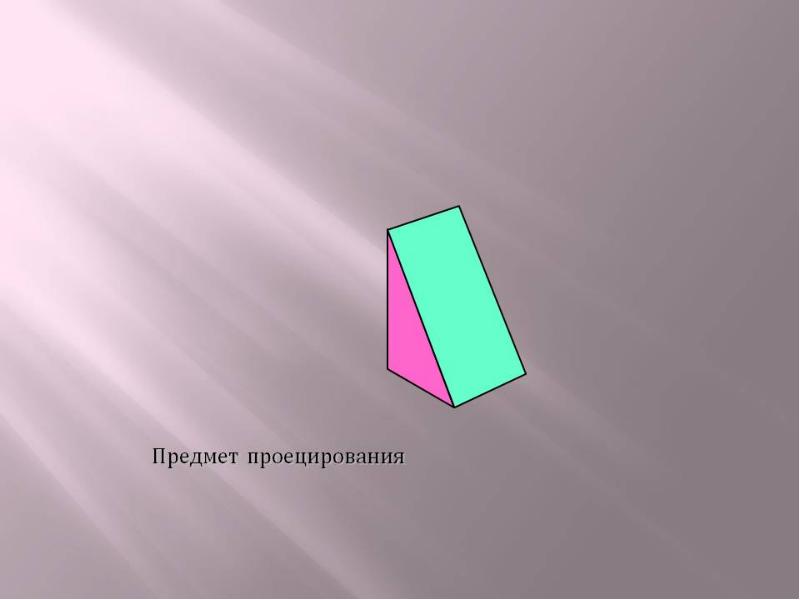

Слайд 8

Описание слайда:

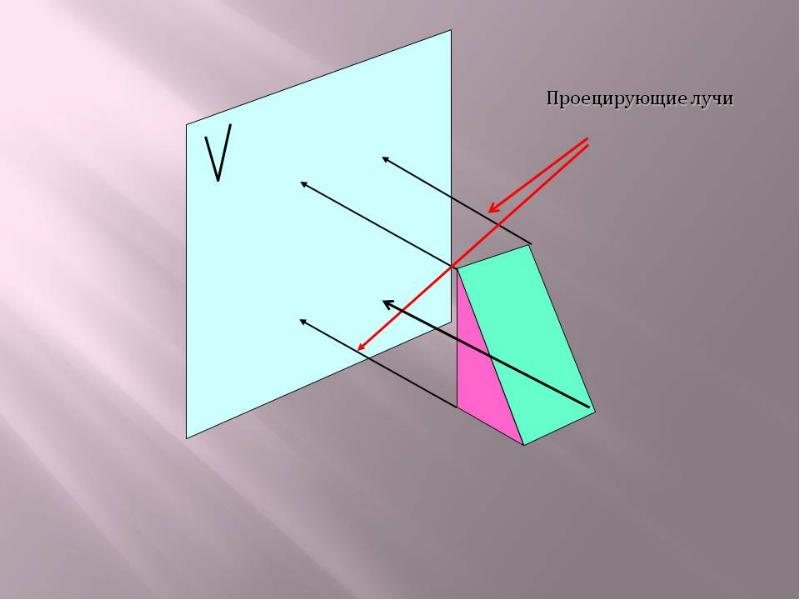

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

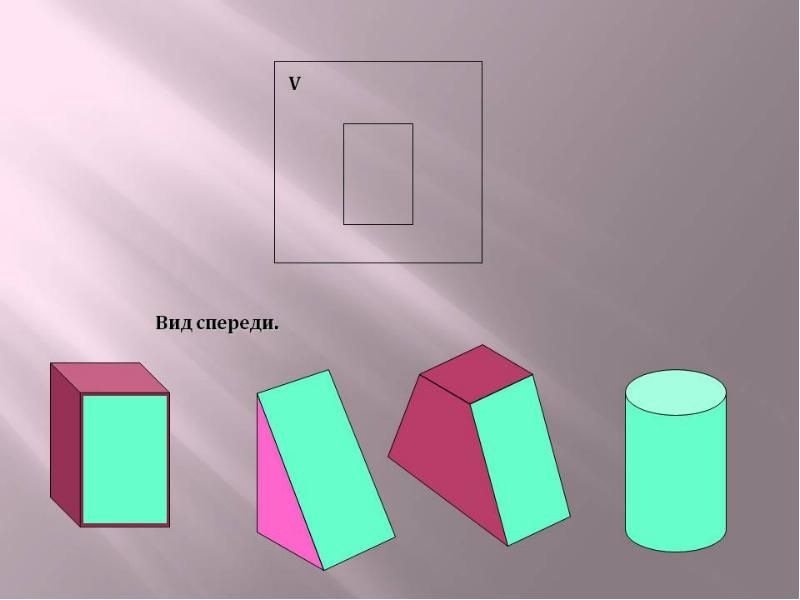

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

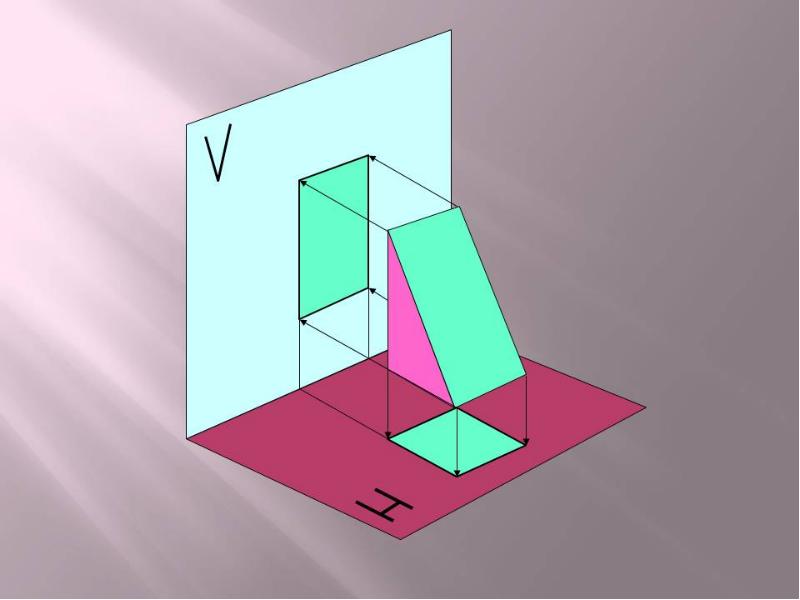

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

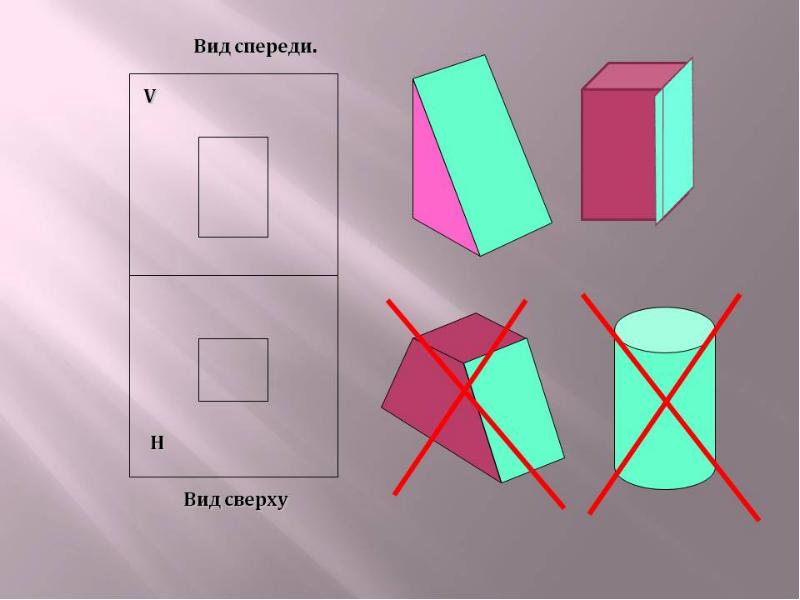

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

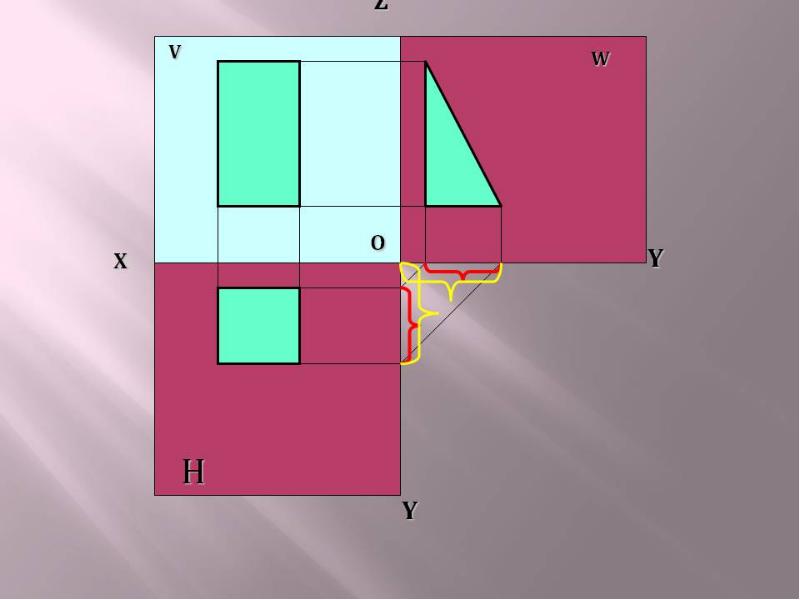

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

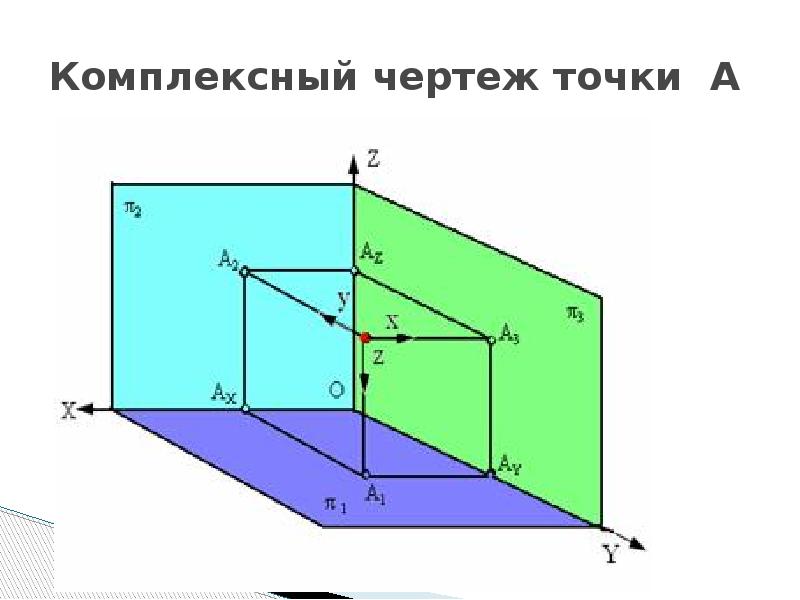

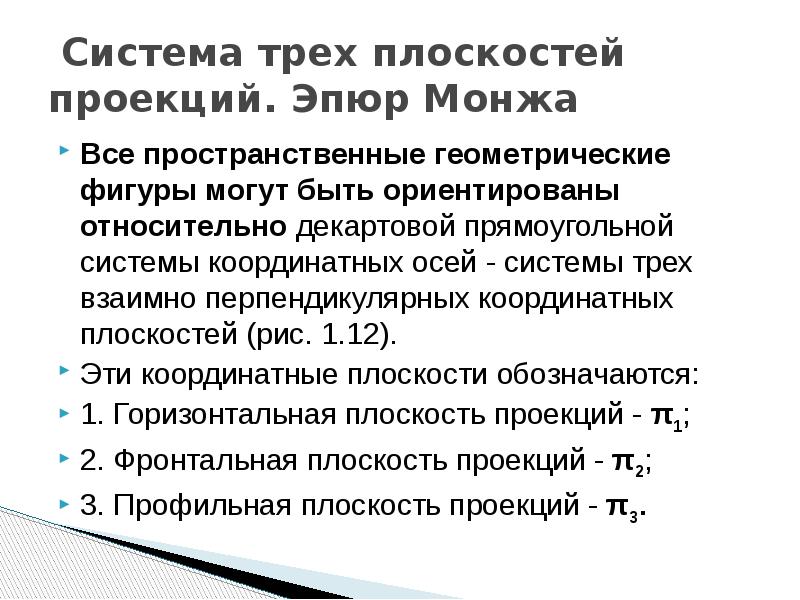

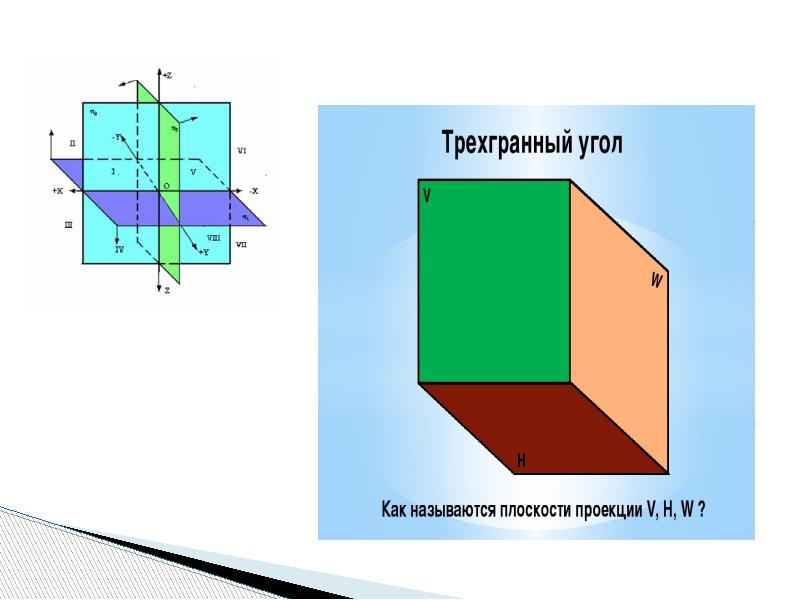

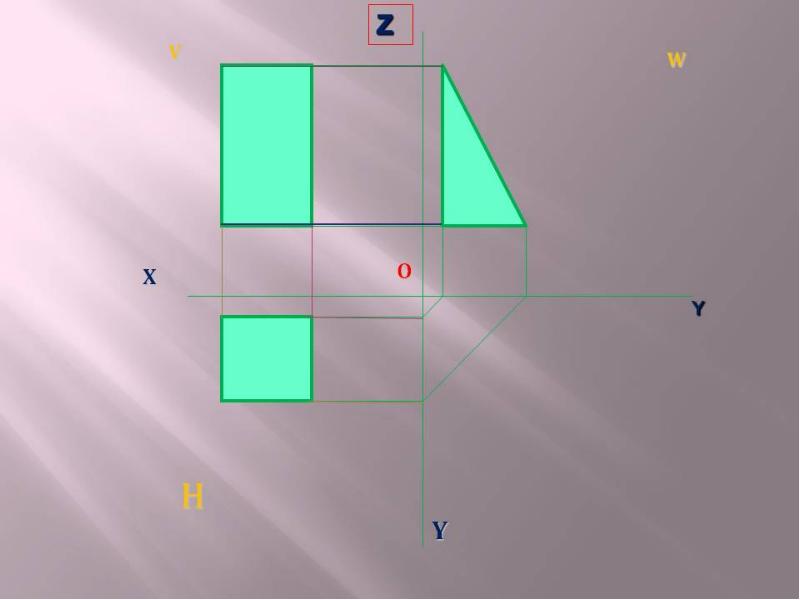

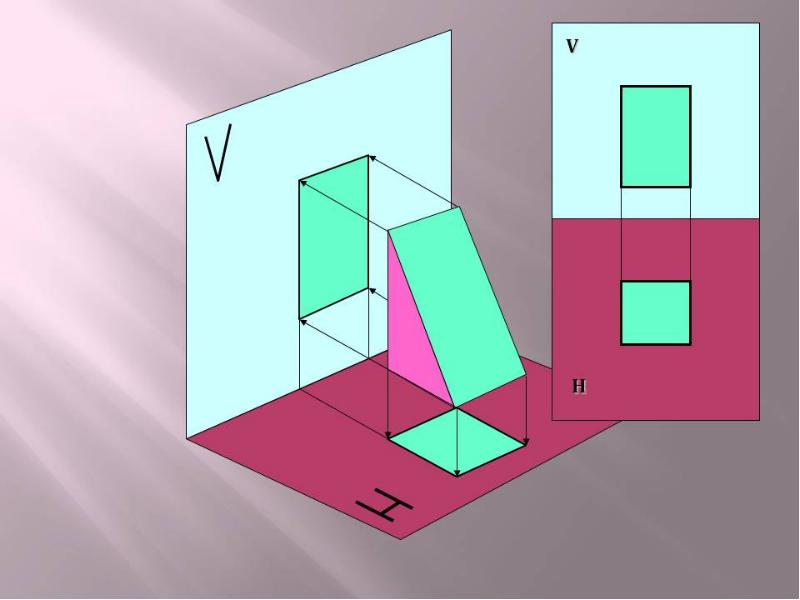

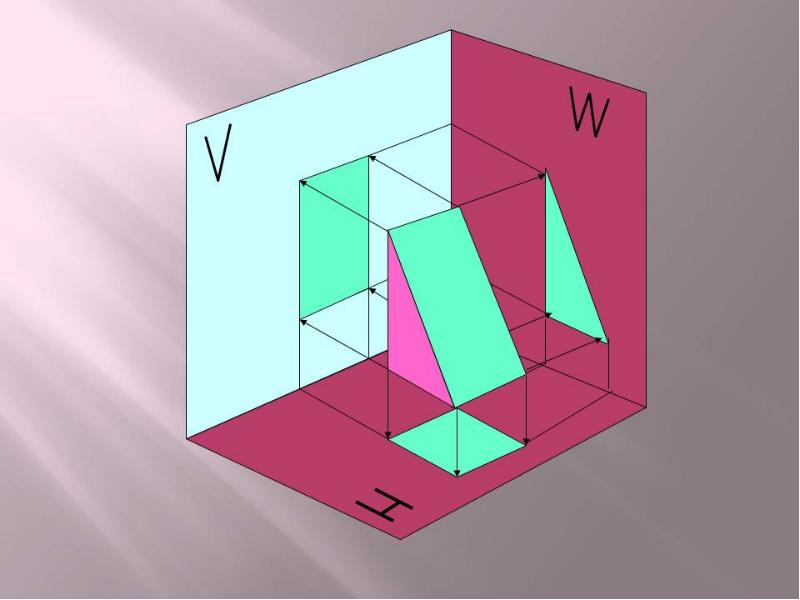

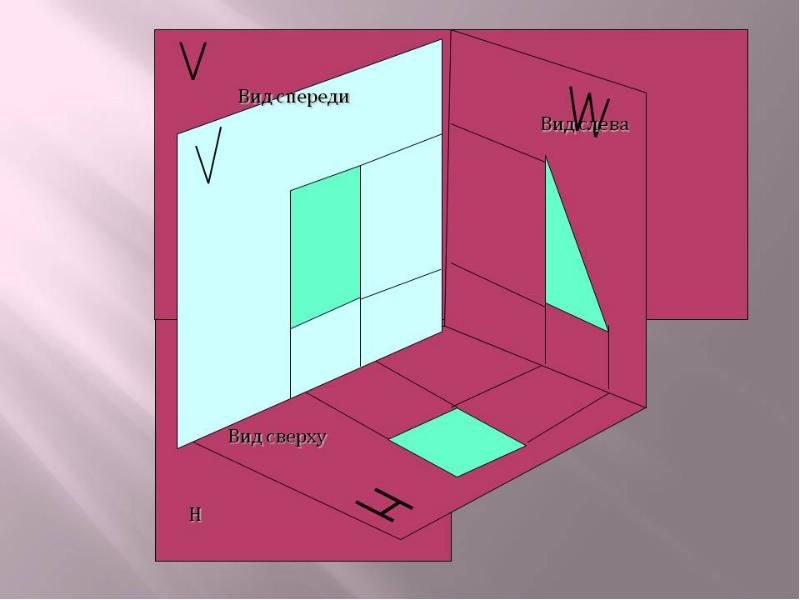

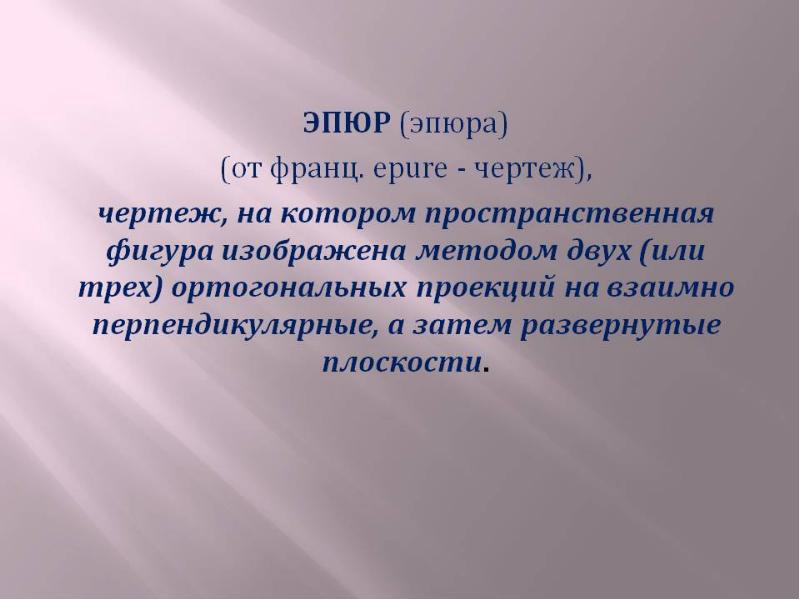

Система трех плоскостей проекций. Эпюр Монжа Все пространственные геометрические фигуры могут быть ориентированы относительно декартовой прямоугольной системы координатных осей - системы трех взаимно перпендикулярных координатных плоскостей (рис. 1.12). Эти координатные плоскости обозначаются: 1. Горизонтальная плоскость проекций - π1; 2. Фронтальная плоскость проекций - π2; 3. Профильная плоскость проекций - π3.
