Слайд 1

Описание слайда:

Выпускная квалификационная работа Проектирование газовой криогенной машины Гиффорда-МакМагона

Слайд 2

Описание слайда:

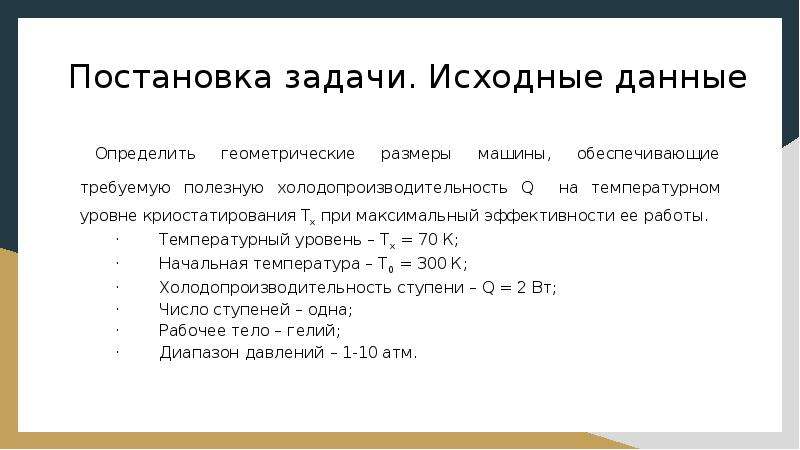

Постановка задачи. Исходные данные Определить геометрические размеры машины, обеспечивающие требуемую полезную холодопроизводительность Q на температурном уровне криостатирования Тх при максимальный эффективности ее работы. · Температурный уровень – Тх = 70 К; · Начальная температура – Т0 = 300 К; · Холодопроизводительность ступени – Q = 2 Вт; · Число ступеней – одна; · Рабочее тело – гелий; · Диапазон давлений – 1-10 атм.

Слайд 3

Описание слайда:

Способы получения низких температур Для получения низких температур и охлаждения рабочего вещества используют следующие способы: фазовые переходы, расширение газов и паров, десорбцию газов, адиабатическое размагничивание и термоэлектрический эффект.

Слайд 4

Описание слайда:

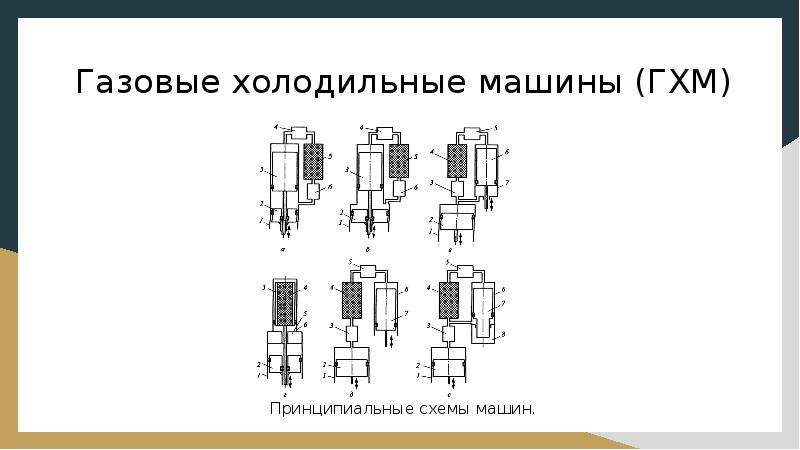

Газовые холодильные машины (ГХМ)

Слайд 5

Описание слайда:

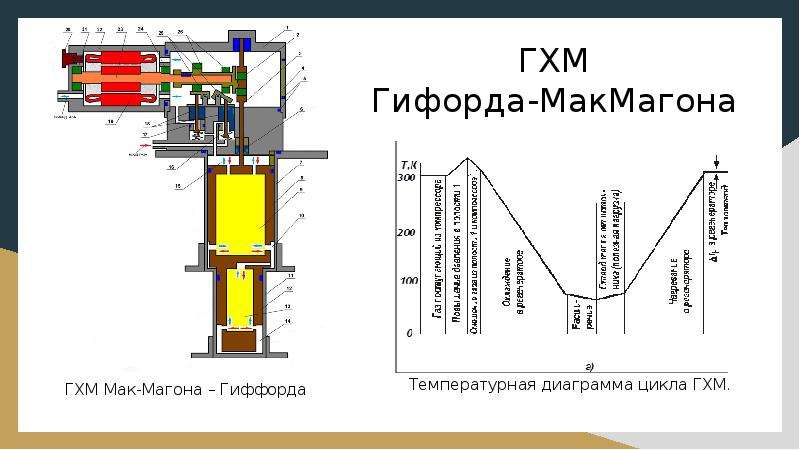

ГХМ Гифорда-МакМагона

Слайд 6

Описание слайда:

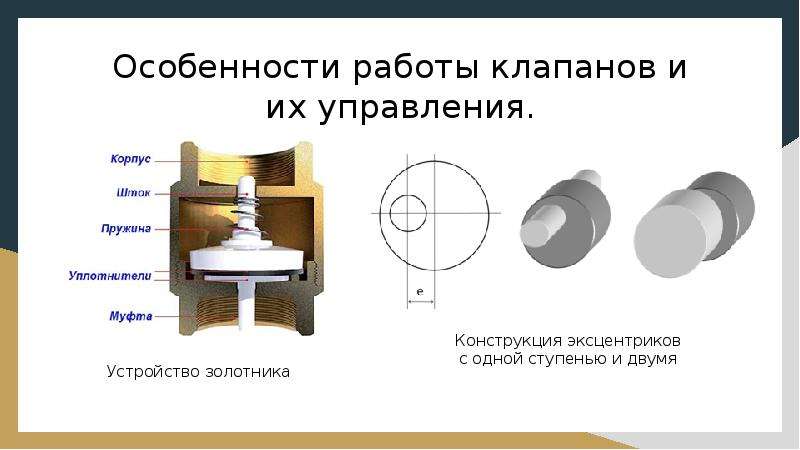

Слайд 7

Описание слайда:

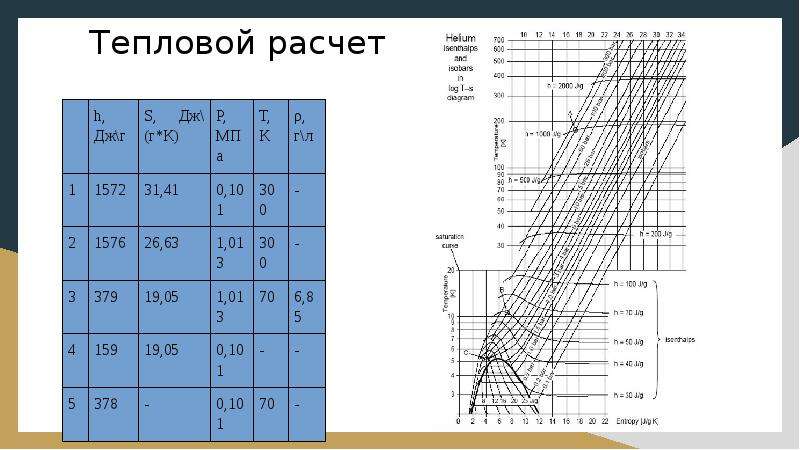

Слайд 8

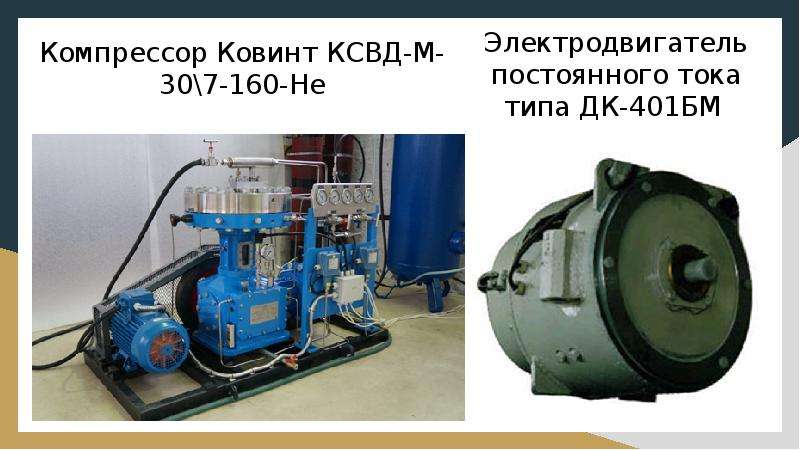

$Компрессор Ковинт КСВД-М-30\7-160-Не$

Описание слайда:

Компрессор Ковинт КСВД-М-30\7-160-Не

Слайд 9

Описание слайда:

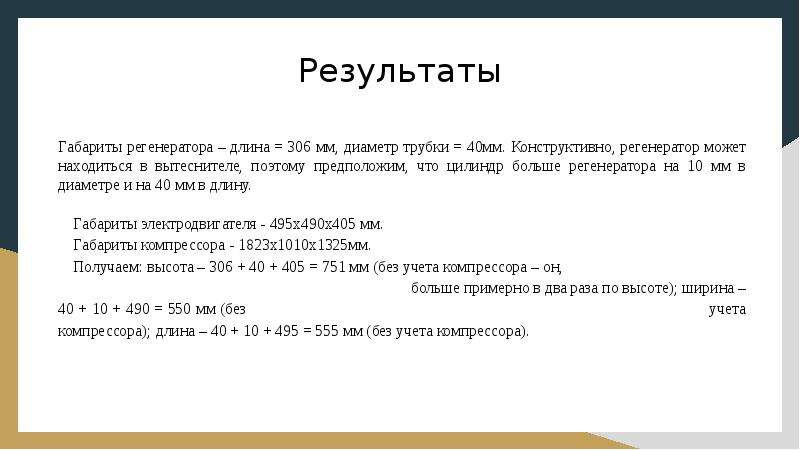

Результаты Габариты регенератора – длина = 306 мм, диаметр трубки = 40мм. Конструктивно, регенератор может находиться в вытеснителе, поэтому предположим, что цилиндр больше регенератора на 10 мм в диаметре и на 40 мм в длину. Габариты электродвигателя - 495х490х405 мм. Габариты компрессора - 1823х1010х1325мм. Получаем: высота – 306 + 40 + 405 = 751 мм (без учета компрессора – он, больше примерно в два раза по высоте); ширина – 40 + 10 + 490 = 550 мм (без учета компрессора); длина – 40 + 10 + 495 = 555 мм (без учета компрессора).
